STM32 UART+DMA+IDLE 接收完整实现：从“能跑“到“不丢包“

串口接收不定长数据，几乎每个 STM32 工程师都写过。最常见的解法就是「DMA + 空闲中断 IDLE」：DMA 把字节搬进内存，IDLE 一触发就知道一帧收完了。网上教程一抓一大把，但跑得起来和用得稳妥是两回事。高波特率下丢包、H7 上读到脏数据、ISR 里处理太久卡死别的任务，这些坑教程很少讲全。

这篇把"完整实现"拆开：先讲三者各自干什么，再给两套可编译方案（普通 DMA 重启版 + 循环 DMA 环形缓冲版），最后把 Cache 一致性、NDTR 竞态、RTOS 集成这几个真坑一次说清。代码基于 STM32F4 HAL，H7 差异单独标。

一、三个角色各自的活：为什么是它们仨

不定长串口接收的本质难点只有一个：你不知道一帧有多长，又不想每收一个字节就打断 CPU。

UART 外设 ：负责把 RX 引脚上的串行位流，按波特率采样、去掉起始/停止位，拼成并行字节，送进 USARTx->DR（数据寄存器）。它只管"到字节了"，不管"帧到哪了"。
DMA ：总线主设备，被授权后可以自己发起总线事务 ，把 USARTx->DR 里的字节直接搬到你指定的 SRAM 缓冲，全程不经过 CPU 寄存器、不进流水线。CPU 在这段时间里可以去干别的，甚至进低功耗。
IDLE 中断 ：UART 检测到总线上连续一个字节时间（1 个 frame，含停止位）没有新数据时，置 IDLE 标志并触发中断。它就是我们判断"一帧结束了"的天然信号，不用约定长度，也不用靠超时定时器轮询。

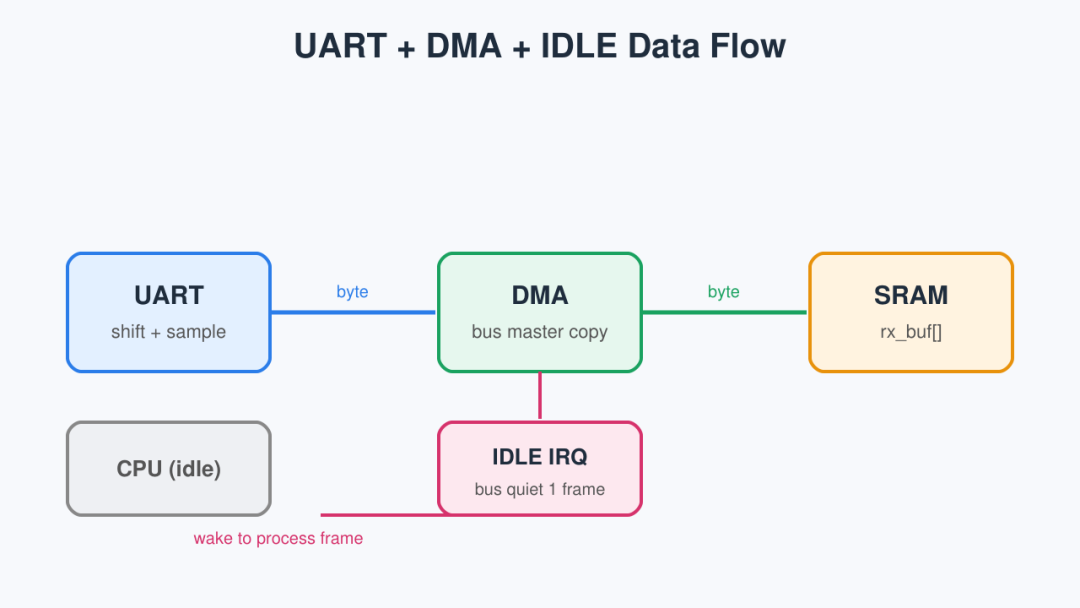

三者组合的逻辑一句话：UART 收 → DMA 搬 → 总线安静了 IDLE 喊一嗓子 → CPU 才来处理这一帧。 CPU 在整个传输过程中基本是"隐身"的。

二、核心机制：IDLE 怎么算长度

IDLE 触发后，你得知道"这次搬了多少字节"。DMA 控制器里有个寄存器 NDTR（Number of Data items To Receive，不同系列叫 CNDTR/NDT）：它记录还剩多少字节没搬。

假设缓冲大小 RX_BUF_SIZE，DMA 从满计数 RX_BUF_SIZE 开始递减，每搬一个字节减 1。于是：

本次接收长度 = RX_BUF_SIZE - DMA 当前剩余计数
= RX_BUF_SIZE - __HAL_DMA_GET_COUNTER(&hdma_uart_rx)

这个"剩余计数"就是解帧的关键。注意：读 NDTR 的时机必须是在 IDLE 触发、且下一字节还没到来之前，否则计数会被后续数据改掉。这正是后面普通 DMA 方案的竞态来源。

IDLE 标志的清除也有坑，不同系列不一样：

F1/F4 ：必须先读 USARTx->SR，再读 USARTx->DR，标志才清。HAL 提供 __HAL_UART_CLEAR_IDLEFLAG(&huart)。
清不干净，IDLE 会一直反复进中断。

三、CubeMX / HAL 配置要点

打开目标 UART，Mode 设 Asynchronous。
在 DMA Settings 里添加 USARTx_RX 的 DMA 请求：

• Direction：Peripheral To Memory

• Mode ：先选 Normal（普通模式，方案 A）；要上环形缓冲再选 Circular（方案 B）

• Increment Address：Peripheral 不增、Memory 自增

• Data Width：Byte（外设和内存都 Byte）
IDLE 中断不在 CubeMX 的 NVIC 勾选项里 ，需要代码手动开：
cpp 复制代码
```
__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);
```
通常在 MX_USART1_UART_Init() 之后、启动 DMA 之前调用一次。
启动接收：
复制代码
HAL_UART_Receive_DMA(&huart1, rx_buf, RX_BUF_SIZE);

四、方案 A：普通 DMA + IDLE 重启（最简可编译版）

思路：DMA 设为 Normal，收满 RX_BUF_SIZE 或 IDLE 触发时，在回调里算出长度、拷走数据、再重新启动 DMA。

cpp 复制代码

#define RX_BUF_SIZE  128
uint8_t rx_buf[RX_BUF_SIZE];
volatile uint8_t rx_done = 0;
volatile uint16_t rx_len = 0;

void MX_USART1_UART_Init(void)
{
    // ... HAL 自动生成 ...
    __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);   // 手动开 IDLE
    HAL_UART_Receive_DMA(&huart1, rx_buf, RX_BUF_SIZE);
}

// IDLE 中断统一入口：UART 全局中断里判断
void USART1_IRQHandler(void)
{
    if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE))
    {
        __HAL_UART_CLEAR_IDLEFLAG(&huart1);         // 先清标志
        rx_len = RX_BUF_SIZE - __HAL_DMA_GET_COUNTER(&huart1.hdmarx);
        rx_done = 1;                                // 通知主循环/任务
        // 重启 DMA（Normal 模式收完就停了，必须重开）
        HAL_UART_DMAStop(&huart1);
        HAL_UART_Receive_DMA(&huart1, rx_buf, RX_BUF_SIZE);
    }
    HAL_UART_IRQHandler(&huart1);                   // 交给 HAL 处理其他标志
}

主循环里：

复制代码

cpp 复制代码

if (rx_done)
{
    rx_done = 0;
    process_frame(rx_buf, rx_len);   // 真正解析一帧
}

方案 A 的两个硬伤：

NDTR 竞态 ：HAL_UART_DMAStop 之前如果又来一字节，长度算错；更糟的是 Normal 模式下 DMA 收满 RX_BUF_SIZE 后自动停止 ，此时若帧还没结束、字节继续进来就会直接丢。
溢出即丢 ：一旦一帧超过 RX_BUF_SIZE，普通模式无能为力。

适合：波特率不高（≤115200）、帧长可控、对偶发丢包不敏感的场景。

五、方案 B：循环 DMA + 环形缓冲（高吞吐不丢包）

把 DMA 设成 Circular 模式，它永不停止 ，在 rx_buf 里循环写；我们在上层维护一个读指针 rd，配合一个"已被 DMA 写到哪了"的写指针（由 NDTR 反推），构成一个单生产者（DMA）/单消费者（CPU）环形队列。只要消费速度跟得上，理论上不丢包。

复制代码

cpp 复制代码

#define RX_BUF_SIZE  256          // 必须是 2 的幂，便于掩码回绕
uint8_t rx_buf[RX_BUF_SIZE];
volatile uint16_t rd = 0;         // 应用层读指针

// 取当前 DMA 已写到的位置（写指针由剩余计数反推）
static inline uint16_t dma_wr(void)
{
    uint16_t cnt = __HAL_DMA_GET_COUNTER(&huart1.hdmarx); // 剩余
    return (RX_BUF_SIZE - cnt) & (RX_BUF_SIZE - 1);       // 已写位置，掩码回绕
}

// 从环形缓冲读出所有可用字节，返回个数（处理回绕拷贝）
uint16_t uart_ring_read(uint8_t *out, uint16_t max)
{
    uint16_t wr = dma_wr();
    uint16_t avail = (wr - rd) & (RX_BUF_SIZE - 1);
    uint16_t n = avail < max ? avail : max;
    for (uint16_t i = 0; i < n; i++)
    {
        out[i] = rx_buf[(rd + i) & (RX_BUF_SIZE - 1)];
    }
    rd = (rd + n) & (RX_BUF_SIZE - 1);
    return n;
}

什么时候"收割"？两个入口都行：

IDLE 触发时 ：一帧大概率结束了，调 uart_ring_read 把积攒的字节交给解析器；

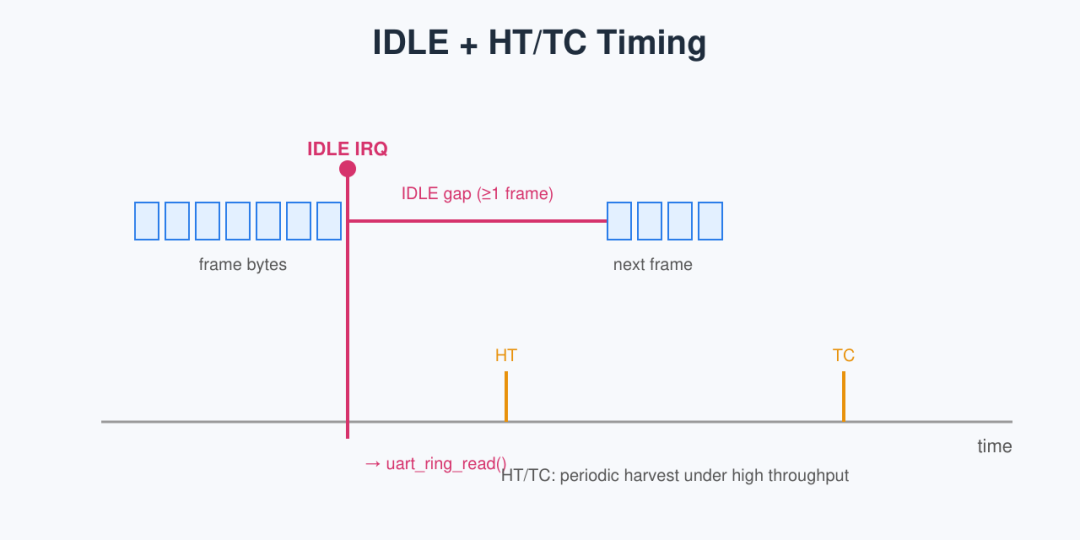

DMA 半满/全满中断（HT/TC）：高吞吐下 IDLE 可能来得很晚，配合 HT/TC 中断周期性收割，进一步降低缓冲压力。

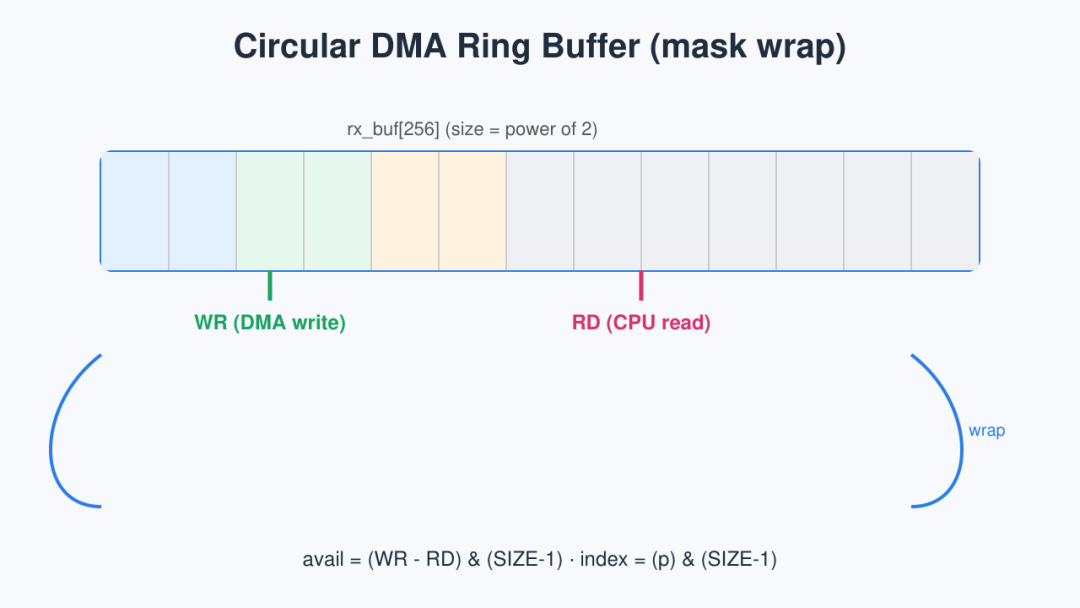

环形缓冲的关键在 掩码回绕 （& (SIZE-1)），前提是 RX_BUF_SIZE 是 2 的幂。这样 wr 越过末尾会自动绕回开头，无需 if 判断。

六、两个真坑，教程很少一次讲全

坑 1：H7/F7 的 D-Cache 一致性

F4 及以下是单总线、无独立 D-Cache，DMA 写的内存 CPU 立刻能看到。但 STM32F7/H7 带 D-Cache（且默认开启）：DMA 把数据写进 SRAM，CPU 却可能从 Cache 里读到旧值，表现出来的就是"数据偶尔错位、偶发全 0、时好时坏"。

解决：在 CPU 读缓冲之前，把这块内存的 Cache 行作废，强制从 SRAM 重新加载：

复制代码

cpp 复制代码

// 读之前（H7/F7）
SCB_InvalidateDCache_by_Addr((uint32_t*)rx_buf, RX_BUF_SIZE);
process_frame(rx_buf, rx_len);

若缓冲地址/长度不是 32 字节对齐，Invalidate 可能误伤相邻 Cache 行，稳妥做法是把 rx_buf 用 __ALIGN(32) 对齐，或只 Invalidate 实际接收到的那一段。这是 F7/H7 上"DMA 收数不对"的头号原因。

坑 2：ISR 里别干重活

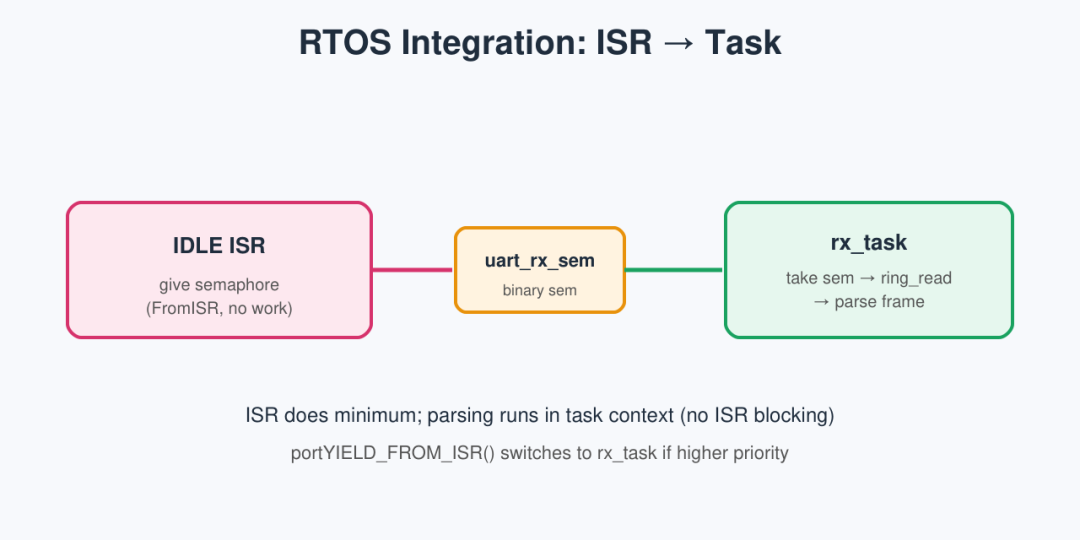

IDLE 中断是硬中断 ，在里面调 printf、解协议、甚至 malloc 都会拖死系统，还可能破坏 RTOS 临界区。正确姿势是ISR 只置标志/发信号量，解析放到任务里：

复制代码

cpp 复制代码

// 在 IDLE 回调里（RTOS 环境）
void HAL_UART_IdleCpltCallback(UART_HandleTypeDef *huart)
{
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    xSemaphoreGiveFromISR(uart_rx_sem, &xHigherPriorityTaskWoken);
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

任务侧阻塞等信号量，拿到后 uart_ring_read + 解析，干净且不影响其他任务调度。

七、选型建议

维度	方案 A 普通 DMA 重启	方案 B 循环 DMA 环形缓冲
实现复杂度	低，几十行	中，需维护双指针
高波特率吞吐	一般，有暂停窗口	强，DMA 不停车
超长帧/突发	易丢	不丢（消费跟得上）
中断频率	每帧一次	每帧一次 + 可选 HT/TC
适用	调试口、低速指令	模块通信、GPS/4G 上云

工程实践：只要不是纯调试口，直接上方案 B。它不比 A 难多少，却省掉了"偶发丢包查三天"的苦。

八、小结

UART+DMA+IDLE 不是新把戏，但"完整实现"和"demo"之间隔着三道坎：是否处理了 NDTR 竞态与溢出、是否考虑了 Cache 一致性、ISR 是否只做最小动作。把环形缓冲 + 掩码回绕 + Cache 作废 + 信号量这四件套吃透，这套接收机就能直接进产品。

你现在的项目里串口接收用的是哪种？有没有遇到过 H7 上"数据偶尔错"的灵异事件？评论区聊聊。
