Meadowlands作战验收：美国太空军可逆干扰能力的里程碑

2026年6月8日，美国太空军作战部队司令部宣布完成首套"梅多兰兹"陆基反卫星通信对抗系统的作战验收。L3Harris公司随后于7月9日发布公告确认，Meadowlands系统已从开发状态正式转入全面任务就绪状态，"装备作战人员先进技术，以在对抗环境中探测、识别和干扰敌方卫星通信"。

这套系统不做物理摧毁。它的作战方式是在电磁频谱中"关上一扇门"------在特定时间和空间内压制敌方卫星通信链路，使对手的指挥管制、情监侦数据回传和远程兵力协调在关键窗口内失效。太空军作战司令部司令Miller中将曾这样描述其战术价值："这是第一次我们能够说电磁战部队参与了那次任务......具体聚焦于确保B-2在我们选择的时间和地点进出。"

一、可逆干扰：一种不同的作战逻辑

理解Meadowlands的价值，需要先理解它所代表的作战概念。

传统反卫星手段以动能武器为主，通过物理撞击或爆炸摧毁目标卫星。这种方式虽然效果彻底，但会产生大量轨道碎片，不仅可能危及己方卫星，还会在国际法层面引发严重争议。Meadowlands选择了另一条路径：可逆干扰。

可逆干扰通过地面射频方式对敌方卫星通信链路施加压制。在停止干扰后，卫星通常可恢复正常运作，因此能在达成军事目的的同时，避免造成永久性的太空碎片或财产损失。

这种作战逻辑的核心不在于"摧毁"，而在于"控制"。正如台湾国防安全研究院的分析所指出的，Meadowlands的作战价值"不只从'有无干扰能力'衡量，而在於美軍可於危機與衝突初期，選擇性切斷對手將天基資訊轉換為戰場優勢的過程"。如果敌方依赖通信卫星协调远距兵力、接收情监侦资料或进行火力修正，美军可在特定时间内干扰相关链路，迫使敌方改用较慢、较脆弱或较容易被侦测的替代通讯方式。其影响不一定是让敌方卫星完全失效，而是增加敌方的感知、决策与打击链延迟与不确定性。

对现代高度依赖即时信息的联合作战而言，短暂的链路中断可能具有显著战术效果。

二、从CCS到Meadowlands：一次架构级升级

Meadowlands并非全新系统，而是美军既有反通信系统（CCS）的架构级升级。

CCS是美军公开承认于2004年开始运作的进攻性反太空系统之一，为陆基可运输式卫星通信干扰系统，主要功能是以地面射频方式在战时暂时性、可逆地干扰、压制或阻断敌方卫星的通讯与指挥链。CCS Block 10.2在2020年3月达到初始作战能力，被宣称为美国太空军首个列装的进攻性武器系统。截至2021年，共有16套系统部署在科罗拉多州彼得森太空军基地、加利福尼亚州范登堡太空军基地、佛罗里达州卡纳维拉尔角太空军站以及美国大陆以外的机密地点。

旧型CCS的部署模式偏向大型、固定或半机动部署，虽可提供战略与战役层级的干扰能力，却需要较多现地操作人员、后勤支援、站址安全与通讯保障。在高威胁战区，一旦部署位置暴露，系统可能面临电子侦察、远程火力或特战渗透等多重风险。若无法快速转移或重建，原本用于压制敌方卫星的节点，也可能成为敌方优先打击的目标。

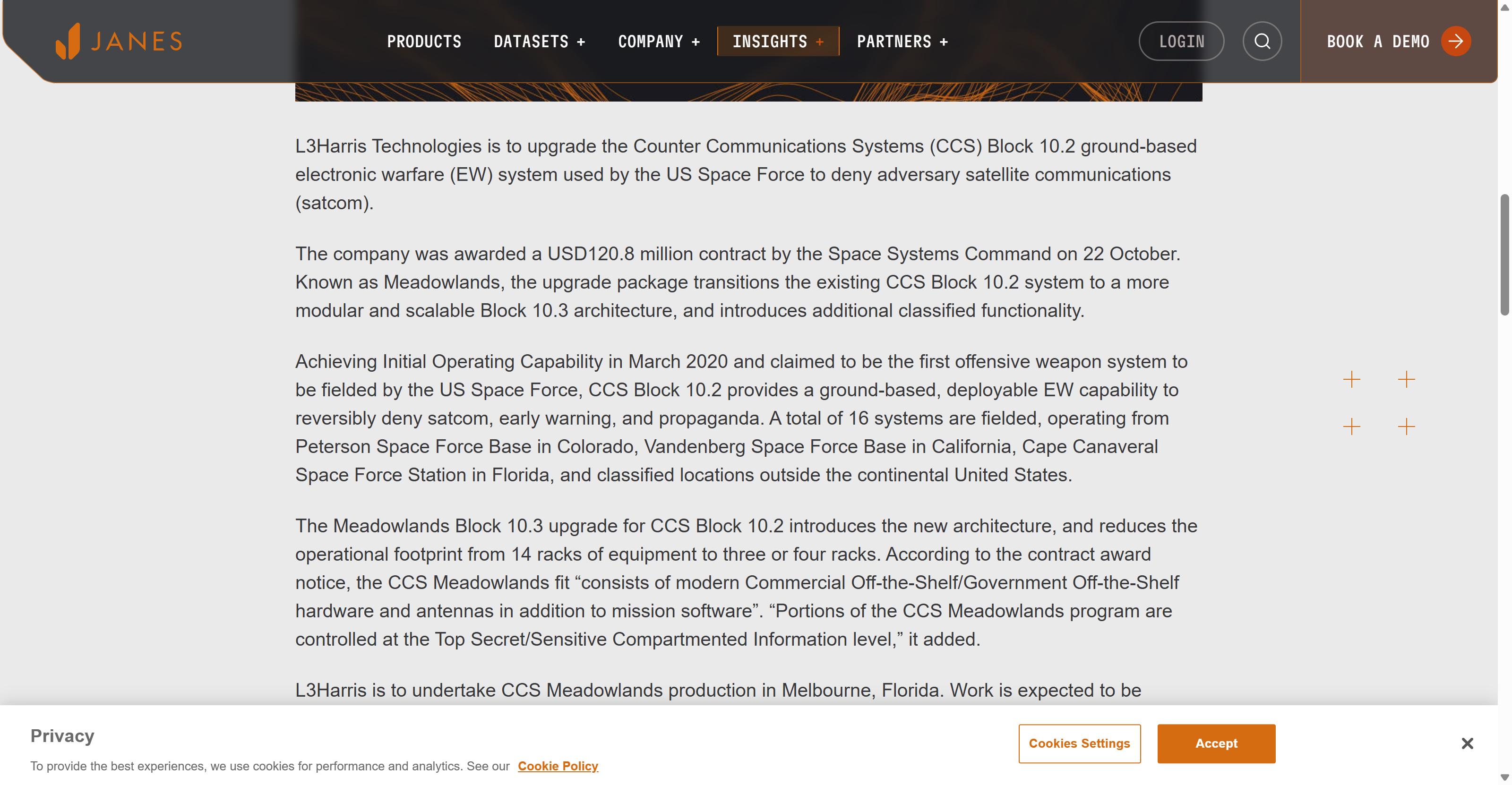

2021年10月，L3Harris获得价值1.208亿美元的合同，将CCS Block 10.2升级为更具模块化和可扩展性的Block 10.3架构，并引入额外机密功能。升级的核心变化是将设备规模从14个机架缩减到3至4个机架。根据合同授予通知，CCS Meadowlands的配置"由现代商用现货/政府现货硬件和天线以及任务软件组成"，部分项目受控于最高机密/敏感 compartmented information级别。

从作战角度看，Meadowlands使地面反太空电子战系统由较依赖固定站址的资产，转变为可纳入联合作战机动方案的灵活节点。

三、技术特征：更小、更灵活、更可扩展

Meadowlands的关键技术特征集中在三个维度。

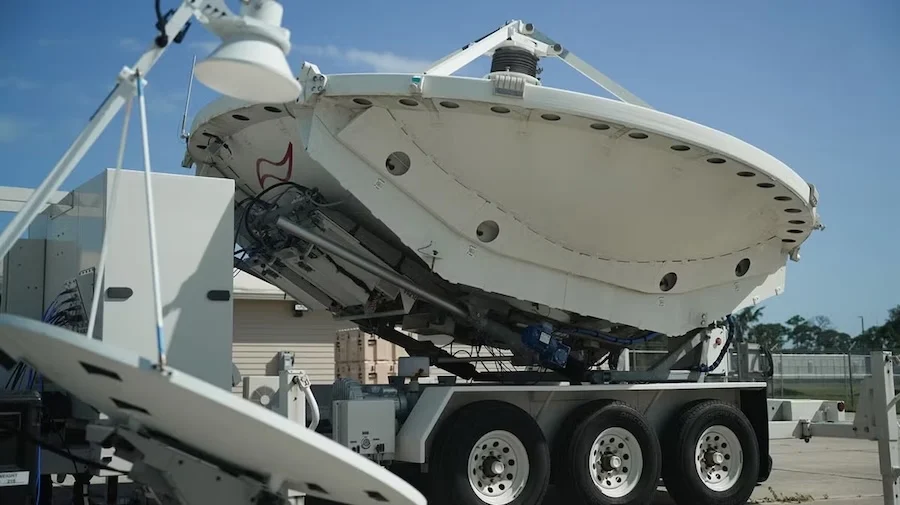

机动性与部署灵活性。 Meadowlands采用轮式移动和空运外形，公开照片显示其采用轮式拖车搭载蝶形天线结构，可由地面车辆或大型运输机投送，具备快速部署能力。其硬件体积大幅缩减，从"巴士级设备"转变为可安装于SUV车辆的灵活配置。

多频段干扰能力。 与前身CCS系统相比，Meadowlands具备S波段和X波段的多频干扰能力。L3Harris将为系统增加S波段和X波段的双极化馈源和低噪声放大器。系统配备三台大型多波段天线，能同时针对C、Ku、X及Ka波段执行干扰、信号监测与数据记录。

远程操控与开放架构。 一名操作员可远程控制比以往系统更多的同步干扰任务，从而在规避敌方对抗措施的同时快速响应新兴威胁。系统的开放架构允许快速更新以应对不断演变的对手战术。系统支持天线与操作掩体之间高达10公里的分离部署，以增强部队防护。

第4电磁战中队指挥官Ryan Skilling中校表示："我们拥有训练有素、技能精湛的电磁战专业人员，他们非常积极和兴奋地整合这一新的Meadowlands能力。这一升级系统使我们能够更有效和高效地支持跨冲突连续体的联合机动方案。"

四、午夜锤行动：可逆干扰的实战验证

Meadowlands作战验收公告中最值得关注的细节，是太空军明确引用了2025年6月的"午夜锤击"行动作为其实战价值的例证。

2025年6月，美国对伊朗核设施发起突击行动。美军电磁战专业人员在此次行动中创建了一个"静默区"，通过压制敌方通信来确保轰炸机的安全进出，同时提供关键的预警指示。太空军作战司令部司令Miller中将在AFA会议上详细描述了这一过程：太空军通过电磁干扰、GPS导航等手段保障了B-2轰炸机的安全进出，并摧毁核设施目标。

这是美太空军首次在实战中运用频谱战技术。这一案例揭示了可逆干扰的核心战术价值：其价值不在于物理摧毁，而在于对战场通信环境的瞬时控制。在不制造轨道碎片、不升级为动能冲突的前提下，通过增加敌方感知-决策-打击链的延迟与不确定性，为联合部队创造战术窗口。

美军已将此战例纳入Meadowlands的作战验收论证中，显示可逆干扰能力已从概念验证阶段进入制度化运用阶段。

五、战术定位与预算投入

Meadowlands由L3Harris建造，隶属于太空部队作战司令部的Mission Delta 3，由第4电磁战中队的"守护者"操作。该系统的定位是空间电磁频谱对抗装备，重点用于卫星通信压制、过境干扰和区域性电磁静默构建。

美太空军预算文件显示，2027财年已为该电磁战系统及相关保障训练申请4.6亿美元，反映了美军电磁战能力正在由演示验证转入列装和训练阶段。

Mission Delta 3指挥官Angelo Fernandez上校表示："我们的守护者处于联合行动的前沿，因此我们正在部署最能支持他们成功以及联合部队成功的能力。每一天，太空军电磁战部队在组织、训练、装备和心理准备方面都在变得更好，能够在敌对环境中作战。"

L3Harris太空系统总裁Jeff Hanke则从产业视角给出了评价："随着Meadowlands正式服役，我们不仅是在应对今天的威胁，更是在定义太空电磁战的未来。该系统适应、扩展和远程操作的能力，代表了我们国家所需的那种非对称优势。"

六、MATLAB代码：可逆干扰链路预算模型

以下MATLAB代码计算上行干扰条件下卫星接收端的信干噪比（SINR），适用于S波段和X波段卫星通信场景。

matlab 复制代码
%% reversible_jamming_link_budget.m
% 可逆干扰链路预算模型
% 计算上行干扰条件下卫星接收端的信干噪比（SINR）
% 适用于S波段/X波段卫星通信场景

clear; clc; close all;

%% 1. 系统参数设置
f = 2.4e9;              % 频率 (Hz)，S波段典型值
c = 3e8;                % 光速 (m/s)
lambda = c / f;         % 波长 (m)

% 卫星参数
T_sys = 500;            % 系统噪声温度 (K)
k_B = 1.38e-23;         % 玻尔兹曼常数
B = 36e6;               % 带宽 (Hz)

% 地面站（己方）
P_gs_tx = 100;          % 地面站发射功率 (W)
G_gs_tx = 40;           % 地面站发射天线增益 (dBi)

% 干扰源（Meadowlands）
P_jam_tx = 5000;        % 干扰发射功率 (W)
G_jam_tx = 45;          % 干扰天线增益 (dBi)

% 轨道参数（GEO卫星示例）
h_sat = 35786e3;        % 卫星高度 (m)
R_earth = 6371e3;       % 地球半径 (m)

%% 2. 自由空间路径损耗计算
d_gs_sat = h_sat;       % 上行距离 (m)
d_jam_sat = h_sat;      % 干扰源到卫星距离 (m)

FSPL_gs = 20*log10(4*pi*d_gs_sat/lambda);
FSPL_jam = 20*log10(4*pi*d_jam_sat/lambda);

fprintf('上行FSPL (地面站→卫星): %.1f dB\n', FSPL_gs);
fprintf('上行FSPL (干扰源→卫星): %.1f dB\n', FSPL_jam);

%% 3. 接收功率计算
P_rx_signal_dBW = 10*log10(P_gs_tx) + G_gs_tx - FSPL_gs;
P_rx_jam_dBW = 10*log10(P_jam_tx) + G_jam_tx - FSPL_jam;
N_dBW = 10*log10(k_B * T_sys * B);

fprintf('信号到达功率: %.1f dBW\n', P_rx_signal_dBW);
fprintf('干扰到达功率: %.1f dBW\n', P_rx_jam_dBW);
fprintf('噪声功率:     %.1f dBW\n', N_dBW);

%% 4. SINR计算
P_sig_lin = 10^(P_rx_signal_dBW/10);
P_jam_lin = 10^(P_rx_jam_dBW/10);
N_lin     = 10^(N_dBW/10);

SINR_dB = 10*log10(P_sig_lin / (P_jam_lin + N_lin));

fprintf('\n=== 干扰效果评估 ===\n');
fprintf('SINR = %.1f dB\n', SINR_dB);

%% 5. 干扰余量随距离变化曲线
offset_range = logspace(4, 7.5, 200);

SINR_vs_offset = zeros(size(offset_range));
for i = 1:length(offset_range)
    d_jam_actual = sqrt(h_sat^2 + offset_range(i)^2);
    FSPL_jam_i = 20*log10(4*pi*d_jam_actual/lambda);
    P_jam_i = 10*log10(P_jam_tx) + G_jam_tx - FSPL_jam_i;
    SINR_vs_offset(i) = 10*log10(P_sig_lin / (10^(P_jam_i/10) + N_lin));
end

figure('Position',[100 100 800 500]);
semilogx(offset_range/1e3, SINR_vs_offset, 'b-', 'LineWidth', 2);
hold on;
yline(0, 'r--', 'LineWidth', 1.5, 'DisplayName', 'SINR=0dB（干扰失效阈值）');
xlabel('干扰源距星下点水平距离 (km)', 'FontSize', 12);
ylabel('SINR (dB)', 'FontSize', 12);
title('可逆干扰效果 vs 干扰源部署距离', 'FontSize', 14);
grid on; legend('SINR', 'SINR=0dB', 'Location', 'southwest');

%% 6. 多频段对比
frequencies = [2.4e9, 8.0e9];
band_names = {'S波段 (2.4 GHz)', 'X波段 (8.0 GHz)'};
colors = {'b', 'r'};

figure('Position',[100 100 800 500]);
for b = 1:length(frequencies)
    lambda_b = c / frequencies(b);
    FSPL_gs_b = 20*log10(4*pi*d_gs_sat/lambda_b);
    P_sig_b = 10^( (10*log10(P_gs_tx) + G_gs_tx - FSPL_gs_b)/10 );

    SINR_b = zeros(size(offset_range));
    for i = 1:length(offset_range)
        d_j = sqrt(h_sat^2 + offset_range(i)^2);
        FSPL_j_b = 20*log10(4*pi*d_j/lambda_b);
        P_j_b = 10^( (10*log10(P_jam_tx) + G_jam_tx - FSPL_j_b)/10 );
        SINR_b(i) = 10*log10(P_sig_b / (P_j_b + N_lin));
    end
    semilogx(offset_range/1e3, SINR_b, colors{b}, 'LineWidth', 2, ...
        'DisplayName', band_names{b});
    hold on;
end
yline(0, 'k--', 'LineWidth', 1.5, 'DisplayName', '干扰失效阈值');
xlabel('干扰源距星下点水平距离 (km)', 'FontSize', 12);
ylabel('SINR (dB)', 'FontSize', 12);
title('S波段 vs X波段 干扰效果对比', 'FontSize', 14);
grid on; legend('Location', 'southwest');

fprintf('\n仿真完成。\n');

下面逐段解析其设计意图与物理含义。

1. 文件头与初始化

matlab 复制代码
%% reversible_jamming_link_budget.m
% 可逆干扰链路预算模型
% 计算上行干扰条件下卫星接收端的信干噪比（SINR）
% 适用于S波段/X波段卫星通信场景

clear; clc; close all;

脚本命名为reversible_jamming_link_budget.m，直接点明主题：可逆干扰的链路预算。注释中限定场景为"上行干扰"，即地面干扰站向卫星发射干扰信号，压制卫星接收到的己方上行信号。选择S波段和X波段，是因为Meadowlands升级的核心之一就是增加这两个频段的多频干扰能力。clear; clc; close all;保证每次运行环境干净，避免旧变量和图形窗口干扰结果。

2. 系统参数设置

matlab 复制代码
f = 2.4e9;              % 频率 (Hz)，S波段典型值
c = 3e8;                % 光速 (m/s)
lambda = c / f;         % 波长 (m)

T_sys = 500;            % 系统噪声温度 (K)
k_B = 1.38e-23;         % 玻尔兹曼常数
B = 36e6;               % 带宽 (Hz)

P_gs_tx = 100;          % 地面站发射功率 (W)
G_gs_tx = 40;           % 地面站发射天线增益 (dBi)

P_jam_tx = 5000;        % 干扰发射功率 (W)
G_jam_tx = 45;          % 干扰天线增益 (dBi)

h_sat = 35786e3;        % 卫星高度 (m)
R_earth = 6371e3;       % 地球半径 (m)

频率取2.4 GHz作为S波段代表，波长由λ=c/f算出。噪声温度500 K、带宽36 MHz是卫星接收机的典型量级。己方地面站100 W、40 dBi，干扰源5000 W、45 dBi，都是教学用的典型值，不是机密数据。选择GEO卫星（高度35786 km）是为了暂时绕开轨道传播的复杂性，让读者先看清链路预算本身。地球半径在此处暂未直接使用，保留是为后续扩展几何计算留出接口。这些参数都可以随意修改，观察SINR如何变化。

3. 自由空间路径损耗计算

matlab 复制代码
d_gs_sat = h_sat;       % 上行距离 (m)
d_jam_sat = h_sat;      % 干扰源到卫星距离 (m)

FSPL_gs = 20*log10(4*pi*d_gs_sat/lambda);
FSPL_jam = 20*log10(4*pi*d_jam_sat/lambda);

fprintf('上行FSPL (地面站→卫星): %.1f dB\n', FSPL_gs);
fprintf('上行FSPL (干扰源→卫星): %.1f dB\n', FSPL_jam);

这里假设地面站和干扰源都位于卫星正下方，因此距离都等于卫星高度。自由空间路径损耗公式20*log10(4*pi*d/lambda)是射频链路最基础的模型，DEFCON 30开源模拟器也采用同样简化。打印两个FSPL值，让读者先建立"距离越远、频率越高，损耗越大"的直觉。

4. 接收功率与SINR计算

matlab 复制代码
P_rx_signal_dBW = 10*log10(P_gs_tx) + G_gs_tx - FSPL_gs;
P_rx_jam_dBW = 10*log10(P_jam_tx) + G_jam_tx - FSPL_jam;
N_dBW = 10*log10(k_B * T_sys * B);

P_sig_lin = 10^(P_rx_signal_dBW/10);
P_jam_lin = 10^(P_rx_jam_dBW/10);
N_lin     = 10^(N_dBW/10);

SINR_dB = 10*log10(P_sig_lin / (P_jam_lin + N_lin));

fprintf('\n=== 干扰效果评估 ===\n');
fprintf('SINR = %.1f dB\n', SINR_dB);

发射功率先转成dBW，加上天线增益，减去路径损耗，得到到达卫星的功率。噪声功率用kTB公式计算。随后将dBW转回线性功率（瓦特），因为SINR公式在线性域中更直接：有用信号功率除以（干扰功率加噪声功率），再转回dB。SINR低于解调门限时链路失效，这里输出一个静态点的SINR，回答"在当前部署条件下干扰是否有效"。

5. 干扰余量随距离变化曲线

matlab 复制代码
offset_range = logspace(4, 7.5, 200);

SINR_vs_offset = zeros(size(offset_range));
for i = 1:length(offset_range)
    d_jam_actual = sqrt(h_sat^2 + offset_range(i)^2);
    FSPL_jam_i = 20*log10(4*pi*d_jam_actual/lambda);
    P_jam_i = 10*log10(P_jam_tx) + G_jam_tx - FSPL_jam_i;
    SINR_vs_offset(i) = 10*log10(P_sig_lin / (10^(P_jam_i/10) + N_lin));
end

figure('Position',[100 100 800 500]);
semilogx(offset_range/1e3, SINR_vs_offset, 'b-', 'LineWidth', 2);
hold on;
yline(0, 'r--', 'LineWidth', 1.5, 'DisplayName', 'SINR=0dB（干扰失效阈值）');
xlabel('干扰源距星下点水平距离 (km)', 'FontSize', 12);
ylabel('SINR (dB)', 'FontSize', 12);
title('可逆干扰效果 vs 干扰源部署距离', 'FontSize', 14);
grid on; legend('SINR', 'SINR=0dB', 'Location', 'southwest');

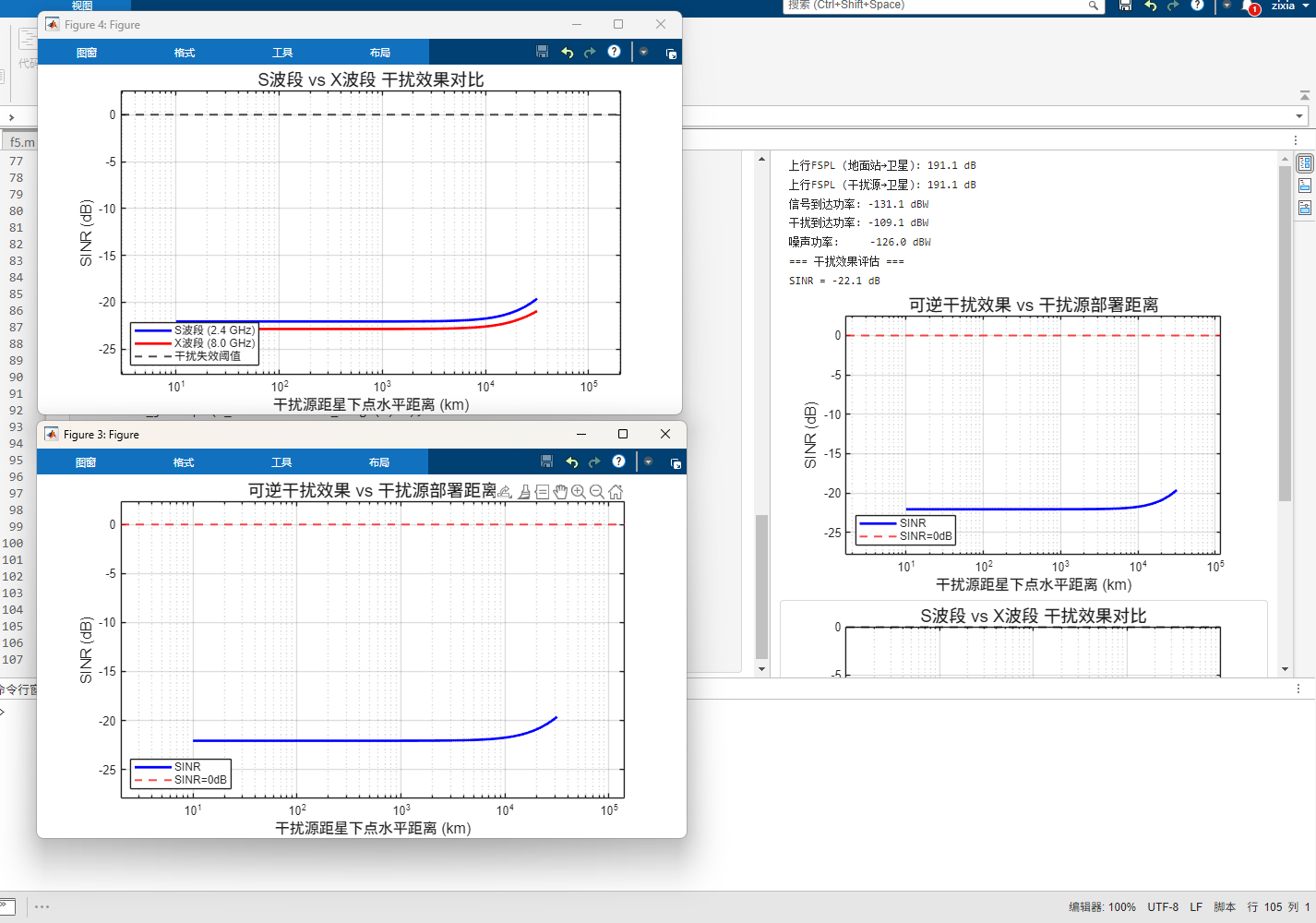

logspace(4,7.5,200)生成从10 km到约31,600 km的对数间隔距离向量。对每个偏移距离，用勾股定理算出干扰源到卫星的实际斜距，重新计算路径损耗和干扰到达功率。有用信号功率和噪声保持不变。绘制SINR随偏移距离变化的曲线，红色虚线标出0 dB失效阈值。这张图回答一个实际战术问题：干扰站需要部署在离星下点多近的地方，才能有效压制链路？对于GEO卫星，星下点附近效果最好，但机动部署还要考虑地理、政治和生存性约束。

6. 多频段对比

matlab 复制代码
frequencies = [2.4e9, 8.0e9];
band_names = {'S波段 (2.4 GHz)', 'X波段 (8.0 GHz)'};
colors = {'b', 'r'};

figure('Position',[100 100 800 500]);
for b = 1:length(frequencies)
    lambda_b = c / frequencies(b);
    FSPL_gs_b = 20*log10(4*pi*d_gs_sat/lambda_b);
    P_sig_b = 10^( (10*log10(P_gs_tx) + G_gs_tx - FSPL_gs_b)/10 );

    SINR_b = zeros(size(offset_range));
    for i = 1:length(offset_range)
        d_j = sqrt(h_sat^2 + offset_range(i)^2);
        FSPL_j_b = 20*log10(4*pi*d_j/lambda_b);
        P_j_b = 10^( (10*log10(P_jam_tx) + G_jam_tx - FSPL_j_b)/10 );
        SINR_b(i) = 10*log10(P_sig_b / (P_j_b + N_lin));
    end
    semilogx(offset_range/1e3, SINR_b, colors{b}, 'LineWidth', 2, ...
        'DisplayName', band_names{b});
    hold on;
end
yline(0, 'k--', 'LineWidth', 1.5, 'DisplayName', '干扰失效阈值');
xlabel('干扰源距星下点水平距离 (km)', 'FontSize', 12);
ylabel('SINR (dB)', 'FontSize', 12);
title('S波段 vs X波段 干扰效果对比', 'FontSize', 14);
grid on; legend('Location', 'southwest');

fprintf('\n仿真完成。\n');

对每个频段重新计算波长、路径损耗、信号功率和干扰功率，再算SINR随距离的变化。X波段（8 GHz）路径损耗比S波段（2.4 GHz）高出约10.5 dB，但若X波段天线增益相应提升，可部分抵消。Meadowlands同时支持S波段和X波段干扰，正是为了根据目标卫星的工作频段和战场电磁环境灵活选择最优频段。两条曲线画在同一张图上，读者可以直观看到频段选择对干扰效果的影响。

7. 模型边界与战术关联

这段代码尚未纳入天线方向图、极化失配、大气衰减以及敌方跳频、扩频等抗干扰措施，实际作战中的干扰效果将低于理想链路预算的预测值。这一局限并非缺陷，而是教学模型的边界。后续篇目将逐步引入SGP4轨道传播、多站协同定位和多干扰源综合仿真，补上这些维度。而Meadowlands的开放架构和远程操控能力，恰恰允许操作员根据实时频谱态势动态调整干扰参数，在仿真预期与实际效果之间快速迭代，从而在对抗环境中保持电磁优势。

读者可以逐段运行这段代码，修改发射功率、天线增益、干扰距离或频段，观察SINR曲线的变化。这种"可运行、可修改、可扩展"的特性，正是它作为教学模型的价值所在。

小结

Meadowlands的作战验收标志着美军反太空电子战能力从"固定部署的威慑资产"向"可快速机动的战术工具"的转变。这一转变的核心驱动力来自两个方面：一是对手反太空能力的提升使固定站址面临生存性挑战，二是联合作战节奏要求电磁战系统能够配合战区任务的机动需求快速部署、转移和再配置。

午夜锤行动中的电磁静默区则展示了这种能力的实战价值------通过在关键窗口内压制敌方卫星通信链路，为联合部队创造局部电磁优势，在不升级冲突的前提下实现战术目标。

下一篇将追踪CCS从2004年Block 10到2025年Meadowlands的完整技术演进脉络，分析二十年间的每一次关键升级及其背后的战略逻辑。
