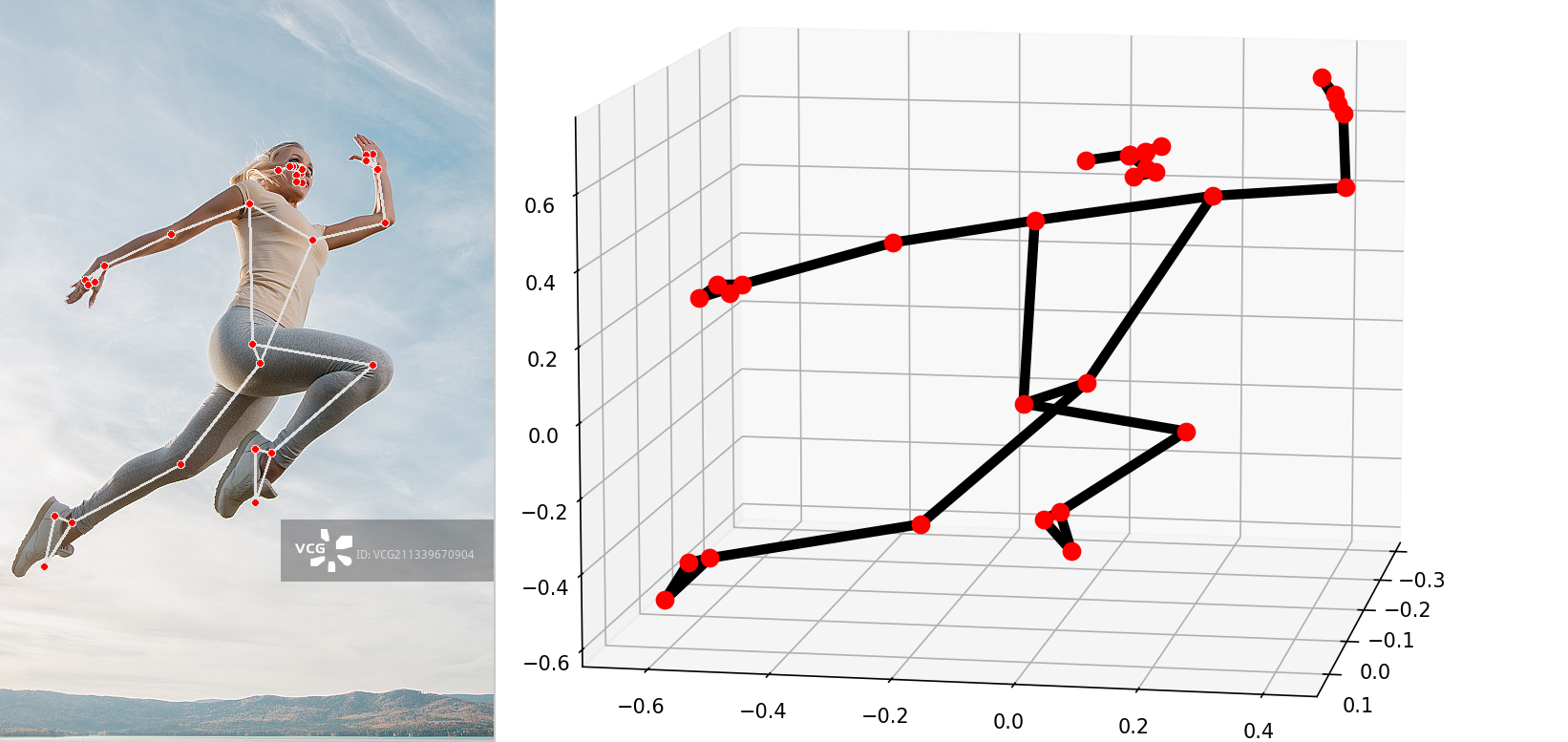

[六、人体姿态检测（MediaPipe Pose）](#六、人体姿态检测（MediaPipe Pose）)
- [6.1 Pose 参数详解](#6.1 Pose 参数详解)
- [6.2 完整代码](#6.2 完整代码)
七、人脸网格重建（FaceMesh）
- [7.1 参数与原理](#7.1 参数与原理)
- [7.2 完整代码](#7.2 完整代码)
- [7.3 代码解析](#7.3 代码解析)
- - [7.3.1 初始化 FaceMesh](#7.3.1 初始化 FaceMesh)
  - [7.3.2 归一化坐标 → 像素坐标](#7.3.2 归一化坐标 → 像素坐标)
  - [7.3.3 绘制三角网格](#7.3.3 绘制三角网格)

一、环境准备

建议使用 Python 3.8+，安装以下依赖：

bash 复制代码

pip install opencv-python numpy mediapipe==0.10.21 dlib scikit-learn matplotlib seaborn joblib

说明：

MediaPipe 版本 ：手部/姿态/人脸网格脚本基于代码注释中指定的 mediapipe==0.10.21，使用的是其 solutions 传统接口。官方目前推荐迁移到新的 Tasks API（如 HandLandmarker），但 0.10.x 版本下本文代码仍可正常运行。
dlib 模型文件 ：' 换脸 ' 需要 68 点人脸关键点模型 shape_predictor_68_face_landmarks.dat，需自行下载（可在 dlib 官网或官方 dlib-models 仓库获取），并放在与脚本相同的目录下。
摄像头 ：所有实时示例均使用 cv2.VideoCapture(0)，其中 0 表示系统默认摄像头。
图片素材：各脚本运行前需要准备图片。

二、仿射变换：OpenCV 图像处理入门

2.1 图像在计算机里是什么

在计算机视觉里，图像的本质就是数字矩阵：

灰度图：一个 H × W 的二维矩阵，每个元素表示该像素的亮度（0 为黑，255 为白）；
彩色图：一个 H × W × 3 的三维矩阵，每个像素由 3 个通道组成。

OpenCV 默认使用 BGR 通道顺序（蓝、绿、红），而很多其他库（如 matplotlib、MediaPipe）使用 RGB 顺序，混用时需用 cv2.cvtColor 转换。

2.2 什么是仿射变换

仿射变换（Affine Transformation）是图像处理中基础的几何变换之一。从一个二维坐标系变换到另一个二维坐标系，属于线性变换。通过已知3对坐标点可以求得变换矩阵。仿射变换有两个重要性质：

直线变换后仍是直线；
平行线变换后仍然平行。

2.3 完整代码

python 复制代码

"""仿射变换"""
import cv2
import numpy as np

# 读取图片
img = cv2.imread('01.jpg')
# 获取图像的高度和宽度
height, width = img.shape[:2]

# 原图上选取3个参考点，仿射变换至少需要3个不共线点
mat_src = np.float32([[0, 0],[0, height-1],[width-1, 0]])
# 目标图像对应的3个映射点
mat_dst = np.float32([[0, 0],[100, height-100],[width-100, 100]])

# 根据两组对应点，求解仿射变换矩阵
M = cv2.getAffineTransform(mat_src, mat_dst)

# 执行仿射变换，输出图像尺寸和原图保持一致
dst = cv2.warpAffine(img, M, dsize=(width,height))

# 水平拼接原图和变换后的图像，方便对比
imgs = np.hstack([img,dst])

# 创建窗口，设置窗口可缩放
cv2.namedWindow('imgs', cv2.WINDOW_NORMAL)
# 显示拼接好的图像
cv2.imshow("imgs",imgs)
# 等待按键，0表示无限等待，按下任意键继续
cv2.waitKey(0)
# 销毁所有opencv窗口，防止程序卡死
cv2.destroyAllWindows()

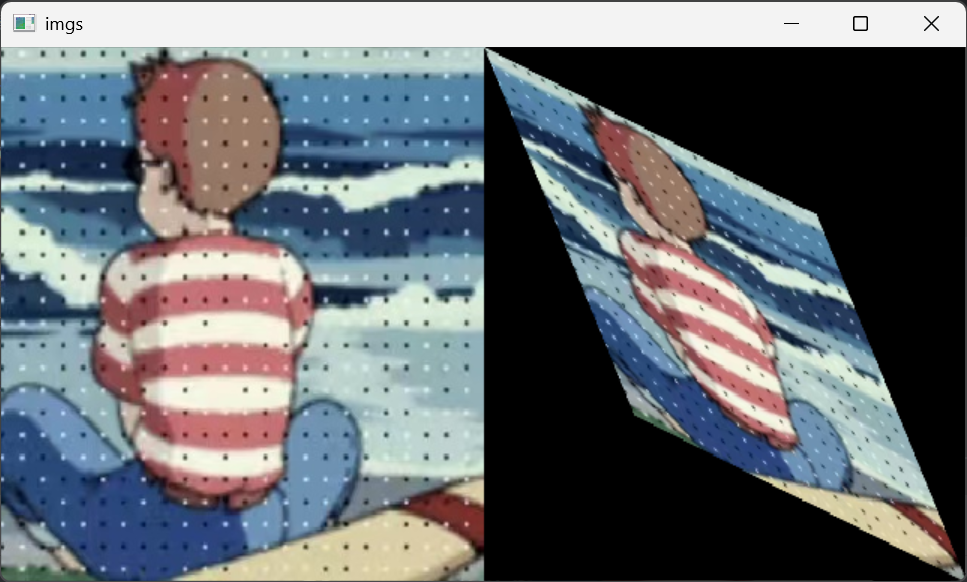

效果演示：

2.4 代码讲解

cv2.imread() 读取图片，返回 BGR 格式的 ndarray。
np.float32(...) 将点坐标转为 float32 类型，这是 cv2.getAffineTransform 的输入要求。
cv2.getAffineTransform(src, dst)：根据 3 组对应点计算 2×3 的仿射矩阵 M。
cv2.warpAffine(src, M, dsize)：按矩阵 M 对图像执行重映射。注意 dsize 是输出尺寸，顺序是 (宽, 高) ，与 img.shape[:2] 返回的 (高, 宽) 相反。
np.hstack / np.vstack：水平 / 垂直拼接图像（要求高度 / 宽度一致），常用于把"处理前 vs 处理后"放在同一张图里对比。
cv2.namedWindow('imgs', cv2.WINDOW_NORMAL)：创建可缩放的窗口；cv2.imshow 显示窗口，cv2.waitKey(0) 等待按键（0 表示无限等待），cv2.destroyAllWindows() 释放窗口资源，避免程序卡死。

三、人脸关键点检测与换脸（dlib）

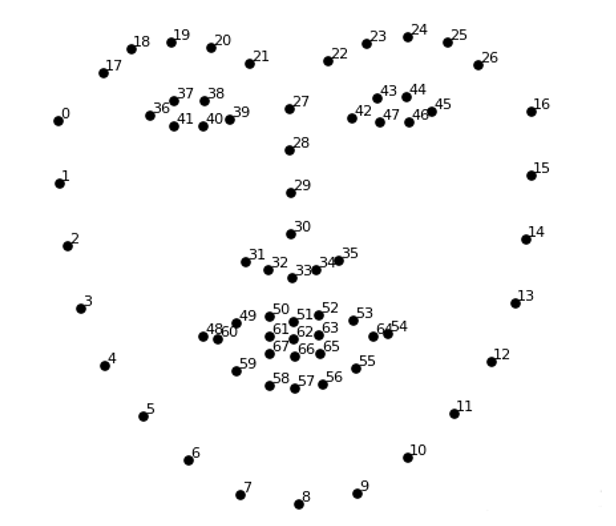

3.1 68 个关键点分布

dlib 的人脸关键点模型会在每个人脸上标出 68 个关键点，分布如下：

编号区间	部位	点数
0--16	下颌轮廓	17
17--21	右眉	5
22--26	左眉	5
27--30	鼻梁	4
31--35	鼻底 / 鼻翼	5
36--41	右眼	6
42--47	左眼	6
48--67	嘴部（48--59 外唇、60--67 内唇）	20

人脸关键点检测是很多任务的基础：人脸对齐（Face Alignment）、表情识别、美颜、AR 贴纸、换脸等。

为了对齐换脸，选取了眉毛、眼睛、鼻子、嘴等五官区域 的关键点（LEFT_BROW_POINTS + RIGHT_EYE_POINTS + LEFT_EYE_POINTS + RIGHT_BROW_POINTS + NOSE_POINTS + MOUTH_POINTS），而刻意排除了下颌轮廓点------因为不同人脸的下颌形状差异太大，用它做对齐会使人脸变形。

3.2 换脸的整体流程

人脸检测 + 关键点提取：dlib 检测人脸框，再用形状预测器得到 68 个关键点；
生成人脸掩膜（Mask）：对五官关键点取凸包并填充，再高斯模糊得到平滑的软掩膜；
求解相似变换矩阵 M：将 B 脸的五官关键点对齐到 A 脸（用 SVD 求解旋转 + 缩放 + 平移）；
仿射变换：把 B 脸图像和 B 脸掩膜按 M 变换到 A 脸坐标系；
颜色归一化：把 B 脸的肤色、光照调整到与 A 脸一致；
掩膜融合：掩膜区域内取 B 脸颜色，掩膜区域外用 A 脸，叠加输出。

3.3 完整代码

python 复制代码

"""-----------换脸术的实现-----------"""
import cv2
import dlib
import numpy as np

JAW_POINTS = list(range(0, 17))
RIGHT_BROW_POINTS = list(range(17, 22))
LEFT_BROW_POINTS = list(range(22, 27))
NOSE_POINTS = list(range(27, 35))
RIGHT_EYE_POINTS = list(range(36, 42))
LEFT_EYE_POINTS = list(range(42, 48))
MOUTH_POINTS = list(range(48, 61))
FACE_POINTS = list(range(17, 68))

# 关键点集
POINTS = [LEFT_BROW_POINTS + RIGHT_EYE_POINTS +
          LEFT_EYE_POINTS + RIGHT_BROW_POINTS + NOSE_POINTS + MOUTH_POINTS]
# 处理为元组，后续使用方便
POINTSuple=tuple(POINTS)

def getFaceMask(im, keyPoints):#根据关键点获取脸部掩膜
    im = np.zeros(im.shape[:2], dtype=np.float64)
    for p in POINTS:
        points = cv2.convexHull(keyPoints[p])  #获取凸包
        cv2.fillConvexPoly(im, points, color=1) #填充凸包，数字在0~1之间
        # cv2.drawContours(im,[points],-1,1,-1)
    # 单通道im构成3通道im（3，行，列），改变形状（行、列、3）适应OpenCV
    im = np.array([im, im, im]).transpose((1, 2, 0))
    im = cv2.GaussianBlur(im, (55,55), 0)#这个参数比较重要，需要调整！！！！！！！！！！
    return im

"""求出b脸仿射变换到a脸的变换矩阵M"""
def getM(points1, points2):
    points1 = points1.astype(np.float64) #int8转换为浮点数类型
    points2 = points2.astype(np.float64) #转换为浮点数类型

    c1 = np.mean(points1, axis=0) #归一化：(数值-均值)/标准差
    c2 = np.mean(points2, axis=0) #归一化：(数值-均值)/标准差，均值不同，主要是脸五官位置大小不同
    points1 -= c1  # 减去均值
    points2 -= c2  # 减去均值

    s1 = np.std(points1)  # 方差计算标准差
    s2 = np.std(points2)  # 方差计算标准差

    points1 /= s1  # 除标准差，计算出归一化的结果
    points2 /= s2  # 除标准差，计算出归一化的结果

    # 奇异值分解，Singular Value Decomposition
    U, S, Vt = np.linalg.svd(points1.T * points2)
    R = (U * Vt).T#通过U和Vt找到R
    return np.hstack(((s2 / s1)*R, c2.T-(s2/s1)*R*c1.T))


def getKeyPoints(im):#获取关键点
    rects = detector(im, 1) #获取人脸方框位置
    shape = predictor(im, rects[0])  # 获取关键点
    s= np.matrix([[p.x, p.y] for p in shape.parts()])
    return s

"""修改b图的颜色值，与a图相同"""
def normalColor(a, b):
    ksize=(111,111)  #非常大的核，去噪等运算时为11就比较大了    #！！！！！！！！！！！！
    aGauss = cv2.GaussianBlur(a, ksize, 0) #对a进行高斯滤波
    bGauss = cv2.GaussianBlur(b, ksize, 0) #对b进行高斯滤波
    weight= aGauss/ bGauss  # 计算目标图像调整颜色的权重值，存在0除警告，可忽略。
    where_are_inf = np.isinf(weight)
    weight[where_are_inf] = 0
    return b * weight

a=cv2.imread("img_1.png")   #换脸A图片
b=cv2.imread("img_2.png") #换脸B图片

detector = dlib.get_frontal_face_detector() #构造脸部位置检测器
predictor = dlib.shape_predictor("shape_predictor_68_face_landmarks.dat")#读取人脸关键点定位模型

aKeyPoints = getKeyPoints(a)  #获取A图片的68关键点
bKeyPoints = getKeyPoints(b)  #获取B图片的68关键点

aMask = getFaceMask(a, aKeyPoints)#获取图片A的人脸掩膜
cv2.imshow( "aMask", aMask)
cv2.waitKey()

bMask = getFaceMask(b, bKeyPoints)#获取图片B的人脸掩膜
cv2.imshow( "bMask", bMask)
cv2.waitKey()

"""求出b脸仿射变换到a脸的变换矩阵M"""
M = getM(aKeyPoints[POINTSuple],bKeyPoints[POINTSuple])

"""将b的脸部（bmask）根据M仿射变换到a上"""
dsize=a.shape[:2][::-1]

bMaskWarp=cv2.warpAffine(bMask, M, dsize,
                         borderMode=cv2.BORDER_TRANSPARENT,
                         flags=cv2.WARP_INVERSE_MAP)
cv2.imshow( "bMaskWarp",bMaskWarp)
cv2.waitKey()

"""获取脸部最大值（两个脸模板叠加）"""
mask = np.max( [aMask, bMaskWarp],axis=0)
cv2.imshow( "mask",mask)
cv2.waitKey()

""" 使用仿射矩阵M，将b映射到a """
bWrap =cv2.warpAffine(b, M, dsize,
                      borderMode=cv2.BORDER_TRANSPARENT,
                      flags=cv2.WARP_INVERSE_MAP)
cv2.imshow( "bWrap",bWrap)
cv2.waitKey()

#求b图片的仿射到图片a的颜色值，b的颜色值改为a的颜色
bcolor = normalColor(a, bWrap)
cv2.imshow("bcolor",bcolor)
cv2.waitKey()

# ========step8: 换脸（mask区域用bcolor，非mask区域用a）==========
out = a * (1.0 - mask) + bcolor * mask

# ========输出原始人脸、换脸结果========
cv2.imshow( "a",a)
cv2.imshow( "b",b)
cv2.imshow( "out",out/255)  #数值为浮点数，以为你是归一化后的数据，超过1的全是白色，手动实现归一化。
cv2.waitKey()
cv2.destroyAllWindows()

效果演示： 中间为换脸之后的结果

3.4 注意事项

cv2.GaussianBlur 的核 (55,55) 与 (111,111) 都是正奇数------这是高斯核的硬性要求，且核越大模糊越重、融合越平滑。
掩膜用 cv2.fillConvexPoly 填充凸包后做高斯模糊，得到边缘渐变的"软掩膜"，融合时才不会出现生硬的接缝。
最终 out 是浮点数且数值范围在 0~255，直接 imshow 会全白，所以代码里除以 255 归一化到 $0,1$ 再显示。
该传统方法对光照差异大、遮挡、大角度侧脸等情况效果有限。

四、手部关键点检测（MediaPipe）

4.1 MediaPipe 是什么

MediaPipe 是 Google 开源的跨平台机器学习框架，提供人脸、手部、姿态、分割等一系列开箱即用的解决方案（Solution），底层基于轻量级神经网络，在 CPU 上也能实时运行。

MediaPipe Hands 的检测管线分两步：先用手掌检测器（BlazePalm） 在整幅图中定位手的位置，再用手部关键点回归模型输出 21 个关键点。两步分工让检测又快又稳。

4.2 Hands 参数详解

参数	取值	含义
`static_image_mode`	`True` / `False`（默认）	`True` 适合静态图片，每帧重新检测；`False` 适合视频流，优先跟踪已识别的手。区别：手数量超过上限时，`True` 会在多只手之间闪烁，`False` 会稳定跟踪之前识别到的手
`max_num_hands`	默认 2	最多识别的手数量
`min_detection_confidence`	$0.0, 1.0$ ，默认 0.5	检测置信度阈值。越小越容易检测出手、耗时越短，但误检越多；越大越精准但响应越慢
`min_tracking_confidence`	$0.0, 1.0$ ，默认 0.5	跟踪置信度阈值，越大跟踪越准、响应越慢

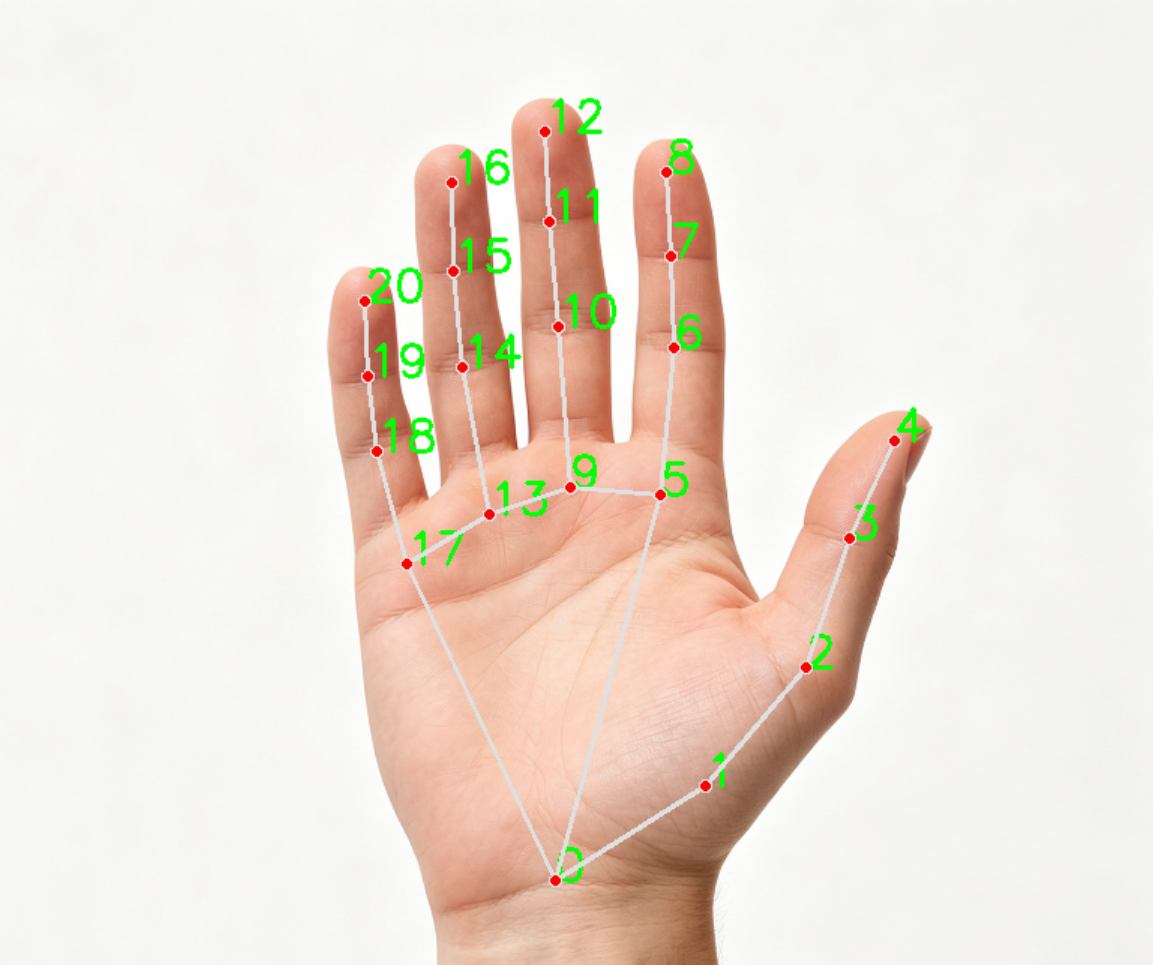

4.3 21 个关键点编号

编号	部位
0	手腕
1--4	拇指（CMC、MCP、IP、指尖）
5--8	食指（MCP、PIP、DIP、指尖）
9--12	中指
13--16	无名指
17--20	小指

4.4 完整代码

python 复制代码

import cv2
import mediapipe as mp
# pip install mediapipe==0.10.21
'''
mp.solutions.drawing_utils是一个绘图模块，将识别到的手部关键点信息绘制到cv2图像中，
mp.solutions.drawing_style定义了绘制的风格。
mp.solutions.hands是mediapipe中的手部识别模块，可以通过它调用手部识别的api，
然后通过调用mp_hands.Hands初始化手部识别类。
'''
# mediapipe绘图工具，用来绘制手部关键点和手指连线
mp_drawing = mp.solutions.drawing_utils
# mediapipe手部识别解决方案
mp_hands = mp.solutions.hands

# 初始化手部识别模型
hands = mp_hands.Hands(
    static_image_mode=False,       # False：视频流模式，优先跟踪；True：静态图片，每帧重新检测
    max_num_hands=2,               # 最多同时识别2只手
    min_detection_confidence=0.75, # 手部检测最低置信度，低于该值认为画面无手
    min_tracking_confidence=0.75)  # 手部跟踪最低置信度，低于该值会重新执行检测

# 打开摄像头，0代表电脑默认摄像头
cap = cv2.VideoCapture(0)

# 循环读取摄像头每一帧画面
while True:
    ret, frame = cap.read()  # ret：是否成功读取帧；frame：读取到的图像数组
    h,w=frame.shape[:2]      # 获取图像高度h、宽度w

    # OpenCV默认读取BGR图像，mediapipe模型要求输入RGB图像，所以颜色空间转换
    frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
    # 摄像头画面默认不是镜像，flip=1水平翻转，模拟自拍效果
    frame = cv2.flip(frame, 1)
    # 将RGB图像送入手部模型推理，得到识别结果
    results = hands.process(frame)
    # 推理完成，转回BGR格式，方便OpenCV绘图展示
    frame = cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)

    # 判断是否识别到手：multi_hand_landmarks保存所有识别到的手的关键点
    if results.multi_hand_landmarks:
        # 遍历每一只识别出来的手
        for hand_landmarks in results.multi_hand_landmarks:
            # 遍历当前手的21个关键点（0~20）
            for i in range(len(hand_landmarks.landmark)):
                # 获取归一化坐标 x,y,z，范围0~1，不是像素坐标
                x = hand_landmarks.landmark[i].x
                y = hand_landmarks.landmark[i].y
                z = hand_landmarks.landmark[i].z
                # 在控制台打印当前关键点编号和xyz坐标
                print(f'关键点{i}：',x,y,z)
                # 归一化坐标 × 图像宽高，转为像素坐标，在关键点位置绘制编号文字
                cv2.putText(frame, str(i), (int(x*w),int(y*h)), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0),2)
            # 绘制手部骨架：关键点圆点 + 手指之间的连线
            mp_drawing.draw_landmarks(frame,
                                      hand_landmarks,
                                      mp_hands.HAND_CONNECTIONS)

    # 窗口显示处理后的画面
    cv2.imshow('MediaPipe Hands', frame)
    # 等待按键输入，按下ESC(ASCII=27)退出循环
    if cv2.waitKey(1) & 0xFF == 27:
        break

# 释放摄像头资源
cap.release()
# 销毁所有OpenCV窗口
cv2.destroyAllWindows()

4.5 关键细节

归一化坐标 ：MediaPipe 返回的关键点 x、y 都是 0~1 的归一化值（相对图像宽高的比例），不是像素坐标 。要画在图上必须乘上图像宽高：像素 x = 归一化 x × w。z 表示该点相对手腕的深度，量级大致与 x 相当。
颜色空间 ：MediaPipe 模型要求 RGB 输入，而 OpenCV 默认 BGR，所以推理前后各做一次 cvtColor 转换。
镜像：cv2.flip(frame, 1) 水平翻转画面，模拟自拍镜面效果，操作起来更直观。
退出：cv2.waitKey(1) & 0xFF == 27 表示按下 ESC（ASCII 码 27）退出。
资源释放 ：cap.release() 释放摄像头、cv2.destroyAllWindows() 销毁窗口。也可以像后文手势采集脚本那样用 with mp_hands.Hands(...) as hands 上下文管理器自动释放模型资源。

五、手势识别：基于距离的启发式方法

5.1 核心思路

不训练任何模型，纯靠几何启发式判断每根手指是否伸直，思路非常直观：

以手腕（0）到食指根部（5）的距离作为"手掌尺寸"的参考，除以 0.6 得到基准阈值 base；
对食指（8）、中指（12）、无名指（16）、小指（20）：指尖到手腕的距离大于 base，就认为该手指伸直；
大拇指比较特殊，用食指根部（5）到大拇指指尖（4）的距离 判断，阈值取 base * 0.3；
所有伸直的手指计数求和，两只手最多 10 根手指，因此计数上限设为 10。

代码里所有距离都使用平方距离 （pow(x1-x2, 2) + pow(y1-y2, 2)），省去开根号运算，减少计算开销。

5.2 完整代码

python 复制代码

import cv2
import mediapipe as mp

# 手势标签列表，索引对应识别出的手指数量
gesture = ["none", "one", "two", "three", "four", "five", "six", "seven", "eight", "nine", "ten"]
flag = 0  # 计数器，记录当前画面伸出手指总数

# mediapipe绘图工具
mp_drawing = mp.solutions.drawing_utils
# mediapipe手部识别模块
mp_hands = mp.solutions.hands

# 初始化手部识别模型
hands = mp_hands.Hands(
    static_image_mode=False,
    max_num_hands=2,
    min_detection_confidence=0.75,
    min_tracking_confidence=0.75)

cap = cv2.VideoCapture(0) # 打开摄像头

while True:
    flag = 0 # 每一帧开始，重置手指计数器
    ret, frame = cap.read() # 读取一帧图像
    # BGR转RGB，mediapipe要求RGB输入
    frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
    # 水平翻转，自拍镜像
    frame = cv2.flip(frame, 1)
    # 模型推理
    results = hands.process(frame)
    # RGB转回BGR用于OpenCV绘图
    frame = cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)

    # results.multi_handedness可以获取左右手信息，这里暂时注释
    #    if results.multi_handedness:
    #        for hand_label in results.multi_handedness:
    #            print(hand_label)

    # 判断是否识别到手
    if results.multi_hand_landmarks:
        # 遍历每一只手
        for hand_landmarks in results.multi_hand_landmarks:
            # 提取关键点：0号手腕，5号食指根部
            p0_x = hand_landmarks.landmark[0].x
            p0_y = hand_landmarks.landmark[0].y
            p5_x = hand_landmarks.landmark[5].x
            p5_y = hand_landmarks.landmark[5].y

            # 计算手腕(0)到食指根部(5)距离的平方，作为手掌基准长度
            # 使用距离平方，省去开根号，减少计算开销
            distance_0_5 = pow(p0_x - p5_x, 2) + pow(p0_y - p5_y, 2)
            base = distance_0_5 / 0.6 # 基准阈值，用来判断手指是否伸直

            # 大拇指指尖4号点坐标
            p4_x = hand_landmarks.landmark[4].x
            p4_y = hand_landmarks.landmark[4].y
            # 食指根部(5)到大拇指指尖(4)距离平方，用于判断大拇指伸直
            distance_5_4 = pow(p5_x - p4_x, 2) + pow(p5_y - p4_y, 2)

            # 食指指尖8号点
            p8_x = hand_landmarks.landmark[8].x
            p8_y = hand_landmarks.landmark[8].y
            # 手腕到食指指尖距离平方
            distance_0_8 = pow(p0_x - p8_x, 2) + pow(p0_y - p8_y, 2)

            # 中指指尖12号点
            p12_x = hand_landmarks.landmark[12].x
            p12_y = hand_landmarks.landmark[12].y
            distance_0_12 = pow(p0_x - p12_x, 2) + pow(p0_y - p12_y, 2)

            # 无名指指尖16号点
            p16_x = hand_landmarks.landmark[16].x
            p16_y = hand_landmarks.landmark[16].y
            distance_0_16 = pow(p0_x - p16_x, 2) + pow(p0_y - p16_y, 2)

            # 小指指尖20号点
            p20_x = hand_landmarks.landmark[20].x
            p20_y = hand_landmarks.landmark[20].y
            distance_0_20 = pow(p0_x - p20_x, 2) + pow(p0_y - p20_y, 2)

            # 判断食指：指尖到手腕距离大于基准值 → 判定伸直，计数+1
            if distance_0_8 > base:
                flag += 1
            # 判断中指
            if distance_0_12 > base:
                flag += 1
            # 判断无名指
            if distance_0_16 > base:
                flag += 1
            # 判断小指
            if distance_0_20 > base:
                flag += 1
            # 判断大拇指：大拇指距离阈值单独设置，base*0.3
            if distance_5_4 > base * 0.3:
                flag += 1
            # 限制最大计数为10（两只手最多10根手指）
            if flag >= 10:
                flag = 10

            # 绘制手部关键点和骨架连线
            mp_drawing.draw_landmarks(frame,
                                      hand_landmarks,
                                      mp_hands.HAND_CONNECTIONS)

    # 在画面左上角绘制识别到的手势文字，红色字体
    cv2.putText(frame, gesture[flag], (50, 50), 0, 1.3, (0, 0, 255), 3)
    # 显示窗口
    cv2.imshow('MediaPipe Hands', frame)
    # ESC退出
    if cv2.waitKey(1) & 0xFF == 27:
        break

# 释放摄像头
cap.release()
# 销毁窗口
cv2.destroyAllWindows()

5.3 启发式方法的优缺点

优点：零训练、零标注，代码直白，几行就能跑通，适合入门理解"用几何特征做判断"的思路。
缺点：阈值（/0.6、*0.3）是经验值，对手的倾斜角度、侧对摄像头、部分遮挡等情况鲁棒性有限；只能识别"伸出几根手指"，无法区分更复杂的手势（如"OK""剪刀手"）。要识别复杂手势，需要数据 + 机器学习。

六、人体姿态检测（MediaPipe Pose）

6.1 Pose 参数详解

mp_pose.Pose() 的核心参数：

参数	取值	含义
`static_image_mode`	`True` / `False`（默认）	静态图像模式还是连续帧视频模式
`model_complexity`	0 / 1 / 2	模型复杂度：0 最快最糙，1 折中，2 最慢最准（三者相比）
`smooth_landmarks`	`True`（默认）	是否平滑关键点，抑制抖动
`enable_segmentation`	`True` / `False`（默认）	是否同时输出人体分割（抠图）掩膜
`min_detection_confidence`	$0.0, 1.0$	检测置信度阈值
`min_tracking_confidence`	$0.0, 1.0$	帧间跟踪置信度阈值

6.2 完整代码

python 复制代码

import cv2
import mediapipe as mp

if __name__ == '__main__':
    # 导入mediapipe姿态检测模块
    mp_pose = mp.solutions.pose
    # 初始化姿态检测模型
    pose = mp_pose.Pose(static_image_mode=True,
                        model_complexity=1,
                        smooth_landmarks=True,
                        # enable_segmentation=True,
                        min_detection_confidence=0.5,
                        min_tracking_confidence=0.5)
    # 导入绘制工具，用于绘制关键点和连线
    drawing = mp.solutions.drawing_utils
    # 读取图片，opencv默认读取为BGR格式
    img = cv2.imread("img.png")
    # 显示原始输入图片
    cv2.imshow("input", img)
    # 将BGR转为RGB，mediapipe处理图像需要RGB格式
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    # 送入模型进行姿态关键点推理
    results = pose.process(img)
    # 转回BGR格式，用于opencv显示
    img = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)
    # 打印姿态关键点总数量，mediapipe pose一共33个关键点
    print(len(results.pose_landmarks.landmark))
    # 遍历所有33个人体姿态关键点
    for i in range(len(results.pose_landmarks.landmark)):
        # 获取关键点归一化坐标x（宽方向）
        x=results.pose_landmarks.landmark[i].x
        # 获取关键点归一化坐标y（高方向）
        y=results.pose_landmarks.landmark[i].y
        # 获取关键点归一化深度z
        z=results.pose_landmarks.landmark[i].z
        # 打印该点的x,y,z归一化坐标
        print(x,y,z)
    # 在图片上绘制2D姿态关键点以及骨骼连线
    drawing.draw_landmarks(img, results.pose_landmarks, mp_pose.POSE_CONNECTIONS)
    # 绘制带关键点的图像
    cv2.imshow("keypoint", img)
    # 绘制世界坐标系下的3D姿态骨骼图（独立窗口）
    drawing.plot_landmarks(results.pose_world_landmarks, mp_pose.POSE_CONNECTIONS)
    # 等待任意按键，0代表无限等待
    cv2.waitKey(0)
    # 销毁所有opencv窗口
    cv2.destroyAllWindows()

效果演示：

七、人脸网格重建（FaceMesh）

7.1 参数与原理

FaceMesh 将人脸建模为稠密关键点网格 ：默认输出 468 个关键点 ；当 refine_landmarks=True 时，会额外输出 10 个虹膜关键点 ，总计 478 个。

参数	取值	含义
`static_image_mode`	`True` / `False`（默认）	静态图 / 视频流模式
`max_num_faces`	默认 1	最多检测的人脸数（脚本设为 2）
`refine_landmarks`	`True`	是否输出虹膜关键点（468 → 478）
`min_detection_confidence` / `min_tracking_confidence`	$0.0, 1.0$	检测 / 跟踪置信度阈值

mp_face_mesh.FACEMESH_TESSELATION 定义了 468 个点之间的三角剖分连接关系，把稀疏点连成覆盖整张脸的密集网格（上千个三角面片），可用于 3D 人脸重建、美颜瘦脸、虚拟妆容、表情驱动等。

7.2 完整代码

python 复制代码

import cv2
import mediapipe as mp

# 初始化 Mediapipe 人脸网格相关模块
mp_face_mesh = mp.solutions.face_mesh
# 绘制工具
mp_drawing = mp.solutions.drawing_utils
# 绘制样式工具
mp_drawing_styles = mp.solutions.drawing_styles

# 设置 Face Mesh 参数
face_mesh = mp_face_mesh.FaceMesh(
   static_image_mode=False,        # False为视频流模式，开启跟踪，速度更快
   max_num_faces=2,                # 最多检测2张人脸
   refine_landmarks=True,          # 开启精细化关键点，包含嘴唇、眼睛内轮廓，共478个点
   min_detection_confidence=0.5,   # 人脸检测置信度阈值
   min_tracking_confidence=0.5     # 关键点跟踪置信度阈值
)

# 打开摄像头，0代表默认摄像头
cap = cv2.VideoCapture(0)

# 摄像头正常打开则循环读取帧
while cap.isOpened():
   # 读取一帧画面，success标记是否读取成功，frame为图像BGR
   success, frame = cap.read()
   # 获取图像高度、宽度
   h, w = frame.shape[:2]
   # 读取失败则退出循环
   if not success:
       print("无法读取摄像头画面")
       break
   # OpenCV默认BGR，mediapipe需要RGB，转换颜色空间
   frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
   # 送入face mesh模型推理，获取人脸关键点结果
   results = face_mesh.process(frame_rgb)

   # 如果检测到人脸关键点
   if results.multi_face_landmarks:
       # 遍历每一张检测到的人脸
       for face_landmarks in results.multi_face_landmarks:
           # print(len(face_landmarks.landmark))    # 总共478个人脸关键点
           # 遍历478个关键点
           for i in range(len(face_landmarks.landmark)):
               # 获取归一化x坐标(0~1)
               x = face_landmarks.landmark[i].x
               # 获取归一化y坐标(0~1)
               y = face_landmarks.landmark[i].y
               # z = face_landmarks.landmark[i].z    # 归一化深度坐标
               # print(x,y,z)                       # 打印x,y,z坐标
               # 将归一化坐标转为像素坐标，绘制关键点编号文字
               cv2.putText(frame, str(i), (int(x * w), int(y * h)), cv2.FONT_HERSHEY_SIMPLEX, 0.3, (0, 255, 0), 2)
           # 绘制人脸网格
           mp_drawing.draw_landmarks(
               image=frame,
               landmark_list=face_landmarks,
               connections=mp_face_mesh.FACEMESH_TESSELATION, # 人脸三角网格连线
               landmark_drawing_spec=None,
               connection_drawing_spec=mp_drawing_styles.get_default_face_mesh_tesselation_style()
           )
   # 显示绘制好网格与编号的画面
   cv2.imshow('Face Mesh', frame)
   # 按下ESC键退出循环（ESC键ASCII码27）
   if cv2.waitKey(1)==27:
       break
# 释放摄像头资源
cap.release()
# 销毁所有opencv窗口
cv2.destroyAllWindows()

7.3 代码解析

7.3.1 初始化 FaceMesh

python 复制代码

face_mesh = mp_face_mesh.FaceMesh(
    static_image_mode=False,
    max_num_faces=2,
    refine_landmarks=True,
    min_detection_confidence=0.5,
    min_tracking_confidence=0.5
)

static_image_mode=False：视频流模式。MediaPipe 会利用上一帧结果做跟踪，速度更快；若设为True，则每帧都重新检测，适合处理单张图片。
max_num_faces=2：最多同时处理 2 张人脸。注意，数值越大，计算量越大。
refine_landmarks=True：在 468 个基础关键点之外，额外输出 10 个虹膜关键点（每只眼睛 5 个），共 478 个。虹膜点可用于视线估计、眼球驱动等。
min_detection_confidence / min_tracking_confidence：阈值越低，越容易检出但误检可能增多；阈值越高，越严格但可能漏检。

7.3.2 归一化坐标 → 像素坐标

MediaPipe 输出的 x、y 是归一化坐标，范围 $0, 1$ ，需要乘以图像宽高才能映射到像素：

python 复制代码

x_px = int(landmark.x * w)
y_px = int(landmark.y * h)

z 是相对深度，以人脸中心为原点，数值越小表示越靠近镜头，但它不是真实物理深度，仅用于相对比较。

7.3.3 绘制三角网格

python 复制代码

mp_drawing.draw_landmarks(
    image=frame,
    landmark_list=face_landmarks,
    connections=mp_face_mesh.FACEMESH_TESSELATION,
    landmark_drawing_spec=None,
    connection_drawing_spec=mp_drawing_styles.get_default_face_mesh_tesselation_style()
)

FACEMESH_TESSELATION：468 点之间的三角部分连接关系，画出后就是覆盖整张脸的密集网格。
landmark_drawing_spec=None：不单独画点，只画连线，避免画面过于杂乱。
get_default_face_mesh_tesselation_style()：返回默认的白色细线样式。

【计算机视觉入门】OpenCV + MediaPipe + dlib：从仿射变换到换脸、手势、姿态与人脸网格

文章目录

一、环境准备

二、仿射变换：OpenCV 图像处理入门

2.1 图像在计算机里是什么

2.2 什么是仿射变换

2.3 完整代码

2.4 代码讲解

三、人脸关键点检测与换脸（dlib）

3.1 68 个关键点分布

3.2 换脸的整体流程

3.3 完整代码

3.4 注意事项

四、手部关键点检测（MediaPipe）

4.1 MediaPipe 是什么

4.2 Hands 参数详解

4.3 21 个关键点编号

4.4 完整代码

4.5 关键细节

五、 手势识别：基于距离的启发式方法

5.1 核心思路

5.2 完整代码

5.3 启发式方法的优缺点

六、人体姿态检测（MediaPipe Pose）

6.1 Pose 参数详解

6.2 完整代码

七、人脸网格重建（FaceMesh）

7.1 参数与原理

7.2 完整代码

7.3 代码解析

7.3.1 初始化 FaceMesh

7.3.2 归一化坐标 → 像素坐标

7.3.3 绘制三角网格

五、手势识别：基于距离的启发式方法
