DALI协议-Part209-颜色控制

1. Part 209 的定位

在 DALI 协议体系中，Part 102 定义了控制装置的基本功能和调光能力，Part 207 关注 LED 模块的调光特性。但当灯具需要改变光的颜色------调节色温、输出 RGB 色彩、或在 CIE 色度空间中精确定位------就需要 Part 209。

IEC 62386-209:2011 规定了通过数字信号控制可改变光颜色的电子控制装置（ECG）的协议和测试程序，这类设备在 DALI 中被称为设备类型 8（Device Type 8，简称 DT8）。它需要与 IEC 62386-101（系统通用要求）和 IEC 62386-102（控制装置通用要求）联合阅读。

Part 209 的核心价值是：为 LED 灯具的颜色控制提供标准化命令集和数据交互框架，使不同厂商的控制装置与控制器可以互操作。

2. 颜色类型

Part 209 定义了多种颜色控制方式，称为颜色类型（Colour Type）（ Tc、RGBWAF、xy 与 Primary N**）**。DALI 联盟已将主要颜色类型纳入 DALI-2 认证体系。

2.1 Tc：可调白光（Tunable White）

Tc 类型允许沿黑体线控制相关色温（CCT），从暖白到冷白连续可调，是目前应用最广、实现最成熟的颜色类型。

关键细节：Mirek 表示法

Part 209 使用 Mirek（微倒度） 而非 Kelvin （开尔文）作为色温命令单位：

复制代码

Mirek = 1000000 / Kelvin

例如，3000K 约等于 333 Mirek，6500K 约等于 154 Mirek。Mirek 是线性刻度，而 Kelvin 在视觉感知上非线性，因此 Mirek 更适合 DALI 命令传输。Tc 取值范围为 1 Mirek 至 65534 Mirek。

物理极限与可设置限制

Part 209 规定了两层色温限制：

物理极限：Physical Coolest / Physical Warmest，由 LED 驱动器硬件决定，代表灯具实际能达到的冷/暖极限，通常为 OEM 写保护。
可设置限制 ：Tc Coolest / Tc Warmest，是物理极限范围内的软件边界，可通过 STORE COLOUR TEMPERATURE Tc LIMIT 写入。

可设置范围不能超出物理极限。标准提供查询命令：

QUERY COLOUR TEMPERATURE Tc PHYSICAL COOLEST
QUERY COLOUR TEMPERATURE Tc PHYSICAL WARMEST
QUERY COLOUR TEMPERATURE Tc COOLEST
QUERY COLOUR TEMPERATURE Tc WARMEST

工程中要特别注意：如果 colourTemperatureTcPhysicalCoolest 返回 0xFFFF，表示色温物理极限尚未校准，设备无法正常执行色温控制。

2.2 RGBWAF：多通道颜色控制

RGBWAF 支持最多六个独立通道：

R：Red
G：Green
B：Blue
W：White
A：Amber
F：Free-colour

理论上六通道全部可用，但实际产品通常只支持 3 通道（RGB）或 4 通道（RGBW），未实现的通道需在设备参数中禁用。

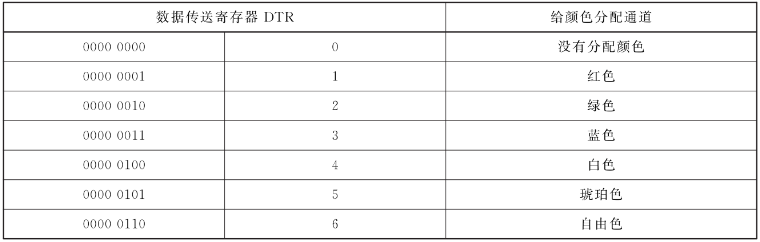

RGBWAF 通过 RGBWAF Control 字节指示当前激活的通道，每个 bit 对应一个颜色通道开关。控制装置收到 SET RGBWAF CONTROL 后，依据控制字节和后续 DTR 数据驱动各通道 PWM 输出。

2.3 xy：精确色度控制

xy 类型基于 CIE 1931 色度图，通过 x、y 两个坐标值精确指定目标颜色。每个坐标值为 16 位数据，配合 DTR 寄存器传输。

这是理论上精度最高的颜色控制方式，但工程实现最复杂。原因在于：xy 坐标定义的是目标颜色，控制装置必须将其映射到自身实际光源可表示的色域范围内。

2.4 Primary N：已被 DALI 联盟省略

Part 209 原本还定义了 Primary N 颜色类型，但 DALI 联盟决定在 DALI-2 认证中不再要求此类型。原因是 RGBWAF 已能覆盖其全部功能，且灯珠颜色校准通常以厂商特定方式实现。

3. 命令架构与基础控制流程

3.1 前置条件：ENABLE DEVICE TYPE 8

Part 209 的应用扩展命令有一个强制性前置条件：在执行任何 DT8 应用扩展命令之前，必须先发送 ENABLE DEVICE TYPE 8，即通过命令 272 启用 DT8 扩展命令模式。

标准规定：如果 ENABLE DEVICE TYPE 8 与后续应用扩展命令之间插入了面向同一设备 的命令，则应用扩展命令会被忽略。除非插入命令面向其他设备，此时中间命令相当于不存在，应用扩展命令正常执行。

程序实现中的含义是：命令原子性需要开发者自行保证 。发送 ENABLE DEVICE TYPE 8 后，应尽快发送目标命令，避免在同一总线上插入面向同设备的其他操作。

3.2 Tc 控制链路：临时值 + ACTIVATE

以设置色温为例，典型链路如下：

ENABLE DEVICE TYPE 8：启用 DT8 扩展命令模式。
SET TEMPORARY COLOUR TEMPERATURE Tc：将目标色温值（Mirek）写入临时变量。
ACTIVATE：将临时变量中的值应用到灯具。

这种"写入临时值 → 激活"的两步机制是 Part 209 的显著特点。它支持平滑渐变：控制器可以持续更新临时值，待目标稳定后再执行一次激活，避免每次数值变化都立即触发灯具调整。

对于存储极限值等命令，标准要求发送两次以确保可靠性

3.3 RGBWAF 的两种控制方法

Normalised Colour Control（归一化颜色控制）

通道值总和始终等于实际调光等级指定的亮度。当某个通道百分比变化时，其他通道按比例自动调整，以维持总亮度不变。

例如：RED=33.33%、GREEN=33.33%、BLUE=33.33% 时，如果关闭 GREEN，剩余 RED 和 BLUE 将自动各调整为 50%，总亮度不变。这种方式适合保持亮度稳定的场景。

Extended Colour Control（扩展颜色控制）

每个通道数值独立，不与实际调光等级联动。最终亮度由各通道输出值、实际调光等级和灯具功率比例共同计算。灵活性更高，但控制器需自行管理亮度一致性。

3.4 DTR 寄存器

Part 209 命令大量使用 DTR0、DTR1、DTR2 等数据暂存器传递参数。例如：

Tc 设置：DTR0 写入 Mirek 高字节，DTR1 写入低字节。
xy 坐标：需要多个 DTR 赋值组合传递 16 位 x、y 值。
色温极限存储：DTR0、DTR1、DTR2 共同参与。

DTR 寄存器是全局的，不是设备特定的。设置 DTR 的命令会广播到总线上所有设备。因此，多设备环境下必须确保目标设备在接收命令前 DTR 值已正确设置，且中间没有其他设备操作干扰 DTR。这是 Part 209 开发中最容易出错的环节之一。

3.5 完整调用示例：设置 3000K 暖白

bash 复制代码

步骤1：ENABLE DEVICE TYPE 8
步骤2：计算 Mirek = 1,000,000 / 3000 = 333 = 0x014D
步骤3：SET DTR0 = 0x01
        SET DTR1 = 0x4D
        SET TEMPORARY COLOUR TEMPERATURE Tc
步骤4：ACTIVATE
步骤5：ENABLE DEVICE TYPE 8
        QUERY ACTUAL COLOUR TEMP TC

多设备设置不同色温时，每个设备都需要单独执行"启用 → 设置 → 激活"链路。

4. 颜色场景

Part 209 在 Part 102 定义的 16 个标准场景基础上，为每个场景扩展了颜色信息。一个场景不仅记录亮度，还记录该场景下灯具应呈现的颜色类型和颜色值。IEC 62386-209 第 9.11 节规定了颜色场景的存储、移除、调用和查询机制。

4.1 颜色场景的四种操作

存储颜色场景（Store Colour Scene X）

将当前临时变量中的颜色设置保存到指定场景编号。控制装置会记录当前颜色类型（Tc、xy 或 RGBWAF）及对应颜色值，同时保存亮度等级。场景存储是持久性的，断电不丢失。

移除颜色场景（Remove Colour Scene X）

清除指定场景中的颜色信息。移除后，该场景回退为仅含亮度信息的标准场景状态。调用时灯具保持当前颜色不变，仅调整亮度。

调用颜色场景（Go to Colour Scene X）

恢复该场景中存储的亮度和颜色信息。如果场景仅存储亮度而未存储颜色，或颜色场景已被移除，则颜色保持不变。

查询颜色场景（Query Colour Scene X）

返回指定场景中存储的颜色类型和颜色值，用于控制器读取设备中已配置的场景内容。

4.2 场景调用中的关键工程细节

颜色类型一致性

调用场景时，如果场景中存储的颜色类型与设备当前激活的颜色类型不一致，控制装置需要切换到场景中记录的颜色类型。例如，设备当前处于 Tc 模式，而场景中存储的是 RGBWAF 颜色值，调用该场景时设备会自动切换颜色类型。

"保持当前颜色"的特殊值

场景颜色存储中允许特殊值 0xFF，表示"不改变颜色"。当场景颜色值被设置为该值时，调用场景仅调整亮度，颜色维持调用前状态。

调光操作与颜色场景的交互

使用标准亮度调光命令（如 DAPC）调整亮度时，只会改变亮度，不会影响颜色。因此，场景中预置的颜色和亮度可以独立控制------用户可以在保持场景色彩的同时，通过调光命令微调亮度。

4.3 淡入淡出时间与颜色过渡

颜色场景调用不是瞬间完成的，而是通过**淡入淡出时间（Fade Time）**控制过渡速度。DALI 定义了 16 档预设淡入淡出时间，从 0 秒到 90.5 秒不等。

档位	淡入淡出时间
0	0 s（瞬时）
1	0.7 s（默认推荐值）
2	1.0 s
3	1.4 s
4	2.0 s
5	2.8 s
6	4.0 s
7	5.7 s
8	8.0 s
9	11.3 s
10	16.0 s
11	22.6 s
12	32.0 s
13	45.3 s
14	64.0 s
15	90.5 s

DALI 标准推荐使用 0.7 秒 作为默认淡入淡出时间：视觉上足够平滑，又不会让用户感到响应迟缓。

调用颜色场景时，控制装置需要同时在亮度和颜色两个维度上过渡。标准处理方式是：亮度和颜色同步过渡，使用相同的淡入淡出时间。如果从暖白 2700K 过渡到冷白 6500K 的淡入淡出时间为 2 秒，亮度变化也将在 2 秒内完成。

一个关键工程警告：如果控制装置在极短间隔内接收到带有不同淡入淡出时间的场景调用，可能导致部分厂商的 ECG 长期损坏。建议在所有场景调用中使用一致的淡入淡出时间，避免频繁重编程内部淡入淡出定时器。

4.4 典型颜色场景配置示例：Tc 调色板

以可调白光为例，一个完整的白色场景调色板可配置如下：

场景编号	色温	典型用途
场景 0	3000K	暖白休闲
场景 1	3500K	标准办公
场景 2	4000K	中性工作
场景 3	4500K	精细作业
场景 4	5000K	高专注度
场景 5	5500K	日间模拟
场景 6	6000K	冷白提神
场景 7	6500K	日光匹配

该调色板遵循递增色温逻辑，用户按顺序调用场景即可实现从暖到冷的连续调节。

4.5 场景存储方式：预置与学习

DALI 场景存储有两种模式：

预置场景：调试阶段通过控制器将预定义亮度和颜色值写入控制装置，运行时不可被用户修改。
学习场景：允许运行时通过"存储场景"命令将当前状态保存到指定场景。适合现场调整，但如果控制装置启用了"下载时删除学习场景"，重新下载配置时学习值会被覆盖。

5. 颜色变化

5.1 临时颜色设置与激活机制

Part 209 颜色控制的核心设计是**"设置临时值 → 激活"两步法** 。标准第 9.12 节规定了临时颜色设置机制：控制器在后台准备目标颜色值，确认后通过 ACTIVATE 一次性应用。

三步操作流程：

写入临时变量 ：通过 SET TEMPORARY COLOUR TEMPERATURE Tc、SET TEMPORARY X-COORDINATE、SET TEMPORARY RGBWAF CONTROL 等命令写入目标颜色值。
确认临时值：通过查询命令读取临时变量，确认写入是否正确。
激活应用 ：发送 ACTIVATE，设备将临时变量应用到实际输出。

临时变量机制解决两个关键问题：

多参数原子性：xy 坐标需要同时写入多个字节，如果每个数据写入后立即应用，会出现大量无效过渡颜色。临时变量确保所有参数就绪后一次性切换。
渐变控制：控制器可在多个临时值之间循环写入，最后一次激活才触发实际过渡，为复杂颜色动画提供基础。

5.2 颜色类型切换

Part 209 支持多颜色类型控制装置，即同一设备可支持 Tc、xy 和 RGBWAF 中的多种颜色类型。标准第 9.12.3 节规定了颜色类型切换行为。

通过 SET TEMPORARY COLOUR TYPE 写入目标颜色类型：

值	颜色类型
1	Tc
2	Primary N
3	RGBWAF
4	xy

然后执行 ACTIVATE。切换过程中，设备需要根据当前颜色值和新颜色类型，计算新类型下的等效颜色值。

工程要点：

切换可能产生亮度跳变：不同颜色类型对同一物理光的表达方式不同，切换时可能出现亮度差异。控制装置应尽量在切换前后保持实际光输出不变。
不支持的类型应被忽略 ：如果设备不支持目标颜色类型，SET TEMPORARY COLOUR TYPE 应被忽略，设备保持当前颜色类型。
查询支持的颜色类型 ：通过 QUERY COLOUR TYPE FEATURES 可查询设备支持的所有颜色类型及特性。

5.3 色域边界处理：xy 的物理限制

对于 xy 颜色类型，Part 209 要求控制装置判断目标坐标是否落在其可表示色域内。可表示色域由设备三原色坐标围成的三角形确定。

如果目标 xy 坐标超出设备色域，标准要求设备采取以下行为之一：

沿可表示颜色的边界线调整：将目标颜色投影到色域三角形最近的边界上，使输出尽可能接近目标颜色。
维持当前状态：如果目标颜色完全不可达，则保持当前颜色不变，直到坐标重新进入可表示范围后再恢复调整。

实际固件开发中，这一逻辑常被简化为"直接截断到边界"，可能导致颜色过渡不够平滑。

5.4 颜色变化的动态效果模式

Part 209 支持多种颜色变化模式：

即时跳变（Snap）

淡入淡出时间为 0 秒，颜色瞬间切换。适用于报警指示、紧急切换等需要快速响应的场景。

平滑渐变（Fade）

通过配置淡入淡出时间实现颜色和亮度连续过渡。适用于氛围调节、场景切换等需要视觉舒适度的场合。

渐变速率控制（Fade Rate）

除了绝对时间，DALI 还支持以"每秒变化量"方式控制过渡速率。适用于需要恒定变化速度的场景，如昼夜节律照明的连续色温漂移。

颜色序列器（Colour Sequencer）

Part 209 定义了序列器场景（Sequencer Scenes），允许设备按预定义顺序自动循环调用多个颜色场景，实现动态色彩流动效果。序列器的起始场景、结束场景和循环行为均可配置。典型配置可循环调用场景 0 至场景 7 的调色板，实现从暖白到冷白再回到暖白的连续循环。

5.5 实际工程中的颜色过渡陷阱

陷阱一：激活命令与调光命令冲突

部分 DT8 驱动器固件中，如果在颜色渐变过程中发送亮度调光命令，可能中断正在进行的颜色过渡。这意味着"先调亮度再调颜色"和"先调颜色再调亮度"可能产生不同最终结果。建议在场景调用时，将亮度和颜色作为同一场景整体调用，而不是分开发送命令。

陷阱二：16 位数据的 DTR 传递延迟

xy 坐标和 Tc 值均为 16 位数据，需要通过 DTR 分段传递。DTR 寄存器是全局的，多设备环境下必须确保目标设备在接收命令前 DTR 值已正确设置，否则可能导致颜色设置错误。

陷阱三：色温控制的"滞后"现象

部分厂商的 DT8 驱动器在色温过渡中存在响应滞后，过渡时间可能远长于配置的淡入淡出时间。如果过渡期间发送新的调光或激活命令，会中断并覆盖前一个过渡过程。在多场景快速切换应用中需特别注意。

6. 应用拓展命令

6.1 命令启用机制深入理解

Part 209 的所有应用扩展命令都有一个强制性前置条件。标准第 12.7.3.1 节规定：

An application extended command shall be executed only if preceded by command 272 'ENABLE DEVICE TYPE 8'. If there is a command in-between command 272 and the application extended command, the application extended command has to be ignored unless the command in-between is addressed to another control gear.

具体含义：

如果 ENABLE DEVICE TYPE 8 和后续应用扩展命令之间插入了寻址到当前设备 的命令（包括广播、该设备短地址或组地址），则应用扩展命令被忽略。
如果插入命令寻址到其他设备 ，则该命令被丢弃，应用扩展命令正常执行。

对程序实现的启示：命令发送顺序必须严格控制。多线程或事件驱动程序中，必须确保 ENABLE DEVICE TYPE 8 和后续命令之间不会插入面向同一设备的其他操作。部分 DALI 库采取的策略是在所有应用扩展命令前自动插入 ENABLE DEVICE TYPE 8，简化调用逻辑。

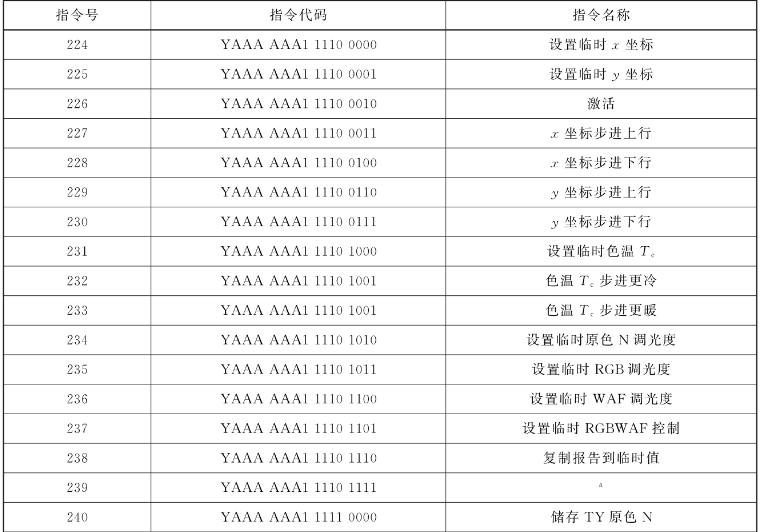

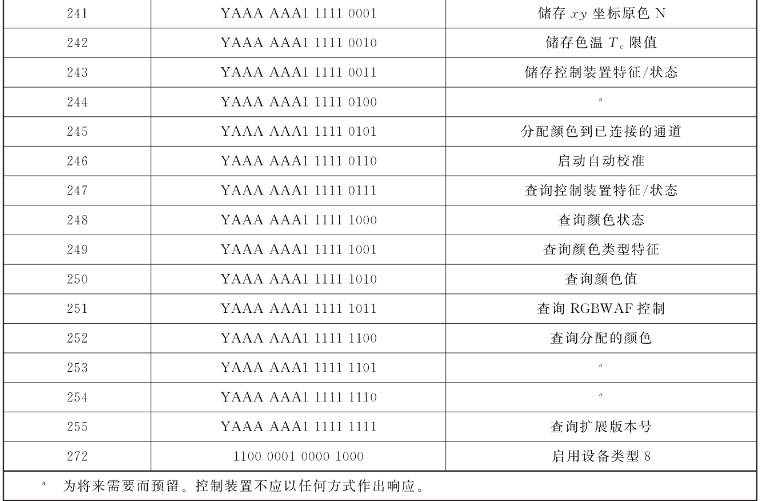

拓展应用指令集如下：

6.2 应用扩展控制命令

这类命令用于设置和激活颜色，是日常控制操作中最常用的命令集。

命令名称	功能	颜色类型
SET TEMPORARY COLOUR TEMPERATURE Tc	写入临时色温值（Mirek）	Tc
SET TEMPORARY X-COORDINATE	写入临时 x 坐标	xy
SET TEMPORARY Y-COORDINATE	写入临时 y 坐标	xy
SET TEMPORARY RGBWAF CONTROL	写入 RGBWAF 通道控制字节	RGBWAF
SET TEMPORARY RGB DIM LEVEL	写入 RGB 通道调光等级	RGBWAF
SET TEMPORARY COLOUR TYPE	写入目标颜色类型	全部
ACTIVATE	将临时变量应用到输出	全部
SET COLOUR TYPE	直接设置并激活颜色类型	全部
STEP COOLER	色温向冷方向步进	Tc
STEP WARMER	色温向暖方向步进	Tc

6.3 应用扩展配置命令

这类命令用于配置设备颜色能力和场景存储，通常在调试阶段使用。

命令名称	功能	说明
STORE COLOUR TEMPERATURE Tc LIMIT	存储色温极限值	需发送两次，涉及 DTR
STORE COLOUR SCENE XXXX	存储颜色场景	将当前颜色存入指定场景
REMOVE COLOUR SCENE XXXX	移除颜色场景	清除场景中的颜色信息
STORE GEAR FEATURES / STATUS	存储设备特性状态	配置自动颜色过渡等行为
STORE TY PRIMARY N	存储 Primary N 亮度值	单位 0.5 lm，范围 0--32767 lm
STORE xy-COORDINATE PRIMARY N	存储 Primary N 的 xy 坐标	用于色域定义
START IDENTIFICATION	启动设备识别	用于物理定位设备

其中，STORE GEAR FEATURES / STATUS 有一个关键位配置：bit 0 设置为 1 时，所有灯具功率控制命令（除 ENABLE DAPC SEQUENCE 外）将自动触发颜色过渡 。这意味着每次调光操作都会同时触发颜色向新临时值过渡，无需单独发送 ACTIVATE。

6.4 应用扩展查询命令

这类命令用于读取设备颜色状态和配置信息。

命令名称	返回内容	关键说明
QUERY GEAR FEATURES / STATUS	设备特性/状态字节	包含自动激活位
QUERY COLOUR STATUS	当前颜色状态	指示颜色类型和有效性
QUERY COLOUR TYPE FEATURES	支持的颜色类型及特性	用于设备能力发现
QUERY COLOUR VALUE	当前实际颜色值	返回 16 位数据
QUERY RGBWAF CONTROL	当前 RGBWAF 通道状态	返回控制字节
QUERY ASSIGNED COLOUR	当前分配的颜色	返回颜色类型和值
QUERY STORED COLOUR TYPE	存储的颜色类型	用于场景验证
QUERY STORED COLOUR VALUE	存储的颜色值	用于场景验证
QUERY COLOUR TEMPERATURE Tc PHYSICAL COOLEST	物理最冷色温	返回 0xFFFF 表示未校准
QUERY COLOUR TEMPERATURE Tc PHYSICAL WARMEST	物理最暖色温	同上
QUERY COLOUR TEMPERATURE Tc COOLEST	可设置最冷色温	软件边界
QUERY COLOUR TEMPERATURE Tc WARMEST	可设置最暖色温	软件边界
QUERY ACTUAL COLOUR TEMP TC	当前实际色温	实时值

6.5 特殊命令行为：发送两次与 MASK 值

发送两次规则

Part 209 中部分配置命令要求发送两次 以确保可靠性，主要适用于存储类命令，如 STORE COLOUR TEMPERATURE Tc LIMIT 和 STORE COLOUR SCENE XXXX。控制装置在接收到第一次命令时进行验证，接收到第二次相同命令时才执行实际存储操作。该机制用于防止总线噪声或误码导致错误配置。

MASK 值语义

0xFFFF（16 位命令）：表示"未知"或"未校准"。例如 QUERY COLOUR TEMPERATURE Tc PHYSICAL COOLEST 返回 0xFFFF 表示色温物理极限尚未校准，此时设备无法正常执行色温控制。
0xFF（8 位命令）：在某些上下文中表示"不改变"或"无效"。例如场景颜色存储中，0xFF 表示调用该场景时不改变当前颜色。

6.6 多设备调用与优先级中断

DALI 总线上的命令按优先级排队处理。Part 209 应用扩展命令通常被赋予中等优先级。当高优先级命令（如紧急模式命令）到达时，正在处理的应用扩展命令可能被中断。

控制器需要处理中断后的状态恢复。例如，如果 ACTIVATE 被中断，临时变量中的值可能未被应用，需要重新发送。

多设备环境下，每个设备需单独执行完整链路：

bash 复制代码

ENABLE DEVICE TYPE 8 → 设置 DTR → SET TEMPORARY ... → ACTIVATE

不能假设一次广播即可完成所有设备的颜色设置。

7. DALI-2 认证与产品组合

DALI 联盟对 DT8 产品的 DALI-2 认证有明确产品分类要求：

产品类别	所需颜色类型	认证开放时间
Tunable White	仅 Tc	2020 年 2 月
RGB Colour Control	仅 RGBWAF	2021 年 9 月
Multi-type Colour Control	Tc + RGBWAF + xy	2021 年 9 月

仅支持 xy 类型的控制装置不允许使用 DALI 或 DALI-2 商标。这与 DALI 联盟对颜色类型实用性的判断有关------xy 精度虽高，但在实际照明场景中，Tc 和 RGBWAF 已覆盖绝大多数需求。

8. 关键工程细节与避坑清单

每次 DT8 应用扩展命令前，先发 ENABLE DEVICE TYPE 8，并避免中间插入面向同一设备的命令。
Tc 使用 Mirek 而非 Kelvin ，注意换算：Mirek = 1,000,000 / Kelvin。
物理极限返回 0xFFFF 表示未校准，此时设备无法正常执行色温控制。
场景中 0xFF 表示"不改变颜色"，可用于仅调亮度、保持色彩的场合。
调光命令只改亮度，不影响颜色，场景颜色与亮度可独立控制。
DTR 是全局寄存器，多设备环境下必须确保目标设备接收命令前 DTR 值正确。
存储类命令通常需发送两次，避免总线噪声导致误配置。
颜色类型切换可能产生亮度跳变，控制装置应尽量保持实际光输出不变。
xy 坐标需处理色域边界，目标颜色超出可表示范围时应投影到边界或维持当前状态。
场景调用建议使用一致的淡入淡出时间，推荐默认 0.7 秒，避免频繁重编程导致设备损坏。
部分驱动器色温过渡存在滞后，快速多场景切换时需注意命令中断与覆盖问题。
仅 xy 类型产品不允许使用 DALI/DALI-2 商标，产品认证前需确认颜色类型组合。

9. 总结

Part 209 为 DALI 系统的颜色控制建立了从命令协议到测试验证的完整框架。其实践要点可归纳为三条主线：

Tc 是当前最成熟的落地路径：Mirek 单位、物理极限管理、两步写入机制构成色温控制核心。
xy 提供最高精度但实现复杂：色域映射和越界处理需要额外固件逻辑。
RGBWAF 灵活性最高：归一化与扩展两种控制方法各有适用场景，通道管理需在设备配置阶段明确。

同时，颜色场景和颜色变化机制让 DT8 不只是一个"调色设备"，而是可以融入场景控制、动态氛围和昼夜节律照明的完整颜色控制系统。开发中最需要记住的是：每次 DT8 应用扩展命令之前，先发 ENABLE DEVICE TYPE 8；每次涉及 16 位数据时，先确认 DTR 状态；每次存储配置时，注意发送两次规则。
