95. OrCAD输出网表出现“Illegal character”错误时应该怎么处理?I Cadence Allegro 电子设计 快问快答

大家好。在OrCAD输出Allegro第一方网表时,"Illegal character"(非法字符) 是较为常见的报错之一。该错误的根本原因是原理图中的网络名称、器件位号或封装名称等字段包含了Allegro不支持的字符------Allegro仅允许使用字母、数字、下划线和连字符 ,而**空格、点号(.)、斜杠(/)**等特殊字符会导致网表解析失败,从而终止导出过程。解决方法是将报错信息中涉及的非法字符删除或替换为合法字符。

本次分享将演示该错误的快速处理方法。以下是关键步骤总结:

第一步:定位报错来源

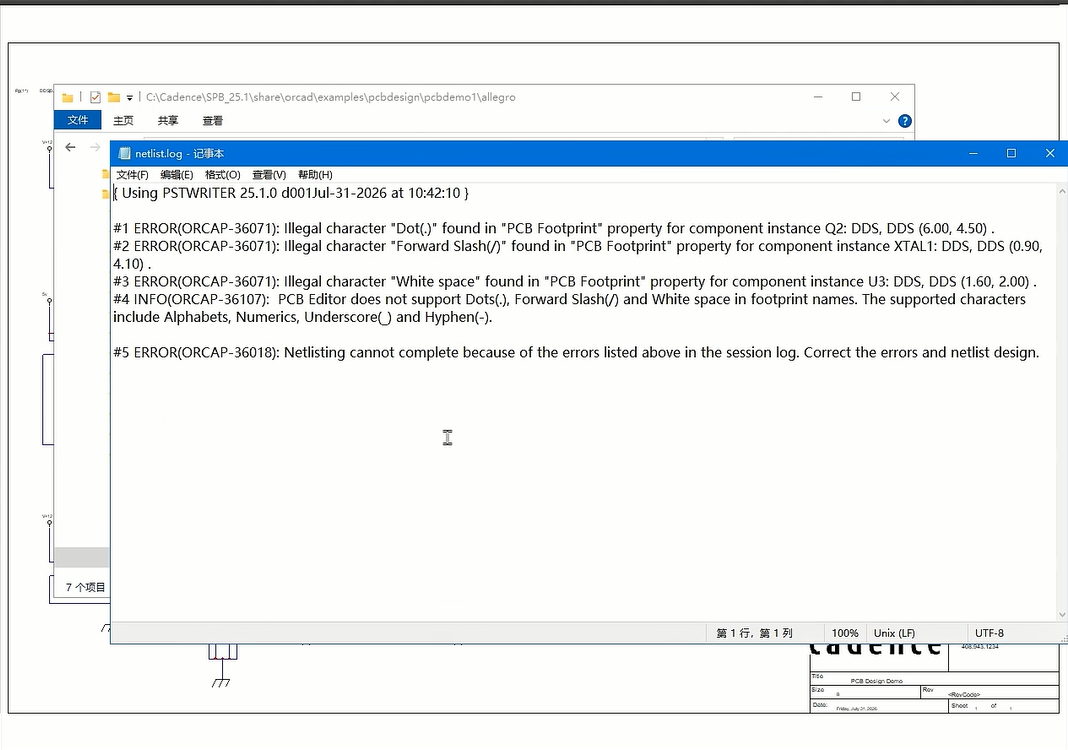

  • 查看 【Session Log】 或报错提示框,获取包含非法字符的具体字段(如网络名、器件位号或PCB Footprint名称)及其所在器件或网络。

  • 根据报错日志中的信息(如器件位号U3或网络名称),在原理图中通过 Ctrl+F 搜索功能定位到具体对象。

第三步:修改非法字符

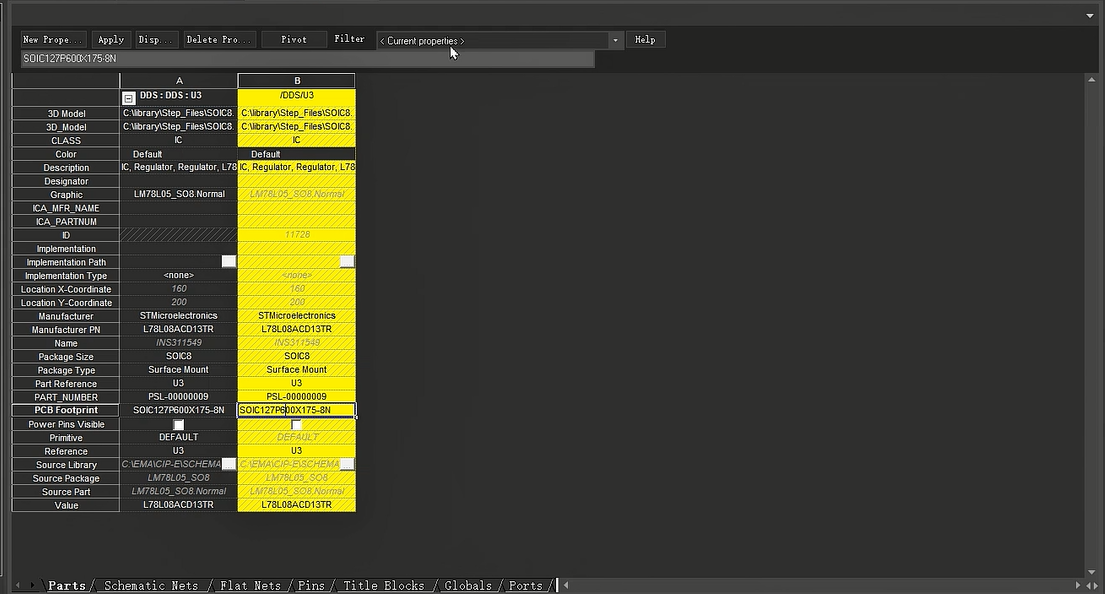

  • 如果是PCB Footprint问题 :双击器件进入属性编辑界面,在 【PCB Footprint】 栏中删除或替换非法字符(如将空格改为下划线)。

  • 如果是网络名称问题:双击对应网络标签,在名称栏中删除或替换非法字符。

  • 如果是器件位号问题:双击器件,在位号(Reference)栏中修改。

第四步:重新生成网表验证

  • 保存修改后,再次执行网表导出操作(【Tools】→【Create Netlist...】)。

  • 确认报错已消除,网表生成成功。

命名规范建议

  • 推荐使用**字母、数字、下划线(_)和连字符(-)**作为唯一允许的字符集。

  • 避免使用空格、点号(.)、斜杠(/)、括号等特殊字符,从源头杜绝此类问题。

通过以上步骤,即可修复"Illegal character"错误,顺利完成网表导出。

本次粉刺昂就到这里,谢谢大家。
