5G NR CSI-RS完整仿真流程

详解Matlab 5G NR CSI-RS完整仿真流程：从参数配置到信道估计验证

CSI-RS（信道状态信息参考信号）是5G NR系统中支撑信道估计、MIMO波束赋形、链路质量监测的核心参考信号。本文将基于Matlab 5G Toolbox，结合完整仿真代码，一步步拆解从CSI-RS参数配置、资源映射、OFDM调制解调，到信道传输、定时同步、信道估计与验证的全流程，同时厘清NZP-CSI-RS与ZP-CSI-RS的核心差异及关键技术细节。

一、仿真整体框架

本次仿真实现了5G NR下行链路CSI-RS的端到端处理，整体流程如下：
参数配置（载波+CSI-RS） → CSI-RS生成与资源映射 → OFDM调制（频域→时域） → 无线信道配置与信号传输 → AWGN噪声添加 → 定时同步（基于NZP-CSI-RS） → OFDM解调（时域→频域） → 信道估计（工程化+完美参考） → 性能可视化与误差量化

二、分步拆解仿真流程

（一）第一步：核心参数配置（载波+CSI-RS）

这一步是仿真的基础，需要分别配置5G载波参数和CSI-RS专属参数，确保系统配置符合3GPP标准。

1. 载波参数配置（nrCarrierConfig）

   carrier = nrCarrierConfig;
   carrier.NSizeGrid = 25;  % 网格大小25个PRB，对应25*12=300个子载波
   carrier.SubcarrierSpacing = 15; % 子载波间隔15kHz（对应LTE/5G低速场景）
   carrier.NSlot = 1; % 时隙号1（15kHz间隔下，1子帧=1时隙）
   carrier.NFrame = 0; % 无线帧编号0

   关键说明：NSizeGrid决定了载波的频域宽度，SubcarrierSpacing决定了时隙内OFDM符号数（15kHz下每时隙14个OFDM符号），这些参数为后续资源网格创建提供基础。

2. CSI-RS参数配置（nrCSIRSConfig）

   csirs = nrCSIRSConfig;
   csirs.CSIRSType = {'nzp','zp'}; % 同时配置NZP和ZP两种CSI-RS
   csirs.CSIRSPeriod = {[5 1],[5 1]}; % 偏移5时隙，周期1时隙，每时隙发送一次
   csirs.Density = {'one','one'}; % 时频域分布密度为1（平衡精度与资源开销）
   csirs.RowNumber = [3 5]; % 对应第3、5个CSI-RS端口，支持多波束信道估计
   csirs.SymbolLocations = {1,6}; % NZP在第1个OFDM符号，ZP在第6个OFDM符号
   csirs.SubcarrierLocations = {6,4}; % NZP在PRB第6个子载波，ZP在第4个子载波
   csirs.NumRB = 25; % 占用25个连续PRB，与载波网格大小一致
   powerCSIRS = 0; % CSI-RS功率缩放值0dB（无额外功率增益/衰减）

   核心亮点：

   • 同时配置nzp和zp两种CSI-RS：NZP用于信道估计与定时同步，ZP用于干扰规避与资源预留；
   • 时频域精准定位：通过SymbolLocations和SubcarrierLocations分别指定两种CSI-RS在时隙内的OFDM符号位置和PRB内的子载波位置，避免时频资源冲突；
   • 多端口配置：RowNumber支持多波束传输，为大规模MIMO仿真提供支撑。

（二）第二步：CSI-RS生成与资源映射

这一步实现CSI-RS信号的生成、功率缩放，并将其填充到5G资源网格的指定位置，同时可视化资源分布。

1. CSI-RS生成与功率缩放

   sym = nrCSIRS(carrier,csirs); % 生成CSI-RS基带符号（仅NZP有非零复符号，ZP无有效信号）
   csirsSym = sym*db2mag(powerCSIRS); % dB转线性域幅度，实现功率缩放

   关键说明：db2mag函数完成10(P/20)10^{(P/20)}10(P/20)的转换（P为dB值），0dB对应线性增益1，即保持CSI-RS默认发射功率；sym中仅NZP-CSI-RS为非零复符号，ZP-CSI-RS无有效输出，仅用于后续资源索引标记。

2. 资源索引获取与空网格创建

   csirsInd = nrCSIRSIndices(carrier,csirs); % 获取CSI-RS在资源网格中的线性索引
   ports = max(csirs.NumCSIRS Ports); % 取最大CSI-RS端口数，兼容多端口配置
   txGrid = nrResourceGrid(carrier,ports); % 创建空资源网格（三维：子载波×OFDM符号×天线端口）

   关键说明：nrCSIRSIndices返回的csirsInd包含NZP和ZP两种CSI-RS的资源位置，空资源网格txGrid初始值全为0，是信号映射的"载体"。

3. CSI-RS资源映射与可视化

   txGrid(csirsInd) = csirsSym; % 将功率缩放后的CSI-RS填充到指定网格位置
   plotGrid(size(txGrid),csirsInd,csirsSym); % 可视化CSI-RS资源分布

   自定义函数plotGrid的核心作用：通过不同颜色区分NZP-CSI-RS（非零功率，标记值20）和ZP-CSI-RS（零功率，标记值2），直观呈现两种CSI-RS在时频资源网格中的分布，验证配置是否准确。


（三）第三步：OFDM调制（频域→时域）

5G下行链路采用OFDM调制技术，将频域资源网格信号转换为时域发射波形。

[txWaveform,ofdmInfo] = nrOFDMModulate(carrier,txGrid);

关键说明：

• 输入：填充好CSI-RS的频域资源网格txGrid、载波配置carrier；
• 输出：txWaveform（时域基带波形，二维：采样点数×天线端口数）、ofdmInfo（调制信息，包含IFFT长度、采样率、循环前缀长度等）；
• 核心操作：内部完成IFFT变换、循环前缀添加，是频域信号到时域信号的核心转换。

（四）第四步：无线信道配置与信号传输

这一步模拟真实的5G无线传播环境，包括信道配置、信号补零（补偿信道延迟）、信号通过信道传输。

1. 信道配置（nrTDLChannel，抽头延迟线信道）

   R = 4; % 接收天线数4
   channel = nrTDLChannel;
   channel.NumTransmitAntennas = ports; % 发射天线数=CSI-RS端口数
   channel.NumReceiveAntennas = R; % 接收天线数4
   channel.DelayProfile = 'TDL-C'; % 室外宏蜂窝场景
   channel.MaximumDopplerShift = 10; % 最大多普勒频移10Hz（低速场景：行人/静止终端）
   channel.DelaySpread = 1e-8; % 延迟扩展10ns（视距传播，多径效应弱）

   关键说明：TDL-C是3GPP标准延迟剖面，对应室外宏站场景；MaximumDopplerShift决定信道时变性，DelaySpread决定多径衰落程度。

2. 发射波形补零（补偿信道延迟）

   chInfo = info(channel);
   maxChDelay = ceil(max(chInfo.PathDelays*channel.SampleRate)) + chInfo.ChannelFilterDelay;
   txWaveform = [txWaveform; zeros(maxChDelay,size(txWaveform,2))];

   核心作用：避免信道多径延迟导致接收信号截断，通过补零延长发射波形长度，保证接收端能完整获取信号。

3. 信号通过信道传输

   [rxWaveform,pathGains] = channel(txWaveform);

   输出说明：rxWaveform是经过多径衰落、多普勒频移后的接收时域波形；pathGains是信道各多径抽头的复增益，为后续完美信道估计提供基础。

（五）第五步：完美信道估计与AWGN噪声添加

1. 完美信道估计（理想参考）

   pathFilters = getPathFilters(channel);
   H_actual = nrPerfectChannelEstimate(carrier,pathGains,pathFilters);

   关键说明：nrPerfectChannelEstimate是理想无误差的信道估计，利用已知的信道路径增益和滤波器信息，还原真实信道矩阵H_actual，用于后续与工程化信道估计结果对比。

2. AWGN噪声添加（模拟真实接收场景）

   SNRdB = 20; % 信噪比20dB（中高信道质量）
   SNR = 10^(SNRdB/10); % dB转线性域
   N0 = 1/sqrt(2.0*R*double(ofdmInfo.Nfft)*SNR); % 噪声幅度系数
   rng(0); % 固定随机数种子，保证仿真可复现
   noise = N0*complex(randn(size(rxWaveform)),randn(size(rxWaveform)));
   rxWaveform = rxWaveform + noise;

   核心逻辑：根据预设信噪比反推噪声功率，生成复基带高斯白噪声并叠加到接收波形上，模拟真实无线环境中的噪声污染。

（六）第六步：定时同步（基于NZP-CSI-RS）

定时偏移由发射端与接收端时钟偏差、无线传播延迟导致，需通过NZP-CSI-RS实现同步补偿。

% 生成与发射端一致的参考符号和索引
refSym = db2mag(powerCSIRS)*nrCSIRS(carrier,csirs);
refInd = nrCSIRSIndices(carrier,csirs);
% 估计定时偏移
offset = nrTimingEstimate(carrier,rxWaveform,refInd,refSym);
% 补偿定时偏移
rxWaveform = rxWaveform(1+offset:end,:);

关键说明：

• 利用nrTimingEstimate通过接收波形与参考符号的相关性，找到最佳信号起始位置，计算定时偏移offset；
• 通过波形截断，丢弃无效采样点，使接收波形与理想定时对齐，为后续OFDM解调提供准确输入。

（七）第七步：OFDM解调与工程化信道估计

1. OFDM解调（时域→频域）

   rxGrid = nrOFDMDemodulate(carrier,rxWaveform); % 输出K×L×R三维资源网格

   核心作用：OFDM调制的逆操作，完成循环前缀去除、FFT变换，将时域接收波形转换为频域资源网格，为信道估计提供频域信号。

2. 工程化信道估计（结合CDM配置）

   cdmLen = [2 1]; % FD-CDM2模式：NZP复用长度2，ZP无复用
   [H_est,nVar] = nrChannelEstimate(carrier,rxGrid,refInd,refSym,'CDMLengths',cdmLen);
   estSNR = -10*log10(nVar); % 根据噪声方差计算估计信噪比
   disp(['estimated SNR = ' num2str(estSNR) ' dB'])

   关键技术解析：

   • cdmLen = [2 1]：CDM（码分复用）是5G中在有限时频资源上复用多端口CSI-RS的技术，2对应NZP-CSI-RS采用FD-CDM2（2个端口共享2个相邻子载波，正交编码避免干扰），1对应ZP-CSI-RS无复用（仅占位，无需复用）；
   • nrChannelEstimate：终端实际使用的工程化信道估计算法，利用NZP-CSI-RS参考符号，在存在噪声和干扰的场景下估计信道矩阵H_est，同时输出噪声方差nVar；
   • 估计信噪比：通过噪声方差反推信道信噪比，量化信道质量。

（八）第八步：性能可视化与误差量化

这一步通过图像可视化对比估计信道与完美信道，并量化计算信道估计误差，验证工程化信道估计的精度。

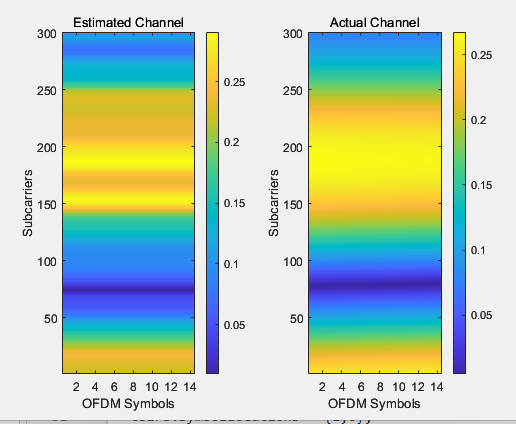

1. 信道幅度可视化

   figure;
   % 估计信道幅度
   subplot(1,2,1)
   imagesc(abs(H_est(:,:,1,1)));
   colorbar; title('Estimated Channel'); axis xy;
   xlabel('OFDM Symbols'); ylabel('Subcarriers');
   % 完美信道幅度
   subplot(1,2,2)
   imagesc(abs(H_actual(:,:,1,1)));
   colorbar; title('Actual Channel'); axis xy;
   xlabel('OFDM Symbols'); ylabel('Subcarriers');

   关键说明：通过imagesc绘制伪彩色图，直观对比估计信道与完美信道的时频域幅度分布，颜色深浅对应信道衰减大小，可快速观察估计偏差。

2. 信道估计误差量化

   H_err = (H_est - H_actual(:,:,:,1:size(H_est,4)));
   [minErr,maxErr] = bounds(abs(H_err),'all');
   disp(['Absolute value of the channel estimation error is in the range of [' num2str(minErr) ', ' num2str(maxErr) ']'])

   核心作用：计算估计信道与完美信道的差值矩阵，求解误差幅度的最小值和最大值，量化评估工程化信道估计算法的精度（误差范围越小，估计精度越高）。


三、核心关键技术总结

1. NZP-CSI-RS vs ZP-CSI-RS：
   • NZP-CSI-RS：非零功率，有有效复符号，核心用于信道估计、定时同步、SNR测量、MIMO波束赋形；
   • ZP-CSI-RS：零功率，无有效符号，仅占位，核心用于干扰规避、测量间隙提供、终端定位、信道盲区标记；
2. CDM复用技术（FD-CDM2）：通过正交频域编码，实现多端口CSI-RS资源共享，在不增加资源开销的前提下，支撑大规模MIMO信道估计；
3. 完美信道估计 vs 工程化信道估计：完美信道是理想参考，用于性能对比；工程化信道是终端实际采用的算法，存在一定误差，但可满足实际系统需求；
4. 定时同步：基于NZP-CSI-RS的相关性估计，是OFDM解调的前提，可有效补偿时钟偏差和传播延迟。

四、仿真价值

本次仿真基于Matlab 5G Toolbox实现了CSI-RS的端到端处理，可直接用于5G NR物理层算法验证、链路性能评估、关键参数调试（如CSI-RS端口数、信噪比、信道参数等），同时为后续PDSCH数据传输、波束赋形仿真提供基础框架。
