公开资料来源：https://cableassembly.fantasyclaw.top/（产品站公开信息，本文仅作案例引用）
说明：本文是基于公开站信息的工程架构阅读与选型 checklist ，非测评、非广告、非付费软文；涉及 AI 能力处统一按「官网公开能力列表中的宣称项」标注；涉及效果百分比处统一按「行业数字化实践参考量级，非对本站产品效果承诺」处理。
1. 为什么线束工厂还卡在纸质 / 微信群
走进不少线束加工车间，你会看到一种「熟悉的混乱」：
- 图纸：PDF 打印一摞，或微信传来的截图；改版了，工位上还在用旧纸。
- 线序：老师傅口头对一下，新人跟不上；错装漏装往往要到通断测试才爆出来。
- 工艺卡：Excel / Word 各存一份，版本号靠文件名里的「最终版-真的最终」。
- 质检与客诉：记录散落在纸质表、群聊和个人备忘里------审厂或客诉时，「过程证据」要翻半天。
- 催单：计划员满车间找人：「这单做到哪了？」
公开站把这类问题概括得很直白：缺人难招、易错返工、难追溯、难培训。对应的解法不是再堆一套「大而全 MES 名词」，而是先问：
设计、校对、工艺指导与现场执行，能不能收进同一条数据链------少口头交接，多一次做对。
这正是该站主标题所指向的工程命题：线束制造，从经验到程序。
再往深一层看，纸质与微信群并不「原罪」------它们便宜、灵活，适合极小团队的临时协作。真正贵的是当订单品种变多、人员流动变快、客户开始要 PPAP / 审厂资料时，临时协作模式的隐性成本会指数上升：同一处变更要通知 N 个群；同一张图在工位上存在 M 个版本；同一次客诉要拼凑 K 份互不一致的记录。
程序化的目标，不是把车间变成「只认屏幕不认人」，而是让经验有载体、变更有版本、执行有记录。下文以公开站上的三款能力模块为案例：CAD 切口在「画与复用」，组装切口在「进站与质检」，MES 切口在「工单与追溯」------读法是能力边界与数据流，不是产品软文。
【图1】公开站首页 Hero：定位「从经验到程序」
【图2】传统方式 vs 程序化：痛点与收益对照（作者整理示意）
需要特别提醒的一点：首页上的「设计错误可降约 XX%」「周期缩短约 XX%」等指标，当前页面显示为 CMS 占位（多为 0%），并明确写着「公开行业数字化实践参考量级，非对本站产品效果承诺」 。本文一律按 「官网标注为行业数字化实践参考量级，非实测承诺」 处理，不把它们写成产品 ROI 结论。
2. 能力闭环：设计 → 组装 → 质检 → MES
公开站没有把能力写成空泛的「工业互联网」口号，而是给了一条可指回模块的闭环：
| 环节 | 公开站能力点（摘要） | 主要落在哪一模块 |
|---|---|---|
| 图纸与工艺数字化 | 图纸进站分析、规格与工艺结构化 | 智能线束组装 |
| CAD 绘图与模块库 | 浏览器画布、DXF 导入导出、模块复用 | 小七CAD助手 |
| 无纸化作业指导 | 按屏执行步骤与检查项 | 智能线束组装 |
| 质量与复盘 | 质检记录可导出，问题尽量前置到工程侧 | 智能线束组装 |
| 工单与进度可视 | 工单、在制与异常看板 | 智能MES（及执行层扩展） |
| 追溯与设备协同 | 人员/区域/设备结构化，操作留痕 | 智能MES |
【图3】能力闭环示意

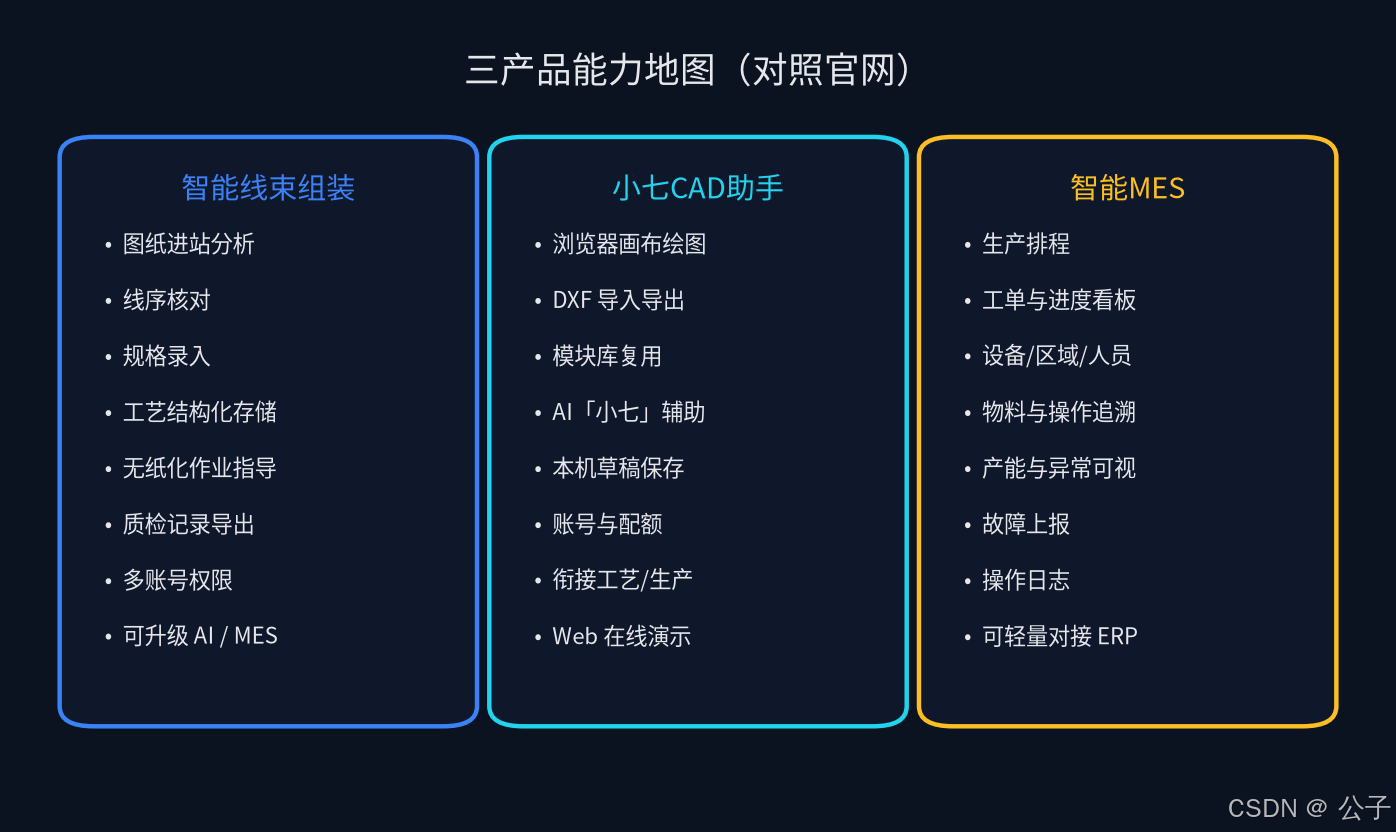

【图4】三模块能力地图
理解这套定位的关键，是把它当成线束场景的「桌面工作台 + 浏览器 CAD + 轻量执行层」组合，而不是一上来就对标重型工厂套件。选型时建议按这条链拆问题，而不是按 buzzword 选型。
3. 三模块详解
3.1 智能线束组装：图纸进站、工艺落地、质检可追溯
公开站对组装工作台的定位可概括为：把线束图纸分析、线序核对、规格录入、工艺存储、质检记录与权限管理，收进同一套桌面工作台。
公开能力列表中常见项包括：
- 图纸分析与线序核对
- 规格录入 + 工艺存储
- 质检记录与数据导出
- 多账号基础权限
- 可扩展到 AI 增强 / MES 执行层
对照「传统 vs 程序化」文案，组装现场最贵的往往是返工：图纸抄错、工艺版本乱、质检说不清。程序化侧的工程主张是------图纸进站自动/辅助分析、工艺与规格结构化、版本与权限可管理、问题尽量前置到工程侧、质检可导出复盘。
产品页还展示了客户端界面分区：主界面工作台、工艺与工具箱、工单与任务视图、投影/现场辅助、系统设置、多账号与权限------方便工艺/IT 用「是否贴合现有产线」做快速判断。

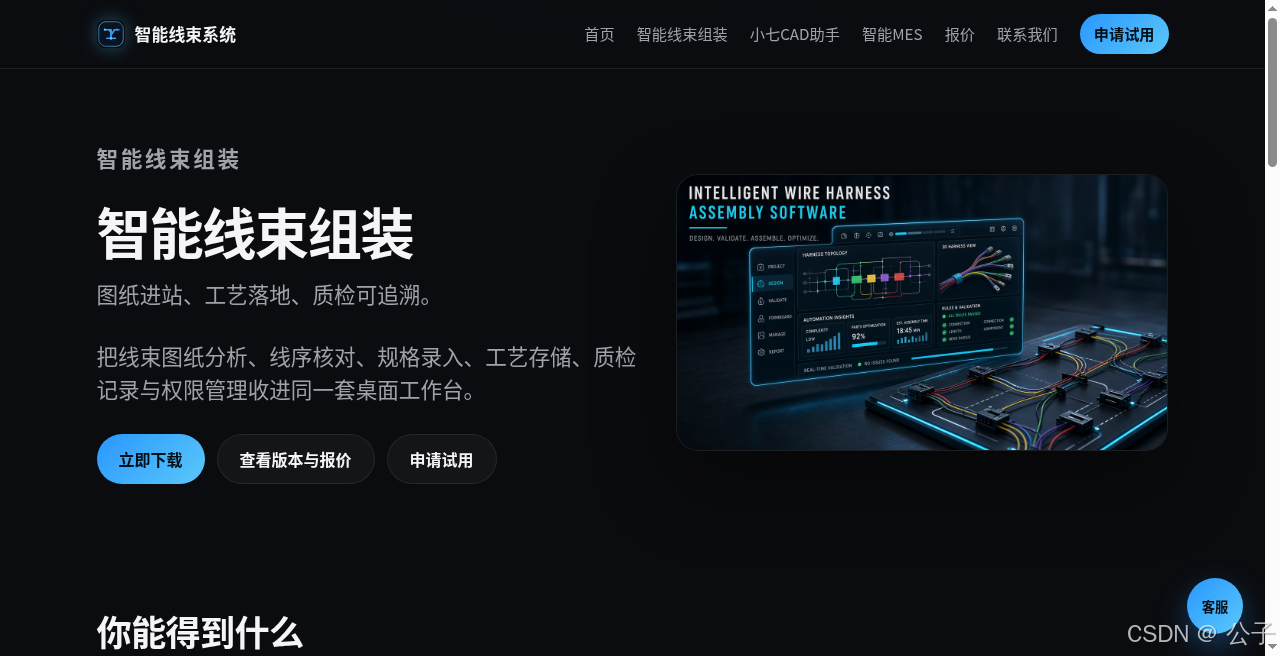

【图5】智能线束组装公开页界面示意
**谁更适合先评估这一模块：**线束加工产线想先压图纸核对与返工；质检/工艺需要可追溯记录；后续再把排程/工单接到执行层。
3.2 小七CAD助手：浏览器里的线束绘图工作台
技术基底公开写为 Cableassembly.ai.Draw.Web。
能力摘要（据公开列表）：
- 浏览器端 CAD 画布（直线 / 圆 / 多段线 / 标注等）
- DXF 导入导出与本机草稿保存
- 模块库：选中或整图沉淀为可复用模块
- AI「小七」识图与绘图辅助（官网公开能力列表中的宣称项，通常需登录与配额）
- 账号登录、配额与管理后台

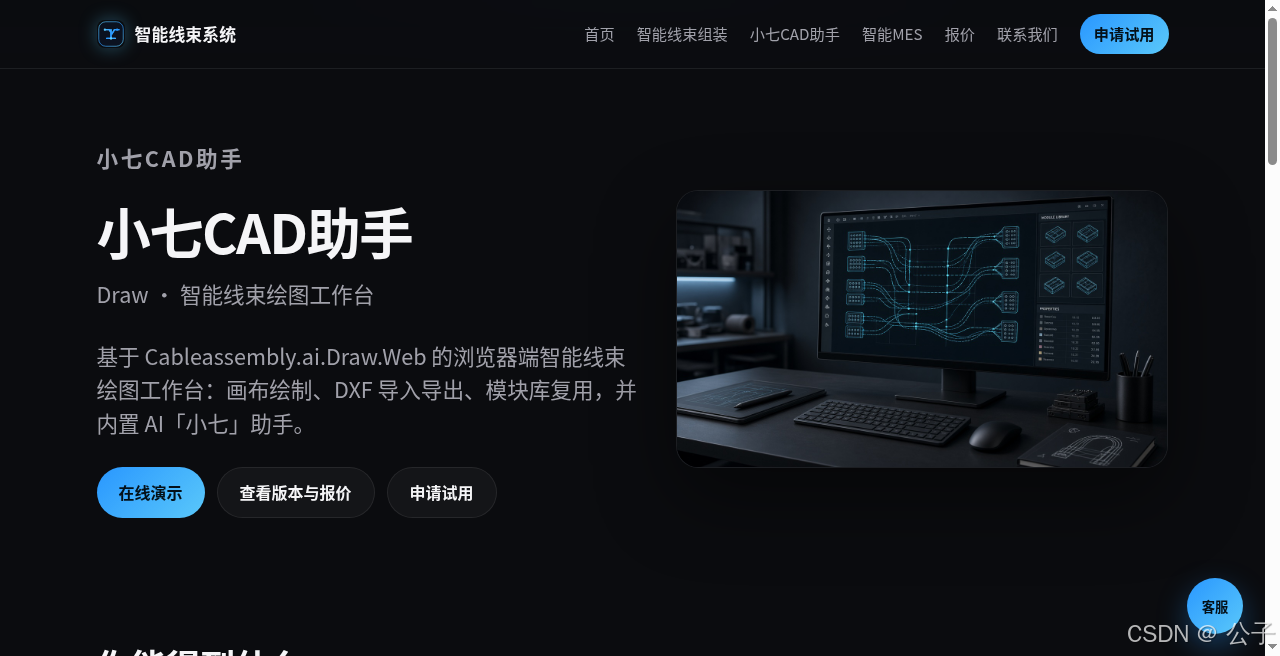

【图6】小七CAD 公开页

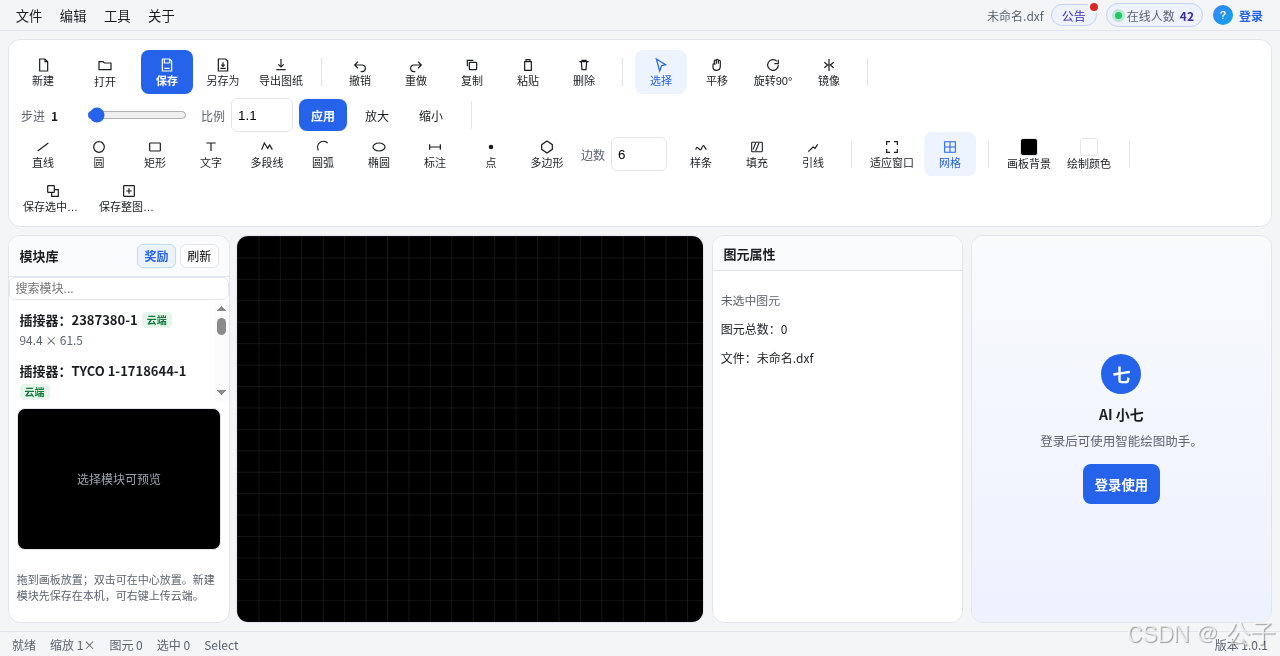

【图7】小七CAD 在线界面（版本约 1.0.1）：工具栏、模块库、AI 小七面板
从界面可以读出几个工程信号：
- DXF 是一等公民 ：文件名默认
未命名.dxf，导入导出是主路径，便于和现有 CAD / 客户图纸衔接。 - 模块库带云端标签：示例连接器条目带「云端」标识；提示「拖到画布；双击居中放置；新模块先本地保存再上传」。这是「可复用工艺」在设计侧的落点。
- AI 小七是独立面板 ：未登录时提示「登录后使用智能绘图助手」------评估时要把账号体系与模型调用成本单独列入清单（公开站对 TOKEN 自理有说明）。
传统分散绘图的痛点（本地各存一份、常用图元反复重画、改图难同步到工艺）与 Draw.Web「模块沉淀 + DXF 衔接上下游」的对照，公开站写得很清楚：绘图不只是「画出线」，而是让模块、DXF 与助手服务后续工艺与生产。
3.3 智能MES：从工单到追溯的轻量执行层
定位摘要：从工单到追溯，产线一眼可控。 轻量制造执行------排程、工单、追溯与产能可视化。
能力点（公开站）：
- 生产排程与工艺管控
- 设备对接与物料追溯
- 工单与库存联动
- 产能统计与异常可视
- 可轻量对接 ERP
界面分区包括：MES 控制台首页、设备管理、工程工单、用户/角色权限、区域管理、部门组织、通知下发、故障上报、操作日志。

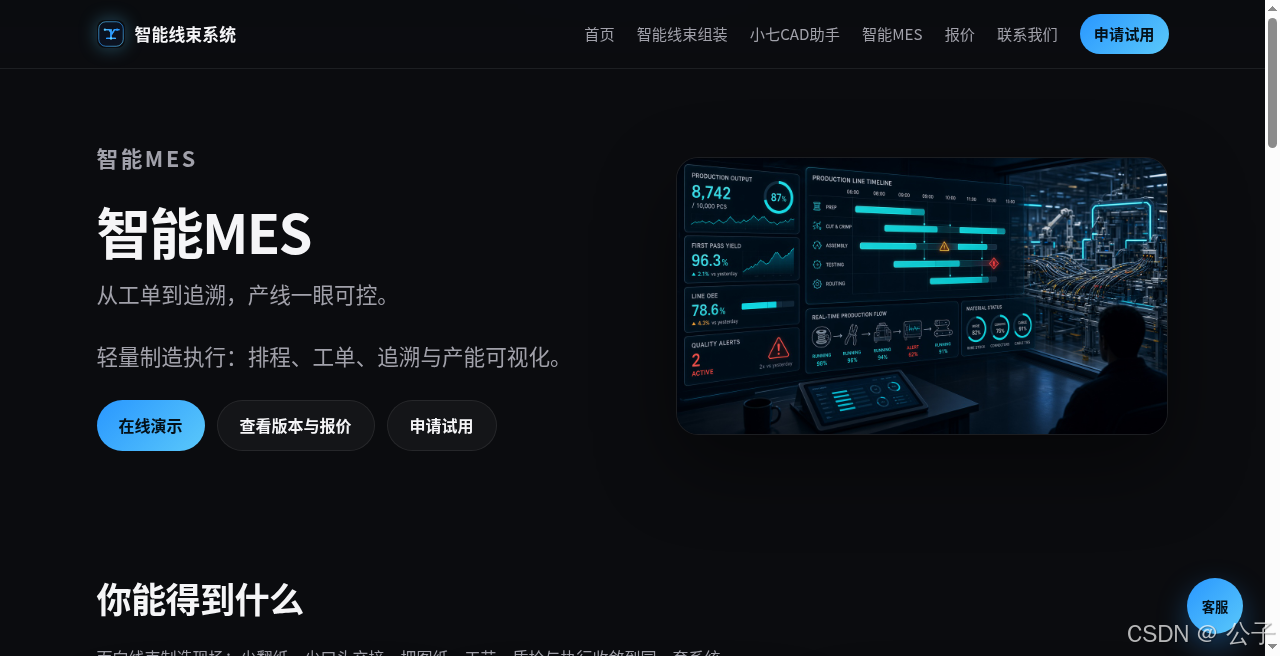

【图8】智能MES 公开页界面示意
传统车间「催单靠找人、在制靠口头、设备与工单脱节、客诉翻纸质」------轻量 MES 的工程主张是补上进度、设备与追溯，避免「图纸再好看，到车间断连」。
注意：营销图中的产量、OEE、良率等仪表盘数字属于界面示意，本文不将其当作实测产线数据引用。
3.4 三模块如何「咬合」，而不是三套孤岛
很多工厂上系统踩过的坑是：CAD 一套、工艺卡一套、MES 又一套，中间仍靠人工抄录。公开站这套组合的咬合点可以按数据流理解：
- 设计侧（小七CAD）：DXF / 模块库把「可画、可复用」做扎实；AI 小七若启用，是加速识图与问答，而不是替代工艺签字。
- 工程与现场侧（智能线束组装）：图纸进站后做线序核对、规格与工艺结构化，再变成可按屏执行的步骤与检查项；质检记录从同一工作台导出。
- 执行与管理侧（智能MES）：工单、在制、异常、设备/区域/人员结构化之后，催单和客诉才有「看板 + 日志」而不是「找人 + 翻纸」。
选型时建议先画一张自家产线的「断点图」：是设计改版同步不到现场？还是现场执行缺少检查项？还是客诉找不到批次操作记录？断在哪一环，就优先补哪一环的能力，再考虑是否叠加 AI 增强或 MES 执行层。
对实施同学，还有三个容易被忽视的接口问题：
- 版本真相源：工艺变更以组装工作台为准，还是以 CAD 模块库为准？需要书面约定。
- 账号与权限：设计、工艺、线长、质检是否分权；操作日志能否满足审厂抽查。
- 设备边：扫码枪、通断仪、投影辅助若要接入，按「简易 / 中度 / 深度」对接范围提前估周期与人力，而不是事后才发现接口缺口。
3.5 从「老师傅手感」到「可执行检查项」的工程含义
线束组装里，所谓经验，往往是一串未写进工艺卡的细节：剥皮长度公差、端子压接手感、分支固定顺序、哪些线要先预装。程序化并不是否定经验，而是要求把经验编码成可执行、可检查、可追溯的项。
公开站在组装模块上强调「问题尽量前置到工程侧」------含义是：能在图纸分析 / 线序核对阶段发现的问题，就不要拖到通断测试或装车后。这对工艺编制方式提出了新要求：
- 检查项要能对应到具体步骤，而不是「注意质量」这类空话；
- 规格字段（线径、颜色、端子型号）要结构化，才能支撑后续统计与预警；
- 变更要有版本与权限，避免微信群里「就改这一处」造成现场漂移。
如果产线暂时不上 AI 增强层，标准能力层把结构化与可导出做扎实 ，本身已经能显著降低「版本混乱」类返工；AI 能力（纠错、缺陷检测等）应视为叠加在结构化数据之上的官网公开能力列表中的宣称项，用试点线验证后再扩面。
4. 典型场景：汽车 / 家电 / 工程机械
公开站明确标注为场景化说明（非具名客户案例），选型时建议对照自家痛点，而不是当作交付承诺。
| 场景 | 公开站强调的痛点 | 更可能先吃到的能力 |
|---|---|---|
| 汽车线束工位 | 多品种小批量、换线频繁 | 数字化指导、模块复用、缩短切换准备 |
| 家电线束 | 新品打样改动量大 | CAD 与组装分析同链路，减少「改一处别处不知道」 |
| 工程机械线束 | 审厂与客诉要过程证据 | 工单、质检与关键操作留痕 |
实践上，很多工厂会走「组装工作台先上线 → CAD 模块库沉淀 → 再上 MES 看板」的阶梯，而不是三套并行大爆炸------这也和后文「标准能力层 / AI 增强层 / 执行层 MES」的分层一致。
5. 能力分层怎么读（不含报价）
公开站另有版本说明页；本文不转载任何价格数字，只按能力边界做概念分层，便于工程选型对照。

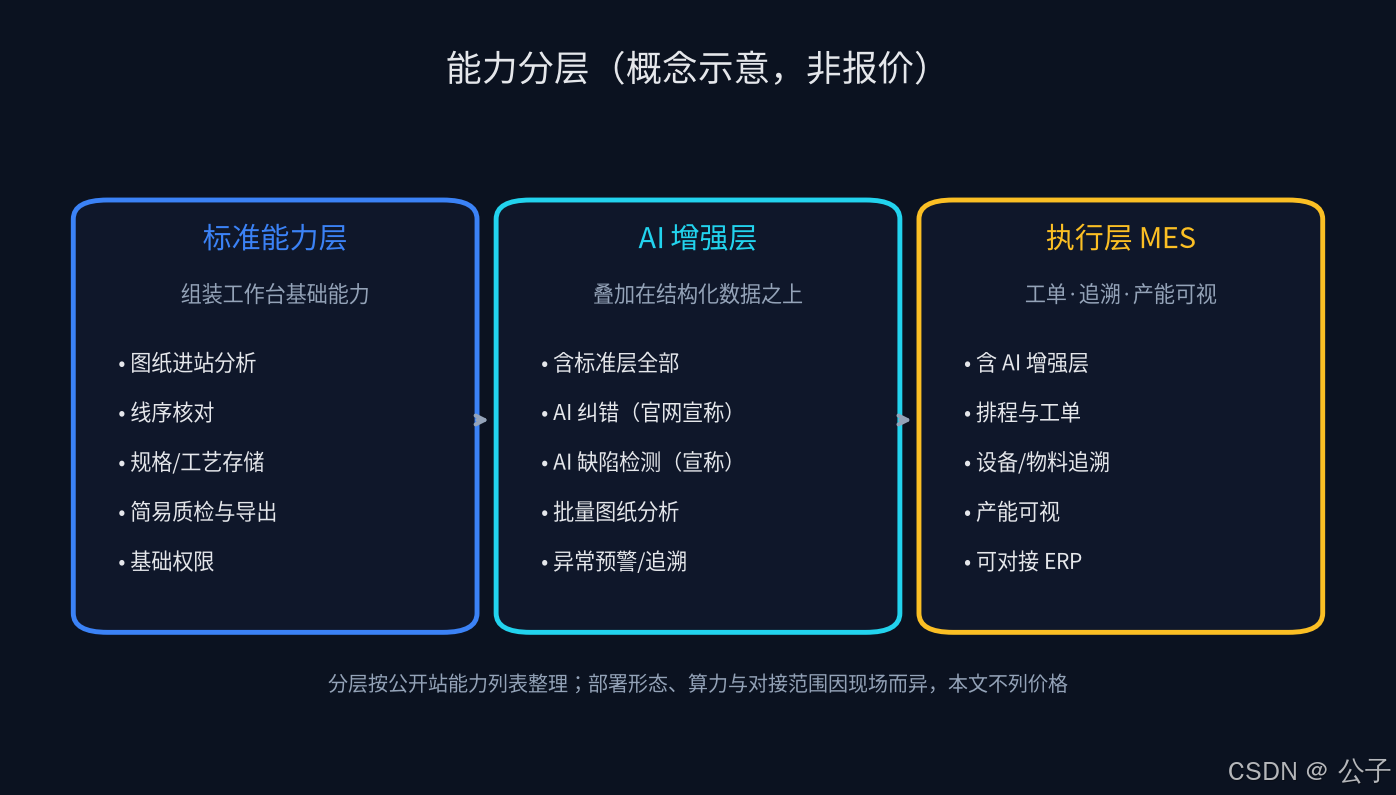

【图9】能力分层概念图（作者整理，非报价）
5.1 三层能力边界（据公开能力列表整理）
| 能力层 | 能力摘要（据公开站） | 典型适配表述（公开站口径） |
|---|---|---|
| 标准能力层 | 基础图纸分析、线序核对、规格录入、基础工艺存储、简易质检、数据导出、基础权限 | 工艺相对简单、订单量不大、先压版本与返工 |
| AI 增强层 | 含标准层；另含 官网公开能力列表中的宣称项：智能线束纠错、图像缺陷检测、自动工艺优化、批量一键图纸分析、生产数据智能统计、异常预警、多账号分级、数据追溯；算法持续迭代 | 批量订单、希望在结构化数据上叠加智能质检与预警 |
| 执行层 MES | 含 AI 增强层能力边界；另配备轻量 MES：排程、工艺流程管控、设备数据对接、物料追溯、产能统计、工单、库存联动、简易 ERP 对接 | 量产与全流程可视、需要工单/追溯闭环 |
5.2 成本边界（只谈范围，不谈价）
若评估带 AI 的能力层，公开站通常会注明：
- 模型调用的 TOKEN 费用需使用方自行承担；
- MES 部署所需服务器费用自理（按实际情况）。
也就是说：软件授权边界 ≠ 上线全成本。IT 选型清单里应单独列出 GPU/API TOKEN、服务器与运维，再和试点线验收口径对齐。
5.3 非标对接范围（按工时档理解，不列单价）
| 对接类型 | 内容示例 | 量级提示（公开站口径） |
|---|---|---|
| 简易非标 | 报表格式、基础字段、界面微调、打印模板、单一参数 | 短周期、单项小改 |
| 中度非标 | 专属工艺模板、统计逻辑、多格式图纸适配、权限体系、基础设备对接（扫码枪/检测仪） | 数个工作日量级 |
| 深度非标 | 定制 AI 检测模型、ERP/PLM/仓储深度对接、专属 MES 改造、多工厂联动等 | 按工时评估，周期更长 |
**关于 AI 功能的表述纪律：**纠错、缺陷检测、自动工艺优化等仅出现在公开能力列表中，本文统一写作 「官网公开能力列表中的宣称项」，未做第三方验证，也不应在对外材料中写成「已验证准确率」。
6. 选型与落地 Checklist（工艺 / IT / 车间）

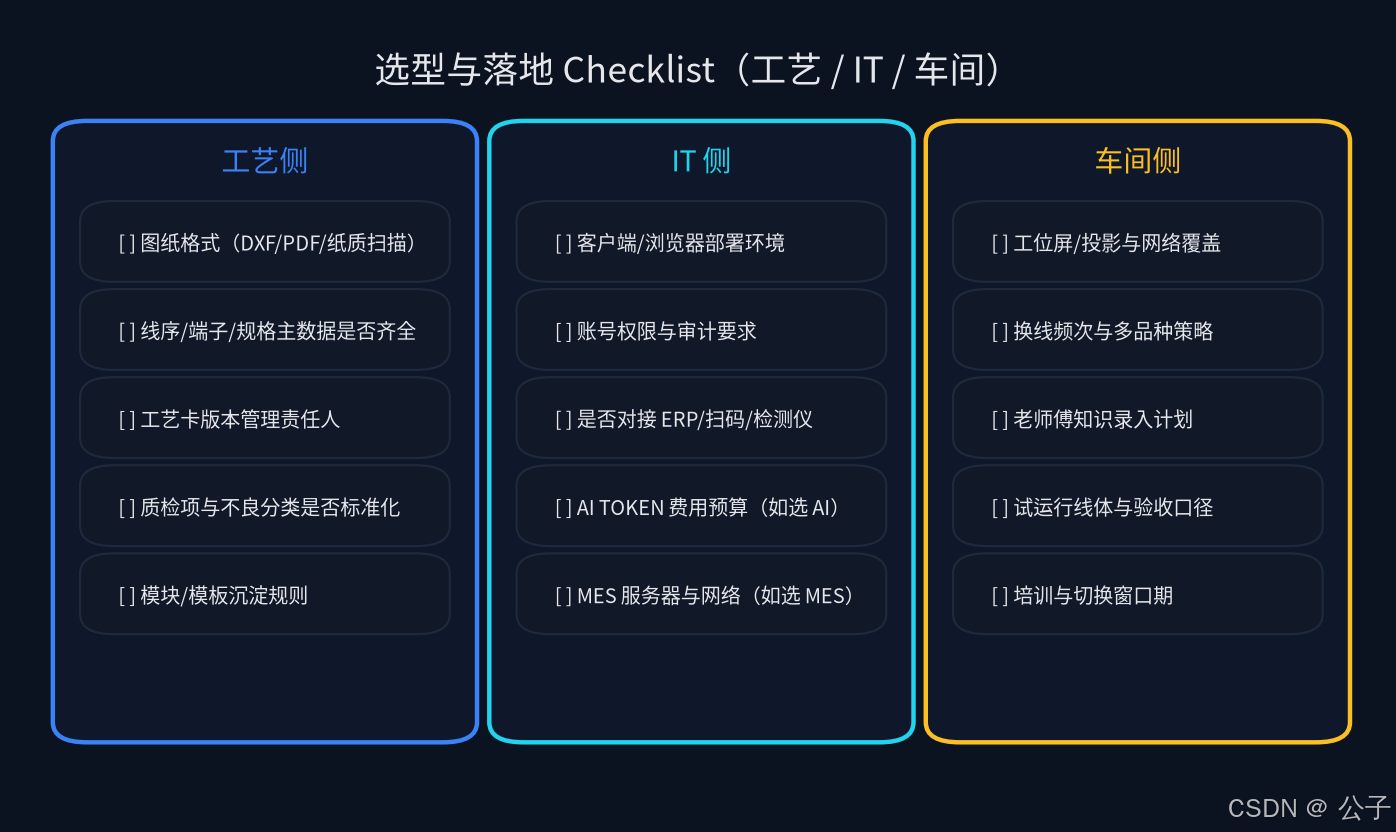

【图10】落地 Checklist
工艺侧
- 客户/内部图纸主流格式是什么（DXF / PDF / 扫描件）？
- 线序、端子、线规、颜色等主数据是否结构化？
- 工艺卡变更谁签字、旧版如何作废？
- 质检项与不良分类是否能导出复盘？
- 哪些连接器/子束适合沉淀进模块库？
IT 侧
- 组装客户端部署环境（Windows 版本、权限、杀软）是否摸底？
- CAD 走浏览器：内网策略、证书、账号与配额如何管？
- 是否需要对接扫码枪、检测仪、现有 ERP？对接深度落在哪一档？
- 若评估 AI 增强层：TOKEN 预算与调用审计谁负责？
- 若评估 MES：服务器规格、备份、操作日志与权限模型是否满足审厂？
车间侧
- 工位是否有屏 / 投影？网络是否覆盖到线边？
- 换线频次与多品种策略是否匹配「按屏作业」？
- 老师傅经验如何录入（模块、检查项、禁忌事项）？
- 试运行选哪条线？验收口径是「少返工」还是「可追溯」？
- 培训窗口与切换期产能缓冲是否预留？
一条务实路径：标准能力层先跑通「图纸进站 + 工艺存储 + 质检导出」→ 模块库与 CAD 协同 → 再评估 AI 增强层 / 执行层 MES 是否值得上阶梯。
7. 公开资料入口（引用，非推广）
以下链接仅作公开资料引用，便于读者自行核对原文；本文不提供电话、邮箱，也不附带试用/报价类引导文案。
- 产品站首页：https://cableassembly.fantasyclaw.top/
- 模块页：
- 智能线束组装：/products/cableassembly
- 小七CAD助手：/products/draw
- 智能MES：/products/mes
- 版本说明页（若需自行核对分层，本文不摘录价格）：/pricing
页脚可见支持方表述为深圳海蓝智能科技提供支持；其余联系方式以官网实时页脚为准，本文不转载。
7.1 和「大而全 MES / 重型 CAD」怎么比（选型口径，非竞品评测）
公开站信息不足以做竞品打分，但可以用三个问题做自我对照：
| 问题 | 若回答偏「是」 | 更贴近的能力层/模块 |
|---|---|---|
| 是否先要解决图纸核对、工艺版本、质检导出？ | 是 | 智能线束组装 · 标准能力层起步 |
| 是否需要浏览器协作绘图与模块库沉淀？ | 是 | 小七CAD助手（可与组装并行） |
| 是否已有结构化工艺，缺的是工单/追溯/产能看板？ | 是 | 智能MES / 执行层 |
| 是否强依赖视觉缺陷检测 / 智能纠错？ | 是 | 先看 AI 增强层宣称能力 + TOKEN 成本，再试点 |
不要用「有没有 AI」当唯一评分项。线束现场更常赢在：换线是否少翻纸、变更是否少漏改、客诉是否找得到记录。
8. 结语
线束制造的数字化，难点往往不在「再买一个看板」，而在于：设计改一处，工艺与现场能不能跟着对齐；客诉来了，过程证据能不能一次找齐。
公开站把答案拆成三块可指认的模块------组装工作台、小七CAD、轻量 MES------再用标准能力层 / AI 增强层 / 执行层 MES 把能力边界写清楚。对工程同学来说，更有用的读法是：
- 用能力闭环对照自家断点（设计、组装、质检、执行）；
- 把公开站 AI 与 ROI 数字当作宣称项 / 参考量级，用试运行数据自己验收；
- 把 TOKEN、服务器、非标对接范围算进真实 TCO（自行向公开资料核对，本文不列价格）。
从经验到程序，第一步通常不是「全面智能」，而是让图纸、工艺与记录不再靠微信群漂移。若产线正在被返工和追溯拖住，可用一条真实工单自测闭环是否成立，再决定是否上更高能力层------验收口径应来自自家数据，而不是营销页数字。
*本文图片含公开站截图与作者整理示意图；功能与表述以官网实时页面为准。截稿参考日期：2026-09-20（Asia/Shanghai）。基于公开站信息的技术阅读，非测评非广告。*在这里插入图片描述在这里插入图片描述
