从“程序是什么”到 NEMU：用代码读懂 PA1《开天辟地的篇章》

本文基于 ysyx-workbench/nemu 的实际代码，梳理 PA1《开天辟地的篇章》中的核心思想：

计算机由存储器、CPU、寄存器、PC 和指令组成；程序运行的本质，是"取指、执行、更新 PC"的不断循环，也是一个宏大的状态机。

---

摘要

PA1《开天辟地的篇章》从一个最简单的计算机模型出发，介绍了：

• 存储器；
• CPU；
• 运算器；
• 寄存器；
• 指令；
• 程序计数器 PC；
• 取指、执行、更新 PC 的循环；
• 程序的状态机视角。

NEMU 正是这个模型的工程化实现。本文将会把这些概念逐一对应用户代码中的：

nemu/src/memory/paddr.c
nemu/src/cpu/cpu-exec.c
nemu/src/isa/riscv32/init.c
nemu/src/isa/riscv32/inst.c
nemu/src/isa/riscv32/include/isa-def.h
nemu/src/monitor/sdb/sdb.c

最终你会看到：

存储器  -> pmem
CPU     -> CPU_state cpu
寄存器  -> cpu.gpr[32]
PC      -> cpu.pc
指令    -> inst_fetch() + decode_exec()
运算器  -> inst.c 中各指令的 C 表达式
执行循环 -> exec_once() + execute()
状态机  -> cpu + pmem + PC 的连续状态转移

---

关键词

riscv32、NEMU、AbstractMachine、PA、ysyx、计算机系统、模拟器、状态机

---

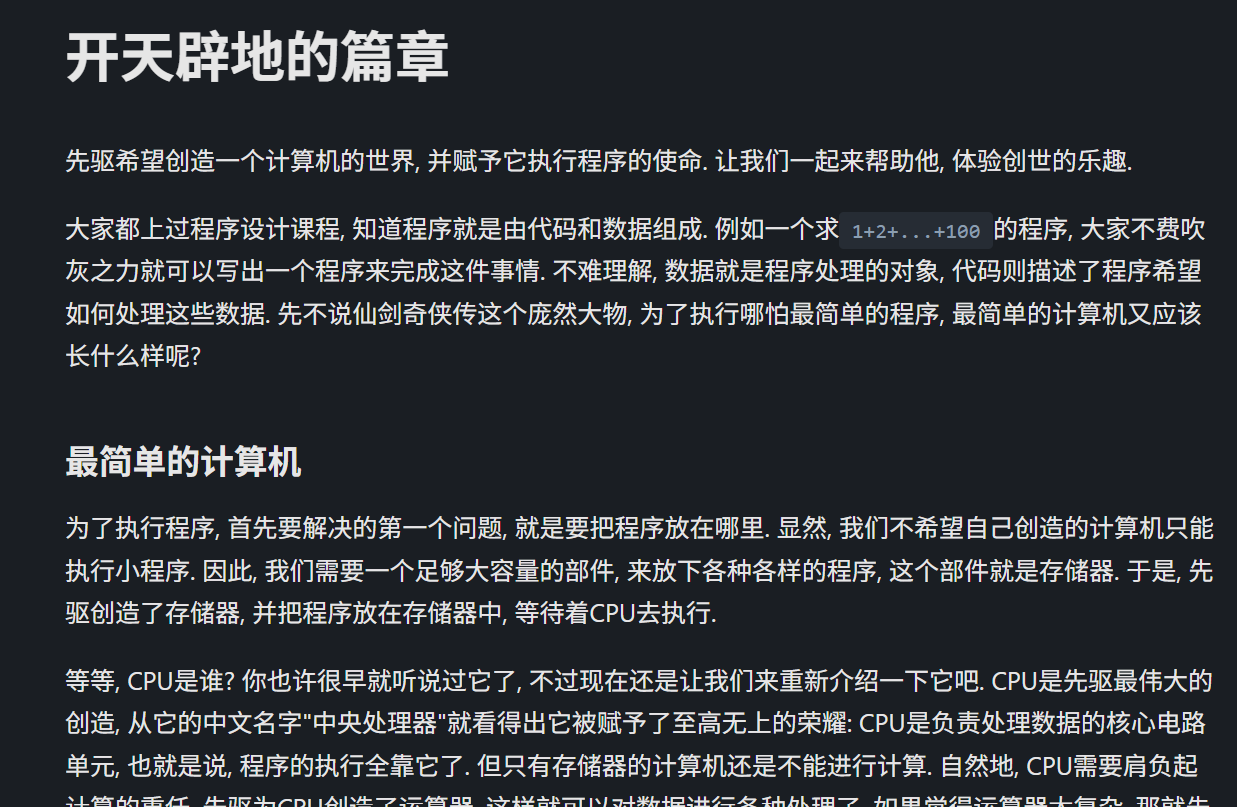

一、讲义的核心：程序如何在计算机上运行

讲义先提出一个问题：

为了执行哪怕最简单的程序，最简单的计算机应该长什么样？

答案是：

存储器 + CPU + 寄存器 + PC + 指令

计算机只需要反复做一件事：

while (1) {
  从 PC 指示的存储器位置取出指令;
  执行指令;
  更新 PC;
}

NEMU 中对应的代码就是：

static void exec_once(Decode *s, vaddr_t pc) {
  s->pc = pc;
  s->snpc = pc;
  isa_exec_once(s);
  cpu.pc = s->dnpc;
}

这四行代码基本就是讲义核心思想的直接翻译。

---

二、存储器：对应 NEMU 中的 pmem

讲义说：

为了执行程序，首先要解决程序放在哪里的问题。

这个能够放下程序的部件就是存储器。

在 NEMU 中，存储器位于：

nemu/src/memory/paddr.c

核心定义：

#if defined(CONFIG_PMEM_MALLOC)
static uint8_t *pmem = NULL;
#else
static uint8_t pmem[CONFIG_MSIZE] PG_ALIGN = {};
#endif

当前配置：

CONFIG_MBASE=0x80000000
CONFIG_MSIZE=0x8000000

因此 NEMU 模拟的客户机物理内存是：

[0x80000000, 0x87ffffff]

也就是 128 MiB。

客户机地址到主机数组的转换：

uint8_t* guest_to_host(paddr_t paddr) {
  return pmem + paddr - CONFIG_MBASE;
}

例如：

客户机地址 0x80000000 -> pmem[0]
客户机地址 0x80000004 -> pmem[4]

AM 程序最终生成的 .bin 会被加载到：

fread(guest_to_host(RESET_VECTOR), size, 1, fp);

也就是从：

0x80000000

开始放入存储器。

因此：

讲义中的"存储器" = NEMU 中的 pmem

---

三、CPU：对应 NEMU 中的 CPU_state cpu

讲义说：

CPU 是负责处理数据的核心电路单元，程序的执行全靠它。

NEMU 中的 CPU 状态定义在：

nemu/src/isa/riscv32/include/isa-def.h

代码：

typedef struct {
  word_t gpr[32];
  vaddr_t pc;

  word_t mstatus;
  word_t mtvec;
  word_t mepc;
  word_t mcause;
} riscv32_CPU_state;

在 NEMU 中有一个全局 CPU：

CPU_state cpu = {};

这个 cpu 可以理解成：

当前这台虚拟 riscv32 计算机的全部 CPU 状态

其中包括：

gpr[32]   32 个通用寄存器
pc        程序计数器
mstatus   CPU 状态控制寄存器
mtvec     trap 入口地址
mepc      异常返回地址
mcause    异常原因

也就是说：

讲义中的"CPU" = NEMU 中的 CPU_state cpu

---

四、寄存器：对应 cpu.gpr[32]

讲义说：

CPU 把正在处理的数据暂时放在寄存器中。

NEMU 中：

nemu/src/isa/riscv32/local-include/reg.h

定义：

#define gpr(idx) (cpu.gpr[check_reg_idx(idx)])

在 inst.c 中进一步定义：

#define R(i) gpr(i)

于是：

R(1)

表示访问寄存器 x1；

R(10)

表示访问寄存器 a0。

RISC-V 的 32 个通用寄存器包括：

x0  = zero
x1  = ra
x2  = sp
x3  = gp
x4  = tp
x5  = t0
...
x10 = a0
...
x31 = t6

其中 x0 必须恒为 0，所以 inst.c 最后有：

R(0) = 0;

对应关系是：

讲义中的"寄存器" = cpu.gpr[32]

---

五、PC：对应 cpu.pc

讲义说：

CPU 要知道当前执行到哪一条指令，因此需要程序计数器 PC。

NEMU 中：

cpu.pc

就是 PC。

初始化时：

static void restart() {
  cpu.pc = RESET_VECTOR;
  cpu.gpr[0] = 0;
}

void init_isa() {
  memcpy(guest_to_host(RESET_VECTOR), img, sizeof(img));
  restart();
}

因此一开始：

cpu.pc = 0x80000000

随后 CPU 会：

从 cpu.pc 取指令
执行指令
更新 cpu.pc

对应关系是：

讲义中的"PC" = cpu.pc

---

六、指令：从 inst_fetch() 到 decode_exec()

讲义说：

指令用来告诉 CPU 对数据进行什么处理。

在 NEMU 中，指令处理分为两步：

1. 取指令；
2. 译码并执行。

6.1 取指令

代码：

int isa_exec_once(Decode *s) {
  s->isa.inst = inst_fetch(&s->snpc, 4);
  return decode_exec(s);
}

inst_fetch() 从 PC 指向的存储器位置读取 4 字节：

cpu.pc = 0x80000000
  -> 读取 0x80000000 ~ 0x80000003
  -> 得到一条 32 位 riscv32 指令

例如 ebreak 的机器码是：

0x00100073

它在内存中的字节顺序是：

73 00 10 00

6.2 译码

译码核心在：

nemu/include/cpu/decode.h

代码：

#define INSTPAT(pattern, ...) do { \
  uint64_t key, mask, shift; \
  pattern_decode(pattern, STRLEN(pattern), &key, &mask, &shift); \
  if ((((uint64_t)INSTPAT_INST(s) >> shift) & mask) == key) { \
    INSTPAT_MATCH(s, ##__VA_ARGS__); \
    goto *(__instpat_end); \
  } \
} while (0)

它的思想是：

指令二进制位
  & mask
  == key

则匹配成功。

例如 addi 的模式：

INSTPAT("??????? ????? ????? 000 ????? 00100 11",
        addi, I, R(rd) = src1 + imm);

例如 add：

INSTPAT("0000000 ????? ????? 000 ????? 01100 11",
        add, R, R(rd) = src1 + src2);

例如 sub：

INSTPAT("0100000 ????? ????? 000 ????? 01100 11",
        sub, R, R(rd) = src1 - src2);

所以：

讲义中的"指令" = inst_fetch() + decode_exec() + INSTPAT

---

七、运算器：对应 inst.c 中的 C 表达式

讲义说：

CPU 需要运算器，才能对数据进行处理。

NEMU 是软件模拟器，没有独立的硬件 ALU。

每条指令的运算逻辑直接写在 inst.c 中。

例如：

加法

R(rd) = src1 + src2;

立即数加法

R(rd) = src1 + imm;

减法

R(rd) = src1 - src2;

逻辑与

R(rd) = src1 & src2;

逻辑左移

R(rd) = src1 << (src2 & 0x1f);

所以：

讲义中的"运算器" = inst.c 中各指令的 C 表达式

---

八、取指、执行、更新 PC：exec_once()

讲义中的循环：

while (1) {
  从 PC 指示的存储器位置取出指令;
  执行指令;
  更新 PC;
}

在 NEMU 中对应：

static void exec_once(Decode *s, vaddr_t pc) {
  s->pc = pc;
  s->snpc = pc;
  isa_exec_once(s);
  cpu.pc = s->dnpc;
}

逐行解释：

代码	含义
s->pc = pc;	记录当前指令地址
s->snpc = pc;	记录顺序下一条指令地址
isa_exec_once(s);	取指令并执行
cpu.pc = s->dnpc;	更新 PC

其中 s->dnpc 是：

dynamic next PC
下一条动态执行的指令地址

普通指令：

s->dnpc = s->pc + 4

分支指令：

s->dnpc = 分支目标地址

因此：

讲义中的"取指 -> 执行 -> 更新 PC" = exec_once()

---

九、程序是状态机：execute() 循环

讲义认为：

程序运行就是计算机状态不断发生确定性的转移。

NEMU 中：

static void execute(uint64_t n) {
  Decode s;
  for (; n > 0; n--) {
    if (nemu_state.state != NEMU_RUNNING) {
      break;
    }

    exec_once(&s, cpu.pc);
    g_nr_guest_inst++;
    trace_and_difftest(&s, cpu.pc);
    IFDEF(CONFIG_DEVICE, device_update());
  }
}

一次 exec_once() 就是一次状态转移：

旧状态：
  cpu.pc
  cpu.gpr[32]
  pmem

执行一条指令

新状态：
  cpu.pc
  cpu.gpr[32]
  pmem

整个程序就是：

S0 -> S1 -> S2 -> S3 -> ... -> Sn

其中每个状态 Si 都由：

(寄存器, PC, 内存)

组成。

所以：

讲义中的"程序是状态机" = execute() + CPU + PMEM

---

十、1+2+...+100 例子在 riscv32 中如何对应

讲义给出：

mov  r1, 0
mov  r2, 0
addi r2, r2, 1
add  r1, r1, r2
blt  r2, 100, 2
jmp  5

在 riscv32 中可以写成：

li    t0, 0
li    t1, 0

loop:
addi  t1, t1, 1
add   t0, t0, t1
blt   t1, 100, loop
j     .

对应你的 inst.c：

li

INSTPAT("??????? ????? ????? 000 ????? 00100 11",
        addi, I, R(rd) = src1 + imm);

add

INSTPAT("0000000 ????? ????? 000 ????? 01100 11",
        add, R, R(rd) = src1 + src2);

blt

INSTPAT("??????? ????? ????? 100 ????? 11000 11",
        blt, B,
        if (!(src1 < src2)) s->dnpc = s->pc + 4);

j

通常由 jal 实现：

INSTPAT("??????? ????? ????? ??? ????? 11011 11",
        jal, J, R(rd) = s->pc + 4);

执行过程中不断修改：

cpu.gpr[t0]
cpu.gpr[t1]
cpu.pc

这正是讲义中所说的：

程序通过指令不断改变计算机状态

---

十一、用 SDB 观察状态机

你的 SDB 支持：

si
info r
x
p
w
b

它们和讲义中的状态机视角完全对应。

si：单步执行

执行一条指令，观察一次状态转移。

info r：查看寄存器

void isa_reg_display() {
  int i;
  for (i = 0; i < 32; i++) {
    printf("%s\t0x%08x\t%u\n",
           regs[i], cpu.gpr[i], cpu.gpr[i]);
  }
  printf("pc\t0x%08x\t%u\n", cpu.pc, cpu.pc);
}

x：查看内存

word_t data = vaddr_read(addr + i * 4, 4);
printf("0x%08x: 0x%08x\n", addr + i * 4, data);

p：计算表达式

word_t res = expr(args, &succ);
if (succ) {
  printf("%s = 0x%08x (%u)\n", args, res, res);
}

b：设置断点

word_t addr = expr(args, &succ);
if (succ) {
  new_bp(addr);
}

因此你可以用 SDB 观察：

当前 PC
当前寄存器
当前内存
当前表达式

这就是讲义所说的：

从状态机视角理解程序行为

---

十二、概念对照总表

讲义概念	NEMU 代码
存储器	pmem in paddr.c
物理内存起点	CONFIG_MBASE=0x80000000
CPU	CPU_state cpu
寄存器	cpu.gpr[32]
PC	cpu.pc
取指令	inst_fetch()
译码	decode_exec() + INSTPAT
运算器	inst.c 中的 C 表达式
执行一条指令	exec_once()
更新 PC	cpu.pc = s->dnpc
取指执行循环	execute()
状态机	CPU + PMEM + PC 的连续状态
调试观察	SDB：si/info r/x/p/w/b

---

十三、结合你的代码，两个需要特别注意的点

1. g_print_step 不要强制打开

你当前代码里有：

g_print_step = true;

这会让 c 和批处理模式都逐条打印指令，破坏 SDB 和批处理的预期行为。

更合理的写法是：

g_print_step = (n < MAX_INST_TO_PRINT);

这样：

• si 3 打印 3 条；
• c 不逐条打印；
• -b 批处理模式不会输出大量日志。

2. ebreak 要和 nemu_trap 配套

AM 的 halt()：

void halt(int code) {
  nemu_trap(code);
  while (1);
}

nemu_trap() 在 riscv32 中展开为：

mv a0, code
ebreak

NEMU 必须在 inst.c 中正确识别 ebreak，并让 nemu_state.state 变成：

NEMU_END

否则程序无法正常结束。

---

十四、总结

《开天辟地的篇章》讲的是：

最简计算机 = 存储器 + CPU + 寄存器 + PC + 指令

你的 NEMU 代码实现的是：

pmem
  = 存储器

cpu.gpr[32]
  = 寄存器

cpu.pc
  = PC

inst_fetch()
  = 从存储器取指令

decode_exec() + INSTPAT
  = 译码并执行

R(rd) = ...
  = 运算器修改寄存器

cpu.pc = s->dnpc
  = 更新 PC

execute()
  = 取指、执行、更新 PC 的无限循环

SDB
  = 观察状态机的工具

最终，程序运行的本质就是：

初始状态
  -> 取指
  -> 执行
  -> 更新 PC
  -> 新状态
  -> 取指
  -> 执行
  -> 更新 PC
  -> ...

这就是从静态代码到动态状态机的过程，也是 NEMU 正在模拟的"计算机世界"。
