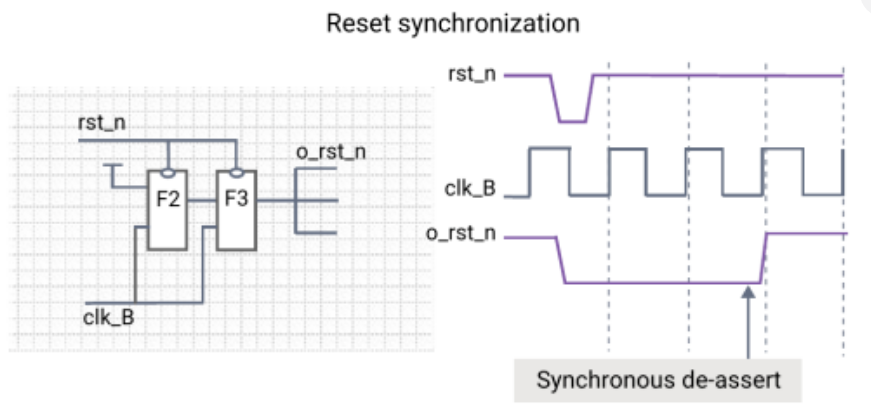

今天，继续学习CDC跨时钟域问题。看下图：
这张图片展示的是数字电路设计中一个非常关键的概念：复位同步化（Reset Synchronization），特别是针对异步复位信号的同步释放（de-assertion），以避免亚稳态和确保系统可靠启动。
一、整体结构概览
图像分为左右两部分：
-
左侧 ：电路图 ------ 展示了如何用两个触发器（F2, F3）对异步复位信号
rst_n进行同步化处理，输出同步后的复位信号o_rst_n。 -
右侧 ：时序波形图 ------ 展示了输入异步复位
rst_n、时钟clk_B和输出同步复位o_rst_n的时间关系，特别标注了"Synchronous de-assert"（同步释放）。
二、左侧电路图详解
1. 元件说明：
-
rst_n：异步低电平有效复位信号（active-low asynchronous reset）。它可能来自外部或不同时钟域，因此是"异步"的。
-
clk_B：目标时钟域的主时钟。所有同步操作都基于这个时钟。
-
F2, F3：两个D触发器（Flip-Flop），构成经典的"双级同步器"结构。
-
o_rst_n：经过同步处理后的复位信号，用于驱动本时钟域内的其他逻辑。
2. 连接方式：
-
rst_n同时连接到 F2 和 F3 的异步复位端（通常标记为 CLR 或 RST，图中用小圆圈表示低电平有效）。 -
F2 的数据输入 D 接高电平（T = 1，即常数1），时钟接
clk_B。 -
F2 的输出 Q 连接到 F3 的数据输入 D。
-
F3 的时钟也接
clk_B，其输出 Q 即为o_rst_n。 -
注意：F2 和 F3 的异步复位端都被
rst_n控制 ------ 这意味着当rst_n=0时，两个触发器都会被强制清零（输出0）；当rst_n=1时，它们开始在时钟边沿采样数据。
✅ 这是一个标准的"异步复位 + 同步释放"电路结构。
三、右侧时序波形图详解
1. 信号定义：
-
rst_n（紫色）：原始异步复位信号。在某个时刻被拉低（assert），然后又被拉高（de-assert）。
-
clk_B（灰色）：目标时钟域的时钟，周期性方波。
-
o_rst_n（紫色）：同步后的复位输出信号。
2. 关键行为分析：
（1）复位断言（Assert）阶段：
-
当
rst_n被拉低时，F2 和 F3 立即被异步清零 →o_rst_n立刻变为低电平（即使不在时钟边沿）。 -
这保证了复位能立即生效，不受时钟限制 ------ 符合"异步复位"的特性。
（2）复位释放（De-assert）阶段：
-
当
rst_n被拉高（释放）时，F2 和 F3 不再被强制清零，但它们的输出不会立刻变化。 -
F2 在下一个
clk_B上升沿采样 D=1 → 输出变高。 -
F3 在再下一个
clk_B上升沿采样 F2 的输出（此时已是1）→ 输出变高。 -
因此，
o_rst_n是在第二个时钟上升沿之后才从低变高 ------ 实现了"同步释放"。
📌 图中标注 "Synchronous de-assert" 并指向
o_rst_n上升沿的位置，强调这是与时钟对齐的释放动作。
四、为什么需要这样做？------ 设计动机
问题背景：
如果直接使用异步复位信号去复位多个寄存器，而该复位信号在释放时没有与时钟对齐，可能导致：
亚稳态（Metastability）：某些寄存器在复位释放瞬间处于不确定状态。
复位不一致（Reset Skew）：不同寄存器在不同时间退出复位状态，导致逻辑错误。
功能异常：比如计数器未归零就开始计数，状态机进入非法状态等。解决方案：
通过两级触发器同步器，将异步复位的释放过程同步到目标时钟域，确保：
✅ 所有受 o_rst_n 控制的寄存器在同一时钟周期内同时退出复位状态
✅ 避免亚稳态传播到后续逻辑
✅ 满足建立/保持时间要求，提高系统可靠性
五、为何只用两级？
-
第一级（F2）负责捕获异步信号的变化，可能会进入亚稳态。
-
第二级（F3）提供一个时钟周期的时间来让第一级稳定下来，从而大大降低亚稳态传递的概率。
-
在实际工程中，对于复位信号这种低频且重要的控制信号，两级同步器已足够安全（MTBF > 系统寿命）。
六、总结：核心思想
"异步复位，同步释放"-
Assert（置位）：异步发生，立即生效 → 快速响应复位需求。
-
De-assert（释放）：同步于时钟边沿 → 保证系统安全、一致地恢复正常运行。
这是一种广泛应用于 FPGA/ASIC 设计中的最佳实践，尤其适用于跨时钟域复位管理或多模块协同启动场景。
