想在自己的程序里接入海康摄像头（实时画面、控制云台转向、录像、拍照），就绕不开海康官方的 HCNetSDK 。它本质是一套 C/C++ 编写的非托管 DLL，C# 通过 P/Invoke（DllImport）来调用。本文用一个完整的 WinForms 练习程序，带你走完海康摄像头二开的标准流程：SDK 初始化 → 设备登录 → 实时预览 → 云台 PTZ 控制 → 录像 → JPEG 抓图，每一步都给出代码、关键参数和错误排查。适合第一次接触海康 SDK、有 C# 基础的初学者。

---

一、海康 SDK 二次开发准备

1.1 SDK 是什么、从哪获取

海康为各类网络摄像机、NVR、球机提供了统一的 设备网络 SDK（HCNetSDK）。我们常用的功能（登录、预览、回放、云台、布防、抓图、参数配置）都封装在里面。SDK 可以在海康威视开放平台下载，注意选择与自己程序匹配的版本（本文使用 64 位库）。

解压后的 SDK 里，开发主要用到两部分：

• 库文件（根目录的 dll） ：如 HCNetSDK.dll、HCCore.dll、PlayCtrl.dll（播放库）、hlog.dll、hpr.dll、MP_Render.dll、SuperRender.dll 以及 libcrypto/libssl 等依赖库；
• HCNetSDKCom 文件夹 ：按功能拆分的组件库，如 HCPreview.dll（预览）、HCPlayBack.dll（回放）、HCAlarm.dll（报警布防）、HCCoreDevCfg.dll（配置）等。

海康 SDK 还提供了各语言的调用示例，其中 C# 示例里的 CHCNetSDK.cs 已经用 DllImport 把成百上千个函数、结构体、常量全部声明好了。我们直接把这个文件引入工程即可，不需要自己从头声明。

1.2 工程搭建（初学者最容易踩的环境坑）

1. 新建 WinForms 项目（本文为 .NET Framework 4.7.2），把官方示例中的 CHCNetSDK.cs 加入项目；
2. 平台必须和 DLL 一致 ：64 位 DLL 就把项目目标平台设为 x64（项目属性 → 生成 → 目标平台），否则会报"无法加载 DLL"；
3. 把 SDK 的库文件 dll 和整个 HCNetSDKCom 文件夹拷贝到程序运行目录（bin\Debug）；
4. C# 调用非托管 DLL 的原理是 P/Invoke，形如：

// CHCNetSDK.cs 内部就是这样声明 SDK 函数的，DllImport 指定非托管 dll
[DllImport("HCNetSDK.dll")]
public static extern bool NET_DVR_Init();

只要理解"CHCNetSDK 这个静态类里封装了所有 SDK 函数，我们像调用普通 C# 静态方法一样调用它们"即可。

---

二、程序界面与运行效果

界面分为几个区域：

• 左侧一个大的 PictureBox：用来显示摄像头实时画面；
• 登录授权、画面预览 按钮；
• 云台控制区 ：上、下、左、右方向键，一个 Auto 自动巡航按钮，以及一个云台速度下拉框（1~7 档）；
• Start Record / Stop Record：开始/停止录像；
• 拍照：抓取一张 JPEG。

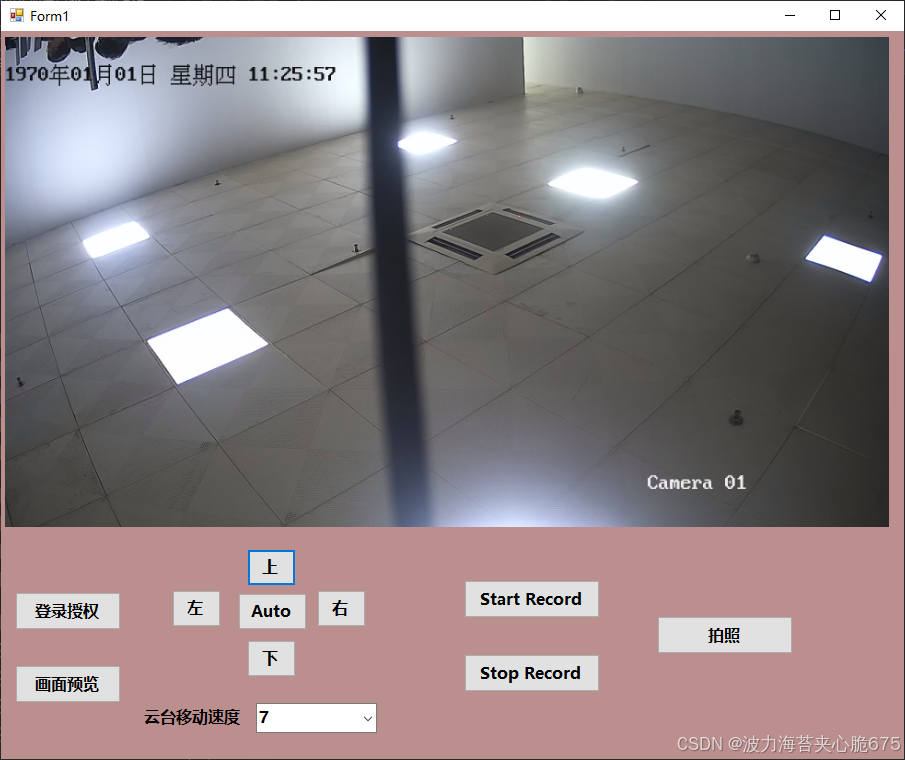

【插图：程序运行效果图】

---

三、整体调用流程与两个关键"句柄"

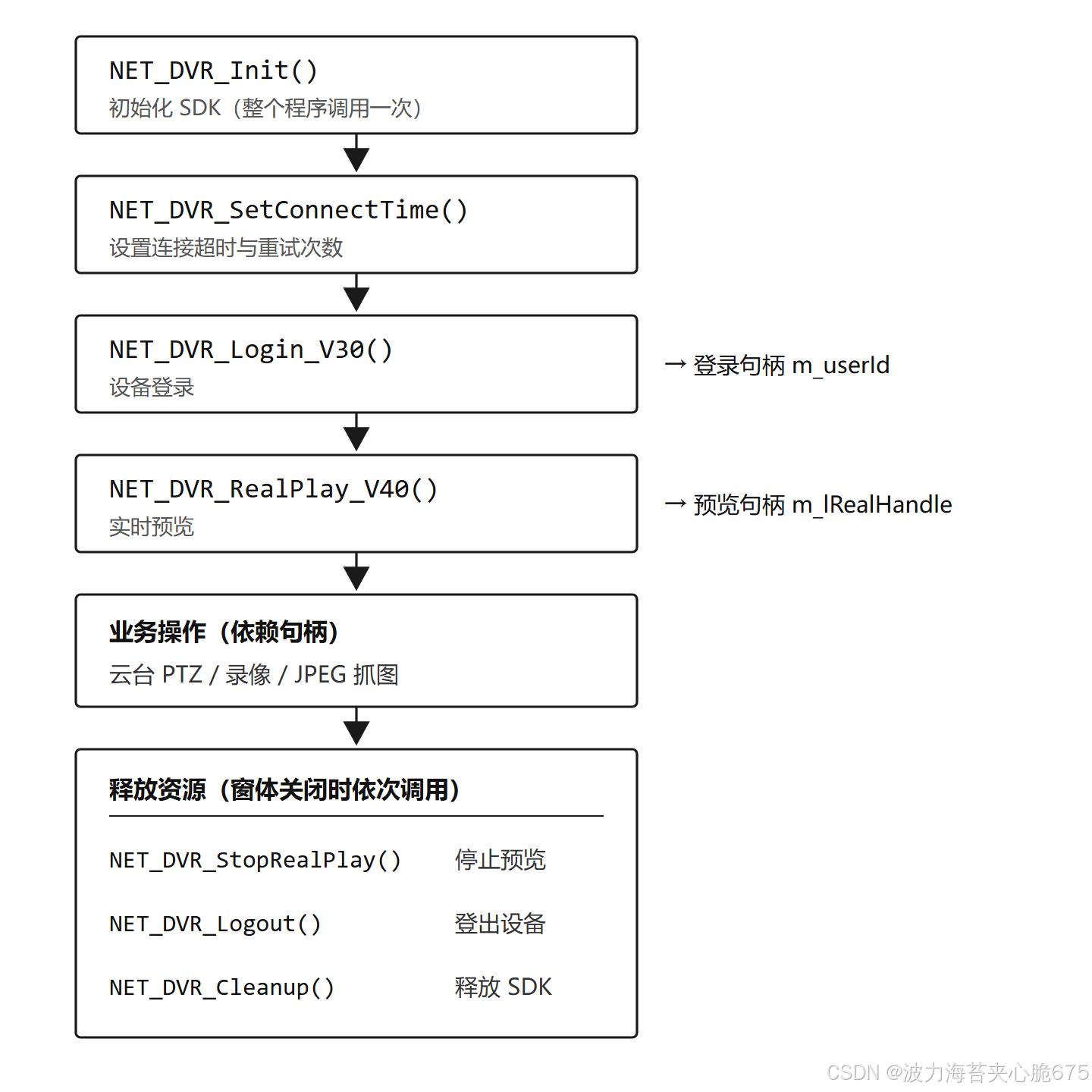

海康 SDK 的调用有严格顺序，后面的功能依赖前面拿到的句柄：

两个必须理解的概念：

• 登录句柄 m_userId：登录成功后返回，代表"和这台设备建立的会话"，抓图等设备级操作用它；
• 预览句柄 m_lRealHandle：开始预览后返回，代表"这一路实时画面"，云台、录像等针对画面的操作用它。

句柄返回 -1（或 0、false）表示失败 ，此时立刻调用 NET_DVR_GetLastError() 拿错误码排查。

窗体中先声明这两个句柄并初始化：

private int m_userId = -1;      // 设备登录句柄
public int m_lRealHandle = -1;  // 预览播放句柄

---

四、第一步：SDK 初始化

在窗体加载事件里初始化 SDK，并设置连接超时时间：

private void Form1_Load(object sender, EventArgs e)
{
    // 初始化 SDK，整个程序只需要调用一次；返回 false 表示失败
    bool initSuccess = CHCNetSDK.NET_DVR_Init();
    if (!initSuccess)
    {
        MessageBox.Show($"sdk初始化失败，错误码:{CHCNetSDK.NET_DVR_GetLastError()}");
    }
    else
    {
        // 设置连接设备的等待时间(毫秒)与重试次数，还可按需配置断线重连等
        CHCNetSDK.NET_DVR_SetConnectTime(2000, 1);
    }
}

---

五、第二步：设备登录

通过 IP、端口（海康默认 8000 ）、用户名、密码登录设备。登录成功会返回 m_userId，设备信息（含序列号）写入 NET_DVR_DEVICEINFO_V30 结构体：

private void button1_Click(object sender, EventArgs e)
{
    // 准备设备信息结构体，登录成功后会被填充
    CHCNetSDK.NET_DVR_DEVICEINFO_V30 deviceInfo = new CHCNetSDK.NET_DVR_DEVICEINFO_V30();

    // 登录：IP、端口、用户名、密码、设备信息(引用传递)
    // 返回 -1 失败，其它值即用户 ID（登录句柄）
    m_userId = CHCNetSDK.NET_DVR_Login_V30("192.168.215.64", 8000,
                                           "admin", "你的密码", ref deviceInfo);
    if (m_userId < 0)
    {
        int errCode = (int)CHCNetSDK.NET_DVR_GetLastError();
        MessageBox.Show($"相机登录失败,错误码: {errCode}");
    }
    else
    {
        // sSerialNumber 是字节数组，转成字符串得到设备序列号
        MessageBox.Show($"相机登录成功,设备序列号: " +
                        Encoding.ASCII.GetString(deviceInfo.sSerialNumber));
    }
}

练习时把 IP、账号、密码直接写在代码里没问题；正式项目建议放到配置文件，并保证电脑和摄像头在同一网段、能 ping 通。

---

六、第三步：实时预览

登录成功后，填充 NET_DVR_PREVIEWINFO 结构体指定播放窗口、通道、码流、连接方式，然后调用 NET_DVR_RealPlay_V40 开始预览：

private void button2_Click(object sender, EventArgs e)
{
    if (m_userId < 0)
    {
        MessageBox.Show("请先登录设备");
        return;
    }

    CHCNetSDK.NET_DVR_PREVIEWINFO previewInfo = new CHCNetSDK.NET_DVR_PREVIEWINFO();
    previewInfo.hPlayWnd = this.pictureBox1.Handle; // 画面渲染到哪个控件：给 PictureBox 的句柄
    previewInfo.lChannel = 1;     // 通道号，网络摄像机默认 1 通道
    previewInfo.dwStreamType = 0; // 码流类型：0 主码流，1 子码流
    previewInfo.dwLinkMode = 0;   // 连接模式：0 TCP，1 UDP，...

    // 开始实时预览：传入登录句柄、预览参数；回调传 null（直接渲染到窗口）
    // 返回预览句柄，<0 表示失败
    m_lRealHandle = CHCNetSDK.NET_DVR_RealPlay_V40(m_userId, ref previewInfo,
                                                   null, IntPtr.Zero);
    if (m_lRealHandle < 0)
    {
        int errCode = (int)CHCNetSDK.NET_DVR_GetLastError();
        MessageBox.Show($"实时预览失败,错误码:{errCode}");
    }
}

如果不想让 SDK 直接渲染画面，而是想自己拿到每一帧码流（例如做转码、AI 分析），可以把第三个参数传一个码流回调函数，再配合播放库 PlayCtrl 处理。入门阶段直接给窗口句柄最简单。

---

七、第四步：云台 PTZ 控制（方向 / 速度 / 自动巡航）

带云台的球机可以控制镜头转动。这里用的是 NET_DVR_PTZControlWithSpeed，函数签名为：

bool NET_DVR_PTZControlWithSpeed(int lRealHandle, uint dwPTZCommand,
                                 uint dwStop, uint dwSpeed);

• dwPTZCommand：动作命令（上/下/左/右/自动等）；
• dwStop：0 = 启动动作，1 = 停止动作；
• dwSpeed：速度，1~7。

关键交互技巧：在方向按钮的 MouseDown（按下）事件里启动转动（dwStop=0），MouseUp（松开）事件里停止（dwStop=1），这样按住就转、松手即停。

以"向左"为例：

// 按下"左"：开始向左转，速度取下拉框选中值
private void button5_MouseDown(object sender, MouseEventArgs e)
{
    CHCNetSDK.NET_DVR_PTZControlWithSpeed(m_lRealHandle, (uint)CHCNetSDK.PAN_LEFT,
                                          0, Convert.ToUInt32(comboBoxSpeed.SelectedItem));
}
// 松开"左"：停止转动（dwStop=1）
private void button5_MouseUp(object sender, MouseEventArgs e)
{
    CHCNetSDK.NET_DVR_PTZControlWithSpeed(m_lRealHandle, CHCNetSDK.PAN_LEFT,
                                          1, Convert.ToUInt32(comboBoxSpeed.SelectedItem));
}

其余三个方向完全一样，只是命令常量不同：

// 向上
NET_DVR_PTZControlWithSpeed(m_lRealHandle, (uint)CHCNetSDK.TILT_UP, 0, speed);
// 向下
NET_DVR_PTZControlWithSpeed(m_lRealHandle, (uint)CHCNetSDK.TILT_DOWN, 0, speed);
// 向右
NET_DVR_PTZControlWithSpeed(m_lRealHandle, (uint)CHCNetSDK.PAN_RIGHT, 0, speed);
// （对应的 MouseUp 把第三个参数改为 1 即可）

常用 PTZ 命令常量（定义在 CHCNetSDK.cs）：

命令常量	值	含义
TILT_UP	21	向上
TILT_DOWN	22	向下
PAN_LEFT	23	向左
PAN_RIGHT	24	向右
PAN_AUTO	29	水平自动扫描

自动巡航用一个按钮在"启动/停止"之间切换：

private void button5_Click(object sender, EventArgs e)
{
    if (btnAuto.Text == "Auto")
    {
        // 开启水平自动旋转，按钮文字切换为 Stop
        CHCNetSDK.NET_DVR_PTZControlWithSpeed(m_lRealHandle, CHCNetSDK.PAN_AUTO,
                                              0, Convert.ToUInt32(comboBoxSpeed.SelectedItem));
        btnAuto.Text = "Stop";
    }
    else
    {
        // 再次点击：停止自动旋转
        CHCNetSDK.NET_DVR_PTZControlWithSpeed(m_lRealHandle, CHCNetSDK.PAN_AUTO,
                                              1, Convert.ToUInt32(comboBoxSpeed.SelectedItem));
        btnAuto.Text = "Auto";
    }
}

注意：云台控制必须在预览成功之后（需要预览句柄），且摄像头本身要支持云台（固定枪机调用会报错）。

---

八、第五步：录像（保存实时码流）

录像用 NET_DVR_SaveRealData 开始把实时码流写入文件，用 NET_DVR_StopSaveRealData 停止。同样要先开预览：

private string m_recordDir = Directory.GetCurrentDirectory() + "\\录像文件\\";

private void btnRecord_Click(object sender, EventArgs e)
{
    if (m_lRealHandle < 0)
    {
        MessageBox.Show("请先开启画面预览！");
        return;
    }
    // 目录不存在则自动创建
    if (!Directory.Exists(m_recordDir))
        Directory.CreateDirectory(m_recordDir);

    // 用时间戳生成文件名，避免覆盖
    string fileName = m_recordDir + DateTime.Now.ToString("yyyyMMdd_HHmmss") + ".mp4";

    // 开始保存实时数据（录像）
    bool result = CHCNetSDK.NET_DVR_SaveRealData(m_lRealHandle, fileName);
    if (!result)
        MessageBox.Show($"开始录像失败，错误码：{CHCNetSDK.NET_DVR_GetLastError()}");
    else
        MessageBox.Show($"录像已开始\n保存路径：{fileName}");
}

// 停止录像
private void StopRecord_Click(object sender, EventArgs e)
{
    if (m_lRealHandle < 0) return;
    bool result = CHCNetSDK.NET_DVR_StopSaveRealData(m_lRealHandle);
    if (!result)
        MessageBox.Show($"结束录像失败，错误码：{CHCNetSDK.NET_DVR_GetLastError()}");
    else
        MessageBox.Show("录像已结束，文件已保存");
}

---

九、第六步：JPEG 抓图（拍照）

抓图用 NET_DVR_CaptureJPEGPicture，它使用登录句柄 和通道号，并通过 NET_DVR_JPEGPARA 指定图片质量与分辨率：

private string m_rJPEGDir = Directory.GetCurrentDirectory() + "\\图片文件\\";

private void btnJPEG_Click(object sender, EventArgs e)
{
    if (!Directory.Exists(m_rJPEGDir))
        Directory.CreateDirectory(m_rJPEGDir);

    // 用时间戳命名 jpg
    string sJpegPicFileName = m_rJPEGDir + DateTime.Now.ToString("yyyyMMdd_HHmmss") + ".jpg";

    int lChannel = 1; // 通道号

    CHCNetSDK.NET_DVR_JPEGPARA lpJpegPara = new CHCNetSDK.NET_DVR_JPEGPARA();
    lpJpegPara.wPicQuality = 0;     // 图像质量
    lpJpegPara.wPicSize = 0xff;     // 抓图分辨率：0xff = Auto，使用当前码流分辨率

    // JPEG 抓图：登录句柄、通道、参数、保存路径；返回 false 失败
    if (!CHCNetSDK.NET_DVR_CaptureJPEGPicture(m_userId, lChannel,
                                              ref lpJpegPara, sJpegPicFileName))
    {
        uint err = CHCNetSDK.NET_DVR_GetLastError();
        MessageBox.Show("抓图失败, error code= " + err);
    }
    else
    {
        MessageBox.Show("抓图成功，文件已保存：" + sJpegPicFileName);
    }
}

运行后即可在程序目录的 图片文件 文件夹看到拍下的 jpg 照片。

抓图还有一种方式是在预览回调里对当前帧抓图（NET_DVR_CaptureJPEGPicture_NEW 等），入门用上面的设备抓图接口即可。

---

十、资源释放与可改进点

本程序以"练通二开流程"为目的，功能跑通即可。工程上还可以再完善（了解即可）：窗体关闭时应依次调用 NET_DVR_StopRealPlay（停止预览）、NET_DVR_Logout（登出）、NET_DVR_Cleanup（释放 SDK），并可加入断线重连、把账号参数移到配置文件等。这些属于健壮性优化，不影响理解核心调用流程。

---

十一、常见错误码与排查

任何 SDK 函数失败，都先用 NET_DVR_GetLastError() 取错误码，再对照官方《错误码对照表》。初学者高频问题：

现象 / 错误码	可能原因与处理
报"无法加载 DLL HCNetSDK"	平台不匹配（x86/x64）、dll 或 HCNetSDKCom 没拷到运行目录、缺依赖库
错误码 7（连接失败）	电脑和摄像头网络不通、IP 不在同一网段、端口不是 8000，先 ping 测试
错误码 1（密码错误）	用户名/密码错误；多次输错设备会临时锁定 IP，需等待或重启设备
预览黑屏 / 报错	没登录成功、通道号不对、hPlayWnd 句柄错误、设备不支持该码流
云台控制报错	没有先预览（句柄无效）、设备是不带云台的固定枪机
录像/抓图找不到文件	路径用的是相对当前目录，确认程序实际运行目录及文件夹权限

排查口诀：先通网络（ping）→ 再对平台和 DLL → 然后看登录是否成功 → 最后看错误码。

---

十二、小结

本文用一个 WinForms 练习程序，完整走了一遍海康 HCNetSDK 二次开发流程：

1. 引入官方 CHCNetSDK.cs 封装，把 dll 和 HCNetSDKCom 放到运行目录、选对 x64 平台；
2. NET_DVR_Init 初始化、NET_DVR_Login_V30 登录拿到 m_userId；
3. NET_DVR_RealPlay_V40 把画面渲染到 PictureBox，拿到 m_lRealHandle；
4. NET_DVR_PTZControlWithSpeed 配合 MouseDown/MouseUp 实现方向控制与速度调节，PAN_AUTO 实现自动巡航；
5. NET_DVR_SaveRealData / StopSaveRealData 录像，NET_DVR_CaptureJPEGPicture 抓 JPEG；
6. 任何失败都用 NET_DVR_GetLastError 取错误码定位。

掌握这套"初始化---登录---预览---业务操作---释放"的固定套路后，再去做回放、报警布防、参数配置等更高级功能就会轻松很多。建议对照本文代码，接一台真实摄像头（或用海康模拟器）亲手跑一遍。

---
