12.IIC

软件

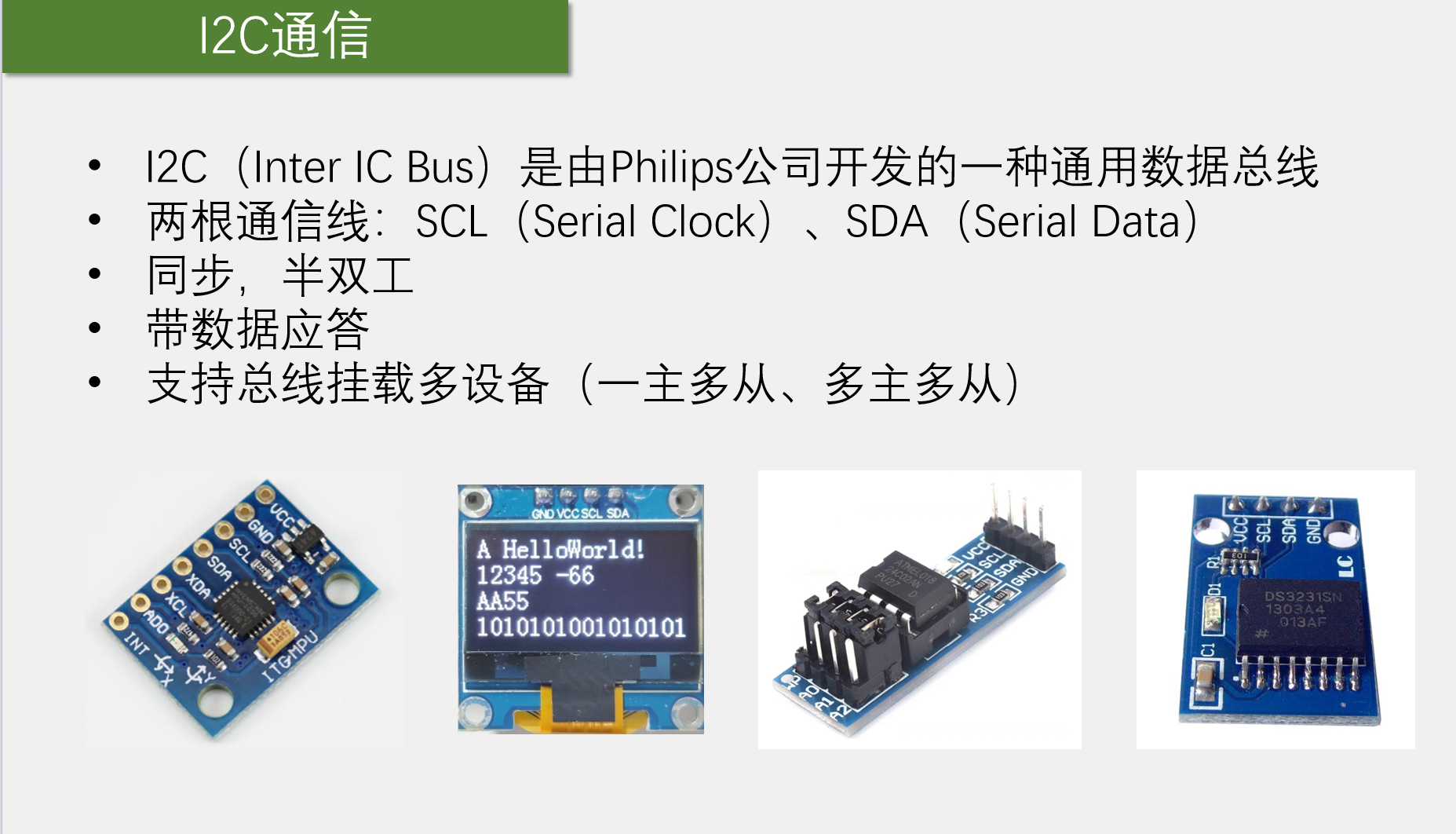

IIC通信

I2C（Inter-Integrated Circuit） 是一种由 Philips（现 NXP）在 1980 年代开发的同步、半双工、多主多从的串行通信总线。

1. 物理层特性（电气特征）

• 两根线：

  • SCL (Serial Clock)：时钟线，用于同步数据传输。

  • SDA (Serial Data)：数据线，用于传输实际的数据和地址。

• 开漏输出（Open-Drain）与上拉电阻 ：I2C 总线上的所有设备引脚必须是开漏（或开集）输出。总线必须通过上拉电阻（通常为 4.7kΩ - 10kΩ）连接到 VCC。这意味着设备只能将总线拉低（输出0），不能主动拉高（输出1）。总线的高电平靠上拉电阻提供。这种设计实现了**"线与（Wired-AND）"**逻辑，也是多设备总线仲裁的基础。

• 总线电容限制：由于上拉电阻和线路寄生电容，I2C 总线通常适用于短距离通信（板级通信，通常不超过 1 米）。

2. 协议层特性（数据格式）

• 起始与停止条件（Start/Stop）：

  • 起始条件：SCL 为高电平时，SDA 由高变低。

  • 停止条件：SCL 为高电平时，SDA 由低变高。

• 数据有效性：在 SCL 为高电平期间，SDA 上的数据必须保持稳定；SDA 的电平改变只能发生在 SCL 为低电平期间。

• 寻址机制 ：主机发起起始条件后，发送的第一个字节是从机地址（7位或10位） + 读写位（R/W，1位）。

• 应答机制（ACK/NACK）：每发送完 8 位数据（1个字节），发送方会释放 SDA 线。接收方必须在第 9 个时钟周期将 SDA 拉低，表示应答（ACK）；如果不拉低（保持高电平），则为非应答（NACK）。

• 总线仲裁与时钟同步：支持多主机。如果两个主机同时发送数据，通过"线与"特性，发送低电平的主机会赢得总线控制权；时钟同步通过 SCL 线的线与特性自动完成。

3. 拓扑结构

• 一主多从（最常见）：一个 Master（如 STM32），多个 Slave（如 OLED、EEPROM）。

• 多主多从：总线上有多个 Master，需要仲裁机制。

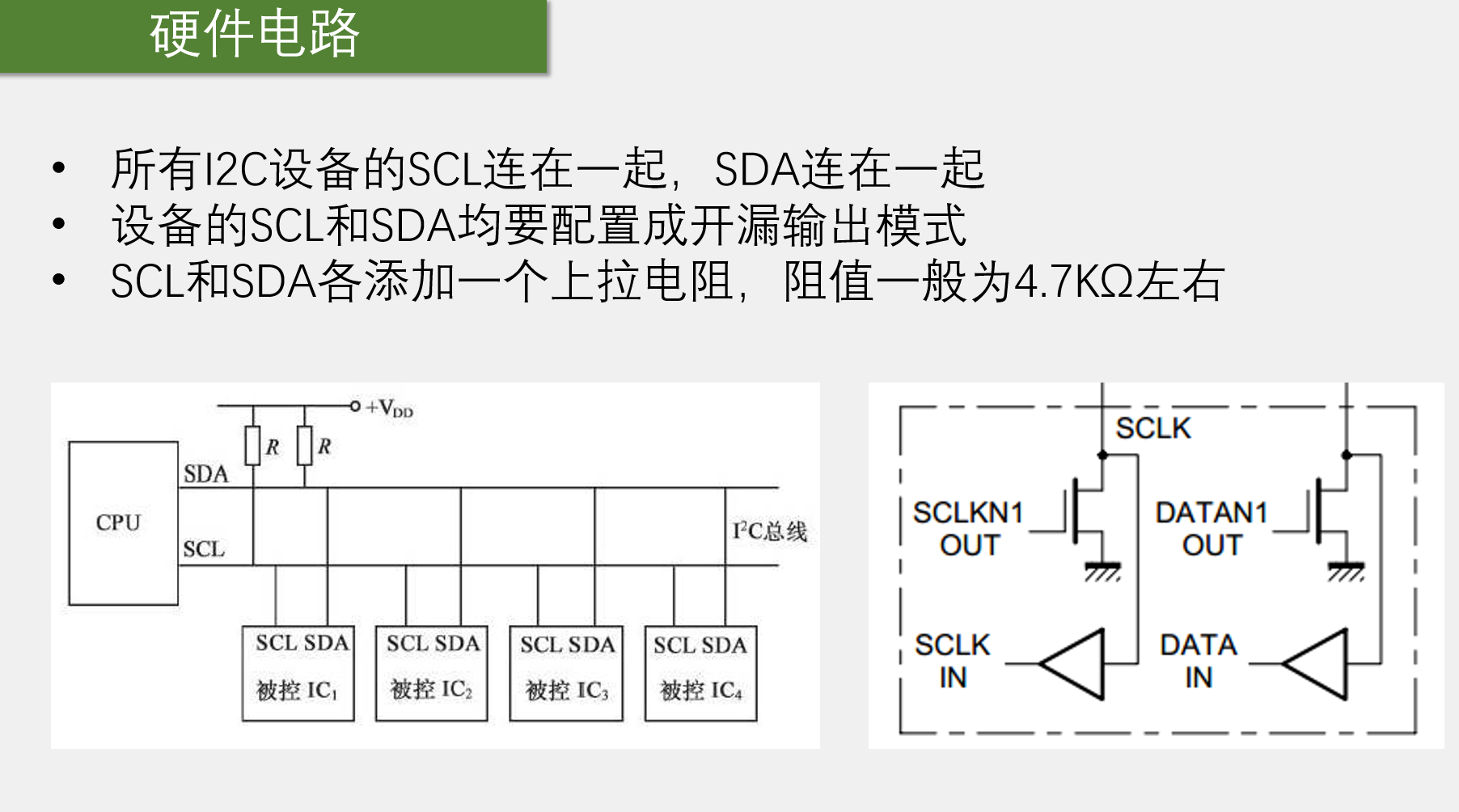

硬件电路

它直接解释了为什么我们在写I2C代码时，要把GPIO引脚配置成"开漏输出"。

第一部分：严谨的技术解释（硬件手册视角）

1. 总线拓扑结构

• 所有I2C设备的SCL（时钟线）和SDA（数据线）分别并联在一起。

• 因为所有设备都是"线与（Wired-AND）"逻辑，所以I2C总线属于多主多从结构。总线上任何一个设备拉低总线，整条线都会变成低电平。

2. 开漏输出（Open-Drain）

• 右侧的内构图展示了引脚内部：只有N沟道MOS管（下拉到GND），没有P沟道MOS管（上拉到VCC）。

• 当"输出控制"为高电平时，MOS管导通，引脚拉低到地（输出0）。

• 当"输出控制"为低电平时，MOS管截止，引脚悬空（高阻态）。此时引脚无法自己输出高电平，必须依靠外部上拉电阻提供高电平（输出1）。

3. 上拉电阻（Pull-up Resistor）

• SCL和SDA必须各接一个上拉电阻（典型值4.7kΩ）到电源正极（+VDD）。

• 阻值计算考量：阻值不能太大（否则RC充电时间常数大，总线上升沿变缓，高频通信时波形会变成锯齿波）；也不能太小（否则当MOS管导通拉低时，VCC到GND之间会有很大的灌电流，烧毁引脚）。4.7kΩ是速度和功耗的折中。

IIC时序基本单元

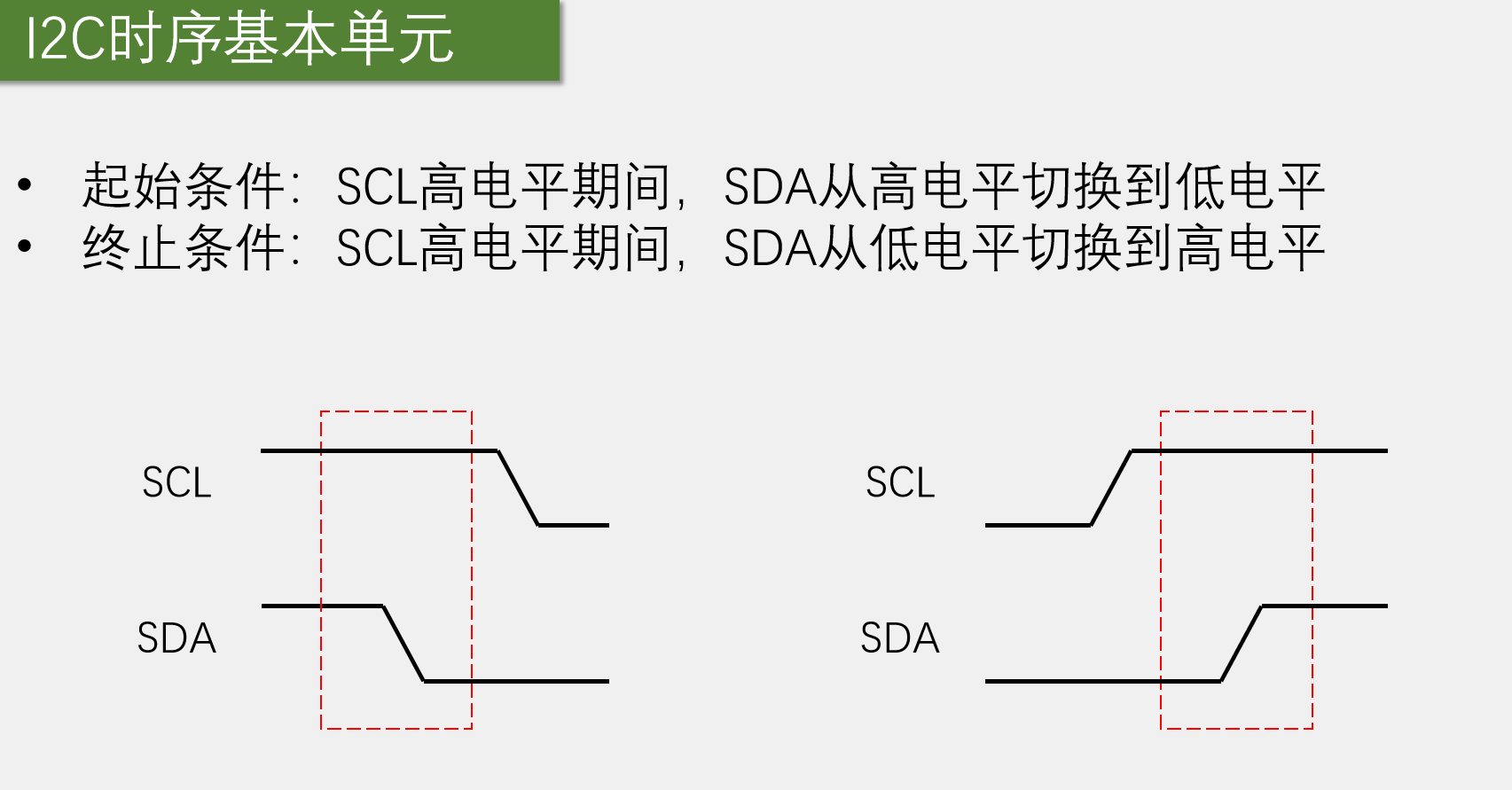

• 起始条件（Start）：在 SCL 线为高电平期间，SDA 线由高电平切换到低电平。

• 终止条件（Stop）：在 SCL 线为高电平期间，SDA 线由低电平切换到高电平。

• 意义：由于 I2C 总线平时默认都是高电平，这两种"在SCL高电平期间强行改变SDA"的异常动作，被定义为通信的"开始"和"结束"信号。其他普通的数据位传输，绝对不允许在SCL高电平期间改变SDA。

---

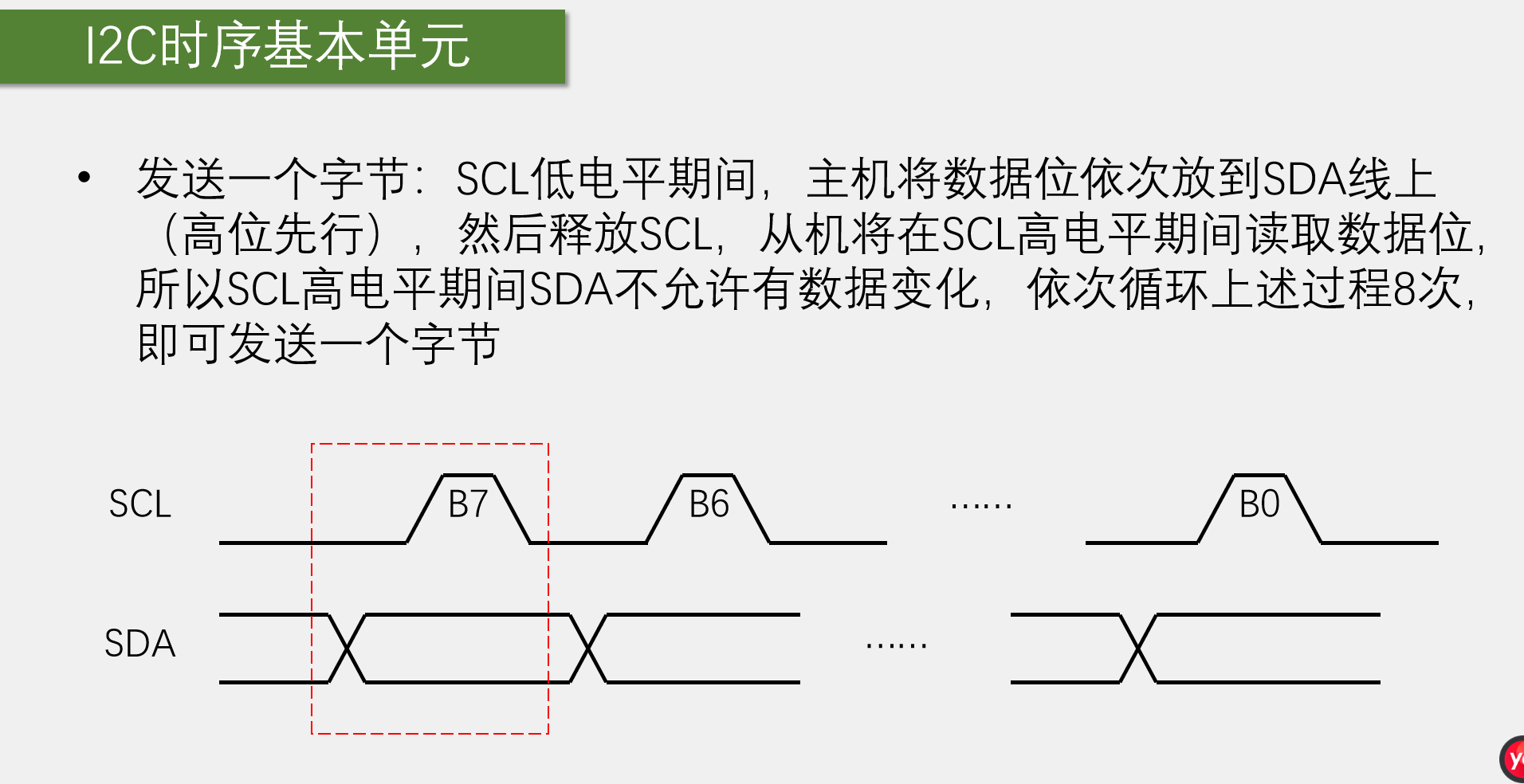

• 在 SCL 低电平期间，主机将数据位依次放到 SDA 线上（高位先行，即 MSB First）。

• 然后主机释放 SCL（SCL 变为高电平），从机将在 SCL 高电平期间读取数据位。

• 铁律：SCL 高电平期间，SDA 不允许有数据变化。

• 依次循环 8 次，即可发送一个字节。

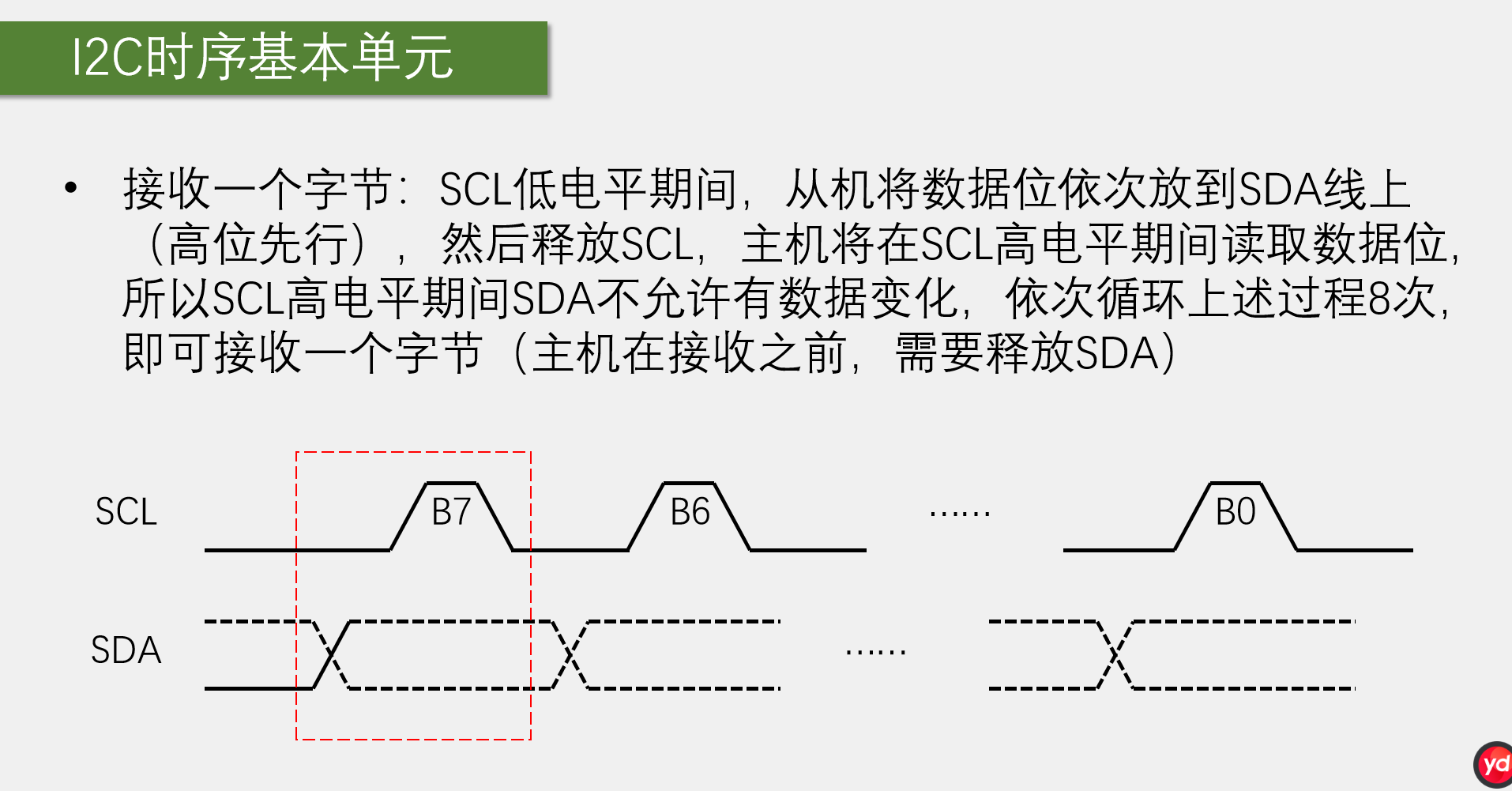

• 主机在接收之前，需要释放 SDA（也就是主机把 SDA 置为高电平或输入模式，让外部上拉电阻把线拉高）。

• 在 SCL 低电平期间，从机将数据位依次放到 SDA 线上（高位先行）。

• 然后从机释放 SCL，主机将在 SCL 高电平期间读取数据位。

• 同样，SCL 高电平期间 SDA 不允许变化。

• 循环 8次，接收一个字节。

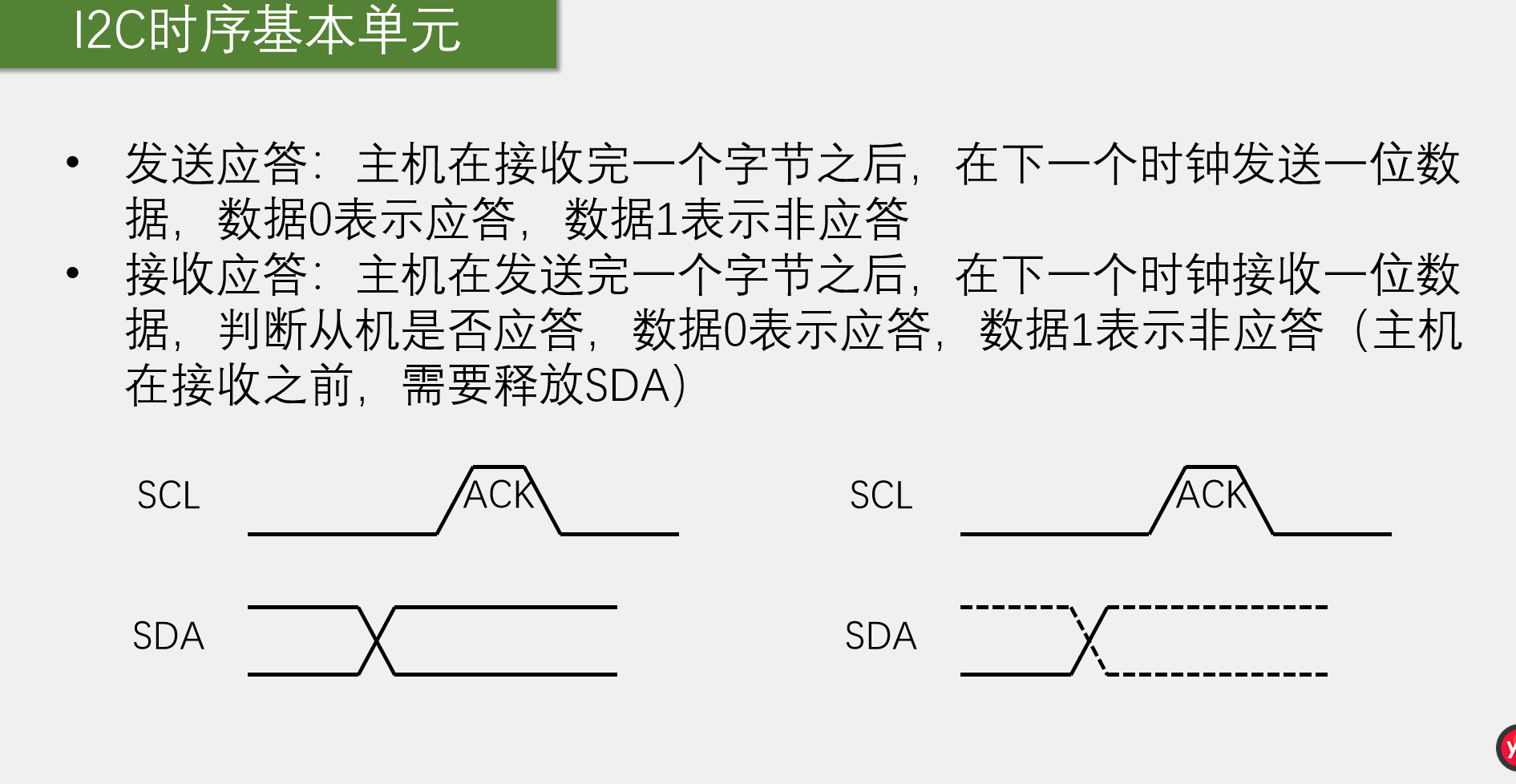

每传输完 8 位数据，必须跟 1 位应答位（第9个时钟周期）。

• 接收应答（主机发完8位数据后）：主机释放 SDA（保持高电平），在下一个时钟（第9个时钟）接收一位数据。数据 0 表示应答（ACK），数据 1 表示非应答（NACK）。

• 发送应答（主机收完8位数据后）：主机在接收完一个字节之后，在下一个时钟发送一位数据。数据 0 表示应答（ACK），数据 1 表示非应答（NACK）。

在你的逻辑分析仪截图中，每 8 个时钟周期（发送/接收完一个字节）后面，紧跟的第 9 个时钟周期，就是应答位（ACK/NACK）。

根据第4个基本单元（应答机制），应答分为两种情况：

• RA (Receive Acknowledge) ：主机接收从机的应答。当主机发送完 8 位数据后，主机释放 SDA，由从机在第 9 个时钟决定是否拉低 SDA。主机此时去"读"这个电平。

  • RA:0 表示从机拉低了 SDA，是应答（ACK），意思是"我收到了，继续"。

  • RA:1 表示从机没拉低，是非应答（NACK），意思是"我不在或出错啦"。

• SA (Send Acknowledge) ：主机发送应答给从机。当从机发送完 8 位数据后，从机释放 SDA，由主机在第 9 个时钟决定是否拉低 SDA。

  • SA:0 表示主机拉低了 SDA，是应答（ACK），意思是"我收到了，你继续发"。

  • SA:1 表示主机没拉低，是非应答（NACK），意思是"我接收完了，你别发了"。

IIC时序

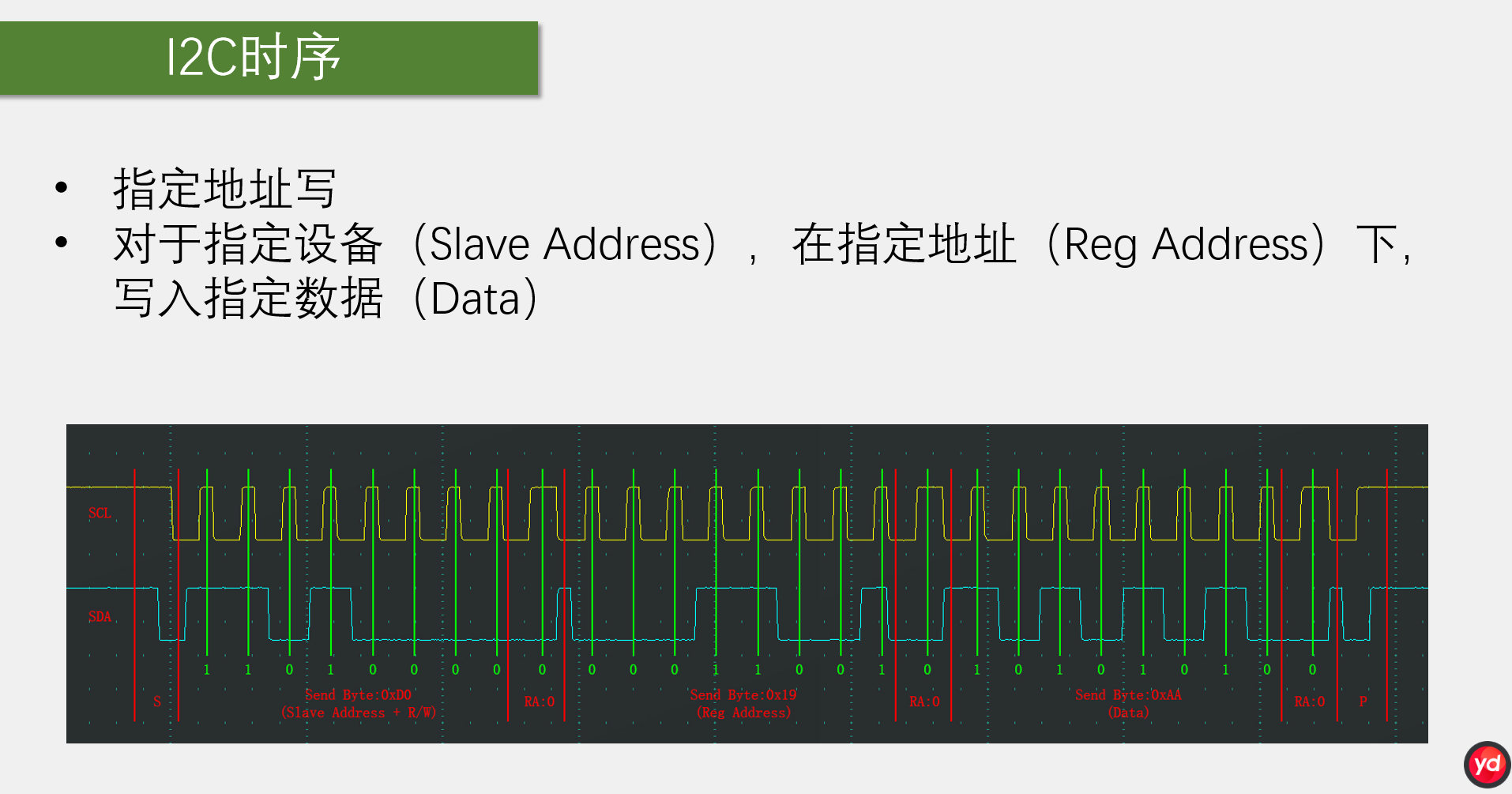

第一张图：指定地址写（带 RA/SA 深度解析版）

这张 PPT 把你学过的"四个基本单元"串成了一条完整的"流水线"------指定地址写（向从机的某个寄存器写入数据）。

你仔细盯着逻辑分析仪图（黄色是 SCL，蓝色是 SDA），心里默念口诀："低准备，高读取，起止上下坡" 。注意看图中下方标注的绿色数字（二进制位）和红色的 RA:0。

第 1 步：起始条件（Start）

• 看最左边红色的 S 线。

• 黄色 SCL 是高电平，蓝色 SDA 出现了一个下坡（高 ➔ 低）。

• 口诀验证："起止上下坡"。Start 就是往下掉。

第 2 步：发送从机地址 + 读写位（Send Byte: 0xD0）

• 主机开始发 8 位数据。看波形下方标注的数字 1 1 0 1 0 0 0 0。

• 高低电平验证：你仔细看蓝色 SDA 的跳变，是不是全都发生在黄色 SCL 处于低电平（波谷）的时候？一旦黄色 SCL 变成高电平（波峰），蓝色 SDA 就变成一条平直的线，绝对不动。这就是"低准备，高读取"。

• 0xD0 的二进制是 11010000，最后一位是 0，表示写操作（Write）。

• 🔍 RA 登场 ：发完 8 位后，第9个时钟周期 ，主机释放 SDA（不拉低）。此时从机拉低 SDA（图上的 RA:0）。这里的 RA (Receive Acknowledge) 意思是"主机接收从机的应答"。RA:0 表示从机成功拉低了 SDA，给出了 ACK 应答，意思是"0xD0这个设备收到啦"。

第 3 步：发送寄存器地址（Send Byte: 0x19）

• 主机接着发 0x19。看图上的二进制：0 0 0 1 1 0 0 1。

• 同样，蓝线跳变全在黄线低电平时。发完后，从机再次拉低 SDA 给出应答（RA:0）。

• 为什么要有这一步？ 因为 I2C 设备内部通常有很多个寄存器（比如 MPU6050 有上百个寄存器）。0xD0 只是找到了这个设备，0x19 是告诉它："我要操作你家里的第 0x19 号房间（寄存器）"。

第 4 步：发送数据（Send Byte: 0xAA）

• 主机发真正要写的内容 0xAA，二进制 1 0 1 0 1 0 1 0。

• 同样遵循"低电平变化，高电平稳定"。发完后，从机再次应答（RA:0）。表示"数据我已经放到 0x19 号房间了"。

第 5 步：终止条件（Stop）

• 看最右边红色的 P 线。

• 黄色 SCL 是高电平，蓝色 SDA 出现了一个上坡（低 ➔ 高）。

• 口诀验证："起止上下坡"。Stop 就是往上升。

---

🎯 针对这张图，关于 RA 和 SA 的硬核总结：

1. 为什么这张图只有 RA，没有 SA？

   • 因为这是**"写"操作** 。整个过程中，主机是发送方，从机是接收方。

   • RA（Receive Acknowledge） ：是主机发完8位后，接收 从机的应答。这张图里出现了三次 RA:0，对应三次发送（设备地址、寄存器地址、数据），从机都用拉低 SDA 的方式给出了 ACK。

   • SA（Send Acknowledge） ：是主机接收完8位后，发送 给从机的应答。这张图主机全程在说话，没有接收数据，所以根本没有 SA 出现。SA 只会出现在"读"操作的末尾（如你后面两张图）。

2. 终极防混心法（针对这张图）：

   • 只要是 Send Byte（主机发），紧跟的一定是 RA（从机应答）。

   • 只要是 Receive Byte（主机收），紧跟的一定是 SA（主机应答）。

   • 你不需要去背什么时候 SCL 是 0，什么时候 SCL 是 1。你只需要记住：蓝色的 SDA 线，永远只能在黄色的 SCL 波谷（低电平）里上下跳动。当黄色的 SCL 在波峰（高电平）时，蓝色的 SDA 必须像死鱼一样平坦。

MPU6050简介

第一部分：严谨的技术解释

1. 什么是 MPU6050？

• 它是一个 6轴姿态传感器（6-Axis MotionTracking Device）。

• 所谓"6轴"，是因为它内部集成了两个传感器，每个传感器都有 X、Y、Z 三个轴：3轴加速度计 + 3轴陀螺仪传感器。

• 它可以测量芯片自身的加速度、角速度参数 。通过主控芯片进行数据融合（Data Fusion） 算法，可以进一步计算出设备的姿态角（欧拉角：俯仰、横滚、偏航）。

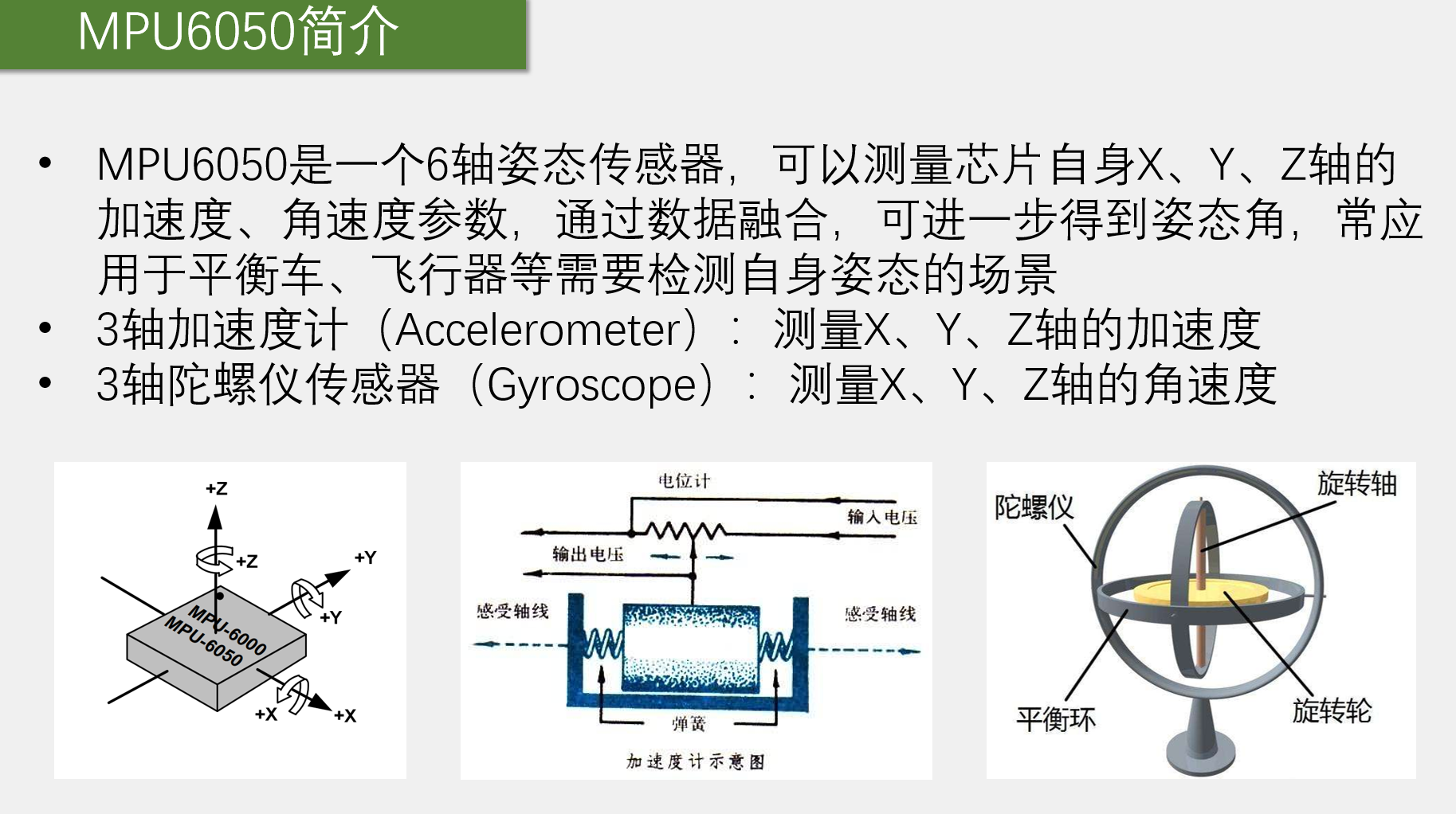

2. 核心组件（看下边的三张图）：

• 图1（左）：MPU6050 芯片实物。标注了 X、Y、Z 轴的方向（注意它的轴方向，Z轴是垂直于芯片表面的）。

• 图2（中）：3轴加速度计（Accelerometer）示意图。

  • 原理：基于牛顿第二定律。图中是一个质量块连着弹簧，外面是电位计。当芯片有加速度时，质量块会移动，带动电位计输出电压变化，从而测量出加速度。

• 图3（右）：3轴陀螺仪传感器（Gyroscope）示意图。

  • 原理：基于科里奥利力（或者角动量守恒）。图中是一个旋转轮（转子），当外部旋转时，旋转轴会发生偏转，通过测量这个偏转量来计算角速度。

3. 应用场景：

• 平衡车（需要知道车身前倾/后仰角度）、飞行器/无人机（需要实时知道姿态以保持稳定）、手机屏幕旋转、游戏手柄等。

---

🗣️ 第二部分：大白话解释（生活化比喻）

1. 它是干嘛的？

你闭上眼睛，怎么知道自己是站着、躺着还是歪着？怎么知道自己是在走路还是在原地转圈？

MPU6050 就是给机器装上的一只"耳朵"里的**"平衡感知器"**。

2. 加速度计（测倾角和震动）：

• 你拿一根带弹簧的筷子，上面放个重物。你倾斜筷子，重物会拉动弹簧。

• 加速度计测的就是这个"弹簧被拉动的力度和方向"。

• 当你静止时，它其实在测量重力加速度，所以能算出你倾斜了多少度；当你运动时，它能测出你动得多快。

3. 陀螺仪（测旋转）：

• 想象一个正在高速旋转的陀螺。你如果用手去推它，它会歪。

• 陀螺仪测的就是"你转得有多快"。

• 它不测倾斜角度，它只测"角速度"（比如：每秒转 90 度）。你要想知道转了多少度，需要主控芯片用代码把角速度"积分"起来（累加）。

4. 为什么要"数据融合"？

加速度计在静止时很准，但运动时会因为震动产生大量噪声；陀螺仪对旋转很准，但时间长了会有"漂移"（微小的误差累积），最后算出来会偏到姥姥家。

所以需要把两者的数据**"融合"**起来（比如卡尔曼滤波），用加速度计来修正陀螺仪的漂移，才能得到精准的"姿态角"。

MPU6050参数

🚨 第一部分：ADC 到底是个啥？

你的疑问："ADC不是数模转换吗我去？"

• ADC (Analog-to-Digital Converter) = 模数转换器（模拟 ➔ 数字）。

• DAC (Digital-to-Analog Converter) = 数模转换器（数字 ➔ 模拟）。

什么是模拟信号？什么是数字信号？

• 模拟信号：像波浪一样连续变化的电压。比如真实的温度、声音、重力导致的微小电压变化。

• 数字信号：像台阶一样蹦跶的 0 和 1。比如单片机内部处理的二进制。

MPU6050 内部发生了什么？

MPU6050 里面有三个微小的机械结构（MEMS），当你移动或旋转它时，这些机械结构会移位，导致电压发生极其微小的变化（产生模拟信号 ）。

但是，你的 STM32 单片机只认 0 和 1，没法直接处理这波浪般的电压。怎么办？

MPU6050 内部自带了 16位 ADC！

它把测量出来的模拟电压，转换成了 -32768 到 32767 之间的整数（这就是数字信号），然后你才能通过 I2C 读出来。

(生活例子：你用麦克风唱歌，声音是模拟信号；电脑声卡把声音录进去，靠的就是 ADC 把声音变成数字文件；你想听歌，声卡把数字文件变成喇叭的电流，靠的是 DAC。)

---

📖 第二部分：一张图看懂 MPU6050 参数（严谨+大白话）

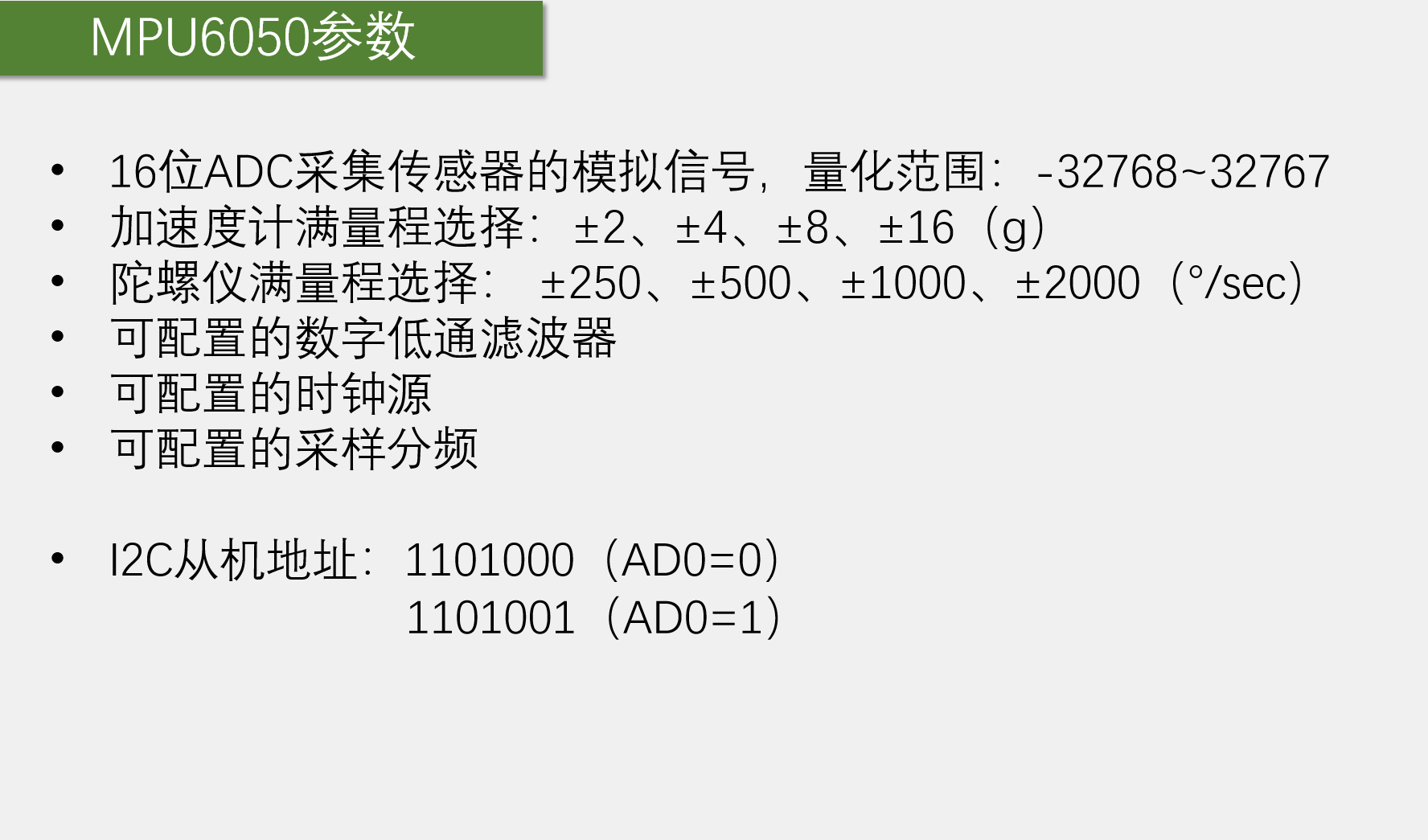

现在我们回来看这张 PPT，它其实是在告诉你：这颗芯片能测多大范围，以及精度有多高。

1. 16位ADC，量化范围：-32768 ~ 32767

• 严谨：MPU6050 内部集成了 16位 ADC。2 的 16 次方等于 65536，因为有正负，所以是 -32768 到 32767。

• 大白话：不管外界实际的加速度或旋转有多快，芯片内部都会把它切分成 65536 个等级。等级越高（比如32767），代表实际数值越大；负数代表反方向。

2. 加速度计满量程选择：±2、±4、±8、±16 (g)

• 严谨：g 是重力加速度。通过配置寄存器，可以设置加速度计的最大测量范围。

• 大白话：你拿一把尺子，你想用它量桌子还是量房子？

  • 选 ±2g：只能测两倍重力以内的加速度（适合测静置时的倾角，精度极高）。

  • 选 ±16g ：可以测 16 倍重力（适合测火箭发射、剧烈碰撞，但因为总分只有 65536，量程大了，细微的变化就测不出来了，精度变低）。

• 关键算法：如果你选了 ±2g，那么把读取到的数字 32767 除以 16384，就等于 2g（灵敏度是 16384 LSB/g）。你选什么量程，就要除以对应的灵敏度。

3. 陀螺仪满量程选择：±250、±500、±1000、±2000 (°/sec)

• 同理。°/sec 代表"度每秒"（旋转速度）。

• 如果你测的是慢悠悠的平衡车，选 ±250 就够了，精度高；如果你测的是疯狂旋转的无人机，必须选 ±2000，不然数据瞬间就爆表（饱和）了。

4. 可配置的数字低通滤波器

• 大白话：当你手抖或电机震动时，会混入很多杂波噪声。这个滤波器就是一个"筛子"，把高频的抖动筛掉，只留下真实的倾斜数据。通过配置寄存器可以调节滤波的强度。

5. 可配置的时钟源

• 芯片内部是有个时钟在滴答滴答走才工作的。默认靠内部 RC 振荡器，但不太准。你可以配置它使用外部时钟（比如外接晶振），或者直接借用一个轴的陀螺仪时钟。

6. 可配置的采样分频

• 芯片内部采样频率可能高达 8000Hz（每秒采8000次），太快了，STM32 根本读不过来。采样分频就相当于"降速"，配置一下，让它每秒只输出 50 次或 100 次数据。

7. I2C 从机地址

• 1101000 (AD0=0) 也就是 0x68。

• 1101001 (AD0=1) 也就是 0x69。

• 大白话：看 MPU6050 模块上的那个 AD0 引脚。如果你把它接 GND（低电平），设备地址就是 0x68；接 VCC（高电平），地址就是 0x69。

• 为什么有这个设计？因为一个 I2C 总线上可以挂两个 MPU6050！把一个 AD0 接高电平，一个接低电平，STM32 就能靠不同的地址区分它俩。

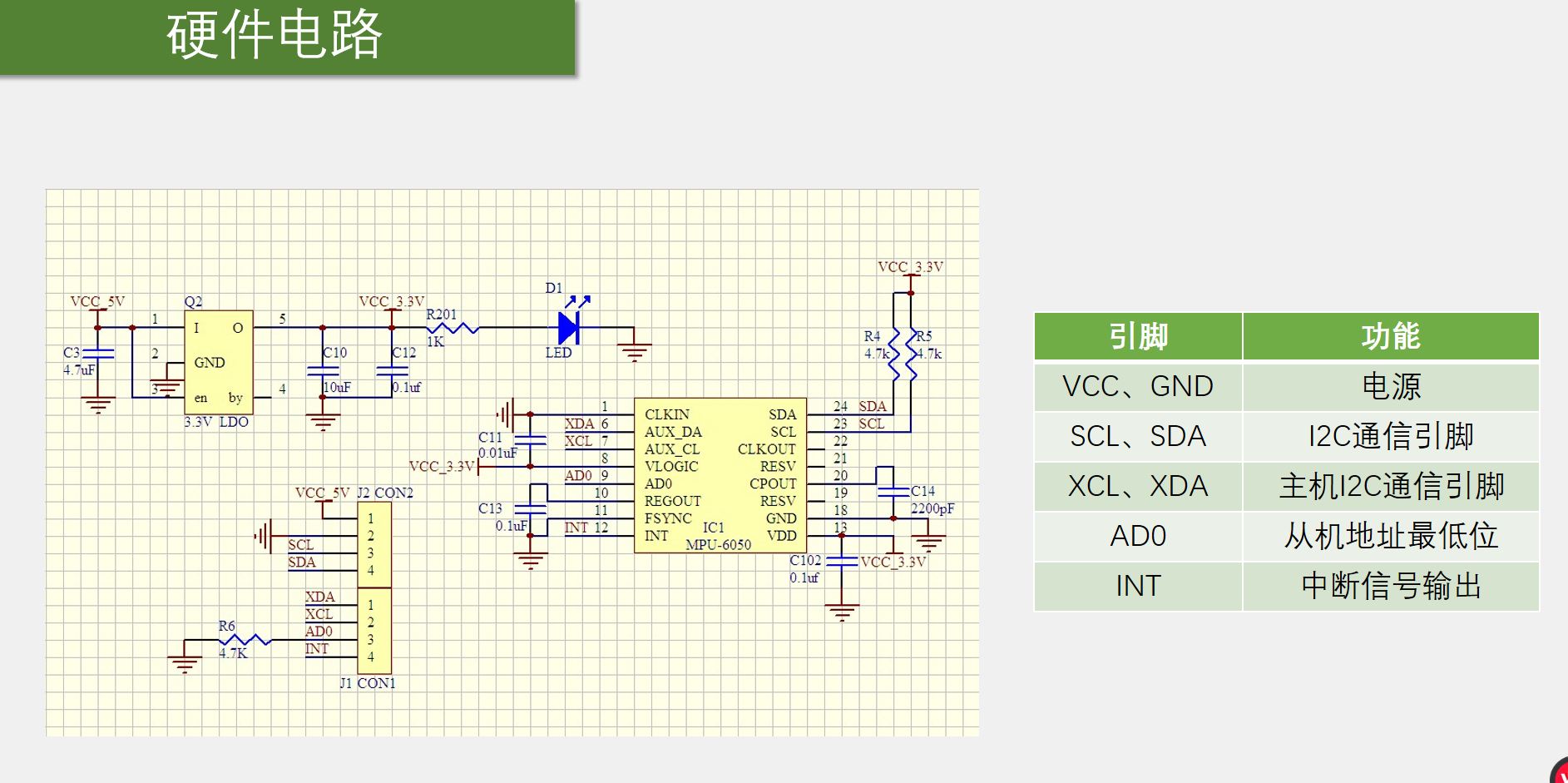

硬件电路

---

🔌 一、 电源部分（左侧和中间）

严谨版：

• 输入 VCC_5V，经过低压差线性稳压器（LDO，图中的 Q2）降压，输出 VCC_3.3V。

• 电容 C10 (10uF) 和 C12 (0.1uF) 起滤波作用，稳定电压。

• LED 灯 D1 串联限流电阻 R201 (1KΩ) 作为电源指示灯。

大白话版 ：

MPU6050是个娇贵的芯片，只能吃3.3V的电，你要是直接给它5V，它会当场烧给你看。所以需要一个LDO（相当于变压器）把5V变成3.3V。电容就像水库，把电压的小波动给滤平。LED亮起，说明电源接通了，心里踏实。

---

🎯 二、 核心通信引脚：SCL, SDA（黄金知识点回归！）

严谨版：

• MPU6050 的引脚 23 (SCL) 和 24 (SDA) 是I2C通信引脚。

• 原理图中明确画出了两个 4.7KΩ 的上拉电阻 R4 和 R5，连接到 VCC_3.3V。

• 外部接口 J2 引出了 VCC, GND, SCL, SDA。

大白话版（结合之前的比喻） ：

这就是你的"教室"接口！STM32 连上 J2 的 SCL 和 SDA，就可以跟它对话了。

最激动人心的是 R4 和 R5！ 我们之前反复强调"I2C必须用开漏输出，必须外接上拉电阻"，你看，人家官方设计电路板上已经把这两个4.7K的"弹簧"焊好了。所以你在写STM32代码配置引脚时，必须配置为开漏模式（GPIO_Mode_Out_OD）。

📍 三、 地址引脚：AD0（决定代码中0x68的关键）

严谨版：

• 引脚 9 (AD0) 通过电阻 R6 (4.7KΩ) 下拉接地（GND）。

• 根据上节课的公式：AD0=0，从机地址为 1101000，即 0x68。

大白话版 ：

你未来写代码时，I2C_SendByte(0x68) 里的 0x68 是怎么来的？就是看这个电路图来的！因为 AD0 接了地（低电平），所以它的名字叫 68 号。如果 R6 接的是 VCC_3.3V，那代码里就必须写 0x69。

🧩 四、 其他引脚（拓展与辅助）

1. XDA, XCL（引脚 6, 7）------ 主I2C通信

• 严谨：辅助I2C总线（Auxiliary I2C）。

• 大白话：MPU6050还可以当"小老师"，自己作为主机去控制其他外设（比如连接HMC5883L磁力计，组成9轴传感器）。这里空着没接，不用管它。

2. INT（引脚 12）------ 中断信号输出

• 严谨：当MPU6050有新的数据或检测到运动时，输出电平跳变。

• 大白话：MPU6050的一个"举手"引脚。平时STM32需要不停地问"数据好了没？"（轮询）。接了这根线，MPU6050数据好了就会"举手"打断STM32："喂，数据准备好了，快来读！"（触发中断）。这里没接，说明你代码里只能用轮询方式读。

3. CLKIN, CLKOUT（引脚 1, 22）------ 时钟

• 大白话：内部心跳。这里没接外部晶振，说明它用自己的内部RC振荡器作为时钟。

4. CPOUT, REGOUT（引脚 20, 19）------ 电荷泵和稳压

• 大白话：内部模拟电路的供电和滤波，接了几个小电容（C14, C13），不用你操心。

5. FSYNC（引脚 11）------ 帧同步

• 大白话：做复杂图像/姿态同步用的，这里也用不到。

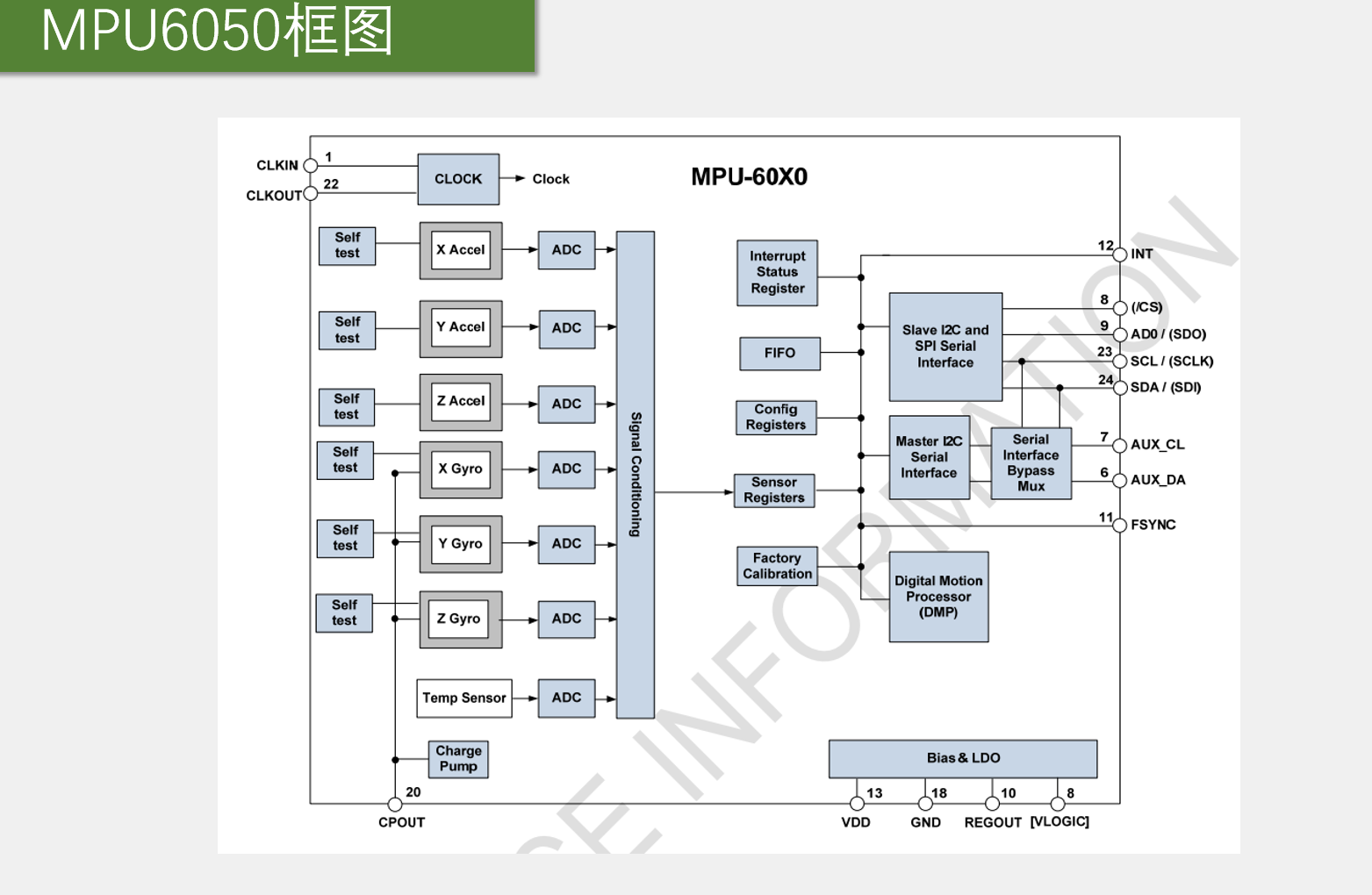

别怕，这张图看着像迷宫，其实就是 MPU6050 芯片的**"内部世界地图"**。你把这张图看懂了，以后写代码就不再是盲目地抄寄存器地址，而是清楚地知道自己操作的是芯片的哪一块零件。

接下来，我们继续沿用"严谨 + 大白话"的讲解方式，按照信号流向（从左到右），把这张框图拆解为八个部分：

---

🔬 第一部分：感官与翻译官（左侧，模拟信号世界）

严谨版：

• 最左侧是 Self test（自测）和三个轴的加速度计（X/Y/Z Accel）、三个轴的陀螺仪（X/Y/Z Gyro），以及一个 Temp Sensor（温度传感器）。

• 这些物理传感器输出的都是微弱的模拟电压。

• 模拟电压进入 ADC（模数转换器），转化为 16 位数字信号。

• 随后进入 Signal Conditioning（信号调理），进行滤波、降噪和温度补偿。

• 还有 Charge Pump（电荷泵）连接到引脚 20（CPOUT），用于给内部模拟电路提供更高的工作电压。

🧠 第二部分：大脑与仓库（中间，数字处理世界）

严谨版：

• 调理后的数据被存入 Sensor Registers（传感器寄存器）和 FIFO（先入先出缓冲区）。

• Config Registers（配置寄存器）接收外部主机的指令（比如设置量程）。

• Factory Calibration（出厂校准）提供芯片出厂的误差修正数据。

• Digital Motion Processor (DMP)（数字运动处理器）：芯片内置的硬件算法核心。

最厉害的是那个 DMP（数字运动处理器）。如果没有它，你需要自己写代码做复杂的"数据融合算法"。有了它，MPU6050 自己就能算出姿态角，直接把结果告诉你。

---

📡 第三部分：通信与对外接口（右侧，接口世界）

严谨版：

• Slave I2C and SPI Serial Interface（从机 I2C/SPI 接口）：包含 SCL、SDA、AD0 引脚。这是 STM32 与 MPU6050 通信的"大门"。

• Interrupt Status Register（中断状态寄存器）：连接到 INT 引脚，用于通知 STM32 数据准备好了。

• Master I2C Serial Interface（主机 I2C 接口）：包含 AUX_CL、AUX_DA 引脚。MPU6050 可以当主机，去控制外部的其他传感器。

• Serial Interface Bypass Mux（旁路复用器）：允许外部主控直接访问挂在 AUX 上的其他传感器。

• 底部是 Bias & LDO：给内部提供稳定的电源。

IIC软件读写MPU6050

main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "IIC.h"
#include "MPU6050.h"
int main(void)
{
     /*uint8_t ack;

	 OLED_Init();

	 i2c_init();

	 i2c_start();
	 i2c_send_byte(0xD0)//根据MPU6050的地址寻址，直接呼叫硬件;

	 ack = i2c_recv_ACK();

	 i2c_stop();

	 OLED_ShowNum(1, 1, ack, 2);
	 查看是否IIC建立成功
	*/


	 uint8_t data = 0;


	 //初始化
	 OLED_Init();
	 MPU6050_init();

//	 data = MPU6050_getId();
//	 OLED_ShowString(1, 1, "ID: ");
//	 OLED_ShowHexNum(2, 1, data, 3);
//	 看看ID是否是正版MPU6050,是否芯片ID是068
//




    int16_t AX, AY, AZ, GX, GY, GZ;


 while(1)
	 {
		MPU6050_getData(&AX, &AY, &AZ, &GX, &GY, &GZ);
		OLED_ShowSignedNum(1, 1, AX, 5);
		OLED_ShowSignedNum(2, 1, AY, 5);
		OLED_ShowSignedNum(3, 1, AZ, 5);
		OLED_ShowSignedNum(1, 8, GX, 5);
		OLED_ShowSignedNum(2, 8, GY, 5);
		OLED_ShowSignedNum(3, 8, GZ, 5);

		 Delay_ms(100);

	 }


	 return 0;
}

IIC.C
#include "stm32f10x.h"                  // Device header
#include "Delay.h"

void i2c_W_SCL(uint8_t value)//写SCL
{
	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)value);
	Delay_us(10);
}

void i2c_W_SDA(uint8_t value)//写SDA
{
	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)value);
	Delay_us(10);
}

uint8_t i2c_R_SDA(void)  //读SDA
{
	uint8_t value;

	value = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);
	Delay_us(10);

	return value;
}

void i2c_init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	//使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	//SCL B10  SDA B11
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;//必须开漏输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//初始状态为高电平，准备进入状态
	GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);
}
//起始条件
void i2c_start(void)
{
	i2c_W_SDA(1);
	i2c_W_SCL(1);
	i2c_W_SDA(0);
	i2c_W_SCL(0);
}
//结束条件
void i2c_stop(void)
{
	i2c_W_SDA(0);
	i2c_W_SCL(1);
	i2c_W_SDA(1);
}

void i2c_send_byte(uint8_t value)//发送一个字节
{
	uint8_t i = 0;

	for (i = 0; i < 8; i++)
	{
		i2c_W_SDA(value & (0x80 >> i));//移位即高位先发
		i2c_W_SCL(1);

		i2c_W_SCL(0);
	}
}
//接收一个字节
uint8_t i2c_recv_byte(void)//接收一个字节
{
	uint8_t i = 0;
	uint8_t value = 0;
//主设备释放SDA  I2C 总线是开漏输出，SDA 线可能被主机或从机拉低。
//当主机要接收数据时，SDA 线必须由从机控制。
//如果主机此时还输出低电平（SDA = 0），就会和从机输出的电平冲突，甚至损坏器件。
//所以主机必须先把 SDA 写成 1：
//在开漏模式下，写 1 不是强推高，而是释放总线（高阻态）；
//外部上拉电阻会把 SDA 拉高；
//这样从机就可以自由地拉低或释放 SDA 来发送数据。
	i2c_W_SDA(1);

	for (i = 0; i < 8; i++)
	{
		i2c_W_SCL(1);
		if (i2c_R_SDA() == 1)
		{
			value = value | 0x80 >> i;
		}

		i2c_W_SCL(0);
	}

	return value;
}

//发送ACK
void i2c_send_ACK(uint8_t ack)
{
	i2c_W_SDA(ack);
	i2c_W_SCL(1);
	//delay_us(5);
	i2c_W_SCL(0);
}

//接收ACK
uint8_t i2c_recv_ACK(void)
{
	uint8_t value = 0;

	//主设备释放SDL
	i2c_W_SDA(1);

	i2c_W_SCL(1);
	value = i2c_R_SDA();

	i2c_W_SCL(0);

	return value;
}



MPU6050.C
#include "stm32f10x.h"                  // Device header
#include "IIC.H"
#define MPU6050_ADDRESS         0xD0   //MPU6050 I2C写地址（7位地址0x68左移一位，最低位0表示写）
#define MPU6050_SMPLRT_DIV      0x19   //采样率分频。采样率 = 1kHz / (1 + 值)
#define MPU6050_CONFIG          0x1A   //配置数字低通滤波器 DLPF。决定加速度和陀螺仪的输出带宽
#define MPU6050_GYRO_CONFIG     0x1B   //设置陀螺仪量程
#define MPU6050_ACCEL_CONFIG    0x1C   //设置加速度量程

#define MPU6050_ACCEL_XOUT_H    0x3B   //加速度X轴高8位数据
#define MPU6050_ACCEL_XOUT_L    0x3C   //加速度X轴低8位数据
#define MPU6050_ACCEL_YOUT_H    0x3D   //加速度Y轴高8位数据
#define MPU6050_ACCEL_YOUT_L    0x3E   //加速度Y轴低8位数据
#define MPU6050_ACCEL_ZOUT_H    0x3F   //加速度Z轴高8位数据
#define MPU6050_ACCEL_ZOUT_L    0x40   //加速度Z轴低8位数据
#define MPU6050_TEMP_OUT_H      0x41   //温度高8位数据
#define MPU6050_TEMP_OUT_L      0x42   //温度低8位数据
#define MPU6050_GYRO_XOUT_H     0x43   //陀螺仪X轴高8位数据
#define MPU6050_GYRO_XOUT_L     0x44   //陀螺仪X轴低8位数据
#define MPU6050_GYRO_YOUT_H     0x45   //陀螺仪Y轴高8位数据
#define MPU6050_GYRO_YOUT_L     0x46   //陀螺仪Y轴低8位数据
#define MPU6050_GYRO_ZOUT_H     0x47   //陀螺仪Z轴高8位数据
#define MPU6050_GYRO_ZOUT_L     0x48   //陀螺仪Z轴低8位数据

#define MPU6050_PWR_MGMT_1      0x6B   //电源管理1：控制睡眠模式、时钟源、复位、温度传感器使能等
#define MPU6050_PWR_MGMT_2      0x6C   //电源管理2：控制各轴是否进入待机
#define MPU6050_WHO_AM_I        0x75   //设备身份ID寄存器，正常读回0x68（十进制104）



void MPU6050_WriteReg(uint8_t regAddr, uint8_t data)
{

	i2c_start();

	i2c_send_byte(MPU6050_ADDRESS);//MPU6050的地址

	i2c_recv_ACK();

	i2c_send_byte(regAddr);//操作MPU6050的哪个寄存器
	i2c_recv_ACK();

	i2c_send_byte(data);//发送数据
	i2c_recv_ACK();

	i2c_stop();
}

uint8_t MPU6050_ReadReg(uint8_t regAddr)
{
	uint8_t data = 0;

	i2c_start();

	i2c_send_byte(MPU6050_ADDRESS);

	i2c_recv_ACK();

	i2c_send_byte(regAddr);
	i2c_recv_ACK();

	i2c_start();
	/*START → 写地址 0xD0 → ACK → 寄存器地址 → ACK
→ 重复 START → 读地址 0xD1 → ACK → 读数据 → NACK → STOP*/

	i2c_send_byte(MPU6050_ADDRESS | 0x1);

	i2c_recv_ACK();

	data = i2c_recv_byte();
	i2c_send_ACK(1);

	i2c_stop();

	return data;
}


void MPU6050_init(void)//初始化 STM32 的 I2C 引脚，并且配置 MPU6050 内部的关键寄存器，
	                    //让 MPU6050 从"休眠状态"进入"正常工作状态"，并设定好测量范围、采样率等参数。
{
	i2c_init();

	MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);
	MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);
	MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);
	MPU6050_WriteReg(MPU6050_CONFIG, 0x06);
	MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);
	MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);
}

uint8_t MPU6050_getId(void)//读取 MPU6050 的身份 ID 寄存器，用来确认芯片是不是 MPU6050，
	                        //以及 I2C 通信是否正常。
{
	return MPU6050_ReadReg(MPU6050_WHO_AM_I);
}

void MPU6050_getData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
						int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)//一键返回
{
	uint8_t DataH, DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);
	*AccX = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);
	*AccY = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);
	*AccZ = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);
	*GyroX = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);
	*GyroY = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);
	*GyroZ = (DataH << 8) | DataL;
}

硬件

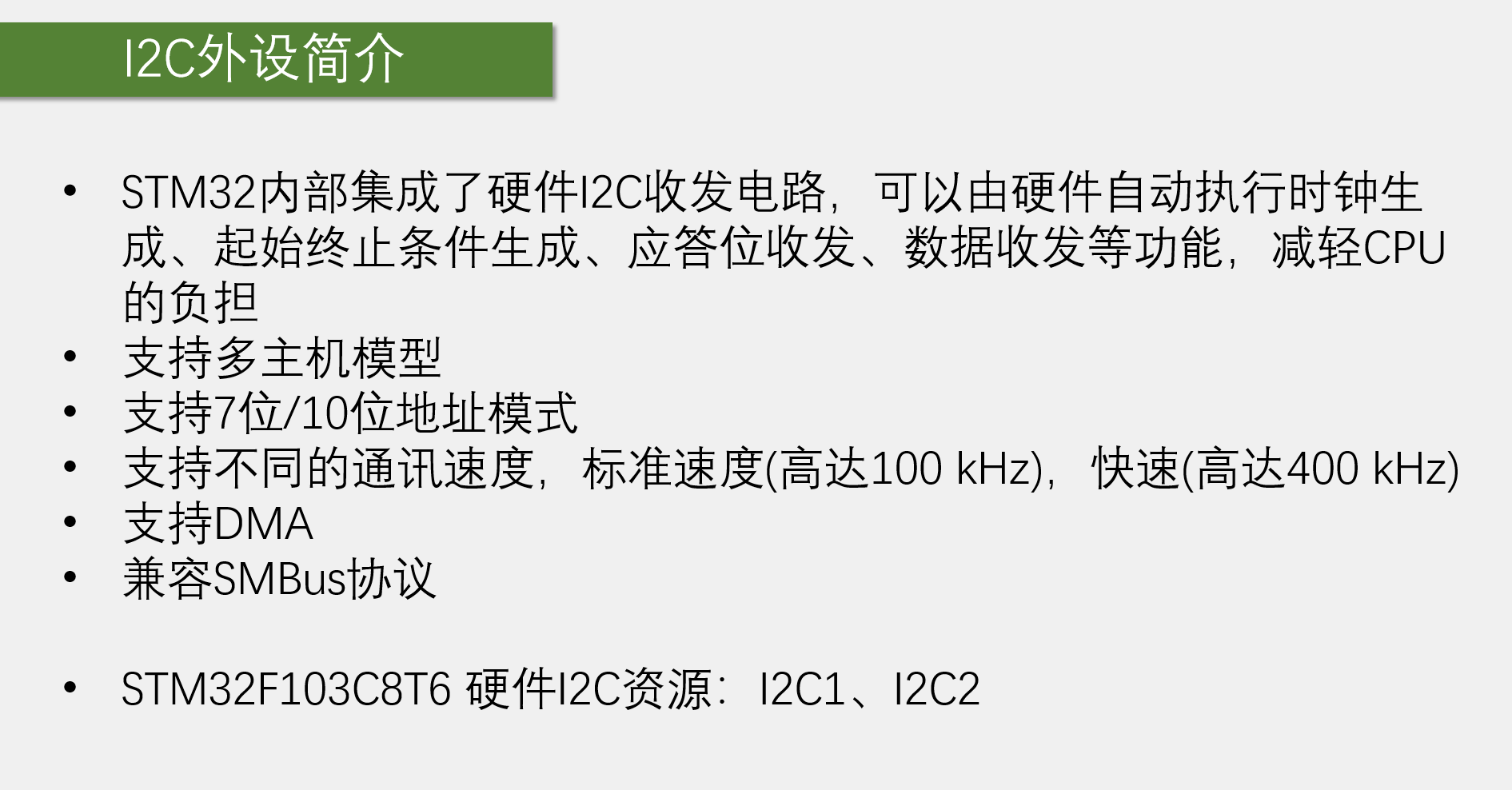

IIC外设简介

1. 硬件自动执行，减轻 CPU 负担

• 含义：软件 I2C 需要 CPU 一步步去翻转 GPIO、延时；而硬件 I2C 只需要你把数据丢进寄存器，剩下的时钟生成、起始/终止条件、ACK 收发，硬件电路会自动完成。

• 对你的意义：这正是解决你"快速运动时变成 0"的根本方法。CPU 不用在死循环里死等延时，时序不受中断打断，通信极其稳定。

2. 支持多主机模型 / 7位和10位地址 / SMBus

• 含义：这是 STM32 硬件 I2C 的标准功能。

• 对你的意义 ：MPU6050 使用的是 7位地址（0x68），这部分你不需要管，知道硬件支持就行。

3. 支持不同的通讯速度（标准 100kHz，快速 400kHz）

• 含义：硬件 I2C 可以配置时钟频率。

• 对你的意义：MPU6050 完全支持 400kHz。你之前软件 I2C 大概是几十 kHz，换成硬件后把速度设成 400kHz，读取数据会快很多。

4. 支持 DMA

• 含义：可以直接让 DMA 搬运数据，CPU 完全解放。

• 对你的意义 ：如果你以后想连续读 14 个字节（加速度、温度、角速度），开启 DMA 会让效率直接起飞。

5.：STM32F103C8T6 硬件I2C资源：I2C1、I2C2

• 含义：你的芯片有两个硬件 I2C 外设。

• 对你的意义：

  • I2C1 ：默认引脚是 PB6 (SCL) 和 PB7 (SDA)。

  • I2C2 ：默认引脚是 PB10 (SCL) 和 PB11 (SDA)。

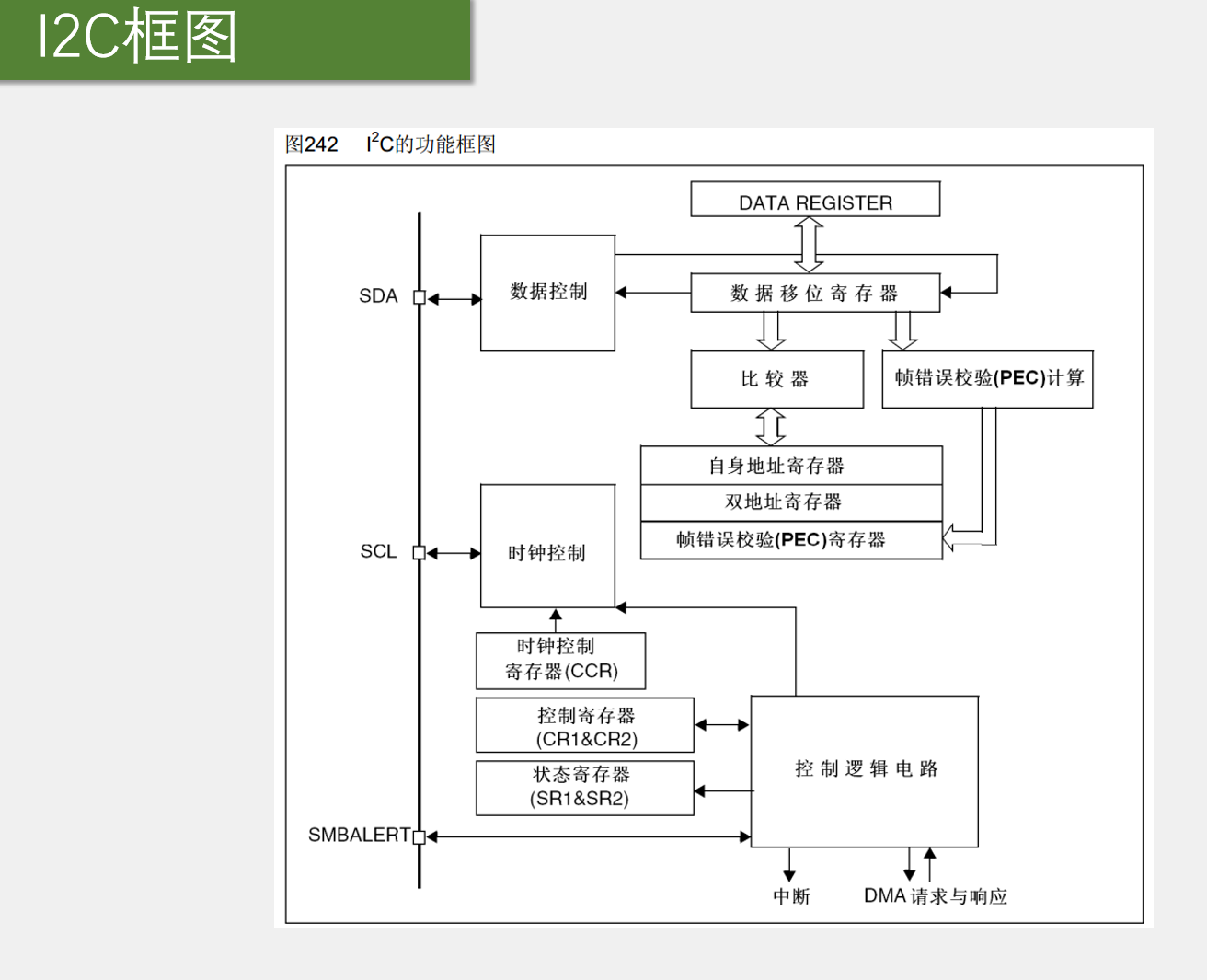

IIC框图

一、 数据收发路径（图的右上部分）

这是你读写 MPU6050 数据时，硬件内部发生的事情。

• DATA REGISTER（数据寄存器）：你往这里写数据，或者从这里读数据。

• 数据移位寄存器：硬件自动把数据寄存器里的 8 位数据，一位一位地推出去到 SDA 线上（或者从 SDA 线上采回来拼成 8 位）。

• 数据控制：控制 SDA 引脚是输入还是输出。

• 比较器 + 自身地址寄存器：当 STM32 作为从机时，硬件会对比收到的地址是不是自己的；当你作为主机（现在的场景），这部分不需要你操心。

---

二、 时钟控制（图的左侧中间）

• SCL 引脚：由时钟控制电路直接驱动。

• 时钟控制寄存器 (CCR)：决定 SCL 的频率。

---

三、 控制逻辑与状态机（图的右下部分）

这是硬件 I2C 的心脏，也是你切换硬件时最需要适应的地方。

• 控制寄存器 (CR1 & CR2)：你要通过它来配置 I2C 外设（使能、ACK应答、起始条件生成等）。

• 状态寄存器 (SR1 & SR2)：这里存放着硬件当前的状态（比如"起始条件已发送"、"地址已发送"、"收到一个字节"等）。

• 控制逻辑电路：图中间的箭头显示，逻辑电路根据状态寄存器和控制寄存器的值，指挥整个 I2C 运转。

---

四、 高级功能（图的最下方）

• 中断：硬件完成一件事（比如收到一字节），可以触发中断告诉 CPU。

• DMA请求与响应 ：可以直接让 DMA 把数据从内存搬到 DATA REGISTER，或者从 DATA REGISTER 搬到内存。

• SMBALERT：SMBus 协议的警报线（你暂时用不到）。

• 帧错误校验 (PEC)：自动计算 CRC 校验（MPU6050 通信不需要）。

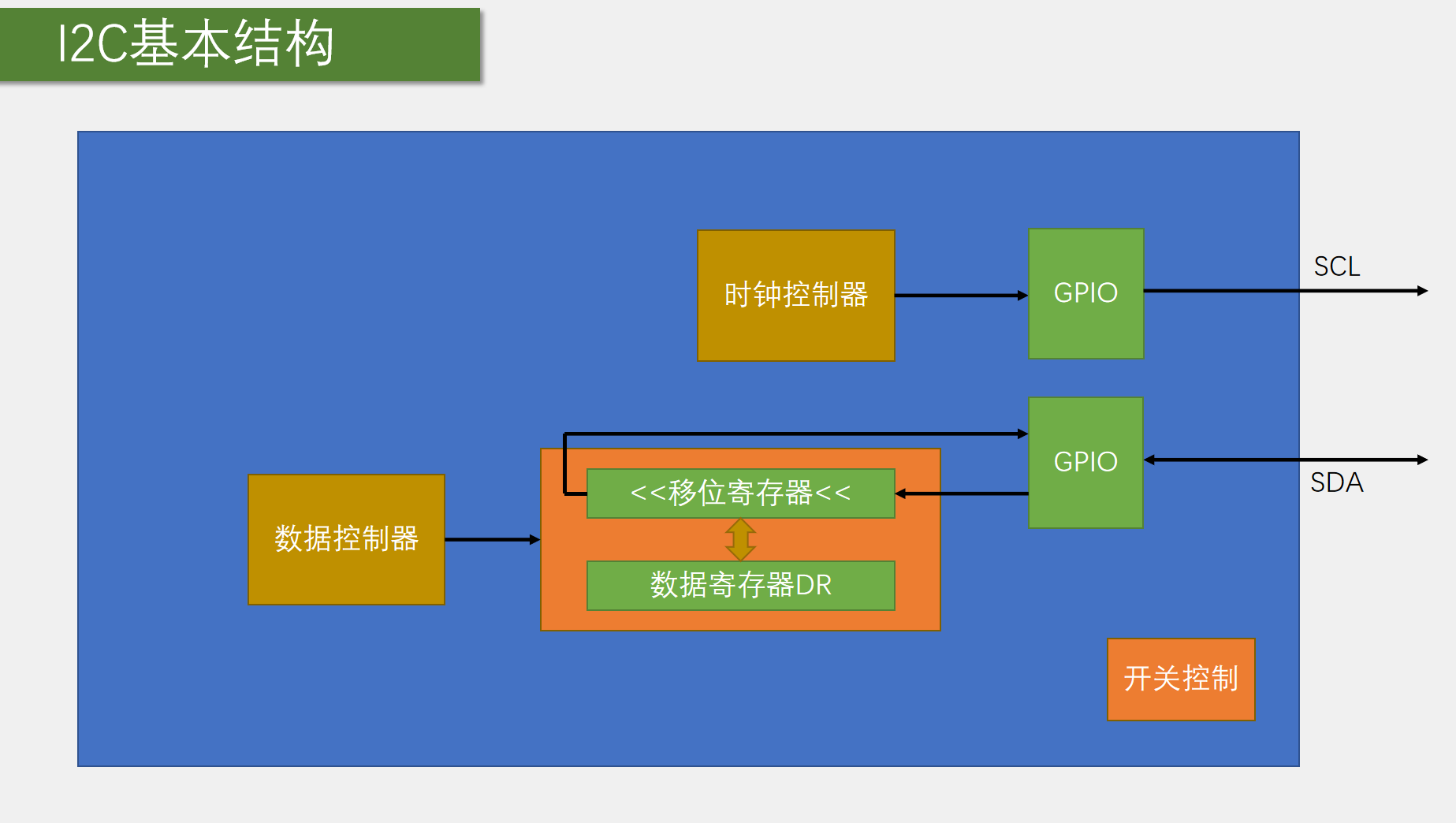

IIC基本结构

一、 右侧：物理引脚（SCL与SDA）

• SCL：时钟线，单向输出。

• SDA：数据线，双向（箭头一进一出）。

二、 上半部分：时钟控制器 -> GPIO -> SCL

• 时钟控制器：硬件内部自动产生时钟脉冲。

• 对应你的代码 ：你在初始化时写的 I2C_InitStruct.I2C_ClockSpeed = 400000; 就是配置这个控制器。

• 对比软件 I2C ：你再也不用写 Delay_us(10) 去手动翻转 PB10 了，硬件会自动产生精准的 400kHz 方波。

三、 下半部分（核心）：数据控制器 -> 数据寄存器DR -> 移位寄存器 -> GPIO -> SDA

这是整个图最核心的地方，它解释了你写的代码和物理总线是怎么对接的：

1. 数据控制器：代表 CPU 总线接口。

2. 数据寄存器 DR ：这就是你代码直接操作的地方。

   • 当你调用 I2C_SendData(I2C2, 0xD0) 时，CPU 实际上是把这个 0xD0 塞进了 DR 寄存器。

   • 当你调用 data = I2C_ReceiveData(I2C2) 时，你是把 DR 里面的字节读走。

3. 移位寄存器 << ：这是硬件自动干活的灵魂。

   • 发送时：数据从 DR 移到移位寄存器，硬件自动一位一位地（高位先发）推到 SDA 线上。

   • 接收时：SDA 线上的一位一位进入移位寄存器，攒够 8 位后，自动丢给 DR。

   • 对比软件 I2C ：你之前写 for(i=0; i<8; i++)，手动用 0x80 >> i 提取每一位去写 SDA。现在这个 for 循环和位运算，完全由硬件电路替你做了。

4. GPIO ：硬件外设和物理引脚的桥梁（配置成复用开漏 GPIO_Mode_AF_OD）。

四、 右下角：开关控制

• 这代表了 I2C 的使能（I2C_Cmd）、ACK应答使能/失能（I2C_AcknowledgeConfig），以及起始/停止条件的控制逻辑。

• 当你调用 I2C_GenerateSTART(I2C2, ENABLE) 时，这个开关控制电路会捕捉到并指挥数据线拉低。

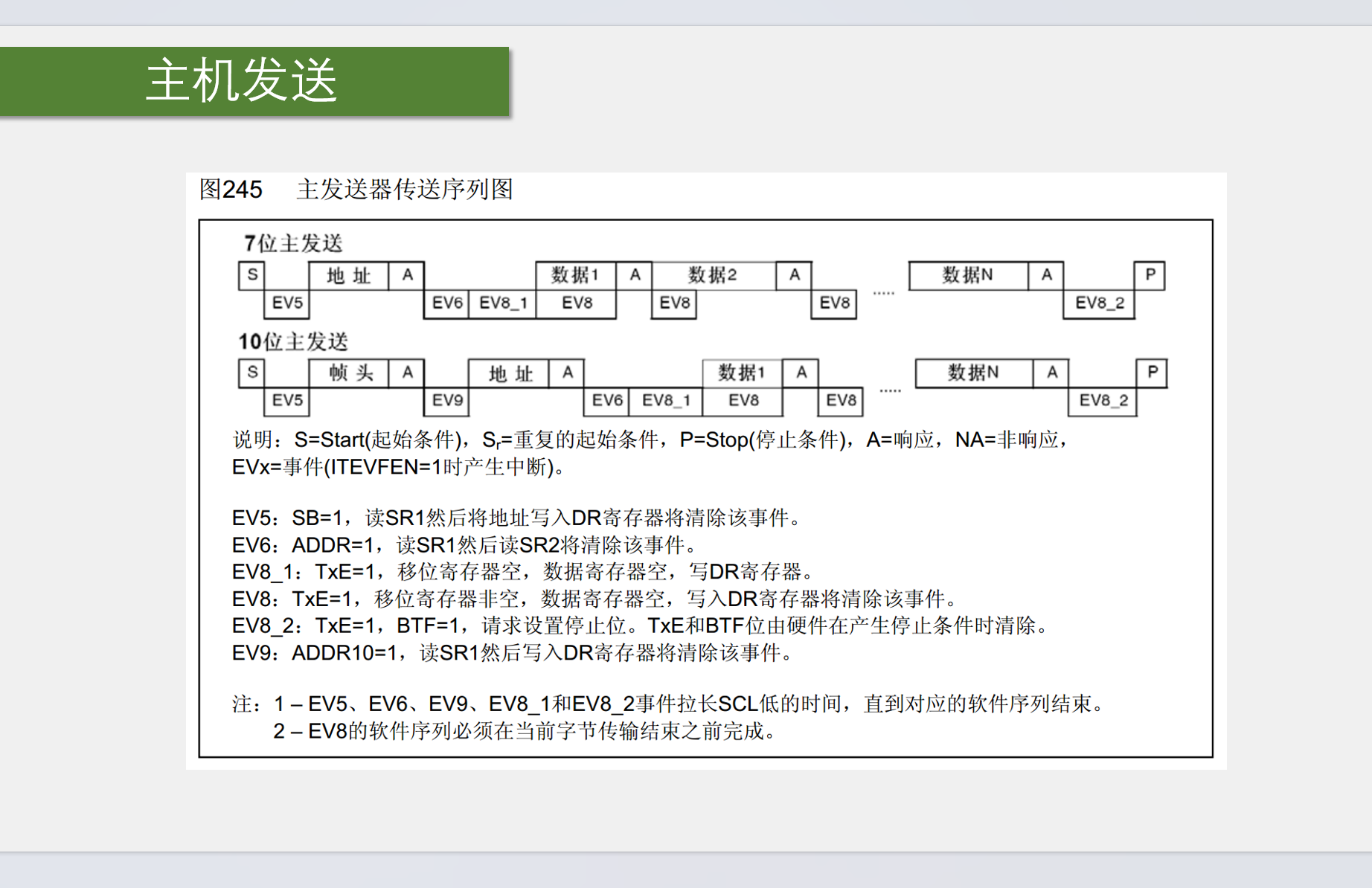

主机发送

你之前用软件 I2C 写 MPU6050_WriteReg 时，是自己一步步操控 GPIO、加延时。现在用硬件 I2C，你不再需要手动翻引脚，但你必须按照这张图里的"事件（Event）"顺序去查状态。

结合你的 MPU6050，这张图里的 7 位主发送序列（上图第一行），对应的正是你写寄存器 0xD0 -> 寄存器地址 -> 数据 的完整过程。

一、 主发送时序与事件（EV）全解析

图中第一行 7位主发送，完美对应你写 MPU6050 寄存器的三步走：

1. 起始条件（S） -> 产生事件 EV5

   • 图注说明：EV5: SB=1（Start Bit 被置1）。

   • 代码动作 ：硬件帮你把 SDA 拉低产生了起始信号。你需要 while(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT)); 来等待 SB 标志位。确认起始发完后，你要把从机地址（0xD0）写入 DR 寄存器。

2. 发送地址 + 接收应答（地址 -> A） -> 产生事件 EV6

   • 图注说明：EV6: ADDR=1（地址发送完毕/匹配）。

   • 代码动作 ：硬件自动把地址打出去并接收了从机的 ACK。while(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)); 等待 ADDR 标志。重点：要依次读取 SR1 和 SR2 寄存器来清除这个事件 。然后，准备发送寄存器地址（比如 0x6B）。

3. 发送数据（数据1 -> A） -> 产生事件 EV8 或 EV8_1

   • 图注说明：EV8: TxE=1（发送数据寄存器空）。硬件把数据移到移位寄存器后，DR 空出来，就会触发这个事件。

   • 代码动作 ：while(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING)); 等待 TxE 标志置位。确认空出来后，把你要写的寄存器地址（0x6B）写入 DR。

   • 随后发数据（0x01）也是同样的逻辑，继续等 EV8。

4. 发送完成，准备停止（数据N -> A -> P） -> 产生事件 EV8_2

   • 图注说明：EV8_2: TxE=1, BTF=1（字节传输完成）。此时不能再发数据了，要准备停机。

   • 代码动作 ：发完最后一个数据后，等待 BTF 标志。while(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED));，然后调用 I2C_GenerateSTOP(I2C2, ENABLE); 产生停止条件（P）。

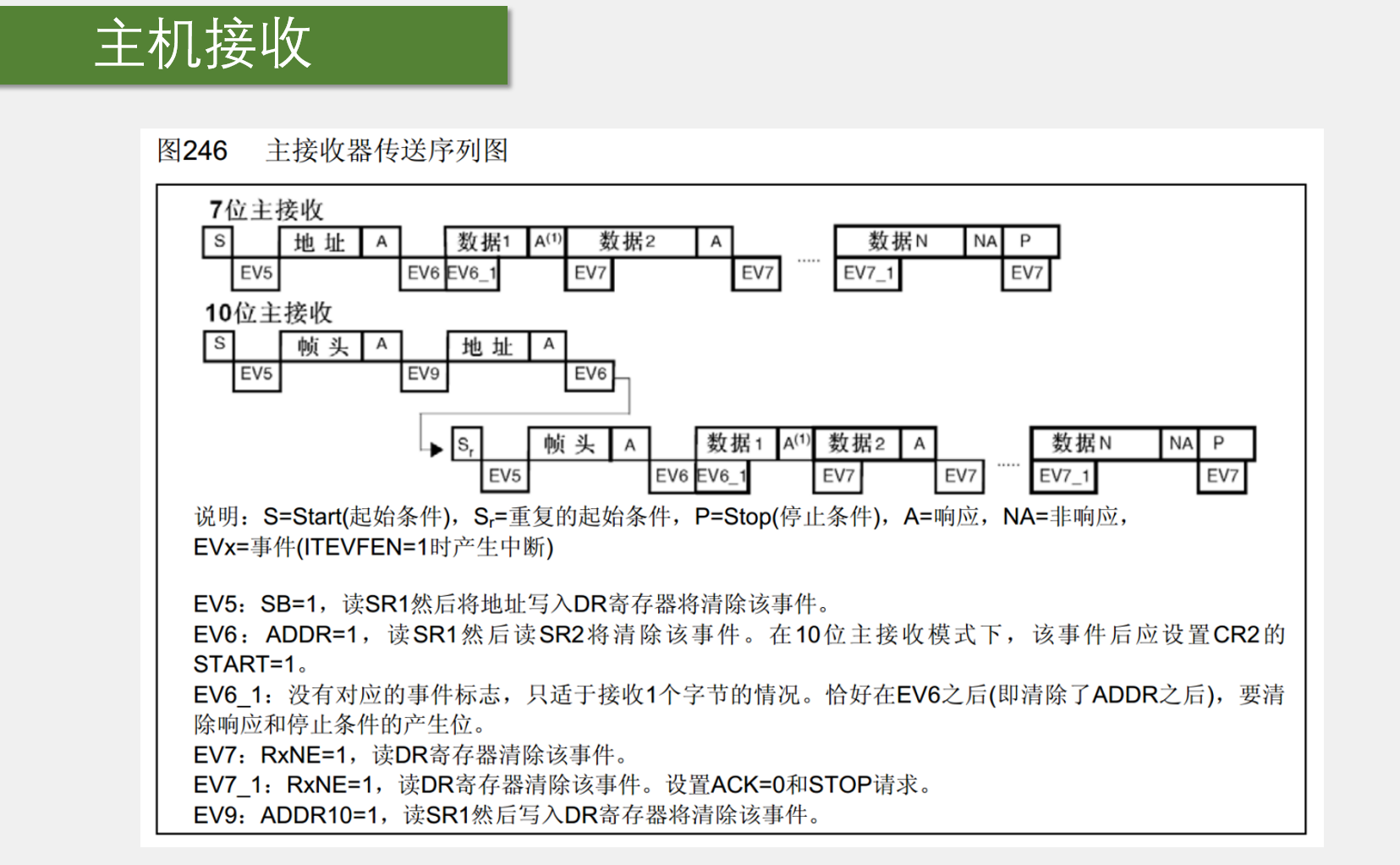

主机接收

---

一、 主接收器传送序列图

1. 7位主接收

• 时序流： S (起始条件) -> 地址 (7位地址+读位) -> A (应答) -> 数据1 -> A -> 数据2 -> A -> ... -> 数据N -> NA (非应答) -> P (停止条件)。

• 事件对应： 整个过程触发了 EV5 -> EV6 -> EV7 (循环) -> EV7_1。

• 主要特点：整个流程比较简单，发送一次起始条件和地址后，直接开始连续接收数据。最后一个数据字节接收完毕后，主机必须发送非应答（NA）来告诉从机结束传输，然后发送停止条件（P）。

2. 10位主接收（下半部分）

• 时序流： 10位地址的接收分为两段。

  • 首先，S (起始) -> 帧头 (11110xx + 读写位，即写) -> A -> 地址 (10位地址的低8位) -> A。

  • 接着，发起 Sr (重复起始条件) -> 帧头 (11110xx + 读写位，即读) -> A -> 数据1 -> A -> ... -> 数据N -> NA -> P。

• 事件对应： 触发 EV5 -> EV9 -> EV6 -> EV5 -> EV6 -> EV7 -> EV7_1。

• 主要特点：因为10位地址需要分两个字节发送，并且中间需要切换读写方向，所以必须使用重复起始条件（Sr）。

---

二、 事件标志与清除方法（说明部分）

这部分对于编写I2C中断服务函数（ISR）至关重要。EVx 事件通常在 ITEVFEN=1（中断事件使能）时产生。

图中各缩写含义：

• S = Start（起始条件）

• Sr = 重复的起始条件

• P = Stop（停止条件）

• A = 响应（ACK）

• NA = 非响应（NACK）

• EVx = 事件

具体事件解析：

• EV5 (SB=1)：

  • 触发： 起始条件已发送。

  • 清除方法： 读 SR1 寄存器，然后将地址写入 DR 寄存器。

  • 作用： 用于启动地址发送。

• EV6 (ADDR=1)：

  • 触发： 地址发送完成，收到应答。

  • 清除方法： 读 SR1 然后读 SR2。

  • 特殊说明（重要）： 在10位主接收模式 下，该事件（EV6）清除后，应设置 CR2 寄存器的 START=1，以发送重复起始条件（Sr）。

• EV6_1：

  • 说明： 这是一个没有对应事件标志 的特殊事件，只适用于接收1个字节 的情况（单字节接收）。必须在 EV6 之后（即清除了ADDR之后）清除响应和停止条件的产生位（通常用于设置 ACK=0 和 STOP=1）。

• EV7 (RxNE=1)：

  • 触发： 接收数据寄存器非空（收到一个字节数据）。

  • 清除方法： 读 DR 寄存器。

  • 作用： 接收常规数据。

• EV7_1 (RxNE=1)：

  • 触发： 接收数据寄存器非空，且处于最后一个字节。

  • 清除方法： 读 DR 寄存器。

  • 特殊说明： 在读DR清除事件的同时，需要设置 ACK=0 和 STOP 请求。这用于结束最后一个字节的接收。

• EV9 (ADDR=1)：

  • 触发： 在10位主接收模式下，接收到匹配的帧头后产生。

  • 清除方法： 读 SR1，然后写入 DR 寄存器。

  • 作用： 用于处理10位地址的头段接收

软件/硬件波形对比

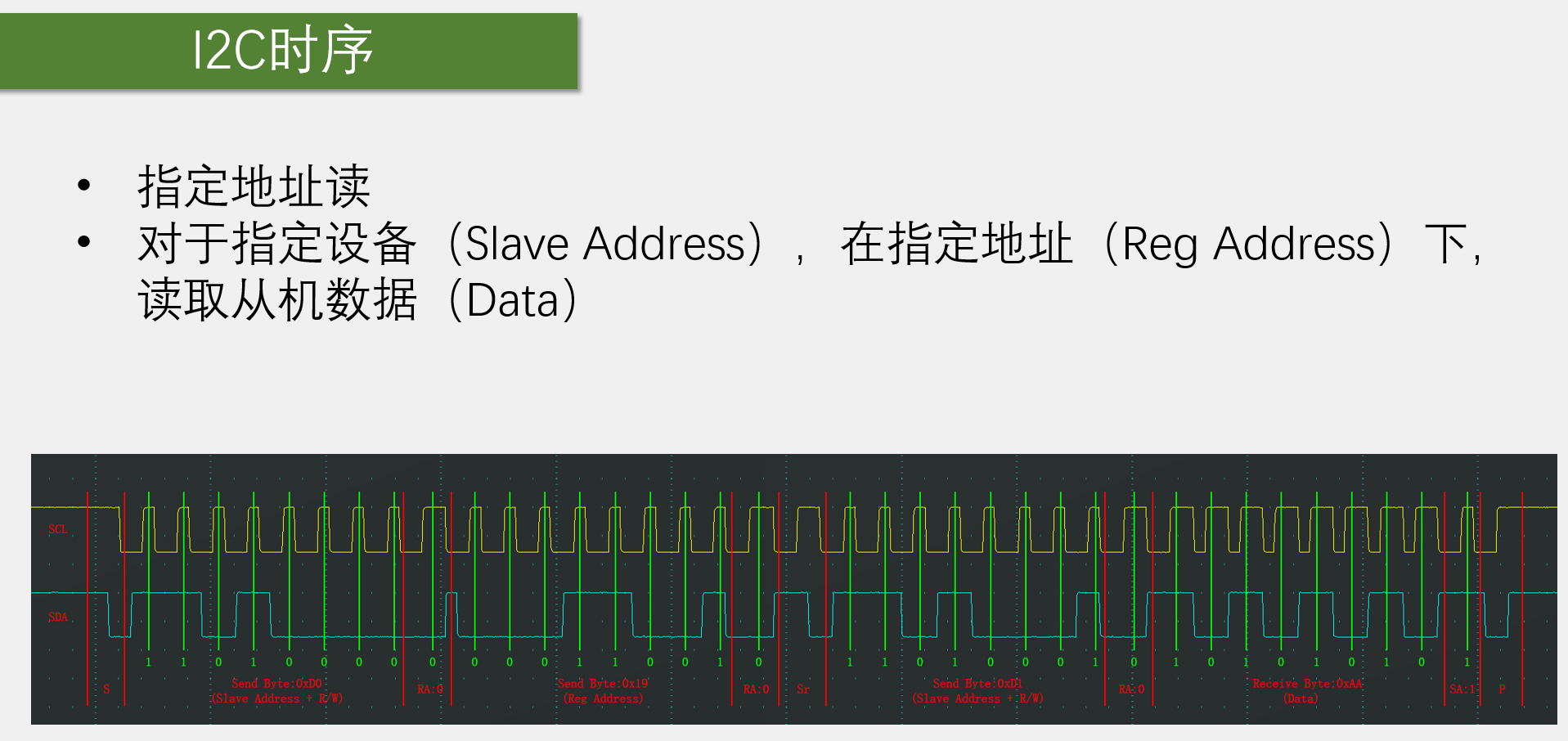

一、 通信协议时序解析（两张图逻辑相同）

这是一个标准的 "先写寄存器地址，再重复起始条件读数据" 的流程（常用于读取传感器或EEPROM的数据）：

1. S (Start)：主机发起起始条件。

2. Send Byte: 0xD0 ：主机发送从机地址+写操作（0xD0 二进制为 1101 000 0，最后一位0表示写）。随后收到从机应答 RA:0（Acknowledge，0表示应答）。

3. Send Byte: 0x19 ：主机发送要读取的寄存器地址 0x19。收到从机应答 RA:0。

4. Sr (Repeated Start) ：主机发起重复起始条件。这正是上一张图中提到的10位接收模式或者寄存器读取时常见的关键操作，用于在不变更总线控制权的情况下切换读写方向。

5. Send Byte: 0xD1 ：主机再次发送从机地址+读操作（0xD1 二进制为 1101 000 1，最后一位1表示读）。收到从机应答 RA:0。

6. Receive Byte: 0xAA ：从机向主机发送数据 0xAA。

7. SA:1 ：主机接收到最后一个字节后，发送非应答（NACK），告诉从机数据接收完毕。

8. P (Stop)：主机发送停止条件，结束通信。

注：波形中SDA的数据变化都发生在SCL低电平期间，并在SCL高电平期间保持稳定，完全符合I2C规范。

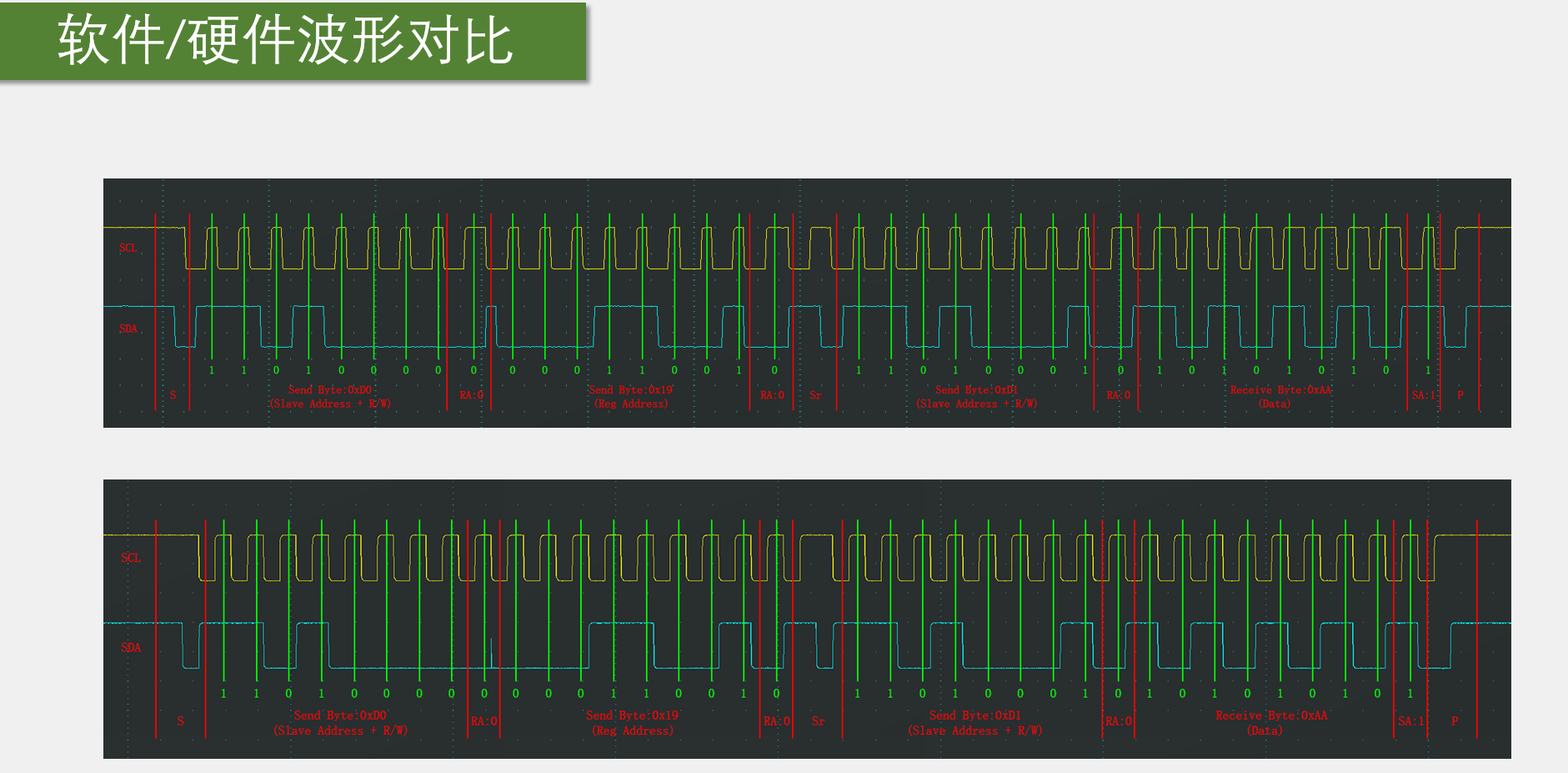

二、 软件/硬件波形对比分析

这是本图的核心对比点：

1. 上半部分：软件模拟I2C波形

• SCL（时钟线） ：高低电平的占空比不太均匀，周期也有些许波动。这是因为软件I2C是通过CPU直接翻转GPIO引脚（如 GPIO_SetBits() 和 GPIO_ResetBits()）产生的，容易受中断、指令周期和任务调度的影响。

• SDA（数据线）：边沿相对生硬，切换速率受限于GPIO驱动能力和软件执行速度。

2. 下半部分：硬件I2C波形

• SCL（时钟线）：时钟频率非常稳定，高低电平占空比非常匀称，波形边缘干净、平滑，没有明显的抖动。

• SDA（数据线）：数据变化和时钟同步非常精准，几乎是完美的矩形波。

• 整体观感：硬件I2C由专用的硬件外设（如STM32的I2C外设）自动控制时序，不需要CPU干预每一个时钟脉冲，因此通讯速率更高、更稳定、抗干扰能力更强，波形也远比软件模拟的漂亮。

总结： 软件I2C灵活性高（可任意映射引脚），但波形差、速度慢；硬件I2C波形完美、速度快，但引脚固定且配置相对复杂。在实际项目中，对时序要求高、速度快的场景强烈建议使用硬件I2C。

#include "stm32f10x.h"

#include "Delay.h"
#include "oled.h"
#include "MPU6050.h"


 int main(void)
 {
	 uint8_t data = 0;
	 int16_t AX, AY, AZ, GX, GY, GZ;

	 //初始化
     OLED_Init();
	 MPU6050_init();
//
//	 data = MPU6050_getId();
//	 OLED_ShowString(1, 1, "ID: ");
//	 OLED_ShowHexNum(1, 5, data, 3);


	 while(1)
	 {

		MPU6050_getData(&AX, &AY, &AZ, &GX, &GY, &GZ);
		OLED_ShowSignedNum(1, 1, AX, 5);
		OLED_ShowSignedNum(2, 1, AY, 5);
		OLED_ShowSignedNum(3, 1, AZ, 5);
		OLED_ShowSignedNum(1, 8, GX, 5);
		OLED_ShowSignedNum(2, 8, GY, 5);
		OLED_ShowSignedNum(3, 8, GZ, 5);

		 Delay_ms(100);

	 }

	 return 0;
 }

#include "stm32f10x.h"                  // Device header
#define MPU6050_ADDRESS		    0xD0

#define	MPU6050_SMPLRT_DIV		0x19
#define	MPU6050_CONFIG			0x1A
#define	MPU6050_GYRO_CONFIG		0x1B
#define	MPU6050_ACCEL_CONFIG	0x1C

#define	MPU6050_ACCEL_XOUT_H	0x3B
#define	MPU6050_ACCEL_XOUT_L	0x3C
#define	MPU6050_ACCEL_YOUT_H	0x3D
#define	MPU6050_ACCEL_YOUT_L	0x3E
#define	MPU6050_ACCEL_ZOUT_H	0x3F
#define	MPU6050_ACCEL_ZOUT_L	0x40
#define	MPU6050_TEMP_OUT_H		0x41
#define	MPU6050_TEMP_OUT_L		0x42
#define	MPU6050_GYRO_XOUT_H		0x43
#define	MPU6050_GYRO_XOUT_L		0x44
#define	MPU6050_GYRO_YOUT_H		0x45
#define	MPU6050_GYRO_YOUT_L		0x46
#define	MPU6050_GYRO_ZOUT_H		0x47
#define	MPU6050_GYRO_ZOUT_L		0x48

#define	MPU6050_PWR_MGMT_1		0x6B
#define	MPU6050_PWR_MGMT_2		0x6C
#define	MPU6050_WHO_AM_I		0x75


void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
{
    uint32_t timeout;
    timeout = 100000; // 1. 初始化超时计数器（大约10万次循环）

    // 2. 循环检查事件是否发生
    while(I2C_CheckEvent(I2Cx, I2C_EVENT) != SUCCESS)
    {
        timeout--; // 每次未发生，计数器减1
        if (0 == timeout)
        {
            break; // 3. 如果减到0还没等到，强制退出循环（防止死循环卡死）
        }
    }
}


void MPU6050_WriteReg(uint8_t regAddr, uint8_t data)
{
	//发送起始条件
	I2C_GenerateSTART(I2C2, ENABLE);
	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);

	//发送7位地址
	I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);
	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);

	//发送寄存器地址
	I2C_SendData(I2C2, regAddr);
		MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING);

	//发送数据
	I2C_SendData(I2C2, data);
		MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);

	//发送停止位
	I2C_GenerateSTOP(I2C2, ENABLE);

}

uint8_t MPU6050_ReadReg(uint8_t regAddr)
{
	uint8_t data = 0;

	//发送起始条件
	I2C_GenerateSTART(I2C2, ENABLE);
		MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);

	//发送7位地址
	I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter);
	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);

	//发送寄存器地址
	I2C_SendData(I2C2, regAddr);
		MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);

	//发送起始条件
	I2C_GenerateSTART(I2C2, ENABLE);
	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);

	//发送7位地址
	I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Receiver);
	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED);

	I2C_AcknowledgeConfig(I2C2, DISABLE);
	I2C_GenerateSTOP(I2C2, ENABLE);

	MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED);
	data = I2C_ReceiveData(I2C2);

	I2C_AcknowledgeConfig(I2C2, ENABLE);


	return data;
}


void MPU6050_init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	I2C_InitTypeDef I2C_InitStruct;

	//I2C初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);


	//PB10 PB11
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
	I2C_InitStruct.I2C_ClockSpeed = 50000;
	I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
	I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;
	I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
	I2C_InitStruct.I2C_OwnAddress1 = 0x00;
	I2C_Init(I2C2, &I2C_InitStruct);

	//使能I2C
	I2C_Cmd(I2C2, ENABLE);


	MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);
	MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);
	MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);
	MPU6050_WriteReg(MPU6050_CONFIG, 0x06);
	MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);
	MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);
}

uint8_t MPU6050_getId(void)
{
	return MPU6050_ReadReg(MPU6050_WHO_AM_I);
}

void MPU6050_getData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
						int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
	uint8_t DataH, DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L);
	*AccX = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L);
	*AccY = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L);
	*AccZ = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L);
	*GyroX = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L);
	*GyroY = (DataH << 8) | DataL;

	DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H);
	DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L);
	*GyroZ = (DataH << 8) | DataL;
}

#ifndef __MPU6050_H
#define __MPU6050_H
void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT);
void MPU6050_WriteReg(uint8_t regAddr, uint8_t data);
uint8_t MPU6050_ReadReg(uint8_t regAddr);
void MPU6050_init(void);
uint8_t MPU6050_getId(void);
void MPU6050_getData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);
#endif

1. MPU6050_WriteReg (写寄存器硬件顺序)

发送起始条件(S) -> 等待EV5(起始已发出) -> 发送7位地址+写(0xD0) -> 等待EV6(地址发送完成并收到ACK) -> 发送寄存器地址(regAddr) -> 等待TXE(发送寄存器为空) -> 发送数据(data) -> 等待BTF(字节传输完成) -> 发送停止条件(P)

2. MPU6050_ReadReg (读寄存器硬件顺序)

发送起始条件(S) -> 等待EV5 -> 发送7位地址+写(0xD0) -> 等待EV6 -> 发送寄存器地址(regAddr) -> 等待BTF(字节传输完成) -> 发送重复起始条件(Sr) -> 等待EV5 -> 发送7位地址+读(0xD1) -> 等待EV6(接收模式就绪) -> 配置ACK=0(非应答) -> 发送停止条件(P) -> 等待EV7(接收数据寄存器非空) -> 读取数据(data) -> 恢复ACK=1 -> 返回data

3. MPU6050_init (初始化硬件顺序)

开启GPIOB时钟 -> 开启I2C2时钟 -> 配置PB10/PB11(复用开漏模式) -> 配置I2C2参数(50kHz、7位地址等) -> 使能I2C2 -> 【调用写寄存器流程】写PWR_MGMT_1(0x01) -> 【调用写寄存器流程】写PWR_MGMT_2(0x00) -> 【调用写寄存器流程】写SMPLRT_DIV(0x09) -> 【调用写寄存器流程】写CONFIG(0x06) -> 【调用写寄存器流程】写GYRO_CONFIG(0x18) -> 【调用写寄存器流程】写ACCEL_CONFIG(0x18)

4. MPU6050_getData (获取数据硬件顺序)

【调用读寄存器流程】读ACCEL_XOUT_H -> 【调用读寄存器流程】读ACCEL_XOUT_L -> 拼接得到AccX -> 【调用读寄存器流程】读ACCEL_YOUT_H -> 【调用读寄存器流程】读ACCEL_YOUT_L -> 拼接得到AccY -> 【调用读寄存器流程】读ACCEL_ZOUT_H -> 【调用读寄存器流程】读ACCEL_ZOUT_L -> 拼接得到AccZ -> 【调用读寄存器流程】读GYRO_XOUT_H -> 【调用读寄存器流程】读GYRO_XOUT_L -> 拼接得到GyroX -> 【调用读寄存器流程】读GYRO_YOUT_H -> 【调用读寄存器流程】读GYRO_YOUT_L -> 拼接得到GyroY -> 【调用读寄存器流程】读GYRO_ZOUT_H -> 【调用读寄存器流程】读GYRO_ZOUT_L -> 拼接得到GyroZ

5. MPU6050_getId (获取ID顺序)

【调用读寄存器流程】读WHO_AM_I(0x75) -> 返回ID值
