WD5030K 将 MOS 集成在芯片内部，功率回路收缩在芯片封装内部，寄生电感大幅降低，消除外置 MOS 虚焊、参数离散、驱动异常等大量量产风险，适合12A 及以内量产项目，调试简单，不良风险收敛在芯片原厂端。代价是连续输出上限被内部 MOS 限制在 12A，大电流扩展能力弱于控制器方案。
一、控制架构
WD5030K 沿用抖动频率平均电流模式控制，区别于传统峰值电流模式。内部误差放大器将 FB 引脚电压与 1.0V 内部基准做对比，输出 ITH 控制信号，同时电流环路实时采集电感平均电流，双环路协同调节 PWM 占空比。该架构优势在于负载瞬态响应优异，输出电流控制精度高，非常适合 CC‑CV 恒流恒压充电场景。
芯片支持频率配置，FS 引脚悬空默认 130kHz；外接不同阻值对地电阻，频率可拉高至 330kHz，兼顾效率与器件体积。自带频率抖动技术，扩散开关频谱，降低 EMI 整改难度。轻载条件自动进入突发模式，关闭多余开关动作，减少开关损耗，改善轻载与待机功耗。芯片内置完整环路补偿网络，无需工程师额外搭建 RC 补偿电路，减少调试变量，降低环路振荡风险。内置 550μs 软启动，上电逐步提升占空比，抑制输入浪涌电流，保护前端电容和后端负载。
二、核心电气性能
输入工作电压 7.5‑30V，输入过压保护点 38V，UVLO 欠压阈值约 6.6‑7.3V，低于阈值芯片锁止关闭。FB 基准典型 1.0V，输出电压精度 ±2%，输出电压计算公式：\(V_{OUT}=V_{FB}\times(1+\frac{R_{TOP}}{R_{LOW}})\)，依靠分压电阻即可灵活设定输出电压。
高低侧功率 MOS 全部片内集成，导通电阻均为 6mΩ，大幅降低导通损耗，24V 输入工况最高效率可达 95%。连续输出 12A，峰值限流 15A；电流采样内部放大器采样电压 30mV，可外接采样电阻实现恒流功能。静态工作电流 1.3mA 左右，轻载突发模式进一步降低功耗。最小导通时间 250ns，最大占空比 98%，能够支持较大降压比。

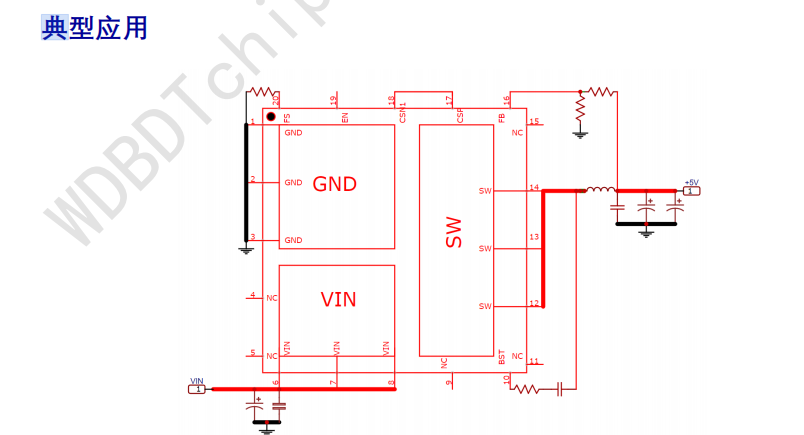

三、外围器件设计
WD5030K 最大特点是无需外接高、低侧功率 MOS 管，相比 WD5030A 控制器方案，BOM 精简明显。
输入电容：VIN 引脚就近放置低 ESR 陶瓷电容，并联大容量电解，满足纹波电流承受能力，抑制输入尖峰；
输出电容：陶瓷电容搭配电解 / 聚合物电容，兼顾高频纹波抑制与负载瞬态响应；
功率电感：纹波电流一般选取最大输出电流 40%，电感饱和电流必须大于 15A 峰值电流，防止磁芯饱和引发纹波暴涨、误保护；
反馈分压电阻：电阻紧靠 FB 引脚，可增加几十 pF 小电容滤除高频噪声；
BST 自举回路：仅需要简单 RC 自举，用于驱动内部高侧 MOS；
电流采样：如需恒流功能，在输出回路串联毫欧级采样电阻，接入 CSP、CSN 差分引脚。
整体外围器件数量少，没有外置 MOS 选型、匹配、驱动调试的负担，减少器件批次差异带来的性能波动。
四、全套内置保护机制
全部保护电路集成芯片内部，故障发生后自动打嗝重启，不需要人工断电复位，提升整机可靠性。
输入过压保护 OVP：VIN 高于 38V 直接关断功率管，电压回落自动软启动恢复，抵御工业母线浪涌；
UVLO 欠压锁定：输入电压不足时关闭驱动，避免 MOS 工作在异常区间；
逐周期砖墙限流：每个开关周期限制电感最大电流，防止过流损坏芯片与负载；
输出短路保护 SCP：检测输出异常低压，进入 400ms 周期打嗝模式，限制短路功耗；
过温保护 OTP：结温达到 150℃关断输出，温度下降 20℃自动恢复；
反向电流保护：内置反向比较器，阻止输出电压倒灌，避免内部 MOS 损坏。
整套保护在晶圆阶段完成验证，一致性远高于 "控制器 + 分立器件" 搭建的保护回路。
五、封装与散热
采用热增强 QFN5×5‑20 封装，内部划分三块独立裸露焊盘，分别为 VIN、GND、SW，将大功耗区域分散。热阻参数：结‑外壳 15℃/W，结‑环境 40℃/W，散热能力优秀。
PCB 设计关键点：三个底部焊盘必须充分上锡，多打散热过孔连接内层大面积地铜；VIN、SW 功率走线短而宽，缩小功率环路面积；FB 属于微弱模拟信号，走线远离 SW 高频开关节点，避免开关噪声耦合造成输出电压漂移。虽然对 PCB 依旧有基础要求，但不存在外置 MOS 驱动、差分采样走线等高难度约束，布局容错性更高。
六、WD5030K 与 WD5030A 核心差异
二者控制内核同源，但产品定位完全不同。WD5030A 属于控制器，MOS 管全部外置，理论电流上限由外部 MOS 决定，适合 15A 以上大功率；但 BOM 多，MOS 选型、焊接、PCB 布局任何环节瑕疵，都容易出现环路振荡、SW 尖峰过高，甚至出现 IC 炸裂、输出失控，对样品测试和量产管控要求极高。
WD5030K 将 MOS 集成在芯片内部，功率回路收缩在芯片封装内部，寄生电感大幅降低，消除外置 MOS 虚焊、参数离散、驱动异常等大量量产风险，适合12A 及以内量产项目，调试简单，不良风险收敛在芯片原厂端。代价是连续输出上限被内部 MOS 限制在 12A，大电流扩展能力弱于控制器方案。
