一、中断基础

1.1 什么是中断

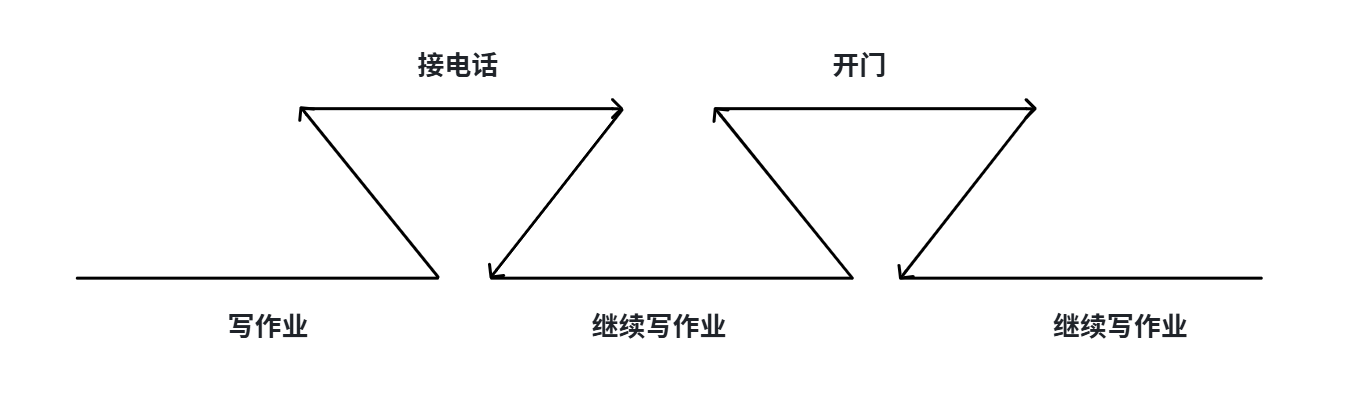

生活中的中断：你正在写作业（主程序），突然电话响了（中断事件），你放下笔去接电话（中断服务程序 ISR），接完继续写作业（返回主程序）。

专业定义：

中断是计算机系统中，由硬件或软件触发的、暂停当前正在执行的主程序流程，转而执行特定处理程序（中断服务例程，ISR）以响应紧急事件，并在完成后自动恢复原程序执行的机制。

关键词：暂停、响应、恢复。

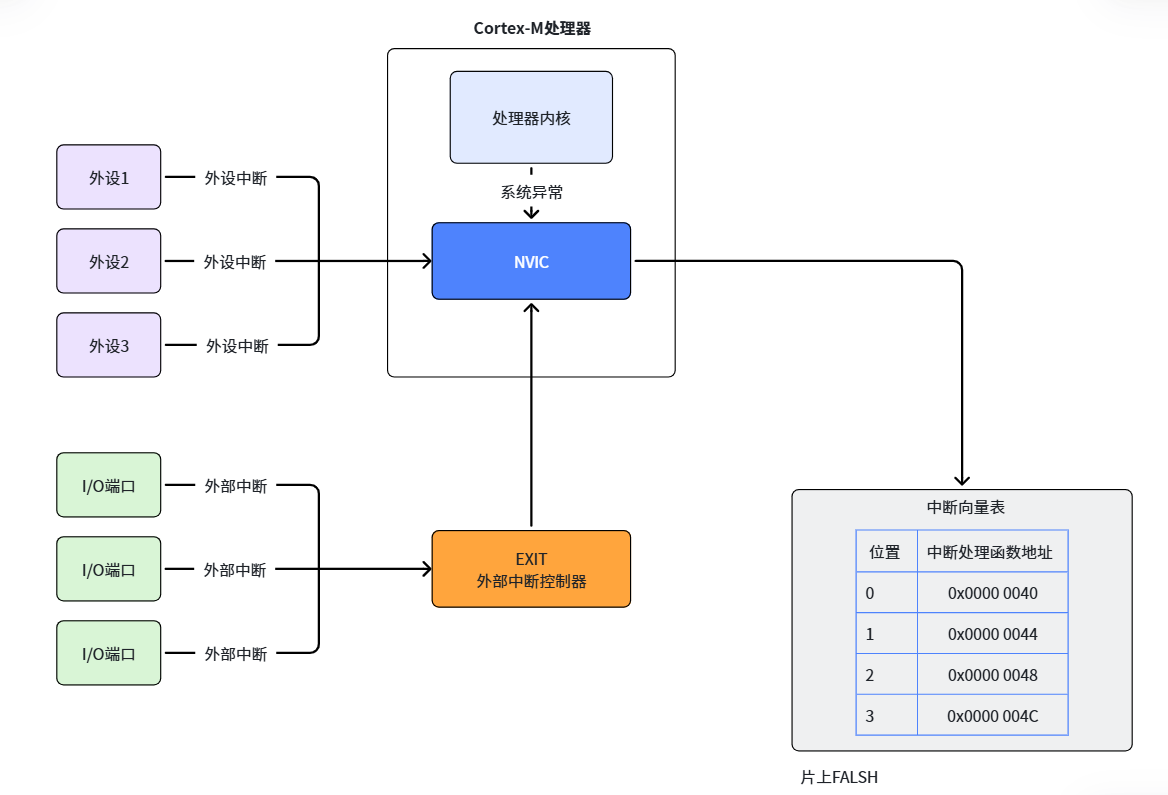

1.2 STM32 中中断的三种来源

在 STM32 中，中断分为三类：

内核异常/系统异常：ARM Cortex 内核内部产生的紧急事件（地址访问错误、栈溢出、非法指令等）。
外设中断：MCU 片上外设产生的事件（USART、I2C、SPI 可读可写等）。
外部中断：通过 GPIO 或其他方式，从外部引入 MCU 的事件。

由于内核异常和中断的处理流程一致，通常把它们统称为"中断"。

1.3 中断向量表：一个函数指针数组

在 STM32 工程里，除了 C 文件，还有汇编文件。C 和汇编最终都会被编译成 .o 文件，然后链接成可执行程序。真正烧录的是 .hex 文件。

关键问题：CPU 收到中断后，怎么知道该执行哪个函数？答案是中断向量表。

中断向量表定义在 startup_stm32f103xe.s 中：

asm 复制代码

_Vectors       DCD     __initial_sp               ; 栈顶地址
                DCD     Reset_Handler              ; 复位处理函数
                DCD     NMI_Handler                ; 不可屏蔽中断
                DCD     HardFault_Handler          ; 硬件错误
                DCD     MemManage_Handler          ; 内存管理错误
                DCD     BusFault_Handler           ; 总线错误
                DCD     UsageFault_Handler         ; 用法错误
                DCD     0                          ; 保留
                ...
                DCD     SysTick_Handler            ; 系统滴答定时器
                ; 外部中断
                DCD     WWDG_IRQHandler            ; 窗口看门狗
                DCD     EXTI0_IRQHandler           ; 外部中断线 0
                ...
                DCD     USART1_IRQHandler          ; USART1
                DCD     DMA1_Channel5_IRQHandler   ; DMA1 通道 5

从 C 语言视角看，它就是一个函数指针数组：

c 复制代码

typedef void (*func_t)();
func_t int_table[N];   // 每个元素是一个中断处理函数的地址

核心结论：中断向量表的本质就是一个函数指针数组。 编译成功的 .hex 会把中断向量表放在最开头，烧写到 Flash 的起始地址 0x08000000。所以：

中断处理函数地址 = 0x08000000 + (中断编号) × 4

要执行中断处理函数，分两步：①找到中断向量表（固定地址 0x08000000）；②根据中断编号索引到具体的函数。

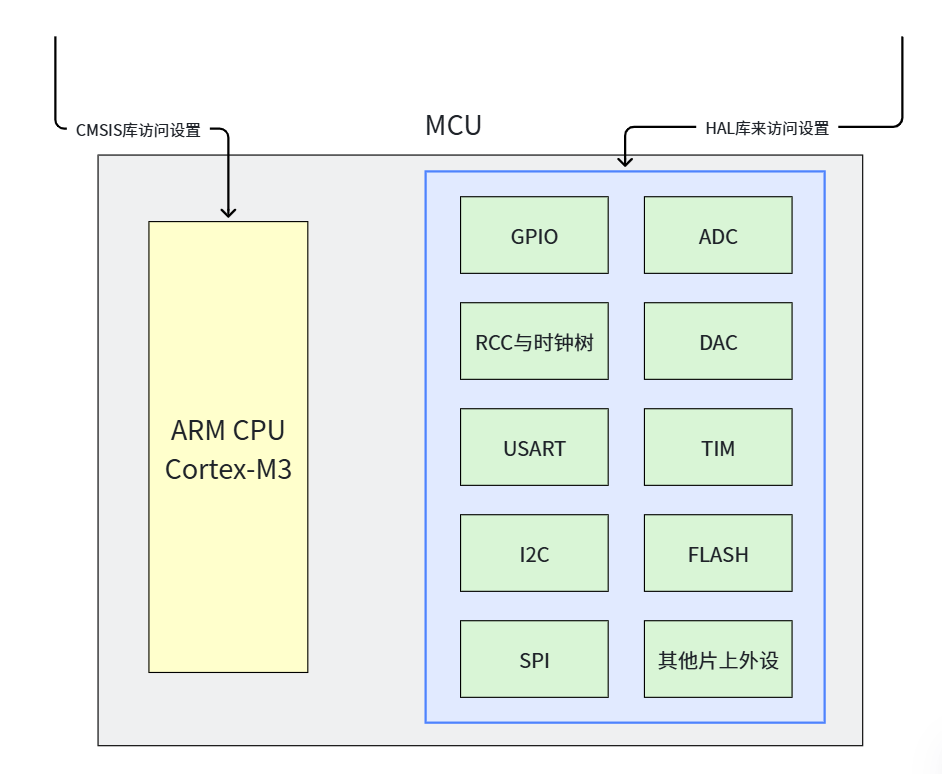

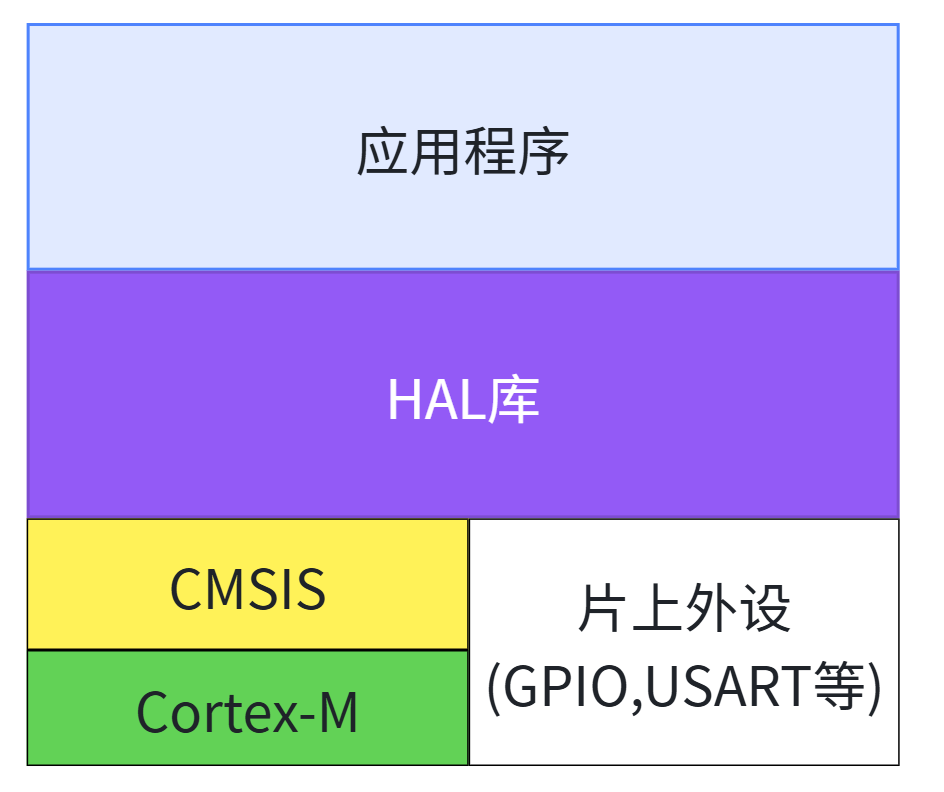

1.4 软件生态：CMSIS 库、HAL 库、固件库

Cortex-M3 内核内部也有可以被软件配置的硬件模块，最典型的就是中断管理模块 NVIC。问题是：这些内核寄存器由谁来定义、怎么访问？

ARM 提供技术手册 （如《Cortex-M3 技术参考手册》），告诉工程师内核寄存器的地址和用法；
但每家芯片公司都自己写一套访问代码，成本太高。于是 ARM 直接提供了 CMSIS 库（Cortex Microcontroller Software Interface Standard，Cortex 微控制器软件接口标准），里面封装了内核（含 NVIC）的访问代码；
意法半导体拿到 ARM 内核授权后设计自己的 MCU，为了便于访问片上外设，做了 HAL 库；
最后把 HAL 库 + CMSIS 库 打包，就形成了我们使用的固件库。

所以我们的工程代码来源：应用层（我们写的）+ HAL 库（意法）+ CMSIS 库（ARM）。

1.5 中断号（IRQn）

中断是发给 CPU 的，处理也由 CPU 完成。但中断来源既有内核（ARM），又有外设/引脚（意法），所以需要两家共同约定。ARM 提供了 15 个异常 + 240 个中断 的最大方案，并给每种中断分配了异常编号。

重要结论：

中断向量表中的方法下标，和异常编号是一一对应的！

在 HAL 库中，意法用枚举 IRQn_Type 定义了中断号：

c 复制代码

typedef enum
{
  /* Cortex-M3 内核异常，编号为负数 */
  NonMaskableInt_IRQn   = -14,  // 不可屏蔽中断
  HardFault_IRQn        = -13,  // 硬件错误
  MemoryManagement_IRQn = -12,  // 内存管理错误
  BusFault_IRQn         = -11,  // 总线错误
  UsageFault_IRQn       = -10,  // 用法错误
  SVCall_IRQn           = -5,   // 系统服务调用
  DebugMonitor_IRQn     = -4,   // 调试监控
  PendSV_IRQn           = -2,   // 可挂起系统服务
  SysTick_IRQn          = -1,   // 系统滴答

  /* STM32 外设中断，编号为非负数 */
  WWDG_IRQn             = 0,    // 窗口看门狗
  PVD_IRQn              = 1,
  ...
  EXTI0_IRQn            = 6,    // 外部中断线 0
  ...
  DMA1_Channel5_IRQn    = 15,   // DMA1 通道 5
  ...
  SPI1_IRQn             = 35,
  USART1_IRQn           = 37,
  ...
  TIM6_IRQn             = 54,   // 基础定时器 6
  TIM7_IRQn             = 55,   // 基础定时器 7
  ...
} IRQn_Type;

用负数区分"内核异常"和"外设/外部中断"。

关键换算关系：

中断向量表索引下标 = ARM 异常编号 = HAL 中断号 + 16

中断处理函数地址 = 0x08000000 + (HAL 中断号 + 16) × 4

这个 +16 的转换由硬件自动完成。

为什么没有 Reset 的中断号？因为 Reset 处理函数是固定的，不建议用户修改，所以 HAL 里没有提供它的 IRQn，也没有生成可修改的 Reset 处理函数。

"保留（Reserved）"是计算机中常见的做法：现在不用，先占位，方便未来扩展，避免新增异常导致所有偏移量改变。

知识点总结 ①

中断基础：概念、来源、向量表与中断号：

中断是硬件或软件触发的机制：CPU 暂停当前主程序，转去执行中断服务程序（ISR），处理完自动返回。STM32 中断来源分三类：内核异常、外设中断、外部中断，因处理流程一致而统称中断。中断向量表存放在 Flash 起始地址 0x08000000，本质是函数指针数组，表项顺序与中断编号一一对应，CPU 用「编号 × 4」索引并跳转。ARM 提供 CMSIS 库封装内核（含 NVIC）访问，ST 提供 HAL 库访问外设，两者合成固件库。HAL 用枚举 IRQn 定义中断号，内核异常为负（如 SysTick=-1）、外设中断为非负（如 USART1=37）。关键换算：向量表下标 = HAL 中断号 + 16 = ARM 异常编号，处理函数地址 = 0x08000000 + 下标 × 4。

二、NVIC 与优先级

2.1 NVIC：嵌套向量中断控制器

NVIC（Nested Vectored Interrupt Controller，嵌套向量中断控制器）是 ARM Cortex 处理器内部的一个模块，负责中断的管理和处理。

所有中断都是发给 CPU 的，严格说是发给 CPU 内的 NVIC，由它统一处理，而中断服务程序由 CPU 执行。

NVIC 的四大职责：

中断开关控制：使能/禁用某个中断；
中断响应：根据中断编号找到处理函数并跳转；
中断嵌套：允许高优先级中断打断低优先级中断；
中断优先级：存储和设置每个中断的优先级。

ARM 没有公开 NVIC 内部结构，但提供了寄存器供我们配置。NVIC 的寄存器基地址是 0xE000E100：

c 复制代码

#define NVIC      ((NVIC_Type*)NVIC_BASE)
#define NVIC_BASE (SCS_BASE + 0x0100UL)
#define SCS_BASE  (0xE000E000UL)

NVIC 寄存器结构体（来自 CMSIS 的 core_cm3.h）：

c 复制代码

typedef struct
{
  __IOM uint32_t ISER[8U];    // 中断使能寄存器（置位使能）
        uint32_t RESERVED0[24U];
  __IOM uint32_t ICER[8U];    // 中断禁用寄存器（置位禁用）
        uint32_t RESERVED1[24U];
  __IOM uint32_t ISPR[8U];    // 中断挂起置位寄存器
        uint32_t RESERVED2[24U];
  __IOM uint32_t ICPR[8U];    // 中断挂起清除寄存器
        uint32_t RESERVED3[24U];
  __IOM uint32_t IABR[8U];    // 中断活动状态寄存器（只读）
        uint32_t RESERVED4[56U];
  __IOM uint8_t  IP[240U];    // 中断优先级寄存器（8 位宽）
        uint32_t RESERVED5[644U];
  __OM  uint32_t STIR;        // 软件触发中断寄存器
} NVIC_Type;

2.2 中断嵌套

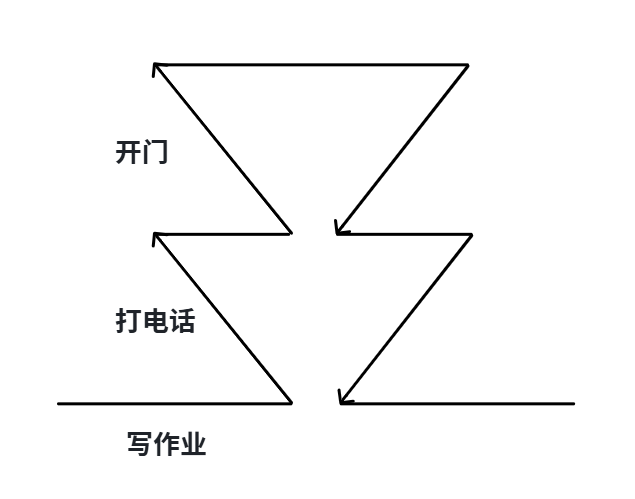

中断嵌套就是：在处理一个中断的过程中，又来了一个新的、更高优先级的中断，于是暂停当前中断，先处理新中断，处理完再回来。

多个中断的嵌套处理，由 NVIC 负责。

什么叫"向量"？向量就是"有方向的量"。对 NVIC 来说，一个重要任务是"根据中断编号找到中断处理函数"，这个查找过程通过"中断向量表"实现，它维护了"中断编号 → 中断处理函数"的映射关系。

2.3 中断优先级与分组（重点）

多个中断同时发生时，有轻重缓急，这就需要中断优先级。STM32 的优先级分两种：

抢占优先级（pre-emption priority） ：决定能不能"打断"正在执行的中断。本质是中断嵌套权。
响应优先级（sub-emption priority，子优先级） ：只在两个中断同时发生且抢占优先级相同时，决定谁先执行。本质是排队顺序权。

规则：数值越小，优先级越高。（像海底捞取号，号越小越先叫。）

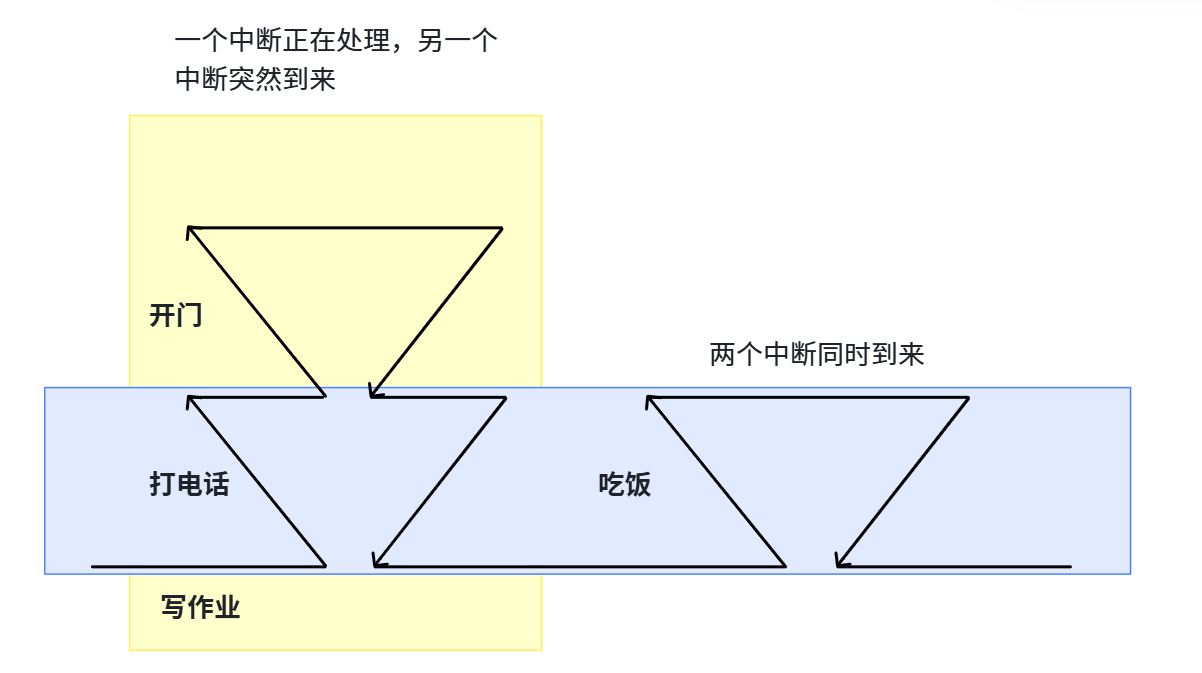

两种情况：

情况一：两个中断同时发生

先比抢占优先级，数值小的先执行；
抢占相同，再比响应优先级，数值小的先执行；
两者都相同，则比中断编号，编号小的先执行（但通常认为这种顺序无所谓；要指定顺序，就一定要用不同的抢占/响应优先级区分）。

情况二：一个中断正在处理，另一个中断突然到来

只比抢占优先级，和响应优先级无关；
如果新中断抢占优先级更高，则打断当前中断；否则不能打断（即使响应优先级更高也不行）。

一句话：抢占优先级是核心，响应优先级只在"同时到达"时起辅助作用。实际开发中大部分情况只用抢占优先级就够了。

优先级用 4 个有效位（bit7:4）表示，被划分为"抢占位数 + 响应位数"，这就是优先级分组。一共 5 组：

分组	抢占优先级位数	抢占可填范围	响应优先级位数	响应可填范围
组 0	0 位	不能配抢占	4 位	0~15
组 1	1 位	0~1	3 位	0~7
组 2	2 位	0~3	2 位	0~3
组 3	3 位	0~7	1 位	0~1
组 4	4 位	0~15	0 位	不能配子优先

分组由 AIRCR 寄存器的 PRIGROUP 字段控制：

011：4 位抢占，0 位响应（组 4）
100：3 位抢占，1 位响应（组 3）
101：2 位抢占，2 位响应（组 2）
110：1 位抢占，3 位响应（组 1）
111：0 位抢占，4 位响应（组 0）

为什么 NVIC_IPRx 要"浪费 4 bit"？因为 Cortex-M 内核不只供应给 ST 一家，其他厂商可能用更多位实现更多优先级。STM32F1 只用了 4 bit。

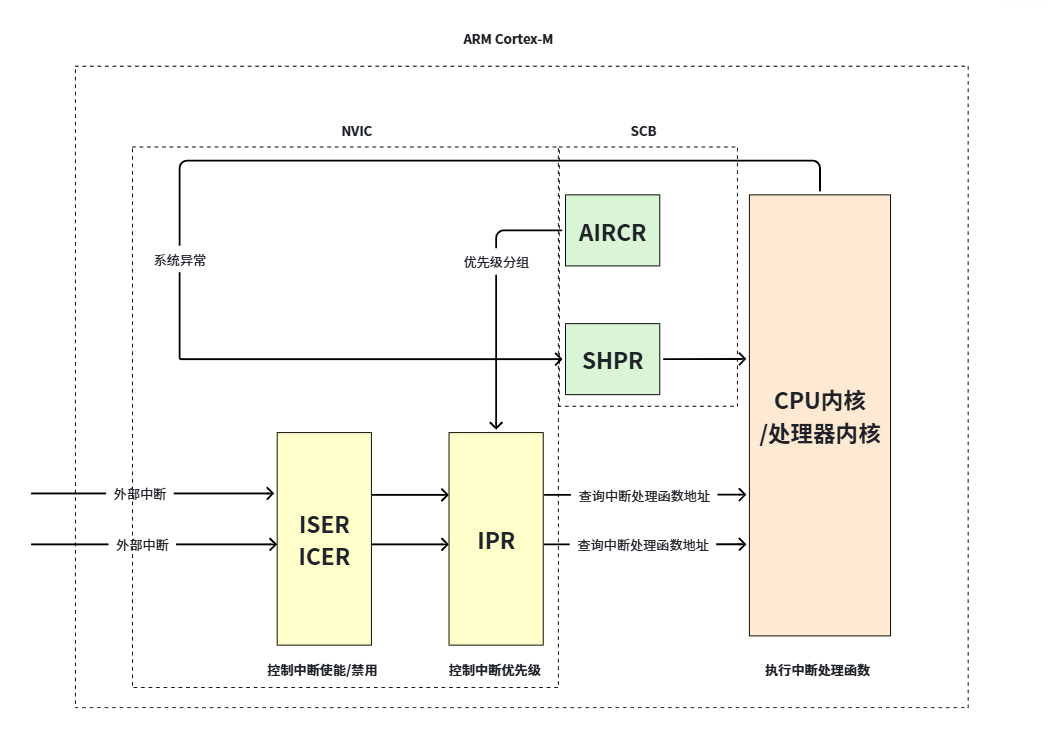

2.4 NVIC 内部寄存器详解

关于NVIC的详细说明参考：STM32F10xx Cortex-M3编程手册

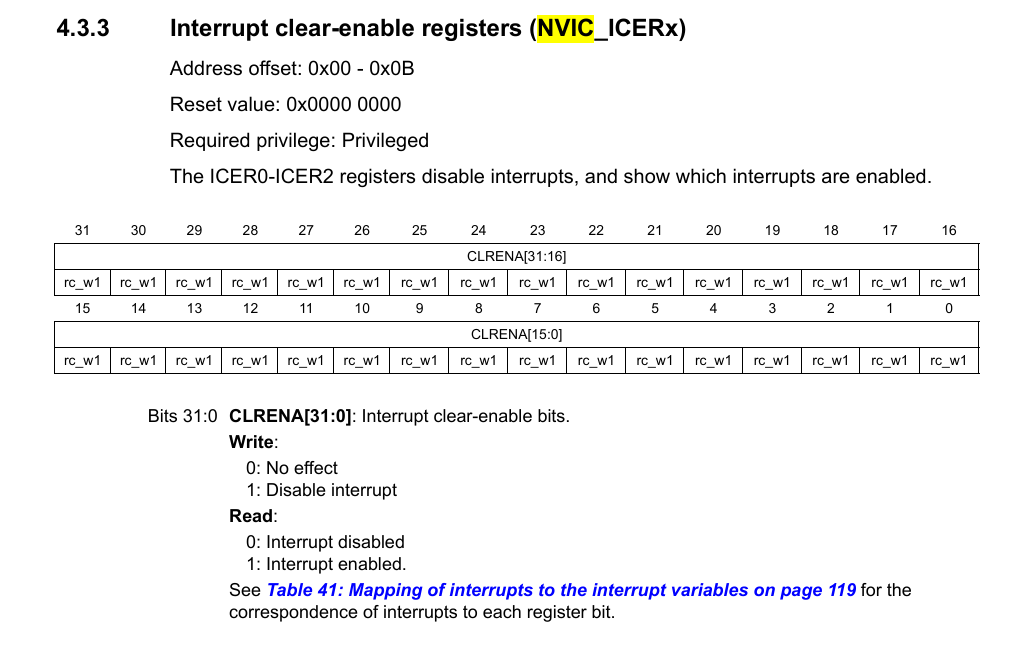

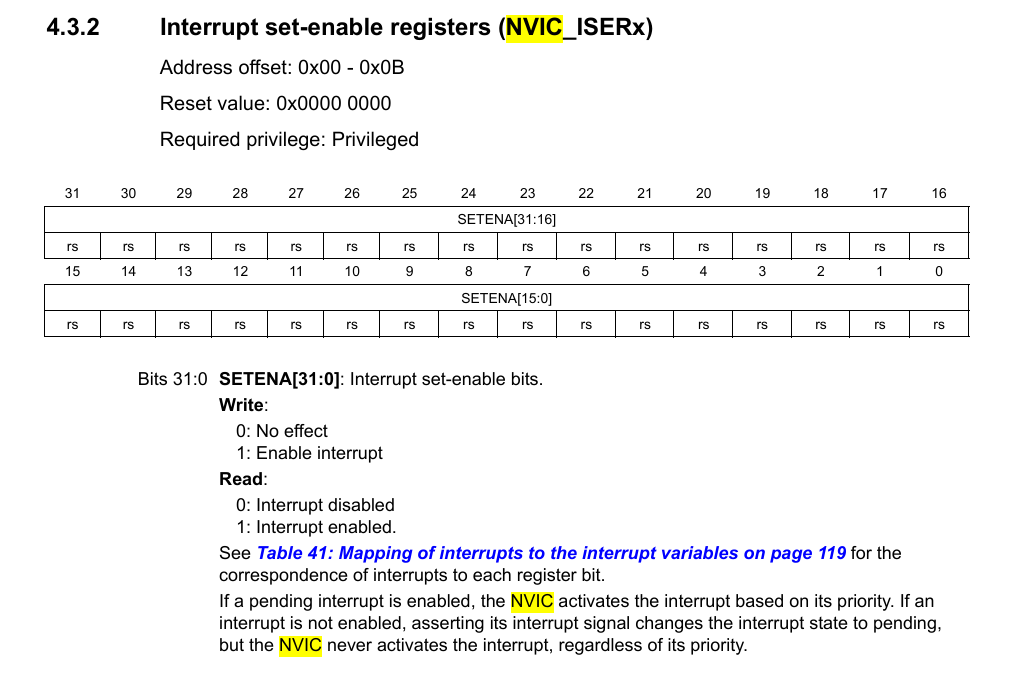

中断使能/禁用寄存器 ISER/ICER（位图，1 个 bit 对应 1 个中断）：

ISER：某 bit 写 1 表示使能该中断，写 0 无效；
ICER：某 bit 写 1 表示禁用该中断，写 0 无效；
写 ISER 不会清空 ICER，反之亦然；
不能同时把 ISER 和 ICER 的对应 bit 写 1（像同时踩油门和刹车，行为不确定）。

为什么是 uint32_t[8]？因为 ARM 最多支持 240 个中断，32×8=256 才能覆盖，32×7=224 不够。

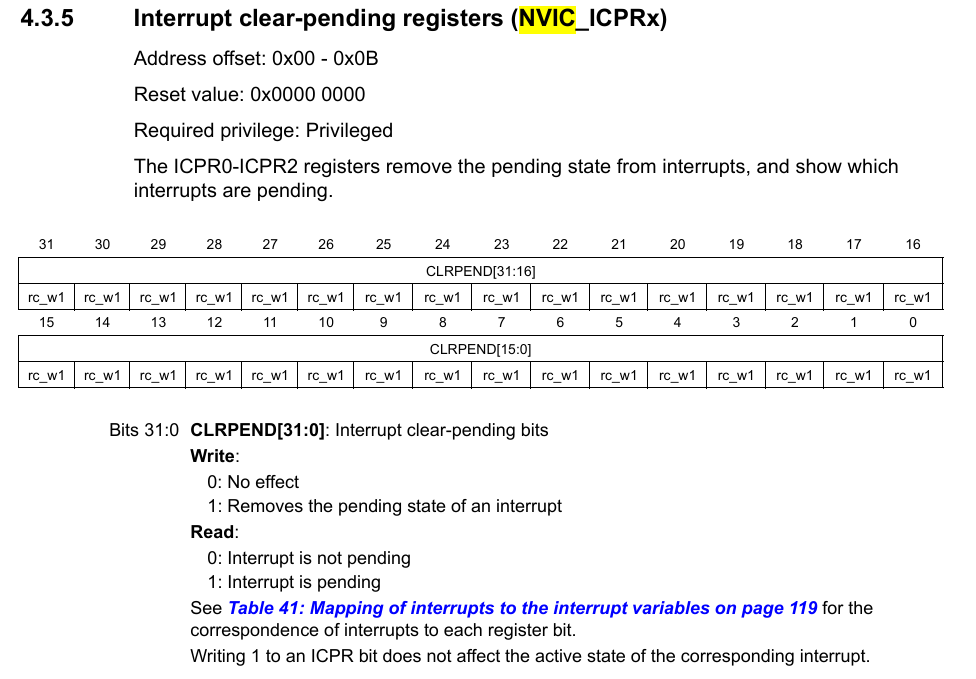

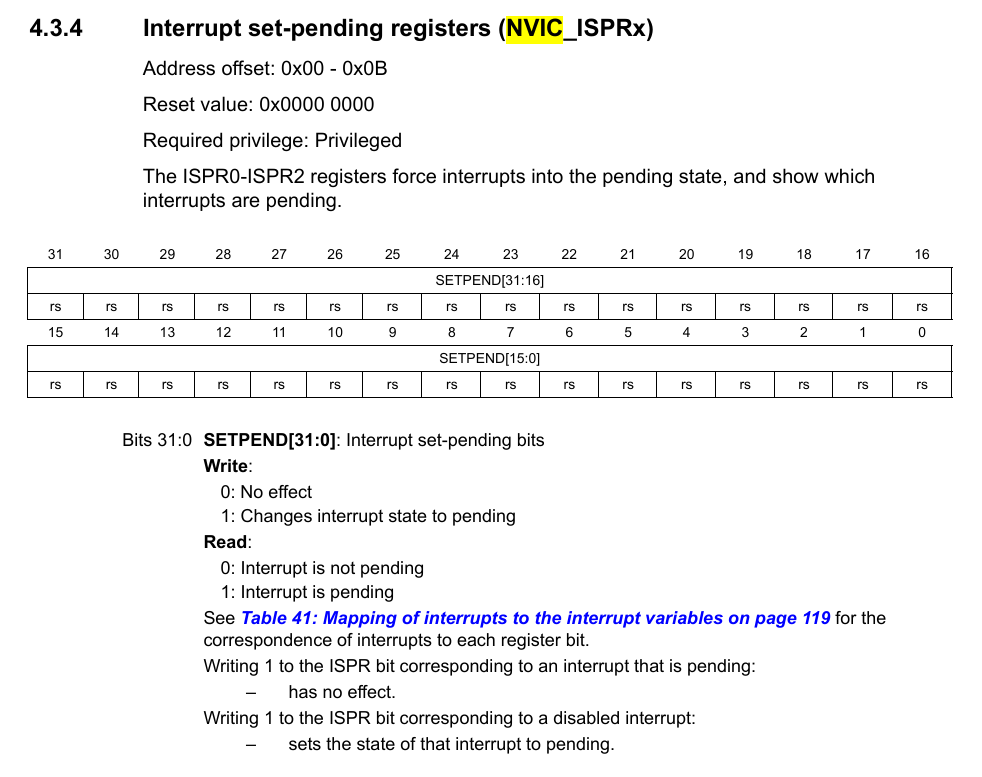

挂起状态管理寄存器 ISPR/ICPR：

挂起状态表示"中断已触发，但尚未被 CPU 响应"；
外设产生中断时，NVIC 自动把对应挂起标志置 1；CPU 执行完 ISR 后硬件自动清除。

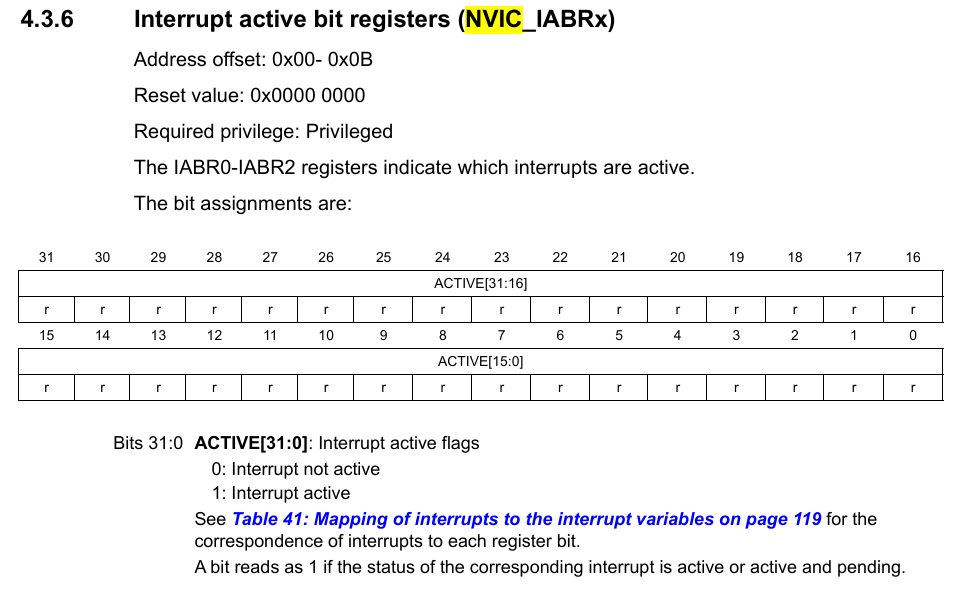

中断活动状态寄存器 IABR（只读）：

bit=1 表示该中断当前正在执行中；bit=0 表示没在执行；
反映 CPU 真实的执行状态，软件无法修改。

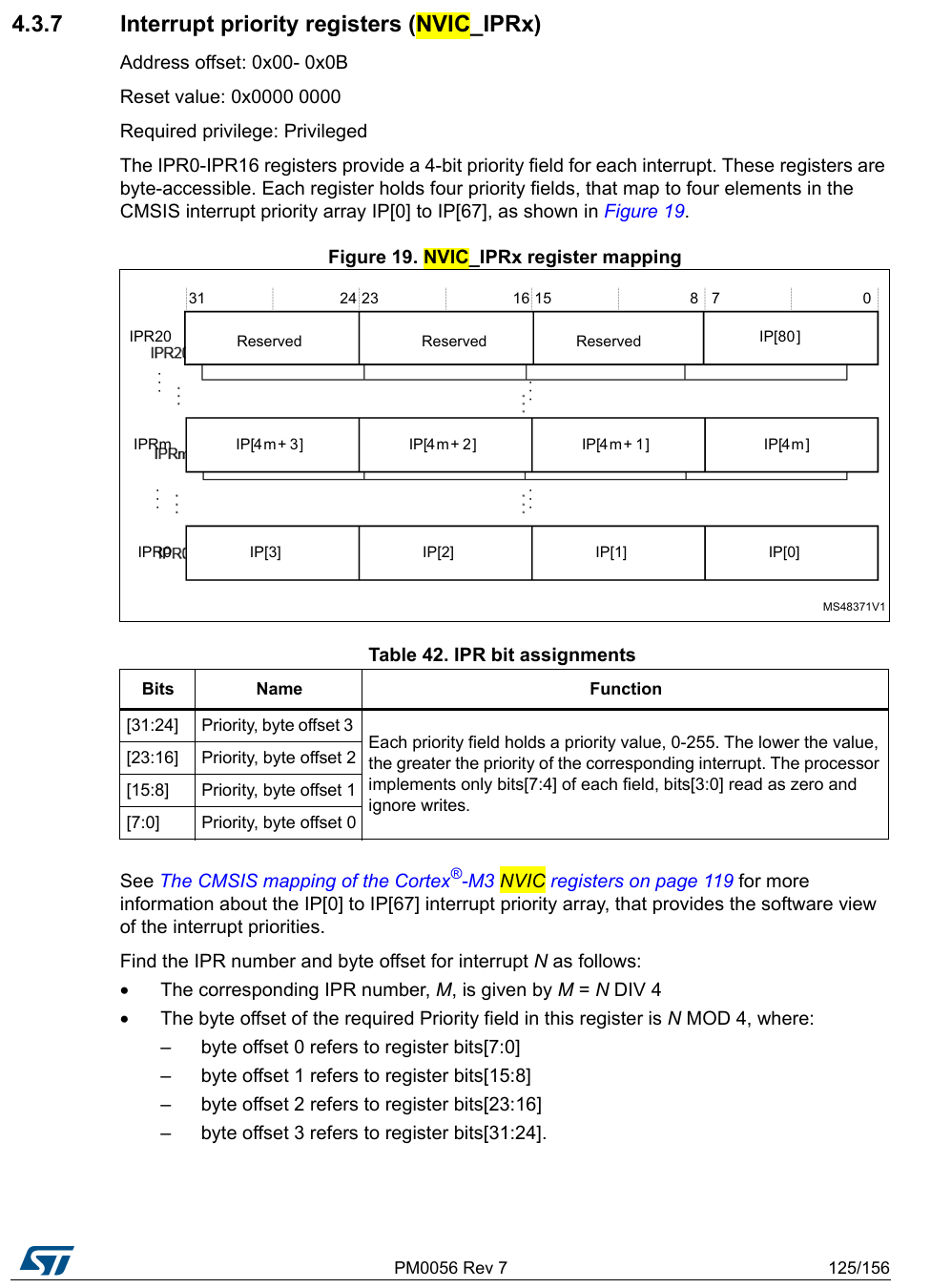

中断优先级寄存器 IP：

每个中断占 8 位，但实际只有高 4 位（bit7:4）有效，低 4 位固定为 0；
只控制外设中断和外部引脚中断的优先级，系统异常用另一组寄存器（SHPR）。

2.5 系统异常处理（轻度了解）

系统异常的优先级通过 SCB_SHPRx 寄存器定义，规则和 IPRx 类似。SHPR 有三个，每个系统异常也分配 4 个 bit，异常分组同样由 AIRCR 决定。

记住一点：异常处理的流程和中断处理的流程是一样的，只是我们很少配置异常。SCB_SHPRx 与 NVIC 无关，NVIC 主要负责外部/外设中断。

知识点总结 ②

NVIC、中断嵌套与优先级：

NVIC 是 Cortex-M 内核内部的中断管理模块，职责包括中断使能/禁用、根据编号查找并跳转处理函数、支持中断嵌套、保存和设置优先级，寄存器基地址 0xE000E100。中断嵌套指高优先级中断打断低优先级中断的处理。STM32 优先级分抢占优先级和响应（子）优先级，数值越小越高；抢占优先级决定能否打断（嵌套权），响应优先级只在同时到达且抢占相同时决定顺序（排队权）。判断规则：同时到达先比抢占再比响应最后比编号；正在处理时突发新中断只比抢占。优先级用 4 个有效位表示，通过 AIRCR 的 PRIGROUP 分成 5 组（抢占:响应 = 0:4、1:3、2:2、3:1、4:0）。NVIC 关键寄存器：ISER/ICER（使能/禁用）、ISPR/ICPR（挂起/清除）、IABR（活动状态，只读）、IP（优先级，仅高 4 位有效）。系统异常优先级用 SCB_SHPRx 配置，流程与中断一致。

三、外部中断 EXTI

3.1 EXTI：外部中断/事件控制器

外部中断由专门的片上外设 EXTI（External Interrupt/Event Controller） 管理。为什么需要它？因为 GPIO 引脚太多，如果每个都直连内核，中断线会过多；而且还需要处理"上升沿还是下降沿触发""屏蔽某个引脚"等问题。

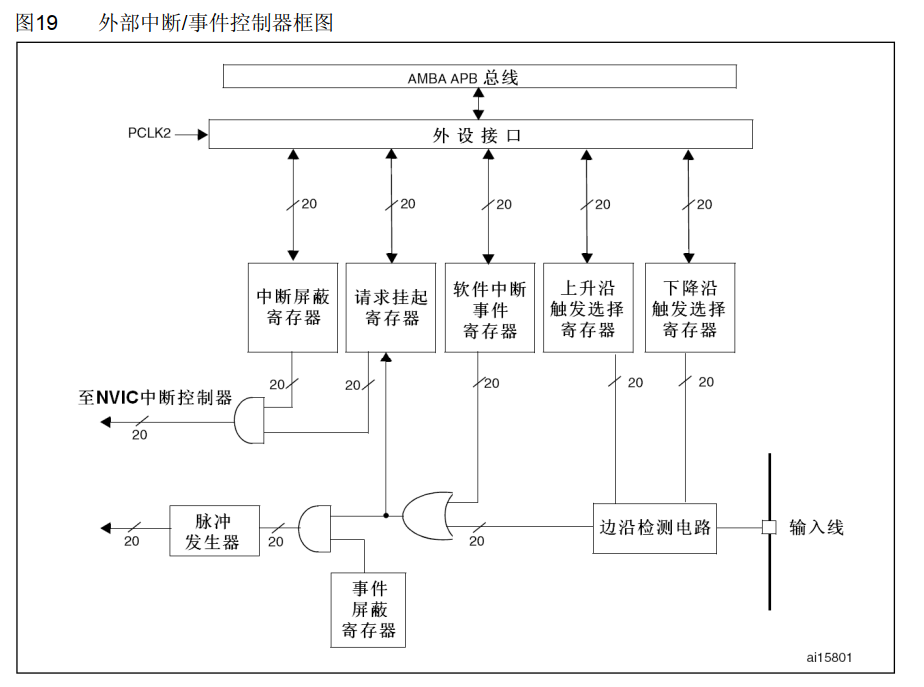

GPIO 内部有一条"中断信号输入"线路，把引脚电平变化传给 EXTI。EXTI 的结构（简化后）：

复制代码

GPIO 引脚 → 边沿检测电路 → 或门 → 请求挂起寄存器(PR) → 与门 → NVIC
                              ↑              ↑
                        软件中断事件寄存器   中断屏蔽寄存器(IMR)

20 根 EXTI 线：

EXTI Line 0~15：对应 GPIO 的 0~15。比如 PA0、PB0、PC0、PD0 共用 EXTI Line 0（同编号引脚共用一根线）；
EXTI Line 16：电源监测中断；
EXTI Line 17：RTC 闹钟/入侵/时间戳中断；
EXTI Line 18：USB 唤醒中断；
EXTI Line 19：以太网唤醒中断（无以太网模块则没有）。

逐级拆解：

边沿检测电路：决定"什么样的电平变化才触发"。上升沿触发（低→高）、下降沿触发（高→低）、双边沿触发。由 RTSR（上升沿触发选择寄存器）和 FTSR（下降沿触发选择寄存器）配置，各 20 位对应 20 根线。
软件中断事件寄存器：接到或门。或门有一个输入为 1 就输出 1，所以即使没有边沿信号，通过软件写这个寄存器也能产生中断（软中断）。开发中很少用。
请求挂起寄存器 EXTI_PR：挂起 = "先等下，马上处理"。某 bit 被硬件置 1 表示发生了中断信号；软件写 1 清零（W1C，write 1 to clear），这样清零时不必担心影响其他位。
中断屏蔽寄存器 EXTI_IMR：接到与门。与门两个输入都为 1 才输出 1。某 bit 设为 0 表示屏蔽该中断，设为 1 表示开放。通过 IMR 后，中断信号离开 EXTI，进入 NVIC。
EXTI 与 NVIC 结合：EXTI Line 0~4 分别对应 NVIC 中断号 6~10；EXTI Line 5~9 共用中断号 23（EXTI9_5）；EXTI Line 10~15 共用中断号 40（EXTI15_10）。

细节：给 GPIO 用的 EXTI 线共 16 根，每根对应 PAx~PGx 同编号 7 个引脚，理论上能管理 112 个 GPIO。因为 EXTI9_5 和 EXTI15_10 共享 NVIC 中断线，所以 112 个 GPIO 最终只占 NVIC 的 7 根中断线，有效防止中断线被过度占用。CubeMX 不允许同编号引脚同时用同一根 EXTI 线（硬件防呆）。

3.2 EXTI 寄存器详解

EXTI 是片上外设，和 GPIO、USART 一样，通过一组寄存器来配置。上面流程图里每个环节都对应一个（或一组）寄存器。下面按信号流向逐个说明，重点是 AFIO_EXTICR、RTSR/FTSR、PR、IMR。

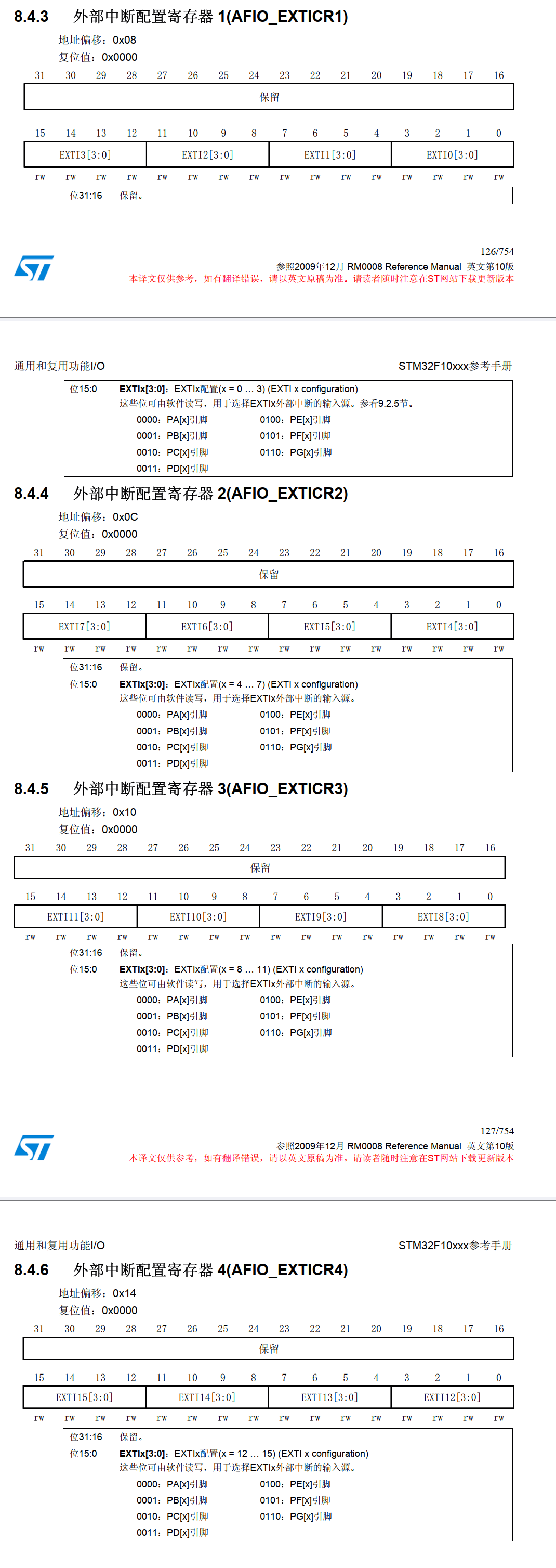

① AFIO_EXTICR：选择"哪个 GPIO 端口"接到这根 EXTI 线（最容易被忽略的关键寄存器）

EXTI Line 0~15 每根线都对应 PAx~PGx 同编号的 7 个引脚（如 PA0、PB0、...、PG0 共用 Line 0），那具体让哪个端口的引脚生效？就是由 AFIO_EXTICR 决定。

AFIO 全称 Alternate Function I/O，是"复用功能 I/O"配置模块；EXTI 的引脚映射属于它的职责，所以使用 EXTI 前要先开 AFIO 时钟：__HAL_RCC_AFIO_CLK_ENABLE()。
AFIO 提供 4 个寄存器 AFIO->EXTICR[0] ~ EXTICR[3]，每个 32 位，管理 4 根 EXTI 线；每根线占 4 个 bit：
- EXTICR[0]：Line 0~3
- EXTICR[1]：Line 4~7
- EXTICR[2]：Line 8~11
- EXTICR[3]：Line 12~15
每根线那 4 个 bit 的取值表示端口：0000=PA、0001=PB、0010=PC、0011=PD、0100=PE、0101=PF、0110=PG。

例：把 PG10 接到 EXTI Line 10，就是 EXTICR[2]（10 在 8~11 范围）的第 2 组 4 bit 写成 0110。HAL 库用 GPIO_GET_INDEX(GPIOx) 得到端口编号，再左移到对应位置完成写入。

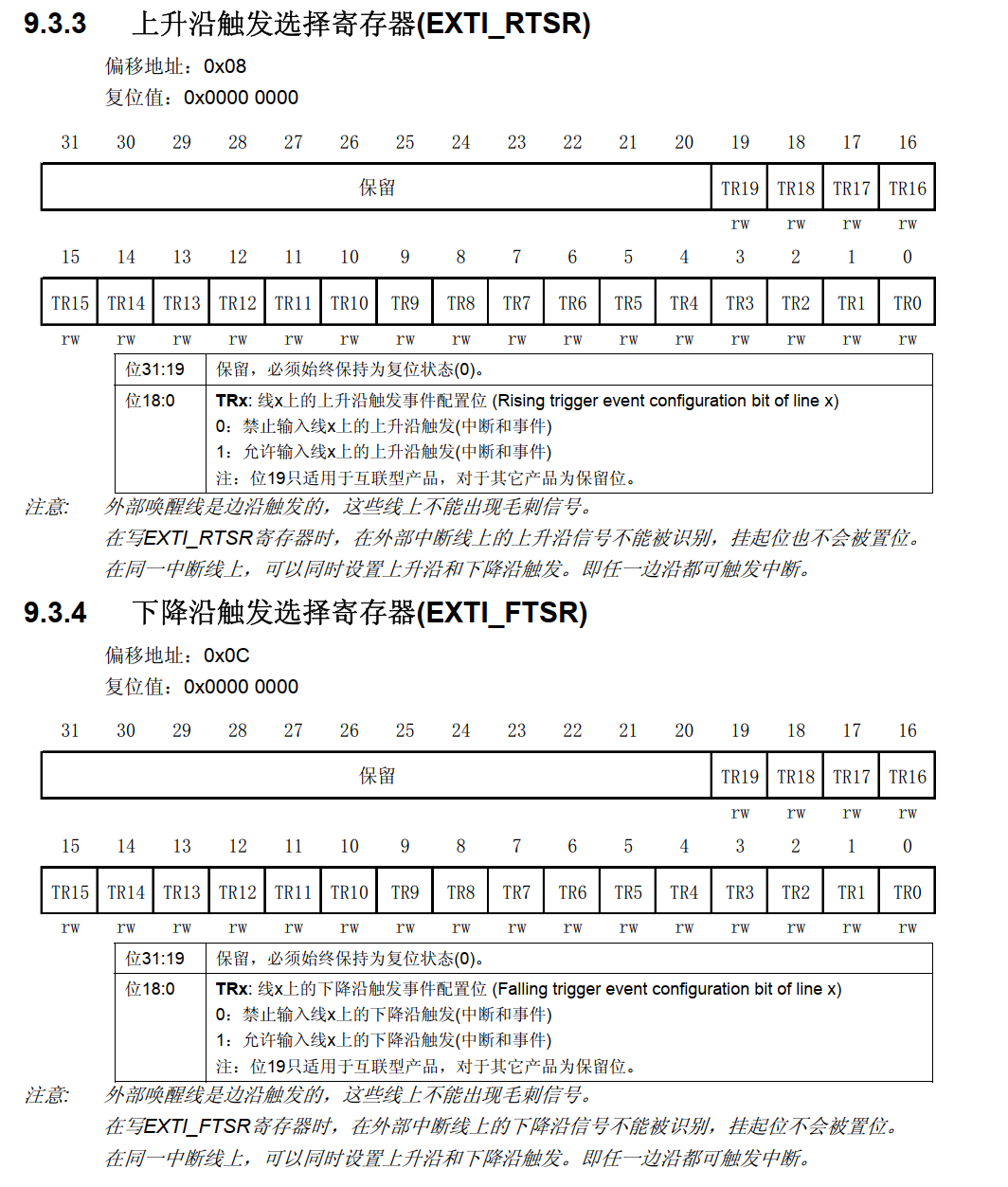

② RTSR / FTSR：配置触发边沿

RTSR（Rising trigger selection register，上升沿触发选择寄存器）：20 位有效，bit $n$ 对应 Line n。bit $n$ =1 表示 Line n 上升沿触发。
FTSR（Falling trigger selection register，下降沿触发选择寄存器）：20 位有效，bit $n$ =1 表示 Line n 下降沿触发。
两个寄存器同一 bit 同时置 1，就是"双边沿触发"（上升沿、下降沿都触发）。
边沿含义：上升沿 = 低电平变高电平（对应按键松开）；下降沿 = 高电平变低电平（对应按键按下）。

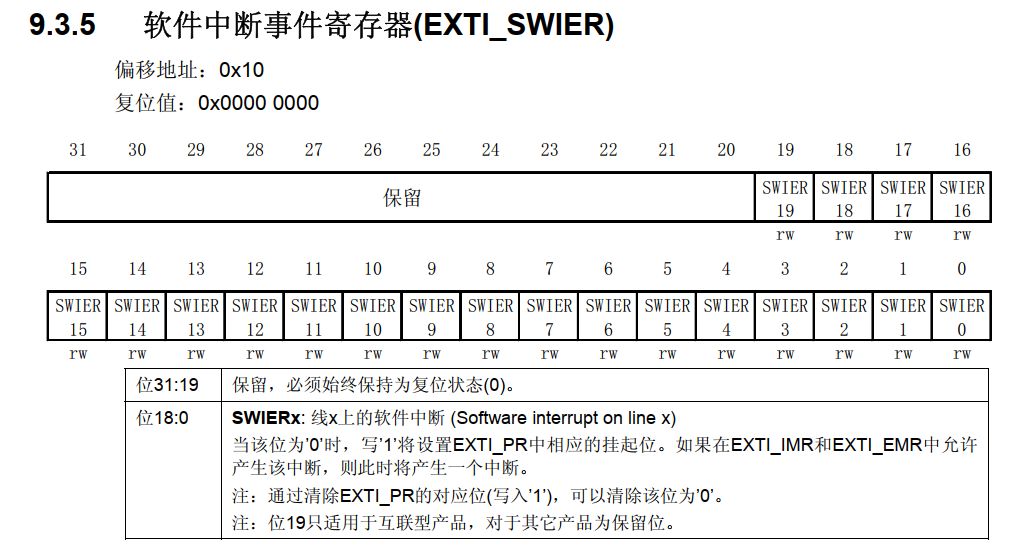

③ SWIER：软件中断事件寄存器

接到边沿检测电路之后的"或门"另一路输入。或门只要有一路为 1 就输出 1，所以即使没有边沿信号，软件写 SWIER 也能人为制造一个"中断信号"------这就是"软中断"。开发中很少用。

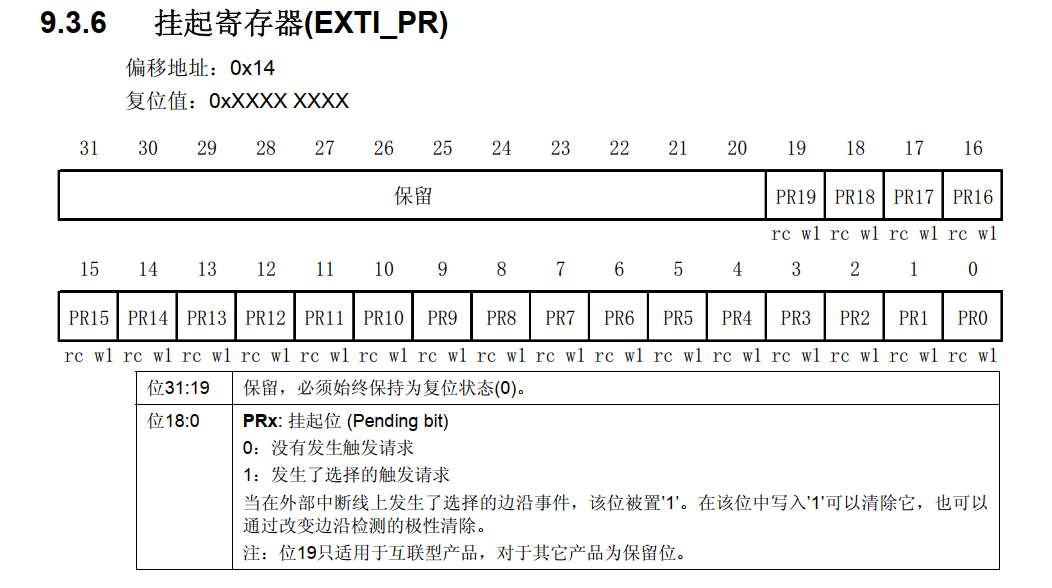

④ EXTI_PR：请求挂起寄存器（Pending）

20 位有效，bit $n$ 对应 Line n。
bit 被硬件置 1：表示该线发生了中断信号；
软件写 1 清零：表示"已经在处理这个中断了"。
清零方式是 W1C（write 1 to clear，写 1 清零）。好处：想清某一位时，直接把读到的值写回即可，不会误伤其他位。

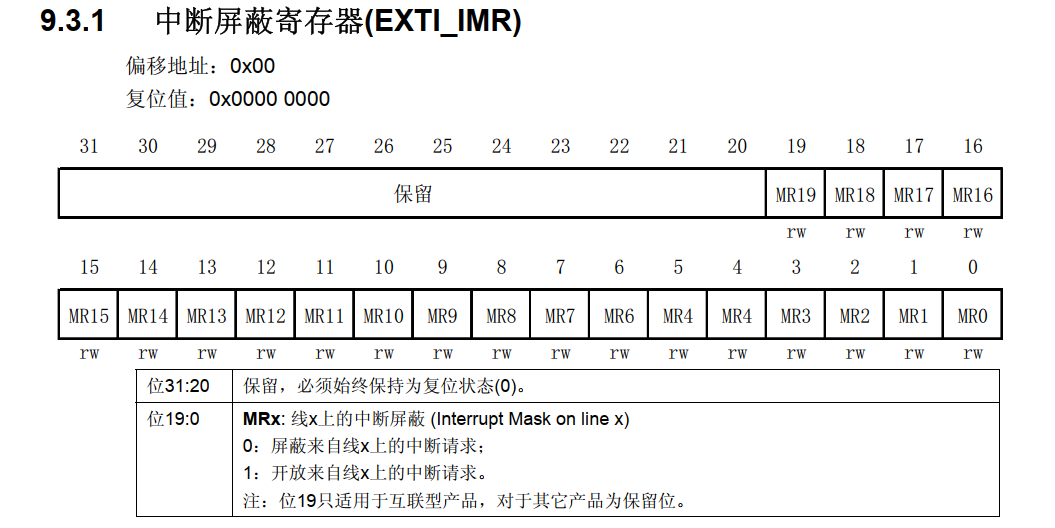

⑤ EXTI_IMR：中断屏蔽寄存器（Mask）

20 位有效，bit $n$ 对应 Line n。
接到"与门"的另一路输入。与门要两个输入都为 1 才输出 1：
- bit=0：屏蔽该中断（给与门输入 0，输出恒为 0，信号被挡下）；
- bit=1：开放该中断（输出由边沿/挂起那一路决定）。
通过 IMR 之后，中断信号离开 EXTI，进入内核的 NVIC。

3.3 代码案例：外部中断处理

目标：LED4（PF8）每 2 秒翻转一次；LED5（PF9）每次按下按钮翻转一次。

版本 1（轮询，有缺陷）：

c 复制代码

while (1)
{
    HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);  // LED4 翻转
    HAL_Delay(2000);                        // 阻塞 2 秒

    // 轮询检测按键 PG10
    if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        HAL_Delay(20);  // 消抖
        if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
            HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
        while (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
            HAL_Delay(1);
    }
}

现象：LED4 正常闪烁，但按一下按钮 LED5 基本不切换；只有一直按住按钮才有效。

原因：HAL_Delay(2000) 阻塞时间太长。按下按键的那一瞬间，程序大概率正在 Delay，等程序回来读引脚时，手已经松开了。

版本 2（中断方式）：

把 PG10 配置为"外部中断下降沿触发"，使能 EXTI 中断。CubeMX 生成的初始化代码：

c 复制代码

static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOF_CLK_ENABLE();
    __HAL_RCC_GPIOG_CLK_ENABLE();

    // PF8/PF9 配置为推挽输出，默认高电平
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8 | GPIO_PIN_9, GPIO_PIN_SET);
    GPIO_InitStruct.Pin   = GPIO_PIN_8 | GPIO_PIN_9;
    GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull  = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

    // PG10 配置为下降沿触发的外部中断
    GPIO_InitStruct.Pin  = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;  // 下降沿触发
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);       // 内部会配置 EXTI 触发模式

    // 配置并使能 EXTI15_10 中断（中断号 40）
    HAL_NVIC_SetPriority(EXTI15_10_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);
}

主循环只保留 LED4 闪烁：

c 复制代码

while (1)
{
    HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);
    HAL_Delay(2000);
}

中断回调里切换 LED5：

c 复制代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_10)
        HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
}

调用链 ：按下按钮 → 触发 EXTI15_10 中断 → NVIC → 执行 EXTI15_10_IRQHandler → HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_10) → 判定 EXTI->PR → 清除标志 → HAL_GPIO_EXTI_Callback(GPIO_PIN_10)（用户重写）。

c 复制代码

// 中断服务函数（CubeMX 生成）
void EXTI15_10_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_10);
}

// HAL 通用处理：先判断、清标志，再回调用户函数
void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)
{
    if (__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != 0x00u)  // 判断 PR 是否置位
    {
        __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);         // 清标志（写 1 清零）
        HAL_GPIO_EXTI_Callback(GPIO_Pin);           // 调用用户回调
    }
}

类比：医院护士处理呼唤铃------患者按铃（中断）→ 护士赶来（ISR）→ 确认是这个患者的铃（查 PR）→ 关铃（清 PR）→ 换药（执行用户回调）。

HAL_GPIO_EXTI_Callback 本身是 __weak 修饰的空函数，用户重写即可。

3.4 使能 EXTI 源码解析（HAL 库内部做了什么）

前面 MX_GPIO_Init() 里只是把 GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING 交给 HAL_GPIO_Init()，EXTI 的寄存器其实是在 HAL_GPIO_Init() 内部被配置的。核心逻辑如下：

c 复制代码

GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
#define GPIO_MODE_IT_FALLING   0x10210000u

/*--------------------- EXTI Mode Configuration ------------------------*/
if ((GPIO_Init->Mode & EXTI_MODE) == EXTI_MODE)
{
    /* 1. 打开 AFIO 时钟（EXTI 引脚映射要用） */
    __HAL_RCC_AFIO_CLK_ENABLE();

    /* 2. 配置 AFIO->EXTICR：选择哪根 EXTI 线接到哪个 GPIO 端口 */
    temp = AFIO->EXTICR[position >> 2u];                          // 定位到 EXTICR[0..3]
    CLEAR_BIT(temp, (0x0Fu) << (4u * (position & 0x03u)));        // 先清掉该线原来的 4 bit
    SET_BIT(temp, (GPIO_GET_INDEX(GPIOx)) << (4u * (position & 0x03u))); // 写入端口编号
    AFIO->EXTICR[position >> 2u] = temp;

    /* 3. 配置上升沿触发（RTSR） */
    if ((GPIO_Init->Mode & RISING_EDGE) == RISING_EDGE)
        SET_BIT(EXTI->RTSR, iocurrent);
    else
        CLEAR_BIT(EXTI->RTSR, iocurrent);

    /* 4. 配置下降沿触发（FTSR） */
    if ((GPIO_Init->Mode & FALLING_EDGE) == FALLING_EDGE)
        SET_BIT(EXTI->FTSR, iocurrent);
    else
        CLEAR_BIT(EXTI->FTSR, iocurrent);

    /* 5. 配置中断屏蔽（IMR） */
    if ((GPIO_Init->Mode & GPIO_MODE_IT) == GPIO_MODE_IT)
        SET_BIT(EXTI->IMR, iocurrent);
    else
        CLEAR_BIT(EXTI->IMR, iocurrent);
}

#define EXTI_MODE       0x10000000u
#define FALLING_EDGE    0x00200000u
#define GPIO_MODE_IT    0x00010000u

要点：

position 是引脚编号（如 PG10 的 position=10）；position >> 2 等价 position / 4，用来选 EXTICR[0..3]；position & 0x03 等价 position % 4，用来选该寄存器内第几个 4 bit 段。
iocurrent 是当前这根线对应的位掩码（即 1 << position）。
GPIO_MODE_IT_FALLING = 0x10210000u 其实是一个"位图标志"：0x10000000(EXTI_MODE)、0x00200000(FALLING_EDGE)、0x00010000(GPIO_MODE_IT) 这些位同时存在。HAL 用 & 逐位判断，分别决定去设置 AFIO_EXTICR、RTSR、FTSR、IMR 中的哪一个。

3.5 EXTI 补充细节

① EXTI 中英文手册区别

翻阅参考手册时要注意：英文版和中文版在 EXTI 结构框图上有两处差异：

线数量：英文版标注的是 19，中文版是 20；
信号顺序：英文版先经过"中断屏蔽寄存器"，再经过"请求挂起寄存器"；中文版是先"请求挂起寄存器"、后"中断屏蔽寄存器"。

中文手册相对英文手册内容滞后，但凡两者不一致，以英文手册为准。英文版的 19 根线，是针对"没有以太网模块"的设备。

② 关于"事件"（Event）

EXTI 全称是"外部中断/事件控制器"，除了"中断"还有"事件"。

事件也是硬件检测到的信号（比如 GPIO 电平变化），表示出现了某个"突发状况"；
但事件的处理不需要 CPU 参与，也不执行中断处理函数；
而是把这个信号直接传给另一个外设，由对应硬件处理。

事件的具体用法（比如配合 DMA、ADC）会在后续相关外设章节展开。

知识点总结 ③

EXTI 外部中断、寄存器与处理流程：

EXTI 是专门管理外部中断/事件的片上外设。引脚先经 AFIO 映射：AFIO->EXTICR $0...3$ 每个 32 位管 4 根线、每线 4 bit 选择端口（A=0000...G=0110），使用前需开 AFIO 时钟。GPIO 电平变化进入 EXTI 后依次经过：边沿检测电路（RTSR/FTSR 各 20 位，配置上升沿/下降沿/双边沿）→ 或门（另一路为软件中断事件寄存器 SWIER，可软中断）→ 请求挂起寄存器 PR（20 位，硬件置 1 表示已发生，软件写 1 清零 W1C）→ 与门（另一路为中断屏蔽寄存器 IMR，0 屏蔽 1 开放）→ 进入 NVIC。EXTI 共 20 根线：Line0~15 对应 GPIO 0_{15（同编号引脚共用一根），Line16}19 为电源/RTC/USB/以太网；Line0~4 对应中断号 6_10，Line59 共用 23，Line10~15 共用 40。HAL 在 HAL_GPIO_Init() 内部通过 GPIO_MODE_IT_FALLING 等位图标志（EXTI_MODE=0x10000000、FALLING_EDGE=0x00200000、GPIO_MODE_IT=0x00010000）按位判断，分别写 AFIO_EXTICR、RTSR/FTSR、IMR。完整处理流程：配置引脚为中断模式 → 触发时硬件置位 EXTI->PR → NVIC 跳转到中断服务函数（如 EXTI15_10_IRQHandler）→ 调用 HAL_GPIO_EXTI_IRQHandler → 判断 PR、写 1 清零、调用用户回调 HAL_GPIO_EXTI_Callback。中断相比轮询，响应不受主循环阻塞影响。此外注意中英文手册差异（19/20 根线、IMR/PR 顺序，以英文版为准），以及"事件"路径不需 CPU 参与、直接交由其它外设处理。

四、volatile 与内核异常

4.1 volatile：中断与主循环通信的必修课

版本 3：为了代码健壮性，我们不在中断里做业务，而是"中断置标志位，主循环处理"。

c 复制代码

volatile int led_switch = 0;   // 标志位：1 表示要切换 LED

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_10)
        led_switch = 1;         // 中断里只置标志
}

while (1)
{
    if (led_switch == 1)
    {
        HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
        led_switch = 0;
    }
}

如果不加 volatile，程序会失灵！ 原因在于编译器优化：

编译器发现主循环里 led_switch 没有别的代码修改，就"自作聪明"地把"每次从 SRAM 读 led_switch"优化成"只读一次，缓存到 CPU 寄存器"，后续都用寄存器里的旧值。但中断里其实会改它，编译器不知道。于是主循环永远看到旧值，感受不到变化。

类比：你天天去楼下餐馆，老板熟悉你了，你还没开口他就下单炸酱面。有一天你想换油泼面，老板却还是给你下炸酱面------这就是"惯性思维"，也就是缓存旧值。

volatile 的意思是"易变的"，告诉编译器：这个变量随时可能被改变，每次都必须重新从内存读取，不许优化。

优化触发是有条件的：如果把修改变量的操作也放在循环里，编译器容易感知变化，就不会优化；如果循环里有 HAL_Delay（开销大），优化掉读 SRAM 也没多大收益，也可能不优化。但为保险起见，涉及"可能被中断修改"的变量，一定要加 volatile。

4.2 内核异常案例：HardFault

HardFault（硬件失效）是最需要关注的系统异常，下列情况会触发：

通过指针访问违规地址（比如访问 0x0）；
栈溢出；
执行非法指令。

HardFault_Handler 在 stm32f1xx_it.c 中定义，默认是死循环：

c 复制代码

void HardFault_Handler(void)
{
    while (1)
    {
        // 默认死循环，等看门狗复位
    }
}

默认死循环的目的是：让 MCU 被看门狗咬死从而复位。很多系统异常是概率性触发的，复位后大概率能恢复。

案例：构造一个空指针解引用，触发 HardFault，并在处理函数里点亮 LED（当"故障灯"）。

c 复制代码

// main 函数中，主循环前
HAL_Delay(2000);
volatile uint32_t *p = (uint32_t *)0x00000000;  // 指向非法地址
*p = 0xDEADBEEF;                                 // 解引用，触发 HardFault

// stm32f1xx_it.c 中
void HardFault_Handler(void)
{
    // 硬件异常时，把两个灯都点亮，作为故障指示
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, GPIO_PIN_RESET);
    while (1)
    {
    }
}

实际开发中，还可以在 HardFault_Handler 里把调试信息（如出错寄存器）记录到串口或 Flash，方便定位问题。

知识点总结 ④

volatile 与 HardFault：

volatile 告诉编译器变量是"易变的"，禁止读取优化，保证每次访问都从内存重新读取。在中断与主循环共享变量的场景中必须使用：主循环读取标志位、中断修改标志位，编译器无法感知中断的修改，可能把读取优化成只读一次并缓存，导致主循环感知不到变化。凡可能被中断、DMA、硬件或其他执行流修改的变量都应加 volatile。HardFault 是内核硬件异常，在访问非法地址、栈溢出、执行非法指令时触发，触发后跳转到 HardFault_Handler，默认实现是死循环（等待看门狗复位）。用户可在其中点亮"故障灯"或记录调试日志，用于故障定位。

五、优先级案例与 HAL_Delay 原理

5.1 案例目标

按下按键产生中断，两个 LED 闪烁 5 次，间隔 500ms。

初版代码：

c 复制代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_10)
    {
        for (int i = 0; i < 10; i++)   // 10 次翻转 = 亮灭 5 次
        {
            HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);
            HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
            HAL_Delay(500);
        }
    }
}

现象：按下按键，LED 能亮，但闪不起来（卡死在中断里）。

5.2 HAL_Delay 原理

c 复制代码

__weak void HAL_Delay(uint32_t Delay)
{
    uint32_t tickstart = HAL_GetTick();  // 记录起始 tick
    uint32_t wait = Delay;
    if (wait < HAL_MAX_DELAY)
        wait += (uint32_t)(uwTickFreq);

    while ((HAL_GetTick() - tickstart) < wait)  // 等到时间够
    {
    }
}

__weak uint32_t HAL_GetTick(void)
{
    return uwTick;   // 返回全局变量
}

__weak void HAL_IncTick(void)
{
    uwTick += uwTickFreq;   // 每毫秒 +1
}

// SysTick 中断服务函数，每 1ms 调用一次
void SysTick_Handler(void)
{
    HAL_IncTick();
}

所以 HAL_Delay 的本质是：靠 SysTick 每毫秒中断一次，让 uwTick 自增，Delay 循环比较这个值来判断是否到时间。

5.3 优先级冲突与解决

问题来了：CubeMX 默认把 SysTick 优先级设为 15 （最低），EXTI 优先级设为 0（最高）。于是：

在 EXTI 中断里调用 HAL_Delay，等待 uwTick 增加；
但 SysTick 优先级比 EXTI 低，无法打断 EXTI；
于是 uwTick 永远不变，HAL_Delay 的 while 循环永远出不来 → 卡死。

解决办法 ：调整优先级，让 SysTick 的优先级高于 EXTI。

把 System Tick 优先级改为 1；
把 EXTI 优先级改为 2（或任何比 SysTick 低的值）。

重新生成、编译、烧录，按下按键 LED 正常闪烁 5 次。

由此还能得出一条重要经验：不要在中断里做耗时操作（尤其是 HAL_Delay），更不要在中断里调用依赖其他中断的函数，否则极易因优先级问题卡死。

知识点总结 ⑤

HAL_Delay 原理与中断优先级冲突：

HAL_Delay 依赖 SysTick 中断实现：SysTick 每 1ms 触发一次中断，在中断里让全局变量 uwTick 自增；HAL_Delay 通过循环比较 uwTick 的变化判断延时是否结束。如果在某个中断（如 EXTI）里调用 HAL_Delay，而该中断优先级高于 SysTick，SysTick 就无法打断它、uwTick 无法增加，HAL_Delay 会永久卡死。解决办法是让 SysTick 的抢占优先级高于调用 HAL_Delay 的中断。由此得到的准则：中断服务函数中严禁执行耗时操作和依赖其他中断的函数（如 HAL_Delay），中断只做"事件通知"，耗时逻辑放到主循环。

全文总结（一张图看懂整节课）

复制代码

┌─────────────────────────────────────────────────────────────┐
│  一、基础：中断=暂停→响应→恢复；来源=内核异常/外设/外部             │
│             向量表(函数指针数组)@0x08000000；下标=IRQn+16       │
│  二、NVIC：使能/响应/嵌套/优先级；IP 仅高4位有效                  │
│             抢占优先级(嵌套权) + 响应优先级(排队权)，5种分组       │
│  三、EXTI：边沿检测→挂起PR→屏蔽IMR→NVIC；Line0~15对应GPIO        │
│             流程：事件→EXTI→NVIC→ISR→HAL→用户回调              │
│  四、volatile：中断与主循环共享变量必加；HardFault 故障灯         │
│  五、HAL_Delay 依赖 SysTick；中断里调用会因优先级卡死             │
└─────────────────────────────────────────────────────────────┘

学完这一节，你应该能回答：

中断向量表的本质是什么，CPU 怎么找到处理函数？

抢占优先级和响应优先级有什么区别？

外部中断从引脚到回调，一共经过哪些环节？

为什么中断与主循环共享的变量要加 volatile？

为什么中断里调用 HAL_Delay 会卡死，怎么解决？

【stm32】中断与异常

目录

一、中断基础

1.1 什么是中断

1.2 STM32 中中断的三种来源

1.3 中断向量表：一个函数指针数组

1.4 软件生态：CMSIS 库、HAL 库、固件库

1.5 中断号（IRQn）

知识点总结 ①

二、NVIC 与优先级

2.1 NVIC：嵌套向量中断控制器

2.2 中断嵌套

2.3 中断优先级与分组（重点）

2.4 NVIC 内部寄存器详解

2.5 系统异常处理（轻度了解）

知识点总结 ②

三、外部中断 EXTI

3.1 EXTI：外部中断/事件控制器

3.2 EXTI 寄存器详解

3.3 代码案例：外部中断处理

3.4 使能 EXTI 源码解析（HAL 库内部做了什么）

3.5 EXTI 补充细节

知识点总结 ③

四、volatile 与内核异常

4.1 volatile：中断与主循环通信的必修课

4.2 内核异常案例：HardFault

知识点总结 ④

五、优先级案例与 HAL_Delay 原理

5.1 案例目标

5.2 HAL_Delay 原理

5.3 优先级冲突与解决

知识点总结 ⑤

全文总结（一张图看懂整节课）
