把关键点连成图：CNS 用图神经网络做视觉伺服，精度 0.053°、0.3 mm
原文：CNS: Correspondence Encoded Neural Image Servo Policy
作者：Anzhe Chen、Hongxiang Yu、Yue Wang、Rong Xiong（浙江大学）
arXiv：arXiv:2309.09047v1 cs.RO（2023-09-16）

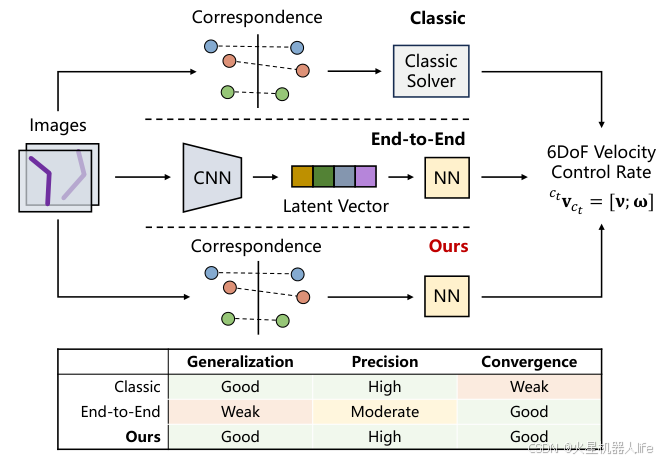

图注：这张开篇图把论文的定位讲得很清楚------经典方法把图像特征送进求解器（需要干净的关键点对应），端到端方法把图像整块塞进 CNN+NN（精度中等、换场景要重训），而 CNS 走中间路线：把关键点与它们的对应关系显式编码成图，再交给神经网络当策略，下面那张表就很直白地标出了"泛化性 / 精度 / 收敛性"三项的取舍。
如果把视觉伺服比作"蒙着眼睛靠相机把手指点到一个位置上"，那么真正决定成败的不是控制器那几行公式，而是你用什么中间表示来描述"我看到什么、离目标还差多少"。浙江大学的 CNS 给出的答案是：把关键点和它们的对应关系画成一张图，让图神经网络来读这张图。
研究背景与现有方法不足
图像伺服（image servo / visual servoing）是机器人高精度定位的核心技术。论文把现有方法分成两支，并指出了各自迈不过去的坎：
- 经典方法（IBVS 等）：依赖手工特征与干净的关键点对应，精度可以做到很高，但（a）需要先用 RANSAC 之类的机制把误匹配剔干净，一旦观测有噪声、有遮挡，性能会断崖式下跌；（b）收敛域（convergence basin）小，初始位姿偏差大就收敛不了；（c）对特征误差的鲁棒性弱。
- 学习类方法（端到端/implicit 模型） ：收敛域大、在特定场景精度尚可，但（a）精度上限不高；（b）换一个新环境就要重新训练，泛化性差。
作者的核心观察是：这两类方法的差别实质上是"中间表示 "的差别。关键点对应是一种非常通用的表示（与场景无关），而神经网络的强项是建模能力。于是问题变成：能不能把关键点对应保留下来，但不要用它直接解算式，而是从中学习一个策略？
论文给出了一个佐证式实验：在实物场景 Scene-Easy 上，若把 RANSAC 去掉（即允许误匹配直接进入控制器），经典 IBVS 的成功率从 98.33% 掉到 8.33%------几乎全崩；这说明"精确对应"这个前提有多脆弱。
核心创新点
1）把关键点与对应关系编码成图（graph），用 GNN 当控制器。
- 节点 是当前帧与期望帧上的关键点，其中还包含一组"目标节点"（可理解为从期望位姿解析出的距离先验 dpriord_{prior}dprior 的载体）；
- 边分两类 ：E0E^0E0 刻画"当前点---目标点"的对应关系（跨平面连接），E1E^1E1 刻画时序/帧内的运动关系。这样一张图既表达了"哪个点对应哪个点"，也表达了"它们彼此之间的几何结构"。
- 这种表示天然支持关键点数量变化与部分缺失，也天然继承了"泛化的中间表示"这一优势。
2）面向这张图的网络架构：PTConv + GConvGRU。
- PTConv（point-to-point 卷积）：用距离先验把"位置"与"方向"解耦着处理，避免网络把尺度和朝向耦合在一起；
- GConvGRU ：在图上做带门控的循环聚合，把每一帧的图特征在时间维度上平滑，输出速度指令。消融显示，与直接用 GGNN 相比，base 模型的精度提升 超过 50% ，在 ErenderE_{render}Erender 上成功率达到 100%（GGNN 为 97.33%）；
- 其余模块还有 PERConv、AttPool 与 MLP 头（速度变换），输出含方向与幅值的速度指令。
3）三个提升效率/精度/泛化的"训练侧技巧"。
- 逼真数据生成（randomization）：在仿真里生成带噪声、带扰动、带部分遮挡的数据；
- 特征聚类（feature clustering）：把"这个点属于哪一类/哪个对应"变成分类问题，消融显示去掉聚类会带来巨大退化------收敛步数从 207.8 涨到 378.7，控制器单帧耗时从 11.5 ms 涨到 67.4 ms；
- 距离解耦（distance decoupling）：让策略只在归一化空间里工作，额外估计一个标量距离先验，就能适配任意尺度的场景------这是它"纯仿真训练 + 实物零样本迁移"的关键。
4）初始旋转补偿。 对 0°/90°/180°/−90° 四个旋转假设分别做匹配并取最优，让方法能从一个"只露出一部分、且被大幅旋转"的初始视角收敛（论文的实物精细实验里最优假设就是 180°）。

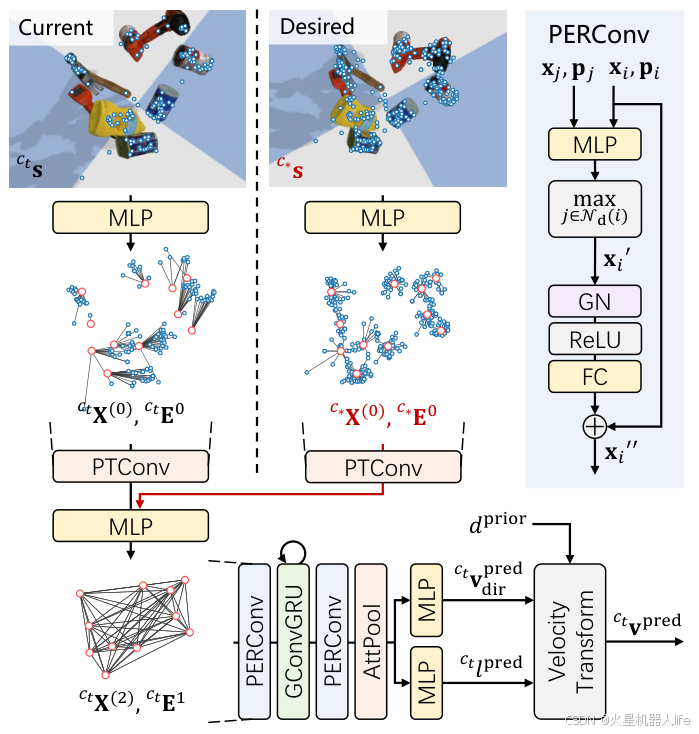

图注：这张架构图是全文信息密度最高的一张------左右两列分别处理"当前帧"和"期望帧"的点云与边结构，中间的 PTConv 负责点对点特征、GConvGRU 负责时序门控，最后经 AttPool 与 MLP 输出速度指令。看它就是看 CNS 到底"怎么想问题"。

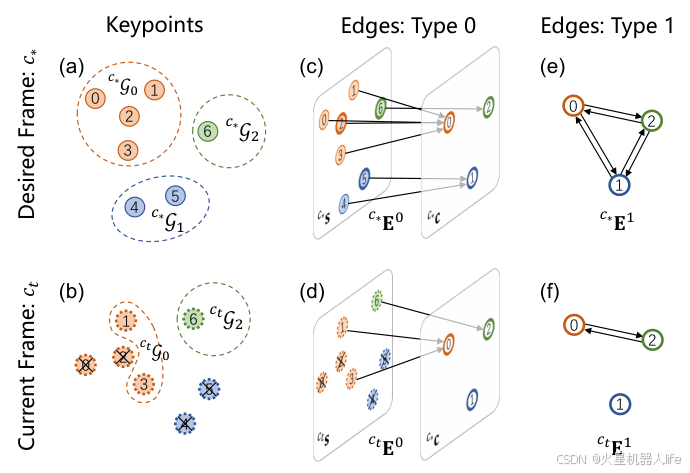

图注：用一个只有 7 个关键点的小例子讲清"图表示"：(a)(b) 是期望帧/当前帧的关键点及其分组，中间两列是把两帧点连起来的 E0E^0E0 边（跨帧对应），右侧是 E1E^1E1 边（帧内/时序结构）。这是理解 CNS 与"直接回归位姿"的区别最直观的一张图。
实验平台
- 仿真环境一 ErenderE_{render}Erender： 用 PyBullet 渲染，场景里随机放置 8--12 个 YCB 数据集物体 ，共 150 个场景 ，每个场景随机采样初始位姿与期望位姿；成功判据为最终旋转误差 RE<3°RE < 3°RE<3° 且平移误差 TE<3 cmTE < 3\ \mathrm{cm}TE<3 cm。对比方法包括 RAFT+IBVS、AKAZE+IBVS 与本文 AKAZE+CNS，分"有/无 RANSAC"两组，并按初始旋转误差分成 S/M/L 三档（平均 24.06°、67.38°、136.46°）与全部场景（平均 75.96°、TE 247.9 mm）。
- 仿真环境二 EaffineE_{affine}Eaffine： 用 2D 图像做仿射变换构成场景（与对比方法 1113 保持一致），150 次运行，平均初始 RE 44.69°、TE 284.6 mm，成功判据为 RE<10°RE<10°RE<10°、TE<10 cmTE<10\ \mathrm{cm}TE<10 cm。
- 实物环境： 分 Scene-Easy 与 Scene-Hard 两个场景，每个统计量来自 60 次运行 ，平均初始 RE 86.56°、TE 148.8 mm ；IBVS 与 CNS 都使用 SIFT 作为观测器 以保证公平；成功判据为 RE<3°RE<3°RE<3°、TE<3 cmTE<3\ \mathrm{cm}TE<3 cm。论文补充材料里还验证了 ORB、SIFT、AKAZE、BRISK 等多种观测器。
- 评价指标： 成功率 SR（附 95% 置信区间）、收敛步数 TS（每一步 0.04 s）、旋转误差 RE、平移误差 TE、观测器单帧耗时 mOT、控制器单帧耗时 mCT、单帧总耗时 mTT。
- 训练与推理分工： 模型完全在仿真中训练，实物测试为零样本迁移 ；论文给出"最大 40 fps（含观测器）"的速度结论，即观测器与控制器加起来仍能跑到 40 帧/秒。
图注：从左到右分别是渲染仿真环境（随机摆放 YCB 物体、随机初始/期望相机位姿）、2D 仿射测试环境，以及实物台（UR 机械臂 + 相机 + 桌面物体，含 Scene-Easy 与 Scene-Hard 两种难度）。三种环境的复杂度递进，是"仿真训练、实物零样本"这条结论的证据链。
主要结果
实物对比（Table I，每格 60 次运行，平均初始 RE 86.56°、TE 148.8 mm）：
| 场景 / 条件 | 指标 | IBVS | CNS（本文） |
|---|---|---|---|
| Scene-Easy，有 RANSAC | 成功率 | 98.33%（95.90--100） | 100% |
| RE / TE | 0.147° / 0.843 mm | 0.053° / 0.308 mm | |
| Scene-Easy，无 RANSAC | 成功率 | 8.33%（1.34--15.33） | 75.00%（64.04--85.96） |
| 收敛步数（0.04 s/步） | 358.8±65.1 | 136.6±49.4 | |
| TE | 8.256±2.657 mm | 0.385±0.156 mm | |
| Scene-Hard，有 RANSAC | 成功率 | 70.00% | 96.67% |
| RE / TE | 0.523° / 2.839 mm | 0.101° / 0.367 mm |
三条结论：精度上 ，CNS 在实物做到 <0.3°、亚毫米（0.053° / 0.308 mm） ；鲁棒性上 ，一旦剔除误匹配的"护栏"（去掉 RANSAC），IBVS 直接崩到 8.33%，CNS 仍有 75%；速度上，在无 RANSAC 的困难条件下，CNS 的收敛步数只有 IBVS 的约 38%（136.6 vs 358.8 步，即快了 2.6 倍）。
仿真结果： 在 ErenderE_{render}Erender 的完整消融基准上，base CNS 达到 100% 成功率、RE 0.12±0.11°、TE 1.39±1.40 mm、控制器单帧 11.5±1.65 ms ；在 S/M/L 三档初始误差（含 136.46° 的大偏差档）上均能保持高成功率，体现了"大收敛域"。与端到端学习类方法 1113 相比，在 EaffineE_{affine}Eaffine 上本文模型在同等高成功率下取得最好的伺服精度。
消融（Table II，ErenderE_{render}Erender，150 次）：
| 配置 | SR | 收敛步数 | RE | TE | mCT |
|---|---|---|---|---|---|
| CNS（base） | 100% | 207.8±43.8 | 0.12±0.11° | 1.39±1.40 mm | 11.5±1.65 ms |
| 去掉聚类（-Cluster） | 99.33% | 378.7±183 | 0.72±0.62° | 9.29±9.18 mm | 67.4±40.6 ms |
| 去掉 GConvGRU | 99.33% | 218.6±62.0 | 0.23±0.29° | 2.92±3.60 mm | 10.1±1.40 ms |
| 换成 GGNN | 97.33% | 203.4±118 | 0.24±0.28° | 2.84±3.91 mm | 10.2±1.38 ms |
控制频率视角： 控制器单帧 11.5 ms（约 87 Hz 的理论上限），加上观测器后整体最高 40 fps ------也就是说在 CNS 这套设计里，瓶颈是观测器而不是网络。

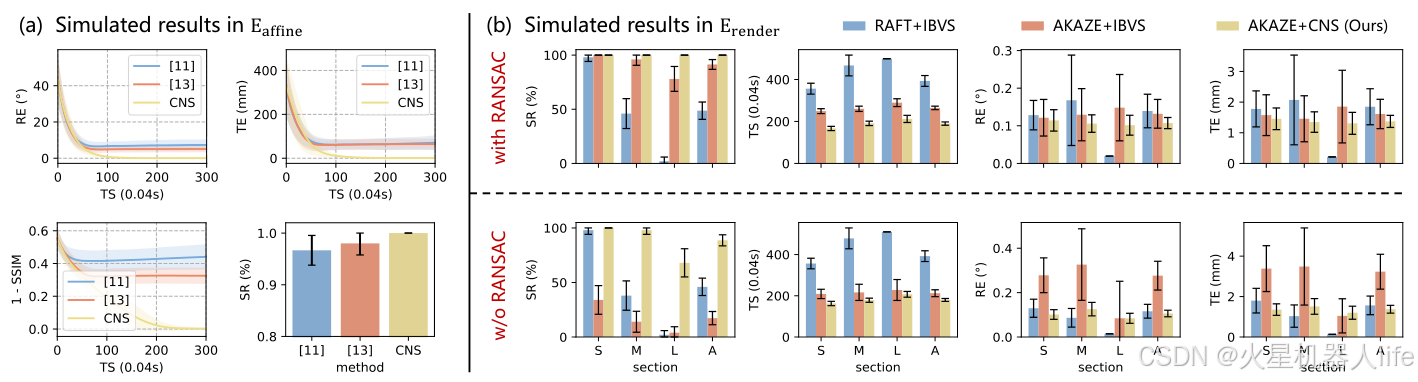

图注：左半部分是 EaffineE_{affine}Eaffine 上的收敛曲线与成功率柱状图（本文方法在同等成功率下误差更低），右半部分是 ErenderE_{render}Erender 的分档柱状图，可以清楚看到"无 RANSAC"和"大初始旋转（L 档）"这两个最难的条件下 CNS 与 IBVS 的差距被拉开。

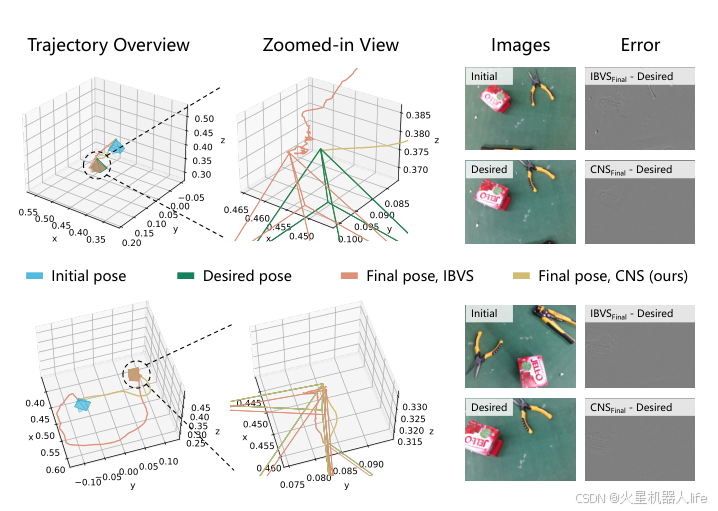

图注：每一行是一组实物试验：左侧是全局轨迹与局部放大（红/绿/黄分别代表初始位姿、IBVS 终态、CNS 终态），右侧是初始/期望图像以及终态图像与期望图像之差。最右侧的"误差图"是灰的说明对上了------CNS 那一列明显比 IBVS 更干净。
对机器人工程实践的启示
- 控制器与观测器解耦，是这套方案最工程化的一点。 CNS 只吃关键点与对应关系，因此可以用 SIFT、ORB、AKAZE、BRISK 中任意一种观测器，甚至可以在观测器退化时靠自身的鲁棒性撑住（无 RANSAC 场景 75% 成功率）。对企业来说，这意味着可以复用已有特征/跟踪模块，只替换控制器。
- 可以砍掉 RANSAC。 若你的流水线里为了剔除误匹配而挂着 RANSAC，CNS 提供了一条"用学习到的鲁棒性换掉外点剔除"的路径------省的不只是算力，还有调参成本。
- 算力分配要看清瓶颈。 控制器 11.5 ms/帧很轻，整体 40 fps 的上限主要来自观测器（mOT）。部署时应把优化重心放在特征提取/匹配侧，而不是继续瘦身网络。
- 训练成本可控：纯仿真训练 + 实物零样本迁移。 依靠数据随机化与"距离解耦"（只需额外估一个标量先验），模型能直接跨尺度使用，避免了为每个工位采数据的成本。
- 图表示对现场变化更友好。 关键点数量变化、部分遮挡、临时丢失几个点，都不会破坏输入结构------相比"固定维度的位姿回归"，它更贴近真实感知的抖动。
主要局限 + 未来方向
- 精度受观测器与关键点分辨率限制。 亚毫米级精度是在"关键点可被稳定观测"的前提下取得的；纹理弱、反光、严重遮挡的目标上，观测器质量会直接决定上限。
- 单目尺度需要额外的距离先验。 论文用"距离解耦 + 估计一个标量"的方式绕开了尺度问题，但这本身也是一个误差源（补充材料用专门的实验分析其容差）。
- 验证范围有限。 仿真与实物都集中在桌面/抓取类场景，目标是静态的（没有移动目标的跟踪实验），也没有做到"手眼标定误差"这类系统级因素的分析。
- 补充材料承担了大量关键验证（不同观测器对比、数据生成技术、距离先验影响），正文的结论完整性依赖附录。
- 未来可做： 3D 关键点/多相机融合的图表示、动态目标与移动平台的视觉伺服、把观测器也纳入可学习/可联合优化的范围，以及向更多工业场景（装配、插接等亚毫米级需求）推进。
