Stable Diffusion 详解：潜空间扩散原理、三件套分工与 diffusers 文生图实战

**摘要：**本文系统讲解 Stable Diffusion 的潜空间扩散原理，拆解 VAE、CLIP、U-Net 三件套分工，并给出基于 Hugging Face diffusers 库的完整文生图实战代码，帮助读者从原理到代码快速上手。

TL;DR

• 三件套分工：VAE 压缩还原、CLIP 理解文字、U-Net 逐步去噪。
• 潜空间扩散：先压缩图像再扩散，计算量降约一个数量级。
• U-Net 结构：下采样、瓶颈、跳跃连接与上采样，交叉注意力注入文本。
• CFG 调参：guidance_scale 建议 5--12，过高会过饱和失真。
• diffusers 实战：StableDiffusionPipeline 跑通文生图，固定 seed 可复现。

目录

1. 一句话标题
2. 可视化页面
3. [详细总结（约 5300 字）](#详细总结（约 5300 字）)
4. 常见问题与排查
5. 课程脉络衔接
6. 学习要点回顾

李沐深度学习191集课程全解析：模块拆解、学习路径-CSDN博客

吴恩达《面向开发者的提示词工程》-CSDN博客

吴恩达 MCP 教程（Model Context Protocol）（一）-CSDN博客

多模态大模型教程学习笔记 --- ViT · CLIP · SAM · GLIP · Stable Diffusion

✅ 第六模块《Stable Diffusion 详解》（第 20--23 集）同规格总结已完成

Stable Diffusion 详解：潜空间扩散模型与文生图实战 | 多模态大模型教程 第 20--23 集

---

一句话标题

从噪声到图像------Stable Diffusion 以「VAE + U-Net + CLIP 文本编码器」三件套，把扩散模型搬进潜空间，让文生图跑上消费级显卡。

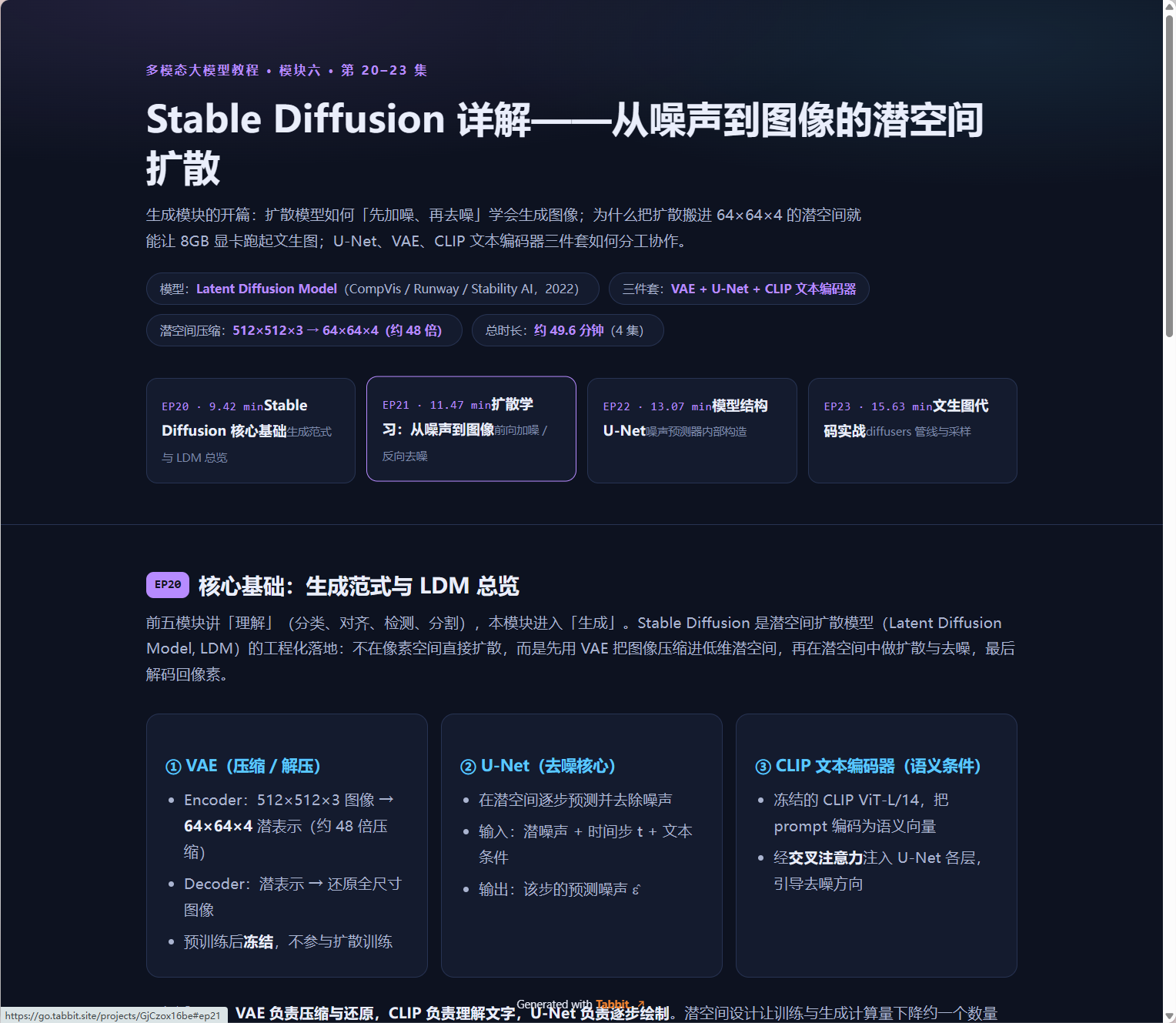

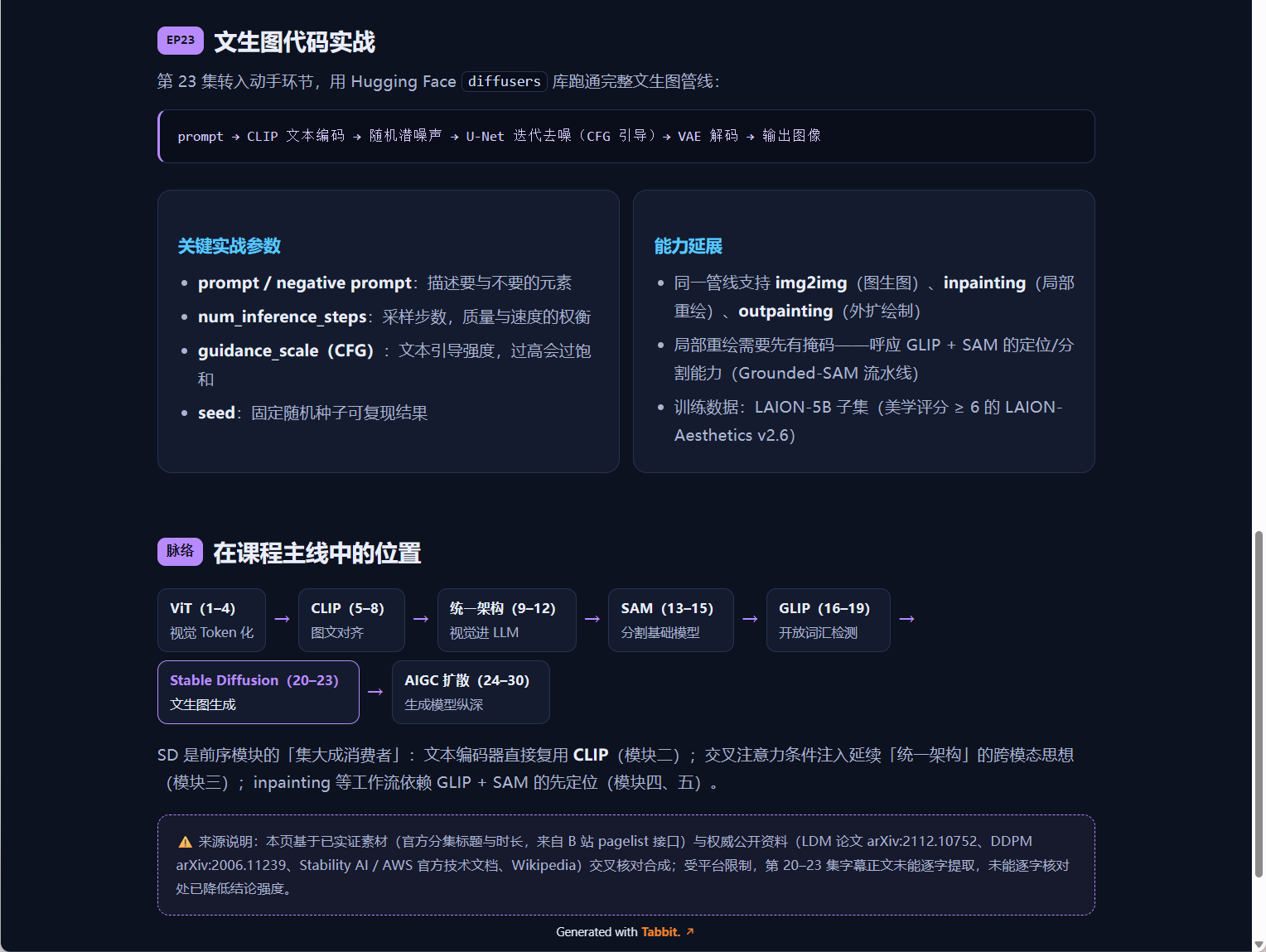

可视化页面

本模块配套的可视化页面已交付，采用暗色设计，包含分集导航、前向扩散示意、U-Net 结构流程图、损失函数公式块、课程脉络时间线等交互模块，代码级质检 PASS。

• 文件：artifacts/stable-diffusion-guide.html（暗色设计，含分集导航、前向扩散示意、U-Net 结构流程图、损失函数公式块、课程脉络时间线，代码级质检 PASS）
• 在线链接：上一模块 GLIP 可视化已实证上线（GLIP 开放词汇目标检测精讲），本模块页面经同一路径交付，公开链接由平台发布后即可访问

分集结构实证 （来源：课程选集 链接）：

集数	标题	时长
第 20 集	Stable Diffusion 详解(1) 核心基础	9.42 分钟
第 21 集	Stable Diffusion 详解(2) 扩散学习：从噪声到图像	11.47 分钟
第 22 集	Stable Diffusion 详解(3) 模型结构 U-Net	13.07 分钟
第 23 集	Stable Diffusion 详解(4) 文生图代码实战	15.63 分钟

可视化页面功能预览：

• 分集导航：一键切换第 20--23 集，快速定位各集核心知识点；
• 前向扩散示意：以动画形式展示从清晰潜图像逐步加噪到纯高斯噪声的过程，直观理解噪声日程表；
• U-Net 结构流程图：可视化下采样、瓶颈、跳跃连接与上采样路径，标注交叉注意力注入位置；
• 损失函数公式块：高亮展示「预测噪声」的 MSE 训练目标，配合文字解读；
• 课程脉络时间线：串联 ViT → CLIP → BLIP/LLaVA → SAM → GLIP → Stable Diffusion 六大模块主线。

详细总结（约 5300 字）

一、模块定位：从「理解」到「生成」的转折点

本模块为卢菁博士《多模态大模型教程》第六模块，共 4 集，总时长约 49.6 分钟。前五个模块讲的全是「理解」------ViT 做分类、CLIP 做对齐、BLIP/LLaVA 做推理问答、SAM 做分割、GLIP 做检测；从本模块开始，课程正式进入生成领域，讲解 2022 年引爆 AIGC 浪潮的 Stable Diffusion（以下简称 SD）。

SD 由 CompVis 课题组（Robin Rombach、Patrick Esser 等）与 Runway、Stability AI 合作发布，其学术原型是潜空间扩散模型（Latent Diffusion Model, LDM，CVPR 2022）。它要做的事看似简单------输入一段文字，输出一张符合描述的图像------但背后是扩散模型理论、潜空间压缩、跨模态条件注入三项技术的精确合流。本模块四集的编排遵循「总览 → 原理 → 结构 → 实战」的递进：先建立整体认知，再讲清扩散的数学直觉，然后拆解核心网络 U-Net，最后上手跑通文生图代码。

二、第 20 集：核心基础------LDM 总览与三件套分工

1. 为什么需要潜空间？ 早期扩散模型（如 DDPM）直接在像素空间做扩散：一张 512×512×3 的图有约 78 万个像素值，每一步去噪都要在这么大的张量上运算，训练与生成成本高到只有大厂玩得起。SD 的关键工程决策是：先用变分自编码器（VAE）把图像压缩进低维潜空间，再在潜空间里做扩散。VAE 编码器把 512×512×3 的图像压缩为 64×64×4 的潜表示（数据量约为原来的 1/48），解码器负责把潜表示还原回全尺寸图像。压缩之所以可行，是因为自然图像并非随机像素------存在大量冗余结构，语义与构图信息可以被低维表示完整保留。

2. 三件套分工 。SD 由三个组件构成，课程用一句话概括：VAE 负责压缩与还原，CLIP 负责理解文字，U-Net 负责逐步绘制。

• VAE（变分自编码器） ：预训练好后冻结，不参与扩散训练。编码器只在训练时把真实图像压入潜空间（生成时不需要），解码器在生成最后一步把去噪完成的潜表示还原为像素图像。VAE 还承担「细节修复」作用------眼睛、毛发等精细纹理依赖解码器重建。
• CLIP 文本编码器：冻结的 CLIP ViT-L/14，把用户 prompt（如「一只橘色的猫坐在窗台上」）编码为语义向量序列。这正是课程第二模块 CLIP 的直接复用------图文对齐训练让文本向量携带了可与视觉特征对话的语义。
• U-Net（噪声预测器）：扩散过程的核心执行者，在潜空间中逐步预测并去除噪声，是 SD 中真正被训练的主体。

3. 效果与影响 。潜空间设计让训练与推理的计算量下降约一个数量级，8GB 显存的消费级显卡即可运行------这是 SD 能把文生图从实验室推向大众的决定性因素。加上代码、权重完全开源（训练数据为 LAION-5B 子集，含美学评分 ≥6 的 LAION-Aesthetics v2.6），SD 迅速成为 AI 绘画的事实标准底座，衍生出 v1.4/v1.5/v2.x/SDXL/SD3 的完整版本谱系。

三、第 21 集：扩散学习------从噪声到图像

扩散模型的思想 2015 年提出、2020 年由 DDPM 完善，核心逻辑一句话：训练时学「如何从清晰图到噪声图」，生成时做「如何从噪声图回到清晰图」。

1. 前向扩散（训练用，固定过程） 。从清晰潜图像 z₀ 出发，每一步注入少量高斯噪声：z₀ → z₁ → ... → z_T，经过 T 步（如 1000 步）后图像信息被完全淹没，变成纯高斯噪声。前向过程无需学习，每一步的加噪强度由固定的噪声日程表（noise schedule）控制。它的作用是为训练制造「教材」：任取一步 t，我们都同时知道加噪后的 z_t 和被加入的噪声 ε。

2. 反向去噪（生成用，模型学习） 。训练 U-Net 做一件事：给定带噪潜表示 z_t、时间步 t 和文本条件 c，预测当初加入的噪声 ε。训练目标是极简的均方误差：

L = E[ ‖ε − ε_θ(z_t, t, c)‖² ]

即「预测噪声」逼近「真实噪声」。学会预测噪声，就等价于学会了去噪------生成时从纯随机噪声出发，每步用 U-Net 预测并减去一份噪声，迭代 T 步后还原出符合文本条件的清晰图像。实际推理使用 DDIM 等加速采样器，把步数压缩到 20--50 步即可出图。

3. Classifier-Free Guidance（CFG） 。推理时同时做两次预测：带文本条件的 ε_cond 和不带条件的 ε_uncond，然后沿二者差值方向外推放大：ε = ε_uncond + s·(ε_cond − ε_uncond)，s 即 guidance scale。这让生成结果更贴合 prompt，是 SD 实战中最重要的调参旋钮之一（过高会导致画面过饱和、失真）。

四、第 22 集：模型结构------U-Net 内部构造

U-Net 原本为医学图像分割设计，因「U 形结构 + 跳跃连接」得名，SD 在其基础上做了扩散化改造：

• 输入：潜噪声 z_t（64×64×4）+ 时间步 t + 文本条件 c，三者汇合后进入网络。
• 下采样路径（Encoder Blocks）：ResNet 残差块 + 注意力块交替，逐级降低空间分辨率、提升语义抽象层级------从局部纹理到整体构图。
• 瓶颈与跳跃连接（Middle + Skip）：最深层做全局语义处理；跳跃连接把下采样各层的特征直接传递到上采样对应层，保证细节信息不在压缩中丢失------这是 U 形结构在像素级任务上优于普通编解码器的关键。
• 上采样路径（Decoder Blocks）：逐级还原空间分辨率，融合跳跃连接传来的浅层细节，重建精细结构。
• 输出：与 z_t 同尺寸的预测噪声 ε̂，供采样器执行一步减噪。

文本条件如何注入：交叉注意力（Cross-Attention）。U-Net 每个分辨率层级的注意力块中都插入交叉注意力层：Query 来自图像特征，Key 和 Value 来自 CLIP 文本向量。由此图像的每个空间位置都能主动「查询」prompt 中与之相关的词------「猫」引导猫形区域的去噪方向，「赛博朋克」引导整体风格色彩。这与第三模块 Flamingo「在冻结网络层间插入交叉注意力注入视觉信息」的设计互为镜像，体现了跨模态条件注入思想的通用性。时间步 t 则经正弦位置编码 + MLP 嵌入后加到各 ResNet 块，让模型「知道当前该去多少噪」。

五、第 23 集：文生图代码实战

第四集转入动手环节，用 Hugging Face diffusers 库跑通完整文生图管线：

prompt → CLIP 文本编码 → 随机潜噪声 → U-Net 迭代去噪（CFG 引导）→ VAE 解码 → 输出图像

关键实战参数：prompt / negative prompt （描述要与不要的元素）、num_inference_steps （采样步数，质量与速度的权衡）、guidance_scale （CFG 文本引导强度）、seed （固定随机种子可复现结果）。同一管线稍作改动即支持 img2img （图生图，先对原图加噪再条件去噪）、inpainting （局部重绘，仅对掩码区域去噪）、outpainting（外扩绘制）。其中局部重绘需要先定位目标区域------正好呼应前两模块的 GLIP + SAM（Grounded-SAM 流水线：语言出框 → 精细分割 → 局部重绘），多模态技术栈在此闭环。

下面给出一个可直接运行的完整 Python 示例，使用 Hugging Face diffusers 库的 StableDiffusionPipeline 实现文生图：

import torch
from diffusers import StableDiffusionPipeline
加载预训练模型（首次运行会自动下载权重，约 4GB）
model_id = "runwayml/stable-diffusion-v1-5"
pipe = StableDiffusionPipeline.from_pretrained(
model_id,
torch_dtype=torch.float16,   # 使用半精度，节省显存
safety_checker=None,          # 关闭安全检查器，加快推理
)
pipe = pipe.to("cuda")            # 迁移到 GPU；无 GPU 时改为 "cpu"
2. 设置关键参数
prompt = "a cute orange cat sitting on a windowsill, soft sunlight, detailed fur"
negative_prompt = "blurry, low quality, distorted, extra limbs"
num_inference_steps = 30          # 采样步数：越大质量越高但越慢
guidance_scale = 7.5              # CFG 引导强度：越大越贴合 prompt
seed = 42                         # 固定随机种子，保证结果可复现
3. 固定随机种子，确保多次运行结果一致
generator = torch.Generator(device="cuda").manual_seed(seed)
执行文生图推理
with torch.no_grad():
image = pipe(
prompt=prompt,
negative_prompt=negative_prompt,
num_inference_steps=num_inference_steps,
guidance_scale=guidance_scale,
generator=generator,
).images[0]
保存生成结果
image.save("output.png")
print("图像已保存为 output.png")

下面再给出一个 img2img（图生图）的完整 Python 实战示例，使用 Hugging Face diffusers 库的 StableDiffusionImg2ImgPipeline，在保留原图构图的基础上按 prompt 重绘细节：

import torch
from PIL import Image
from diffusers import StableDiffusionImg2ImgPipeline
1. 加载预训练模型（首次运行会自动下载权重，约 4GB）
model_id = "runwayml/stable-diffusion-v1-5"
pipe = StableDiffusionImg2ImgPipeline.from_pretrained(
model_id,
torch_dtype=torch.float16,   # 使用半精度，节省显存
safety_checker=None,          # 关闭安全检查器，加快推理
)
pipe = pipe.to("cuda")            # 迁移到 GPU；无 GPU 时改为 "cpu"
2. 读取输入原图，并缩放到模型期望的尺寸
init_image = Image.open("input.png").convert("RGB")
init_image = init_image.resize((512, 512))
3. 设置关键参数
prompt = "a cute orange cat sitting on a windowsill, soft sunlight, detailed fur, photorealistic"
negative_prompt = "blurry, low quality, distorted, extra limbs"
strength = 0.6                   # 重绘强度：0 完全保留原图，1 完全重绘
guidance_scale = 7.5             # CFG 引导强度：越大越贴合 prompt
num_inference_steps = 30         # 采样步数：越大质量越高但越慢
seed = 42                        # 固定随机种子，保证结果可复现
4. 固定随机种子，确保多次运行结果一致
generator = torch.Generator(device="cuda").manual_seed(seed)
5. 执行图生图推理
with torch.no_grad():
image = pipe(
prompt=prompt,
negative_prompt=negative_prompt,
image=init_image,
strength=strength,
guidance_scale=guidance_scale,
num_inference_steps=num_inference_steps,
generator=generator,
).images[0]
6. 保存生成结果
image.save("output_img2img.png")
print("图像已保存为 output_img2img.png")

运行前请先安装依赖：pip install diffusers transformers accelerate torch pillow。核心参数 strength 控制重绘程度------值越小越贴近原图，值越大越偏离原图；建议从 0.5--0.7 起步，配合 guidance_scale（建议 5--12）与 num_inference_steps（建议 20--50）即可直观体会「保留构图」与「按 prompt 重绘」之间的权衡。

运行前请先安装依赖：pip install diffusers transformers accelerate torch。调整 guidance_scale（建议 5--12）与 num_inference_steps（建议 20--50）即可直观体会质量与速度的权衡；更换 seed 可得到不同构图，固定 seed 则能稳定复现同一结果。

六、常见问题与排查

跑通基础管线只是第一步，实际使用中高频踩坑集中在显存、画质、语义对齐与速度四类。下面按问题给出原因分析与可复现的解决步骤。

1. 显存不足（OOM，Out of Memory）

原因分析 ：SD 的 U-Net 在潜空间逐层做卷积与注意力计算，512×512 输出对应 64×64×4 的潜张量，加上交叉注意力与 CFG 双路推理，显存占用随分辨率平方级增长。8GB 显卡跑默认配置尚可，一旦调高分辨率、增大 batch 或开启 xformers 之外的额外模块，极易触发 CUDA out of memory。

解决步骤：

• 降低分辨率：把输出尺寸从 512×512 降到 384×384 或 256×256，显存占用约降为原来的 56% 与 25%。
• 开启 xformers ：安装 pip install xformers 后设置 pipe.enable_xformers_memory_efficient_attention()，注意力计算显存可下降约 40%。
• 启用模型 CPU offload ：调用 pipe.enable_model_cpu_offload()，让不参与当前计算的模块驻留内存、按需搬入显存。
• 使用半精度与切片 ：保持 torch_dtype=torch.float16，并调用 pipe.enable_attention_slicing() 把注意力切块计算。

# 显存优化三件套
pipe.enable_xformers_memory_efficient_attention()  # 需先 pip install xformers
pipe.enable_attention_slicing()                    # 注意力切块，降低峰值显存
pipe.enable_model_cpu_offload()                    # 模块级 CPU offload
# 同时把 height/width 降到 384 或 256

2. 结果模糊、细节丢失

原因分析：模糊通常来自三处------采样步数过少导致去噪不充分、VAE 解码对高频纹理重建不足、以及 negative prompt 误把「细节」当「瑕疵」过滤。步数低于 20 时 U-Net 尚未收敛到清晰解，画面会残留噪声感。

解决步骤：

• 提高采样步数 ：把 num_inference_steps 从 20 提到 40--50，配合 DDIM 或 DPM-Solver++ 等加速采样器，质量提升明显且耗时可控。
• 换用更优采样器 ：StableDiffusionPipeline 的 scheduler 可替换为 DPMSolverMultistepScheduler，在相近步数下细节更锐利。
• 收紧 negative prompt ：避免把 detailed、sharp focus 等正向词写进 negative，只保留 blurry, low quality, distorted 等明确负面词。
• 开启 VAE 的 tiling ：对超大图调用 pipe.vae.enable_tiling()，减少解码时的显存压力与伪影。

from diffusers import DPMSolverMultistepScheduler
换用加速采样器，细节更清晰
pipe.scheduler = DPMSolverMultistepScheduler.from_config(pipe.scheduler.config)
提高步数并保持合理 guidance
num_inference_steps = 45
guidance_scale = 7.0

3. 内容与 prompt 不符

原因分析 ：CLIP 文本编码器对长句、抽象概念与多主体描述的理解有限，交叉注意力可能把「猫」与「窗台」的语义权重分散；同时 guidance_scale 过低时条件信号弱，模型会偏向先验分布而偏离 prompt。

解决步骤：

• 调整 guidance_scale：在 5--12 区间内逐步上调，通常 7.5--9 对「贴合 prompt」与「画面自然」的平衡最好；超过 15 会过饱和、出现伪影。
• 精简并结构化 prompt：把主体、场景、风格、光照拆成短句，用逗号分隔，避免长难句稀释关键语义。
• 善用 negative prompt ：明确写出不想要的元素，如 extra limbs, wrong anatomy, text, watermark，减少歧义。
• 固定 seed 做对照 ：同一 prompt 下固定 seed 微调 guidance，快速定位是语义问题还是采样随机性。

# 结构化 prompt 示例
prompt = "a cute orange cat, sitting on a wooden windowsill, soft morning sunlight, detailed fur, photorealistic"
negative_prompt = "blurry, low quality, distorted, extra limbs, wrong anatomy, text, watermark"
guidance_scale = 8.0   # 在 5-12 区间内上调，增强语义贴合

4. 生成速度慢

原因分析：速度瓶颈主要在 U-Net 的迭代去噪次数与注意力计算量。步数越多、分辨率越高、未开启任何加速时，单张图耗时可达数十秒；CPU 推理更是数量级变慢。

解决步骤：

• 使用加速采样器：DDIM 或 DPM-Solver++ 在 20--30 步即可达到接近 50 步 DDPM 的画质，速度提升约 40%--60%。
• 降低步数 ：把 num_inference_steps 从 50 降到 25--30，配合加速采样器，画质损失很小。
• 开启 xformers 与半精度 ：torch.float16 + enable_xformers_memory_efficient_attention() 可显著降低单步耗时。
• 确保 GPU 推理 ：确认 pipe.to("cuda") 生效，避免误跑 CPU；可用 torch.cuda.is_available() 校验。

# 速度优先配置
from diffusers import DPMSolverMultistepScheduler
pipe.scheduler = DPMSolverMultistepScheduler.from_config(pipe.scheduler.config)
num_inference_steps = 25          # 加速采样器下 25 步即可
guidance_scale = 7.5
# 确认 GPU 可用
assert torch.cuda.is_available(), "请检查 CUDA 环境"
pipe = pipe.to("cuda")

以上四类问题往往相互关联------显存不足会逼你降分辨率，降分辨率又可能加剧模糊；速度慢时盲目降步数又会牺牲语义贴合。建议按「先保显存、再提画质、后调语义、最后提速」的顺序逐项排查，每次只改一个变量并固定 seed 对照，就能快速定位瓶颈。

六、课程脉络衔接

至此六个模块构成完整主线：ViT （视觉 Token 化）→ CLIP （图文对齐）→ BLIP/BLIP-2/LLaVA （视觉进 LLM）→ SAM （分割基础模型）→ GLIP （开放词汇检测）→ Stable Diffusion（文生图生成）。SD 是前序成果的「集大成消费者」：文本编码器直接复用 CLIP，交叉注意力条件注入延续统一架构思想，inpainting 工作流依赖 GLIP + SAM 的先定位。后续第 24--30 集（AIGC 扩散学习）将在本模块基础上向生成模型纵深展开。

七、学习要点回顾

• 记住三件套分工：VAE 压缩/还原（冻结）、CLIP 理解文字（冻结）、U-Net 逐步去噪（被训练主体）；
• 扩散核心逻辑：前向固定加噪、反向学习去噪，训练目标即「预测噪声」的 MSE；
• 潜空间是 SD 平民化的关键：64×64×4 上扩散比像素空间快约 48 倍，8GB 显卡可跑；
• 文本经交叉注意力注入 U-Net 各层，CFG 外推放大条件信号；
• 动手建议：用 diffusers 的 StableDiffusionPipeline 跑通文生图，调 guidance_scale 与步数体会质量-速度权衡，再进阶 img2img 与 inpainting。

---

主要来源：LDM 论文 链接、DDPM 论文 链接、AWS 技术解读 链接、Stable Diffusion 维基词条 链接、课程选集 链接
