卷积神经网络（CNN）基础与整体架构

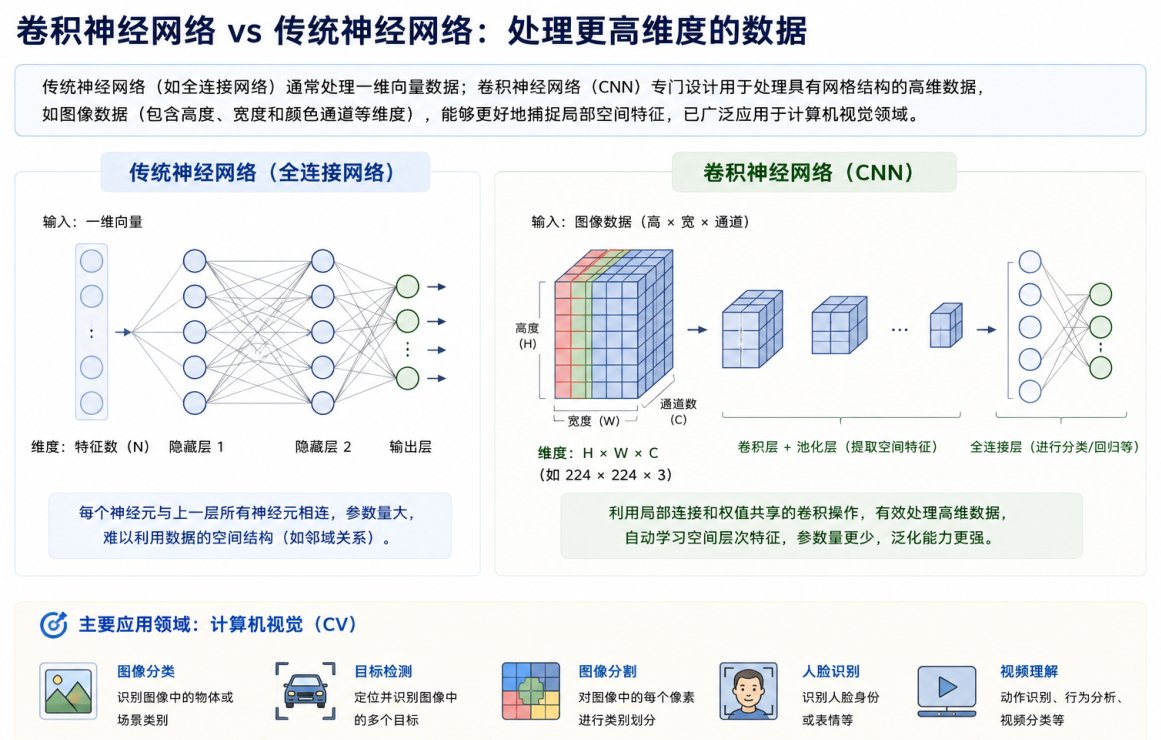

左半「传统神经网络（全连接网络）」：输入是一维特征向量，经隐藏层 1、隐藏层 2 到输出层；每个神经元与上一层所有神经元相连------参数量大，且难以利用图像的空间结构（如相邻像素的关联）。

右半「卷积神经网络（CNN）」：输入是三维图像数据 H×W×C（高度 × 宽度 × 通道数，如 224×224×3），先经「卷积层 + 池化层」提取空间特征，再接全连接层完成分类/回归。

图中下方两栏结论：全连接"每个神经元与上一层所有神经元相连，参数量大，难以利用数据的空间结构（如邻域关系）"；CNN"利用局部连接和权值共享的卷积操作有效处理高维数据，自动学习空间层次特征，参数量更少、泛化能力更强"。

二. CNN 的整体组成：一条流水线

CNN = 输入层 → $卷积层 \to 激活函数 \to 池化层$ × N → 全连接层 → 输出层；空间尺寸逐层缩小、通道数逐层增加，最后展平接全连接完成分类。类似一条加工流水线------先粗提特征，再压缩打包，反复几轮，最后由"决策车间"给出结论。

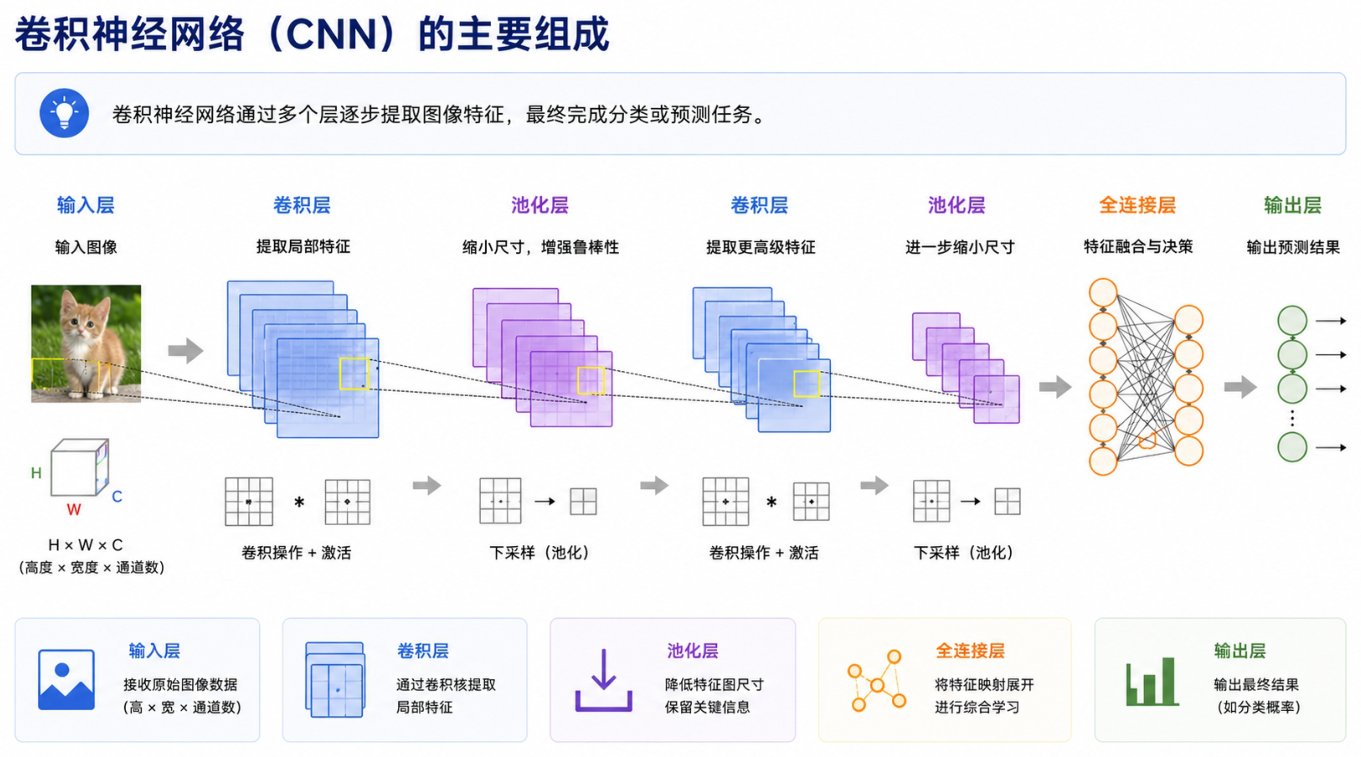

CNN 的主要组成

流水线：输入层（H×W×C）→ 卷积层（提取局部特征）→ 池化层（缩小尺寸、增强鲁棒性）→ 卷积层（提取更高级特征）→ 池化层（进一步缩小尺寸）→ 全连接层（特征融合与决策）→ 输出层（输出预测结果）。

层级分工口诀：浅层看纹理、中层看部件、深层看整体

现代 CNN 把「卷积 → 激活 → 池化」作为标准块重复堆叠；ResNet 之后池化常被步长为 2 的卷积替代，但"提特征 → 降尺寸 → 融合决策"的三段式骨架不变。

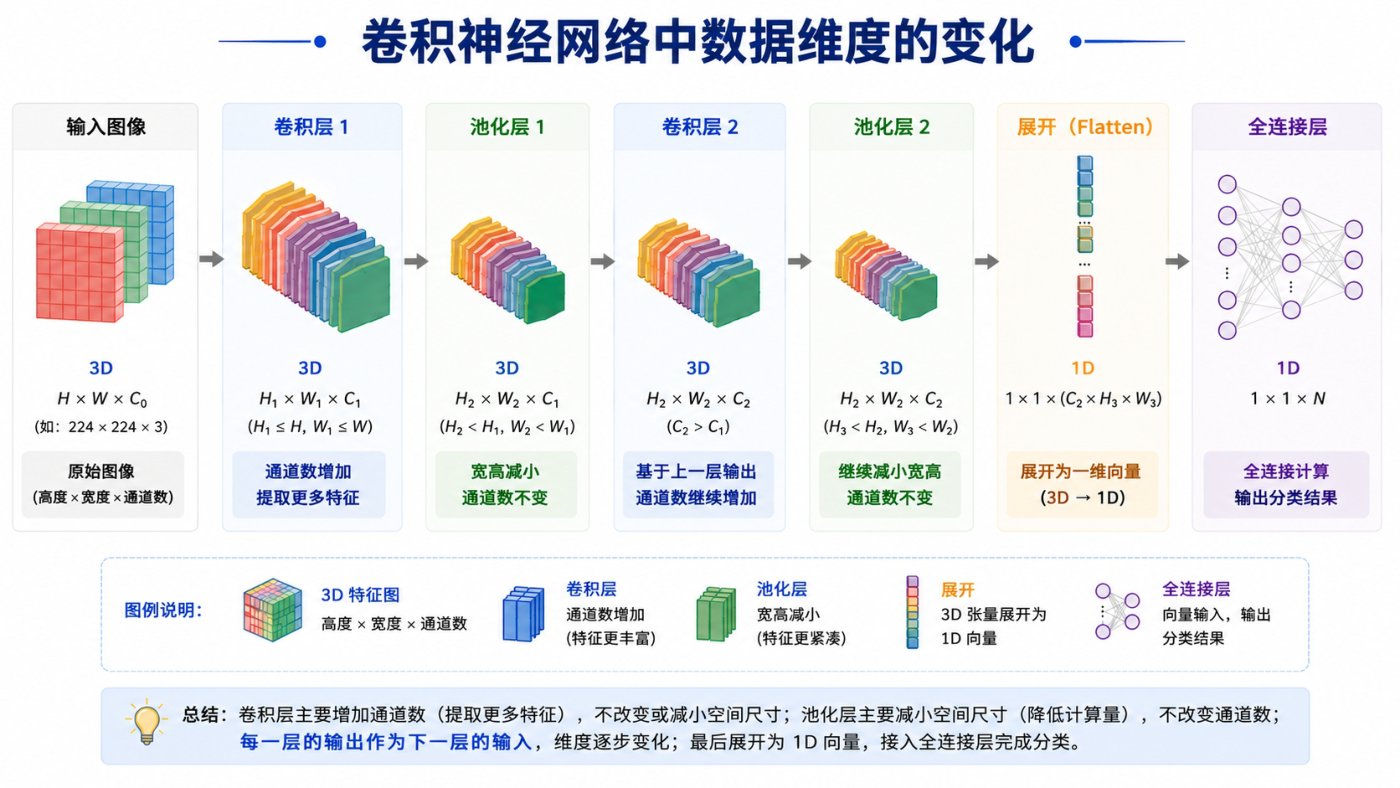

数据维度变化全程

一张图看懂张量形状全程：输入 3D（H×W×C₀，如 224×224×3）→ 卷积层 1（3D：H₁×W₁×C₁，通道数增加"提取更多特征"，宽高 ≤ 原尺寸）→ 池化层 1（H₂×W₂×C₁，宽高减小、通道不变"特征更紧凑"）→ 卷积层 2（通道继续增加）→ 池化层 2（继续减小宽高）→ 展开 Flatten（3D→1D：1×1×(C₃×H₃×W₃)）→ 全连接层（1×1×N，N 为类别数）。

图例说明五个角色：3D 特征图（高 × 宽 × 通道数）、卷积层（通道数增加，特征更丰富）、池化层（宽高变小，特征更紧凑）、展开（3D 张量展开为 1D 向量）、全连接层（向量输入输出分类结果）。

图底总结：卷积层主要增加通道数（提取更多特征），不改变或减小空间尺寸；池化层主要减小空间尺寸（降低计算量），不改变通道数；每一层的输出作为下一层的输入，维度逐步变化；最后展开为 1D 向量，接入全连接层完成分类。

金字塔规律：空间 H×W 逐层变小、通道 C 逐层变大------"空间换通道"，信息表示从"哪里有什么"逐渐变成"有什么"。

Flatten 的隐患：VGG 中 7×7×512 展平后接 FC-4096，仅一层就有约 1.03 亿参数（25088 × 4096）；现代网络用全局平均池化 GAP（每张特征图取一个平均值）替代大 FC 层。

三. 卷积层：核心计算在做什么

卷积 = 卷积核在输入上按步长滑动，每个位置做点积（对应元素相乘再求和）并加偏置，得到特征图；滤波器深度必须等于输入通道数，空间上滑动、不跨深度。

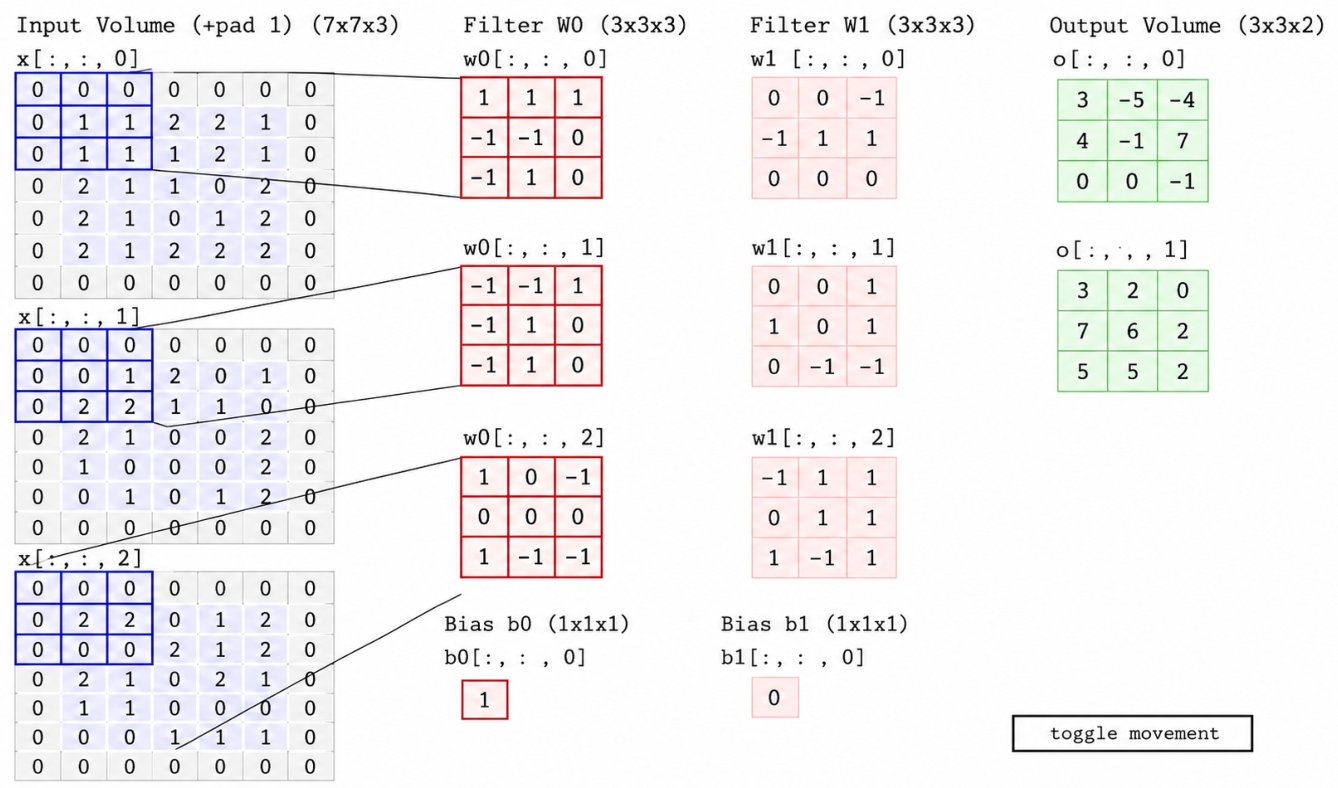

多通道卷积数值计算

CS231n 经典数值示例：输入体积 7×7×3（已含 padding 1），两个 3×3×3 滤波器 W0、W1，偏置 b0=1、b1=0，步长 2，输出 3×3×2。

图中颜色分工：蓝框 = 当前计算窗口（在 3 个输入通道上同时取 3×3 区域），红框 = 滤波器权重（w0/w1 各有 3 个通道切片），绿框 = 当前输出元素；右下角 toggle movement 按钮提示这是动画的其中一帧。

计算方法：窗口内 27 个数与滤波器 27 个权重对应相乘求和，再加偏置 → 写入输出一个位置；输出通道 0 由 W0 计算、通道 1 由 W1 计算。

四. 输出尺寸与通道：一个公式打天下

输出空间尺寸 H₂ = (H₁ − F + 2P) / S + 1（宽度同理）；输出通道数 = 卷积核个数。

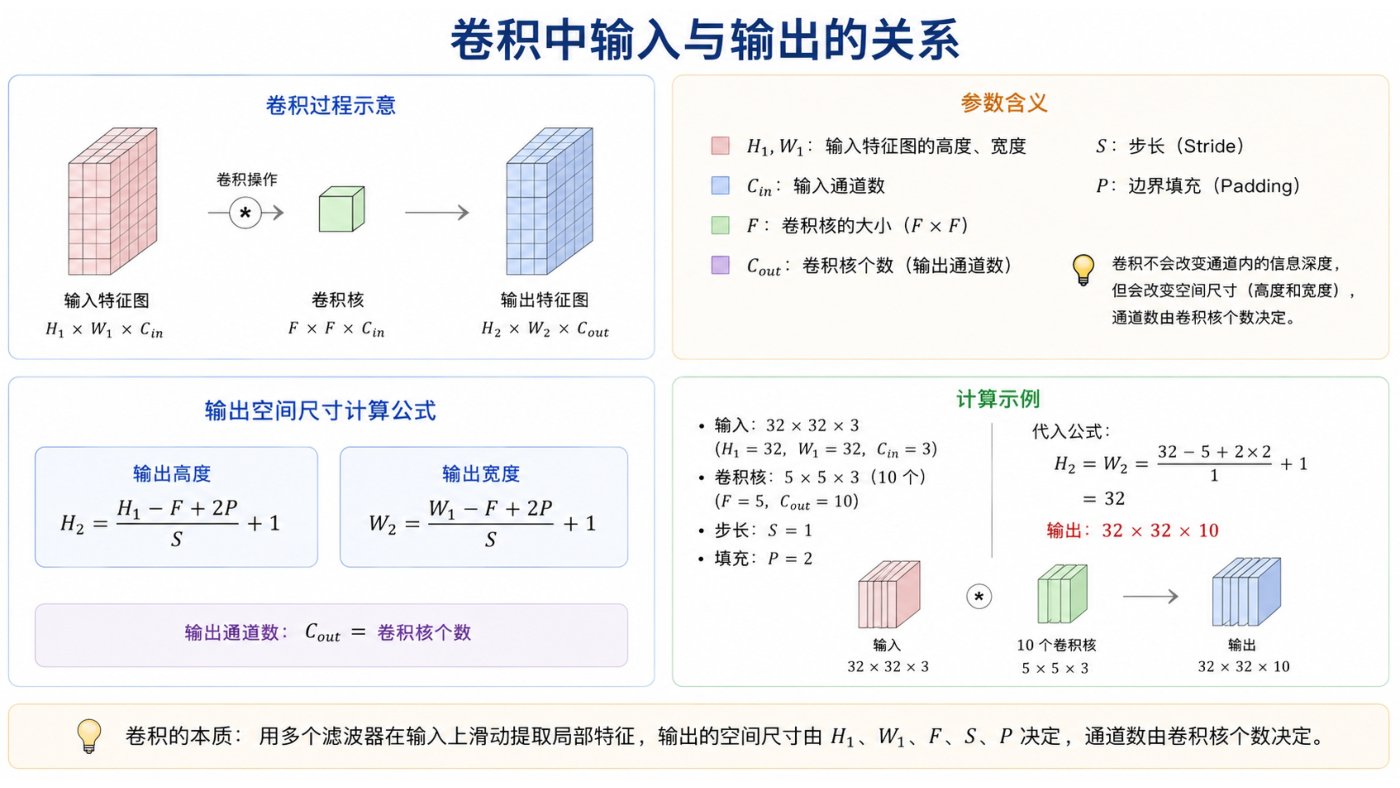

输入与输出的关系总图

五. 权重共享：CNN 省参数的关键一招

同一卷积核在输入所有空间位置重复使用（权值共享），参数量只与核大小和个数有关、与图像尺寸无关；对比全连接的"每个输出连所有输入"，参数可差数十倍。

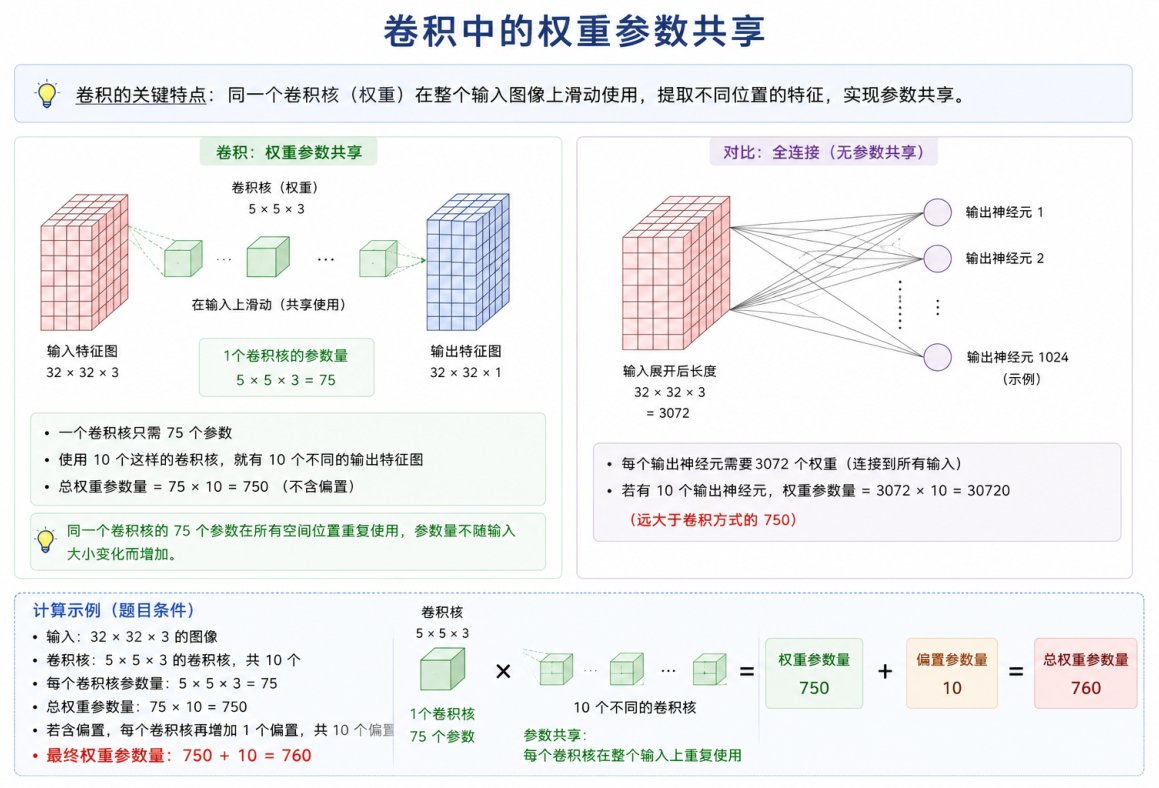

卷积中的权重参数共享

左半「卷积：权重参数共享」：32×32×3 输入上，一个 5×5×3 卷积核仅 75 个参数，在输入上滑动共享使用，输出 32×32×1；用 10 个这样的卷积核 → 10 张不同的输出特征图；总权重 75 × 10 = 750（不含偏置）。

右半「对比：全连接（无参数共享）」：输入展平后长度 32×32×3 = 3072，每个输出神经元需要 3072 个权重（连接所有输入）；若有 10 个输出神经元，权重参数量 = 3072 × 10 = 30720，远大于卷积方式的 750。

底部计算示例（题目条件）：输入 32×32×3；卷积核 5×5×3 共 10 个；每核参数 75；总权重 75×10=750；若含偏置每核再 +1 共 10 个偏置 → 最终总参数量 750 + 10 = 760。

绿色要点：同一卷积核的 75 个参数在所有空间位置重复使用，参数量不随输入大小变化而增加。

760 vs 30720 ≈ 1/40------权值共享的威力；输入升到 512×512 时全连接参数再涨 256 倍，卷积参数纹丝不动。

共享背后的假设：检测"猫耳朵"的模板在图像左上角和右下角同样有用（平移等变性 translation equivariance）------特征只与"模式"有关、与"位置"无关。

极端对照：全连接 ≈ "每个输出位置一个专属卷积核"（完全不共享）；卷积 = "所有位置共用一个核"（极致共享）。

参数量公式速记：卷积层 (F×F×Cin + 1) × Cout；全连接层 (输入维度 + 1) × 神经元数。

六. 多层卷积：特征从局部到全局

浅层卷积提取边缘、纹理等小尺度局部特征，中层提取角点、形状，中深层提取部件与组合结构，深层提取整体结构与全局语义；感受野逐层扩大是层级化的前提。

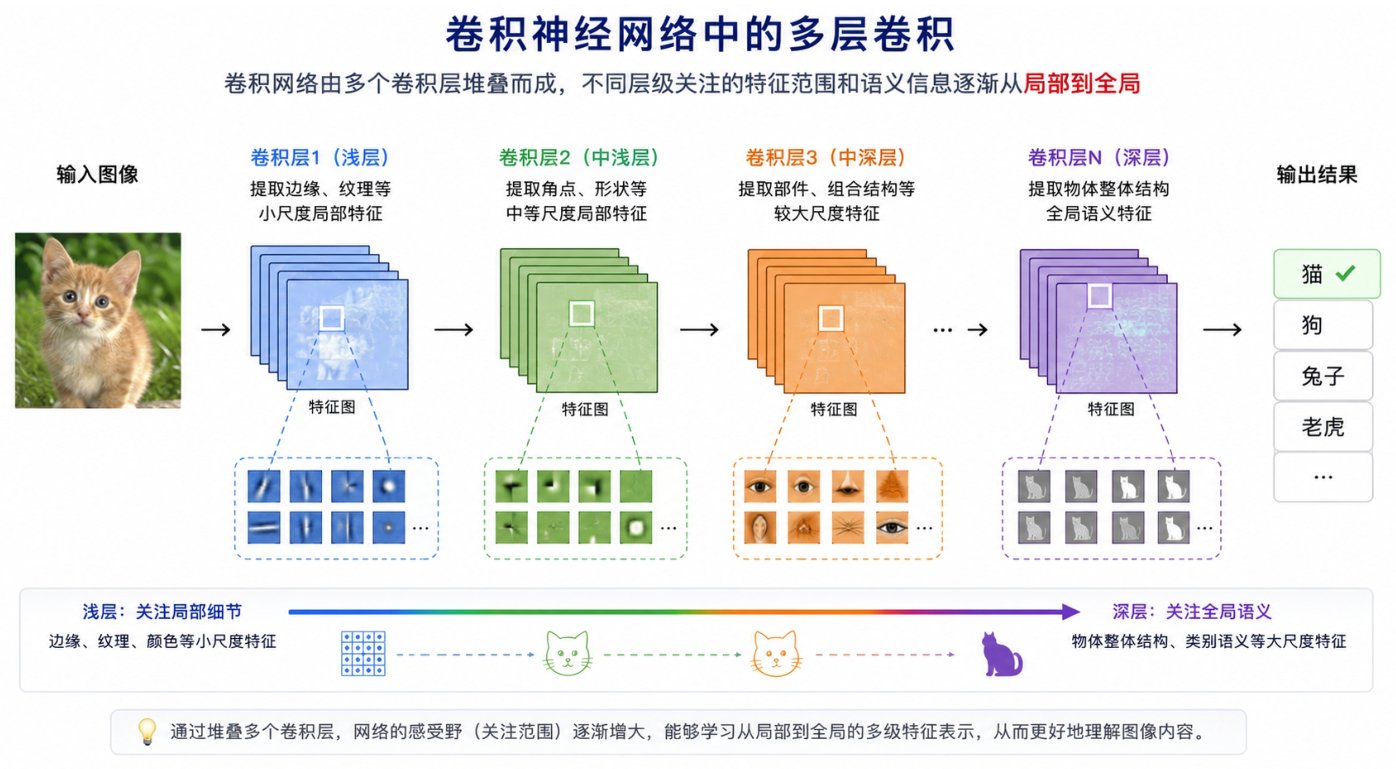

多层卷积的层级特征

以猫图为例展示层级特征：卷积层 1（浅层）提取边缘、纹理等小尺度局部特征；卷积层 2（中层）提取角点、形状等中等尺度局部特征；卷积层 3（中深层）提取部件、组合结构（眼睛、耳朵）等较大尺度特征；卷积层 N（深层）提取物体整体结构、全局语义特征 → 输出结果「猫 ✓」。

每层下方的特征图可视化：浅层是零散的线条、色块响应，中层出现形状轮廓，深层已是完整的猫形响应图------"网络内部确实长这样"。

底部渐变条：浅层关注局部细节（边缘、纹理、颜色等小尺度特征）→ 深层关注全局语义（物体整体结构、类别语义等大尺度特征）。

图底总结：通过堆叠多个卷积层，网络的感受野（关注范围）逐渐增大，能够学习从局部到全局的多级特征表示，从而更好地理解图像内容。

层级成立的两个前提：感受野逐层扩大+ 层间非线性

七. 池化层：只记要点，丢掉细节

池化是无可学习参数的固定下采样------在窗口内取最大值或平均值，缩小特征图的同时扩大感受野、突出显著响应。

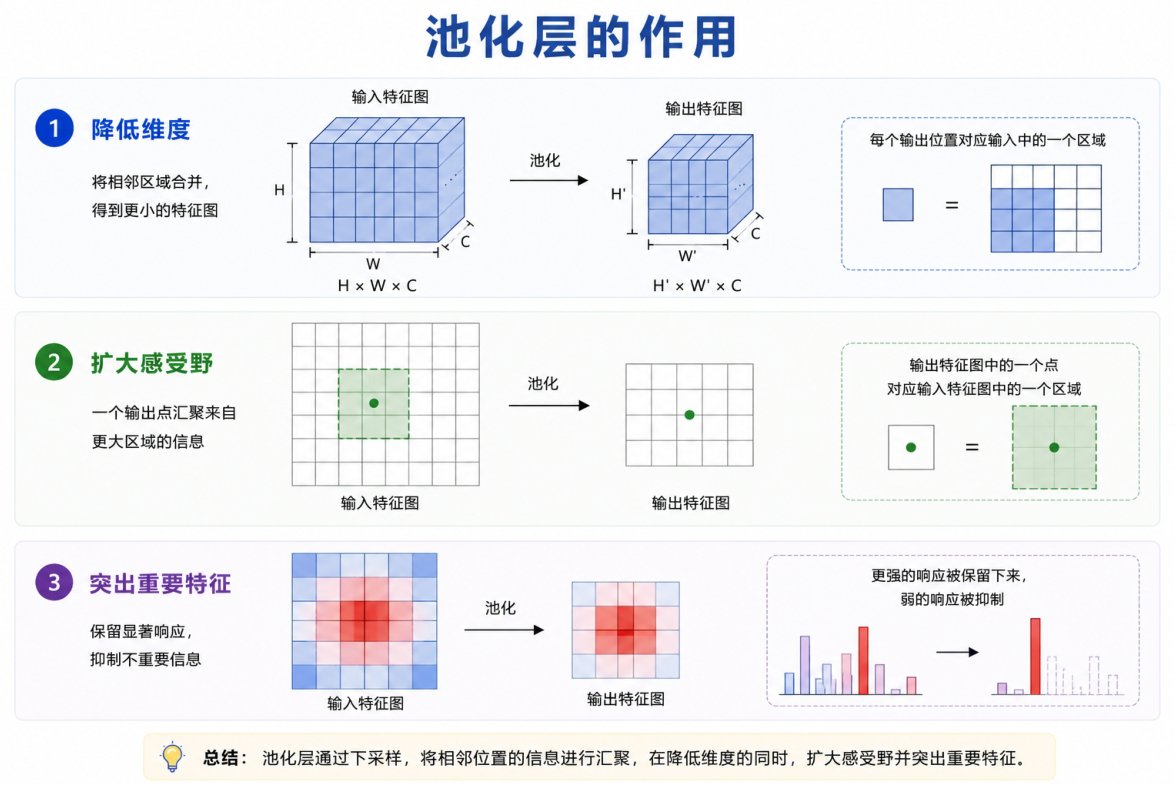

池化层的三大作用

① 降低维度：输入特征图 H×W×C → 输出 H'×W'×C（H' 小于 H，W' 小于 W），把相邻区域合并得到更小的特征图；右侧图示"每个输出位置对应输入中的一个区域"。

② 扩大感受野：一个输出点汇聚来自输入中更大区域的信息；右侧图示"输出特征图中的一个点对应输入特征图中的一个区域"。

③ 突出重要特征：保留显著响应、抑制不重要信息；右侧柱状图显示池化后"更强的响应被保留下来，弱的响应被抑制"。

现代演变三连：ResNet 用 stride=2 卷积替代池化；分类网络末端用 GAP 替代大 FC 层；分割/检测任务里池化"丢位置"反而成缺点。

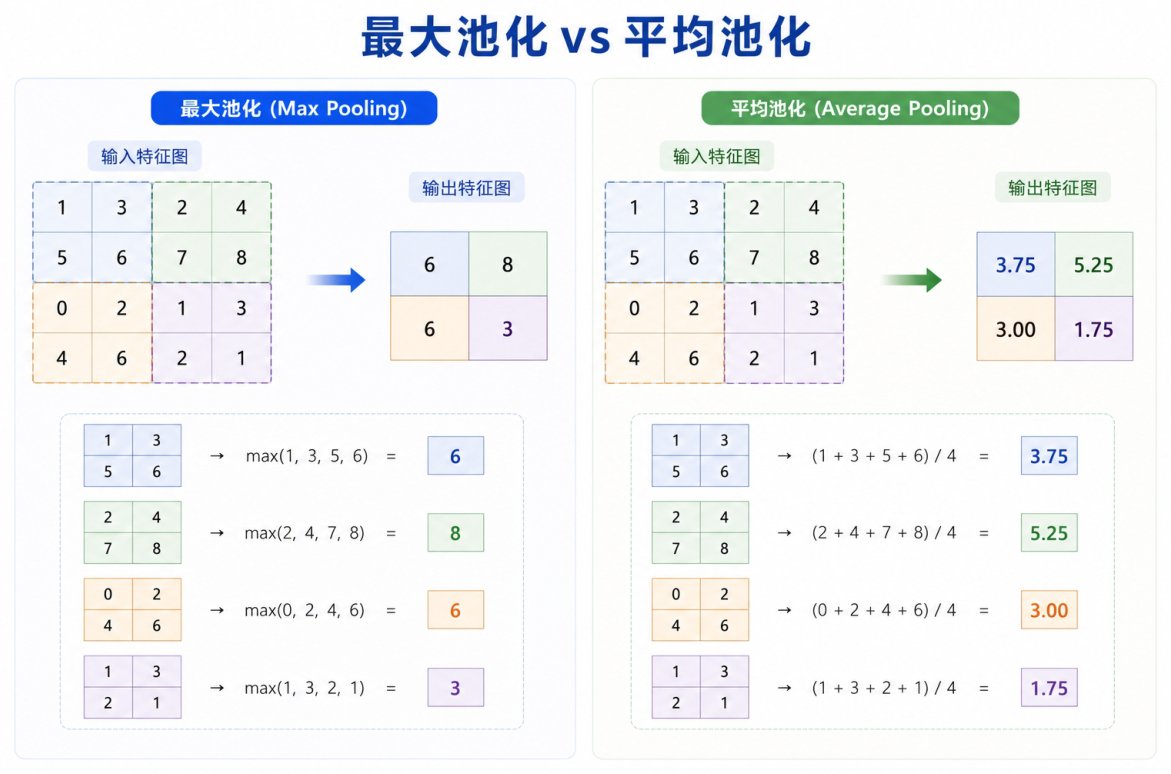

最大池化 vs 平均池化

最大池化（Max Pooling，左侧）：每个窗口取最大值 → 输出 $\[6, 8$ , $6, 3$ ]；图下方列出四步：max(1, 3, 5, 6) = 6、max(2, 4, 7, 8) = 8、max(0, 2, 4, 6) = 6、max(1, 3, 2, 1) = 3。

平均池化（Average Pooling，右侧）：每个窗口取平均值 → 输出 $\[3.75, 5.25$ , $3.00, 1.75$ ]；四步：(1+3+5+6)/4 = 3.75、(2+4+7+8)/4 = 5.25、(0+2+4+6)/4 = 3.00、(1+3+2+1)/4 = 1.75。

选择直觉：Max 回答"有没有"（保留最强激活、突出显著特征），Avg 回答"平均怎样"（保留整体强度、画面更平滑）；图像分类隐层主流用 Max，网络末端的全局池化用 Avg。

反向传播视角：Max 池化的梯度只流向窗口内最大值的位置，其余位置梯度为 0；Avg 把梯度平均分配给窗口内每个位置。

八. 感受野：看得多远，懂多深

感受野 = 输出特征图上一个像素所对应的输入图像区域范围；随层数加深、下采样叠加，感受野逐渐增大，网络能捕获的上下文也越丰富。

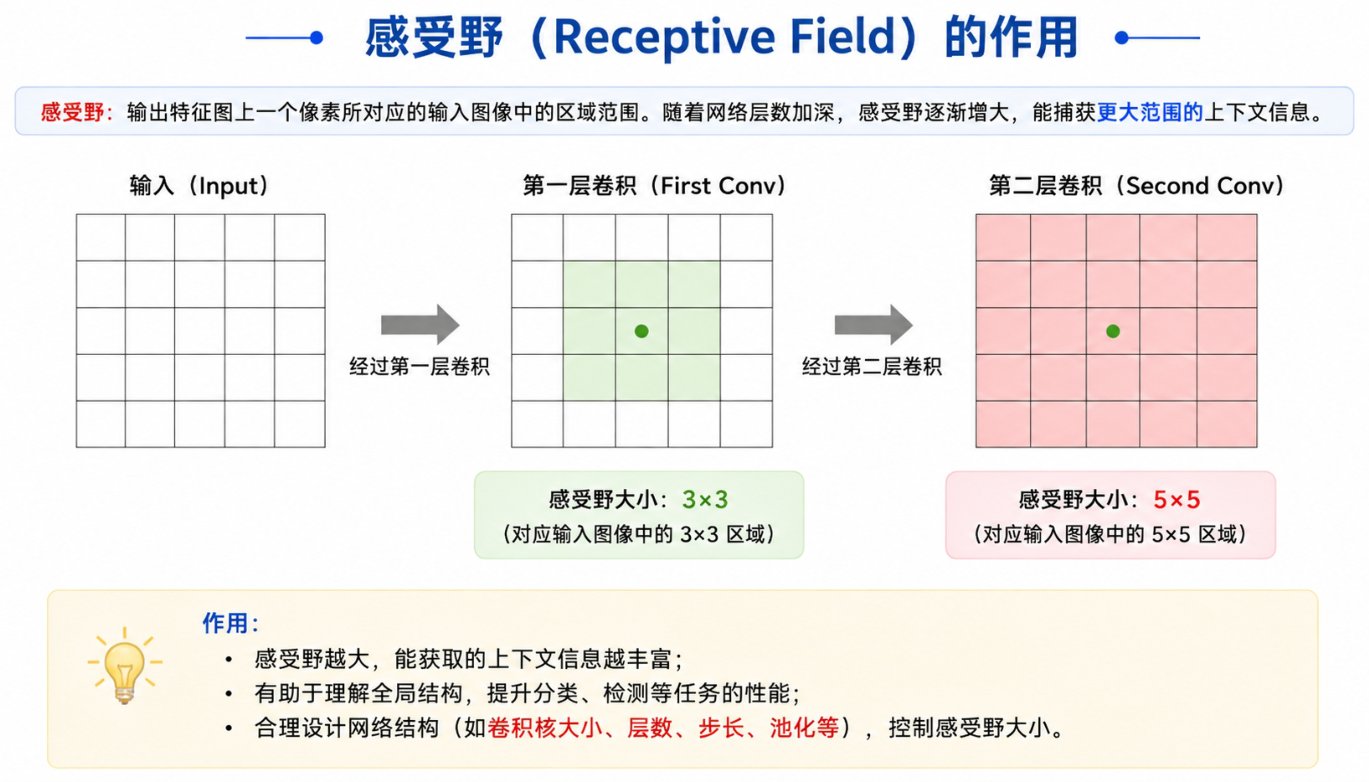

感受野的作用

定义：感受野------输出特征图上一个像素所对应的输入图像中的区域范围；随着网络层数加深，感受野逐渐增大，能捕获更大范围的上下文信息。

三格示意：输入（Input）→ 第一层卷积（First Conv，绿色高亮区域：感受野大小 3×3，对应输入图像中的 3×3 区域）→ 第二层卷积（Second Conv，粉色高亮区域：感受野大小 5×5，对应输入图像中的 5×5 区域）。

图底作用总结：感受野越大，能获取的上下文信息越丰富；有助于理解全局结构，提升分类、检测等任务的性能；合理设计网络结构（如卷积核大小、层数、步长、池化等）可以控制感受野大小。
理论感受野不等于有效感受野：有效感受野呈高斯分布、集中在中心且明显更小。
工程上增大感受野的三板斧：堆层数、下采样（池化/大步长）、空洞（扩张）卷积------DeepLab 分割系列靠空洞卷积在不降分辨率的前提下扩感受野。
感受野是"一个输出点看得多远"；平移不变性是"整体挪一下，输出基本不变"。

九. 小卷积核堆叠：27c² 小于 49c² 的智慧

在通道数不变的前提下，3 个串联 3×3 卷积的感受野等于 1 个 7×7，但参数量 27c² 远小于 49c²，且多了两次非线性变换。

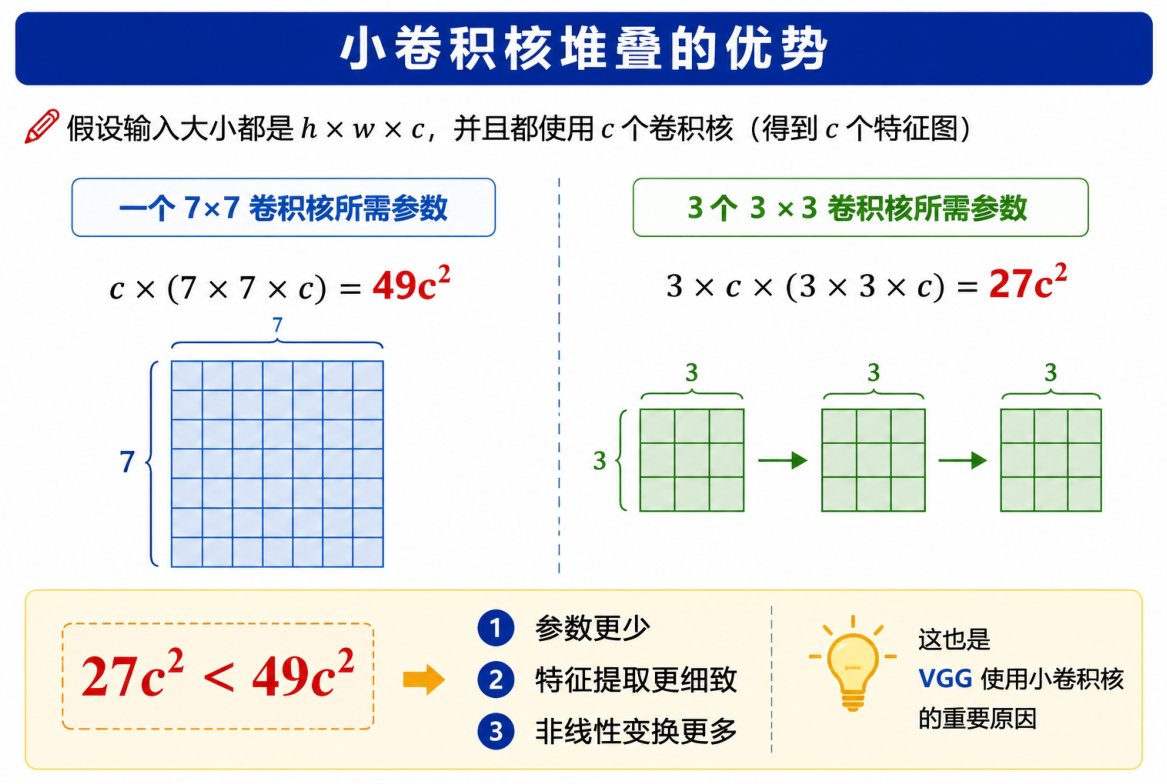

小卷积核堆叠的优

输入大小都是 h×w×c，并且都使用 c 个卷积核（得到 c 个特征图）。

左侧：一个 7×7 卷积核所需参数 = c × (7×7×c) = 49c²（配 7×7 蓝色网格示意）。

右侧：3 个 3×3 卷积核所需参数 = 3 × c × (3×3×c) = 27c²（三个 3×3 绿色网格依次串联，总覆盖范围同样是 7×7）。

结论框：27c² < 49c²，三大优势：① 参数更少；② 特征提取更细致（中间层多两级表达）；③ 非线性变换更多（多过两次激活函数）。

两个 3×3 之间必须夹非线性（ReLU）才不等价于一层数学卷积；若没有激活函数，两层 3×3 可以合并成一层 7×7，优势 ③ 就消失了。

感受野等效链：两层 3×3（步长 1）= 5×5；三层 3×3（步长 1）= 7×7------用更少参数换同等视野。

十. 经典网络结构：VGG

VGG 用统一化的"3×3 卷积 + 2×2 最大池化"积木堆出 16/19 层网络：5 组卷积块逐级把空间尺寸减半、通道翻倍，最后 3 层全连接输出 1000 类。

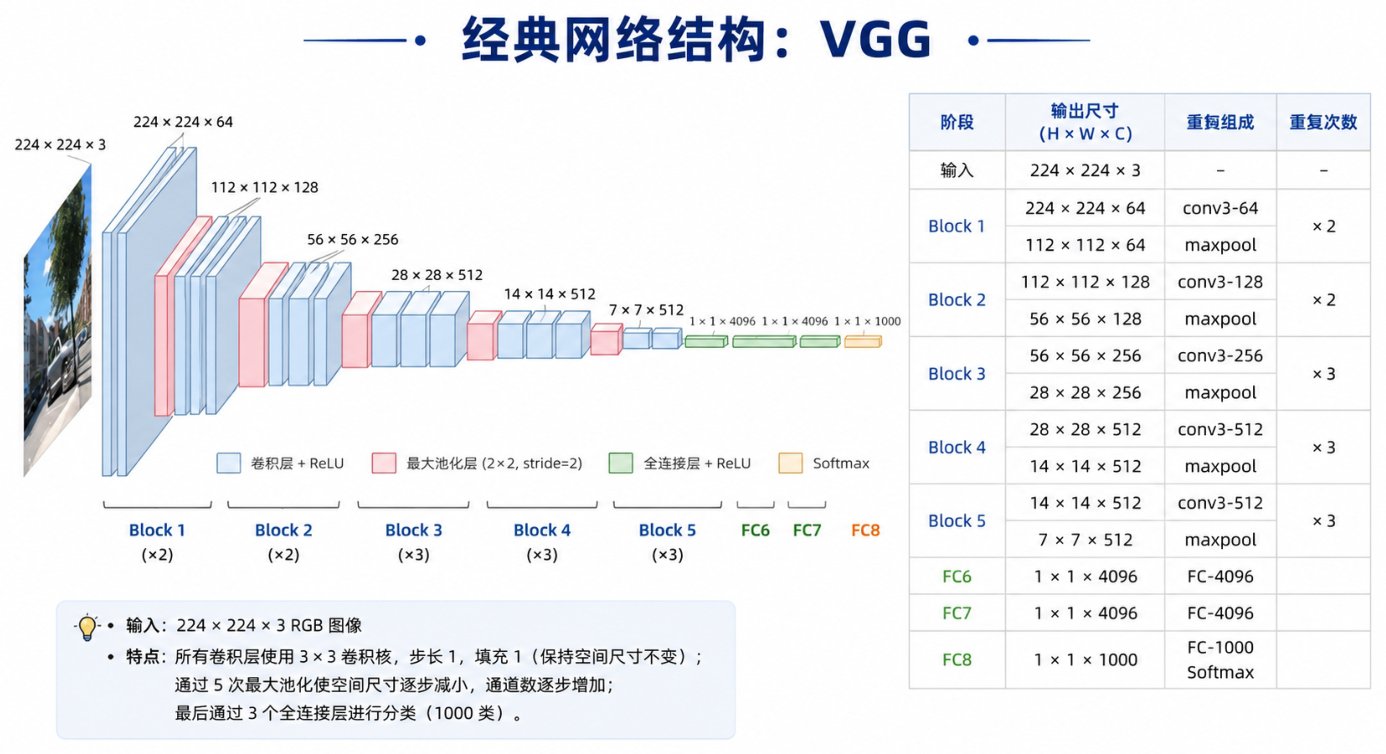

VGG 结构剖面与配置表

结构剖面（车辆图输入）：224×224×3 → 各阶段特征图尺寸标注 224×224×64 → 112×112×128 → 56×56×256 → 28×28×512 → 14×14×512 → 7×7×512 → 1×1×4096 → 1×1×4096 → 1×1×1000。

图例四色：蓝色 = 卷积层 + ReLU；粉色 = 最大池化层（2×2，stride 2）；绿色 = 全连接层 + ReLU；橙色 = Softmax。五个分组：Block1（×2）、Block2（×2）、Block3（×3）、Block4（×3）、Block5（×3）+ FC6、FC7、FC8。

右侧配置表逐行：输入 224×224×3；Block1 输出 112×112×64（conv3-64 + maxpool，重复 ×2）；Block2 输出 56×56×128（×2）；Block3 输出 28×28×256（×3）；Block4 输出 14×14×512（×3）；Block5 输出 7×7×512（conv3-512 + maxpool ×3）；FC6 = 1×1×4096（FC-4096）；FC7 = 1×1×4096；FC8 = 1×1×1000（FC-1000 + Softmax）。

十一. 经典网络结构：ResNet------给深网络一条「退路」

残差块让堆叠层学习残差 F(x) = H(x) − x，输出 H(x) = F(x) + x；恒等 shortcut 为梯度提供直通高速路，使百层、千层网络可以稳定训练。

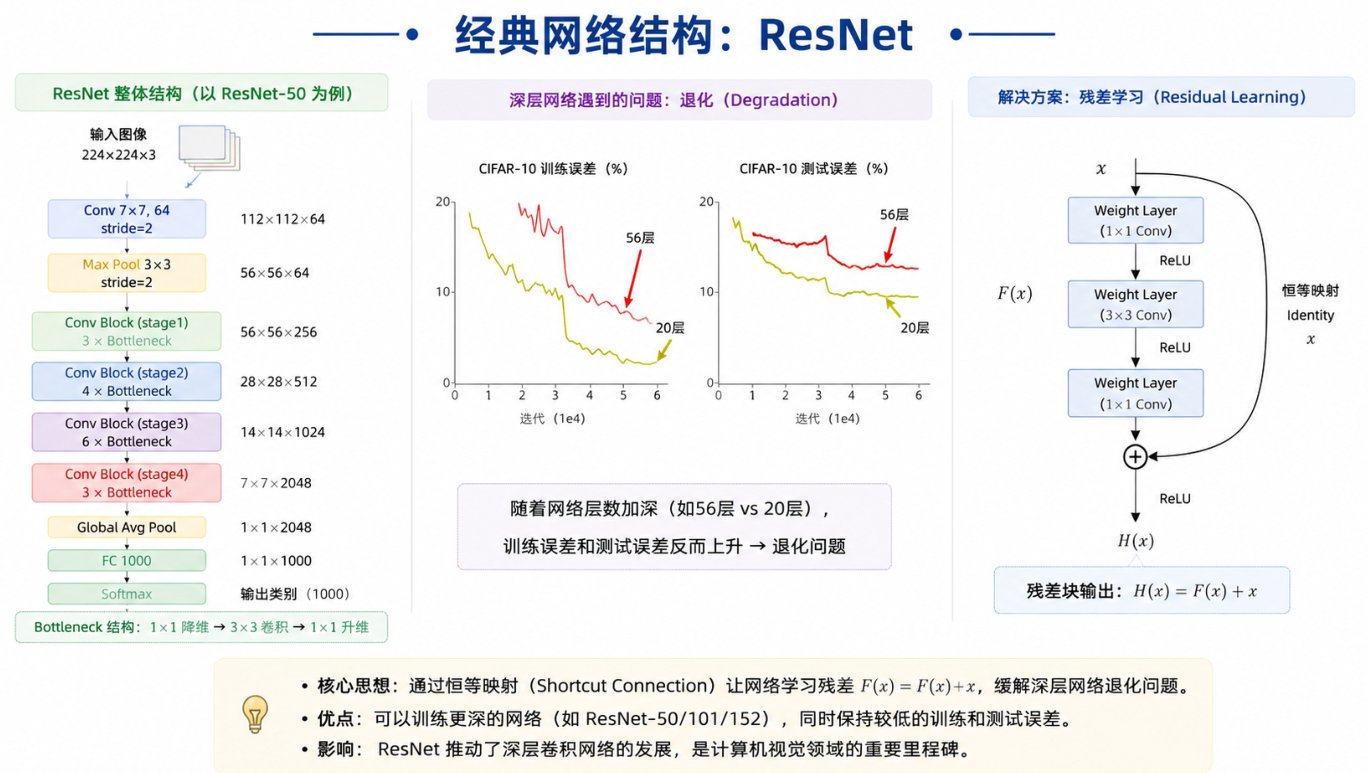

ResNet-50：结构、退化与残差块

ResNet提出残差学习是为了解决深层CNN的退化问题：网络层数加深时，训练误差反而上升，并非过拟合，而是普通网络难以学习恒等映射。残差块引入shortcut短路连接，不再直接学习从输入x到输出H(x)的完整映射，而是学习残差F(x)=H(x)-x，通过残差让模型知道与正确值之间的差距，最终输出H(x)=F(x)+x；如果最优映射是恒等映射，网络只需把F(x)逼近0，优化难度大幅降低，同时梯度可通过短路支路直接回传，缓解梯度消失，让我们能够训练几十上百层的深度网络，而Bottleneck结构使用1×1卷积先降维再升维，进一步减少参数量与计算开销，ResNet也成为深度学习里程碑式的网络。
