EtherCAT DC 分布式时钟同步的 ModelSim 仿真：从帧模板到从站行为建模

EtherCAT DC 分布式时钟同步的 ModelSim 仿真：从帧模板到从站行为建模

关键词：EtherCAT、DC 分布式时钟、ESC、0x0918、0x0110 DL Status、ModelSim、Verilog testbench、行为级建模、线型拓扑

适用人群：正在做 EtherCAT 主站 FPGA 实现、需要验证 DC 同步流程的工程师

---

开篇：为什么 DC 同步必须靠仿真验证

EtherCAT 的 DC（Distributed Clock，分布式时钟）是精密运动控制的地基。多轴协同能做到亚微秒级同步，靠的就是每个从站 ESC 里的本地时钟被主站反复校准。

但 DC 同步有个特点：它是一个长流程状态机。一次完整的 DC 初始化要经历：

1. 广播写 0x0900锁存时间戳
2. 读 0x0918 拿各从站接收时间戳，算 offset
3. 广播写 offset
4. 读端口时间戳算传播延迟（pdelay / 系统延迟）
5. 写系统延迟 + 时钟漂移补偿
6. 周期性发 ARMW/FRMW 做运行期补偿

每一步都要发不同的帧模板、等不同的应答、解析不同的寄存器。32 个从站的话，这个流程要跑几千个时钟周期。

上板调试的问题：抓波形只能看到"最后成没成"，中间哪一步卡住、是帧没发出去还是应答没回来、DL status 解析对不对------全都看不见。

所以正确的做法是：先搭一套能跑的仿真环境，把状态机每一步都跑通，再上板。

本文以一个真实的 DC 同步模块（ecat_sync_dc）为例，讲解配套 testbench 的搭建方法。核心是三件事：

• 怎么模拟发送 （crc32_tx_cnt 字节计数器）
• 怎么模拟应答 （resp_ack_sync + 200µs 超时）
• 怎么模拟从站（时间戳 + DL status，含线型拓扑的末从站识别）

---

一、整体架构

tb_ecat_sync_dc
├── sub1（行为级模型）      ← 64 位减法器，替代 Altera LPM_ADD_SUB IP
├──ecat_frame_module ← 46 字节 EtherCAT 帧模板
├── ecat_sync_dc（DUT）        ← 被测模块：DC 同步状态机
└── TB 模拟部分
    ├── ecat_tx 模型     ← crc32_tx_cnt 发送字节计数（74 拍/帧）
    ├── ecat_rx 模型          ← resp_ack_sync 应答 + overtime 超时
    └── 从站模型             ← esc_rec_time / esc_cap_time / DL status

1.1 sub1：四两拨千斤的 IP 替代

//--------------------------------------------------------------------------------
// sub1 行为级模型 (64 位减法: result = dataa - datab)
// 替代 Altera LPM_ADD_SUB IP 核, 用于 offset / pdelay 计算
//--------------------------------------------------------------------------------
module sub1 (
    input  [63:0] dataa,
    input  [63:0] datab,
    output [63:0] result
);
    assign result = dataa - datab;
endmodule

这一句是整个 tb 能脱离 Quartus 独立运行的关键。

DC 同步要算 64 位的时间差（offset = 参考时钟 - 本地时钟、pdelay 等），RTL 里通常例化了 Altera 的 LPM_ADD_SUB。仿真时如果直接拉这个 IP，会遇到：

• 需要 220model.v / altera_mf.v 仿真库
• ModelSim 要配 +incdir+ 和库映射
• 第三方（Icarus / Verilator）根本跑不了

解法 ：同名模块 sub1，行为级一行实现。仿真时 tb 里的 sub1 覆盖了工程里的 IP 例化（或者在仿真文件列表里排在前面）。

⚠️ 注意 ：这只是仿真替身 。综合上板时必须换回真正的 LPM IP，否则 64 位减法直接用 assign 会综合出一根巨大的减法器链，时序大概率不过。建议在文件头注释里写清楚，或者用 ```ifdef SIMULATION`` 隔离。

1.2 DUT 例化

端口分组看得很清楚：

| 方向 | 信号 | 含义 |
|---|---|---|
| 输入 | `wkc_max` | 从站个数（本例 32） |
| 输入 | `crc32_tx_cnt` | 发送字节计数（帧发送进度） |
| 输入 | `resp_ack_sync` | 帧应答（从站回来了） |
| 输入 | `overtime_plus_sync` | 200µs 超时脉冲 |
| 输入 | `esc_rec_time` | 从站 `0x0918` 接收时间戳 |
| 输入 | `esc_cap_time` | 端口时间戳 / DL status |
| 输入 | `ecat_module_data` | 帧模板
| 输出 | `sync_sm` | 同步状态机当前状态 |
| 输出 | `ecat_module_adr` | 帧模板地址 |
| 输出 | `sync_done` | 同步完成标志 |

**`ecat_module_adr` 是理解整个流程的钥匙**------DUT 通过它选不同的帧模板，tb 只要监视这个地址，就知道 DUT 当前在发什么帧、走到哪一步了。

## 二、关键设计 1：发送字节计数器（74 拍一帧）

这是 tb 里**最容易写错**的部分。必须严格对照真实以太网帧结构：

```verilog
//================================================================================
// 模拟 ETH_DAT_TX + ETH_TX: 发送字节计数器 crc32_tx_cnt
//   完整以太网帧结构 (对照 ETH_TX.v / ETH_DAT_TX.v):
//     crc32_tx_cnt 1~7   : 前导码 0x55 (7 字节)
//     crc32_tx_cnt 8     : SFD 0xD5
//     crc32_tx_cnt 9~14  : 目的 MAC (6 字节)
//     crc32_tx_cnt 15~20 : 源 MAC (6 字节)
//     crc32_tx_cnt 21~22 : EtherType (2 字节)  ← ecat_sync 在 cnt==22 加载 send_buf
//     crc32_tx_cnt 23~68 : EtherCAT 报文 (46 字节, 每拍左移 send_buf 输出 1 字节)
//     crc32_tx_cnt 69~72 : CRC32 (4 字节)
//     crc32_tx_cnt 73    : ETH_TX 停止写 RAM (tx_wea=0)
//   => 一帧共需 crc32_tx_cnt 从 0 递增到 73 (74 拍)
//================================================================================
reg [8:0] tx_cnt;
reg       tx_active;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        tx_cnt    <= 9'd0;
        tx_active <= 1'b0;
    end else begin
        if (sync_respone_valid && !tx_active) begin
            tx_active <= 1'b1;     // DUT 请求发帧 → 启动
            tx_cnt    <= 9'd0;
        end else if (tx_active) begin
            if (tx_cnt < 9'd73)
                tx_cnt <= tx_cnt + 1'b1;
            else
                tx_active <= 1'b0; // 一帧发完
        end
    end
end

always @(*) crc32_tx_cnt = tx_active ? tx_cnt : 9'd0;

2.1 为什么是 74 拍

7(前导) + 1(SFD) + 6(目的MAC) + 6(源MAC) + 2(EtherType)
+ 46(EtherCAT报文) + 4(CRC) + 1(停止) = 73 拍增量

2.2 关键节拍点

crc32_tx_cnt	事件
21~22	EtherType，DUT 在此加载 frame_tx_buf
23~68	逐字节输出 46 字节 EtherCAT 报文
73	发送结束

⚠️ 坑 ：crc32_tx_cnt 必须在非发送期间归零 。原 tb 用 always @(*) crc32_tx_cnt = tx_active ? tx_cnt : 9'd0; 处理了这点。如果忘了归零，DUT 会误判一直在发帧，状态机卡死。

三、关键设计 2：应答与超时模型

reg [15:0] overtime_cnt;
reg        res_ack_pending;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        res_ack_sync       <= 1'b0;
        overtime_plus_sync <= 1'b0;
        overtime_cnt       <= 16'd0;
        res_ack_pending    <= 1'b0;
    end else begin
        res_ack_sync       <= 1'b0;   // 默认清零（单拍脉冲）
        overtime_plus_sync <= 1'b0;

        if (tx_active && (tx_cnt == 9'd73)) begin
            // 帧发送完成, 开始等待应答
            res_ack_pending <= 1'b1;
            overtime_cnt    <= 16'd0;
        end else if (res_ack_pending) begin
            overtime_cnt <= overtime_cnt + 1'b1;
            // 模拟从站应答延迟 (约 2 拍)
            if (overtime_cnt == 16'd2) begin
                res_ack_sync    <= 1'b1;
                res_ack_pending <= 1'b0;
            end else if (overtime_cnt >= 16'd8000) begin
                // 200us 超时 (40MHz × 200µs = 8000 拍)
                overtime_plus_sync <= 1'b1;
                res_ack_pending    <= 1'b0;
            end
        end
    end
end

3.1 两个数字的含义

数值	换算	说明
2 拍	50ns	模拟从站应答延迟（实验室短距离，几乎无延迟）
8000 拍	200µs	200µs 超时门限

200µs 这个数字不是随便定的------它是 EtherCAT 主站判断"帧丢了"的常用门限，对应 40MHz 下 8000 个周期。

3.2 怎么测超时场景

把应答关掉即可：

// 测试超时：注释掉应答分支，只留超时分支
if (overtime_cnt >= 16'd8000) begin
    overtime_plus_sync <= 1'b1;
    resp_ack_pending    <= 1'b0;
end

或者做成可控的：

reg ack_enable;    // 1=正常应答, 0=模拟丢帧
...
if (ack_enable && (overtime_cnt == 16'd2)) begin
    resp_ack_sync <= 1'b1;
    ...
end

四、关键设计 3：从站行为建模（本文核心）

这是整个 tb 最有技术含量的部分------怎么让 tb 扮演"32 个从站"。

4.1 时间戳基础

reg [63:0] slave_time_base;
reg [31:0] port_time_base;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        slave_time_base <= 64'd0;
        port_time_base  <= 32'd0;
    end else begin
        slave_time_base <= slave_time_base + 64'd25;  // 从站时钟运行 (40MHz, 25ns/拍)
        port_time_base  <= port_time_base + 32'd25;
    end
end

每拍 +25ns，模拟从站本地时钟自由运行。

4.2 影子计数器：tb 怎么知道"我是第几个从站"

这是行为级建模的核心妥协。

真实硬件里，从站是根据自身物理位置 返回 DL status 的------它知道自己上游有没有连接、下游有没有连接，完全不依赖主站内部计数器。

4.3 DL status 线型拓扑策略

EtherCAT 常见的是线型拓扑（daisy chain）：主站 → 从站1 → 从站2 → ... → 从站N（末端）。

主站 ──Port0──[从站1]──Port3──┬──Port0──[从站2]──Port3──┬─...─┬──Port0──[从站N]
                              链路                      链路           (末从站)
                                                                     Port3 悬空

DL status 寄存器 0x0110 的位定义（16-bit）：

位	含义
bit 0	PDI Operational
bit 1	DL User Watchdog
bit 2	Extended Link Detection
bit 7:4	物理链路 LINK：Port0~Port3（1 = link up）
bit 15:12	通信环路 LOOP：Port0~Port3（1 = 在环路内）

活跃 = LINK && LOOP（两个位都为 1 才算这个口真正通着）。

对应到 tb：

always @(*) begin
    if (reg918_rec_valid)
        esc_rec_time = slave_time_base;       // 从站 0x0918 时间戳
    else
        esc_rec_time = 64'd0;

    if (rec_port_time_valid)
        esc_cap_time = port_time_base;        // 端口时间戳
    else if (sync_aux_cnt == 3'd1) begin
        // DL status 0x0110: 末从站 Port3 不活跃
        if (tb_slave_idx == (wkc_nu - 1'b1)) begin
            // 末从站: 仅 Port0 活跃 (bit[4]=1, bit[9]=1)
            //   byte0=0x10, byte1=0x02 → port3_active=0, is_port3_inactive=1
            esc_cap_time = 32'h0000_0210;
        end else begin
            // 非末从站: Port0 + Port3 均活跃
            //   byte0=0x90(bit[4,7]=1), byte1=0x82(bit[9,15]=1)
            esc_cap_time = 32'h0000_8290;
        end
    end else
        esc_cap_time = 32'd0;
end

把这两个常量拆开看（关键）：

非末从站  0x0000_8290
          = 0000_0000_0000_0000_1000_0010_1001_0000 (bin)
                                │        │  │   │
                          bit15 ┘   bit9 ┘  │   └─ bit4 (Port0 LINK)
                          (Port3 LOOP)      └───── bit7 (Port3 LINK)
          → Port0: LINK=1(bit4) LOOP=1(bit9)  ✓ 活跃
          → Port3: LINK=1(bit7) LOOP=1(bit15) ✓ 活跃

末从站    0x0000_0210
          = 0000_0000_0000_0000_0000_0010_0001_0000 (bin)
                                        │       └─ bit4 (Port0 LINK)
                                  bit9 ┘
          → Port0: LINK=1(bit4) LOOP=1(bit9)  ✓ 活跃
          → Port3: LINK=0(bit7) LOOP=0(bit15) ✗ 不活跃

末从站的 Port3 没有下游连接，所以 LINK 和 LOOP 都是 0------这正是主站判断"拓扑到头了"的依据。

tb_slave_idx    0    1    2   ...  30   31(末)
esc_cap_time   8290 8290 8290 ... 8290  0210
                                        ↑ 最后一拍突变
port3_active    1    1    1   ...  1    0

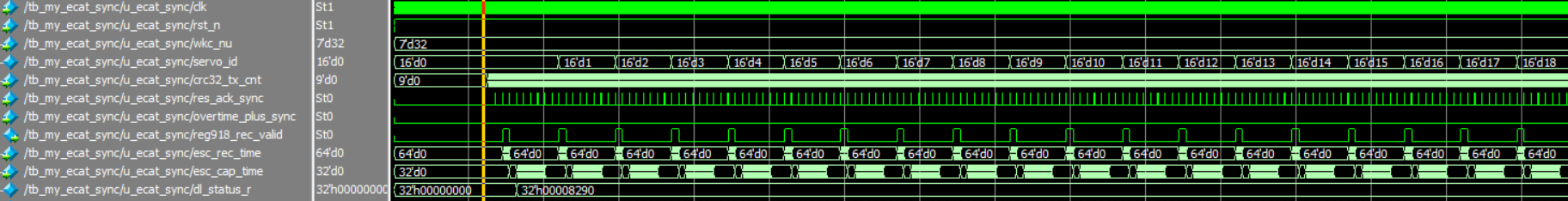

截图要点：跑完 32 个从站，看 esc_cap_time 在前 31 个是 0x8290、最后一个变成 0x0210。这一拍的突变就是末从站识别逻辑被验证成功的标志。

4.4 为什么末从站识别这么重要

主站靠 DL status 判断拓扑结构，用于：

• 确定环网是否闭合（末从站 Port3 不活跃 = 线型；Port3 活跃且连回主站 = 环型）
• 计算传播延迟时排除未连接的端口
• 电缆冗余场景判断断线位置

如果这段建模错了（比如末从站也返回 0x8290），主站会认为拓扑没到头，继续等待，导致 sync_done 永远不出来------这是 DC 仿真最常见的"跑不完"原因之一。

---

五、测试流程

initial begin
    $display("========================================");
    $display("TEST: my_ecat_sync (DC Synchronization)");
    $display("========================================");
    test_cnt = 0;
    pass_cnt = 0;
    fail_cnt = 0;

    // 初始化
    rst_n             = 1'b0;
    wkc_nu            = 7'd32;         // 32 个从站
    crc32_tx_cnt      = 9'd0;
    res_ack_sync      = 1'b0;
    overtime_plus_sync = 1'b0;
    esc_rec_time      = 64'd0;
    esc_cap_time      = 32'd0;

    #100;
    rst_n = 1'b1;
    $display("[Reset released]");

    // 等待 DC 同步完成或超时
    sync_done_flag = 1'b0;
    timeout_flag   = 1'b0;

    fork
        begin
            @(posedge sync_done);
            sync_done_flag = 1'b1;
            $display("[sync_done asserted at time=%0t]", $time);
        end
        begin
            #50_000_000;  // 50ms 超时
            timeout_flag = 1'b1;
            $display("[WARNING: sync_done timeout]");
        end
    join

    // 检查结果
    check(sync_done_flag, "DC sync completed successfully");
    check(sync_error === 1'b0, "no sync error");
    check(error_code === 8'd0, "error code is 0");
    check(sync_rst_n === 1'b1, "sync_rst_n released");

    $display("========================================");
    $display("SUMMARY: %0d total, %0d passed, %0d failed",
             test_cnt, pass_cnt, fail_cnt);
    if (fail_cnt == 0)
        $display(">>> ALL TESTS PASSED <<<");
    else
        $display(">>> %0d TESTS FAILED <<<", fail_cnt);
    $display("========================================");

    $finish;
end

5.1 这个 fork/join 有个隐患

fork
    begin @(posedge sync_done); sync_done_flag = 1'b1; end
    begin #50_000_000; timeout_flag = 1'b1; end
join

fork...join 会等两条分支都结束 才继续。所以即使 sync_done 在第 5ms 就来了，tb 也要白等到 50ms 超时分支走完才继续。

这不是功能 bug，但很浪费仿真时间------32 从站的 DC 流程本来就长，每次跑都白等 45ms。

改进 （ModelSim 支持 join_any 的话）：

fork
    begin @(posedge sync_done); sync_done_flag = 1'b1; end
    begin #50_000_000; timeout_flag = 1'b1; end
join_any          // ← 任一分支结束就继续
disable fork;     // 可选：杀掉其余分支

如果用的是 ModelSim 10.1b 等不支持 join_any 的老版本，用 flag 轮询：

// 兼容写法：超时计数器 + 标志轮询
timeout_cnt = 0;
while (!sync_done_flag && (timeout_cnt < 50_000)) begin
    @(posedge clk);
    timeout_cnt = timeout_cnt + 1;
end
if (!sync_done_flag) $display("[WARNING: sync_done timeout]");

5.2 check 任务

task check;
    input        cond;
    input [255:0] msg;
    begin
        test_cnt = test_cnt + 1;
        if (cond) begin
            pass_cnt = pass_cnt + 1;
            $display("  PASS: %0s", msg);
        end else begin
            fail_cnt = fail_cnt + 1;
            $display("  FAIL: %0s (time=%0t)", msg, $time);
        end
    end
endtask

简单够用。建议在 FAIL 分支里多打几个关键信号的值，方便定位：

$display("  FAIL: %0s (time=%0t) sm=%0d idx=%0d err=%0d code=%0d",
         msg, $time, sync_sm, ecat_index_sync, sync_error, error_code);

---

六、仿真结果分析与截图指南

6.1 波形 do 文件

# wave_dc.do
vlog +define+SIMULATION ../rtl/*.v tb_my_ecat_sync.v
vsim -voptargs="+acc" work.tb_my_ecat_sync

set TOP sim:/tb_my_ecat_sync
set DUT ${TOP}/u_ecat_sync

# --- 全局控制 ---
add wave -divider {--- Control ---}
add wave -radix binary  ${TOP}/clk
add wave -radix binary  ${TOP}/rst_n
add wave -radix unsigned ${TOP}/wkc_nu

# --- 状态机（最重要）---
add wave -divider {--- FSM ---}
add wave -radix unsigned -color Chartreuse ${TOP}/sync_sm
add wave -radix unsigned ${TOP}/ecat_const_adr
add wave -radix unsigned ${TOP}/ecat_index_sync
add wave -radix unsigned ${TOP}/sync_aux_cnt
add wave -radix binary  -color Green ${TOP}/sync_done
add wave -radix binary  -color Red   ${TOP}/sync_error
add wave -radix unsigned ${TOP}/error_code

# --- 帧收发 ---
add wave -divider {--- Frame TX/RX ---}
add wave -radix binary  -color Yellow ${TOP}/sync_respone_valid
add wave -radix unsigned ${TOP}/crc32_tx_cnt
add wave -radix hex     ${TOP}/tx_data_sync
add wave -radix binary  ${TOP}/res_ack_sync
add wave -radix binary  -color Orange ${TOP}/overtime_plus_sync

# --- 从站数据 ---
add wave -divider {--- Slave Data ---}
add wave -radix decimal ${TOP}/esc_rec_time
add wave -radix hex     -color Magenta ${TOP}/esc_cap_time
add wave -radix binary  ${TOP}/reg918_rec_valid
add wave -radix binary  ${TOP}/rec_port_time_valid
add wave -radix unsigned ${TOP}/tb_slave_idx

configure wave -timelineunits ns
wave zoom full
run -all

七、这个 tb 的三个隐患与改进

隐患 1：fork...join 白等 50ms

问题 ：前面说过，join 等两条分支都结束，即使 sync_done 早就来了也要等满 50ms。

改进 ：用 join_any（新版本）或 flag 轮询（老版本），见 5.1。

隐患 2：tb_slave_idx 是白盒建模

问题 ：触发条件 sync_sm == 7'd3 && sync_aux_cnt == 3'd7 && res_ack_sync 硬编码对齐 DUT 内部时序。DUT 一改就失效，且失效方式隐蔽（返回错误的 DL status，看起来像"拓扑错了"）。

改进 ：改用 DUT 输出信号 ecat_index_sync 作为从站索引来源（见 4.2）。如果 DUT 没有这个输出，建议 给 DUT 加一个------这是个很有价值的调试输出。

隐患 3：esc_recv_time 用组合逻辑赋 64 位

问题：

always @(*) begin
    if (reg918_rec_valid)
        esc_recv_time = slave_time_base;
    else
        esc_recv_time = 64'd0;
end

reg918_recv_valid 是 DUT 输出，slave_time_base 是 tb 寄存器。组合逻辑赋值可能与 DUT 的采样沿竞争------DUT 在这个时钟沿采样 esc_rec_time 时，tb 的 slave_time_base 也刚更新，读到的是新值还是旧值取决于仿真器调度顺序。

---

八、完整 checklist

搭 DC 同步仿真环境时逐条确认：

• 时钟：```timescale 1ns/1ps`` + #12.5（40MHz），自检 100 拍 = 2500ns
• IP 替代：sub1 等行为级模型，仿真脱离 Quartus 库
• 帧结构：74 拍一帧，关键节拍 22（加载）/ 73（结束）
• 非发送期 crc32_tx_cnt 归零
• 应答延迟 2 拍，超时门限 8000 拍（200µs）
• 从站时钟每拍 +25ns
• 影子计数器触发条件与 DUT 对齐（或改用 DUT 输出）
• DL status：非末从站 0x8290、末从站 0x0210
• esc_recv_time / esc_cap_time 用时序赋值，避免竞争
• fork 用 join_any 或 flag 轮询，不白等
• check 失败时打印 sync_sm / ecat_index_sync / error_code
• vlog +define+SIMULATION（断言生效）
• vsim -voptargs="+acc"（内部信号可见）
• 改了源码重新 vlog

---

九:仿真图

十、结语

DC 同步仿真的难点不在 RTL，而在怎么让 tb 扮演好"32 个从站"。

三件事做对了，环境就通了：

1. 发送节拍严格对照真实以太网帧结构（74 拍）
2. 应答/超时用明确的拍数建模（2 拍 / 8000 拍）
3. 从站行为用 DL status 反映真实拓扑（末从站 Port3 不活跃）

其中最容易被忽视、也最容易出错的是第三点 ------末从站的 DL status 如果建模错了，主站会一直等拓扑到头，sync_done 永远出不来，你会以为是状态机有 bug，其实是 tb 的锅。

另外提醒一句：tb 里凡是依赖 DUT 内部信号的地方，都是白盒建模，属于技术债。能改成用 DUT 输出信号的尽量改------DUT 一改 tb 就废的教训，踩过一次就记住了。

---

如果这篇文章对你有帮助，欢迎点赞收藏。有问题可以在评论区交流------尤其是你也在做 EtherCAT 主站 DC 同步的话，欢迎一起探讨拓扑扫描、电缆冗余那些坑。
