Debian iSCSI Target 与 open-iscsi：LVM 后端、ACL 与客户端验证

1. 服务介绍

iSCSI 通过 TCP/IP 网络提供块级存储。存储端创建 Target，客户端使用 open-iscsi 作为 Initiator 登录后，系统会把远端 LUN 识别为本地块设备，可以继续分区、格式化或交给 LVM 使用。

本文整理 Debian 上的 iSCSI 实训流程：使用额外磁盘创建 LVM 逻辑卷，把逻辑卷发布为 Target 后端；配置 IQN、LUN、网络门户和 ACL；最后在 RouterSrv 客户端发现并登录目标，使用客户端命令确认远端磁盘已经出现。

2. 准备运行环境

• 操作系统：Debian Linux，使用 systemd 管理服务。

• 权限：Target 端和 Initiator 端都需要 root 或 sudo 权限。

• 角色：TargetSrv 提供存储，RouterSrv 作为指定客户端；不要把两端命令混用。

• 存储：TargetSrv 准备一块空闲实验磁盘，例如 /dev/sdg；执行前用 lsblk 确认，不能照抄设备名。

• 网络：两端 IP 可达；iSCSI Target 监听 TCP 3260。

• 参数：使用 TARGET_IP、TARGET_IQN、INITIATOR_IQN 替换现场值；ACL 中的 Initiator IQN 必须和客户端 /etc/iscsi/initiatorname.iscsi 完全一致。

• 数据风险：LVM、Target 后端和客户端文件系统都可能写入真实数据；先确认空闲设备和备份。

• 认证边界：本文按实训要求关闭 TPG 认证，仅用 ACL 限制客户端；生产环境应评估 CHAP、网络隔离和多路径。

3. 相关知识与注意点

• Target 是服务端发布的存储目标，Initiator 是客户端连接方，LUN 是 Target 内部映射出的块设备。

• IQN 用于唯一标识 Target 和 Initiator。ACL 只允许指定 Initiator IQN 连接，不能用普通主机名代替。

• Portal 由 IP 和 TCP 端口组成，默认端口为 3260。服务端防火墙、路由和监听地址必须一致。

• targetcli 使用 LIO 内核目标框架，常见目录依次是 backstores、iscsi、TPG、luns、portals 和 acls。

• 后端可以是 LVM 逻辑卷、整块磁盘或文件。使用 LVM 逻辑卷时，后端路径必须指向正确的 /dev/VG/LV。

• 同一个 LUN 不要被多个普通客户端同时读写，除非使用支持集群锁的文件系统；否则可能导致文件系统损坏。

• 客户端登录后先查看 lsblk、session 和 by-path，再决定是否格式化。不要看到新磁盘就直接 mkfs。

• Target 配置修改后要保存 targetcli 配置，并检查系统启动后目标是否自动恢复。

4. 实验步骤

4.1 确认 Target 端磁盘

在 TargetSrv 上查看磁盘、分区和挂载状态：

bash 复制代码

lsblk -o NAME,SIZE,TYPE,FSTYPE,MOUNTPOINTS,UUID
blkid
ip -br addr

确认 /dev/sdg 是空闲实验盘后再继续：

4.2 创建 LVM 后端

安装 targetcli 和 LVM 工具：

bash 复制代码

apt update
apt install -y targetcli-fb lvm2

创建物理卷、卷组和 5G 逻辑卷：

bash 复制代码

pvcreate /dev/sdg
vgcreate iscsivg /dev/sdg
lvcreate -L 5G -n iscsistore iscsivg
pvs
vgs
lvs -o+devices

逻辑卷路径应为 /dev/iscsivg/iscsistore。不要在 Target 端对它执行 mkfs，后续由客户端决定是否创建文件系统。

4.3 创建 Target、LUN 和 Portal

启动 targetcli：

bash 复制代码

targetcli

在 targetcli 交互界面中执行。示例 IQN 使用占位值，实际环境按题目或规划替换：

text 复制代码

cd /backstores/block
create serverc.iscsistore /dev/iscsivg/iscsistore

cd /iscsi
create TARGET_IQN

cd TARGET_IQN/tpg1/luns
create /backstores/block/serverc.iscsistore

cd ../portals
create TARGET_IP 3260

配置完成后查看对象树：

text 复制代码

cd /
ls

4.4 配置 ACL，只允许指定客户端

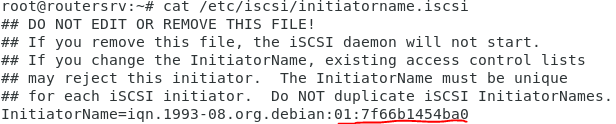

先在 RouterSrv 上读取 Initiator IQN：

bash 复制代码

apt install -y open-iscsi
cat /etc/iscsi/initiatorname.iscsi

回到 TargetSrv，在 targetcli 中创建 ACL。INITIATOR_IQN 必须替换为 RouterSrv 实际读取到的值：

text 复制代码

cd /iscsi/TARGET_IQN/tpg1/acls
create INITIATOR_IQN

检查 ACL 和 LUN 映射：

text 复制代码

cd /iscsi/TARGET_IQN/tpg1
ls

Target 端示例配置和 ACL 结果：

4.5 按实验要求关闭认证并保存配置

如果实验明确要求关闭 TPG 认证，在 TargetSrv 执行：

text 复制代码

cd /iscsi/TARGET_IQN/tpg1
set attribute authentication=0
saveconfig
ls
exit

关闭认证不等于取消 ACL。仍保留 INITIATOR_IQN ACL，只允许指定客户端连接：

检查配置文件和服务状态：

bash 复制代码

test -f /etc/rtslib-fb-target/saveconfig.json
systemctl status rtslib-fb-targetctl --no-pager
ss -lntp | grep ':3260'

不同 Debian 版本服务单元名称可能不同；以 systemctl list-unit-files | grep -E 'target|rtslib' 为准。

5. Initiator 客户端连接

5.1 安装并设置 open-iscsi

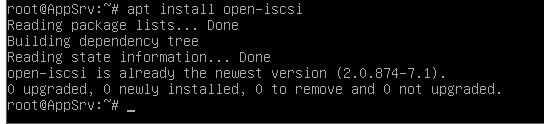

在 RouterSrv 上安装客户端：

bash 复制代码

apt update
apt install -y open-iscsi
systemctl enable --now iscsid
systemctl enable --now open-iscsi
cat /etc/iscsi/initiatorname.iscsi

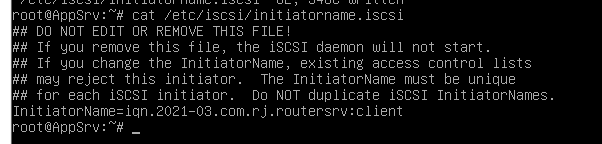

确认客户端 IQN 唯一且与 Target ACL 一致：

5.2 发现 Target 并登录

使用服务端实际地址发现目标：

bash 复制代码

iscsiadm -m discovery -t sendtargets -p TARGET_IP:3260
iscsiadm -m session

登录发现到的 Target：

bash 复制代码

iscsiadm -m node --login
iscsiadm -m session

如果环境要求显式设置认证关闭，可在确认 Target 端策略后使用对应 node 参数；本文不在命令行写入密码或 CHAP 密钥。

5.3 查看远端块设备

连接成功后检查：

bash 复制代码

lsblk -o NAME,SIZE,TYPE,FSTYPE,MOUNTPOINTS
iscsiadm -m session -P 3
ls -l /dev/disk/by-path/ | grep -i iscsi
dmesg | tail -n 50

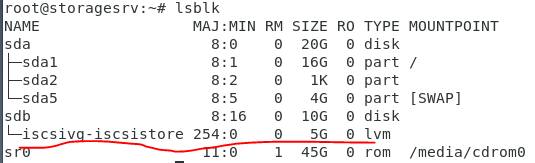

客户端应出现约 5G 的新块设备。首次使用前只确认设备路径，不要在未确认设备的情况下格式化系统盘：

如需在客户端创建文件系统和挂载，先确认设备：

bash 复制代码

lsblk -f
mkfs.ext4 /dev/ISCSI_DEVICE
mkdir -p /mnt/iscsi
mount /dev/ISCSI_DEVICE /mnt/iscsi
findmnt /mnt/iscsi

格式化会清除远端 LUN 内容；生产环境应先确认业务用途和备份。

5.4 连接结果示例

6. 验证与排错

6.1 Target 端检查

bash 复制代码

pvs
vgs
lvs -o+devices
targetcli ls
ss -lntp | grep ':3260'
journalctl -b --no-pager | grep -Ei 'iscsi|target|lio' | tail -n 80

6.2 Initiator 端检查

bash 复制代码

systemctl is-active iscsid
systemctl is-active open-iscsi
iscsiadm -m session
iscsiadm -m session -P 3
lsblk -f
findmnt /mnt/iscsi
journalctl -u open-iscsi -n 50 --no-pager

6.3 故障定位

• discovery 无结果：检查 TARGET_IP、TCP 3260、防火墙和 Target portal。

• discovery 有结果但 login 失败：检查 INITIATOR_IQN 是否与 ACL 完全一致。

• login 成功但无磁盘：检查 LUN 是否关联 backstore、LVM 逻辑卷是否存在、内核日志是否报错。

• Target 重启后配置丢失：检查 saveconfig.json 和 targetctl 服务单元。

• 客户端识别设备但挂载失败：先检查文件系统类型、UUID 和是否被其他主机占用。

• 多客户端同时写同一普通文件系统：停止继续写入，避免文件系统损坏；需要共享写入时使用集群文件系统和锁管理。

7. 小结

iSCSI 配置链路是：空闲磁盘、LVM 逻辑卷、Target backstore、Target IQN、LUN、portal、ACL、Initiator discovery/login、客户端块设备识别。每一层都要用对应命令验证，不能只看 targetcli 配置成功或客户端出现登录会话。

实验中可以按要求关闭认证，但仍需保留 ACL。生产环境应增加 CHAP、网络隔离、最小权限、多路径和监控；真实 IP、IQN 和设备名使用现场参数替换。
