Flink 提交任务源码深度剖析：从CliFrontend到JobMaster的完整提交链路

每天都在用 flink run 提交作业，但你有没有想过，一条简单的提交命令背后，Flink 到底做了多少事情？从命令行参数解析，到用户 main 方法执行，再到 StreamGraph、JobGraph 的构建，最后通过 REST API 提交到集群，Dispatcher 启动 JobManager，JobMaster 调度 Task 到 TaskManager 执行------这是一条跨越客户端和服务端的完整链路。这篇从源码层面把 Flink 任务提交的每一步讲透，包括 CliFrontend、PackagedProgram、StreamGraphGenerator、JobGraphGenerator、ClusterDescriptor、RestClusterClient、Dispatcher、JobManagerRunner、JobMaster 等核心类的源码实现，并对比三种部署模式的差异。

一、Flink 任务提交流程整体架构

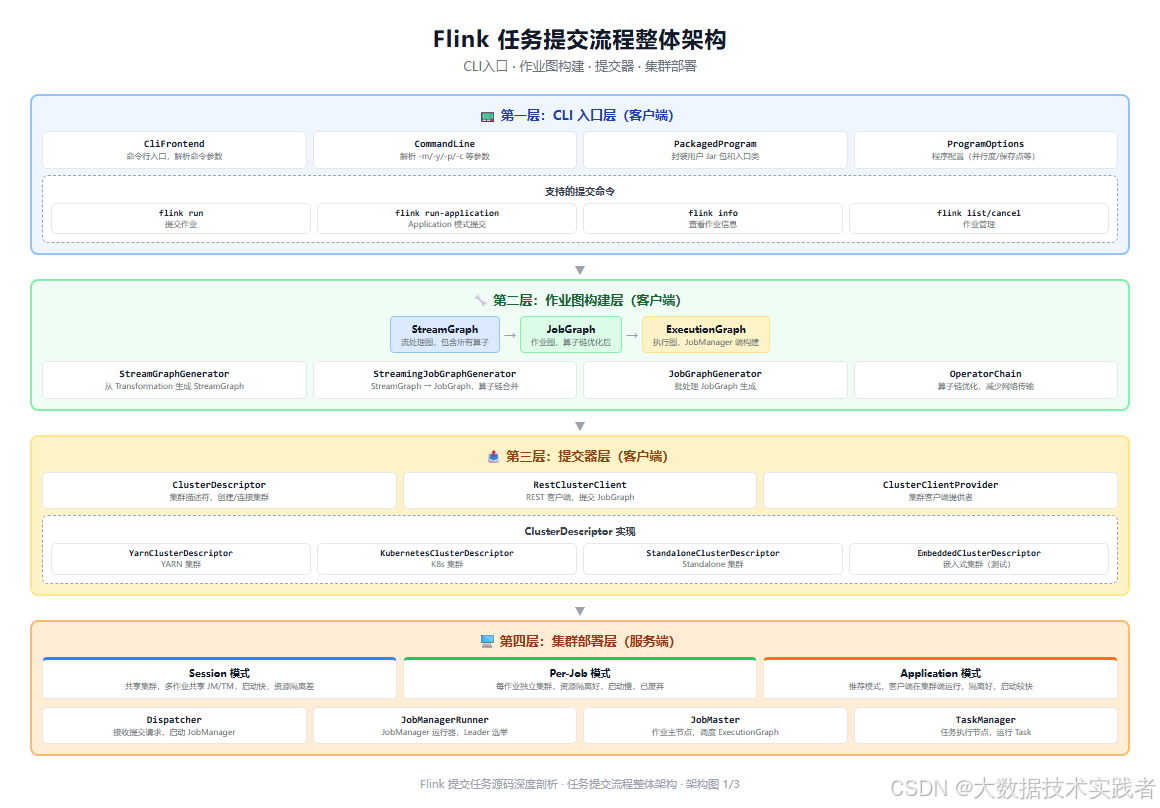

下面这张图是 Flink 任务提交流程整体架构，分为四层：CLI 入口层、作业图构建层、提交器层、集群部署层。

1.1 四层架构概览

Flink 任务提交可以分为四层，每层职责清晰：

第一层：CLI 入口层（客户端）

CliFrontend：命令行入口，解析 flink run 等命令
CommandLine：解析 -m/-y/-p/-c/-s 等参数
PackagedProgram：封装用户 Jar 包和入口类
ProgramOptions：程序配置（并行度/保存点等）

第二层：作业图构建层（客户端）

StreamGraph：流处理图，包含所有算子和边
JobGraph：作业图，算子链优化后
ExecutionGraph：执行图，JobManager 端构建
StreamGraphGenerator / JobGraphGenerator：图生成器

第三层：提交器层（客户端）

ClusterDescriptor：集群描述符，创建/连接集群
RestClusterClient：REST 客户端，提交 JobGraph
ClusterClientProvider：集群客户端提供者
YarnClusterDescriptor / KubernetesClusterDescriptor 等实现

第四层：集群部署层（服务端）

Dispatcher：接收提交请求，启动 JobManager
JobManagerRunner：JobManager 运行器，Leader 选举
JobMaster：作业主节点，调度 ExecutionGraph
TaskManager：任务执行节点，运行 Task

1.2 三种图的关系

Flink 任务提交涉及三种图，层层递进：

复制代码

StreamGraph（客户端，逻辑图） → JobGraph（客户端，优化后） → ExecutionGraph（服务端，物理执行图）

StreamGraph：从用户代码的 Transformation 列表生成，包含所有算子、数据流边、分区策略，是逻辑执行计划。

JobGraph：StreamGraph 经过算子链合并（OperatorChain）优化后生成，多个可链接的算子合并为一个 JobVertex，减少网络传输和线程切换开销。JobGraph 是提交到集群的最终图。

ExecutionGraph：JobManager 端根据 JobGraph 构建，按并行度展开为 ExecutionVertex，每个 ExecutionVertex 对应一个具体的 Task，是物理执行计划。

二、CLI 入口源码剖析

2.1 CliFrontend 入口

CliFrontend 是 flink 命令行的入口类，main 方法是整个提交流程的起点：

java 复制代码

public class CliFrontend {
    private final CustomCommandLine activeCustomCommandLine;

    public static void main(String[] args) {
        // 1. 加载配置
        Configuration configuration = GlobalConfiguration.loadConfiguration();

        // 2. 创建 CliFrontend
        CliFrontend cli = new CliFrontend(configuration);

        // 3. 解析命令并执行
        int retCode = cli.parseAndRun(args);
        System.exit(retCode);
    }

    public int parseAndRun(String[] args) {
        // 解析第一个参数作为命令（run/run-application/info/list/cancel...）
        String command = args[0];
        switch (command) {
            case "run":
                return run(args);
            case "run-application":
                return runApplication(args);
            case "info":
                return info(args);
            case "list":
                return list(args);
            case "cancel":
                return cancel(args);
            default:
                throw new IllegalArgumentException("Unknown command " + command);
        }
    }
}

关键逻辑：

main 方法加载配置，创建 CliFrontend，调用 parseAndRun
parseAndRun 根据第一个参数分发到不同命令处理方法
支持的命令：run、run-application、info、list、cancel、savepoint 等

2.2 run 方法源码

run 方法是提交作业的核心，完整流程：

java 复制代码

protected int run(String[] args) throws Exception {
    // 1. 解析命令行参数
    final CommandLine commandLine = parser.parse(options, args);

    // 2. 创建 ProgramOptions（程序配置）
    final ProgramOptions programOptions = ProgramOptions.create(commandLine);

    // 3. 创建 PackagedProgram（封装用户 Jar）
    final PackagedProgram program = PackagedProgram.newBuilder()
        .setJarFile(new File(programOptions.getJarFilePath()))
        .setEntryPointClassName(programOptions.getEntryPointClassName())
        .setArguments(programOptions.getProgramArgs())
        .setSavepointRestoreSettings(programOptions.getSavepointRestoreSettings())
        .build();

    // 4. 获取活跃的 CustomCommandLine（YARN/K8s/Standalone）
    final CustomCommandLine activeCommandLine =
        findActiveCommandLine(commandLine);

    // 5. 创建 ClusterDescriptor
    final ClusterDescriptor<ClusterID> clusterDescriptor =
        activeCommandLine.createClusterDescriptor(configuration);

    // 6. 获取 ClusterClientProvider
    final ClusterClientProvider<ClusterID> clusterClientProvider =
        clusterDescriptor.retrieve(clusterId);

    // 7. 获取 ClusterClient
    final ClusterClient<ClusterID> clusterClient =
        clusterClientProvider.getClusterClient();

    // 8. 执行用户程序并提交
    return executeProgram(program, clusterClient);
}

关键步骤：

解析命令行参数，提取 -m/-y/-p/-c/-s 等
创建 ProgramOptions，包含 Jar 路径、入口类、程序参数、保存点设置
创建 PackagedProgram，封装用户 Jar 包和类加载器
根据部署模式选择活跃的 CustomCommandLine（Yarn/K8s/Standalone）
创建 ClusterDescriptor，用于连接或启动集群
retrieve 获取 ClusterClientProvider
获取 ClusterClient（实际是 RestClusterClient）
executeProgram 执行用户 main 方法并提交 JobGraph

2.3 PackagedProgram

PackagedProgram 封装用户 Jar 包，负责类加载和 main 方法调用：

java 复制代码

public class PackagedProgram {
    private final File jarFile;
    private final String entryPointClassName;
    private final String[] args;
    private final SavepointRestoreSettings savepointSettings;
    private final URLClassLoader userCodeClassLoader;

    public static class Builder {
        private File jarFile;
        private String entryPointClassName;
        private String[] args = new String[0];

        public Builder setJarFile(File jarFile) {
            this.jarFile = jarFile;
            return this;
        }

        public Builder setEntryPointClassName(String className) {
            this.entryPointClassName = className;
            return this;
        }

        public PackagedProgram build() {
            // 1. 从 Jar 包 MANIFEST.MF 读取入口类（如果未指定）
            if (entryPointClassName == null) {
                entryPointClassName = getEntryPointClassNameFromJar(jarFile);
            }
            // 2. 创建用户代码类加载器（ChildFirstClassLoader）
            userCodeClassLoader = createUserCodeClassLoader(jarFile);
            return new PackagedProgram(this);
        }
    }

    // 调用用户 main 方法
    public void invokeInteractiveModeForExecution() {
        Class<?> mainClass = Class.forName(entryPointClassName, true, userCodeClassLoader);
        Method mainMethod = mainClass.getMethod("main", String[].class);
        mainMethod.invoke(null, (Object) args);
    }
}

关键设计：

Builder 模式构建，支持设置 Jar 路径、入口类、参数、保存点
入口类未指定时从 Jar 包 MANIFEST.MF 的 Main-Class 读取
创建 ChildFirstClassLoader，用户代码类优先加载，避免与 Flink 框架类冲突
invokeInteractiveModeForExecution 通过反射调用用户 main 方法

三、作业图构建源码

3.1 StreamGraph 生成

用户 main 方法执行时，会创建 StreamExecutionEnvironment，添加各种 Transformation，最后调用 execute() 触发 StreamGraph 生成：

java 复制代码

public class StreamExecutionEnvironment {
    private final List<Transformation<?>> transformations = new ArrayList<>();

    // 添加 Source
    public <OUT> DataStreamSource<OUT> addSource(SourceFunction<OUT> function) {
        SourceTransformation<OUT> transformation =
            new SourceTransformation<>(function, parallelism);
        transformations.add(transformation);
        return new DataStreamSource<>(this, transformation);
    }

    // 执行作业
    public JobExecutionResult execute(String jobName) throws Exception {
        // 1. 生成 StreamGraph
        StreamGraph streamGraph = getStreamGraph();
        streamGraph.setJobName(jobName);

        // 2. 生成 JobGraph
        JobGraph jobGraph = StreamingJobGraphGenerator.createJobGraph(streamGraph);

        // 3. 提交 JobGraph
        return executeRemotely(jobGraph);
    }

    // 生成 StreamGraph
    public StreamGraph getStreamGraph() {
        StreamGraphGenerator generator =
            new StreamGraphGenerator(transformations, config, checkpointCfg);
        return generator.generate();
    }
}

关键逻辑：

用户代码调用 env.addSource() / map() / keyBy() 等方法时，创建对应的 Transformation 并添加到列表
execute() 触发 StreamGraph 生成
StreamGraphGenerator 遍历 Transformation 列表，生成 StreamNode 和 StreamEdge
StreamingJobGraphGenerator 将 StreamGraph 转为 JobGraph

3.2 StreamGraphGenerator

StreamGraphGenerator 从 Transformation 列表生成 StreamGraph：

java 复制代码

public class StreamGraphGenerator {
    private final StreamGraph streamGraph;
    private final Map<Integer, Transformation<?>> transformations;

    public StreamGraph generate() {
        // 1. 遍历所有 Transformation
        for (Transformation<?> transformation : transformations) {
            transform(transformation);
        }
        return streamGraph;
    }

    private Collection<Integer> transform(Transformation<?> transform) {
        if (transform instanceof SourceTransformation) {
            return transformSource((SourceTransformation) transform);
        } else if (transform instanceof OneInputTransformation) {
            return transformOneInputTransform((OneInputTransformation) transform);
        } else if (transform instanceof TwoInputTransformation) {
            return transformTwoInputTransform((TwoInputTransformation) transform);
        } else if (transform instanceof PartitionTransformation) {
            return transformPartition((PartitionTransformation) transform);
        } else if (transform instanceof UnionTransformation) {
            return transformUnion((UnionTransformation) transform);
        }
        // ... 其他类型
    }

    private Collection<Integer> transformOneInputTransform(OneInputTransformation transform) {
        // 1. 递归转换上游 Transformation
        Collection<Integer> inputIds = transform(transform.getInput());

        // 2. 创建 StreamNode
        streamGraph.addOperator(
            transform.getId(),
            transform.getParallelism(),
            transform.getOperator(),
            transform.getName());

        // 3. 创建 StreamEdge（连接上游和当前算子）
        for (Integer inputId : inputIds) {
            streamGraph.addEdge(inputId, transform.getId(), 0);
        }

        return Collections.singleton(transform.getId());
    }
}

关键逻辑：

generate() 遍历所有 Transformation，调用 transform() 递归转换
transform() 根据 Transformation 类型分发到不同处理方法
transformOneInputTransform 递归转换上游，创建 StreamNode 和 StreamEdge
支持 Source、OneInput、TwoInput、Partition、Union 等多种 Transformation 类型

3.3 JobGraph 生成与算子链优化

StreamingJobGraphGenerator 将 StreamGraph 转为 JobGraph，核心是算子链合并优化：

java 复制代码

public class StreamingJobGraphGenerator {
    public static JobGraph createJobGraph(StreamGraph streamGraph) {
        StreamingJobGraphGenerator generator =
            new StreamingJobGraphGenerator(streamGraph);
        JobGraph jobGraph = generator.createJobGraph();
        return jobGraph;
    }

    private JobGraph createJobGraph() {
        // 1. 确定算子链（哪些算子可以合并）
        Map<Integer, JobVertex> jobVertices = new HashMap<>();

        // 2. 遍历 StreamGraph 的所有节点
        for (StreamNode node : streamGraph.getStreamNodes()) {
            // 3. 判断是否可以与上游算子链接
            if (isChainable(node, streamGraph)) {
                // 4. 合并到上游 JobVertex 的 OperatorChain
                addToChain(node);
            } else {
                // 5. 创建新的 JobVertex
                JobVertex vertex = createJobVertex(node);
                jobVertices.put(node.getId(), vertex);
            }
        }

        // 6. 创建 JobGraph 并设置 JobVertex
        JobGraph jobGraph = new JobGraph(jobName, jobVertices.values());
        return jobGraph;
    }

    // 判断两个算子是否可以链接
    private boolean isChainable(StreamNode upStreamVertex, StreamNode downStreamVertex) {
        // 1. 下游算子的入边只有一个
        // 2. 上游算子的出边只有一个
        // 3. 分区策略是 ForwardPartitioner（数据不重分区）
        // 4. 上下游并行度相同
        // 5. 没有禁用算子链（disableChaining）
        // 6. 上下游算子在同一个 SlotSharingGroup
        return true; // 满足以上所有条件
    }
}

关键逻辑：

createJobGraph 遍历 StreamGraph 节点，判断是否可以与上游算子链接
isChainable 判断算子链条件：单输入单输出、Forward 分区、相同并行度、未禁用链、同一 Slot 组
可链接的算子合并为一个 JobVertex（OperatorChain），减少网络传输和线程切换
不可链接的创建独立 JobVertex
最终生成 JobGraph，包含所有 JobVertex 和 JobEdge

算子链优化的好处：

减少线程切换（多个算子在同一个线程执行）
减少网络传输（Forward 数据不需要序列化/网络传输）
减少序列化/反序列化开销
提高整体吞吐量

四、提交器源码

4.1 ClusterDescriptor

ClusterDescriptor 是集群描述符，负责创建和连接集群：

java 复制代码

public interface ClusterDescriptor<ClusterID> extends AutoCloseable {
    // 部署会话集群（Session 模式）
    ClusterClientProvider<ClusterID> deploySessionCluster(
        ClusterSpecification clusterSpecification) throws ClusterDeploymentException;

    // 部署 Per-Job 集群（已废弃）
    ClusterClientProvider<ClusterID> deployJobCluster(
        ClusterSpecification clusterSpecification,
        JobGraph jobGraph,
        boolean detached) throws ClusterDeploymentException;

    // 部署 Application 集群
    ClusterClientProvider<ClusterID> deployApplicationCluster(
        ClusterSpecification clusterSpecification,
        ApplicationConfiguration applicationConfiguration) throws ClusterDeploymentException;

    // 连接已有集群（retrieve）
    ClusterClientProvider<ClusterID> retrieve(ClusterID clusterId) throws ClusterRetrieveException;

    // 关闭集群
    void killCluster(ClusterID clusterId) throws FlinkException;
}

关键方法：

deploySessionCluster：部署 Session 模式集群
deployJobCluster：部署 Per-Job 模式集群（已废弃）
deployApplicationCluster：部署 Application 模式集群
retrieve：连接已有集群（Session 模式提交作业时使用）
killCluster：关闭集群

YarnClusterDescriptor 是 YARN 环境的实现，KubernetesClusterDescriptor 是 K8s 环境的实现，StandaloneClusterDescriptor 是 Standalone 环境的实现。

4.2 RestClusterClient

RestClusterClient 是 ClusterClient 的 REST 实现，通过 REST API 与集群通信：

java 复制代码

public class RestClusterClient<ClusterID> implements ClusterClient<ClusterID> {
    private final RestClient restClient;
    private final String webInterfaceURL;

    // 提交作业
    @Override
    public CompletableFuture<JobSubmissionResult> submitJob(JobGraph jobGraph) {
        // 1. 序列化 JobGraph
        byte[] jobGraphBytes = serializeJobGraph(jobGraph);

        // 2. 构建提交请求
        JobSubmitRequestBody requestBody = new JobSubmitRequestBody(
            jobGraphBytes,
            jobGraph.getJobID(),
            jobGraph.getName());

        // 3. 调用 REST API POST /jobs
        return restClient.sendRequest(
            webInterfaceURL,
            JobSubmitHeaders.getInstance(),
            requestBody)
        .thenApply(response -> new JobSubmissionResult(response.getJobID()));
    }

    // 取消作业
    @Override
    public CompletableFuture<Acknowledge> cancel(JobID jobId) {
        return restClient.sendRequest(
            webInterfaceURL,
            JobCancellationHeaders.getInstance(),
            jobId);
    }

    // 查询作业状态
    @Override
    public CompletableFuture<JobStatus> getJobStatus(JobID jobId) {
        return restClient.sendRequest(
            webInterfaceURL,
            JobStatusHeaders.getInstance(),
            jobId)
        .thenApply(response -> response.getJobStatus());
    }
}

关键逻辑：

submitJob 序列化 JobGraph，调用 POST /jobs REST API 提交
cancel 调用 PATCH /jobs/{id}?mode=cancel 取消作业
getJobStatus 调用 GET /jobs/{id} 查询作业状态
所有操作都是异步的，返回 CompletableFuture
REST API 基于 Netty HTTP 客户端实现

五、任务提交完整链路

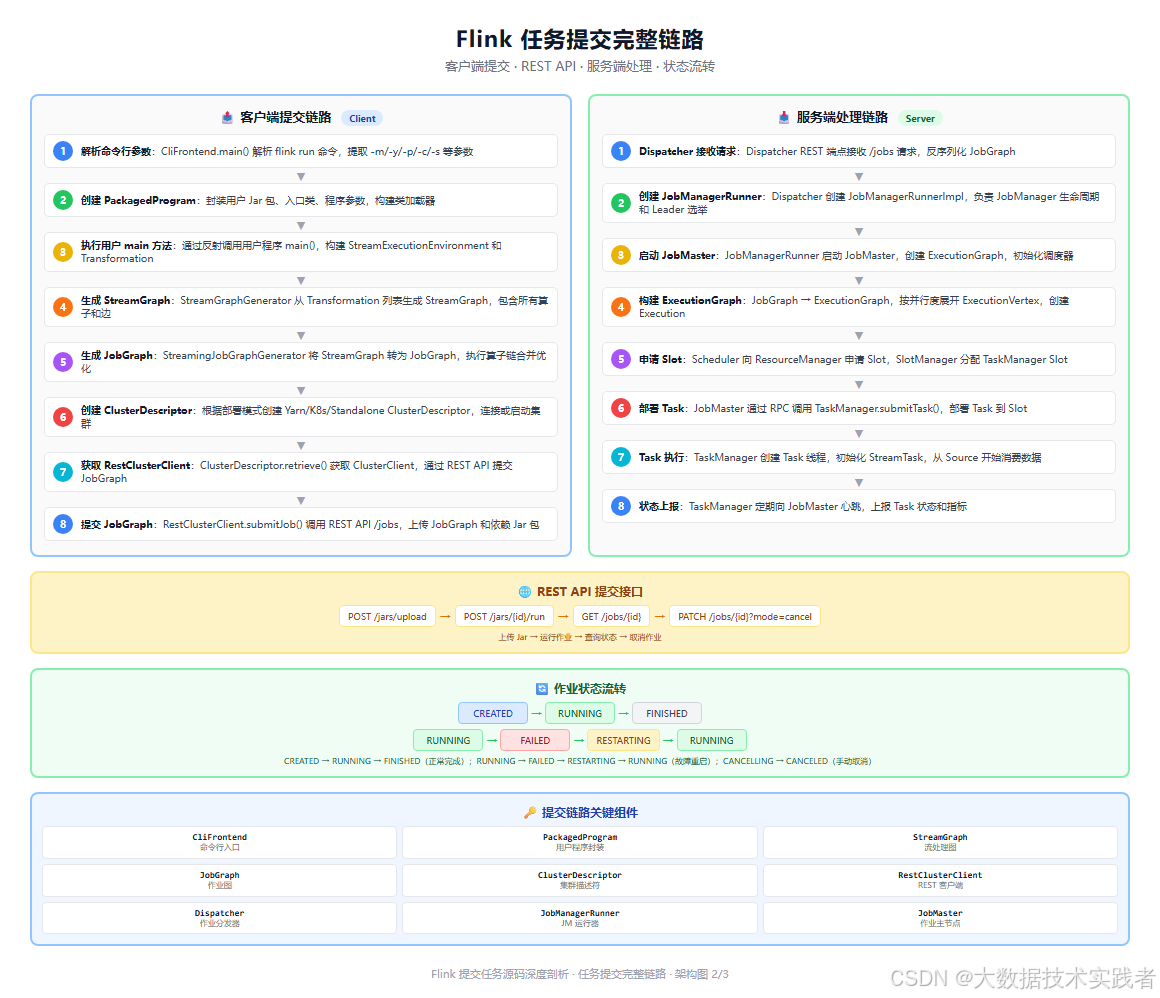

下面这张图是 Flink 任务提交完整链路，包括客户端提交8步、服务端处理8步、REST API、状态流转和关键组件。

5.1 客户端提交链路8步

以 flink run -m yarn-cluster -c com.example.MyJob ./my-job.jar 为例：

第1步：解析命令行参数

CliFrontend.main() 入口
parseAndRun 分发到 run 方法
CommandLine 解析 -m（目标）、-y（YARN参数）、-p（并行度）、-c（入口类）、-s（保存点）等参数

第2步：创建 PackagedProgram

封装用户 Jar 包路径
确定入口类（-c 指定或从 MANIFEST.MF 读取）
构建 ChildFirstClassLoader 用户代码类加载器

第3步：执行用户 main 方法

通过反射调用用户程序 main(String\[\] args)
用户代码创建 StreamExecutionEnvironment
添加 Source、Transformation、Sink
调用 env.execute() 触发提交

第4步：生成 StreamGraph

StreamGraphGenerator 遍历 Transformation 列表
递归转换每个 Transformation
生成 StreamNode（算子节点）和 StreamEdge（数据流边）
StreamGraph 是逻辑执行计划

第5步：生成 JobGraph

StreamingJobGraphGenerator 转换 StreamGraph
执行算子链合并优化（OperatorChain）
可链接的算子合并为一个 JobVertex
JobGraph 是提交到集群的最终图

第6步：创建 ClusterDescriptor

根据部署模式（-m 参数）选择 CustomCommandLine
YARN 模式创建 YarnClusterDescriptor
K8s 模式创建 KubernetesClusterDescriptor
Standalone 模式创建 StandaloneClusterDescriptor

第7步：获取 RestClusterClient

Session 模式：retrieve 连接已有集群
Per-Job/Application 模式：deploy 启动新集群
获取 ClusterClientProvider，再获取 RestClusterClient

第8步：提交 JobGraph

RestClusterClient.submitJob(jobGraph)
序列化 JobGraph 为字节数组
调用 REST API POST /jobs 上传
返回 JobSubmissionResult（包含 JobID）

5.2 服务端处理链路8步

第1步：Dispatcher 接收请求

Dispatcher 的 REST 端点接收 POST /jobs 请求
反序列化 JobGraph
验证作业配置

第2步：创建 JobManagerRunner

Dispatcher 创建 JobManagerRunnerImpl
JobManagerRunner 负责 JobManager 的生命周期
进行 Leader 选举（基于 ZooKeeper/K8s）

第3步：启动 JobMaster

JobManagerRunner 启动 JobMaster
JobMaster 是作业的主节点
初始化调度器、Checkpoint 协调器等

第4步：构建 ExecutionGraph

JobMaster 将 JobGraph 转为 ExecutionGraph
按并行度展开为 ExecutionVertex
每个 ExecutionVertex 对应一个具体 Task
创建 Execution（任务执行实例）

第5步：申请 Slot

Scheduler 向 ResourceManager 申请 Slot
ResourceManager 的 SlotManager 分配 TaskManager Slot
建立 JobMaster 与 TaskManager 的连接

第6步：部署 Task

JobMaster 通过 RPC 调用 TaskManager.submitTask()
TaskManager 接收 Task 部署请求
在分配的 Slot 中创建 Task

第7步：Task 执行

TaskManager 创建 Task 线程
初始化 StreamTask（SourceStreamTask/OneInputStreamTask等）
从 Source 开始消费数据
数据在算子链中流动处理

第8步：状态上报

TaskManager 定期向 JobMaster 心跳
上报 Task 状态（RUNNING/FINISHED/CANCELED/FAILED）
上报指标（吞吐量、延迟、Checkpoint 状态）
JobMaster 更新 ExecutionGraph 状态

5.3 REST API 接口

Flink 提供完整的 REST API 用于作业管理：

接口	方法	说明
/jars/upload	POST	上传 Jar 包
/jars/{id}/run	POST	运行 Jar 包中的作业
/jobs	GET	列出所有作业
/jobs/{id}	GET	查询作业详情
/jobs/{id}	PATCH	取消作业（mode=cancel）
/jobs/{id}/savepoints	POST	触发保存点
/jobs/{id}/checkpoints	GET	查询 Checkpoint 状态
/jobs/{id}/metrics	GET	查询作业指标

5.4 作业状态流转

Flink 作业有完整的状态机：

复制代码

CREATED → RUNNING → FINISHED（正常完成）
RUNNING → FAILED → RESTARTING → RUNNING（故障重启）
RUNNING → CANCELLING → CANCELED（手动取消）

状态说明：

CREATED：作业已创建，等待调度
RUNNING：作业正在运行
FINISHED：作业正常完成（批处理）
FAILED：作业失败
RESTARTING：作业重启中
CANCELLING：作业取消中
CANCELED：作业已取消
SUSPENDED：作业挂起（JobManager 主备切换）

六、部署模式对比与配置参数

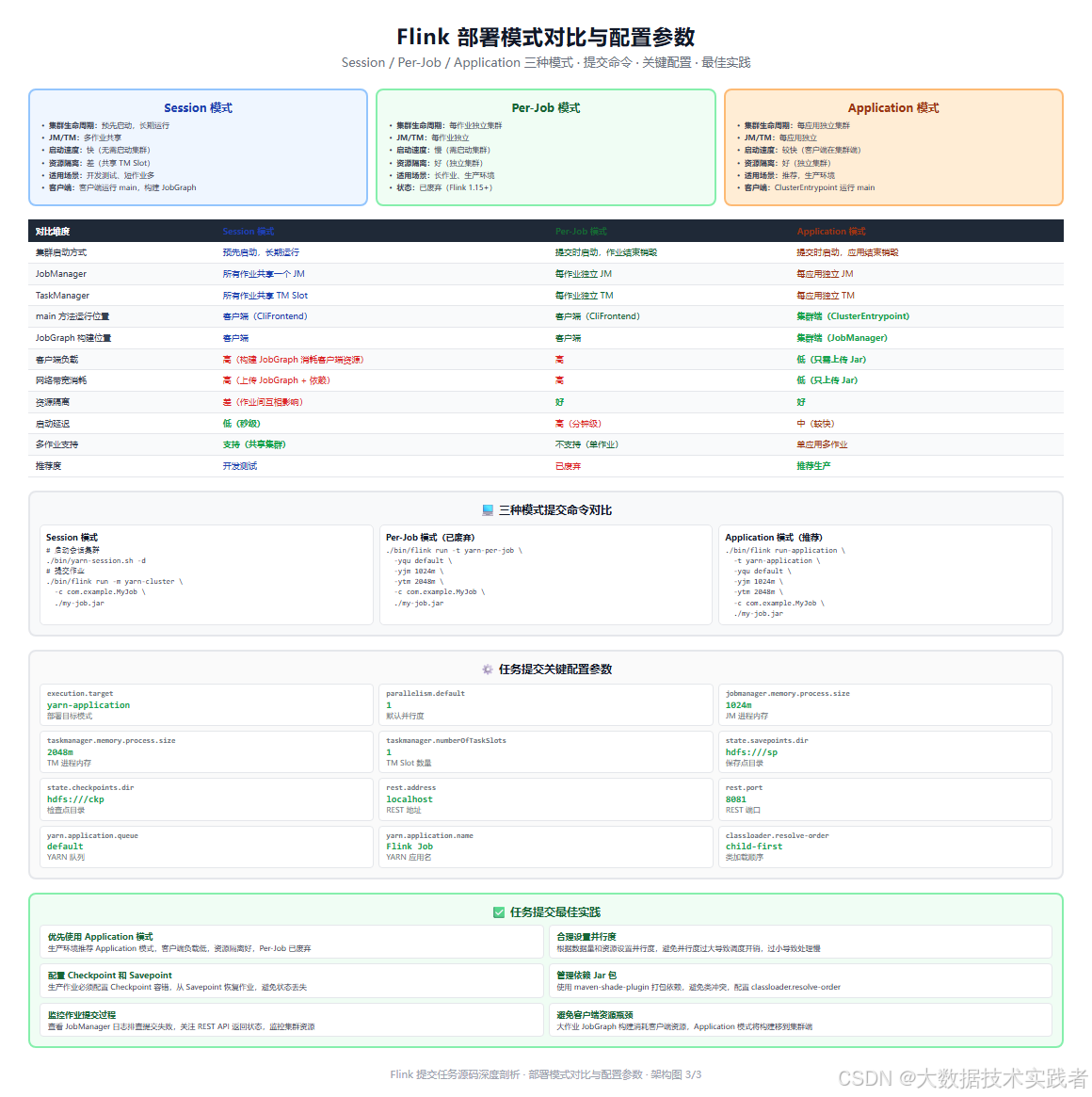

下面这张图是 Flink 部署模式对比与配置参数，包括三种模式对比、提交命令、关键配置和最佳实践。

6.1 三种部署模式对比

Flink 支持三种部署模式，各有适用场景：

对比维度	Session 模式	Per-Job 模式	Application 模式
集群生命周期	预先启动，长期运行	每作业独立集群	每应用独立集群
JobManager	所有作业共享	每作业独立	每应用独立
TaskManager	所有作业共享 Slot	每作业独立	每应用独立
main 方法运行位置	客户端	客户端	集群端（推荐）
JobGraph 构建位置	客户端	客户端	集群端
客户端负载	高	高	低
网络带宽消耗	高	高	低
资源隔离	差	好	好
启动延迟	低（秒级）	高（分钟级）	中（较快）
多作业支持	支持	不支持	单应用多作业
推荐度	开发测试	已废弃	推荐生产

Session 模式：

预先启动一个长期运行的 Flink 集群
所有提交的作业共享这个集群的 JM 和 TM
优点：启动快（秒级），适合开发测试和大量短作业
缺点：资源隔离差，作业间互相影响，一个作业崩溃可能影响其他作业
客户端负载高：main 方法在客户端运行，构建 JobGraph 消耗客户端资源

Per-Job 模式：

每次提交作业都启动一个独立的 Flink 集群
作业结束后集群自动销毁
优点：资源隔离好，每个作业有独立的 JM 和 TM
缺点：启动慢（分钟级），需要等待集群启动
状态：Flink 1.15+ 已废弃，推荐使用 Application 模式

Application 模式：

每次提交应用启动一个独立的 Flink 集群
main 方法在集群端（JobManager）运行，而不是客户端
优点：客户端负载低（只需上传 Jar），资源隔离好，网络带宽消耗少
缺点：启动需要一定时间（但比 Per-Job 快）
推荐：生产环境首选模式

6.2 三种模式提交命令

Session 模式：

bash 复制代码

# 启动会话集群（YARN）
./bin/yarn-session.sh -d -qu default -jm 1024m -tm 2048m

# 提交作业到已有会话集群
./bin/flink run \
  -m yarn-cluster \
  -p 4 \
  -c com.example.MyJob \
  ./my-job.jar

Per-Job 模式（已废弃）：

bash 复制代码

./bin/flink run \
  -t yarn-per-job \
  -yqu default \
  -yjm 1024m \
  -ytm 2048m \
  -p 4 \
  -c com.example.MyJob \
  ./my-job.jar

Application 模式（推荐）：

bash 复制代码

./bin/flink run-application \
  -t yarn-application \
  -yqu default \
  -yjm 1024m \
  -ytm 2048m \
  -p 4 \
  -c com.example.MyJob \
  ./my-job.jar

关键参数：

-t / -target：部署目标（yarn-session/yarn-per-job/yarn-application/kubernetes-session等）
-p：并行度
-c：入口类
-s：从保存点恢复
-yqu：YARN 队列
-yjm：JobManager 内存
-ytm：TaskManager 内存
-ys：TaskManager Slot 数量

6.3 关键配置参数

flink-conf.yaml 中与任务提交相关的配置：

yaml 复制代码

# 部署目标模式
execution.target: yarn-application

# 默认并行度
parallelism.default: 4

# JobManager 内存
jobmanager.memory.process.size: 1024m

# TaskManager 内存
taskmanager.memory.process.size: 2048m

# TaskManager Slot 数量
taskmanager.numberOfTaskSlots: 2

# 保存点目录
state.savepoints.dir: hdfs:///flink/savepoints

# 检查点目录
state.checkpoints.dir: hdfs:///flink/checkpoints

# REST 地址和端口
rest.address: localhost
rest.port: 8081

# YARN 队列
yarn.application.queue: default

# YARN 应用名
yarn.application.name: Flink Job

# 类加载顺序（child-first 避免类冲突）
classloader.resolve-order: child-first

# 类加载父级优先模式（排除某些类）
classloader.parent-first-patterns.default:
  - "java."
  - "scala."
  - "org.apache.flink."

七、常见问题与最佳实践

7.1 常见问题

问题1：提交作业报 ClassNotFoundException

现象：提交作业后 JobManager 日志报 ClassNotFoundException
原因：用户依赖 Jar 未打包，或类加载顺序配置错误
解决：使用 maven-shade-plugin 打包所有依赖，或使用 -C 参数上传依赖 Jar，配置 classloader.resolve-order: child-first

问题2：提交作业报 JobGraph 构建失败

现象：客户端报错 "Could not build the JobGraph"
原因：用户代码有问题，Transformation 配置错误，算子链优化失败
解决：检查用户代码，查看完整异常栈，确认所有 Source/Sink 正确添加，检查并行度配置

问题3：Application 模式提交失败

现象：run-application 提交后集群启动失败
原因：Jar 包未上传到 HDFS，入口类配置错误，YARN 资源不足
解决：确认 Jar 包路径可访问，检查 -c 入口类是否正确，检查 YARN 队列资源是否充足

问题4：作业提交后一直处于 CREATED 状态

现象：作业提交后状态一直是 CREATED，不进入 RUNNING
原因：Slot 不足，TaskManager 未注册，资源申请失败
解决：检查 TaskManager 是否正常启动，检查 Slot 数量是否满足并行度需求，检查 ResourceManager 状态

问题5：从 Savepoint 恢复失败

现象：-s 参数指定保存点后恢复失败
原因：保存点路径错误，保存点与作业不兼容，状态后端配置不一致
解决：确认保存点路径正确可访问，检查作业算子 UID 是否与保存点一致，检查状态后端配置

7.2 最佳实践

推荐做法：

生产环境优先使用 Application 模式，客户端负载低，资源隔离好
合理设置并行度，根据数据量和资源调整，避免过大或过小
生产作业必须配置 Checkpoint 容错，配置 state.checkpoints.dir
重要作业配置 Savepoint，升级或迁移时从 Savepoint 恢复
使用 maven-shade-plugin 打包依赖，避免类冲突和 ClassNotFoundException
配置 classloader.resolve-order: child-first，用户代码类优先加载
为所有算子设置 UID（.uid("source-kafka")），确保 Savepoint 恢复时状态匹配
监控作业提交过程，查看 JobManager 日志排查问题
大作业使用 Application 模式，将 JobGraph 构建移到集群端，避免客户端资源瓶颈

避免的坑：

不要在客户端运行大作业的 main 方法（Session/Per-Job 模式），可能导致客户端 OOM
不要忘记设置算子 UID，否则 Savepoint 恢复时可能状态不匹配
不要混用不同版本的 Flink 客户端和集群，可能导致兼容性问题
不要在 main 方法中执行耗时操作（如读取大文件），应在算子中执行
不要忽略提交时的警告信息，可能预示潜在问题
不要在生产环境使用 Per-Job 模式（已废弃），改用 Application 模式
不要将大文件作为参数传递，应使用分布式缓存或文件系统

八、总结

Flink 提交任务源码级详解要点回顾：

第一，任务提交流程整体架构是理解提交过程的基础。分为四层：CLI 入口层（CliFrontend 解析命令、PackagedProgram 封装 Jar）、作业图构建层（StreamGraph → JobGraph → ExecutionGraph 三种图层层递进）、提交器层（ClusterDescriptor 连接集群、RestClusterClient 提交 JobGraph）、集群部署层（Dispatcher 接收请求、JobManagerRunner 启动、JobMaster 调度、TaskManager 执行）。

第二，CLI 入口源码揭示了提交的起点。CliFrontend.main() 是入口，parseAndRun 分发命令，run 方法完成8步核心流程：解析参数 → 创建 PackagedProgram → 执行用户 main → 生成 StreamGraph → 生成 JobGraph → 创建 ClusterDescriptor → 获取 RestClusterClient → 提交 JobGraph。PackagedProgram 用 Builder 模式构建，创建 ChildFirstClassLoader 避免类冲突，通过反射调用用户 main 方法。

第三，作业图构建源码是提交的核心。StreamExecutionEnvironment.execute() 触发图构建，StreamGraphGenerator 递归遍历 Transformation 列表生成 StreamNode 和 StreamEdge，StreamingJobGraphGenerator 执行算子链合并优化（isChainable 判断6个条件：单输入单输出、Forward分区、相同并行度、未禁用链、同一Slot组），可链接的算子合并为一个 JobVertex 减少网络传输。

第四，提交器源码连接客户端和集群。ClusterDescriptor 接口定义 deploySessionCluster/deployJobCluster/deployApplicationCluster/retrieve 方法，Yarn/K8s/Standalone 各有实现。RestClusterClient 通过 REST API 与集群通信，submitJob 序列化 JobGraph 调用 POST /jobs，cancel 调用 PATCH /jobs/{id}，所有操作异步返回 CompletableFuture。

第五，任务提交完整链路是排查问题的关键。客户端8步：解析参数 → 创建PackagedProgram → 执行main → 生成StreamGraph → 生成JobGraph → 创建ClusterDescriptor → 获取RestClusterClient → 提交JobGraph。服务端8步：Dispatcher接收 → 创建JobManagerRunner → 启动JobMaster → 构建ExecutionGraph → 申请Slot → 部署Task → Task执行 → 状态上报。作业状态流转：CREATED→RUNNING→FINISHED，故障时FAILED→RESTARTING→RUNNING。

第六，部署模式对比是选型的依据。Session 模式共享集群启动快但隔离差，适合开发测试；Per-Job 模式每作业独立集群隔离好但启动慢，已废弃；Application 模式 main 在集群端运行，客户端负载低、隔离好、带宽消耗少，是生产推荐。关键配置包括 execution.target、parallelism.default、JM/TM 内存、Slot 数量、Checkpoint/Savepoint 目录、类加载顺序等。

第七，常见问题与最佳实践是生产经验的总结。常见问题包括 ClassNotFoundException（依赖打包）、JobGraph 构建失败（用户代码）、Application 模式失败（Jar/资源）、CREATED 状态不运行（Slot不足）、Savepoint 恢复失败（UID不匹配）。最佳实践：优先 Application 模式、合理并行度、配置 Checkpoint/Savepoint、maven-shade 打包、child-first 类加载、设置算子 UID、监控提交过程。

理解 Flink 任务提交源码，不仅能帮助排查线上提交失败问题，更能体会到分层架构、命令模式、访问者模式、动态代理等经典设计模式在分布式系统中的应用。从客户端到服务端的完整链路，每一层都有清晰的职责边界和扩展点，这也是 Flink 能够支持多种部署模式和资源管理器的架构基础。
