面向四维PMSM转速与电角度估计，实现标准扩展卡尔曼滤波（EKF），包含仿真数据生成、滤波递推、结果可视化与误差评价。从静止αβ轴电流观测中同时估计电流、机械转速和转子电角度。采用标准EKF，展示非零转速下的初始误差收敛和变速跟踪。
程序简介
算法原理
采用表贴式永磁同步电机模型，满足 Ld=Lq=p.L。通过已知αβ电压驱动机电状态预测，以αβ电流为量测修正电流、机械转速和电角度。 扩展卡尔曼滤波利用离散模型雅可比近似传播局部状态误差。 仿真从非零转速及明确初始估计误差开始；接近零速时反电动势减弱，电流对转子角度和转速的可观测性下降，不能据此例程推断零速启动能力。
实现流程
- 设置参数、固定随机种子，生成电压、真实电机状态和带噪电流。
- 初始化带误差的估计状态，核对解析雅可比。
- 逐步执行模型预测和当前案例的量测更新。
- 检查有限值与协方差正定性，统计指标并输出Figure。
输出说明
result.time为1×N时间；truth、estimate、error为状态数×N矩阵；observation和voltage为2×N矩阵。result.stateNames明确状态顺序：[i_alpha, i_beta, omega_m, theta_e]，负载为已知常数。
result.metrics保存统计指标；result.diagnostic保存新息、NIS及案例专属诊断。初始样本尚未量测更新，相关新息以NaN表示。
电压第k列驱动t(k),t(k+1)区间，电流第k列对应t(k)；最后一列电压复制前一列，仅为输出长度一致，不用于额外传播。
各图窗的主题见"运行结果"。命令行仅输出该节列出的指标，其余误差和数值诊断从 result.metrics 与 result.diagnostic 读取。 转速和电角度主指标统计后80%仿真区间；电角度误差先按圆周环绕处理，再计算RMSE。
运行结果

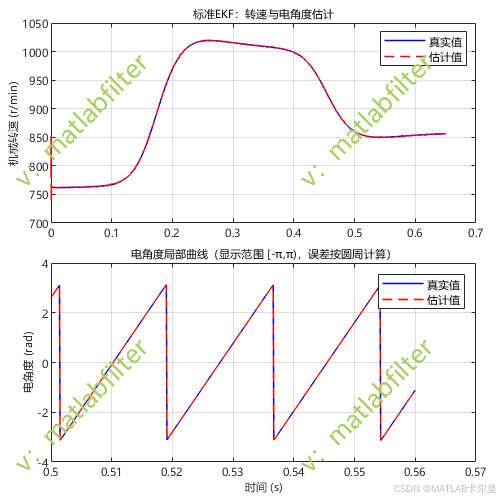

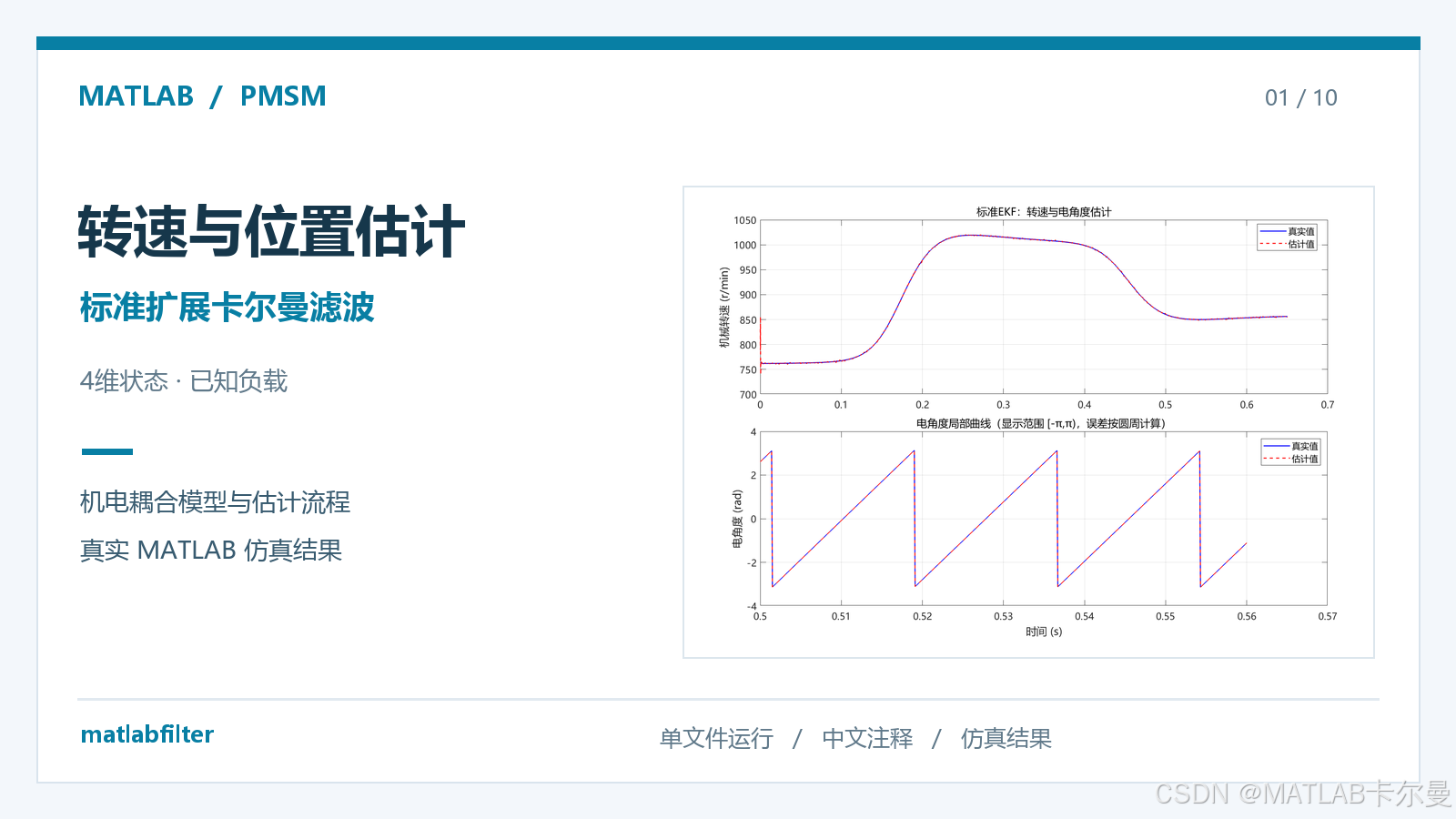

转速与位置估计图：对比真实与估计机械转速，并放大展示电角度局部曲线；机械转速以r/min显示，电角度以rad显示。

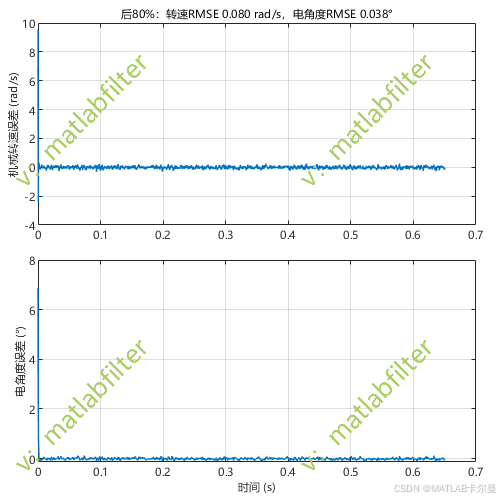

估计误差图：显示机械转速与环绕处理后的电角度误差，用于观察收敛过程和变速响应。

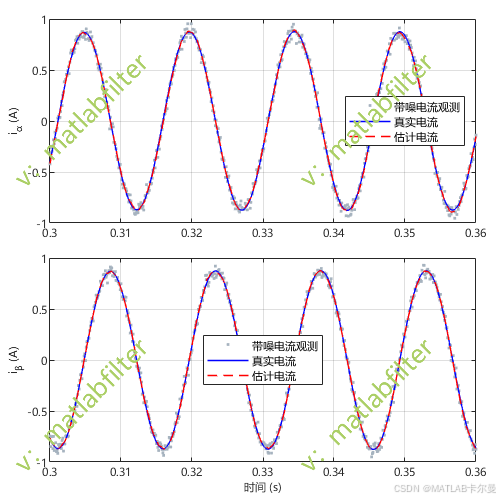

电流观测与估计图：分别展示α、β电流的真值、带噪观测和滤波估计，观察电流平滑与跟踪情况。

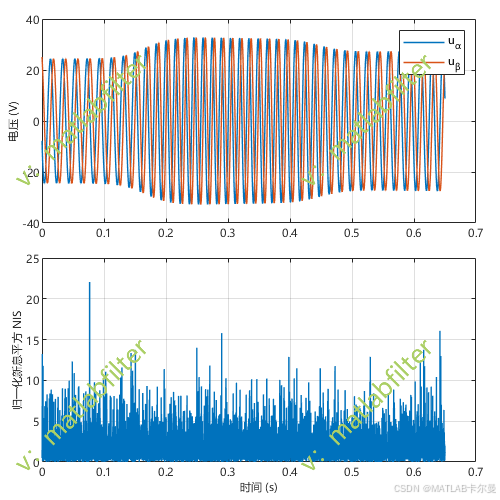

电压与新息诊断图：展示αβ轴电压输入及归一化新息平方，用于核查激励与观测残差。

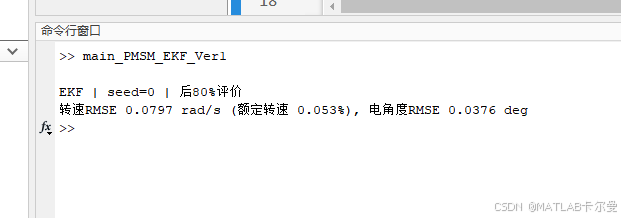

命令行输出：输出算法名称、随机种子、转速RMSE及其额定转速百分比、电角度RMSE。

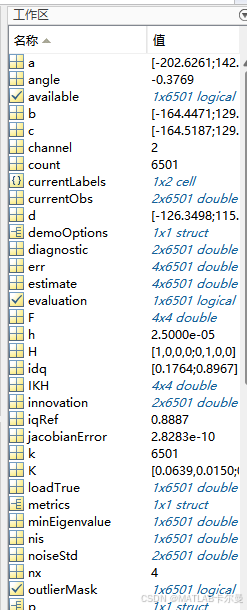

其他指标保存在MATLAB的工作区（workspace），可自行查看
