从零写一个CAD 05：以鼠标为中心的滚轮缩放矩阵顺序不能反

做 CAD 类工具，滚轮缩放看着是最没技术含量的功能，但真正写起来，它往往是第一个把视图坐标系搞乱的地方。前面几篇里我已经把画布、世界坐标、变换栈搭起来了，这一篇专门处理缩放。目标很明确：滚轮滚动时，鼠标指着的那个点在屏幕上不动，视图围绕它放大或缩小。听起来一句话，实际写的时候我改了三次才稳定下来，问题全都出在矩阵乘法的顺序上。

先把坐标系说清楚

在动手之前，必须先把三个坐标空间定死，否则后面全是玄学。

屏幕坐标（screen）：鼠标事件给的坐标，单位是像素，原点在控件左上角。
世界坐标（world）：图形数据本身的坐标，单位由业务决定，可以是毫米，也可以是任意单位。
视图变换（view transform）：从 world 到 screen 的映射，用一个 3x3 矩阵表示。

这里我用 3x3 齐次矩阵，而不是 2x3。原因是后面如果要加旋转、斜切，3x3 不用改结构，只是多几个非零元素。Python 里我用 numpy 存矩阵，形状固定 (3, 3)，dtype=float64。

python 复制代码

import numpy as np

def identity():
    return np.eye(3, dtype=np.float64)

def translation(tx, ty):
    m = np.eye(3, dtype=np.float64)
    m[0, 2] = tx
    m[1, 2] = ty
    return m

def scaling(sx, sy):
    m = np.eye(3, dtype=np.float64)
    m[0, 0] = sx
    m[1, 1] = sy
    return m

约定：点用列向量 [x, y, 1]^T，变换写成 p_screen = M_view @ p_world。这个约定一旦定了，就不要中途改成行向量，否则每一处乘法都要重新想一遍。

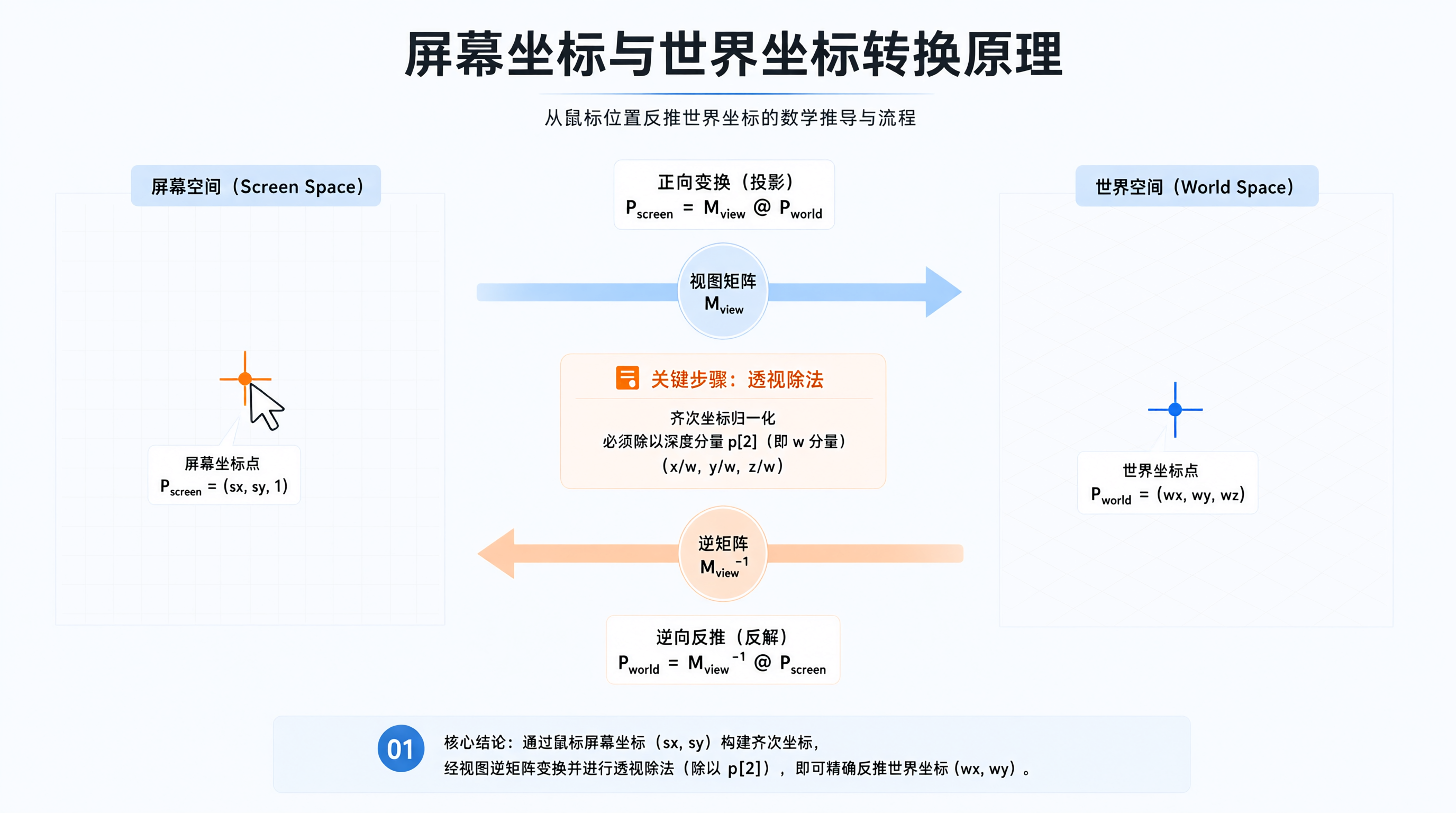

从鼠标位置反推世界坐标

要做"以鼠标为中心"，第一步是把鼠标的屏幕坐标换算到世界坐标。因为 p_screen = M_view @ p_world，反解就是：

python 复制代码

def screen_to_world(m_view, sx, sy):
    inv = np.linalg.inv(m_view)
    p = inv @ np.array([sx, sy, 1.0], dtype=np.float64)
    return p[0] / p[2], p[1] / p[2]

这里除以 p[2] 是齐次坐标归一化。当前变换没有投影，p[2] 恒等于 1，但保留这一步，后面如果引入透视投影就不用改。

拿到鼠标对应的世界点 (wx, wy) 之后，缩放的目标就很清晰：缩放前后，这个点投影回屏幕，位置必须还是 (sx, sy)。

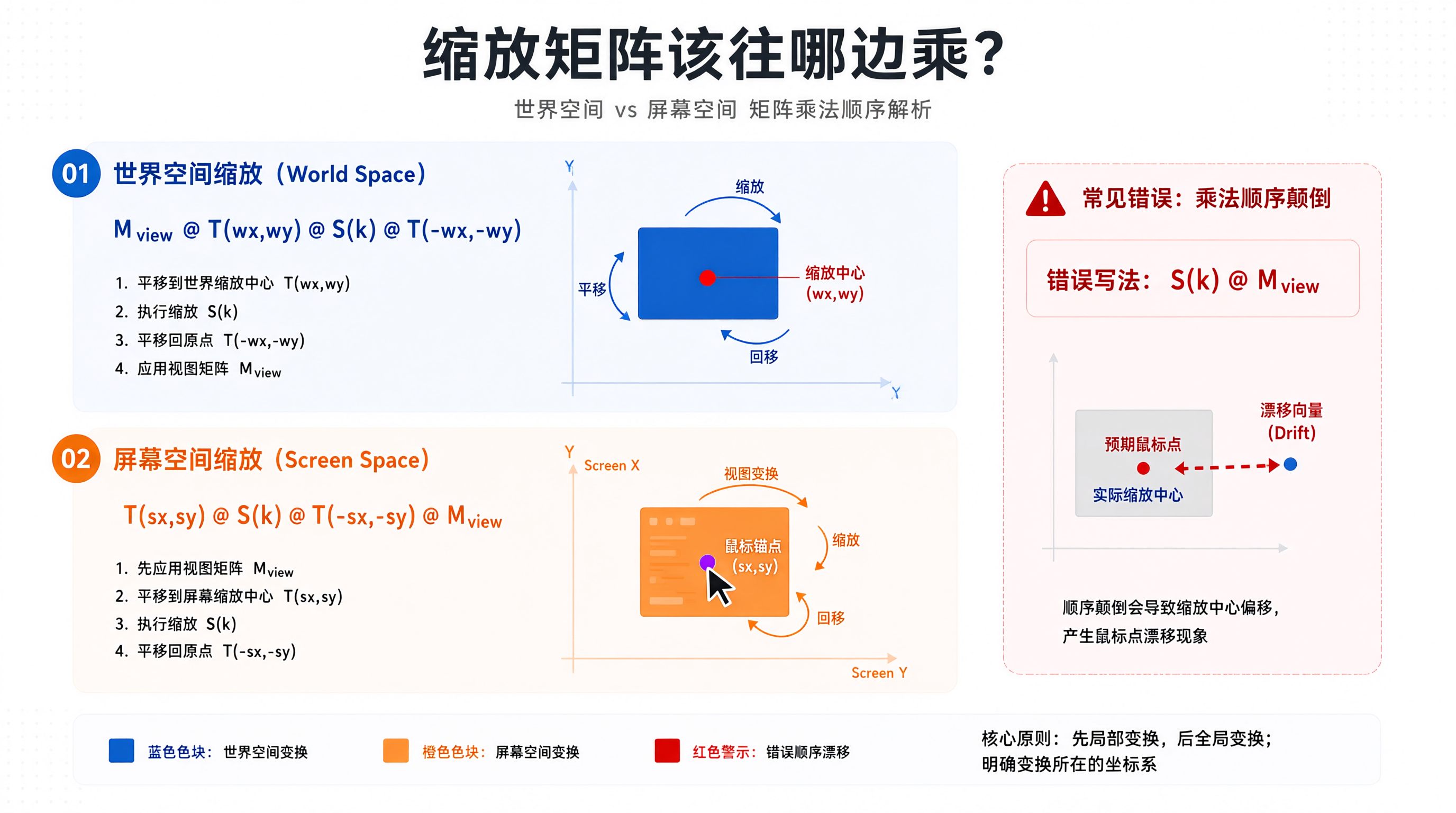

缩放矩阵该往哪边乘

这是整个过程里最容易出错的地方。我一开始的想法很朴素：既然要围绕鼠标缩放，那就先平移到鼠标，再缩放，再平移回去。写成矩阵就是：

python 复制代码

M_new = M_view @ translation(wx, wy) @ scaling(k, k) @ translation(-wx, -wy)

跑起来之后发现，视图确实在缩放，但鼠标指的那个点会缓慢漂移。缩得越大，偏得越离谱。我对着结果盯了半天，才意识到问题出在"在哪个空间里做平移"上。

关键点是：translation(wx, wy) 里的 wx, wy 是世界坐标 ，所以这个平移必须作用在世界的右侧；而它左边乘的 M_view 会把结果再映射到屏幕。这个写法本身没错，但它描述的是"在世界空间里，围绕世界点 (wx, wy) 缩放"。如果鼠标的世界坐标算得准，它确实应该是对的。

那为什么会漂？我打印了几组数据，发现问题不在矩阵，而在我把 M_view 的更新写成了原地累积：

python 复制代码

# 错误写法：把新矩阵当作"增量"继续往上乘
m_view = m_view @ translation(wx, wy) @ scaling(k, k) @ translation(-wx, -wy)

这样写等于每次缩放都基于"已经包含了上一次缩放"的矩阵再叠一层，而 wx, wy 又是用旧矩阵反解出来的。两者错位，误差就累计出来了。

正确做法是：先反解出当前鼠标对应的世界点，再基于当前矩阵构造新矩阵，一次性替换，而不是累乘。也就是上面那段代码本身是对的，错的是我对它的语义理解。

不过还有第二种写法，更直观，也更适合后续扩展。它把缩放放在屏幕空间做：

python 复制代码

M_new = translation(sx, sy) @ scaling(k, k) @ translation(-sx, -sy) @ M_view

这里 sx, sy 是屏幕坐标。含义是：先把世界映射到屏幕，然后在屏幕上围绕鼠标像素点缩放。因为缩放是在屏幕空间做的，鼠标点天然不动，不需要反解世界坐标。

【关键结论】两种写法数学上等价，但乘法的先后顺序绝对不能反 。M_view 在最右边表示"先做世界到屏幕的映射"，在最左边表示"最后再叠加屏幕空间的变换"。顺序一换，结果就是另一回事。

我最终选了第二种，因为它不需要 np.linalg.inv，每次滚轮少一次矩阵求逆，交互更跟手，而且屏幕坐标直接来自事件，没有中间换算误差。

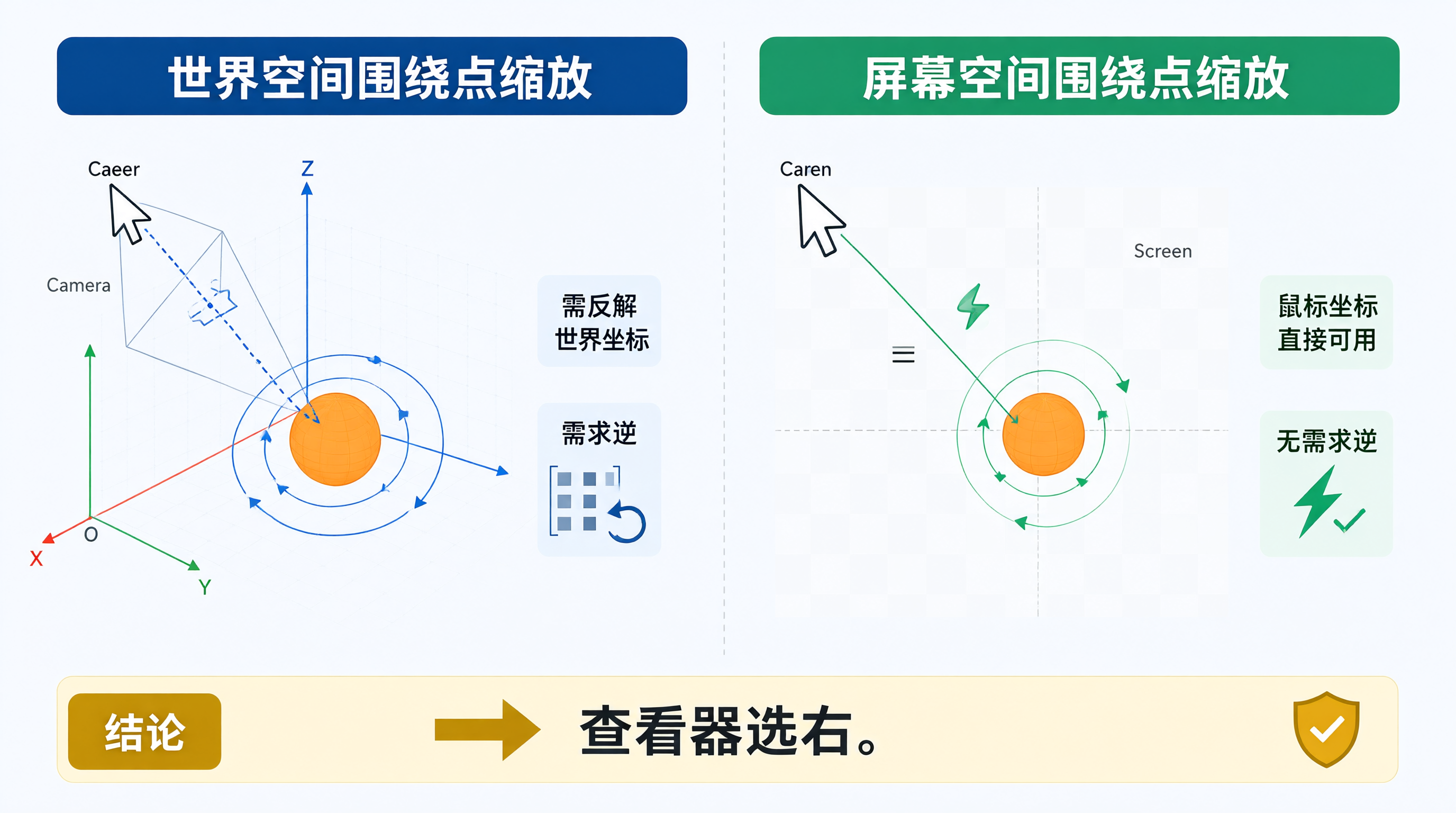

两种写法的对比

方案	优点	缺点	适用场景
世界空间围绕点缩放	语义贴近"图形学教科书"，和旋转、斜切统一	每次要反解世界坐标，需要求逆	变换种类多、需要统一在世界空间描述时
屏幕空间围绕点缩放	无需求逆，鼠标坐标直接可用，误差小	语义偏"后处理"，和世界空间操作混用时要小心	以交互为中心、缩放平移为主的查看器

对于我这种以浏览为主的 CAD 查看器，第二种明显更合适。

接入滚轮事件

下面是一个能跑的最小示例，环境是 Python 3.11 + PySide6 6.6 + numpy 1.26。QWidget 里维护一个 m_view，paintEvent 里用它变换所有图形点。

python 复制代码

import sys
import numpy as np
from PySide6.QtCore import Qt, QPointF
from PySide6.QtGui import QPainter, QPen, QColor
from PySide6.QtWidgets import QApplication, QWidget


def identity():
    return np.eye(3, dtype=np.float64)


def translation(tx, ty):
    m = np.eye(3, dtype=np.float64)
    m[0, 2] = tx
    m[1, 2] = ty
    return m


def scaling(sx, sy):
    m = np.eye(3, dtype=np.float64)
    m[0, 0] = sx
    m[1, 1] = sy
    return m


class Canvas(QWidget):
    def __init__(self):
        super().__init__()
        self.setMouseTracking(True)
        self.resize(800, 600)
        # 初始视图：世界原点落在控件中心
        self.m_view = translation(400, 300)
        # 一条测试折线，世界坐标
        self.points = [(-200, -100), (200, -100), (200, 100), (-200, 100)]

    def world_to_screen(self, x, y):
        p = self.m_view @ np.array([x, y, 1.0], dtype=np.float64)
        return QPointF(p[0], p[1])

    def paintEvent(self, event):
        painter = QPainter(self)
        painter.setRenderHint(QPainter.Antialiasing)
        painter.fillRect(self.rect(), QColor(30, 30, 30))
        pen = QPen(QColor(220, 220, 220), 1.5)
        painter.setPen(pen)

        sp = [self.world_to_screen(x, y) for x, y in self.points]
        for i in range(len(sp)):
            painter.drawLine(sp[i], sp[(i + 1) % len(sp)])

    def wheelEvent(self, event):
        # 角度增量，120 对应一格
        delta = event.angleDelta().y()
        if delta == 0:
            return
        # 每格缩放 1.1 倍，方向与滚动方向一致
        k = 1.1 if delta > 0 else 1 / 1.1

        pos = event.position()  # QPointF，控件坐标
        sx, sy = pos.x(), pos.y()

        # 屏幕空间围绕鼠标缩放，注意乘法顺序
        m = translation(sx, sy) @ scaling(k, k) @ translation(-sx, -sy) @ self.m_view
        self.m_view = m
        self.update()


if __name__ == "__main__":
    app = QApplication(sys.argv)
    w = Canvas()
    w.show()
    sys.exit(app.exec())

几点说明：

event.position() 返回的是 QPointF，是浮点坐标。老版本 Qt 用 event.pos() 返回整数 QPoint，PySide6 里两者都在，但推荐用 position()，高 DPI 下更准。
缩放系数我固定 1.1，不做"按距离连续缩放"。连续缩放容易出现因为浮点累积导致的抖动，除非做平滑插值，否则没必要。
每帧 np.linalg.inv 一次都不用，滚轮响应基本没有延迟。

为什么顺序反了会出问题

我用上面的例子做了个对照实验：把乘法顺序改成 self.m_view @ translation(sx, sy) @ scaling(k, k) @ translation(-sx, -sy)，其他不变。

结果很典型：缩放中心不再是鼠标，而是变成了"世界原点经过当前视图映射后的位置"。因为 M_view 在最左边，意味着右侧那一串变换是作用在屏幕空间 里的，但 sx, sy 是屏幕坐标，而缩放又是在世界空间做的，两者不在同一个空间。数学上它描述的是"先在世界里围绕屏幕坐标点缩放，再映射到屏幕"，屏幕坐标被当成了世界坐标用。

这个错误不一定会崩，但视图会以一个你看不懂的点为中心缩放。我当时对着它调了半小时才发现是顺序问题，而不是坐标算错。

【踩坑提醒】判断顺序对不对，有个土办法：把鼠标放在世界原点投影到屏幕的位置上缩放。如果视图不动，说明中心选对了；如果原点在屏幕上乱跑，顺序或者坐标空间一定有一个错了。

把它做成可复用的变换栈

单个缩放写完之后，我把它抽成了一个小的变换栈，避免以后加旋转、平移时再写一遍顺序。

python 复制代码

class ViewStack:
    def __init__(self):
        self.m = identity()

    def zoom_at_screen(self, sx, sy, k):
        self.m = translation(sx, sy) @ scaling(k, k) @ translation(-sx, -sy) @ self.m

    def pan_screen(self, dx, dy):
        self.m = translation(dx, dy) @ self.m

    def reset(self):
        self.m = identity()

三个方法的共同点：新的变换都乘在左边 ，因为左边代表"后执行"。平移在屏幕上加多少像素，就直接 translation(dx, dy) 乘左边；缩放围绕屏幕点，就用屏幕空间的共轭形式。这样无论后面加什么交互，只要遵守"屏幕空间变换放左边、世界空间变换放右边"的规则，顺序就不会乱。

如果以后要加旋转，比如按住右键旋转视图，它也是屏幕空间操作，同样乘左边：

python 复制代码

def rotate_at_screen(self, sx, sy, theta):
    c, s = np.cos(theta), np.sin(theta)
    r = np.array([[c, -s, 0],
                  [s,  c, 0],
                  [0,  0, 1]], dtype=np.float64)
    self.m = translation(sx, sy) @ r @ translation(-sx, -sy) @ self.m

注意这里的旋转矩阵是绕 Z 轴、以屏幕点为圆心的，和缩放的共轭结构完全一致。这也是我最后选屏幕空间方案的原因：所有交互共享同一个模板，不容易写错。

数值稳定性方面的一点处理

缩放系数如果一直乘下去，m_view 的元素会指数级变大或变小。缩放到很深的时候，float64 虽然还有很大余量，但图形坐标本身可能已经超出可绘制范围。我做了一个简单限制：当缩放因子的绝对值小于 1e-6 或大于 1e6 时，直接拒绝这次缩放。

python 复制代码

def zoom_at_screen(self, sx, sy, k, min_scale=1e-6, max_scale=1e6):
    current = abs(self.m[0, 0])
    target = current * k
    if target < min_scale or target > max_scale:
        return
    self.m = translation(sx, sy) @ scaling(k, k) @ translation(-sx, -sy) @ self.m

这里用 m[0, 0] 近似缩放因子，前提是矩阵里没有旋转和斜切。如果以后加了旋转，这个判断要换成行列式或者显式维护一个缩放标量。这一点我没有在带旋转的场景下验证过，只是先记下这个前提。

实际效果和取舍

改完之后，滚轮缩放的手感是：鼠标放在图形任意位置滚动，那个位置的点在屏幕上基本不动，连续滚动十几下也不会漂。对比之前累乘的写法，视觉上最明显的差异是"缩放到很深时不再偏移"。

性能上，一次滚轮只做三次矩阵乘法，没有求逆，也没有三角函数，开销可以忽略。真正影响流畅度的是 paintEvent 里对每个点的变换，如果图形点很多，应该考虑在 GPU 或者用 QTransform 批量处理，这部分不在本文范围内。

还有一点值得说：QPainter 本身有 setTransform，理论上可以把矩阵直接交给它，让 Qt 做变换。但那样会丢失世界坐标到屏幕坐标的显式映射，后续做拾取（比如点选图形）时还得反解。我选择自己维护矩阵，就是为了后面做命中检测时能直接用同一份变换。

写在最后

以鼠标为中心的滚轮缩放，代码量很小，但它把"变换顺序"这件事暴露得很彻底。我现在的做法是：所有屏幕空间的交互（缩放、旋转、平移）统一乘在矩阵左边，世界空间的操作（比如图形自身的局部变换）乘在右边，并且每次基于当前矩阵构造新矩阵、一次性替换。这个规则定下来之后，后面加交互基本不用再想顺序问题。

下一步我打算把命中检测接上，用 screen_to_world 反解鼠标位置，判断点是否落在图形内部。到那一步，今天这份 m_view 就会被复用两次：一次正向画图，一次反向拾取。如果反解出来的世界坐标和正解对不上，基本可以断定是今天这套顺序又被写反了。
