一、硬件底层认知：磁盘、服务器、机房核心概念

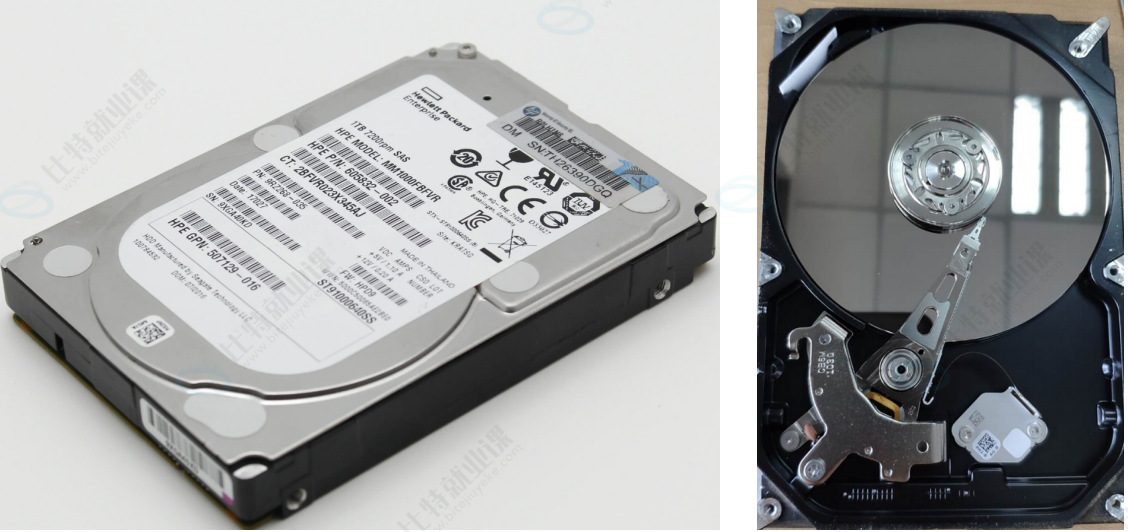

1.1 机械磁盘的核心特性

在整个计算机硬件体系中，机械硬盘（HDD）是唯一的纯机械设备 。

CPU、内存、显卡、网卡均为纯电子元器件，依靠电信号光速传输数据；唯独机械硬盘依靠马达旋转、磁臂摆动、磁头悬浮等物理机械运动完成读写。

基于硬件属性，机械磁盘具备四大核心特征：

属于外设设备：磁盘不属于计算机核心内存设备，是典型外部存储外设。CPU 无法直接读取磁盘数据，必须先加载到内存，再由 CPU 处理。

速度极慢：机械运动速度远低于电子信号，寻道、旋转、等待扇区对齐，是磁盘 IO 延迟的根本来源。

容量巨大、性价比极高：相比固态硬盘，机械硬盘单位 TB 价格极低，是服务器冷数据、长期备份数据的核心存储介质。

结构精密、怕震动、怕磁场、怕灰尘。

1.2 拓展科普：机房、服务器、磁盘磁铁原理

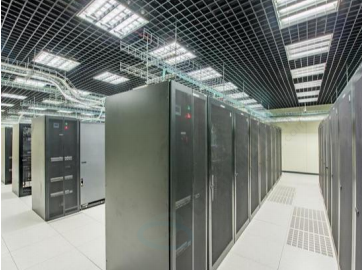

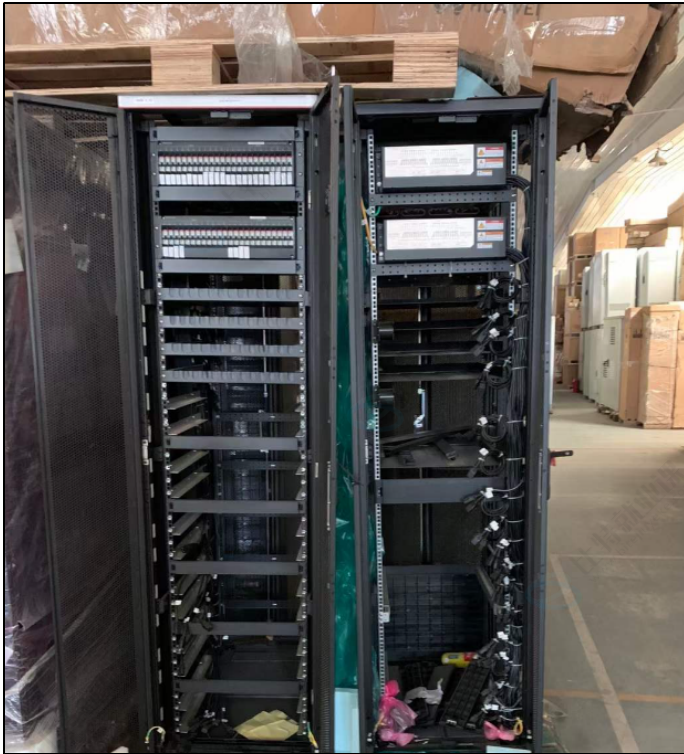

1.2.1 机房与服务器科普

我们日常使用的云服务器、云主机，物理载体全部托管在专业 IDC 机房：

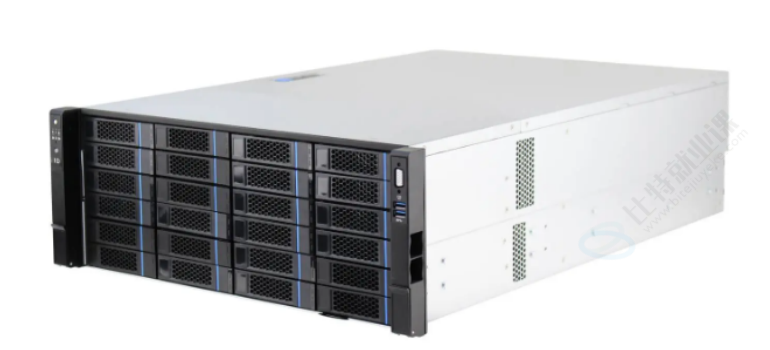

服务器 ：企业级专用主机，支持硬盘热插拔、7×24 小时不间断运行，硬盘负载、转速、精度远高于家用硬盘；
机柜：标准化机架，一台机柜可堆叠数十台服务器，集中供电、集中散热；
机房：恒温、恒湿、防静电、双路供电、消防隔离的专业场地，保障存储设备全年无停机。

家用电脑硬盘仅适合间歇性使用，无法承受服务器级别的不间断读写压力。

1.2.2 磁盘与磁铁的核心原理

机械硬盘的存储本质是磁记录原理 ：盘片表面涂覆磁性介质，磁头通过改变介质磁极的南北方向，区分二进制的 0 和 1，从而永久存储数据。

由此得出两个关键结论：

磁盘惧怕强磁铁：强磁场会直接打乱盘片磁性排布，导致数据永久性损坏。

磁盘绝对不能私自开盖：硬盘内部为高度无尘（高端盘为充氦）环境，普通空气的微小灰尘，落在高速旋转的盘片上，会直接刮伤盘面，造成物理坏道、磁盘报废，普通环境无法维修。

二、磁盘完整物理结构

机械硬盘所有的数据存储、寻址、读写逻辑，全部依赖以下物理组件，所有文件系统底层原理均源于此。

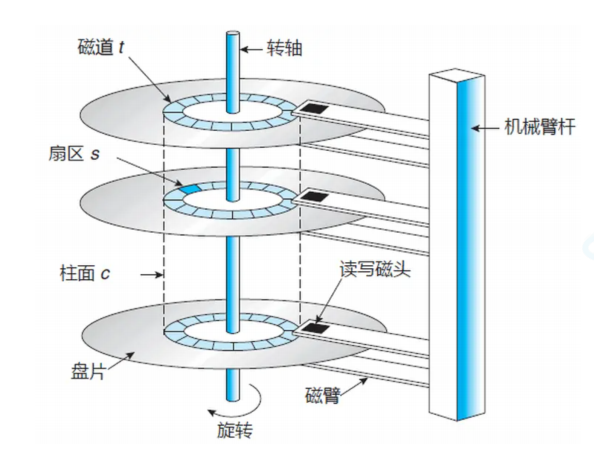

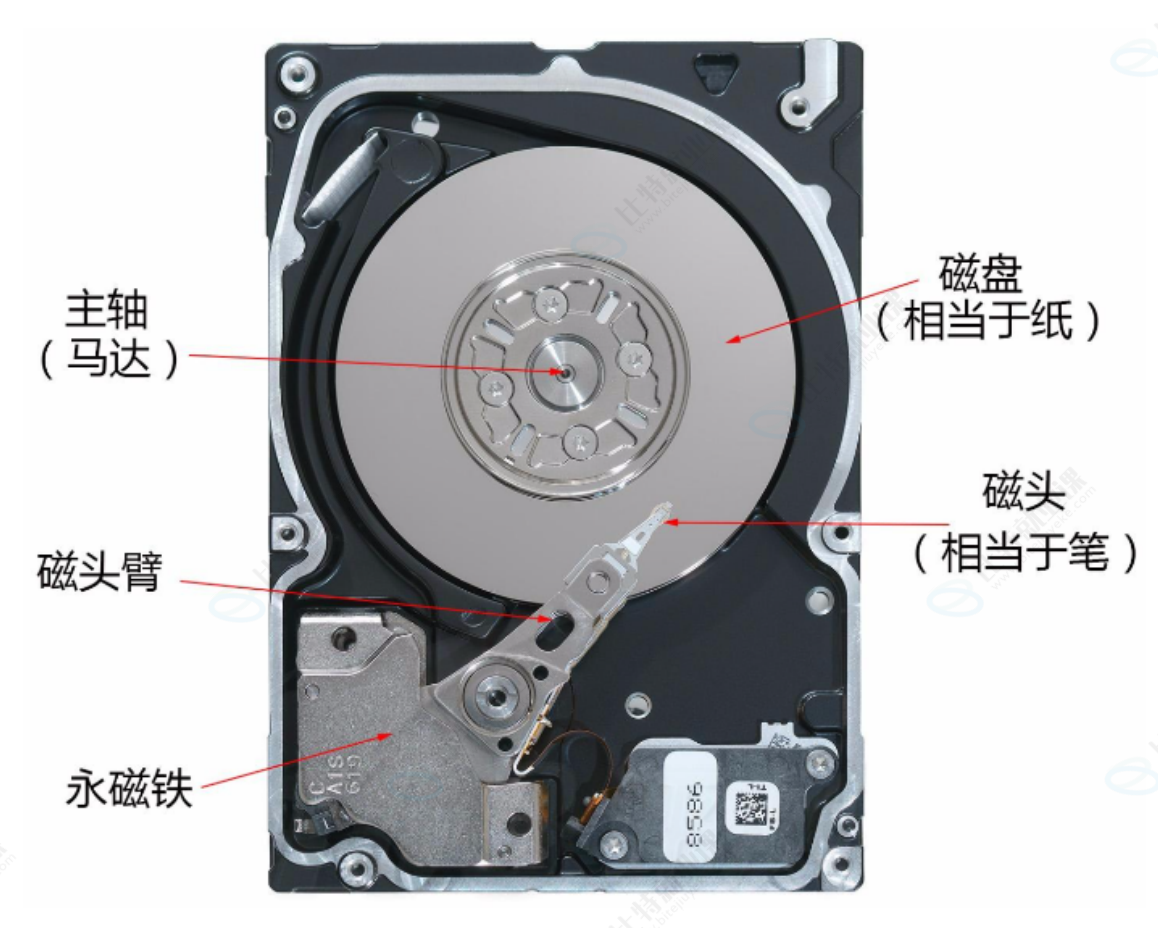

2.1 核心物理组件

盘片（Platter）：磁盘的数据真正存储载体，一般为铝合金/玻璃基底，表面镀磁性涂层。一块硬盘可包含多张盘片，每张盘片分为正反两个盘面，均可独立存储数据。
主轴 & 主轴马达：所有盘片固定在同一根主轴上，马达驱动所有盘片同步高速旋转（7200/10000 转/分钟）。所有盘片转速完全一致，无法单独旋转某一张盘片。
磁头（Head）：磁盘的读写"笔尖"，悬浮在盘面上方纳米级高度，不接触盘面。规则：一个盘面对应一个独立磁头，一张盘片对应两个磁头。
磁头传动臂（核心重点） ：所有磁头全部固定在同一根传动臂上，共进退、共移动！磁臂摆动时，所有盘面的磁头同时向圆心/外圈移动，无法单独移动单个磁头。
驱动电机 & 控制电路板（含伺服系统）：负责驱动磁臂摆动（音圈马达）、磁头信号解析、磁盘固件运算、以及后面要讲的 LBA 与 CHS 地址转换工作。

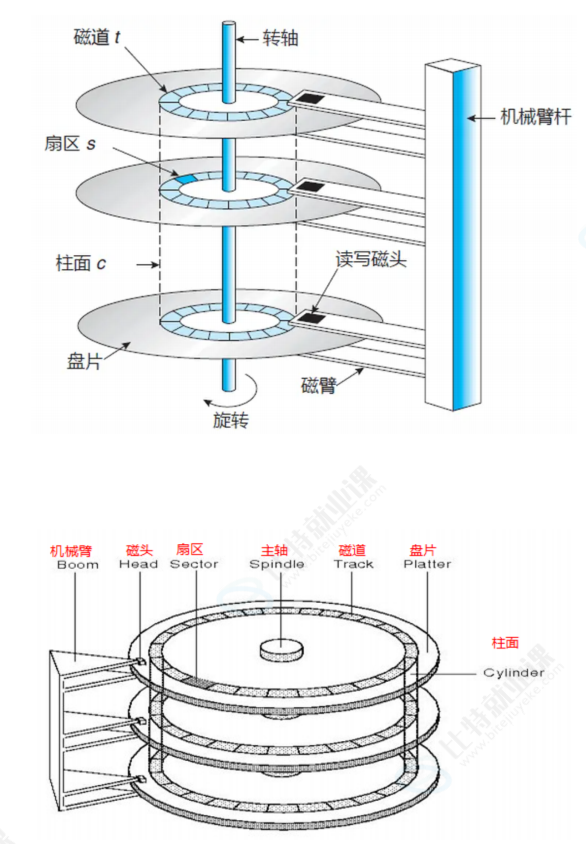

三、磁盘存储逻辑结构：磁道、扇区、柱面

磁盘高速旋转、磁头静止，就会在盘面划出完整的同心圆，由此诞生磁盘三大核心硬件单位。

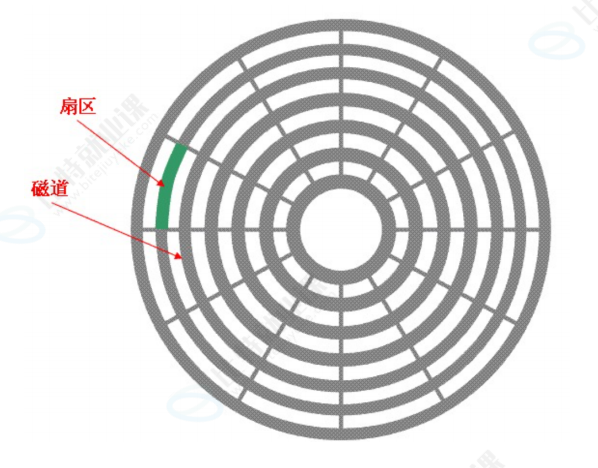

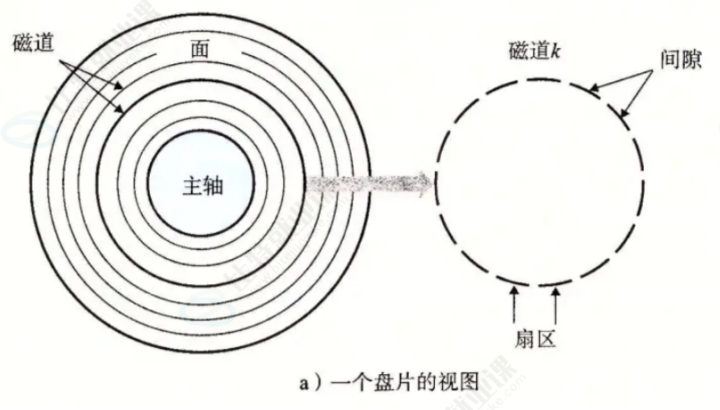

3.1 磁道（Track）

盘面上同心圆环轨道即为磁道。编号规则：从最外圈从 0 开始编号，向内圈依次递增。

特殊细节：磁盘最内侧靠近主轴的磁道，不存储任何数据，仅作为磁头断电停泊区，保护数据盘面不被划伤。

3.2 扇区（Sector）

一条环形磁道，被均等切分为无数个扇形小块，每一个小块就是扇区。

硬件核心定义 ：扇区是磁盘硬件读写的最小单位，标准固定 512 字节。 磁盘硬件不支持读写半个扇区，所有硬件 IO 的最小粒度，都是一整个扇区。

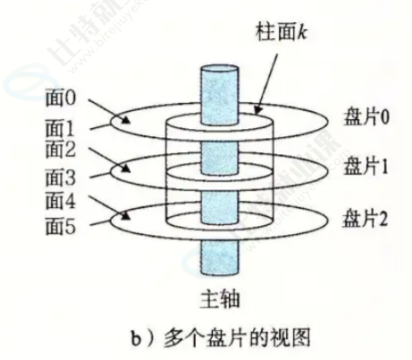

3.3 柱面（Cylinder）

结合「磁头共进退」的关键特性：当磁臂固定在某一个径向位置时，所有盘面、相同半径的所有磁道，堆叠形成一个虚拟圆柱体，这个虚拟结构就是柱面。

关键点：

柱面是逻辑概念，磁盘无真实物理结构；

柱面总数 = 单盘面磁道总数；

同一柱面下，所有磁道的扇区数量完全一致。

3.4 参数汇总

磁头（Head）：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头。
磁道（Track）：从盘片外圈往内圈编号，0磁道，1磁道......靠近主轴的同⼼圆用于停靠磁头，不存储数据。
柱面（Cylinder）：所有盘片上相同半径的磁道，在逻辑上构成了一个圆柱面，称为柱面。数量上等同于磁道个数。
扇区（Sector） ：每个磁道被切分成很多扇形区域，每道的扇区数量相同。扇区是磁盘存储数据的基本单位，通常大小为512字节。
盘片（Platter）：就是盘片的数量。

3.5 磁盘容量计算公式

磁盘容量 = 磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数

3.6 数据存储本质

文件 = 文件内容 + 文件属性。无论是文件的文字数据、二进制数据，还是权限、大小、时间等属性数据，本质都是二进制数据，全部存储在磁盘扇区中。只要可以精准定位单个扇区，就可以连续定位多个扇区，从而存储完整文件数据。

四、传统 CHS 三维寻址原理与致命缺陷

4.1 CHS 寻址逻辑

早期磁盘操作系统，通过三维物理坐标精准定位任意一个扇区，这套机制即为 CHS 寻址：

C（Cylinder）柱面号：移动磁臂，定位目标半径轨道层；

H（Head）磁头号：切换对应盘面的读写磁头；

S（Sector）扇区号 ：等待盘面旋转，对齐目标扇区。
简单理解：先找层（柱面）→ 再找面（磁头）→ 最后找块（扇区），三维定位唯一扇区。

4.2 CHS 寻址的硬件位数限制

早期 BIOS 固件，固定使用特定位数存储 CHS 坐标，直接限制了磁盘最大容量：

磁头：8bit → 最大 2⁸ = 256

柱面：10bit → 最大 2¹⁰ = 1024

扇区：6bit → 最大 2⁶ = 63
代入容量公式：最大容量 = 256 × 1024 × 63 × 512B = 8064MB ≈ 8.4GB

五、磁盘逻辑重构：从三维 CHS 到一维 LBA 寻址

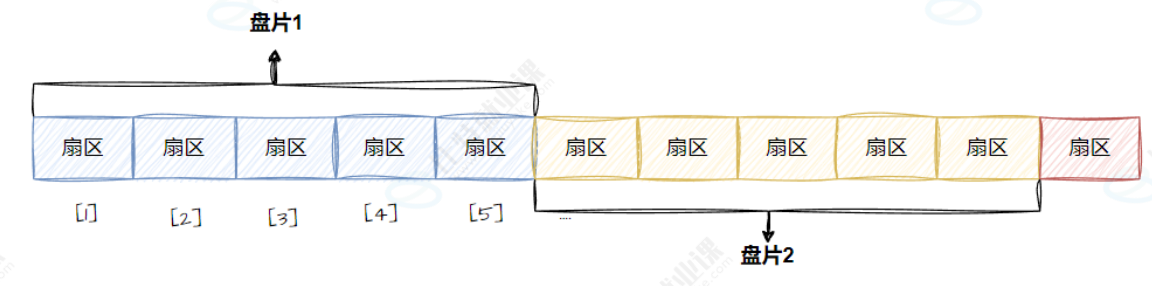

5.1 生活化类比：磁带模型

磁带是所有人都能理解的一维线性存储结构，数据从头到尾连续排列，只有一个线性下标。

磁盘物理上是环形三维结构，但操作系统不喜欢复杂的三维坐标。于是系统做了顶级抽象：把卷曲的磁盘，彻底拉直为一条线性磁带。

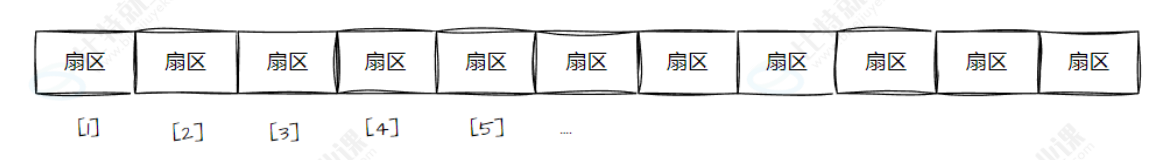

拉直后的每一个扇区，拥有唯一、连续、从 0 开始的线性下标，这个下标就是 LBA（Logical Block Address，逻辑块地址）。

5.2 磁盘三维数组本质（底层核心模型）

我们可以用 C 语言数组完美诠释磁盘存储结构：

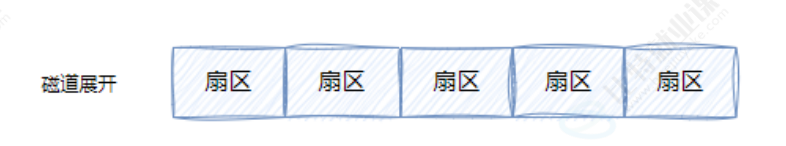

单条磁道 ：展开后是一维数组，元素为单个扇区；

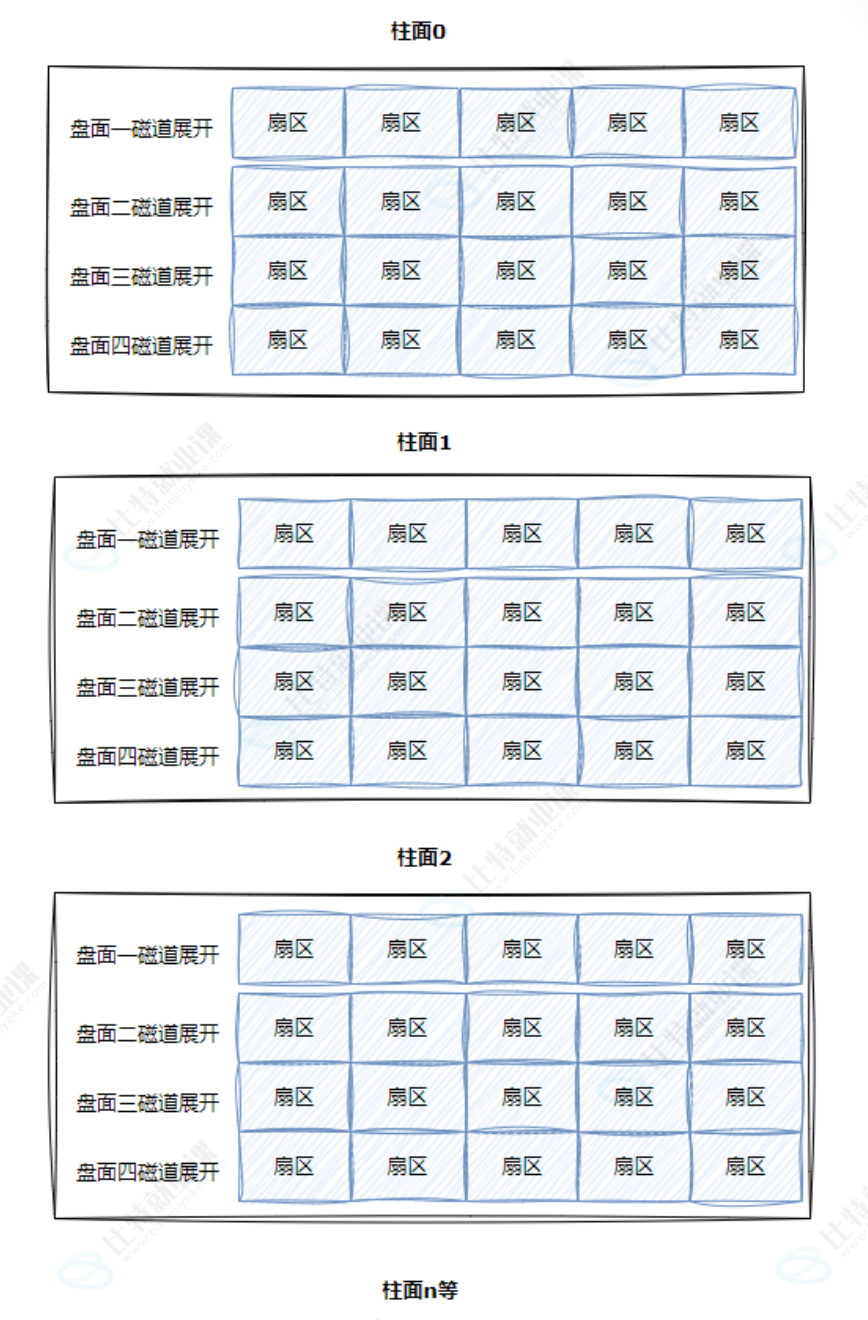

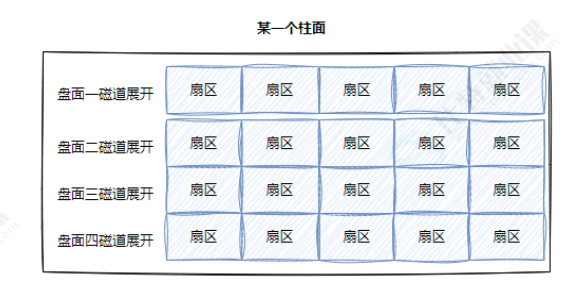

单个柱面 ：包含所有盘面的同半径磁道，是二维数组；

整块磁盘 ：由无数柱面堆叠，是三维数组（C/H/S）。

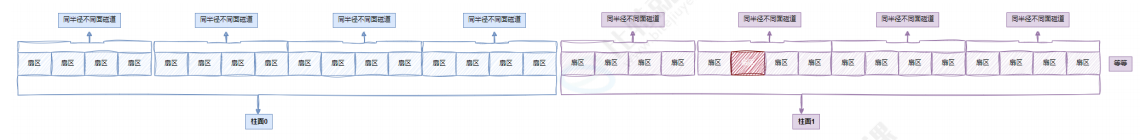

CHS 寻址，本质就是访问三维数组的 [C][H][S] 坐标。但在计算机底层，所有多维数组，最终都会被编译器平铺为一维数组。磁盘同理：三维 CHS 结构，最终被硬件平铺为一维 LBA 线性结构。

5.3 关键核心：地址转换执行者

操作系统只使用 LBA，完全不感知 CHS！

LBA 与 CHS 的互相转换，不是内核、不是软件完成，而是由磁盘自带固件、伺服硬件电路自动完成 。

OS 下发指令：读取 LBA=1000，磁盘固件自动换算 CHS 物理坐标 → 控制磁臂、磁头、盘面完成读写。

六、 CHS 与 LBA 精准换算公式

6.1 编号规则

柱面 C、磁头 H：从 0 开始编号

扇区 S：硬件规则 从 1 开始编号

LBA 线性地址：从 0 开始编号

6.2 前置变量

单个柱面总扇区数 = 磁头数 × 每道扇区数

6.3 CHS 转 LBA

LBA = 柱面号C × 单个柱面的扇区总数 + 磁头号H × 每磁道扇区数 + 扇区号S - 1
即：LBA = 柱面号C × (磁头数 × 每磁道扇区数) + 磁头号H × 每磁道扇区数 + 扇区号S - 1

注意：

扇区号通常是从1开始的，而在LBA中，地址是从0开始的。所以要 -1消除扇区的编号偏移。

柱面和磁道都是从0开始编号的。

总柱面、磁道个数、扇区总数等信息，在磁盘内部会自动维护，上层开机的时候，会获取到这些参数。

6.4 LBA 转 CHS

柱面号 C = LBA // (磁头数 × 每磁道扇区数) 【// 表示除取整，即单个柱面的扇区总数】
磁头号 H = (LBA % (磁头数 × 每磁道扇区数)) // 每磁道扇区数
扇区号 S = (LBA % 每磁道扇区数) + 1

6.5 最终操作系统视角

整块磁盘 = 存储扇区的一维数组，下标 = LBA。操作系统只需传入一个数字，即可访问磁盘任意位置。

七、文件系统第一层抽象：块（Block）机制

7.1 为什么需要块？

硬件最小读写单位是 512B 扇区。如果操作系统每次 IO 只读写 512B，会产生海量细碎 IO、频繁硬件调度，磁盘性能会极其低下。

为了优化 IO 效率，文件系统引入块（Block） 概念：一次性整合多个连续扇区，作为操作系统读写的最小单位。

7.2 块的核心规则

块大小在 mkfs 格式化分区时确定，终身不可修改；

Linux 默认标准：1块 = 8个扇区 = 4KB；

块是文件系统读写的最小单位（软件层面）；

扇区是磁盘硬件读写的最小单位 （硬件层面）。
（扇区是硬件概念，块是文件系统软件概念。）

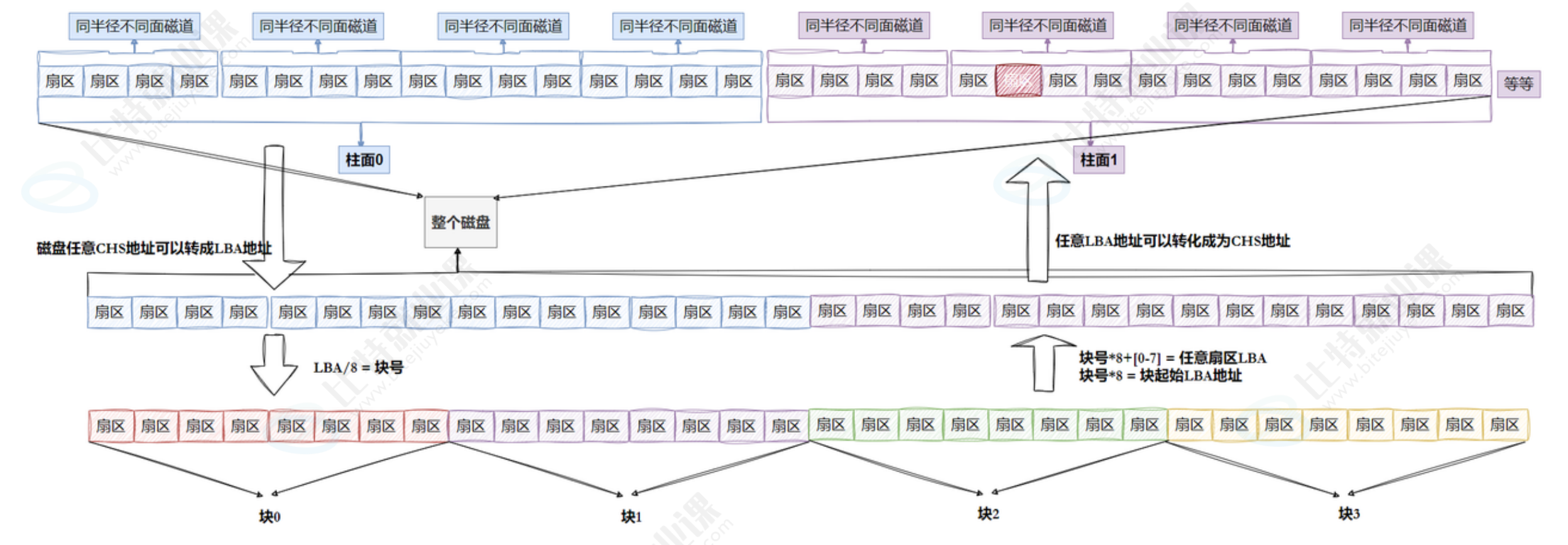

7.3 块号与 LBA 扇区换算

磁盘就是一个三维数组，我们把它看待成为一个"一维数组"，数组下标就是LBA，每个元素都是扇区。
每个扇区都有LBA，那么8个扇区一个块，每一个块的地址我们也能算出来。
知道LBA：块号 = LBA / 8
知道块号：LBA = 块号 * 8 + n (n是块内第几个扇区)

八、文件系统第二层抽象：分区（Partition）

8.1 分区的本质

整块物理磁盘容量巨大，为了隔离系统数据、用户数据、业务数据，我们将磁盘划分为多个独立区域，这就是分区。Windows 的 C盘、D盘，Linux 的 /dev/sda1、/dev/sda2，本质都是分区。

8.2 Linux 分区特性

Linux 一切皆文件，磁盘与分区均以设备文件形式存在于 /dev 目录：

/dev/sda：整块物理磁盘
/dev/sda1：第一个分区

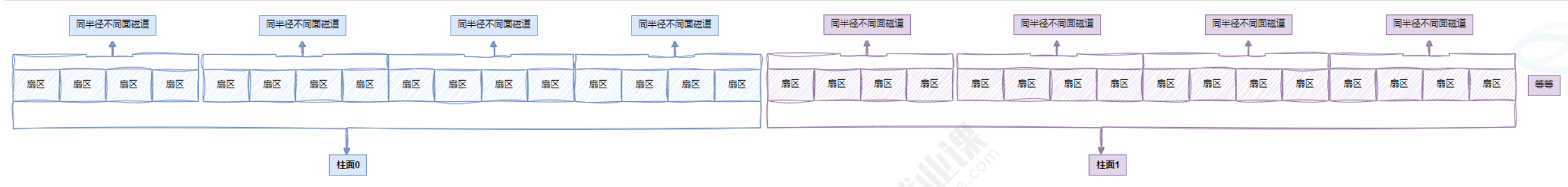

8.3 分区最小单位：柱面

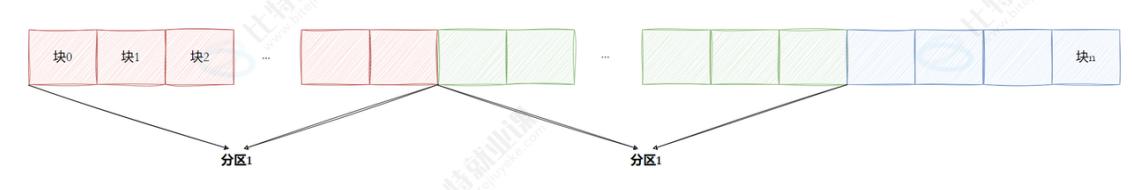

传统 MBR 分区机制中，分区划分的最小单位是柱面。此时我们可以将硬盘上的柱面（分区）进行平铺，将其想象成一个大的平面。

分区只需记录两个参数：

起始柱面号
结束柱面号

通过柱面数量、单柱面扇区数，即可精准算出：分区总扇区数、分区总容量、分区对应的 LBA 地址区间。

九、inode 索引节点

9.1 Linux 文件核心设计思想

Linux 文件 = 内容数据 + 属性数据，内容与属性完全分离存储

文件正文、二进制数据 → 存储在数据块 Block 中

文件权限、大小、属主、时间、链接数 → 存储在 inode 索引节点中

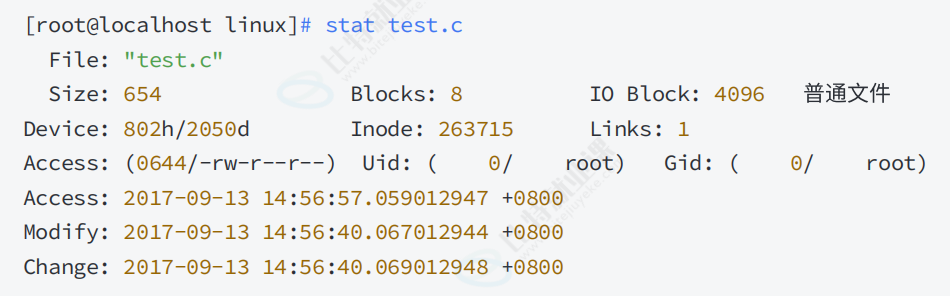

9.2 ls -l 与 stat 指令实操解析

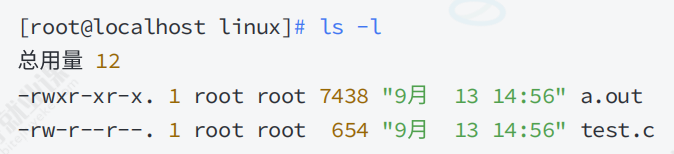

执行基础列表指令 ls -l，展示 7 大文件属性：权限模式、硬链接数、所有者、所属组、大小、修改时间、文件名。

执行详细属性指令 stat test.c，展示的绝大多数元数据，全部来源于 inode（包括 Inode 号、Links 数、IO Block、Access/Modify/Change 时间等）。

9.3 inode 核心定义

inode（索引节点）：专门存储文件属性元数据的磁盘数据结构

一个文件对应唯一一个 inode；

每个 inode 拥有全局唯一 inode 编号；

Ext2/Ext3 默认 128字节，Ext4 支持 256字节；

无论文件大小，inode 占用磁盘大小固定不变。

9.4 超级关键坑点

文件名不存储在 inode 内部！

文件名存储在目录文件的数据块中，目录文件维护「文件名 → inode号」的映射关系。这也是硬链接可以多个文件名对应同一个 inode 的底层原理。

9.5 原生 ext2_inode 磁盘结构体（内核源码级详解）

c 复制代码

struct ext2_inode {
    __le16 i_mode;        // 文件类型、权限
    __le16 i_uid;         // 所有者UID低16位
    __le32 i_size;        // 文件字节大小
    __le32 i_atime;       // 最近访问时间
    __le32 i_ctime;       // 属性修改时间
    __le32 i_mtime;       // 内容修改时间
    __le32 i_dtime;       // 文件删除时间
    __le16 i_gid;         // 所属组GID低16位
    __le16 i_links_count; // 硬链接计数
    __le32 i_blocks;      // 文件占用磁盘块数
    __le32 i_flags;       // 文件特殊标志
    union {
        // 多系统保留字段
    } osd1;
    // 核心：15个块指针，定位文件数据块
    __le32 i_block[EXT2_N_BLOCKS];
    __le32 i_generation;  // NFS文件版本
    __le32 i_file_acl;    // 访问控制列表
    __le32 i_dir_acl;
    __le32 i_faddr;
    union {
        // 多系统保留字段
    } osd2;
};
#define EXT2_NDIR_BLOCKS 12
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1)
// 最终：i_block[15]

9.6 15 级块指针模型（Ext 文件系统核心）

i_block[15] 是 inode 最核心的结构，负责定位文件所有数据块：

12个直接块指针：直接指向数据块，小文件直接访问，速度最快；

1个一级间接块指针：指向间接块表，间接表存储数据块指针；

1个二级间接块指针：二级跳转，支撑中大文件；

1个三级间接块指针：三级跳转，支撑超大文件。

设计目的：兼顾小文件访问速度，同时支持超大文件存储。
