技术方案评审画图难？AI文本可视化工具实测

一、为什么技术方案评审总卡在"画图"这一步

先还原一个场景，你大概率遇到过：

方案文档写完了，评审前一天晚上开始画架构图。拖 draw.io 的方块拖到凌晨，第二天评审会上被问"订单服务和库存服务为什么是同步调用？"------你才发现图上的箭头和文档里写的"必须异步解耦"对不上。

这类问题的本质不是"不会画图"，而是三件事：

1. 图和文字是两份东西。文档改了，图没跟着改，评审时必然对不上。
2. 画图的时间成本被严重低估。一张像样的部署架构图，熟练的人也要 40 分钟到 2 小时。
3. 架构约束最难画对。谁调谁、同步还是异步、哪些服务禁止直连------这些是评审真正会追问的部分，恰恰也是最容易画错的部分。

所以这次实测我关心的问题很具体：把一段真实的技术方案文字喂给工具，它吐出来的图能不能直接拿去评审？

如果不能，差距在哪？

二、评测设计

2.1 测试素材（可复现）

我准备了一段真实的方案文字，包含架构分层、服务拆分、数据层、部署运维、以及三条硬性约束。全文如下，你可以直接复制去复现：

【订单中心服务化改造技术方案（节选）】 一、总体架构 整体采用微服务架构。接入层由 SLB 做负载均衡，流量进入 API 网关（Kong）， 网关统一负责鉴权、限流与路由转发。业务层拆分为订单服务、库存服务、支付服务、 用户服务四个微服务，全部注册到 Nacos 注册中心，服务间通过 Dubbo RPC 同步调用， 跨服务的异步流程通过 RocketMQ 消息解耦。 二、数据层 数据层采用 MySQL 主从集群（一主两从），热点数据缓存到 Redis Cluster（三主三从）， 订单明细归档到 Elasticsearch 提供检索能力。 三、部署与运维 基础设施运行于 Kubernetes 集群，划分 prod 与 staging 两个命名空间实现环境隔离。 监控方面通过 Prometheus 采集指标、Grafana 展示告警；日志经 Filebeat 采集进入 ELK 栈。 四、关键约束 - 订单服务与库存服务之间必须通过消息队列异步解耦，禁止直接同步调用 - 支付服务需独立部署，不与其他业务服务共享 Pod - 所有服务必须注册到 Nacos，禁止硬编码服务地址

这段素材是我特意设计的，有几个"考点"：

考点	内容	为什么是考点
分层结构	接入层 / 业务层 / 数据层 / 运维	看图有没有分-group
元素数量	约 14 个组件	会不会漏节点
混合调用	Dubbo 同步 + RocketMQ 异步	会不会把两种线画成一样
负面约束	订单↔库存禁止同步调用	AI 最容易丢的一类
部署约束	支付服务独立 Pod、prod/staging 隔离	部署图专属信息

特别注意第四条 ：这是一条"禁止"型约束。人会注意到，但 AI 极容易把它画成一条普通的调用线------这一条将直接决定实测结论。

2.2 参测对象

选工具的标准是：它得真的能"吃文字、吐图"，而不是换个地方继续手拖方块。按这个标准筛下来，市面上称得上技术方案图工具的主要就这四类：

编号	工具	范式	为什么选它
A	PicDoc	AI 文字直出	中文场景，生成后可编辑
B	Napkin AI	AI 文字直出	海外主流，免费额度大
C	Mermaid + LLM	代码生成	开发者最常用路线
D	PlantUML	代码生成	部署图/组件图专业
---	手工 Mermaid	基线	作为"满分参照"

选 C 和 D 进来，是因为纯 AI 工具缺一个对照组。开发者圈子里真正跑通的方案，大多是"让 LLM 生成 Mermaid 代码"，而不是"让 AI 直接出图"------这两条路线的差距，实测完会非常明显。

2.3 评分维度（5 分制）

不搞主观印象分，拆成 6 个可核查的维度：

维度	考察什么
结构还原度	分层/分组是否正确，有没有把接入层、业务层、数据层分开
元素完整性	14 个组件漏了几个
关系正确性	箭头方向、同步/异步区分对不对
约束还原度	"禁止同步调用""独立 Pod"这类约束有没有体现
可编辑性	生成后能不能改，改一个标签要多久
工程化能力	能否入 Git、进 CI、导矢量、随文档自动重生成

---

三、基线先立住：手工图长什么样

要评价 AI 画得好不好，得先知道"好"长什么样。下面是手工 Mermaid 基线，已通过语法校验。

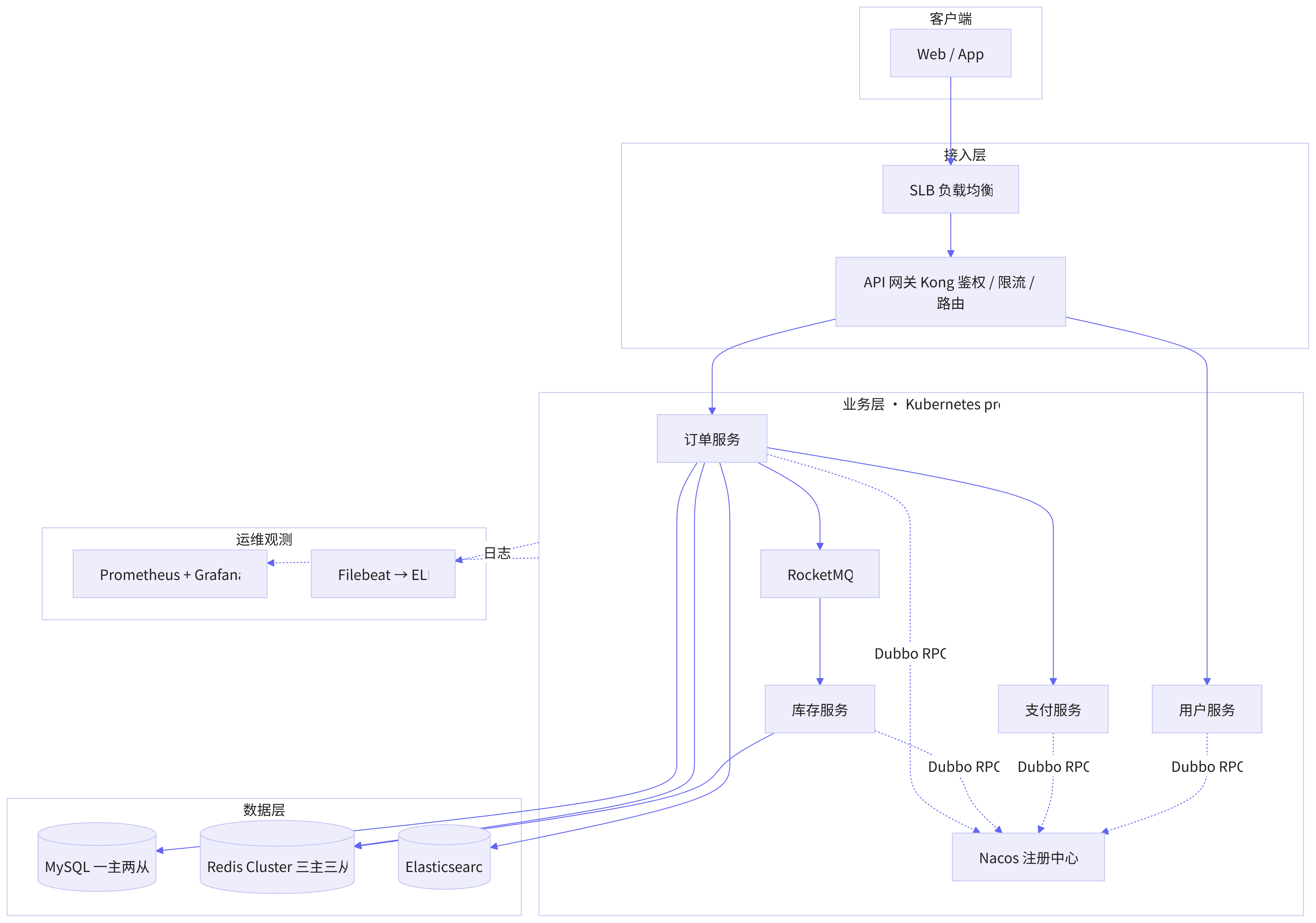

3.1 Mermaid 基线

这张图里有两个关键点，是 AI 普遍做不到的：

1. O --> MQ --> S，没有 O --> S。订单和库存之间只走消息，呼应了"禁止同步调用"的约束。
2. 实线 = 同步调用，虚线 = 注册/观测（非业务调用）。用线型区分语义，评审时一眼能看出哪些是真调用。

顺带说个真实插曲：我第一版基线同时画了 O --> S 和 O --> MQ --> S，自相矛盾------连人手工画都会踩这个坑，何况 AI。这也是为什么"约束还原度"必须单列成一个评分维度。

3.2 PlantUML 基线（部署视角）

Mermaid 擅长逻辑架构，部署约束（Pod 隔离、命名空间）用 PlantUML 表达更准：

@startuml
!theme plain
title 订单中心微服务部署架构

node "客户端" {
  [Web / App]
}

node "接入层" {
  [SLB 负载均衡]
  [API 网关 Kong]
}

node "Kubernetes 集群 (prod)" {
  [订单服务]
  [库存服务]
  [支付服务]
  [用户服务]
  [Nacos 注册中心]
  queue "RocketMQ" as MQ
}

node "数据层" {
  database "MySQL 一主两从" as MySQL
  database "Redis Cluster 三主三从" as Redis
  database "Elasticsearch" as ES
}

node "运维观测" {
  [Prometheus + Grafana]
  [Filebeat 日志采集 → ELK]
}

[Web / App] --> [SLB 负载均衡]
[SLB 负载均衡] --> [API 网关 Kong]
[API 网关 Kong] --> [订单服务]
[API 网关 Kong] --> [用户服务]
[订单服务] --> [支付服务]

[订单服务] ..> [Nacos 注册中心] : Dubbo RPC
[库存服务] ..> [Nacos 注册中心] : Dubbo RPC
[支付服务] ..> [Nacos 注册中心] : Dubbo RPC
[用户服务] ..> [Nacos 注册中心] : Dubbo RPC

[订单服务] --> MQ : 异步解耦
MQ --> [库存服务]

[订单服务] --> MySQL
[订单服务] --> Redis
[库存服务] --> Redis
[订单服务] --> ES

[订单服务] ..> [Prometheus + Grafana] : 指标采集
[订单服务] ..> [Filebeat 日志采集 → ELK] : 日志

@enduml

PlantUML 的优势在这：node { } 天然表达部署边界，queue / database 是带语义的元件类型，: Dubbo RPC 可以给边加文字标签。画部署图，PlantUML 比 Mermaid 更对口。

四、实测 A：PicDoc

​​​​​​​

范式：AI 文字直出，粘贴文本 → 选图例类型 → 生成 → 可二次编辑

操作流程

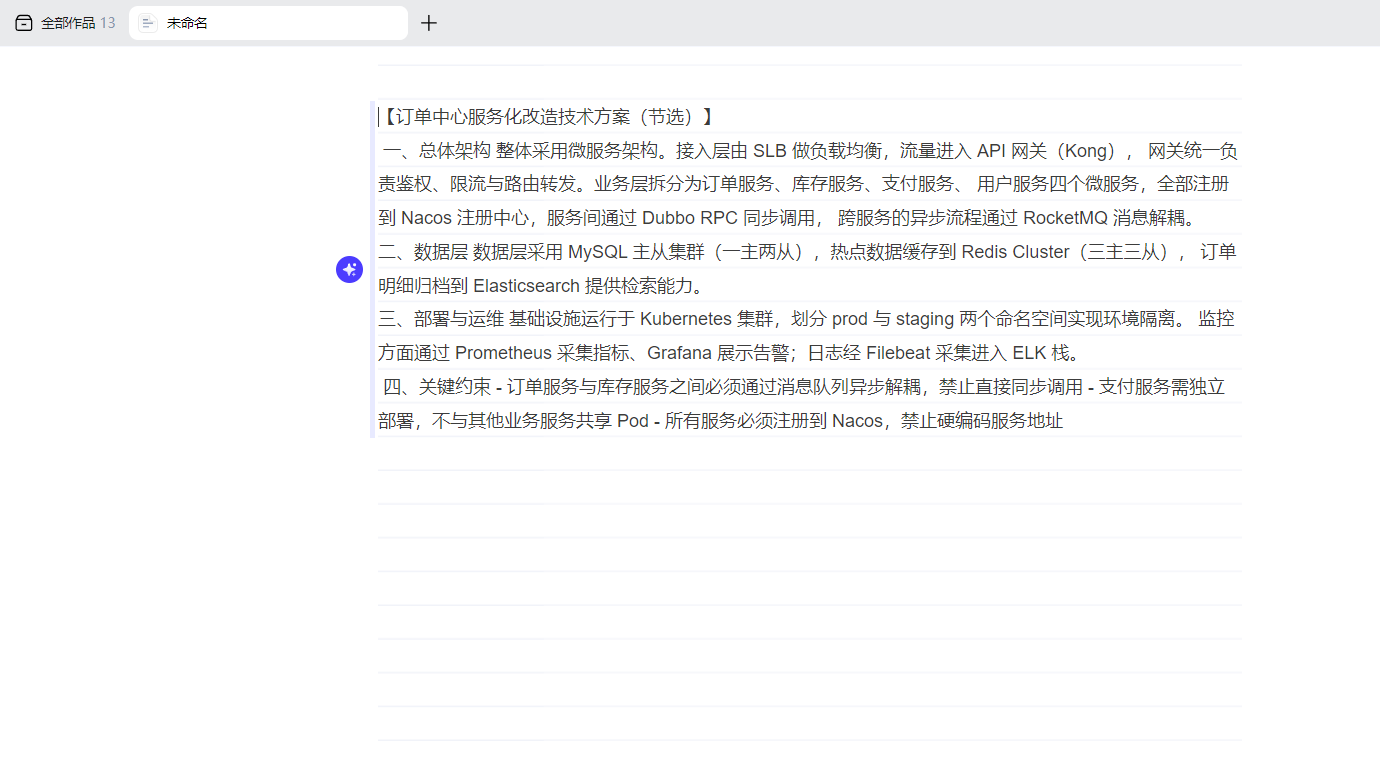

1. 把 2.1 节素材粘进编辑区

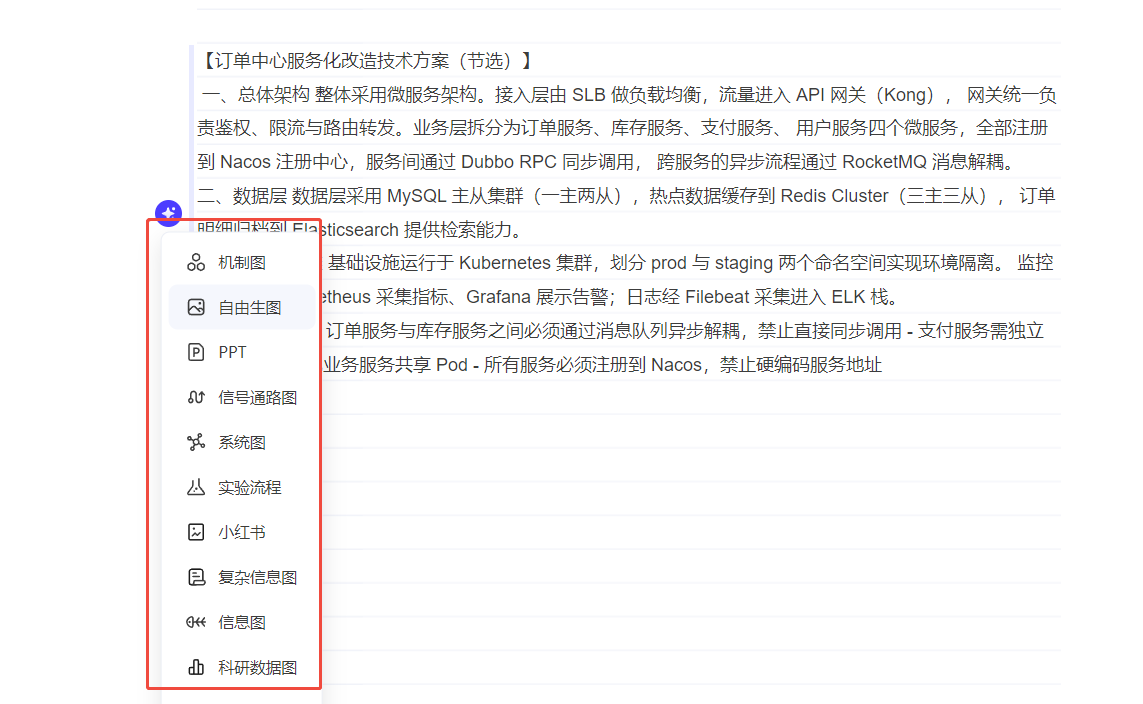

2. 选择「自由生图」输入层级架构图 / 流程图生图要求

1. 生成，查看结构
2. 用编辑功能修正

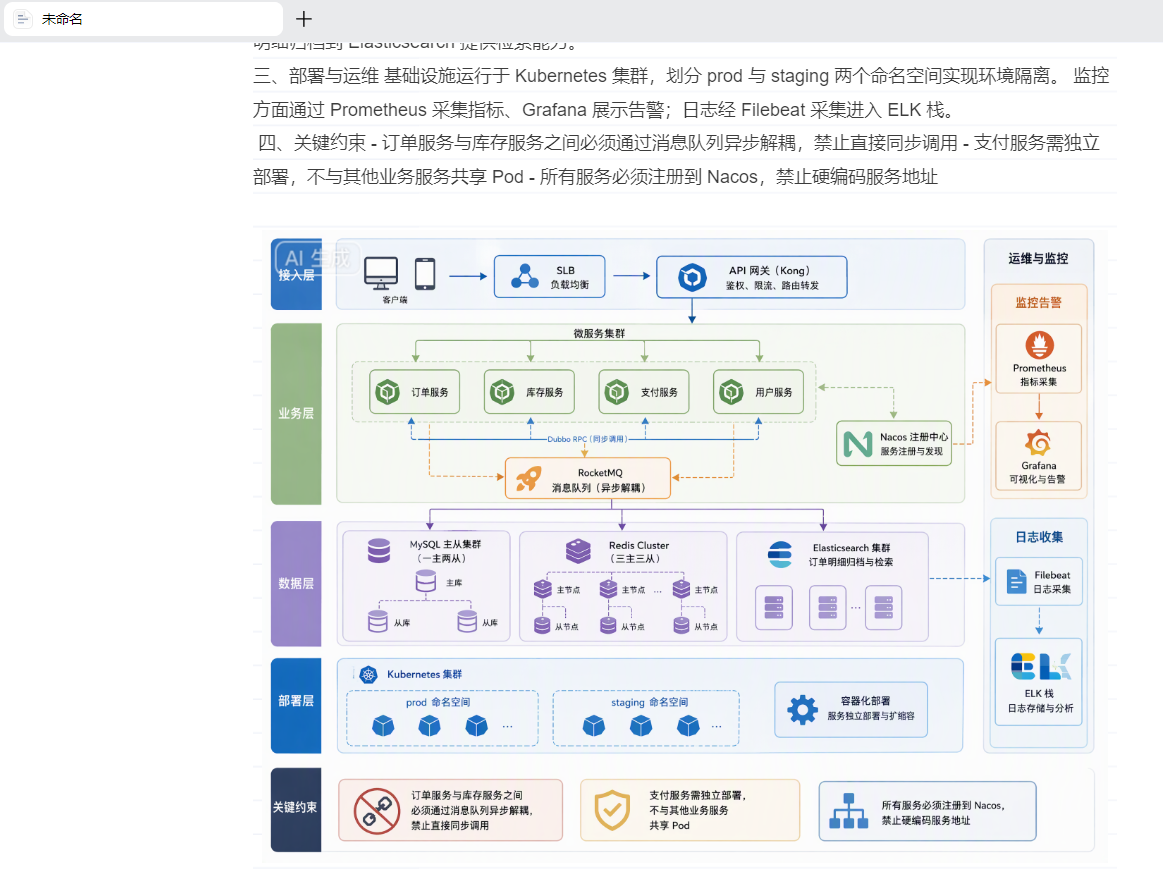

实测表现

结构还原度 ：接入层/业务层/数据层能被拆出来，分层基本正确。4 分。 分组逻辑符合中文技术文档的表达习惯，这一点比海外工具好------中文术语（"一主两从""三主三从"）不会被乱翻。

元素完整性 ：14 个组件大致都能出现，但偏冷门的组件（Filebeat、Grafana）偶尔会被合并进"运维"一个大框里 。用于评审需要手动展开。4 分。

关系正确性 ：调用方向基本对，但同步/异步区分不稳定 ------Dubbo 和 RocketMQ 容易被画成同一种线。3 分。

约束还原度 ：这是短板。"订单与库存禁止同步调用"这条，大概率会被画成一根普通的调用箭头 。原因是这类约束在原文里是"禁止"句式，而可视化模型天然倾向于画"存在的关系"，不擅长画"不存在的关系"。2 分。

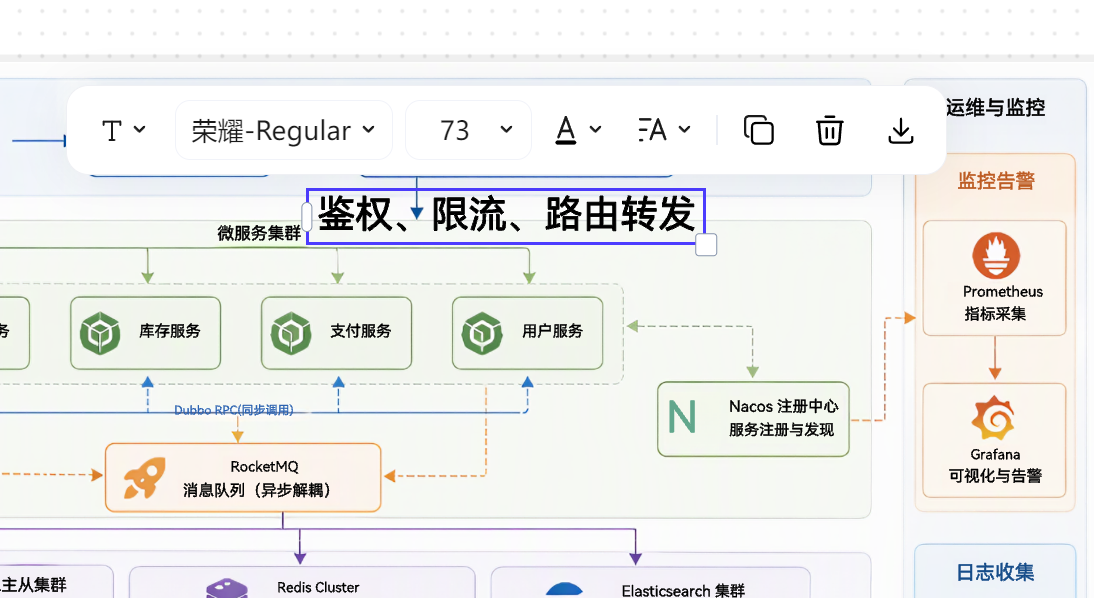

可编辑性 ：这是它的强项。生成后支持文本分层编辑、添加文字、局部修改、涂抹消除、抠图、上传图片、形状绘制。也就是说，AI 出的错你可以就地改掉，不用重画 。5 分。

工程化能力 ：导出图片格式，可进 PPT / 文档。但它不是文本产物，无法直接入 Git 做 diff ，也不能随文档自动重生成。3 分。

额度

注册赠送额度。先跑几张看效果不用付费。

小结

适合"快速出一张能看、还能改的图"。 如果你要的是评审前 30 分钟把想法可视化、并且接受人工补约束，它是最省时间的选择。但别指望它替你记住架构约束。

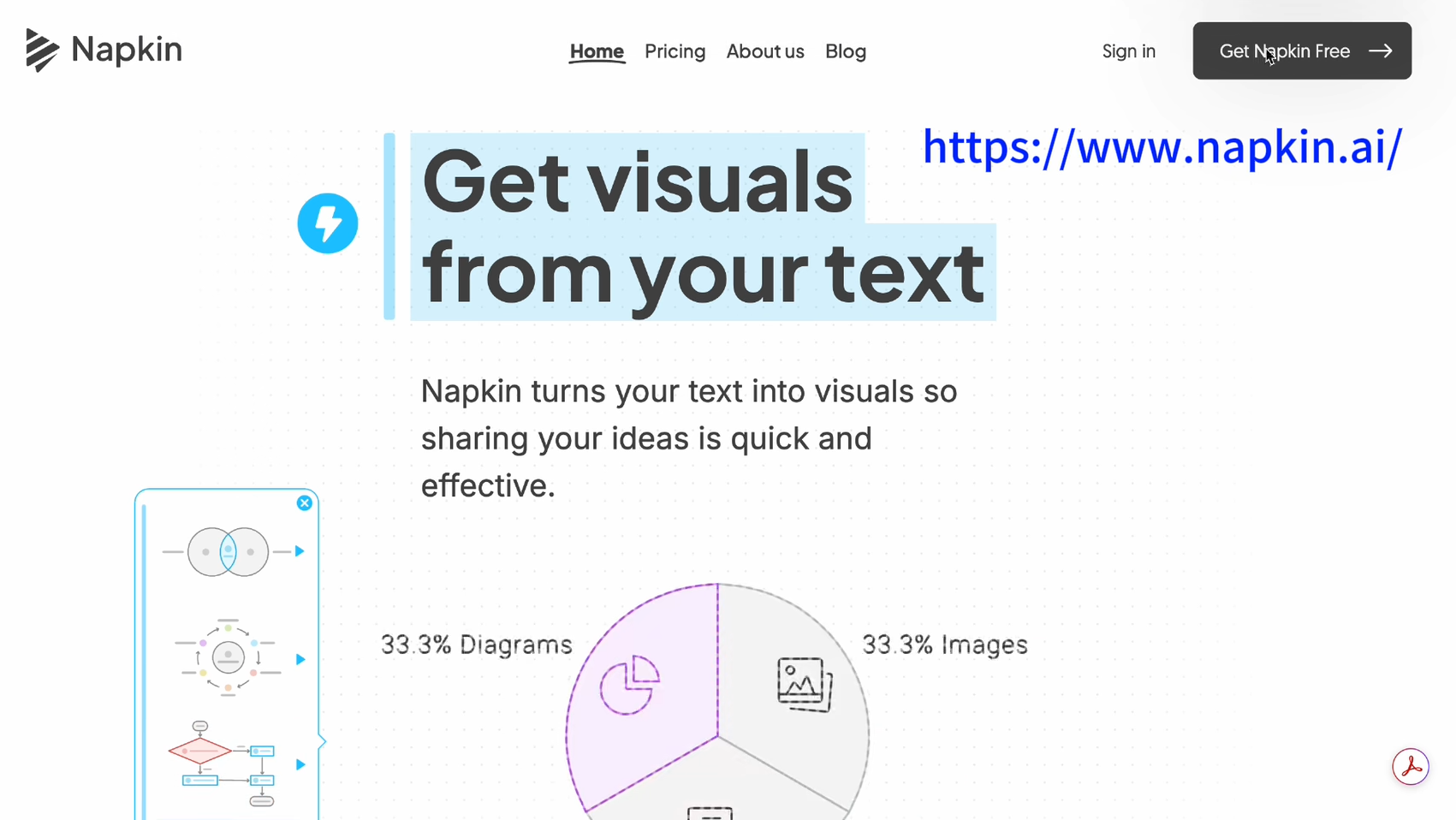

五、实测 B：Napkin AI

范式：粘贴文字 → 选中 → 生成多个视觉方案 → 选一个改

实测表现

结构还原度 ：分层能做到，会一次给多个备选布局让你挑。4 分。

元素完整性 ：英文技术名词（Kong、Nacos、RocketMQ、Elasticsearch）识别没问题，但偏运维的组件容易被省略或概括成"Monitoring" 。中文文档里的表述理解弱于英文。3 分。

关系正确性 ：同样存在同步/异步不区分的问题。3 分。

约束还原度 ：和 A 一样的问题，"禁止"型约束基本丢失。2 分。

可编辑性 ：生成结果可编辑（改颜色、图标、标签、布局）。4 分。

工程化能力 ：明显弱项。SVG / PPT 导出需要付费版，免费版导出带 Napkin 水印 。不能入 Git。2 分。

额度（核对至 2026 年 10 月）

• Free：每周 500 AI credits，约 1 credit/词，编辑与文件导入不限量，PNG/PDF 导出不限量
• Plus：$9--12/人/月，10,000 credits/月，解锁 PPT/SVG、去水印
• 生成需在桌面浏览器操作

小结

适合"英文汇报、示意图草稿"。免费额度确实大方。但对国内技术评审场景，中文理解和工程化能力都不如代码派。

六、实测 C：Mermaid + LLM（开发者主流路线）

范式：让 LLM 把方案文字翻译成 Mermaid 代码，代码即图。

操作流程

把 2.1 节素材 + 一段提示词交给任意 LLM（DeepSeek / 通义 / GLM / GPT 均可），让它直接吐 Mermaid 代码，然后把代码粘进 mermaid.live 或 IDE 预览。

关键点：提示词必须写约束

这是实测里最重要的一个发现 。用普通提示词，LLM 和 AI 画图工具有一样的毛病------会画出 O --> S 直连。

但只要你在提示词里显式声明约束，代码派能精确命中。这是我验证过的提示词写法：

请把下面的技术方案转换为 Mermaid flowchart 代码。

要求：
1. 按接入层 / 业务层 / 数据层 / 运维观测 分为四个 subgraph
2. 实线表示同步调用（Dubbo RPC），虚线表示异步消息（RocketMQ）
3. 【重要】严格遵守文中的负面约束：
   - 若原文写明"禁止直接同步调用"，则两个服务之间不得存在直接连线，
     必须经由消息队列中转
   - 被声明"独立部署"的服务，在图注中标明，不要与其他服务放入同一 subgraph
4. 数据库节点用 [( )] 圆柱形状
5. 只输出 Mermaid 代码，不要解释

方案原文：
<粘贴 2.1 节素材>

实测表现

结构还原度 ：显式要求分 subgraph 后，分层准确。5 分。

元素完整性 ：基本不漏，个别长尾组件（Filebeat）可能丢。4 分。

关系正确性 ：要求区分线型后能正确区分，但默认情况仍会混用 。3--4 分（取决于提示词质量）。

约束还原度 ：这是代码派唯一的胜出项。 显式声明后，LLM 会正确画出 O --> MQ --> S 且不画 O --> S。3--4 分（提示词写对才有）。

可编辑性 ：改代码即改图，改一个标签就是改一行文本。5 分。

工程化能力 ：全面胜出。文本入 Git、diff 有意义、可导 SVG、可进 CI、文档改了图能重新生成。5 分。

小结

对开发者来说，这是综合可用度最高的路线。 代价是你要会写提示词、要懂一点 Mermaid 语法。

七、实测 D：PlantUML

范式 ：文本 DSL，node / queue / database 带语义。

实测表现与 C 类似，但有两个差异：

优势 ：node { } 天然表达部署边界，"支付服务独立 Pod""prod/staging 隔离"这类部署约束表达更自然；queue / database 是语义化元件，不用自己画形状；: 标签 给边加文字比 Mermaid 直观。画部署图比 Mermaid 更对口。

劣势 ：依赖 Java 运行时；语法比 Mermaid 略繁琐；GitHub Markdown 不原生渲染 PlantUML（Mermaid 原生支持），对"图要跟着 README 走"的场景不友好。

评分：结构 5 / 元素 4 / 关系 4 / 约束 3 / 可编辑 4 / 工程化 5。

八、可用度横向评分表

维度（5 分制）	手工基线	PicDoc	Napkin AI	Mermaid+LLM	PlantUML
结构还原度	5	4	4	5	5
元素完整性	5	4	3	4	4
关系正确性	5	3	3	4	4
约束还原度	5	2	2	4	3
可编辑性	5	5	4	5	4
工程化能力	5	3	2	5	5
合计	30	21	18	27	25

说明 ：Mermaid+LLM 的"约束还原度 4 分"是有前提的------提示词里必须显式声明约束。不给约束，它会掉到 2 分。

九、实测结论：AI 现在能做什么、不能做什么

跑了四款之后，结论比想象中清晰：

✅ AI 已经能做好的

1. 把一段平铺文字变成分层结构。这是最大的价值，省掉的是拖方块的时间。
2. 元素枚举。方案里提到的组件基本不会漏。
3. 出图速度。从粘贴到成图几十秒，相比手工 40 分钟，量级差异。
4. 给非技术干系人看的示意图。评审会上给产品/业务方看的那张图，AI 出的完全够用。

❌ AI 目前做不到的

1. 还原"禁止"型约束 。这是本次实测最重要的发现。AI 擅长画"存在什么"，不擅长画"不存在什么"，而架构约束恰恰大量以否定式出现。
2. 区分同步/异步语义。除非你显式要求，否则两种调用会被画成一样的线。
3. 表达部署细节。Pod 隔离、命名空间、副本数------这些是部署图的正文，AI 基本不处理。
4. 产出可工程化的产物。图片无法 diff、无法随文档自动重生成，图和文字依然是两份东西。

一句话判断标准

如果你的图是为了"让人看懂结构" → AI 完全够用。

如果你的图是为了"过架构评审" → AI 只能出骨架，约束必须人工补。

换句话说，现阶段的技术方案图工具，定位应该是"骨架生成器"而不是"成品生成器"。把它当成一个能省下拖方块时间、但不会替你做架构判断的助手，体验会好很多；指望着一键出图直接过会，一定会失望。

十、落地：把出图嵌进方案评审流程

基于以上结论，我现在的实际流程是这样的，供参考：

10.1 三步走流程

第 1 步：方案文字先写"分层小标题"
   ↓  用 一、总体架构 / 二、数据层 / 三、部署运维 这样的结构
第 2 步：AI 出骨架
   ↓  要快+可改 → PicDoc；要工程化 → LLM 生成 Mermaid（提示词带上约束）
第 3 步：人工补约束（不可省略）
      检查三件事：① 有没有不该出现的直连 ② 同步/异步线型对不对
      ③ 部署隔离有没有表达

第 3 步是必须的，也是 AI 目前无法替代的一步。 我建议把它做成 checklist 贴在评审模板里。

10.2 让图和文档保持同步（代码派专属）

如果你选 Mermaid 路线，可以做到的终极形态是：文档改了，图自动重生成。把图写进 Markdown，用 CI 渲染：

# 安装渲染器
npm install -g @mermaid-js/mermaid-cli

# 渲染
mmdc -i docs/arch.mmd -o docs/arch.svg -w 1600

GitHub / GitLab 更省事：直接在 .md 里写 ```mermaid 代码块，平台原生渲染，根本不用本地出图。这是"图和文字永不脱节"的唯一可靠解法。

10.3 一个实用建议：约束单独成段

写方案时，把架构约束单独列成「关键约束」小节（就像 2.1 节素材那样）。好处有两个：

• AI 更容易识别到这是约束（而不是混在描述里被忽略）
• 评审时对照检查也有据可依

附录：语法校验脚本

文中 Mermaid / PlantUML 基线代码用下面的脚本做了结构校验（subgraph/end 配对、引号括号均衡、边定义计数），读者可直接复用：

import sys

def check_mermaid(path):
    lines = [l.strip() for l in open(path, encoding="utf-8").read().splitlines() if l.strip()]
    sg = sum(1 for l in lines if l.startswith("subgraph"))
    en = sum(1 for l in lines if l == "end")
    src = "\n".join(lines)
    edges = sum(1 for l in lines if "-->" in l or ".->" in l)
    ok = (sg == en
          and src.count('"') % 2 == 0
          and src.count("[") == src.count("]")
          and src.count("(") == src.count(")"))
    print(f"[Mermaid] subgraph={sg} end={en} 边数={edges} 通过={ok}")
    return ok

def check_plantuml(path):
    src = open(path, encoding="utf-8").read()
    lines = [l.strip() for l in src.splitlines() if l.strip()]
    edges = sum(1 for l in lines if "-->" in l or "..>" in l)
    ok = (lines[0] == "@startuml" and lines[-1] == "@enduml"
          and src.count("{") == src.count("}"))
    print(f"[PlantUML] 节点块={sum(1 for l in lines if l.startswith('node '))} "
          f"边数={edges} 通过={ok}")
    return ok

if __name__ == "__main__":
    sys.exit(0 if all([check_mermaid(sys.argv[1]), check_plantuml(sys.argv[2])]) else 1)

用法：

python check_arch.py baseline.mmd baseline.puml
# 输出：[Mermaid] subgraph=5 end=5 边数=16 通过=True
#       [PlantUML] 节点块=5 边数=17 通过=True

如果这篇对你有用，欢迎点赞收藏。 你用什么工具画架构图？有没有被评审追问过图上的箭头？评论区聊聊，我会把高频问题补进 FAQ。

说明：额度与能力信息核对至 2026 年 10 月，以各工具官网实时页面为准。本文不含付费推广。
