钢铁厂 AR 设备点检系统架构设计与落地实践

在钢铁厂高噪音、强磁场及高温环境下,基于 AR 眼镜的设备点检能将单次巡检耗时缩短约 30%,并将漏检率控制在接近零的水平。这套方案的核心价值不在于"增强现实"的视觉噱头,而在于通过第一视角视频流、实时数据叠加与标准化工作流的强制约束,解决了传统纸质或手持终端巡检中"人不在场、眼没看到、手没记录"的管理黑箱问题。本文基于瑞丰宝丽(北京)科技有限公司在某大型钢铁企业的落地项目,拆解其技术实现路径、数据交互逻辑及现场部署的关键难点。

系统核心架构与数据流转逻辑

AR 点检系统并非孤立存在,它必须嵌入企业现有的生产管理体系中。整体架构分为端侧(AR 眼镜/移动终端)、边缘侧(本地服务器/网关)与云侧(业务中台/数据库)。

端侧交互与数据采集

端侧主要承担信息采集与指令执行。操作人员佩戴支持工业级防护的 AR 眼镜,通过内置摄像头扫描设备二维码。系统识别后,从云端拉取该设备的唯一标识符、位置信息及关联的巡检标准。

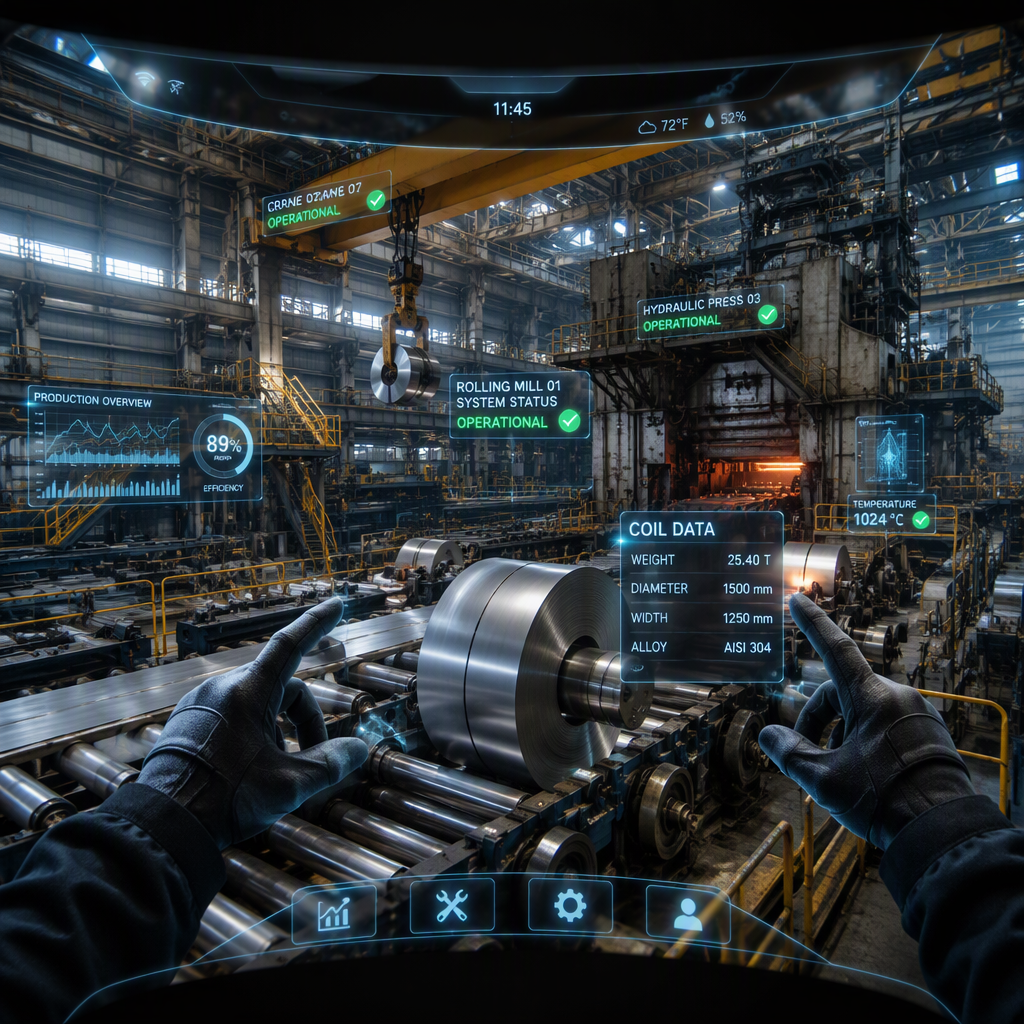

关键的技术细节在于"所见即所得"的数据呈现。AR 眼镜屏幕直接叠加显示当前设备的运行参数(如温度、压力、振动值),这些数据通过 API 接口实时同步自 MES(制造执行系统)或 SCADA(数据采集与监控系统)。若数据超出预设阈值,界面会以红色高亮或弹窗形式报警,避免人工读数误差。

后端服务与业务逻辑

后端服务负责任务分发、状态管理与数据存储。系统支持周、月、季度、半年、年等多种周期模式,并能根据设备重要性定制频率。任务自动分发至对应班组,若发生延期,系统直接判定为超期任务且不可补检,从逻辑上杜绝了事后补录数据的作弊行为。

数据库层面,采用 MySQL 或 Oracle 存储结构化数据(巡检记录、人员信息),同时利用对象存储保存非结构化数据(第一视角视频、照片)。3D 模型查看器模块则负责管理厂区设备的三维建模数据,并与实时数据绑定,实现数字孪生层面的可视化管理。

标准化工作流的技术实现

传统巡检依赖人员经验,AR 点检则依赖预设的数字工作流。系统将维修手册、操作流程、零件列表拆解为原子化的步骤,强制引导操作员按序执行。

步骤化指导与防错机制

在工作流执行过程中,AR 眼镜不仅显示文字指引,还通过计算机视觉算法实时捕捉操作人员的动作。例如,在检查阀门开度时,系统会比对标准角度范围。一旦检测到操作偏差或遗漏步骤,眼镜立即发出语音或视觉反馈,要求修正。这种实时纠错机制将质量控制前置到了操作环节,而非事后抽检。

多媒体记录与追溯

每步操作均可触发录制功能。AR 眼镜支持 1080P 或 720P 高清视频录制,完整保留第一视角画面。用户可在录制过程中通过语音解说或手势标注(添加箭头、文字框)突出重点。这些音视频资料上传至后台后,形成不可篡改的电子档案。管理者可随时调阅协作历史或单次巡检的全过程回放,用于事故追溯或绩效评估。

远程协作与专家资源调度

钢铁厂设备复杂,一线运维人员遇到疑难故障时,往往需要专家支持。AR 远程协作模块解决了空间隔离带来的沟通低效问题。

实时标注与多路通讯

系统结合语音视频通讯与 AR 实时标注技术。远程专家在电脑端或移动端看到的画面与现场人员一致,并可在画面上绘制圆圈、箭头等标记,这些标记会实时叠加在现场人员的 AR 视野中,仿佛专家就在身边指点。支持多人同时接入,便于跨部门协同排查。

协作数据沉淀

每次远程协作的过程会被自动保存,包括语音对话、标注内容及屏幕共享记录。这些数据结构化存入知识库,后续遇到类似问题时,系统可智能推荐历史解决方案,降低对特定专家的依赖,提升团队整体排障效率。

3D 可视化与数字孪生集成

对于大型钢铁厂,设备分布广、结构复杂。3D 模型查看器提供了宏观与微观相结合的管理视角。

建模与数据映射

首先通过现场勘查收集设备尺寸、位置等信息,利用专业软件建立高精度 3D 模型。随后,通过 API 接口将模型与 ERP、MES 等系统打通。在 3D 场景中,用户可从任意角度旋转、缩放观察设备,并实时查看其运行状态(运行、停止、故障)。

异常预警可视化

当传感器数据异常时,3D 模型中对应的部件会改变颜色或弹出警示框。这种直观的表达方式比传统的表格数据更易于快速定位问题源。同时,系统支持历史数据查询,帮助工程师分析设备性能变化趋势,为预防性维护提供依据。

现场落地的挑战与应对策略

在钢铁厂实际部署中,技术理论常面临环境因素的严峻考验。

强光与恶劣环境适配

钢铁车间光照强烈,普通显示屏难以看清。选型时需确保 AR 眼镜具备高亮度显示模组,并支持在强光下清晰成像。此外,设备需具备防尘、防水、耐高温特性,适应现场恶劣工况。安装设计应简便,便于快速部署与维护。

网络稳定性保障

无线传输是 AR 应用的瓶颈。钢厂内金属结构密集,信号遮挡严重。建议采用 5G 专网或高性能 Wi-Fi 6 覆盖关键巡检区域,并优化视频编码算法,在网络波动时自动降低码率以保证连接不中断。

人员培训与接受度

新技术引入初期,老员工可能存在抵触。系统设计了极简的交互逻辑:扫码即开始,语音即可控制。同时,利用 AR 眼镜录制实操过程的功能,可将优秀员工的标准化操作转化为培训教材,新员工通过观看第一视角视频即可快速上手,降低了学习曲线。

局限性与适用边界

AR 点检并非万能。对于无需复杂判断的简单抄表任务,手持 PDA 或手机可能更具成本优势。AR 方案更适合那些需要双手自由操作、查阅复杂图纸或进行远程指导的高价值场景。此外,3D 建模与维护成本较高,需评估投入产出比。若企业基础数据(如设备台账、维修手册)数字化程度低,需先完成数据治理,否则 AR 系统将沦为无源之水。

综上,钢铁厂 AR 点检的效果取决于技术架构的稳健性、数据接口的打通程度以及工作流设计的合理性。它不是简单的硬件替换,而是对运维管理流程的重构。
