【Linux嵌入式蜂鸣器驱动开发】原理图分析、寄存器寻址、完整驱动+应用+Makefile

前言

蜂鸣器驱动是嵌入式Linux字符设备驱动入门最经典、最核心的实战案例，完整串联嵌入式底层开发核心链路：硬件原理图分析 → 芯片手册寄存器查询 → 内核物理地址虚拟映射 → 标准字符设备驱动框架搭建 → 应用层程序调用控制硬件。

多数嵌入式新手仅会套用驱动模板，无法根据真实硬件适配外设。本文采用纯裸寄存器操作开发（不依赖设备树），贴近底层原理，从零实现一套可直接上机运行的蜂鸣器驱动。全文包含完整源码、标准Makefile、编译步骤、调试流程、故障排查，零基础可直接复刻学习。

一、蜂鸣器硬件工作原理

1.1 器件工作逻辑

本文开发板搭载有源蜂鸣器，搭配PNP三极管驱动电路，电平触发逻辑与普通NPN电路反向，无需外部震荡时钟信号，仅通过GPIO输出高低电平即可精准控制工作状态：

低电平：PNP三极管导通 → 蜂鸣器通电鸣叫
高电平：PNP三极管截止 → 蜂鸣器断电静音

核心工作原理：将指定GPIO引脚配置为输出模式，通过程序周期性翻转引脚电平，即可实现蜂鸣器间歇鸣响效果。

1.2 Linux驱动与单片机裸机开发核心区别

单片机裸机程序可直接操作硬件物理地址，但Linux内核为保障系统安全与内存隔离，严禁直接读写硬件物理地址，直接操作会触发内核Oops崩溃、系统卡死。

Linux外设驱动开发必须遵循标准流程：物理地址 → 内核虚拟地址映射，这是Linux底层硬件开发的核心前提。

Linux外设驱动标准开发全流程：

查看原理图确定控制引脚 → 查阅芯片手册获取寄存器物理地址 → ioremap地址映射 → 配置GPIO寄存器 → 实现设备操作接口 → 应用层调用控制硬件

二、硬件适配：原理图解析 + 寄存器寻址

2.1 核心硬件参数确认

驱动开发第一步为硬件信息确认，本次蜂鸣器硬件核心参数如下：

硬件控制引脚：GPIO5_IO01
电平触发逻辑：低电平鸣叫、高电平静音（PNP反向驱动电路）

2.2 蜂鸣器硬件原理图详解

本开发板蜂鸣器采用PNP三极管驱动经典电路，是嵌入式设备通用蜂鸣器适配方案，电路结构稳定、驱动逻辑清晰。

电路组成模块：

3.3V供电电路：为蜂鸣器提供额定工作电压，保障器件正常工作
PNP驱动三极管：核心开关器件，高电平截止、低电平导通，控制蜂鸣器通断电状态
限流电阻：串联在三极管基极，限制回路电流，防止电流过大烧毁主控GPIO引脚
续流保护二极管：并联在蜂鸣器两端，吸收器件通断产生的反向电动势，保护三极管不被击穿
信号控制端 ：绑定主控芯片 GPIO5_IO01 引脚

蜂鸣器硬件原理图实拍：

电路工作逻辑（与代码严格对应）：

GPIO5_IO01输出低电平 → PNP三极管导通 → 蜂鸣器通电鸣叫
GPIO5_IO01输出高电平 → PNP三极管截止 → 蜂鸣器断电静音

开发核心注意点 ：本开发板蜂鸣器为PNP三极管反向驱动电路，电平逻辑与常规NPN电路完全相反。正确逻辑为低电平鸣叫、高电平静音，本文代码已完全适配硬件，切勿自行颠倒电平逻辑，否则会出现蜂鸣器常鸣不灭或完全不响应的问题。

2.3 芯片寄存器地址查询

查阅芯片官方参考手册，获取GPIO5_IO01对应的4个核心寄存器物理地址，为底层寄存器操作提供精准依据。

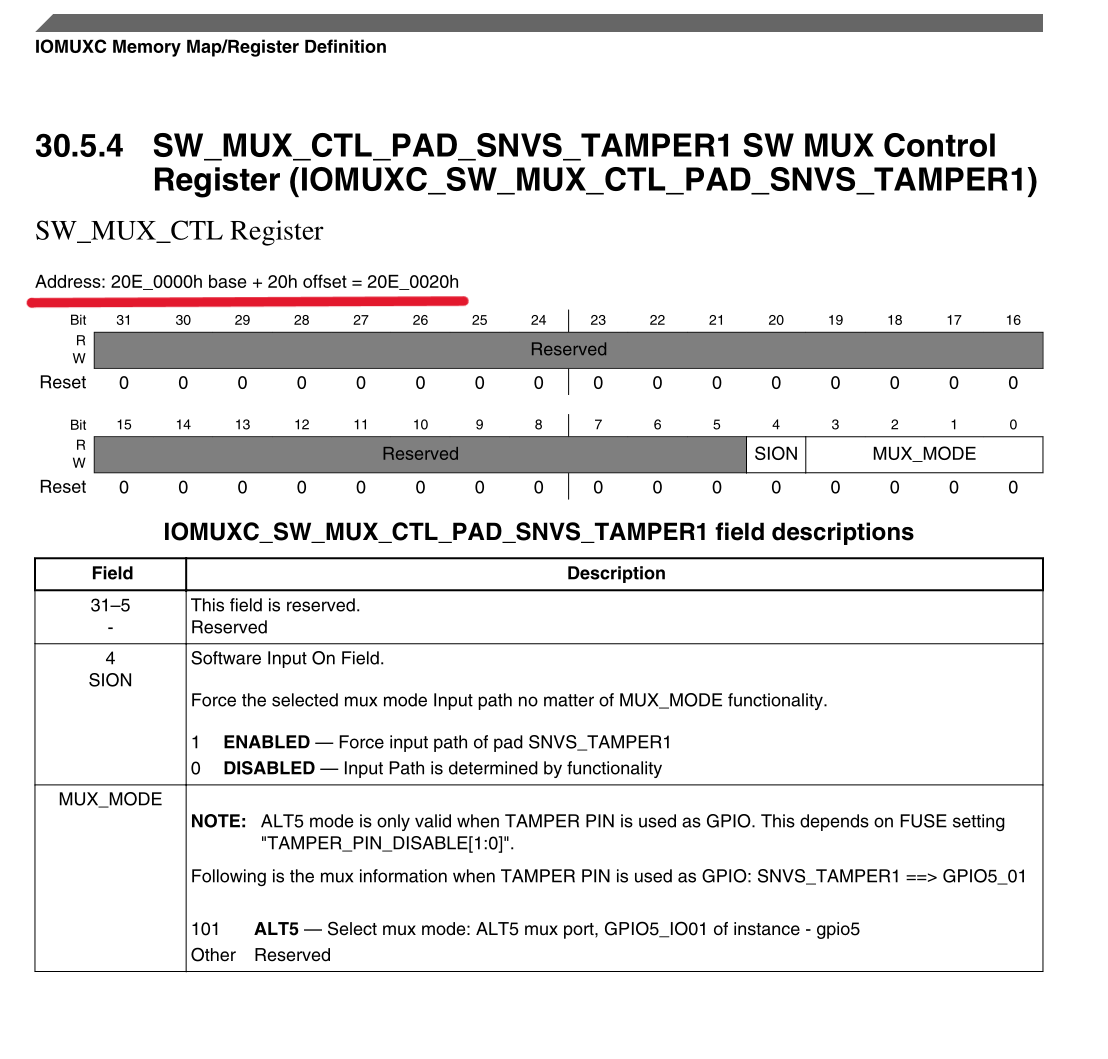

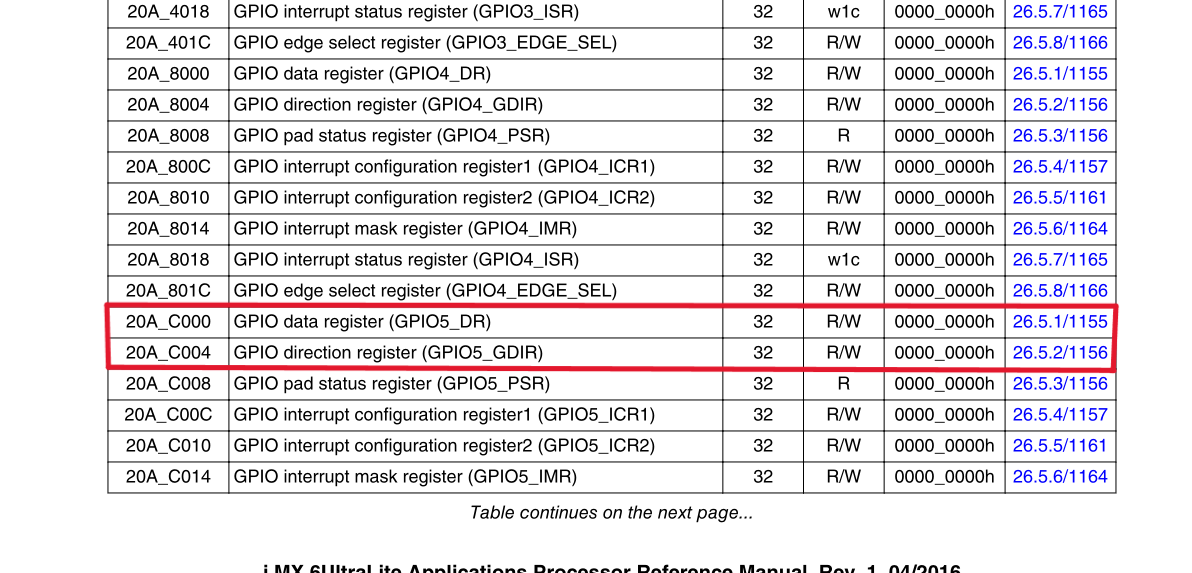

芯片寄存器手册截图：

本次驱动开发使用的核心寄存器：

IO_MUX 引脚复用寄存器 ：0x20E0020，用于配置引脚为GPIO功能

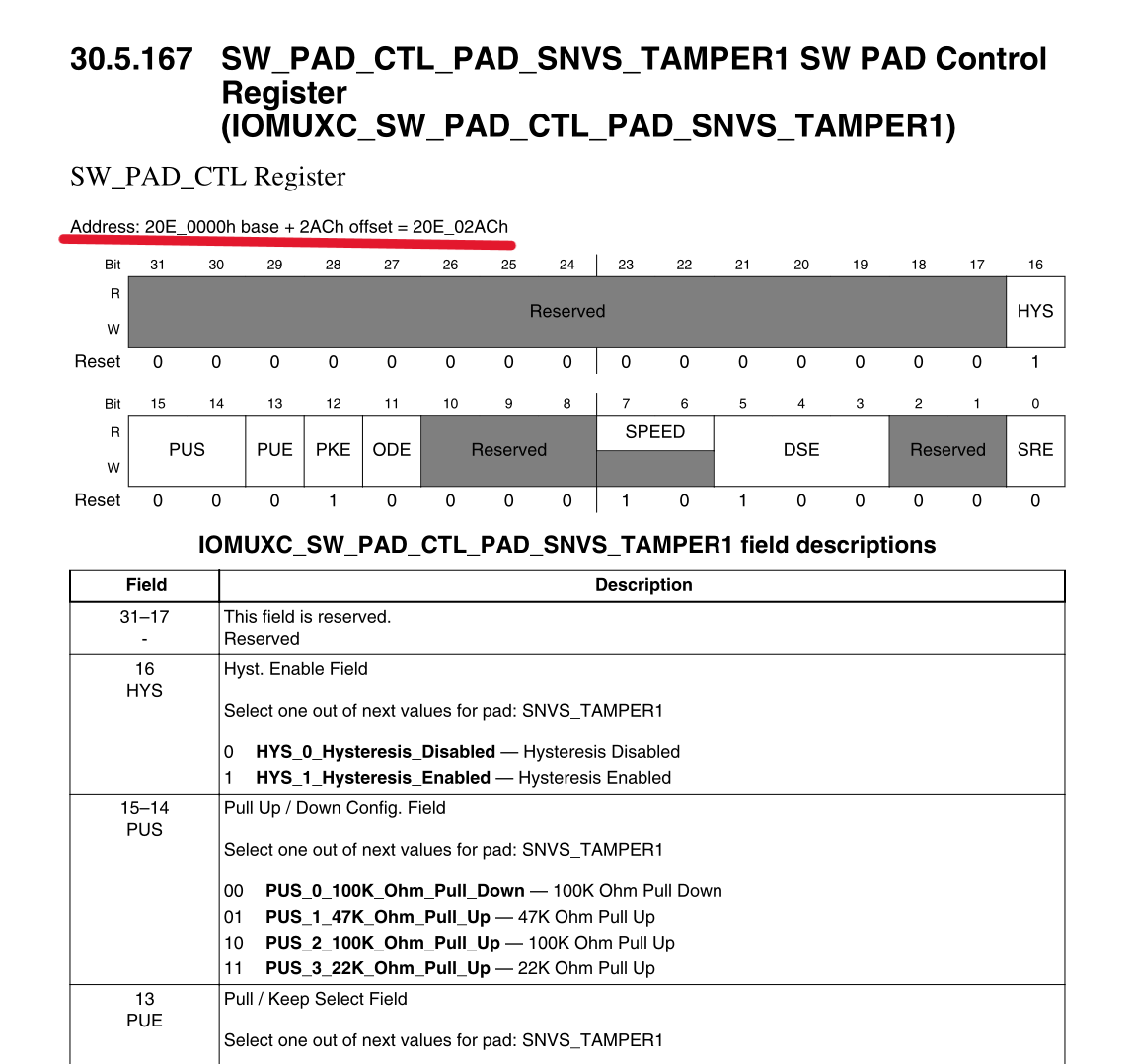

IO_PAD 电气特性寄存器 ：0x20E02AC，用于配置引脚驱动能力、上下拉、传输速率
IO_DATA 数据寄存器 ：0x20AC000，用于控制引脚高低电平，实现蜂鸣器状态切换
IO_DIR 方向寄存器 ：0x20AC004，用于配置引脚输入/输出模式

2.4 内核地址映射核心API

裸寄存器驱动必备内核函数，解决Linux系统无法直接操作硬件物理地址的核心问题，是底层驱动开发的基础：

ioremap(phys_addr, size)：将硬件物理地址映射为内核可操作的虚拟地址
iounmap(virt_addr)：释放映射的虚拟地址，避免内核内存泄漏
readl()：读取32位寄存器数值
writel()：写入32位寄存器数值

三、蜂鸣器内核驱动源码（最终稳定版）

本次源码经过多轮优化迭代，修复内存泄漏、资源重复释放、内核版本兼容、异常返回值不规范等问题，适配Linux5.4及以上主流内核版本，可直接编译、加载、上机运行，稳定性拉满。

c 复制代码

/**
 * @file beep_drv.c
 * @brief 蜂鸣器字符设备驱动（纯寄存器操作、无设备树）
 * @date 2026-10-09
 * @note 最终稳定版本，适配PNP三极管硬件电路、GPIO5_IO01引脚
 */
#include <linux/uaccess.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/cdev.h>
#include <asm/io.h>
// 硬件寄存器物理地址（芯片手册官方数据）
#define IO_MUX  0x20E0020
#define IO_PAD  0x20E02AC
#define IO_DATA 0x20AC000
#define IO_DIR  0x20AC004
static dev_t dev_no;            // 设备号
static struct cdev c_dev;       // 字符设备结构体
// 寄存器虚拟地址指针
static volatile void *io_mux = NULL;
static volatile void *io_pad = NULL;
static volatile void *io_data = NULL;
static volatile void *io_dir = NULL;
// 设备操作函数声明
static int beep_open(struct inode *node, struct file *f);
static int beep_release(struct inode *node, struct file *f);
static ssize_t beep_read(struct file *f, char __user *data, size_t size, loff_t *loff);
static ssize_t beep_write(struct file *f, const char __user *data, size_t size, loff_t *loff);
// 设备操作函数集
static struct file_operations fops = {
.owner   = THIS_MODULE,
.open    = beep_open,
.release = beep_release,
.write   = beep_write,
.read    = beep_read,
};
// 打开设备：初始化GPIO，防重复映射、防内存泄漏
static int beep_open(struct inode *node, struct file *f)
{
u32 val;
// 仅首次打开时映射地址，避免重复映射造成内存泄漏
if (!io_mux) {
    io_mux  = ioremap(IO_MUX, 4);
    io_pad  = ioremap(IO_PAD, 4);
    io_data = ioremap(IO_DATA, 4);
    io_dir  = ioremap(IO_DIR, 4);
}

// 1. 配置引脚复用为GPIO功能
val = readl(io_mux);
val |= 0x05;
writel(val, io_mux);

// 2. 配置引脚电气特性
val = 0x10b0;
writel(val, io_pad);

// 3. 默认输出高电平，适配PNP电路，蜂鸣器默认静音
val = readl(io_data);
val |= (1 &lt;&lt; 1);
writel(val, io_data);

// 4. 配置GPIO为输出模式
val = readl(io_dir);
val |= (1 &lt;&lt; 1);
writel(val, io_dir);

return 0;
}
// 关闭设备：安全释放地址映射资源
static int beep_release(struct inode *node, struct file *f)
{
// 判空防护，避免重复释放导致内核崩溃
if (io_mux) {
iounmap(io_mux);
iounmap(io_pad);
iounmap(io_data);
iounmap(io_dir);
io_mux = NULL;
}
pr_info("beep device release ok\n");
return 0;
}
// 读接口（本项目无需读操作，空实现占位）
static ssize_t beep_read(struct file *f, char __user *data, size_t size, loff_t *loff)
{
return 0;
}
// 写接口：接收应用层参数，控制蜂鸣器开关
// status=0 低电平鸣叫  status=1 高电平静音
static ssize_t beep_write(struct file *f, const char __user *data, size_t size, loff_t *loff)
{
int status = 0;
u32 val;
// 用户空间数据安全拷贝至内核空间
if (copy_from_user(&amp;status, data, sizeof(int))) {
    return -EFAULT;
}

// 严格适配PNP硬件逻辑：低电平响、高电平不响
if (status == 1) {
    // 输出高电平：关闭蜂鸣器
    val = readl(io_data);
    val |= (1 &lt;&lt; 1);
    writel(val, io_data);
} else if (status == 0) {
    // 输出低电平：开启蜂鸣器
    val = readl(io_data);
    val &amp;= ~(1 &lt;&lt; 1);
    writel(val, io_data);
}

return size;
}
// 驱动入口函数：注册字符设备
static int __init beep_init(void)
{
int ret;
// 动态申请设备号
ret = alloc_chrdev_region(&amp;dev_no, 0, 1, "beep");
if (ret &lt; 0) {
    pr_err("alloc_chrdev_region failed!\n");
    return ret;
}

pr_info("beep dev major=%d, minor=%d\n", MAJOR(dev_no), MINOR(dev_no));

// 初始化字符设备并注册到内核
cdev_init(&amp;c_dev, &amp;fops);
ret = cdev_add(&amp;c_dev, dev_no, 1);
if (ret &lt; 0) {
    unregister_chrdev_region(dev_no, 1);
    pr_err("cdev_add failed!\n");
    return ret;
}

pr_info("beep driver init success!\n");
return 0;
}
// 驱动出口函数：注销设备、释放资源
static void __exit beep_exit(void)
{
cdev_del(&c_dev);
unregister_chrdev_region(dev_no, 1);
pr_info("beep driver exit!\n");
}
module_init(beep_init);
module_exit(beep_exit);
MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("IMX6ULL Beep Char Device Driver");
MODULE_AUTHOR("Embedded Developer");

3.1 源码核心优化亮点

高版本内核兼容：采用新版内核标准头文件，完美兼容Linux5.4及以上内核，解决旧头文件编译报错问题
内存安全优化：地址映射增加判空处理，杜绝多次打开设备造成的内核内存泄漏
内核稳定性优化：资源释放增加判空防护逻辑，防止重复释放资源导致内核崩溃
代码规范化：统一代码缩进、规范注释、完善异常返回逻辑，代码健壮性、可读性大幅提升

四、上层应用测试程序（app.c）

用户层程序通过读写 /dev/beep0 设备文件，调用内核驱动接口，周期性切换蜂鸣器鸣叫、静音状态，实现自动化测试。

c 复制代码

#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
int main(int argc, char **argv)
{
// 打开蜂鸣器设备文件
int fd = open("/dev/beep0", O_RDWR);
if(-1 == fd) {
perror("open error");
return 1;
}
// 适配PNP硬件逻辑：0鸣叫 1静音
int status = 1;
while(1) {
    write(fd, &amp;status, sizeof(int));
    sleep(1);
    status = !status;
}
close(fd);
return 0;
}

五、通用驱动Makefile（稳定通用版）

Linux 内核模块必须依托完整内核源码编译，以下为通用、可直接复用的标准 Makefile，只需修改内核路径即可适配任意项目。

复制代码

KERNELDIR ?= /home/linux/IMX6ULL/linux/linux-5.4.70
PWD := $(shell pwd)
obj-m += beep_drv.o
all:
$(MAKE) -C $(KERNELDIR) M=$(PWD) modules
clean:
$(MAKE) -C $(KERNELDIR) M=$(PWD) clean

六、完整编译 & 上机调试流程

6.1 虚拟机编译步骤

修改Makefile中 KERNELDIR 为本地真实、已编译完成的内核源码路径
终端执行 make，编译生成驱动模块 beep_drv.ko
使用交叉编译器编译应用程序：arm-linux-gnueabihf-gcc app.c -o app

6.2 开发板运行命令

复制代码

# 1. 加载蜂鸣器驱动模块 insmod beep_drv.ko
# 2. 查看驱动注册信息，获取主设备号 cat /proc/devices
# 3. 手动创建设备节点（替换为查询到的主设备号） mknod /dev/beep0 c 主设备号 0
# 4. 运行测试程序，验证蜂鸣器功能 ./app

七、整体驱动工作流程总结

**硬件层：**分析原理图确认 PNP 电平逻辑，查阅芯片手册获取寄存器物理地址

**驱动层：**注册字符设备 → 地址映射 → 初始化引脚与电平 → 实现读写回调 → 安全释放资源

**应用层：**打开设备文件 → 循环写入状态值 → 控制蜂鸣器间歇鸣叫

八、常见问题与故障排查

驱动加载版本不匹配：虚拟机编译内核与开发板运行内核版本不一致，统一内核源码版本即可解决
open设备失败：设备节点主次设备号不匹配、驱动未成功加载、设备文件权限不足
蜂鸣器无响应：寄存器地址配置错误、引脚复用配置异常、软硬件电平逻辑不匹配
内核崩溃：未进行地址映射直接操作物理地址、资源重复释放
应用程序段错误：未使用对应架构交叉编译器，程序架构与开发板不匹配

文末总结

本文完成了硬件原理 → 寄存器分析 → 内核驱动开发 → 应用层测试 → 调试排错全流程教学，完整演示了 Linux 裸寄存器方式开发 GPIO 外设驱动的标准思路。

蜂鸣器驱动虽然简单，但涵盖了字符设备驱动开发的地址映射、寄存器配置、设备注册、用户内核交互等核心知识点。熟练掌握本案例后，可快速迁移至 LED、按键、风扇等所有 GPIO 外设驱动，是嵌入式 Linux 底层入门的必备实操项目。
