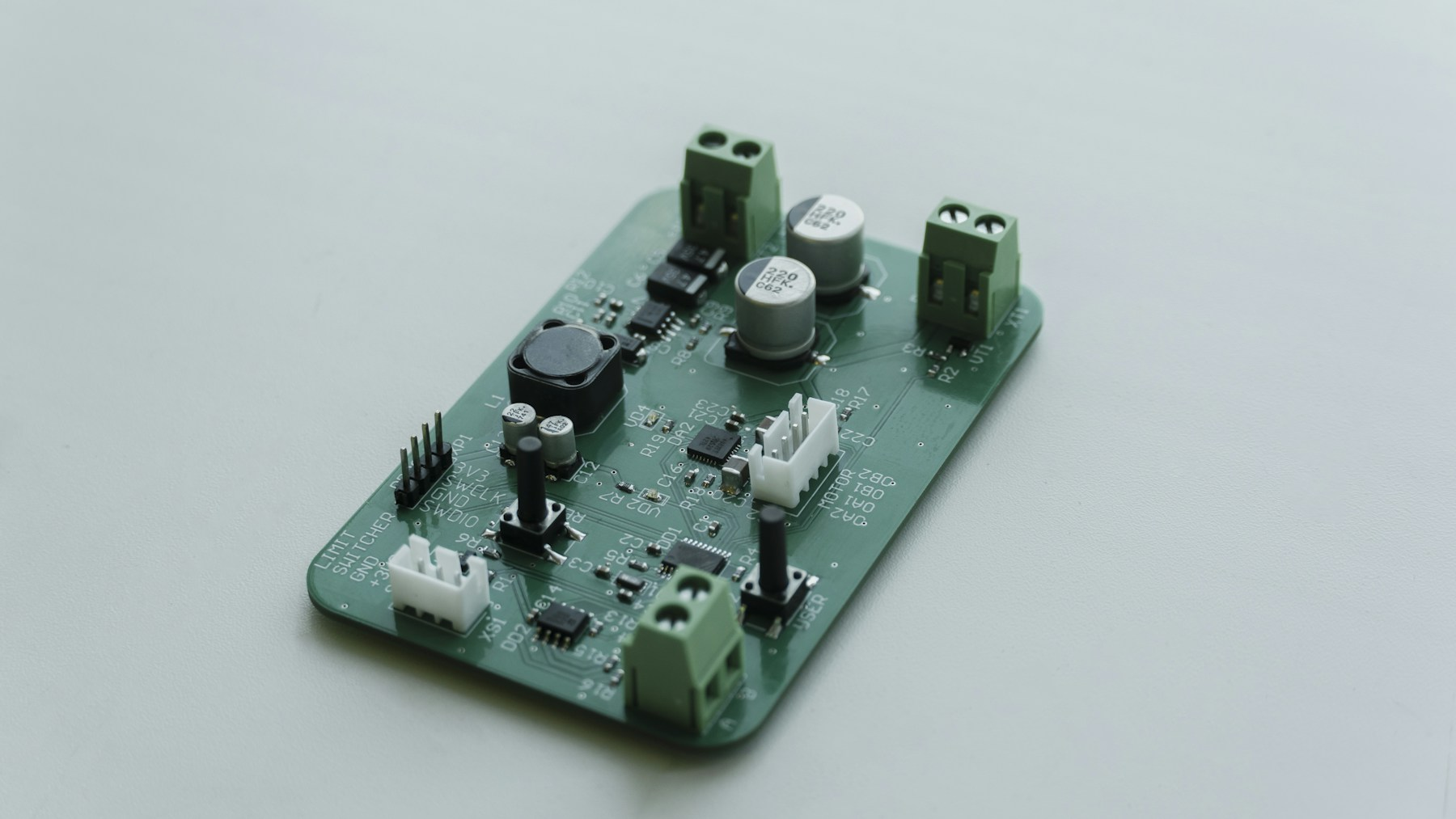

1. PCB 交付的难点，往往在阶段之间

一块板的交付通常不止一张 PCB 图。设计过程会涉及器件及封装数据、原理图网络、板层与布局、布线规则，以及后续的生产资料。器件替换或原理图调整后，工程师要确认受影响的数据是否已经复核，并确认交付文件来自哪一版设计。

这类问题不是"文件能否导出"这么简单。还需要区分三件事：

1. 设计数据正确性：原理图网络、器件封装、板上连接和约束是否通过工程审查。
2. 制造数据完整性：需要的铜层、阻焊、丝印、板框和钻孔数据是否齐全，格式是否符合板厂要求。
3. 交付包一致性 ：实际发出的文件是否来自已确认的版次，传递后是否被替换或损坏。

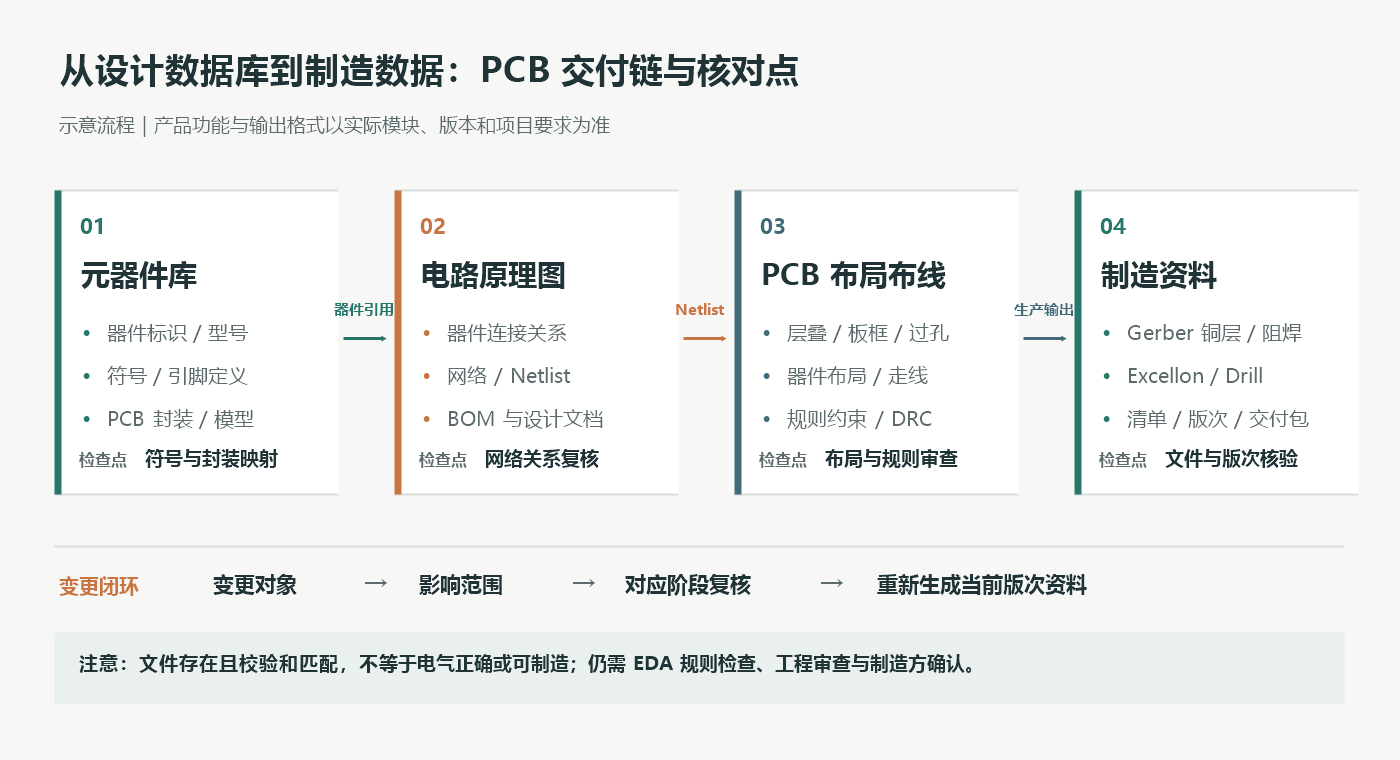

2. 按数据链设置检查关口

2.1 元器件库：先确认"器件是谁"

对关键器件确认型号、引脚定义、原理图符号与 PCB 封装之间的映射。更换器件时，除了核对料号，也要确认封装尺寸、焊盘定义和库数据版本。外形相似不代表封装或引脚兼容。

2.2 原理图：确认网络关系，而不只看图面

检查原理图变更是否影响引脚连接、网络名称或层级关系。需要时从设计数据中生成或核对 netlist，并把受影响的网络列入 PCB 复核范围。图面看起来没有变化，不足以证明网络关系没有变化。

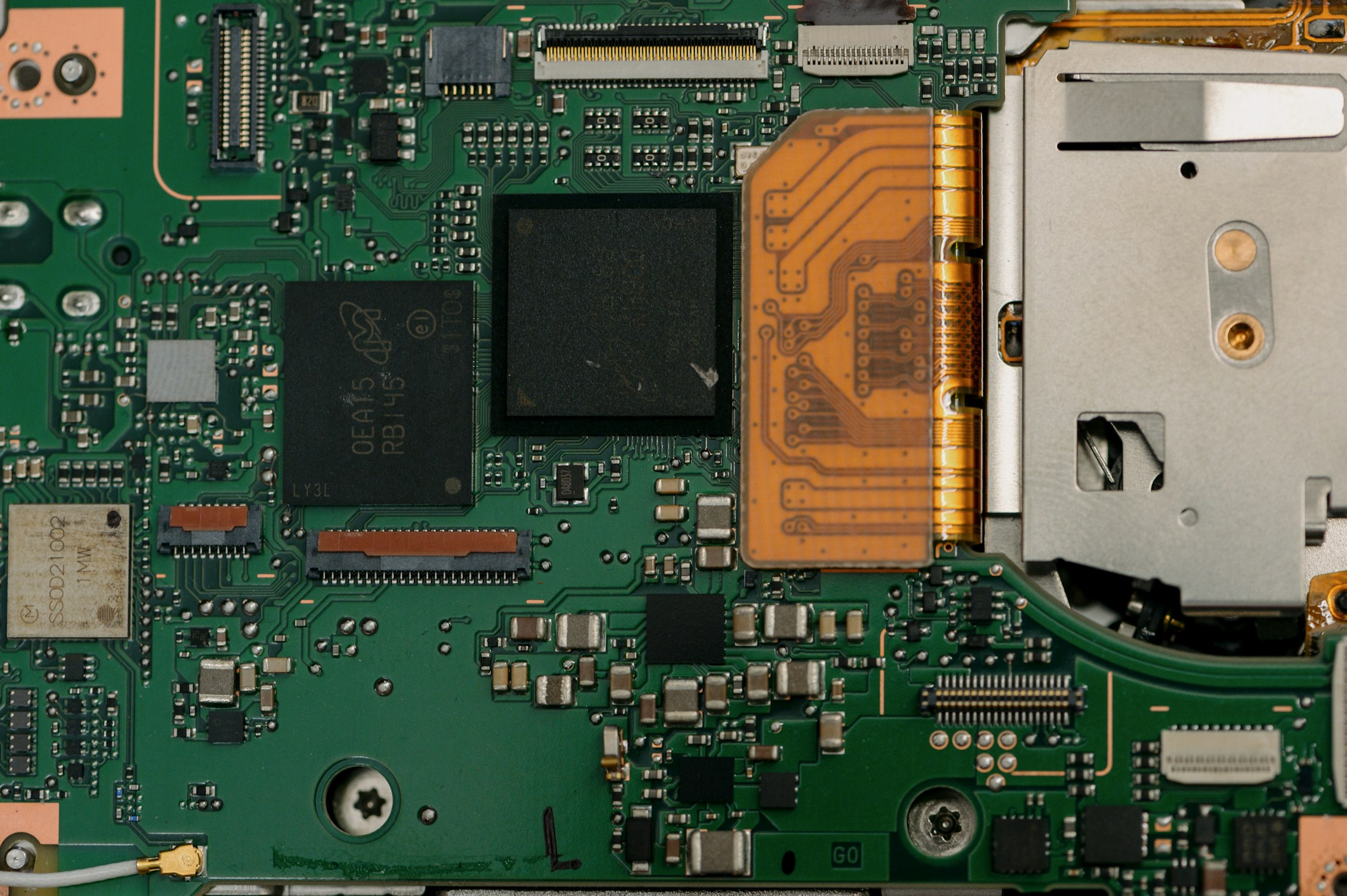

2.3 PCB：审查板级实现与约束

复核板框、层叠、过孔、器件位置、布线和适用的设计规则。重点网、差分对、间距和特殊区域应按照项目约束检查。自动或交互式布线可以参与设计过程，但布线完成不等于所有规则、信号完整性或制造约束都已满足。

2.4 生产资料：区分制造与装配交付

PCB 制板常见输出包括 Gerber 层数据和 Excellon/Drill 钻孔数据；不同板厂也可能要求不同命名、层映射或其他交换格式。装配环节还可能要求 BOM、坐标文件或装配图，这些不是每个制板订单都需要的同一套资料。按制造方清单逐项核对，并保留确认版次。

3. 给交付目录增加一次轻量校验

EDA 中的电气检查、设计规则检查（DRC）和制造方评审，负责判断设计是否满足对应要求。文件发布包还可以增加一层简单的自动检查：确认目标版次、必需文件是否存在、文件是否为空，以及已记录的 SHA-256 是否匹配。

下面的脚本使用 Python 标准库，不解析 Gerber 或 Drill 的语义，也不判断电气正确性。它只适合做交付目录的完整性检查，不能替代 EDA 检查或工程评审。

3.1 目录示例

release-R07/
├── release-manifest.json
└── files/
    ├── top_copper.gbr
    ├── bottom_copper.gbr
    └── plated_drill.drl

release-manifest.json 示例：

{
  "design_revision": "R07",
  "files": [
    {"path": "files/top_copper.gbr"},
    {"path": "files/bottom_copper.gbr"},
    {"path": "files/plated_drill.drl"}
  ]
}

当团队已有发布流程时，可在文件项中增加 sha256 字段，用于核对传递前后文件是否一致。哈希应在最终导出并完成审核后生成；不要复用旧版文件的哈希。

3.2 检查脚本

将下列代码保存为 verify_release_bundle.py：

#!/usr/bin/env python3
"""Check release revision, required files, non-empty files, and optional hashes."""

from __future__ import annotations

import argparse
import hashlib
import json
import re
import sys
from pathlib import Path


def sha256_file(path: Path) -> str:
    digest = hashlib.sha256()
    with path.open("rb") as stream:
        for chunk in iter(lambda: stream.read(1024 * 1024), b""):
            digest.update(chunk)
    return digest.hexdigest()


def check_bundle(manifest_path: Path, expected_revision: str) -> list[str]:
    try:
        manifest = json.loads(manifest_path.read_text(encoding="utf-8"))
    except (OSError, UnicodeError, json.JSONDecodeError) as exc:
        return [f"cannot read manifest: {exc}"]
    if not isinstance(manifest, dict):
        return ["manifest root must be a JSON object"]

    errors: list[str] = []
    revision = manifest.get("design_revision")
    if not isinstance(revision, str) or not revision.strip():
        errors.append("manifest is missing a non-empty design_revision")
    elif revision != expected_revision:
        errors.append(
            f"revision mismatch: manifest={revision!r}, expected={expected_revision!r}"
        )

    files = manifest.get("files")
    if not isinstance(files, list) or not files:
        return errors + ["manifest.files must be a non-empty array"]

    root = manifest_path.parent.resolve()
    seen: set[str] = set()
    for item in files:
        if not isinstance(item, dict):
            errors.append("each files entry must be an object")
            continue

        relative = item.get("path")
        if not isinstance(relative, str) or not relative.strip():
            errors.append("file entry is missing a non-empty path")
            continue

        candidate = (root / relative).resolve()
        try:
            candidate.relative_to(root)
        except ValueError:
            errors.append(f"path escapes release directory: {relative}")
            continue

        normalized = candidate.as_posix().casefold()
        if normalized in seen:
            errors.append(f"duplicate path in manifest: {relative}")
            continue
        seen.add(normalized)

        if not candidate.is_file():
            errors.append(f"missing file: {relative}")
            continue
        if candidate.stat().st_size == 0:
            errors.append(f"empty file: {relative}")
            continue

        expected_hash = item.get("sha256")
        if expected_hash is not None:
            if not isinstance(expected_hash, str) or not re.fullmatch(
                r"[0-9a-fA-F]{64}", expected_hash
            ):
                errors.append(f"invalid SHA-256: {relative}")
                continue
            actual_hash = sha256_file(candidate)
            if actual_hash.casefold() != expected_hash.casefold():
                errors.append(f"SHA-256 mismatch: {relative}")

    return errors


def main() -> int:
    parser = argparse.ArgumentParser(
        description="Check release revision, required files, non-empty files, and optional SHA-256 hashes."
    )
    parser.add_argument("manifest", type=Path, help="Path to release-manifest.json")
    parser.add_argument("--revision", required=True, help="Expected design revision")
    args = parser.parse_args()

    errors = check_bundle(args.manifest, args.revision)
    if errors:
        for error in errors:
            print(f"FAIL: {error}", file=sys.stderr)
        return 1

    print(f"PASS: {args.manifest} revision={args.revision}")
    return 0


if __name__ == "__main__":
    raise SystemExit(main())

3.3 运行与结果

在交付目录执行：

python verify_release_bundle.py release-manifest.json --revision R07

正常时返回 PASS 和版次；缺少文件、空文件、SHA-256 不匹配或版次不一致时返回 FAIL，进程退出码为 1。应把 --revision 与项目审批或发布记录中的目标版次绑定，而不是从待检查文件名自动推断。

注意：manifest 是发布记录，不是 EDA 设计数据库。即使脚本返回 PASS，也只证明"清单所列文件存在且与清单记录一致"，不能证明 Gerber 图层映射正确、网络无误、DRC 通过或板厂已认可文件。

4. 如何评估设计工具是否适合团队

Delta Design 官方资料介绍了元器件库、电路原理图、PCB 设计、规则与布线，以及设计和生产资料输出等环节；RightPCB、TopoR 和 DeltaCAM 等模块资料分别说明了板级设计/布线及生产文件查看、编辑或验证能力。具体格式、模块与授权应以当前产品资料和实际配置为准。

选型演示时，建议带一个经过脱敏的真实项目，现场验证几件事：器件库到符号/封装的对应关系如何维护；原理图变更怎样进入 PCB 复核；规则和布线问题如何定位；Gerber/Drill 等文件如何生成、查看与交付。这样比只看功能清单更容易判断是否贴合现有流程。

适用范围：工业控制与自动化、仪器仪表、通信设备、嵌入式电子等有电路设计和 PCB 交付需求的研发团队。

产品信息：Delta Design 产品页。该链接由运营方提供，具体功能与授权请以产品页和销售确认信息为准。
