圆盘拨动电位器机电转换原理,国内外产品性能与成本比拼

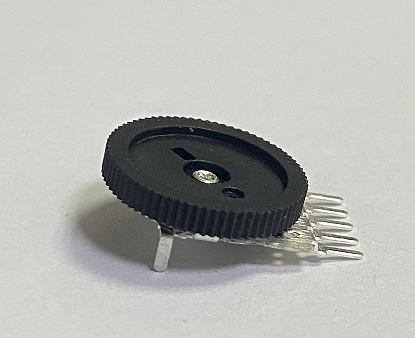

圆盘拨动电位器(拨盘旋转电位器),是旋转电位器子类。机电转换原理:电阻基体两端施加恒定参考电压,外力拨动圆盘驱动电刷沿碳膜 / 导电塑料电阻轨道滑动,中间电刷端子输出分压信号,输出电压和电刷位移成比例;基于该原理,器件承担两类核心功能,一是连续模拟信号调节,二是机械旋转位置采集,将旋钮位置转化为控制器可读模拟量信号。

典型电气与机械指标:常规圆盘拨动电位器额定功率 0.05W,阻值 1kΩ~100kΩ,阻值公差 ±20%;普通碳膜型号机械寿命 15000 次,长寿命型号可达 100 万次,通用工作温区 - 10℃~+70℃,工业宽温型号覆盖 - 40℃~+85℃。主流应用领域:消费音频、家电人机面板、工业测控仪表、车载中控、便携式医疗设备、安防调节单元。

进口品牌产品特性:

ALPS 阿尔卑斯阿尔派 RK 系列圆盘拨动电位器,支持带定位档位、多联同步结构,防尘壳体,碳膜做抗硫化处理。其优势为机械阻尼扭矩一致性高,多联通道同步误差低,高低温环境阻值漂移小,广泛用于车载、专业音频设备;缺点是物料单价较高,交付周期长,最小起订量门槛高。BOURNS 圆盘电位器面向工业场景,导电塑料与碳膜两种基体可选,抗振动、绝缘强度指标更高;TOCOS 面向消费电子,碳膜工艺稳定,常规型号价格处于进口品牌中间区间。

国产圆盘拨动电位器制造企业集中于珠三角区域,普通碳膜产品良率 96.7%,高端金属膜产品良率提升至 99.2%。成本维度,同规格基础型号采购单价相比进口品牌降低 30%~55%。国产产线定制能力强,圆盘外形、引脚结构、档位数量、电阻变化曲线可快速修改,小批量样品交付周期短,适配白电、普通音频大批量项目。

性能对比:国产普通碳膜产品,在持续循环拨动后,接触噪声、长期电阻漂移指标劣于 ALPS;高低温交变环境下阻值波动幅度更大。国产高端金属膜型号,线性精度最高 ±2%,已经批量供应部分工业、低端医疗设备。短板在于大批量批次内个体一致性,碳膜材料抗老化、抗硫化性能,对比头部进口品牌仍存在差距。

工程选型逻辑:工程选型需要以工况参数作为判断基准,重点核验机械操作循环次数、工作温度范围、允许接触噪声、长期阻值漂移四项指标。环境温和、低操作频次、成本敏感的消费类项目,国产电位器具备较高性价比;车载、专业音频、高频操作、高低温强振动严苛工况,进口产品长期可靠性指标更优。在项目导入阶段,建议开展抽样老化、高低温循环测试,验证器件实际性能,不能仅依赖规格书参数对比。
