摘要 ：在储能EMS、微网控制器、VPP边缘协调终端中，普遍采用FPGA+ARM(RK3568/3576/3588)异构架构 ：FPGA负责高速AD同步采样、时序打标、硬件录波、实时保护；ARM负责协议解析、能量调度、AI推理、数据上云。工程落地中，绝大多数团队都会遇到隐性丢点、随机乱帧、时序错位、间断丢包、波形断层等疑难问题。这类问题实验室常温静态测试完全正常，一旦上电带载、接入PCS大功率设备、EMC干扰测试、长时间挂网运行就集中爆发。本文基于数十套储能电力设备调试经验，完整拆解FPGA+ARM数据流全链路，逐层定位同步异常、数据丢包的真实根因，给出可直接量产的排查流程、根治方案与避坑准则，彻底解决电力采样异构传输顽疾。
关键词：FPGA+ARM联合调试；储能采样；电力数据同步；DMA丢包；FIFO溢出；时序错位；CDC跨时钟域；边缘控制器；录波异常
一、前言：为什么储能采样丢包是「疑难绝症」？
储能电力采样和普通工业采集完全不同，具备高采样率、多通道并行、强电磁干扰、多时钟域跨交互、零容错的严苛特性：
-
电网电压/电流采样率普遍10kHz~200kHz，四相八通道并行吞吐，数据吞吐量极大；
-
FPGA为硬件高速时钟域，ARM Linux为软件非实时域，天然时钟不同步、调度不确定；
-
储能现场PCS高频PWM开关、母线大电流、接触器投切，电磁干扰极强，极易引发时序抖动、传输误码；
-
电力业务对数据绝对连续、时序严格对齐、无丢点、无错帧，一旦丢包就会出现录波断层、功率计算跳变、AI误判、并网策略紊乱。
很多开发者的典型困境：
✅ 仿真、ILA抓取FPGA数据完全正常
✅ 单板静态测试无丢包、无乱码
❌ 现场带载运行随机丢点、帧错位、波形跳变
❌ 高负载、高温、EMC测试下丢包率急剧飙升
核心结论 ：储能异构架构的丢包、同步异常，90%不是硬件AD问题，也不是单纯代码BUG，而是跨时钟域、数据流控、DMA缓存、Linux调度、Cache一致性、多级缓冲水位不匹配导致的系统性问题 。

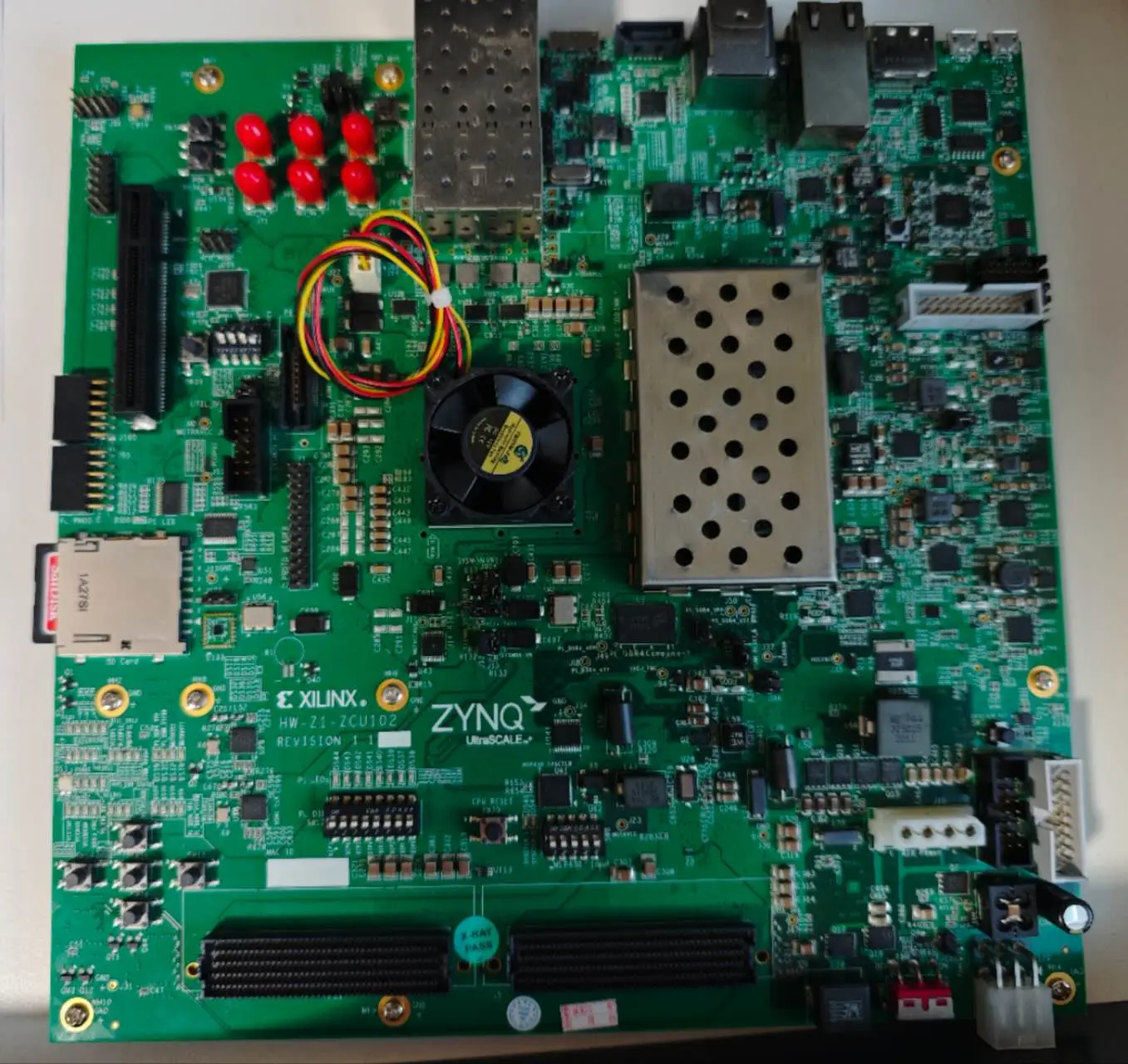

二、FPGA+ARM电力采样全链路数据流拆解
先理清完整链路，才能精准定位故障层级，这是排错的基础。储能标准采样传输链路共6级：
AD采样 → FPGA同步时序控制 → 跨时钟域CDC → FIFO缓存 → DMA高速搬运 → ARM内核接收处理
每一级都会单独引发丢包/同步异常，对应故障现象完全不同：
-
AD+FPGA采样层：通道不同步、采样抖动、初始相位偏移
-
CDC跨时钟域层：亚稳态、数据串位、随机错帧
-
FIFO缓存层：溢出丢点、读空报错、数据截断
-
DMA传输层：传输断连、缓存覆盖、批量丢帧、Cache脏数据
-
ARM调度层：Linux调度抖动、进程抢占导致接收不及时
-
上层业务层：时序未对齐、数据拼接错乱、录波波形断层
三、各类异常现象精准定位+根因分析（实战核心）
3.1 现象1：波形局部跳变、偶尔乱码、单帧数据错位
误判 ：AD采样不稳定、干扰导致数据错误。
真实根因 ：跨时钟域CDC处理不规范，产生亚稳态。
FPGA内部存在两个核心时钟域：高速采样时钟（几十MHz）、AXI/DMA交互时钟，二者为异步时钟。如果直接跨域打拍、无异步FIFO、无多级同步寄存器，会产生亚稳态，导致个别bit数据翻转，表现为波形随机跳变、零星乱码。
电力采样多通道并行场景，亚稳态概率大幅提升，静态测试很难复现，带载干扰下高频触发。
3.2 现象2：长时间运行周期性丢点、波形均匀断层
误判：DMA带宽不足、传输速率不够。
真实根因 ：FIFO水位不匹配、读写速率不匹配，循环溢出丢点。
FPGA采样为固定高频匀速写入，ARM侧DMA读取受系统调度影响存在瞬时卡顿。写入匀速、读取波动，长期累积会导致FIFO水位溢出，老旧数据被新数据覆盖，出现规律性均匀丢点。
这是储能录波数据断层的第一大元凶。
3.3 现象3：DMA接收偶尔全0、数据校验失败
真实根因 ：ARM Cache一致性未刷新。
DMA搬运数据写入物理内存，但CPU Cache未及时失效，CPU读取的是旧Cache脏数据，表现为数据全0、校验错误、帧不完整。该问题在RK系列ARM平台极其常见，是联合调试高频坑点。
3.4 现象4：静态测试正常，EMC/高低温测试大规模丢包
真实根因 ：时钟抖动、电源纹波导致时序裕量不足。
实验室环境电源纯净、时钟稳定，时序裕量充足；现场EMC干扰、温度漂移导致FPGA时钟jitter增大、时序收缩，原本临界的时序路径报错，引发采样错位、传输丢包。
3.5 现象5：多通道采样时序错乱，三相相位不对齐
真实根因 ：无全局同步采样触发、通道独立时钟偏移。
多通道AD未使用同源CONVST同步触发，各通道采样存在微秒级相位偏差，累积后导致三相电压电流相位错乱，直接影响功率计算、电能质量分析精度。
四、分层根治方案：从FPGA到ARM全链路优化
4.1 FPGA层：彻底解决同步与亚稳态问题
1. 标准化CDC跨时钟域设计（强制规范）
-
单bit信号：两级同步寄存器打拍；
-
多bit数据/整帧采样：必须使用异步FIFO传输，禁止直接跨域赋值；
-
关键状态机增加同步复位，杜绝跨域时序违规。
2. 多通道全局同步采样
所有AD通道采用同源同步触发信号，统一采样时刻、统一时序基准，硬件级保证多通道相位绝对对齐，解决三相采样偏移问题。
3. FIFO水位精细化流控（核心防溢出）
摒弃裸读写逻辑，增加三级水位机制：
-
低水位：正常读写；
-
中水位：主动加快DMA读取、通知ARM抢占接收；
-
高水位：停止写入、锁存数据、标记异常，杜绝溢出覆盖；
同时增加FIFO溢出计数器，后台统计丢点次数，便于线上故障定位。
4. 时序约束加固
对高速采样、DMA交互时钟添加严格时序约束，预留充足时序裕量，抵抗高低温、EMC干扰带来的时钟抖动。
4.2 DMA传输层：解决搬运丢包、Cache脏数据
1. 关闭DMA缓冲区Cache缓存或强制刷新失效
ARM读取DMA内存前，必须执行Cache无效化操作，杜绝脏数据、全0数据问题，RK平台通用标准代码逻辑：
// DMA传输完成后，读取数据前强制失效Cache dma_cache_inv((unsigned long)dma_rx_buf, BUF_LEN);
2. 采用环形DMA缓存架构
摒弃单缓冲区、双缓冲区设计，使用多块环形轮转缓存，即使ARM瞬时卡顿，也不会覆盖历史采样数据，彻底解决突发流量丢包问题。
3. 中断合并与限流优化
高频DMA中断会抢占系统资源、导致任务抖动，采用中断合并机制，批量上报数据，减少中断次数，提升系统稳定性。
4.3 ARM Linux层：解决系统调度抖动丢包
1. 内核实时化改造
开启PREEMPT_RT实时补丁，将采样接收、数据解析进程设置为最高实时优先级，杜绝日志、Web、上报等后台进程抢占。
2. CPU核心隔离绑定
RK3568/3576/3588平台：将采样接收线程独占绑定大核，后台业务绑定小核，算力物理隔离，彻底消除调度抖动。
3. 内存锁定，禁止swap交换
DMA缓冲区、采样解析内存锁定，禁止内存置换、动态分配，避免内存抖动导致的瞬时卡顿丢包。
4.4 业务层：时序对齐与容错补全
1. 全域统一时序打标
FPGA硬件层对每帧采样数据统一高精度时标，ARM上层业务严格按照时序排序拼接，解决多设备、多通道时序错乱问题。
2. 软件容错校验机制
增加帧头帧尾校验、CRC校验、采样点数校验，对异常帧自动过滤、补点、标记，保证录波波形连续可用，不影响功率计算与AI诊断。
五、标准化排查流程（快速定位故障层级）
现场调试直接按以下顺序排查，最快10分钟定位根因：
第一步：FPGA ILA在线抓取：观测AD输入、FIFO读写、帧有效信号，判断采样本身是否正常，排除底层采样问题；
第二步：查看FIFO溢出计数器：有溢出=流控/水位问题；无溢出=传输或ARM侧问题；
第三步：排查DMA Cache一致性 ：关闭Cache刷新观察数据是否恢复正常，快速定位脏数据问题；
第四步：观测Linux线程负载与调度时延：高负载下丢包加剧=系统调度抖动问题；

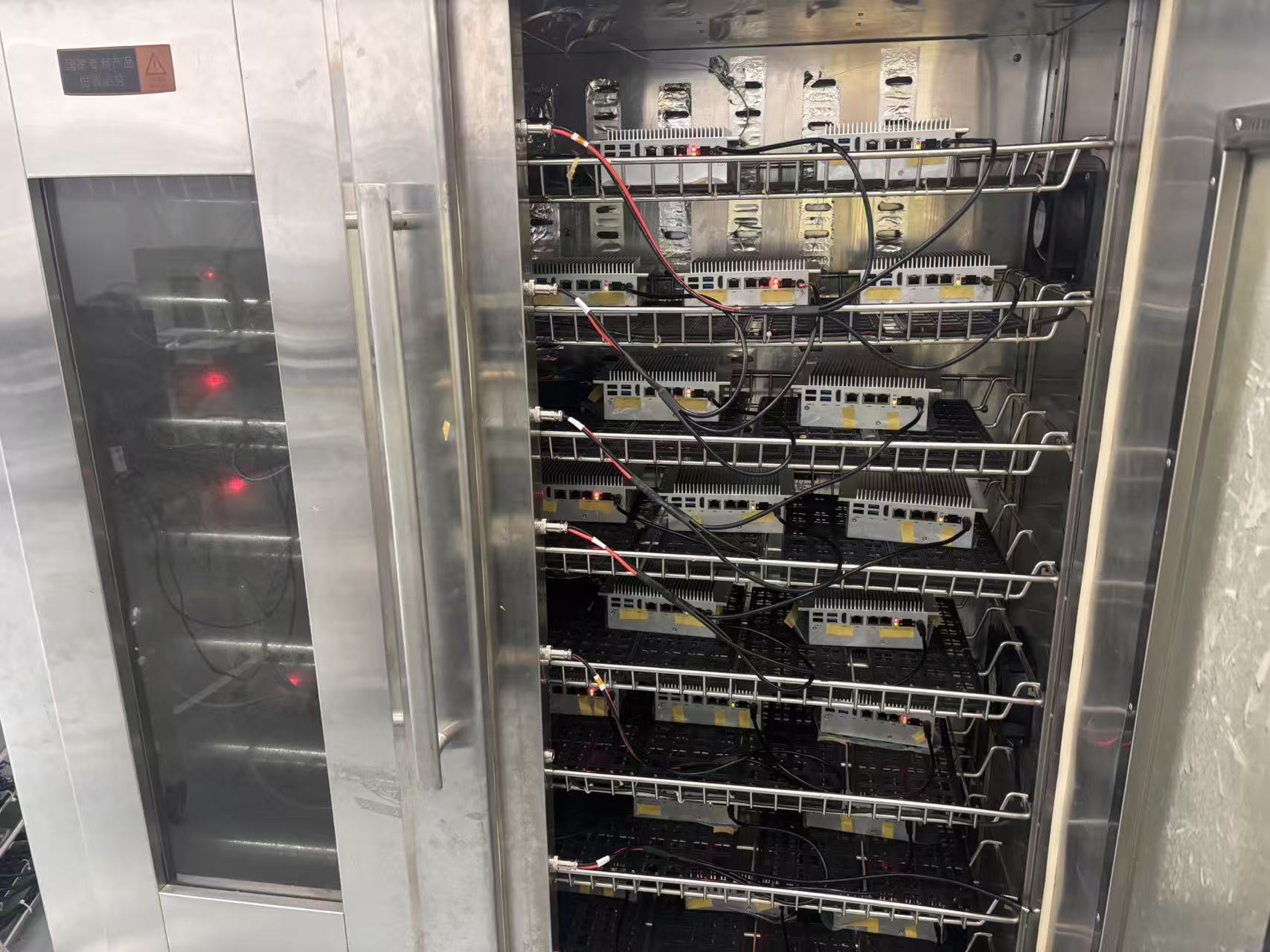

第五步：EMC高低温复现测试：干扰下才丢包=时序裕量、电源抗干扰问题。
六、工程高频避坑总结（量产必看）
-
❌ 禁止多bit数据直接跨时钟域：异步时钟多bit直传必出亚稳态，只是概率问题；
-
❌ 禁止无水位控制裸FIFO读写：长期运行必然溢出丢点；
-
❌ 忽略ARM Cache一致性：RK系列异构传输最高频BUG源头；
-
❌ Linux非实时内核跑高频采样业务：调度抖动会导致间歇性批量丢包；
-
❌ 多通道无同步触发：相位偏移导致功率、电能质量计算失真；
-
❌ 单缓冲区DMA设计：瞬时流量波动直接覆盖数据，无法容错。
七、最终量产稳定架构总结
经过多项目迭代验证，储能FPGA+ARM采样传输量产最优方案：
硬件同步采样 + 异步FIFO跨域隔离 + FIFO三级水位流控 + 环形DMA轮转缓存 + Cache强制刷新 + RT实时内核+核心独占 + 全域时序对齐
整套方案落地后，可实现7×24h不间断运行零丢点、EMC高低温工况无异常、多通道采样时序绝对对齐，完全满足储能录波、电能质量分析、VPP协调控制、并网保护的严苛电力标准。
