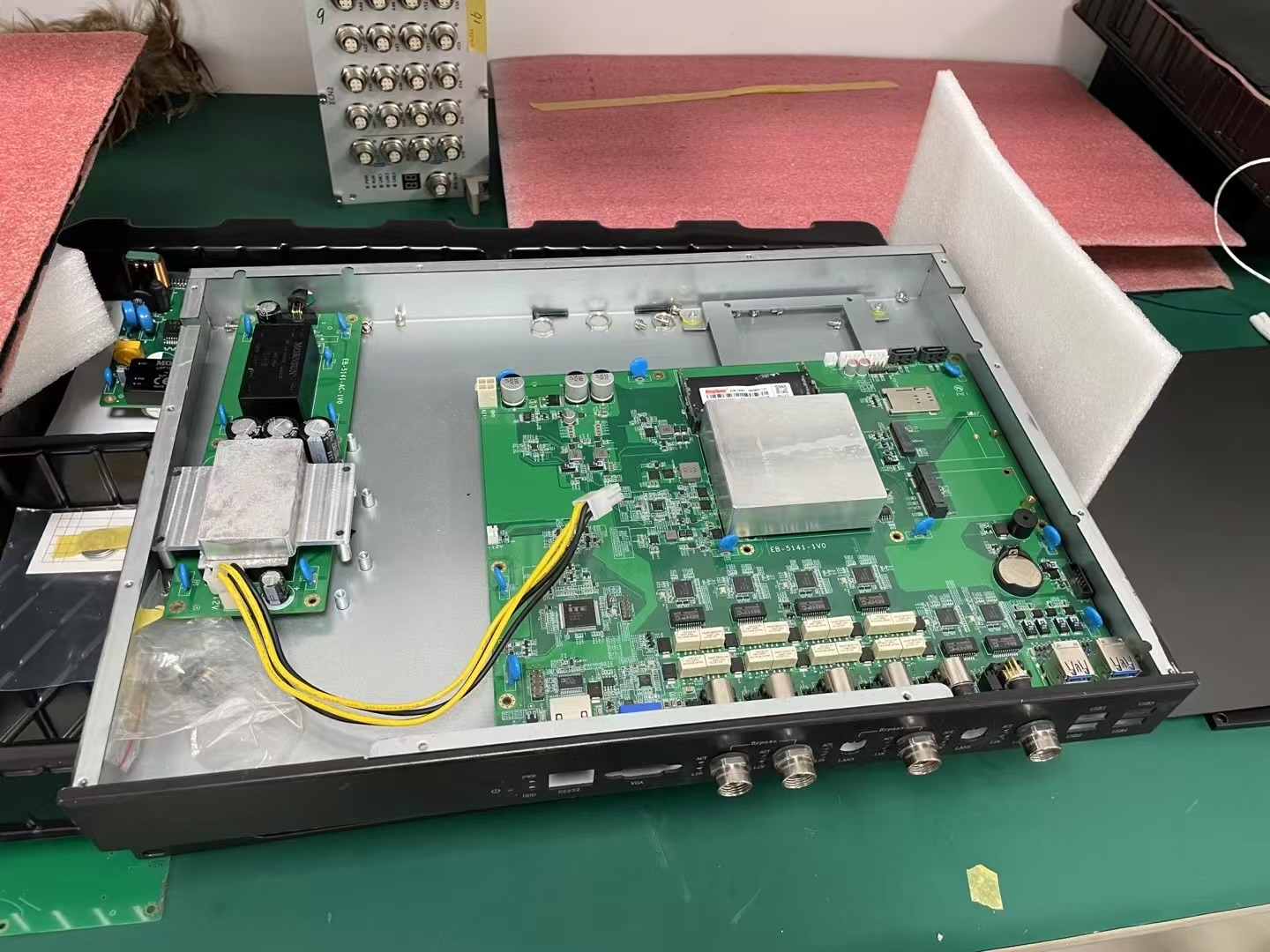

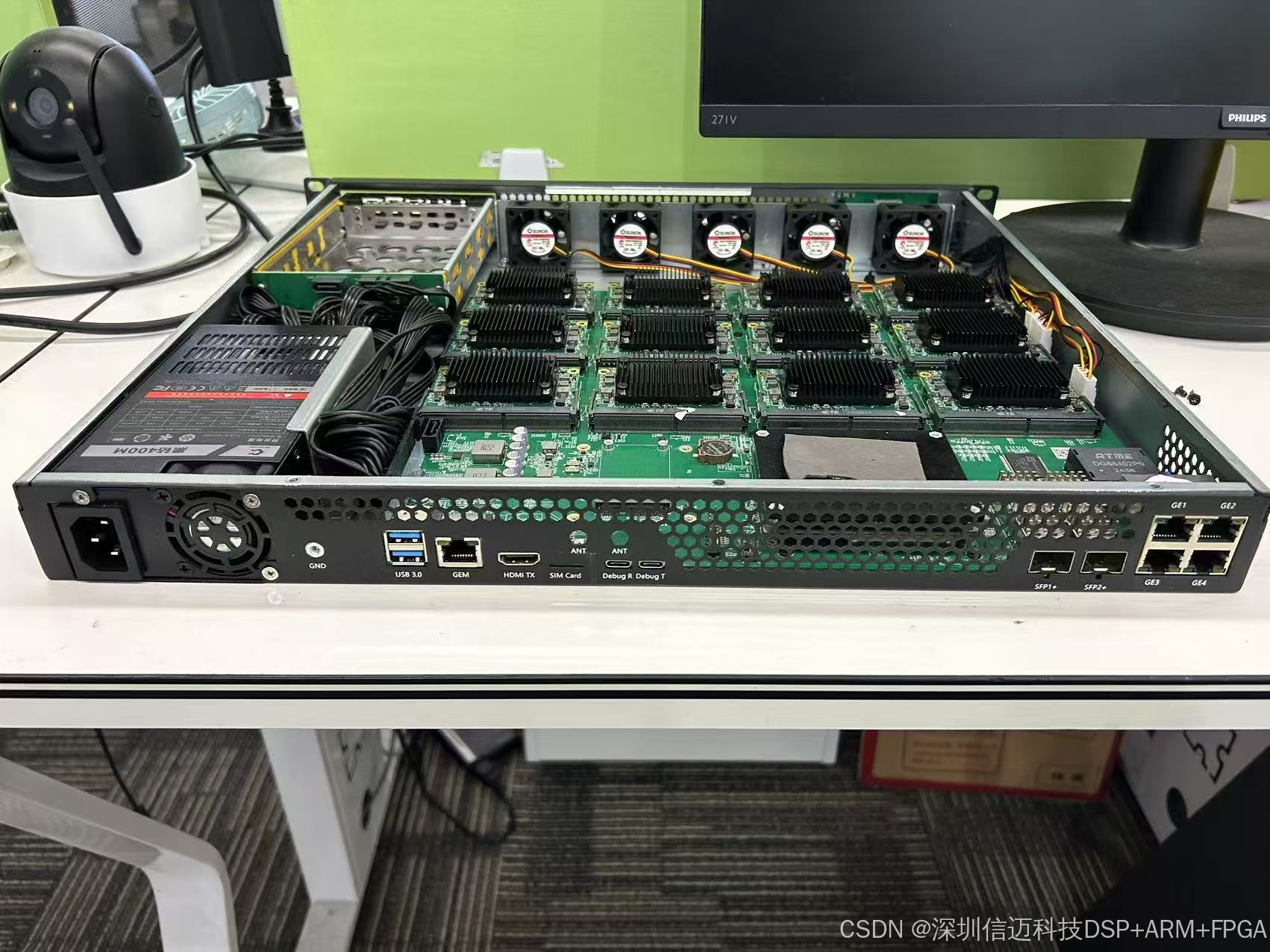

储能控制器产品化：ARM+FPGA整机高低温、EMC可靠性测试实战总结

摘要 ：储能EMS、微网、VPP边缘控制器普遍采用ARM+FPGA异构架构 ，FPGA负责高速AD采样、硬件保护、故障录波，ARM（RK3568/RK3576/RK3588）负责调度策略、AI推理、协议上云。该架构逻辑分层清晰、性能优异，但在产品化阶段极易暴露高低温死机、采样漂移、时序收敛失败、EMC干扰丢包、总线误码、网口闪断 等隐性问题。储能设备需长期7×24h挂网、柜内高温密闭、PCS高频PWM干扰极强，实验室常温样机正常不代表可量产。本文基于 GB/T 41986-2022、GB/T 17626、GB 19517-2023 储能专属国标体系，完整复盘ARM+FPGA整机环境可靠性、电磁兼容性全套测试流程、典型故障、根因定位与量产级整改方案，为储能控制器从"样机可用"走向"批量交付"提供标准化落地指南。

关键词：储能控制器；ARM+FPGA；产品化可靠性；高低温测试；冷热冲击；EMC整改；电力储能EMC；整机可靠性；量产测试

一、前言：为什么储能控制器必须做严苛可靠性测试？

工商业储能、微网并网设备属于电力关键设备，运行工况远比普通工控设备恶劣：

1. 储能柜密闭散热差，夏季柜内温度可达+70℃以上，冬季户外场站低至-40℃，长期温变循环；

2. PCS高频开关、接触器投切、母线大电流波动，电磁辐射与传导干扰极强；

3. 控制器一旦异常，会直接导致功率越限、需量超标、并网跳闸、电池簇保护误动作，造成直接经济损失与安全事故；

4. 设备生命周期5~10年，对长期稳定性、焊点疲劳、器件老化、时序稳定性要求极高。

ARM+FPGA异构控制器有一个典型特性：常温调试完美跑通，高低温、EMC环境下隐性故障集中爆发。

ARM系统容易出现：温度漂移导致主频不稳、DDR降频、进程卡死、网口丢包；

FPGA容易出现：时序裕量不足、采样相位偏移、CDC亚稳态增加、FIFO溢出、保护逻辑误触发。

因此，高低温环境可靠性 + EMC电磁兼容是储能控制器产品化的最后、也是最关键的两道门槛。

二、储能控制器测试标准体系（量产必过国标）

所有测试严格遵循电力储能现行国标，是并网验收、招投标、产品送检的硬性依据：

1. 环境可靠性测试标准

• GB/T 41986-2022《电力储能系统环境适应性试验方法》（储能专属核心标准）

• GB/T 2423.1/2 低温、高温运行与贮存

• GB/T 2423.22 温度循环、冷热冲击测试

• GB/T 2423.3 恒定湿热测试

2. EMC电磁兼容测试标准

• GB 19517-2023《电气设备安全通用规范》（储能强制安全底线）

• GB/T 17626.2/3/4/5 静电、辐射、电快速脉冲、浪涌

• GB/T 34131 储能变流器电磁兼容要求

测试判定等级：电力设备A级

测试过程中不允许重启、不允许死机、不允许保护误动、数据无异常跳变、无丢包断连，测试后功能性能完全恢复，无永久性损坏。

三、高低温与湿热环境测试全流程+故障复盘

针对ARM+FPGA整机，分为：低温启动、高温满载、温度循环、冷热冲击、恒定湿热五大项目，模拟储能全地域、全季节工况。

3.1 低温运行与冷启动测试（-40℃）

测试工况：-40℃保温2h，冷启动上电，满载运行4h，持续采集AD采样、CAN/485通信、网口、FPGA时序状态。

典型故障现象（量产高频）：

1. FPGA采样零点漂移，低温下采样底噪抬升，轻微跳变；

2. RK主控低温偶尔启动失败、DDR训练不稳定；

3. CAN总线容错下降，低温差分电平裕量不足，偶发丢帧；

4. FPGA PLL时钟抖动变大，个别高速时序路径临界违例。

根因与整改：

• 低温晶振频偏变大，FPGA时序裕量收缩：时序约束加强，关键路径预留20%以上裕量；

• AD基准源低温漂移：增加软件低温校准表、硬件基准温度补偿；

• DDR低温训练不稳定：固定DDR参数、关闭自动降频策略，核心电压微调。

3.2 高温满载测试（+70℃/+85℃）

测试工况：+70℃整机满载运行（全通道采样+PCIe传输+AI推理+全总线并发）8h，部分严苛项目+85℃极限验证。

典型故障现象：

1. ARM主控高温降频，EMS调度周期抖动、AI推理时延变大；

2. FPGA高温时序收敛变差，异步FIFO读写偶尔错位；

3. 电源芯片高温压降变大，内核电压波动引发瞬时异常；

4. 网口高温误码率上升，千兆链路偶尔闪断重连。

整改方案：

• 软件温控策略优化：禁止业务核心进程自动降频，独立调控后台进程频率；

• 关键电源增加大容量滤波电容、优化走线载流，降低高温压降；

• FIFO增加数据校验、容错补帧，杜绝高温时序轻微错位导致的丢点；

• 高热区域增加铺铜、散热焊盘，整机热阻优化。

3.3 温度循环与冷热冲击测试

工况：-40℃~+70℃循环，每周期90min，循环50次；冷热冲击温变速率≥15℃/min，高低温区快速切换。

核心问题（极易被忽视）：

1. PCB、芯片、晶振热胀冷缩不一致，长期循环导致焊点疲劳隐患；

2. FPGA高速差分线、PCIe、DDR链路在快速温变下阻抗波动，瞬时传输异常；

3. 总线连接器接触电阻变化，CAN/485间歇性断连。

量产整改：

• 高速信号线严格阻抗控制，缩短高速走线，减少温变形变影响；

• 关键接插件选用工业级宽温器件，增加锁紧结构；

• 出厂增加温度循环老化筛选，提前剔除隐性不良板卡。

3.4 恒定湿热测试（40℃、90%RH）

长期湿热容易导致板面微漏电、绝缘下降、总线干扰抬升，重点验证隔离485、CAN、网口绝缘耐压 ，测试后必须保证绝缘电阻达标，无通信异常。

四、EMC全套测试实战：故障现象+根因+整改（储能最难点）

储能柜内PCS、继电器、变频器干扰极强，EMC是ARM+FPGA控制器量产最大难点。很多样机实验室正常，上电并网后出现：采样跳变、保护误动、网口丢包、AI推理异常、策略紊乱。

下面为储能控制器五大核心EMC项目实战复盘。

4.1 ESD静电抗扰（±8kV/±15kV）

故障现象：串口乱码、FPGA状态机跑飞、偶发系统重启、录波帧错乱。

根因：对外通信接口无有效静电防护，静电串入IO与地平面，干扰FPGA逻辑与ARM总线。

整改：所有对外接口增加TVS管、阻容滤波，外壳可靠多点接地，信号地与机壳地隔离。

4.2 EFT电快速脉冲群（±2kV/±4kV）

储能典型故障：485/CAN频繁误码、采样数据跳变、DMA传输偶发断帧。

根因：脉冲干扰通过电源线、信号线耦合进入板卡，扰动AD采样与高速传输链路。

整改：电源入口增加二级滤波、磁珠、共模电感；通信线增加磁环与差分滤波，FPGA增加数据容错与滤波算法。

4.3 Surge浪涌（±2kV/±4kV）

故障现象：强浪涌下网口断开、模块烧毁、保护逻辑误触发。

整改：网口、电源、总线增加专用浪涌防护器件，强弱电分区布局，禁止强弱电同层并行走线。

4.4 RS辐射、RE传导骚扰

核心问题：FPGA高速时钟、DDR、PCIe高频辐射超标，干扰自身AD采样与周边设备。

整改实战：

• 高速时钟、PLL、DDR区域局部包地、铺地完整，地平面无割裂；

• 高速信号串联小阻值阻尼电阻，抑制振铃辐射；

• FPGA未使用的IO全部拉低或固定输入状态，避免悬空辐射。

五、ARM+FPGA异构架构专属可靠性坑点（独家总结）

不同于单一ARM或单一FPGA设备，异构架构有专属可靠性短板，也是行业普遍踩坑点：

1. 温度变化导致跨时钟域CDC稳定性下降

温变、干扰下时钟Jitter增大，常温稳定的CDC逻辑，高低温下亚稳态概率飙升，直接造成采样丢点、乱帧。解决方案：所有多bit跨域必须异步FIFO，禁止直接打拍跨域。

2. ARM Linux调度抖动+FPGA高速采样不匹配

高温高负载下ARM卡顿，DMA读取不及时，FPGA FIFO溢出丢包。解决方案：FIFO三级水位流控+环形DMA缓存+RT实时内核核心隔离 。

3. 高速PCIe/DMA链路温漂与EMC敏感

PCIe高速差分对对温度、干扰极度敏感，容易出现偶发链路降速、断连。整改重点：严格阻抗、等长、包地，电源纹波严控。

4. AI算力负载导致高温整机稳定性下滑

RK NPU满载发热集中，高温叠加AI推理，系统调度抖动加剧。解决方案：算力分时调度、核心独占、后台限流。

六、量产标准化测试用例（可直接落地复用）

整理一套储能控制器产品化交付标准测试用例，企业可直接纳入QA验收流程：

1. 低温冷启动：-40℃静置2h→上电启动→满载4h，观测启动、采样、通信、录波无异常；

2. 高温满载老化：+70℃ 8h全负载运行，统计丢包率、重启次数、CPU/NPU负载稳定性；

3. 50次温度循环：无硬件损伤、无焊点失效、功能全程正常；

4. 湿热绝缘测试：绝缘电阻、耐压合格，无漏电、无通信异常；

5. 全套EMC A级通过：ESD/EFT/Surge/RS/RE无重启、无误动、无性能降级；

6. 72h连续老化：整机挂PCS/BMS闭环运行，无死机、无断链、无策略异常。

七、产品化可靠性设计终极规范（避坑总结）

1. 安全逻辑绝对下沉FPGA：并网保护、过流过压、孤岛闭锁、紧急停机全部硬件实现，不依赖ARM Linux，杜绝系统死机导致保护失效；

2. 高速链路从严设计：DDR、PCIe、差分信号线阻抗、等长、包地、时序裕量预留充足，兼容高低温与EMC波动；

3. 接口全部隔离防护：CAN/485/网口/AD全部电气隔离+TVS+滤波，满足电力EMC标准；

4. 软硬双重容错：FPGA硬件层防丢点、防错帧；ARM软件层数据校验、补帧、异常过滤；

5. 算力与任务物理隔离：实时调度、采样解析绑定大核；AI、日志、运维绑定小核，杜绝资源抢占；

6. 所有隐性问题环境暴露：样机阶段必须跑完高低温、冲击、EMC全套测试，严禁直接小批量试产。

八、总结

储能ARM+FPGA控制器的产品化，难点不在功能实现，而在长期可靠性。常温功能调试只能证明"逻辑通"，高低温环境适应性、EMC电磁抗扰、长期运行稳定性才能证明"产品可用"。

通过严格遵循GB/T 41986、GB/T 17626、GB 19517-2023储能国标体系，针对性解决异构架构温漂时序、跨域稳定性、高速链路干扰、算力抢占、总线容错六大核心问题，可实现储能控制器从研发样机到批量商用的平稳落地，完全满足工商业储能、微电网、虚拟电厂7×24h无人值守、高可靠并网运行要求。
