电力边缘 AI 落地难点剖析：RK 系列 + FPGA 异构平台在储能监控终端的 EMC 与算力优化

CSDN 技术博客｜工程实战向 摘要 ：储能监控终端是储能电站安全运维的核心边缘节点，RK+FPGA 异构架构凭借 FPGA 硬实时采集保护、RK 系列 NPU 边缘 AI 推理的优势，成为当前储能 EMS、故障录波、电池预警终端主流国产化方案。但大量项目在原型验证阶段 AI 推理、录波功能均可跑通，进入 EMC 型式试验与长期带载试运行阶段后频繁出现系统复位、PCIe 链路断连、NPU 推理抖动、采样噪声漂移、AI 误报激增等问题。本文从工程落地视角，系统拆解 RK+FPGA 异构储能终端两大核心难点：EMC 电磁兼容 与异构算力调度优化 ，分析干扰根源、算力抢占问题，给出硬件 PCB、电源隔离、FPGA-RK 数据流、RKNN 模型量化、CPU/NPU 核心隔离全套工程优化手段，同时对比 RK3568/RK3576/RK3588 在储能终端选型边界，为储能监控、虚拟电厂边缘终端产品开发、第三方检测整改提供实战参考。 关键词：电力边缘 AI；储能监控终端；RK3568；RK3576；RK3588；FPGA 异构；EMC；算力优化；RKNN；故障录波

一、引言：原型能跑，过检翻车 ------ 电力边缘 AI 落地的普遍困境

储能监控终端承担 BMS/PCS 数据汇聚、并网点电气量采集、故障录波、电池 SOH 预测、热失控预警、谐波与三相不平衡 AI 诊断任务。 很多方案选型逻辑很清晰：FPGA 负责高速 AD 采样、时序对齐、硬件故障触发、DI/DO 硬保护；RK 主控负责协议解析、时序数据库存储、NPU 运行边缘 AI 模型。原型板在实验室无干扰环境下，故障录波波形、电池 AI 预测模型都能正常输出，但是进入电力行业 EMC 测试（静电、电快速脉冲群、浪涌、射频场感应传导骚扰）和现场电站长时间挂网测试，各种隐性问题集中爆发：

1. EMC 干扰下 FPGA 与 RK 之间 PCIe 高速链路丢包、断连，录波波形片段丢失；

2. 静电 / 脉冲群注入后，RK 系统随机复位、NPU 推理进程崩溃，AI 故障诊断失效；

3. 模拟采样通道耦合数字噪声，波形畸变，直接导致 AI 模型输入数据污染，误告警率飙升；

4. Linux 系统下 CPU、NPU、DMA、存储读写任务互相抢占，AI 推理时延抖动，稳态推理 20ms，峰值突增到几百 ms；

5. 满载并发场景下内存带宽瓶颈，FPGA 高速数据流 + AI 模型同时读写 DDR，出现 FIFO 溢出、采样丢点。

这些问题不是算法模型缺陷，而是异构硬件交互、电磁环境、资源调度耦合带来的工程化难题。消费级 SoC 直接上电力储能现场，是大部分边缘 AI 项目落地失败的根源。

二、RK+FPGA 异构储能终端架构回顾

整体分层：

• FPGA 层：模拟前端、高速 ADC、同步采样、硬件录波触发、DI/DO 隔离保护、FIFO 缓存、PCIe-DMA 数据搬运；

• RK 主控层：RK3568 / RK3576 / RK3588，Linux 系统，协议栈、数据存储、业务逻辑；内置 NPU，运行轻量化时序 AI 模型（电池劣化预测、故障分类、电能质量研判）；

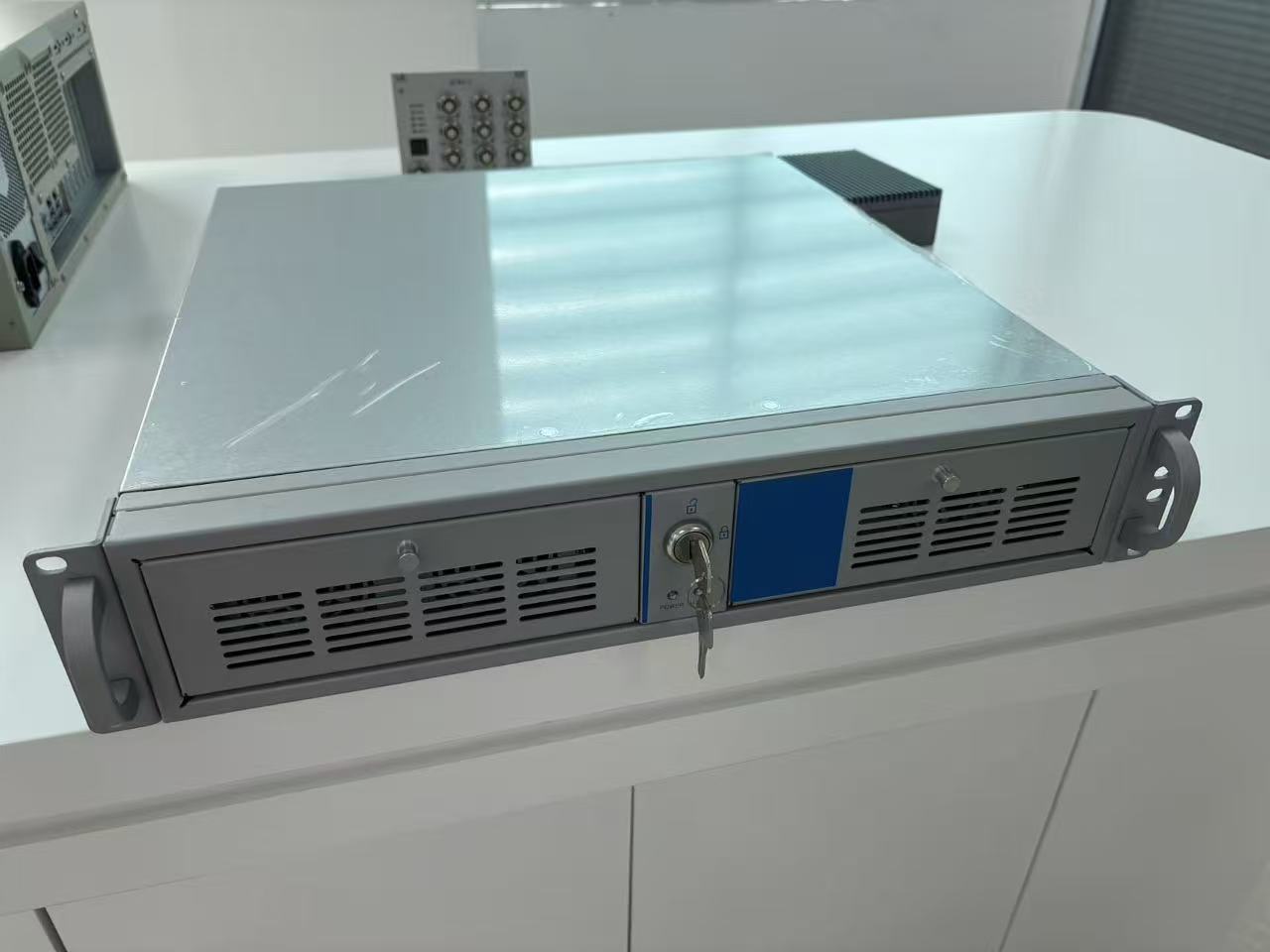

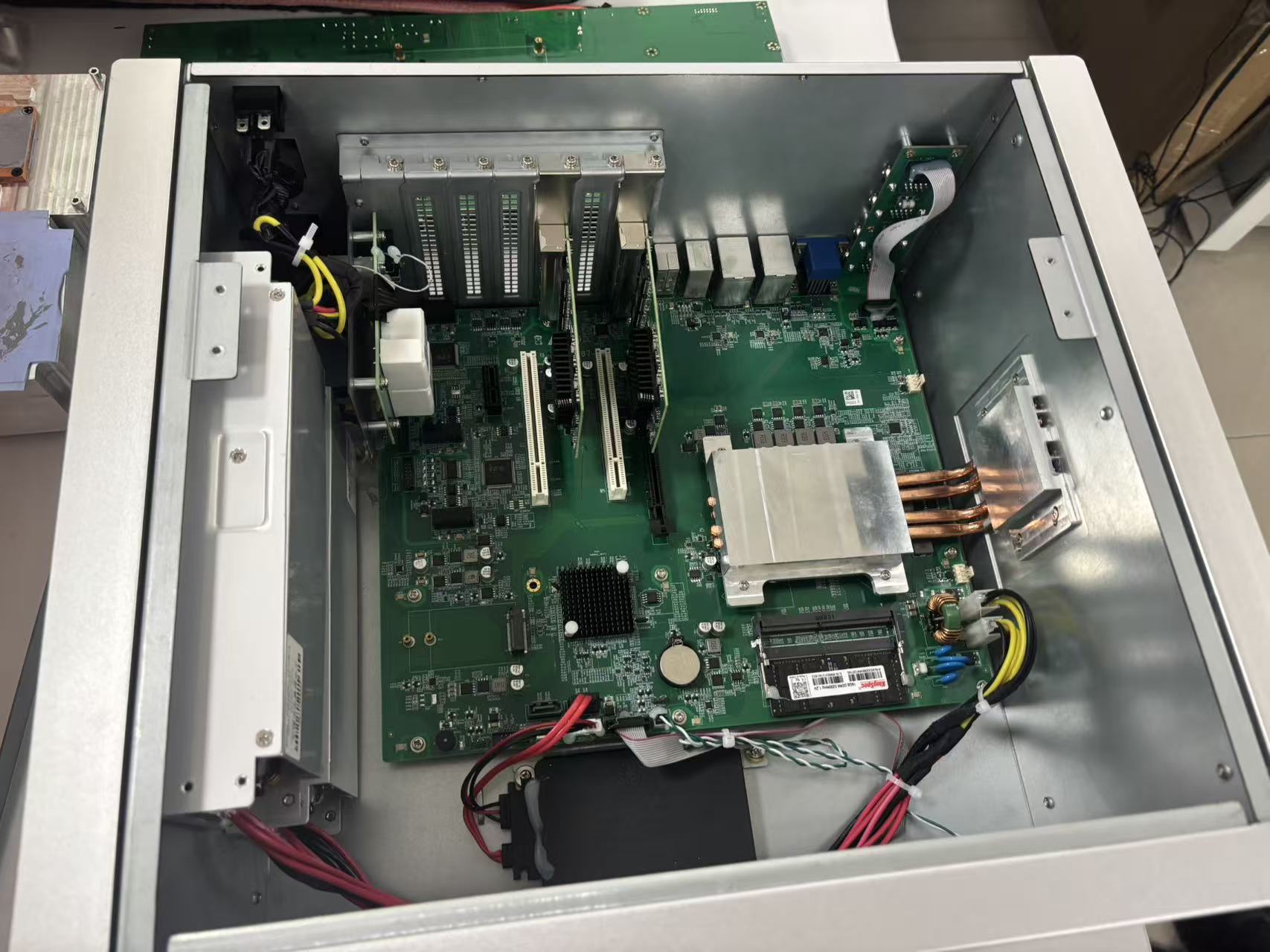

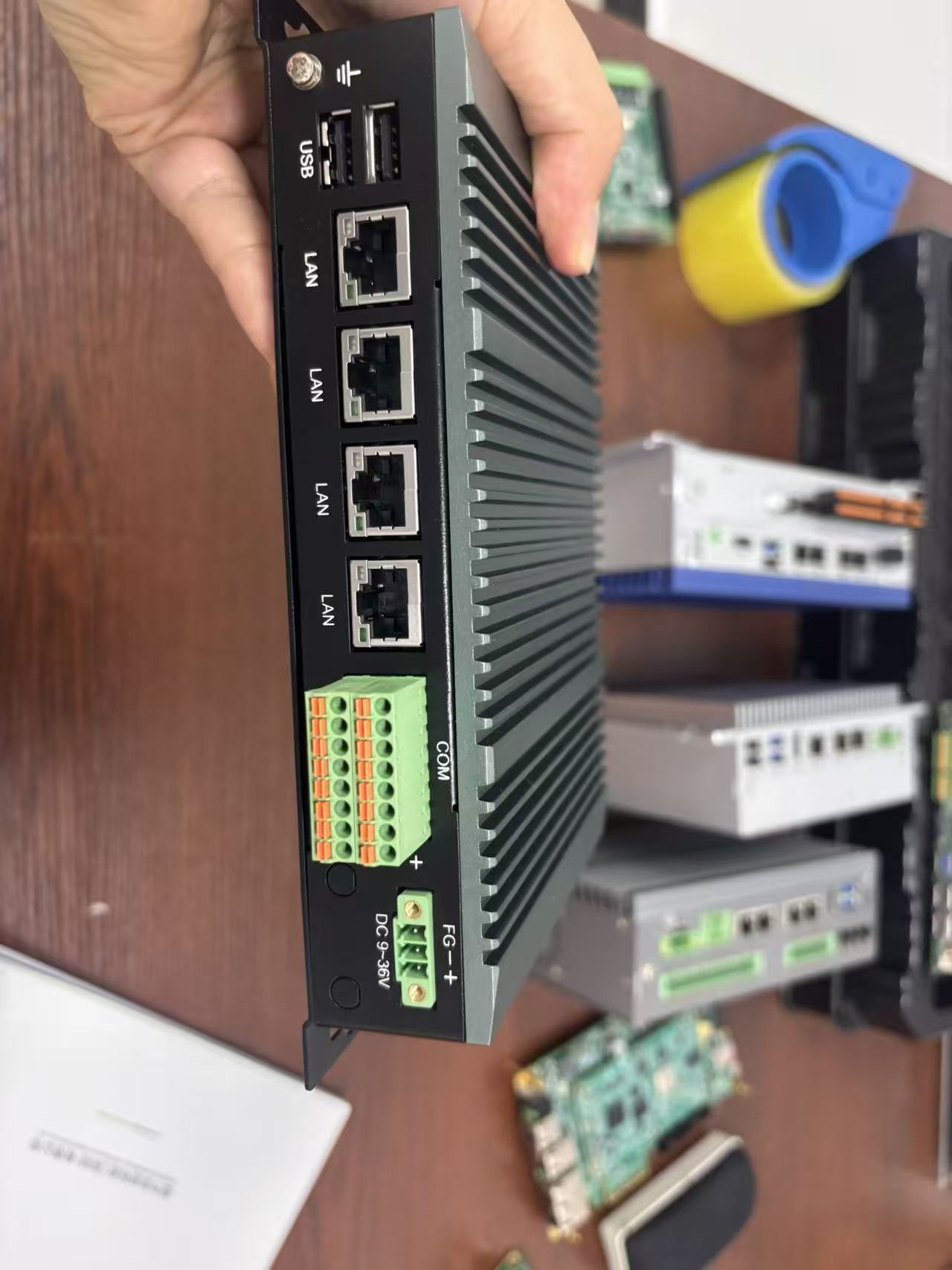

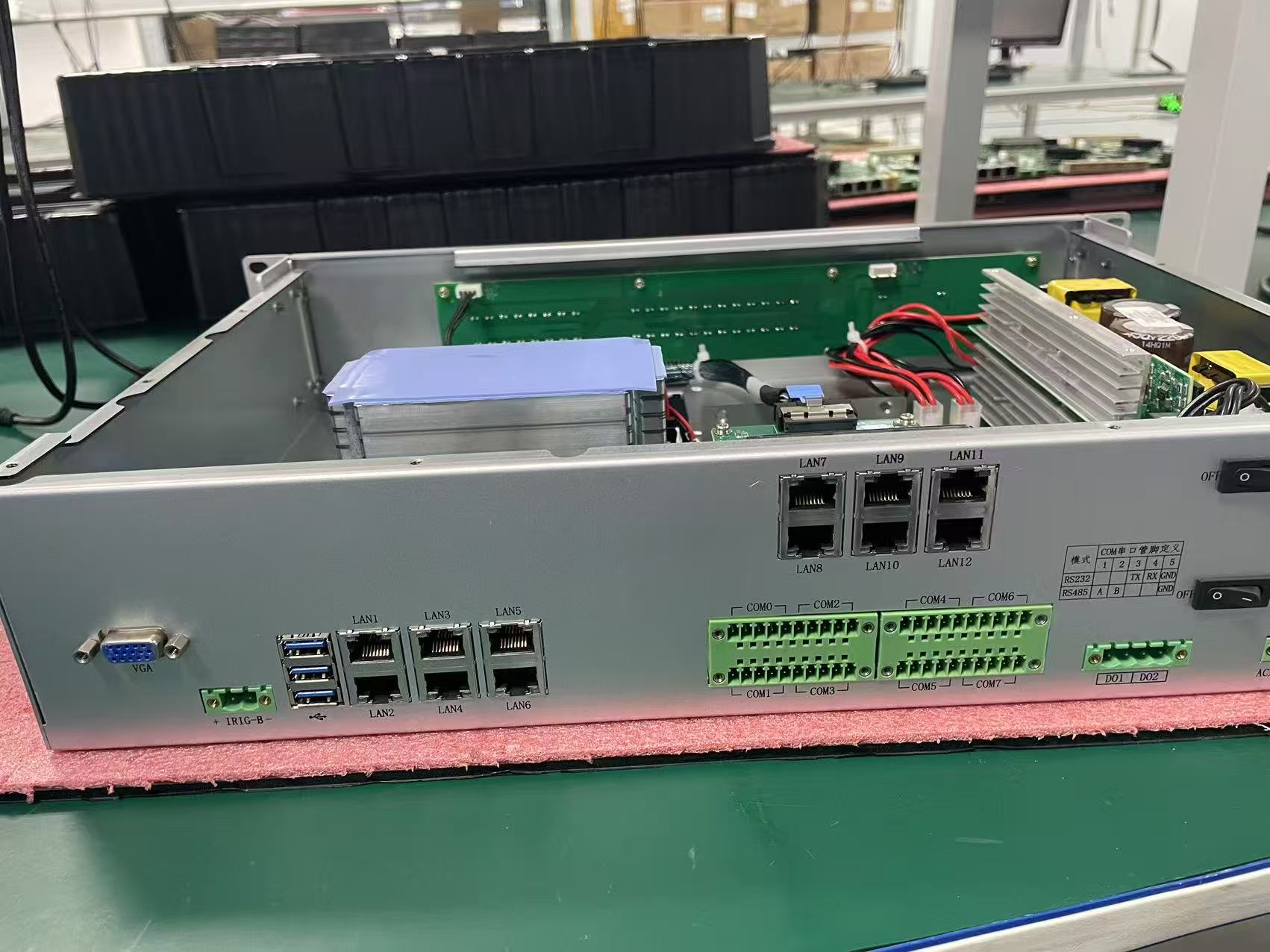

• 外设层：隔离 RS485、CAN-FD、千兆以太网、IRIG-B 对时、电源模块。

选型边界

• RK3568：轻量储能监控，NPU 算力低，适合简单阈值告警 + 基础录波，不适合多模型并行 AI 推理；

• RK3576：储能终端主力，6TOPS NPU，算力功耗均衡，适合中小型储能集群的多参量 AI 诊断；

• RK3588：大型集中式储能，高带宽 DDR，支持多模型并行，但是高速信号多、电源轨复杂，EMC 设计难度最高。

核心矛盾：FPGA 是高速数字噪声源；RK（尤其是 RK3588）DDR、PCIe、NPU 同时是强辐射干扰源，而储能终端又需要采集 mV 级模拟采样信号，干扰源与敏感采集电路在同一块 PCB，天然存在 EMC 冲突。

三、难点一：RK+FPGA 异构平台 EMC 核心痛点与根源分析

储能电站属于强电磁环境：PCS 高频 PWM、接触器投切、雷电浪涌、大电流母线带来传导 + 辐射干扰，必须满足 GB/T 17626 系列 EMC 标准。RK+FPGA 异构架构相比传统单 MCU/DSP 方案，新增多重干扰风险。

3.1 主要 EMC 风险点

1. PCIe 高速接口是头号辐射干扰源 FPGA 与 RK 之间 PCIe2.1 高速差分信号，速率高、边沿陡，是高频辐射噪声主要来源。如果 PCB 布线未严格阻抗控制、参考平面不完整，辐射骚扰很容易超标；同时干扰会串入邻近模拟采集通道，造成波形噪声。 脉冲群、浪涌测试下，PCIe PHY 易出现信号误码，DMA 传输中断，录波数据丢包。

2. 多电源轨耦合干扰（RK PMIC + FPGA 内核电源） RK 系列 SoC 有多路电源域（核心、DDR、NPU、IO），FPGA 也需要多路内核 / BRAM 电源。开关电源的纹波，会通过公共地、电源轨互相耦合：

• 数字电源噪声注入 ADC 模拟电源，采样底噪抬升；

• 干扰 IRIG-B 对时信号，导致多设备时序错位，影响故障溯源。

1. 模拟采集电路与高速数字电路共地环路 FPGA 负责 ADC 采样，模拟地、数字地处理不当会形成地环路。储能现场地电位差很大，地环路感应共模噪声，三相电压电流波形叠加周期性噪声，AI 模型拿到脏数据，故障识别准确率断崖下跌。

2. Linux 系统外设与 NPU 开关噪声 RK NPU 在推理瞬间功耗剧烈波动，电源电流突变，引入动态噪声；USB、网口、MIPI 等外设的开关噪声，通过背板耦合到隔离接口。静电放电时，极易触发 RK 看门狗复位。

3. 隔离接口防护选型陷阱 RS485/CAN 隔离芯片、TVS 选型不当：结电容过大，高速通信畸变；防护器件布局远离连接器，干扰已经侵入板内才被抑制，保护失效。

3.2 EMC 系统性优化方案（实战整改手段）

（1）PCB 分区布局，强弱电物理隔离

• 板卡严格分区：模拟采集区（ADC、运放）、FPGA 数字区、RK 核心板区、电源区、接口区，分区之间预留隔离沟；

• 模拟地 AGND 与数字地 DGND单点连接，不要大面积混铺；ADC 参考地就近单点接地，避免地环路；

• PCIe 差分对严格控制 100Ω 差分阻抗，保持等长，走线下方完整参考平面，禁止跨分割。

（2）电源分层滤波，切断传导干扰路径

• RK、FPGA 各自电源域独立 LDO/DC-DC，不共用同一路电源；

• 每一路电源采用 π 型滤波（共模电感 + X/Y 电容），靠近电源入口；PMIC 输出增加磁珠 + 去耦电容阵列，抑制 NPU 瞬时功耗波动带来的纹波；

• ADC 模拟电源单独 LDO 供电，增加低噪声磁珠隔离，和 FPGA、RK 数字电源完全隔离。

（3）高速链路防护与链路保活机制

PCIe 除硬件设计，软件层面增加链路检测 + 自动重协商逻辑。EMC 干扰发生短暂误码时，FPGA 自动缓存，RK 侧检测链路状态，不直接丢数据； IRIG-B 对时信号增加施密特整形 + 隔离，避免时钟抖动。

（4）接口防护标准化

所有对外接线端子（RS485、CAN、DI/DO）靠近连接器放置 TVS、气体放电管、共模隔离，控制防护器件走线极短；选用低结电容 ESD 器件，避免通信信号畸变。

（5）屏蔽结构设计

整机金属外壳作为屏蔽体，PCB 边缘预留屏蔽搭接点；模拟采集部分增加局部屏蔽罩；外壳单点接地，防止多点接地带来地环路。

EMC 测试经验：很多项目只在接口做防护，忽略板内 RK 与 FPGA 互相干扰。异构平台 EMC 不是单纯 "接口防护"，而是板内芯片之间干扰隔离。

四、难点二：异构算力调度瓶颈与 RK 平台算力优化

很多开发者的误区：RK 标称 6TOPS，算力足够，直接把 AI 模型、录波解析、协议、数据库全部丢进 Linux 并行跑。但储能监控属于混合负载：硬实时采样预处理（FPGA）、毫秒级业务调度、NPU 时序推理、高速存储写入，多任务争夺 DDR 带宽、CPU 核心、DMA 资源，带来严重的算力抖动 。

4.1 算力瓶颈根源

1. DDR 带宽争抢 FPGA 通过 PCIe+DMA 持续往 DDR 写入高速录波数据流；RK NPU 推理时需要大量读写模型权重、特征图；同时时序数据库落盘。三者并发抢占 DDR 带宽，会出现推理时延抖动、FIFO 溢出、采样丢点。

2. Linux 非实时内核抢占 普通 Linux 系统调度抖动，后台日志、网络、存储中断抢占高优先级调度任务，导致 AI 推理、功率计算时延不稳定。储能场景 AI 诊断要求推理时延可控，抖动会造成故障判定逻辑不稳定。

3. 模型部署粗放，未结合场景做量化裁剪 直接导入原始浮点模型到 RKNN，模型参数量大、激活图占用内存高；未做输入数据降噪预处理，大量无效计算占用 NPU 资源。

4. 任务混跑，NPU 与 CPU 资源无隔离 NPU 推理、协议解析、录波文件编码、后台 Web 服务全部跑在共享核心上。当网络流量突增，CPU 负载飙升，直接拖慢 NPU 调度。

4.2 四层算力优化策略（FPGA+RK 软硬件协同）

（1）FPGA 前置预处理，卸载 RK 算力（最重要）

把简单、高吞吐计算下沉 FPGA，减少传给 RK 的数据量：

• FPGA 硬件做滤波、谐波提取、越限判断、波形压缩、异常特征提取；

• 常态低采样率，仅故障触发时开启高采样录波；只上传故障片段 + 特征向量，而不是原始海量采样数据流； 大幅降低 PCIe 传输带宽、DDR 写入压力，从源头减轻 RK 负载。

（2）RK 端 CPU 核心隔离与 RT 内核改造

• 开启 Linux RT 补丁，把调度、AI 推理进程绑定独占 A76 大核；日志、上报、Web 后台绑定 A55 小核；设置进程优先级，业务核心禁止后台任务抢占；

• 内存分区隔离：预留独立内存块给 NPU 模型、FPGA DMA 缓冲区，防止数据库 / 文件系统占用 NPU 内存。

（3）RKNN 模型轻量化与量化优化

针对储能时序故障诊断模型：

1. 模型剪枝，剔除冗余通道；

2. INT8 量化，使用现场真实故障波形数据集做校准，降低量化误差；

3. 模型输入降维：直接使用 FPGA 提取后的波形特征，不再输入原始高采样波形；

4. 多模型串行调度，非必要模型休眠，分时复用 NPU，避免多模型并发带宽冲突。

实测：未优化原始 LSTM 模型推理时延 70~120ms；经过 FPGA 特征提取 + RKNN INT8 量化后，稳定在 18~30ms，内存占用下降 60%。

（4）数据流与 DMA 流控优化

FPGA 端 FIFO 分区，循环缓存 + 故障锁定；PCIe DMA 做流量控制，带宽限流，避免瞬间爆发流量打满 DDR； 采用环形缓冲区，RK 侧采用异步分片读取，中断合并，减少频繁中断对 CPU 的冲击。

五、RK3568 / RK3576 / RK3588 在储能监控终端取舍对比

|--------|--------|-----------------------|--------------|-----------------------------|
| 芯片 | NPU 算力 | 适合场景 | EMC 难度 | 算力优化重点 |
| RK3568 | 1TOPS | 小型工商业储能监控、基础录波、简单告警 | 低，电路简单 | FPGA 尽量多卸载预处理，仅轻量 AI |
| RK3576 | 6TOPS | 中小型储能集群、多参量 AI 故障诊断 | 中等 | 核心隔离，NPU 多模型分时调度 |
| RK3588 | 6TOPS | 集中式 / 共享储能，多模型并行、海量录波 | 高，高速信号多，电源复杂 | PCIe 严格 EMC，DDR 带宽管控，电源噪声抑制 |

选型结论：大部分储能监控终端优先 RK3576，兼顾算力、功耗、EMC 开发难度；大型集中储能、多并发录波场景选用 RK3588；小型分布式储能选用 RK3568。盲目上 RK3588 会带来更高硬件开发、EMC 整改成本。

六、工程落地避坑清单

1. ❌ 误区：原型板 EMC 没问题，量产板也没问题。 ✅ 真相：原型板很多时候没有完整隔离电源、屏蔽结构，无法复现现场干扰；必须在早期原理图阶段就规划 EMC，不能等测试失败再补救。

2. ❌ 误区：AI 模型准确率只看实验室数据集。 ✅ 真相：现场 EMC 噪声污染采样波形，是 AI 误报主因；AI 模型训练集需要加入噪声样本，增加鲁棒性。

3. ❌ 误区：所有计算交给 RK，FPGA 只做简单 AD 采集。 ✅ 真相：FPGA 不做预处理，海量原始数据涌入 RK，带宽、算力、存储全部瓶颈，EMC 下更容易链路崩溃。

4. ❌ 误区：NPU 算力越大越好。 ✅ 真相：RK3588 高速信号更多，EMC 整改成本显著提升，中小储能场景算力过剩，增加开发难度。

5. ❌ 误区：Linux 默认调度直接跑 AI + 控制业务。 ✅ 真相：不做核心隔离，后台进程抢占会造成推理时延剧烈抖动，电力控制场景不允许。

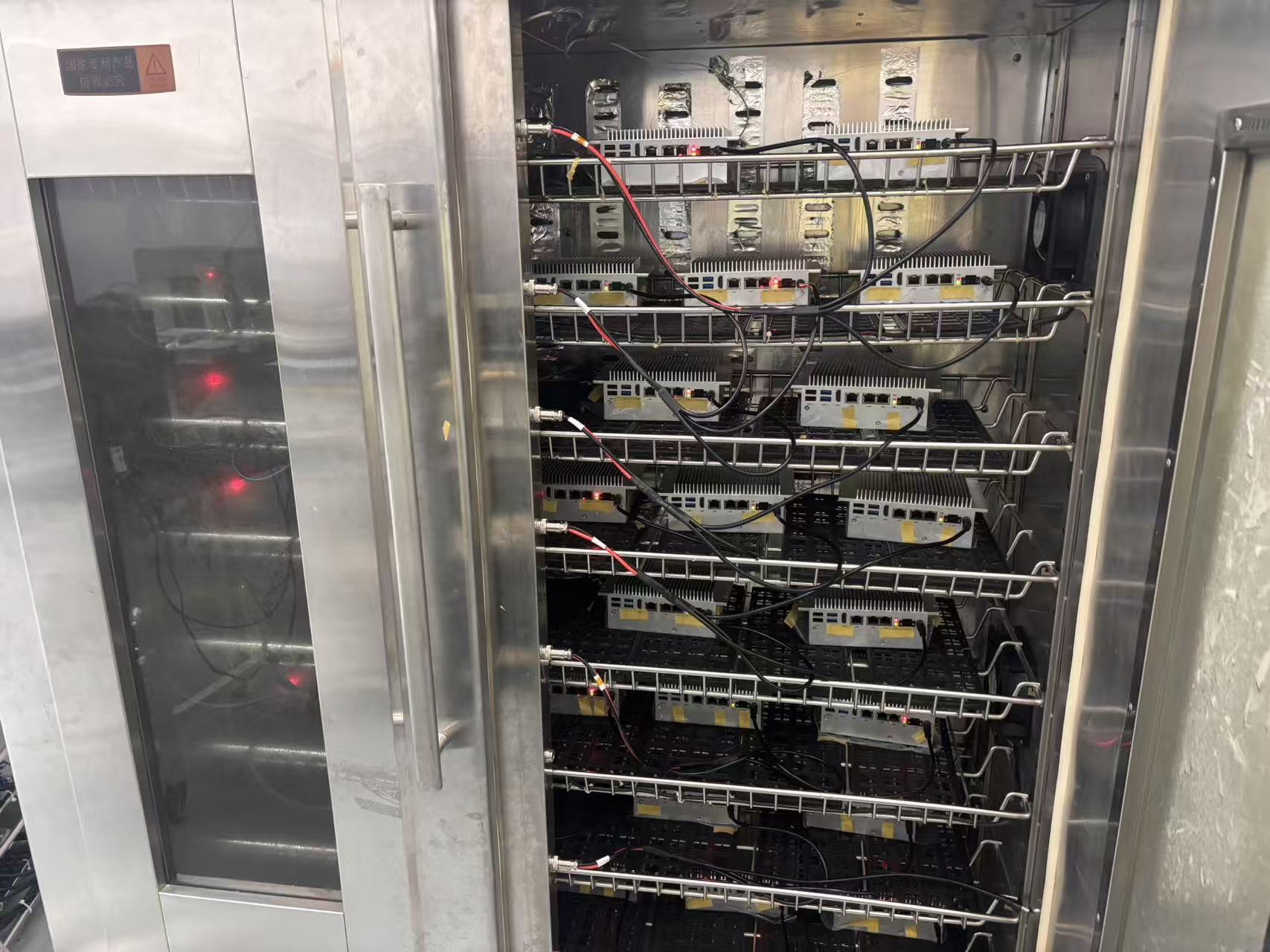

6. ❌ 忽略高低温 + EMC 叠加测试 EMC 测试同时做高低温循环，温度变化导致 FPGA 时序、DDR 时序漂移，干扰耦合特性改变，很多单一项测试能过，叠加测试就失效。

七、总结与展望

RK+FPGA 异构架构在储能监控边缘 AI 终端，不是简单芯片堆叠。最大落地难点不在算法，而在异构硬件之间电磁干扰抑制与多源数据流的算力调度平衡。FPGA 负责采集预处理与硬实时保护，RK 的 NPU 承担智能研判，二者分工必须明确；EMC 设计需要从原理图、PCB 分区、电源滤波、整机屏蔽一体化设计；算力上依靠 FPGA 卸载 + RK 核心隔离 + RKNN 量化，控制 DDR 带宽争抢，保证 AI 推理时延稳定可控。

后续方向：AMP 异构架构（FPGA 与 RK 核间通信替代 PCIe 进一步降低噪声、降低功耗）、模型自适应动态加载，结合电力大模型做故障根因解释性 AI，进一步提升储能监控终端智能化水平。
