1. 项目简介

1.1 实验目标

本实验在 NUCLEO-C542RC 开发板上，将用户按键 B1（PC13）配置为外部中断输入，按下按键触发中断，在中断回调中切换板载 LED（PA5）的状态，掌握 STM32C5 系列 EXTI 外部中断的配置与使用方法。

功能需求：

按下用户按键（PC13）时触发外部中断
在中断回调中切换板载 LED（PA5）状态
消抖时间 20 ms

开发板和 MCU 型号： NUCLEO-C542RC 开发板，搭载 STM32C542RCT6 MCU。

1.2 实验条件

硬件：

NUCLEO-C542RC 开发板
支持数据传输的 USB Type-C 线（用于连接 ST-LINK 接口）

软件：

STM32CubeMX2（用于引脚、时钟配置与代码生成）
VS Code + STM32Cube 插件（用于编译、烧录、调试）

2. 硬件说明

2.1 NUCLEO-C542RC 开发板

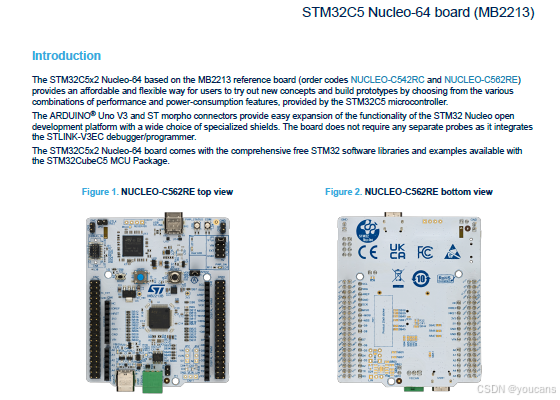

NUCLEO-C542RC 是 ST 基于 STM32C542RCT6 推出的 Nucleo-64 开发板。主要特性：

MCU：STM32C542RCT6，Arm Cortex-M33 内核，最高主频 144 MHz，256 KB Flash，64 KB RAM
调试器：板载 STLINK-V3EC，支持大容量存储、虚拟串口和调试端口三种功能
用户 LED：LD1，连接 PA5
用户按键：B1，连接 PC13
复位按键：B2
扩展接口：Arduino Uno V3 和 ST morpho 连接器

本实验使用板载的 LD1 和 B1，无需额外外设。

2.2 引脚说明

引脚	别名	功能	方向	有效电平
PA5	LD1	板载用户 LED	GPIO 输出	高电平点亮
PC13	B1	用户按键	EXTI 中断输入	按下为高电平，松开为低电平

PA5（LD1）：配置为推挽输出，输出高电平时 LED 点亮，输出低电平时 LED 熄灭。复位后初始状态为低电平（LED 熄灭）。

PC13（B1） ：配置为外部中断输入。按键按下时引脚为低电平，松开时为高电平。本实验采用上升沿触发 ，即中断发生在按键松开的瞬间。

3. STM32CubeMX2 工程配置

3.1 新建工程

本实验采用 MCU 方式创建工程，即以芯片型号 STM32C542RC 为起点，而非开发板方式。

进入 MCU 选择界面

启动 STM32CubeMX2，在首页点击 MCU，进入芯片型号选择列表。
搜索并选中芯片

在 MCU name 输入框中输入 STM32C542RC（或完整型号 STM32C542RCT6），从筛选出的列表中选择对应型号。

填写项目信息
输入项目名称 GPIO_EXTI 和项目保存路径。项目名称避免使用特殊字符，路径建议使用纯英文目录。

3.2 基础配置

工程创建后，软件自动进入 Pinout 视图。时钟配置保持默认即可 ：CubeMX2 创建工程后的默认系统主频为 48 MHz，时钟源为 HSI 分频，本实验无需修改。

注意：本工程的系统时钟为 48 MHz，这是 CubeMX2 的默认配置，不影响 GPIO 功能。

3.3 GPIO 配置

（1）PA5 配置为输出

在 Pinout 视图中找到 PA5 引脚。
右键点击 PA5，选择 Assign signal → GPIO。
再次右键点击 PA5，选择 Configure GPIO，进入 GPIO 详细配置界面。
将 PA5 的 Mode 设置为 Output。
保持默认参数：Output level 为 Low，Output mode 为 Push Pull，Pull-up/Pull-down 为 No pull-up and no pull-down，Maximum output speed 为 Low。
在 User Label 输入框中填入 LD1 。
设置别名后，CubeMX2 会自动生成宏定义 LD1_PORT 和 LD1_PIN。

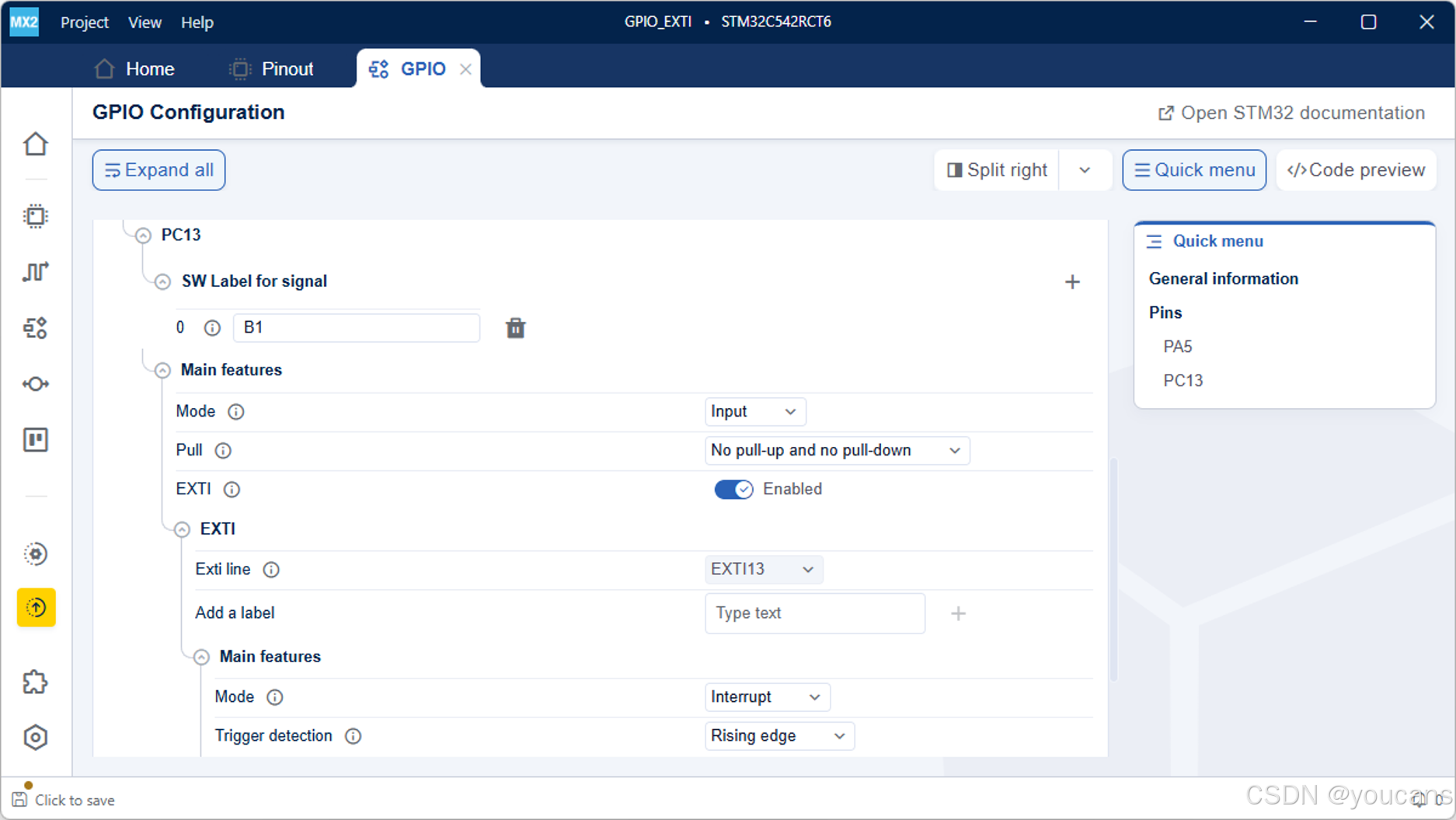

（2）PC13 配置为外部中断

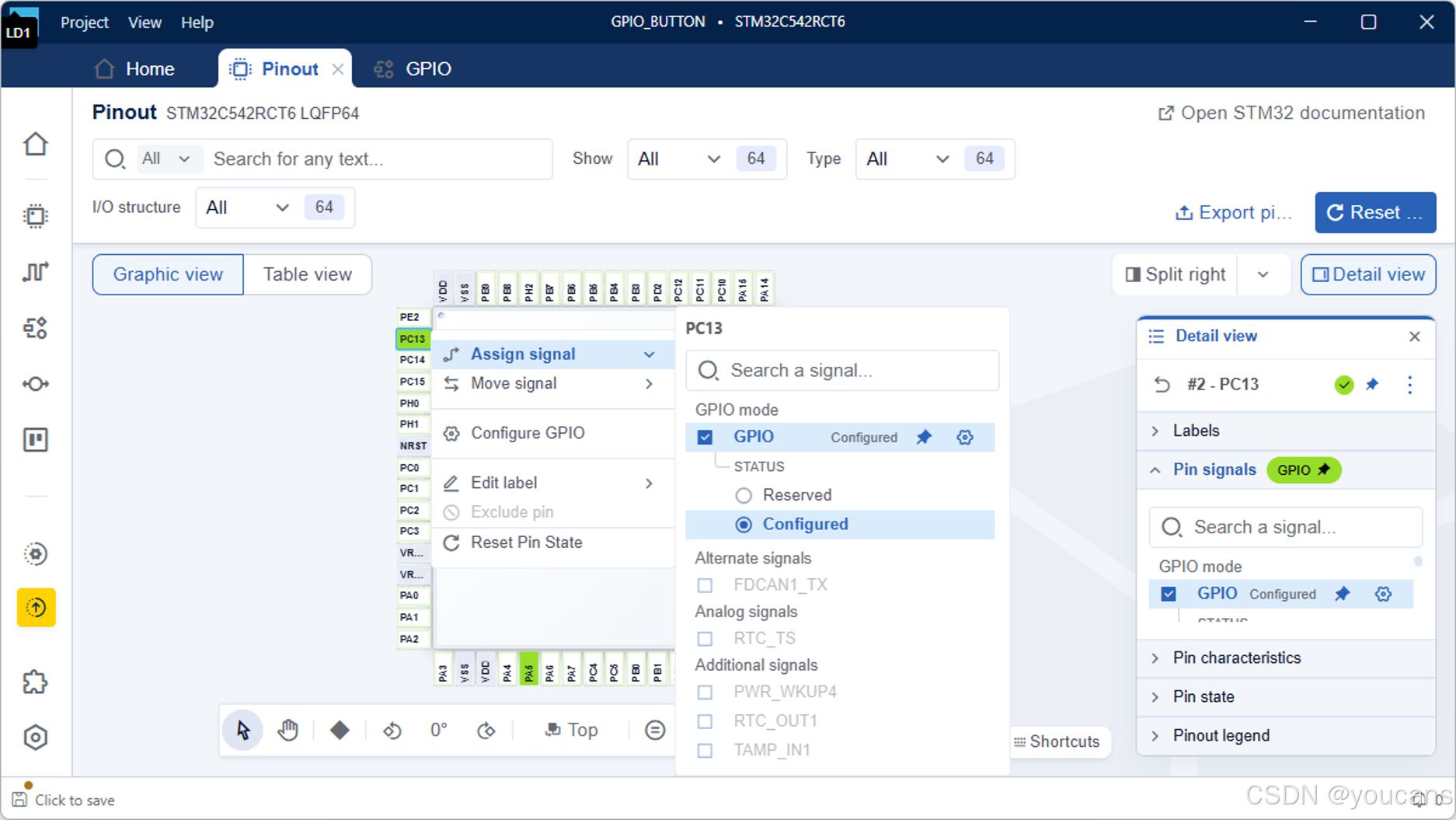

在 Pinout 视图中找到 PC13 引脚。
右键点击 PC13，选择 Assign signal → GPIO。
再次右键点击 PC13，选择 Configure GPIO，进入 GPIO 详细配置界面。

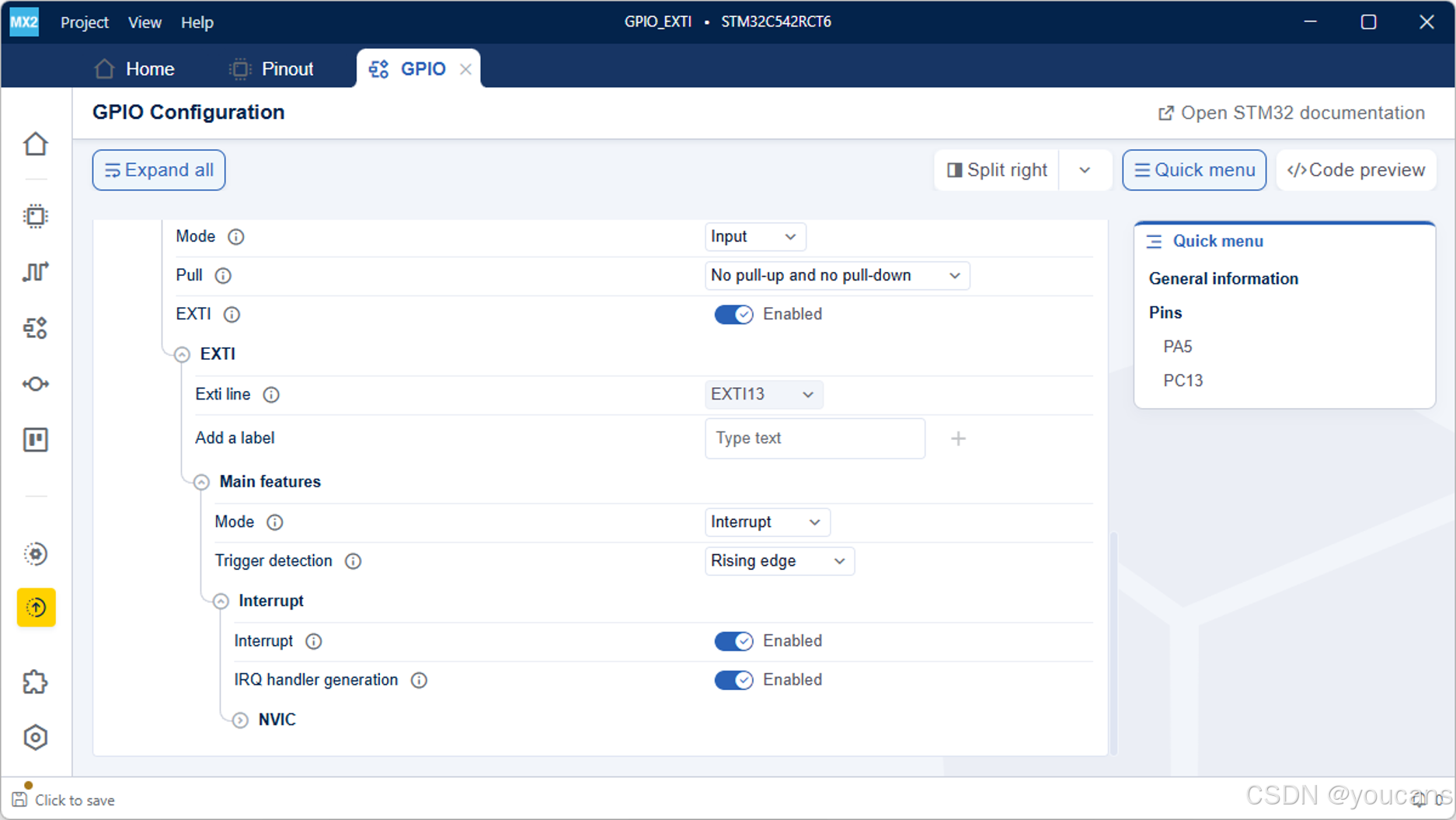

将 PC13 的 Mode 设置为 Interrupt。
将 Trigger detection 设置为 Rising edge（上升沿触发）。
将 Interrupt 设置为 Enabled 启用中断，CubeMX2 会自动选择 EXTI13。
将 Pull-up/Pull-down 设置为 No pull-up and no pull-down。PC13 外部已有下拉电阻 R13，内部无需再设上下拉，避免与外部电阻形成分压。
在 User Label 输入框中填入 B1。

3.4 项目配置

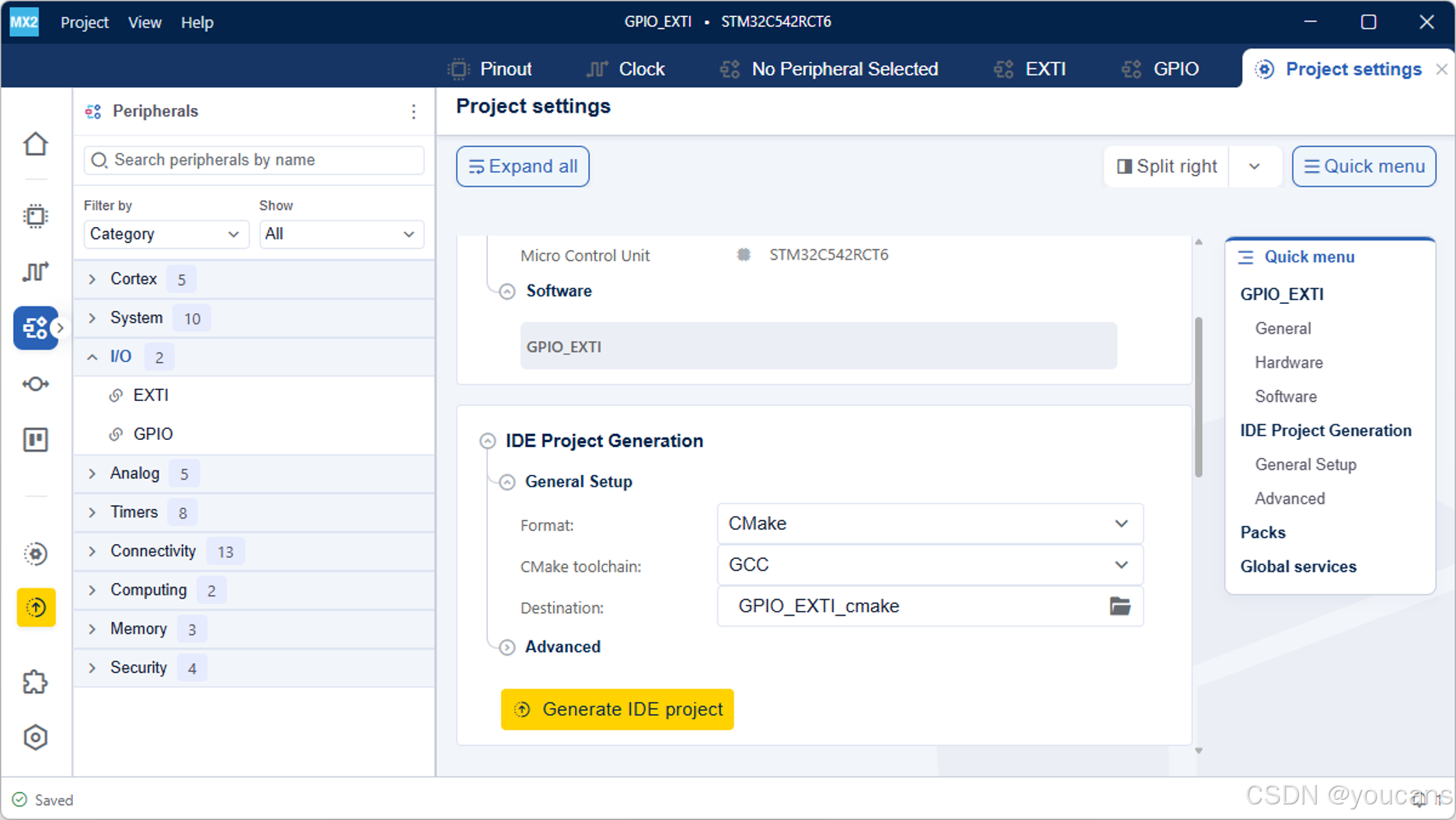

点击 Project Settings，进入工程设置页面。
在 IDE Format 下拉选项中选择 CMake。
在 CMake Toolchain 下拉选项中选择 GCC。
确认配置无误后，点击 Generate Code。CubeMX2 会执行配置检查，如果没有错误，开始在指定路径下生成 CMake 工程文件。
生成完成后，项目路径下会出现标准 CMake 工程结构，包含 Core/、Drivers/、CMakeLists.txt 等。

4. 编程实现

4.1 实现思路

采用 "EXTI 边沿中断 + 时间戳消抖 + 回调中翻转 LED" 的方案：

复制代码

用户操作 B1（PC13）
    │
    ├─ 按下 → 引脚由低变高 ──────┐
    │                           │ 硬件 EXTI13 检测到上升沿
    │                           ▼
    │                  EXTI13_IRQHandler()
    │                           │
    │                           ▼
    │                  HAL_EXTI_IRQHandler()
    │                           │
    │                           ▼
    │                  HAL_EXTI_TriggerCallback()
    │                           │
    │                   ┌───────┴────────┐
    │                   │ 距上次响应 < 20ms? │
    │                   └───┬───────────┬───┘
    │                       │ 是         │ 否 = 有效触发
    │                       ▼            ▼
    │                   视为抖动      更新 last_tick
    │                   忽略          翻转 LED
    │
    └─ 松开 → 引脚由高变低 → 下降沿，不配置触发，无中断

与轮询方案的区别 ：轮询版在主循环 while(1) 中不停地读引脚判断是否按下；本实验用硬件 EXTI 边沿产生中断，由中断回调响应，主循环保持空闲。

中断中不能用 HAL_Delay() ：阻塞延时会导致中断服务程序长时间占用 CPU，影响系统实时性。本实验改用 HAL_GetTick() 时间戳比较实现非阻塞消抖。

各步骤使用的 HAL 函数：

步骤	HAL 函数	作用
中断入口	`HAL_EXTI_IRQHandler()`	清中断标志，调用触发回调
读当前时间	`HAL_GetTick()`	获取系统毫秒节拍，用于消抖计时
翻转 LED	`HAL_GPIO_TogglePin(LD1_PORT, LD1_PIN)`	切换 PA5 输出电平

4.2 关键代码

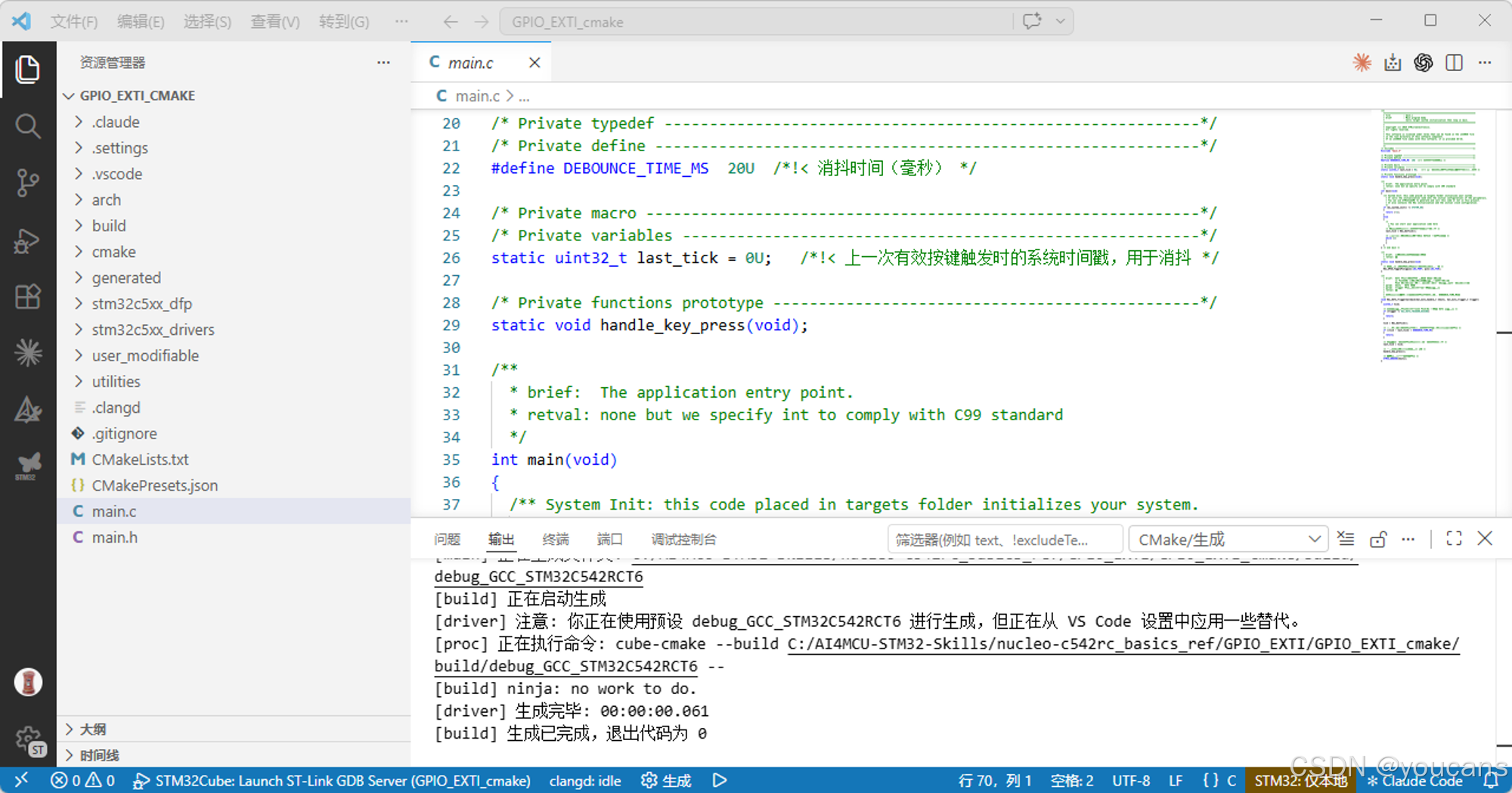

在 VS Code 中打开生成的 CMake 工程，找到 Core/Src/main.c，添加以下代码。

（1）文件头部添加宏定义与变量

c 复制代码

/* Private define ------------------------------------------------------------*/
#define DEBOUNCE_TIME_MS  20U  /* 消抖时间（毫秒） */

/* Private variables ---------------------------------------------------------*/
static uint32_t last_tick = 0U;   /* 上一次有效按键触发时的系统时间戳，用于消抖 */

/* Private functions prototype -----------------------------------------------*/
static void handle_key_press(void);

（2）主函数

c 复制代码

int main(void)
{
  if (mx_system_init() != SYSTEM_OK)
  {
    return (-1);
  }
  else
  {
    /* 记录上电时刻，作为消抖时间戳的初始化基准 */
    last_tick = HAL_GetTick();

    /* 主循环：空闲等待；按键事件由 EXTI13 中断触发处理 */
    while (1)
    {
    }
  }
}

（3）按键处理函数

c 复制代码

/**
  * brief:  按键有效按下时的处理函数。
  * retval: 无
  */
static void handle_key_press(void)
{
  /* 切换板载 LED（PA5）状态：每次有效按下翻转一次 */
  HAL_GPIO_TogglePin(LD1_PORT, LD1_PIN);
}

（4）EXTI 触发回调函数

c 复制代码

/**
  * brief:  EXTI 触发回调（覆盖默认实现）。
  *         当 PC13（B1 用户按键）产生上升沿中断时被调用。
  *         PC13 外部下拉、空闲为低、按下为高，一次上升沿对应一次按下动作。
  * param:  hexti   EXTI 句柄
  * param:  trigger 触发沿（本工程仅配置了上升沿）
  * retval: 无
  */
void HAL_EXTI_TriggerCallback(hal_exti_handle_t *hexti, hal_exti_trigger_t trigger)
{
  uint32_t tick;

  /* 仅处理上升沿触发（本工程只有 PC13/B1 配置了 EXTI 上升沿） */
  if (trigger != HAL_EXTI_TRIGGER_RISING)
  {
    return;
  }

  tick = HAL_GetTick();

  /* 基于时基的软件消抖：间隔小于消抖时间则视为抖动，忽略本次触发 */
  if ((tick - last_tick) < DEBOUNCE_TIME_MS)
  {
    return;
  }

  /* 更新最后一次有效触发时刻，作为下一次消抖比较基准 */
  last_tick = tick;

  /* 执行有效按键动作：切换板载 LED */
  handle_key_press();

  /* 避免未使用形参的编译警告 */
  STM32_UNUSED(hexti);
}

代码说明：

LD1_PORT、LD1_PIN 两个宏由 CubeMX2 生成在 generated/hal/mx_gpio_default.h，通过 main.h 链入，在 main.c 中可直接使用。
回调函数 HAL_EXTI_TriggerCallback() 是 HAL 驱动中已经声明好的回调入口。用户在自己的源文件中重写这个同名函数，中断发生时 HAL 就会自动调用它，无需修改驱动源码。
回调中判断 trigger != HAL_EXTI_TRIGGER_RISING 后提前返回。当前工程只配置了上升沿，这个判断是防御性写法------如果将来同一个工程里还有其他触发边沿的 EXTI 配置，这段代码可以保证只响应上升沿。
消抖使用 HAL_GetTick() 获取当前毫秒时刻，与上次有效触发时刻比较。时间差 >= 20ms 才判定为有效触发，并更新时间戳。这是非阻塞消抖，不会阻塞中断。
STM32_UNUSED(hexti) 用于避免未使用形参的编译告警（工程开启了 -Wall）。

5. 编译烧录与运行测试

5.1 编译与烧录

打开工程 ：用 VS Code 打开 CubeMX2 生成的 CMake 工程文件夹（如 GPIO_EXTI_cmake）。
编译：点击 VS Code 底部状态栏的 Build 按钮，或使用命令面板执行 CMake 构建。编译完成后，终端应输出 Build finished with exit code 0，无 error。
连接开发板：用支持数据传输的 USB Type-C 线连接 NUCLEO-C542RC 的 ST-LINK USB 口（CN1）。
确认设备识别 ：打开设备管理器，在"端口 (COM 和 LPT)"下应能看到 STLink COMx。
烧录：点击 VS Code 中的运行按钮，将固件下载到开发板。

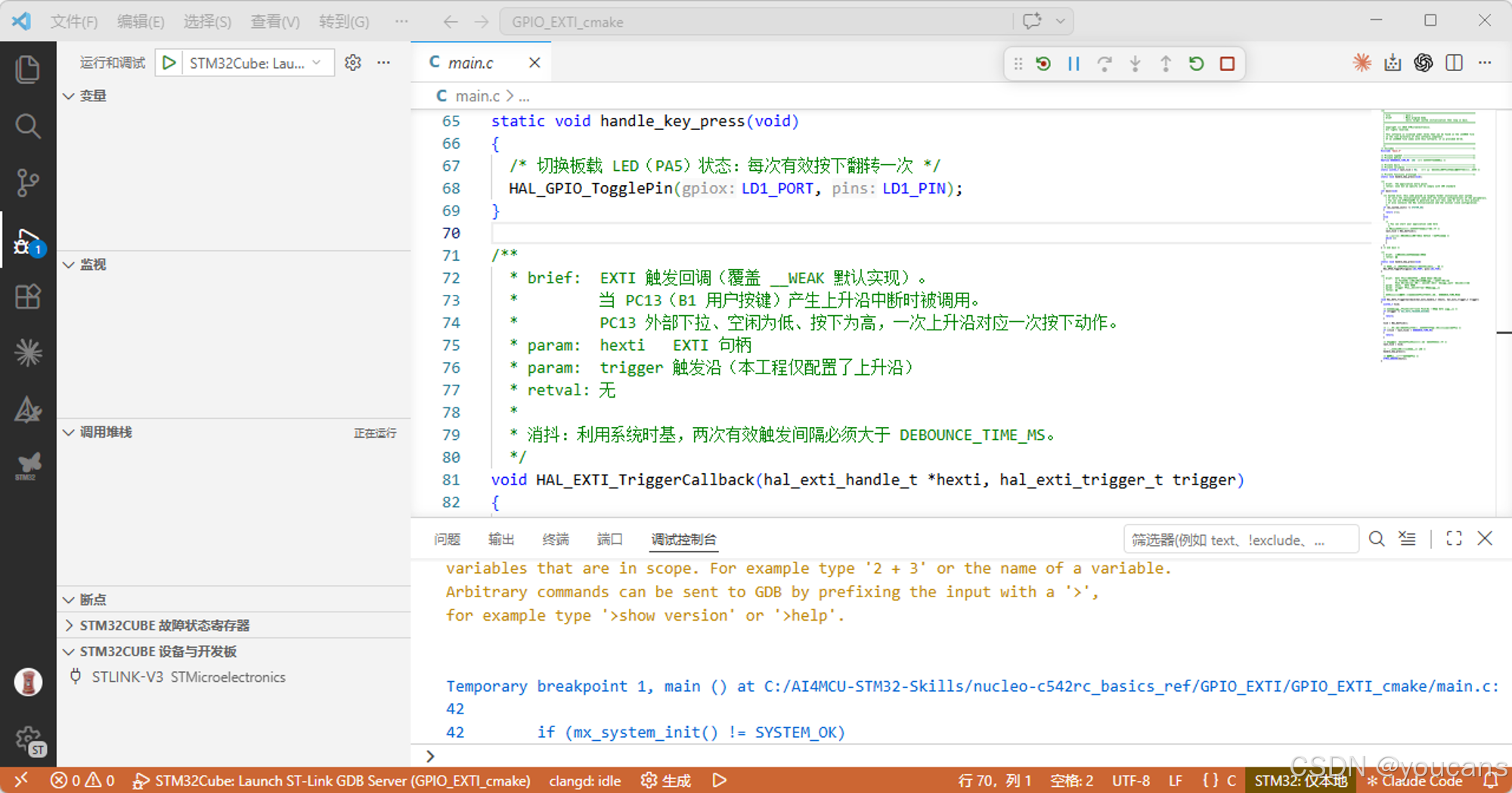

5.2 运行与测试

烧录完成后，程序自动开始运行。依次验证以下功能：

测试 1：初始状态

复位开发板（按下黑色复位按键 B2），观察 LD1。复位后 LD1 应保持熄灭状态，说明 GPIO 初始化正确，空闲时没有误触发。

测试 2：按下触发

按下 B1，观察 LD1 是否翻转。由于配置为上升沿触发，中断发生在按下的瞬间：按下时 LD1 立即翻转，松开时 LD1 状态不变。反复测试几次，确认每次按下都能可靠触发翻转。

测试 3：消抖验证

快速连续按下并松开 B1 多次，观察 LED 响应。如果消抖正常，每次有效触发只翻转一次，不会因按键机械抖动产生多次翻转。

测试结果：

复位后 LD1 保持熄灭，无按键时不会误触发
按下 B1 瞬间，LD1 翻转一次
松开 B1 时，LD1 状态不变
快速连按无重复误翻转，20 ms 消抖生效
编译、烧录、运行均正常

功能正常。

6. 小结

本实验通过外部中断方式实现了按键控制 LED 状态翻转，掌握了 STM32C5 EXTI 外部中断的配置与使用方法。

核心逻辑可以概括为："EXTI 边沿触发 → 中断服务 → 回调消抖 → 翻转 LED"。

有两点需要注意：

第一，触发边沿的选择。 本实验采用上升沿触发，中断发生在按键按下瞬间。PC13 外部下拉，空闲为低，按下为高，所以上升沿正好对应按下动作。如果希望松开瞬间触发，应改为下降沿（Falling edge）。

第二，中断回调中不能用 HAL_Delay()。 阻塞式延时会导致中断服务程序长时间占用 CPU，影响系统实时性。本实验改用 HAL_GetTick() 时间戳比较实现非阻塞消抖，这是中断中处理消抖的标准做法。

与上一篇轮询方案相比，中断方案由硬件边沿触发响应、主循环保持空闲，而轮询方案需要主循环持续读取引脚状态，这是两者最本质的技术差异。
