客户只改了一个位置，报价团队为什么要把整个模型重新看一遍？SpinFire Insight CAD模型对比

一个安装支架已经完成报价，客户又发来新版模型，说明只是调整了一个安装孔的位置。听起来改动不大，报价团队却不能直接把旧报价再发一次：孔究竟移到了哪里？其他地方有没有变化？原来的加工和装夹方案还能不能用？

于是，旧模型打开一次，新模型再打开一次。转到同一个角度，放大孔位，对照尺寸；不熟悉模型的报价人员，还可能需要等工程师整理截图。找到了客户提到的改动，仍要继续确认有没有其他变化。

如果能把新旧模型的变化位置直接标出来，报价人员就不用一边切换文件，一边回忆旧版长什么样。SpinFire Insight 的 CAD 模型对比功能可以用在这一步：通过颜色区分新增、删除和未变化的几何区域，帮助团队找到差异，再与工艺人员核查这些改动是否影响原报价。

客户说明了修改意图，报价团队还需要确认实际交付的文件。

文件名从 V2 变成 V3，可以帮助区分版本，却不能告诉报价人员哪个孔移动了、哪块区域变厚了。没有完整变更说明时，团队只能重新检查模型，寻找影响原报价的变化。

肉眼对照也有一个麻烦：人需要记住旧模型的细节。两个窗口的角度稍有不同，小范围改动就可能不容易看出来；换一个同事接手，还要再解释一次之前看过哪些地方。

与此同时，局部改动也可能影响原来的工艺判断。一个安装孔移动后，是否靠近夹持位置、是否需要调整加工顺序，都要结合实际方案确认。报价前的核查有必要，寻找差异的过程则可以借助工具完成。

模型对比把两个版本之间的几何变化，变成可以直接查看的结果。

在 SpinFire Insight 中，用户选择旧版和新版的零件或子装配，设置比较方式与容差，再执行对比。容差是比较时使用的偏差阈值，需要结合文件数据和检查目的设置。

结果通过颜色区分以下三类区域：

拿安装孔移位来说，旧孔被填补、新位置被开孔，可能同时表现为新增和删除区域。两种颜色可能对应同一次修改，需要结合零件结构理解。

对于支持相应控制的几何比较结果，还可以隐藏未变化的部分，让变化区域更容易观察。对比结果也可保存到用户视图，便于后续再次查看。

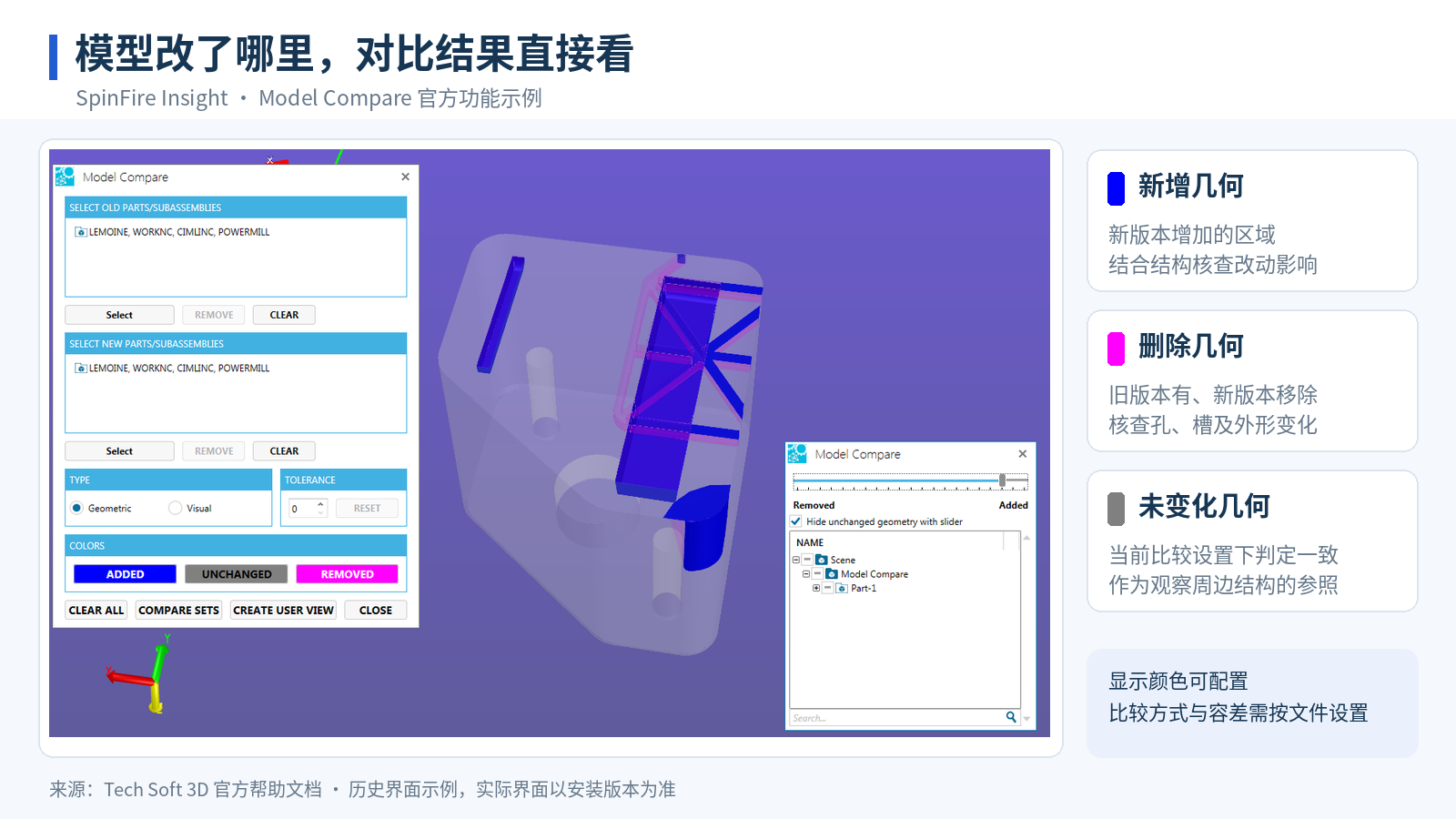

图1：模型对比通过颜色区分新增、删除和未变化的几何，便于定位需要核查的区域。图中为官方历史界面示例，实际界面以安装版本为准。

报价团队可以围绕已定位的变化，与工艺人员核对原评估中的相关项目。

先找到原报价对应的旧模型，确认比较基准。SpinFire Insight 的 Library 可以连接本地或网络文件夹，搜索并打开已保存的文件。原报价表、工艺记录与模型之间的对应关系，仍需要企业自行维护。

回到安装支架的例子，对比确认孔位变化后，报价人员就可以带着具体位置询问工艺人员：现有夹具是否遮挡新孔位？加工时是否需要重新装夹？检测方式是否需要调整？

这样的沟通更具体，也便于说明为什么某个报价项目需要修改。原评估中哪些内容可以沿用，则要在相关条件核查后确认。

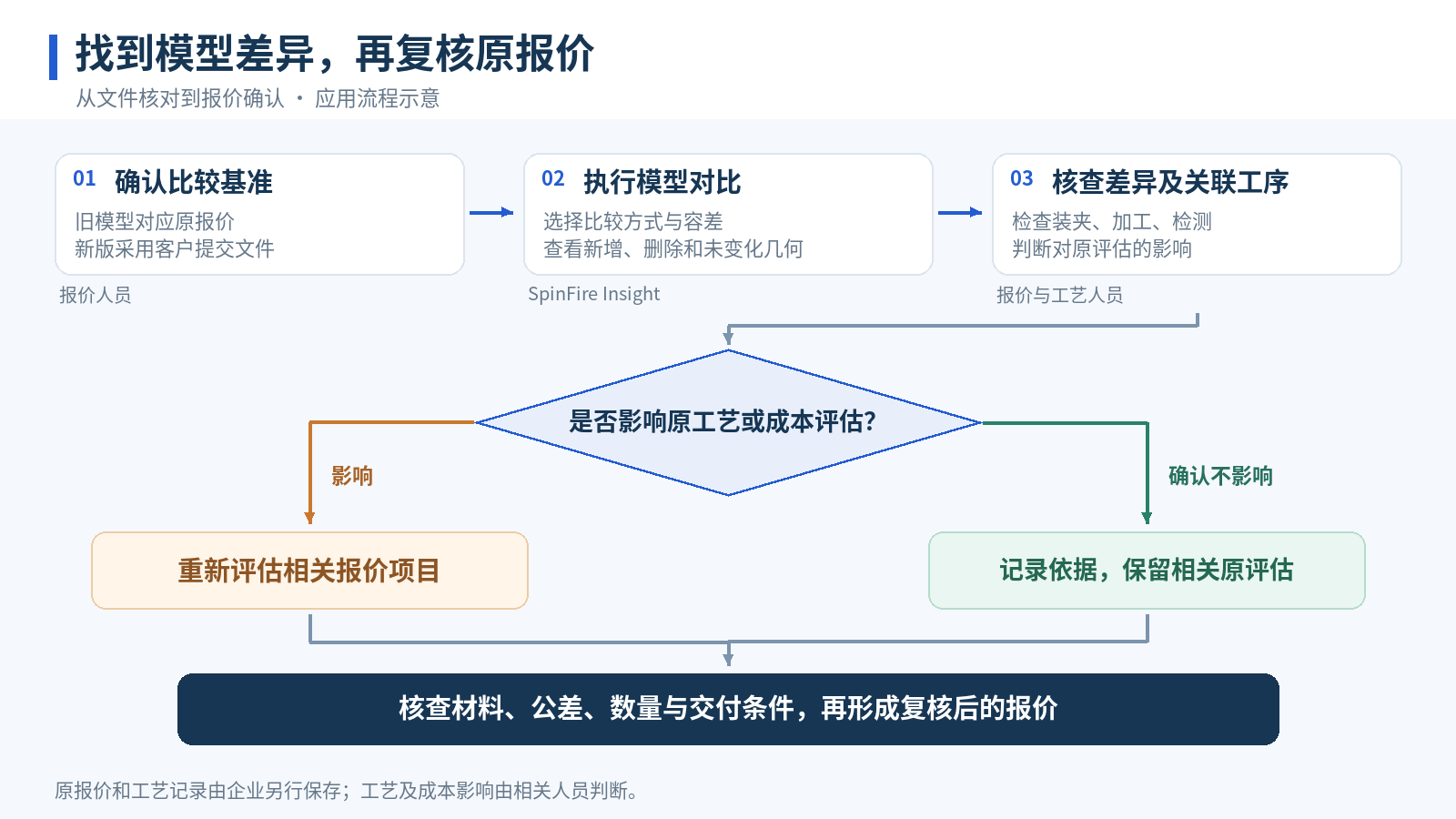

下面是从模型对比到报价复核的处理流程：

图2：报价团队以新旧模型差异为依据，与工艺人员复核原报价。该流程包含人工判断，属于应用流程示意。

保存对比视图后，下一位同事可以再次查看相同的对比结果。企业同时记录对应文件、比较设置和复核结论，后续接手的人也更容易知道当时检查了什么。

几何差异看清楚了，报价条件仍要逐项确认。

孔、槽和外形变化只是报价复核的一部分。有些要求可能写在图纸、制造标注或客户说明中，仅查看几何对比结果不足以确认。

模型包含的数据还会影响可用的比较方式。例如，没有精确几何数据时，基于这类数据的比较选项可能不可用，需要采用适合当前文件的方式。

客户下次再说只改了一处，团队就可以打开新旧模型的对比结果，确认改动位置，再讨论它对工艺和报价的影响。工程师的经验仍然用于判断，但寻找差异不必每次都从头开始。

文中的安装支架改版为应用场景示例。实际比较效果及报价影响，需要结合具体文件、比较设置和工艺方案验证。
