图的精髓：邻接矩阵与遍历全解析

本篇目标：

讲解图的基本概念、邻接矩阵以及图的遍历。

一. 图的基本概念

1. 什么是图?

图是一种描述对象以及对象之间关系的数据结构 ，通常写成：G=(V,E)

其中：

cpp 复制代码

- V 是顶点集合，Vertex Set。
- E 是边集合，Edge Set。

例如，用顶点表示城市，用边表示城市之间的道路：

V = {A, B, C, D}

E = {(A,B), (A,C), (B,D)}

这里的 A、B、C、D 是顶点，城市之间的道路是边。

图与树的关系是：树是一种特殊的图。树一定连通并且没有环；普通图则可能存在环，也可能不连通，两个顶点之间还可能存在多条不同的路径。

2. 无向图

如果边没有方向，这样的图称为无向图 。无向边通常写成：(A,B)

它表示 A 和 B 之间可以双向通行。在无向图中：(A,B)=(B,A)

二者是同一条边，不能计算成两条边。

如图所示：

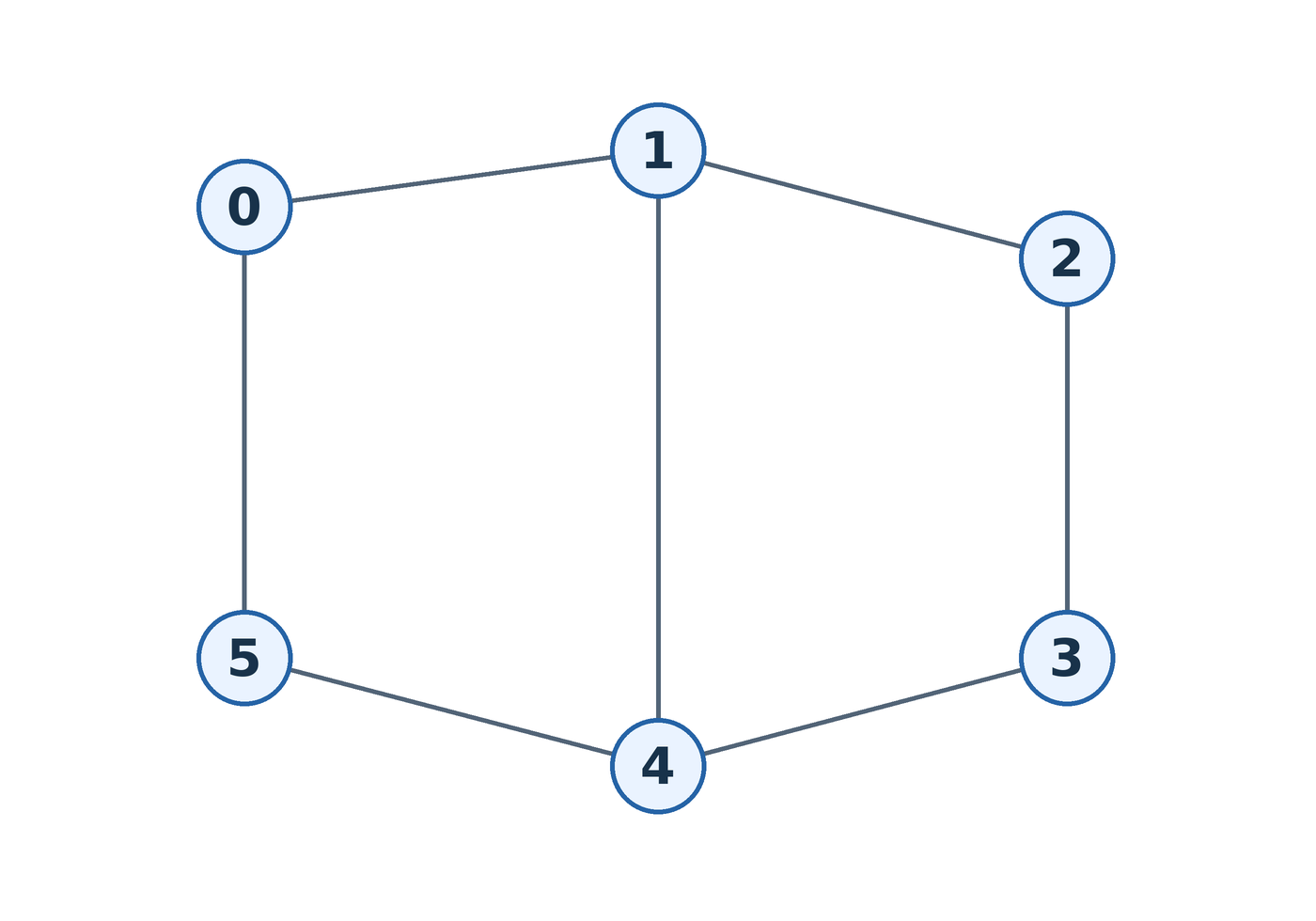

为了在程序中方便处理，有时会分别记录 A 到 B 和 B 到 A 两个方向的信息，但这只是存储方式。一条无向边在数学意义上仍然是一条边。

3. 有向图

如果边具有明确方向，这样的图称为有向图。有向边通常写成：<x,y>

也可以直观地写成：A → B

它只表示可以从 A 直接到达 B，不能说明可以从 B 直接到达 A。

如图所示：

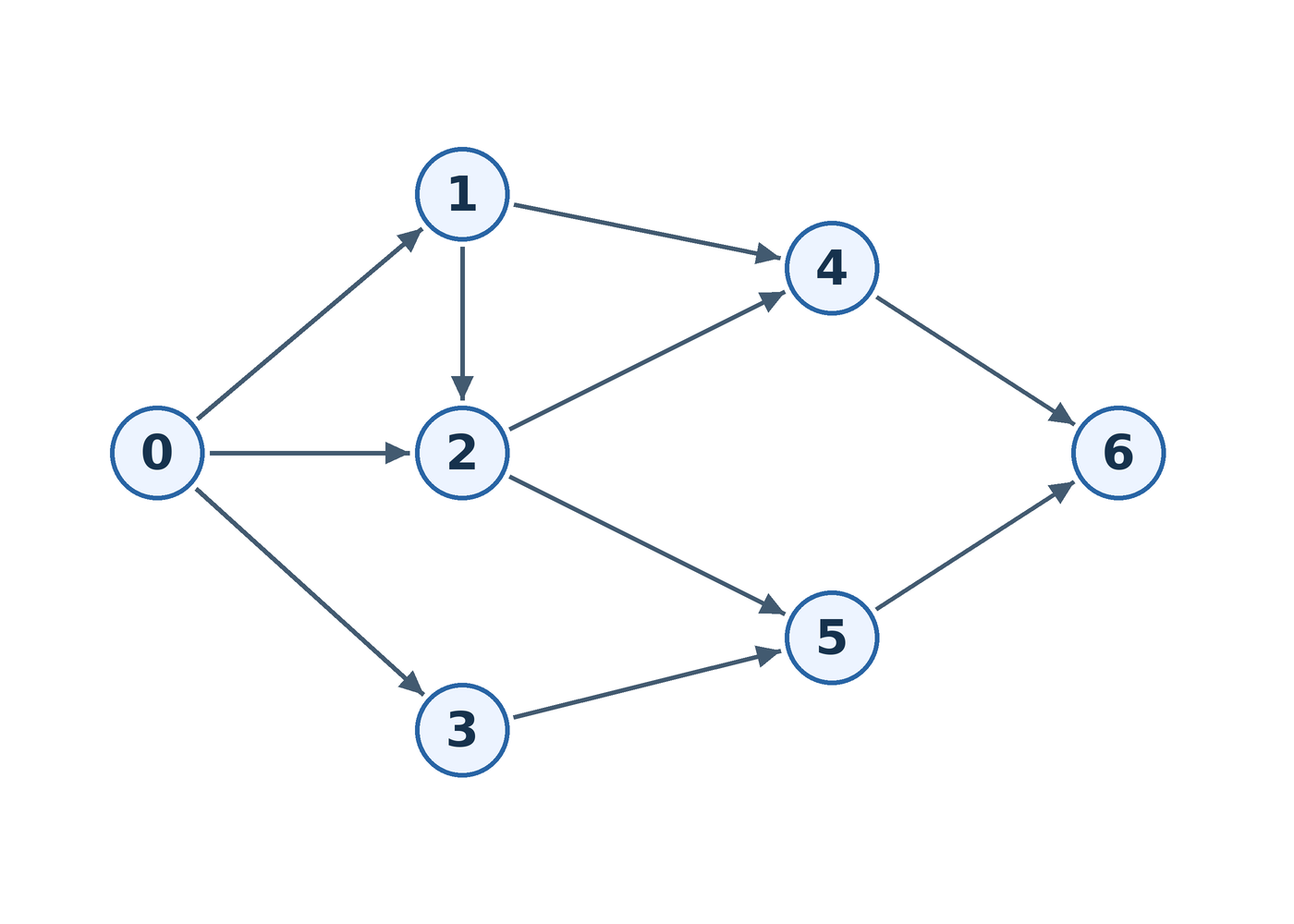

有向边也称为弧。起点 A 称为弧尾，终点 B 称为弧头。

4. 带权图

如果边上带有数值，这个数值称为边的权值。带有权值的图称为带权图，也常称为网。

例如：

cpp 复制代码

    5
A ------------ B

权值 5 可以表示距离、费用、时间、网络延迟或其他代价。算法究竟让权值表示什么，要根据具体问题决定。

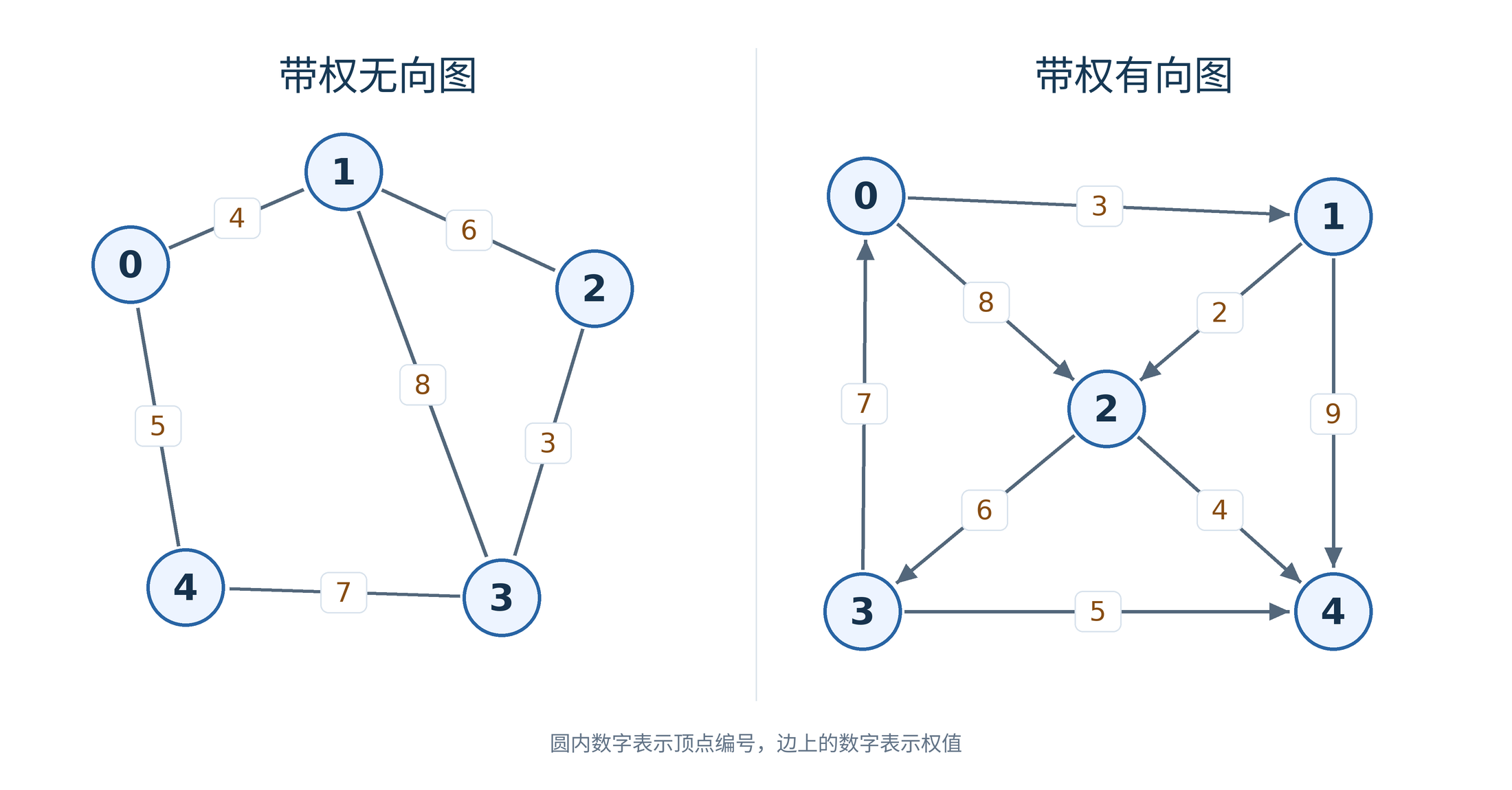

如图所示：

不带权图中的每条边，可以看成权值都为 1。因此，无权图中一条路径的长度通常就是路径所包含的边数。

5. 重边和自环

自环是指一条边的起点和终点是同一个顶点，例如：A → A

重边是指两个顶点之间存在多条相同方向或相同端点的边。

如果一个图既没有自环，也没有重边，通常称为简单图。完全图的边数公式通常默认讨论简单图。

6. 完全图

6.1. 无向完全图

一个有 n 个顶点的无向图，如果任意两个不同顶点之间都有一条边，就称为无向完全图。

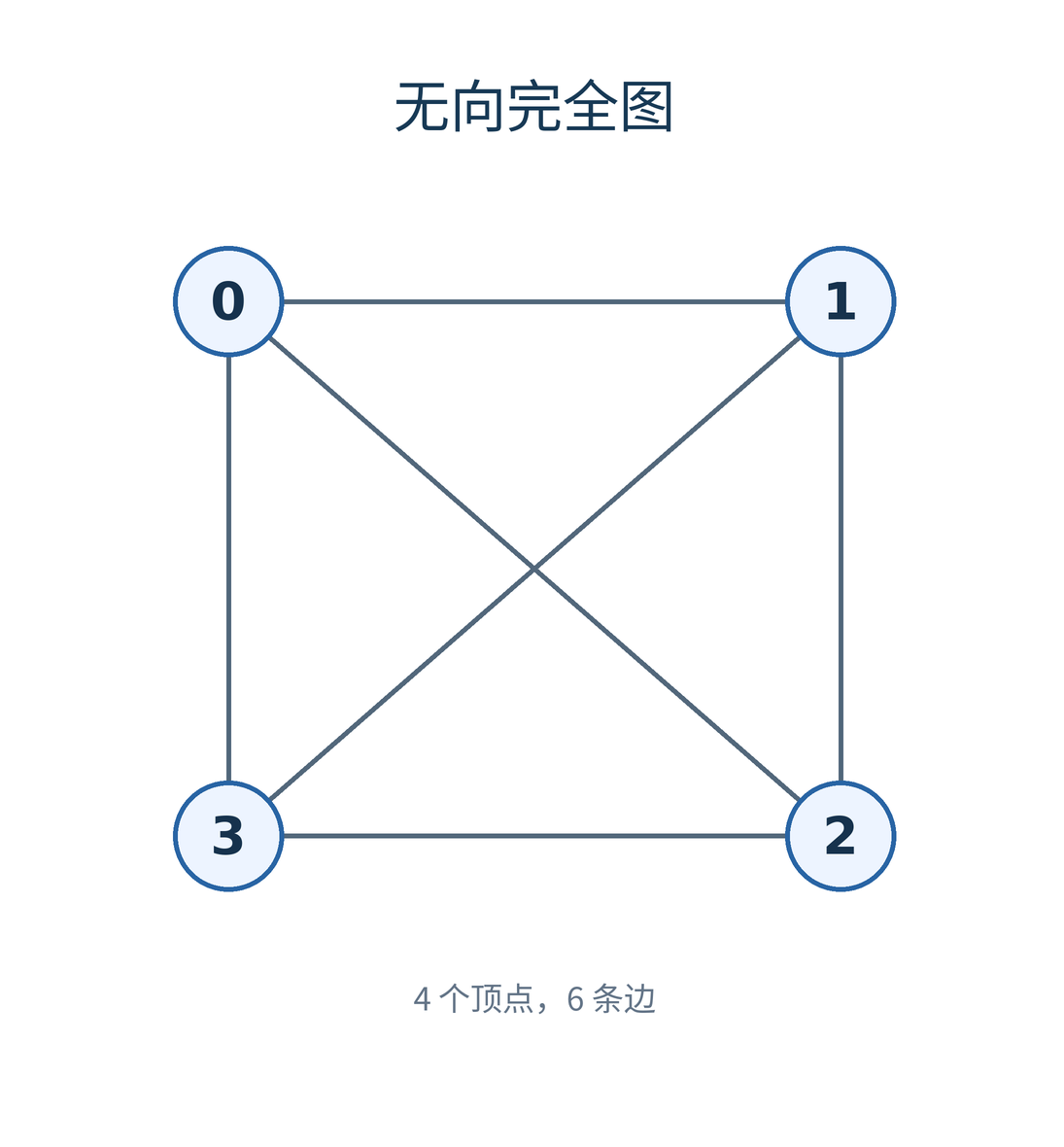

如图所示：

它的边数为：n * (n-1)/2条边

原因是每个顶点都可以和其他 n-1 个顶点相连，先得到 n*(n-1)；但是每条无向边会从两个端点各计算一次，所以还要除以 2。

例如，4 个顶点的无向完全图有：4*3条边。

6.2. 有向完全图

如果任意两个不同顶点之间，两个方向的有向边都存在，那么这个图称为有向完全图。

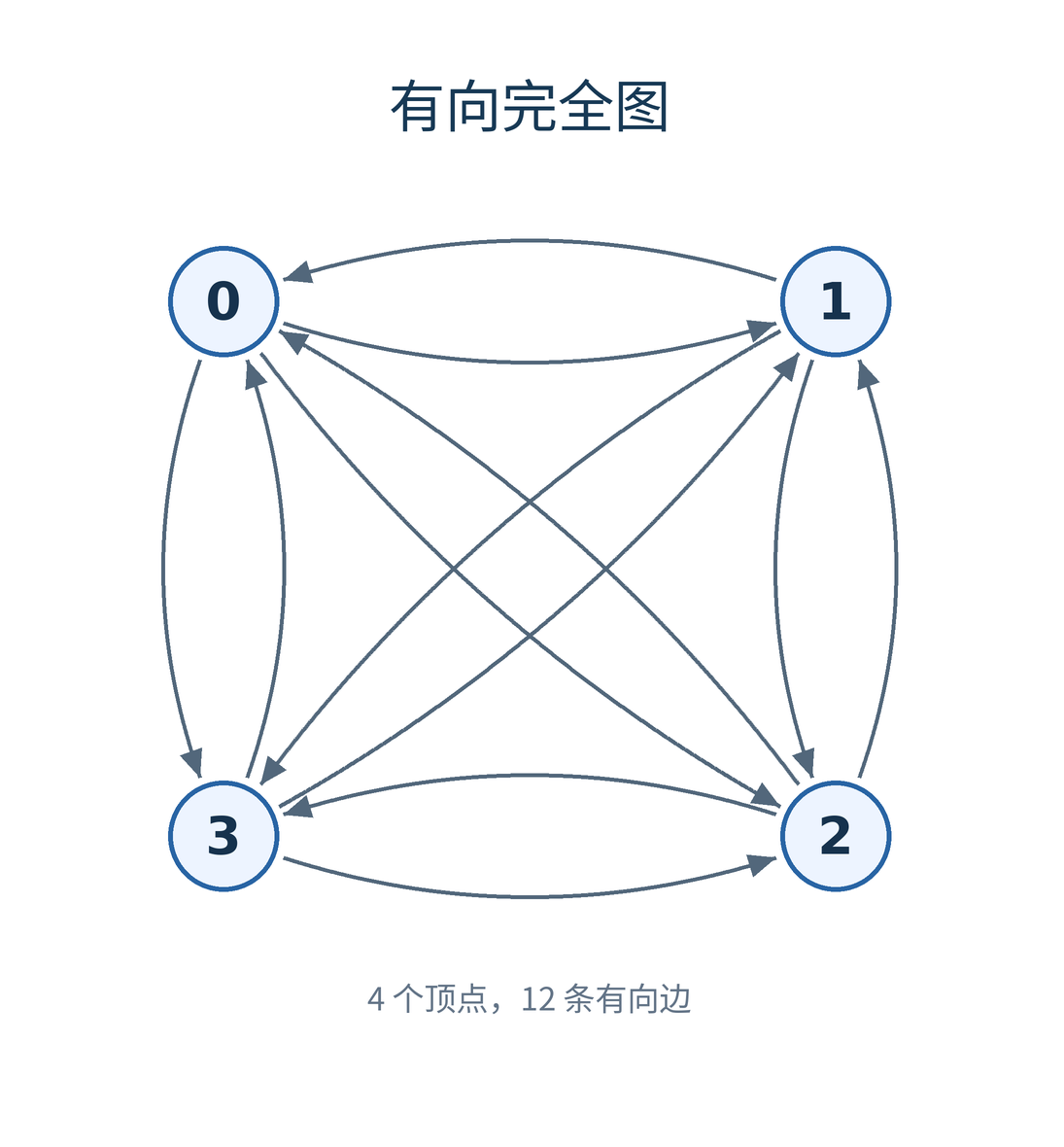

如图所示：

它的边数为：n(n-1)条边

例如，A 和 B 之间同时存在 A→B 与 B→A。4 个顶点的有向完全图共有：4*3=12条有向边。

7. 邻接顶点

在无向图中，如果存在边 (A,B)，那么 A 和 B 互为邻接顶点，这条边依附于 A 和 B。

在有向图中，如果存在 A→B，那么可以说：

A 邻接到 B。
B 邻接自 A。
B 是 A 的出边邻接点。
A 是 B 的入边邻接点。

有向图中的邻接关系不一定具有对称性。A 邻接到 B，并不能说明 B 也邻接到 A。

8. 顶点的度

8.1 无向图的度

在无向图中，边没有方向，因此不需要区分入度和出度。与顶点 v 相关联的边数，称为该顶点的度，记作 deg(v)。

例如，与顶点 A 相连的边有 (A,B)、(A,C)、(A,D)，那么 A 的度就是：

deg(A) = 3

对于整个无向图，每条边的两个端点都会各贡献一个度。因此，将所有顶点的度相加，每条边都会被统计两次，得到：

所有顶点的度之和 = 2 × |E|

其中，|E| 表示图中边的总数。如果图中允许出现自环，那么一条自环对所在顶点的度贡献为 2，上面的结论仍然成立。

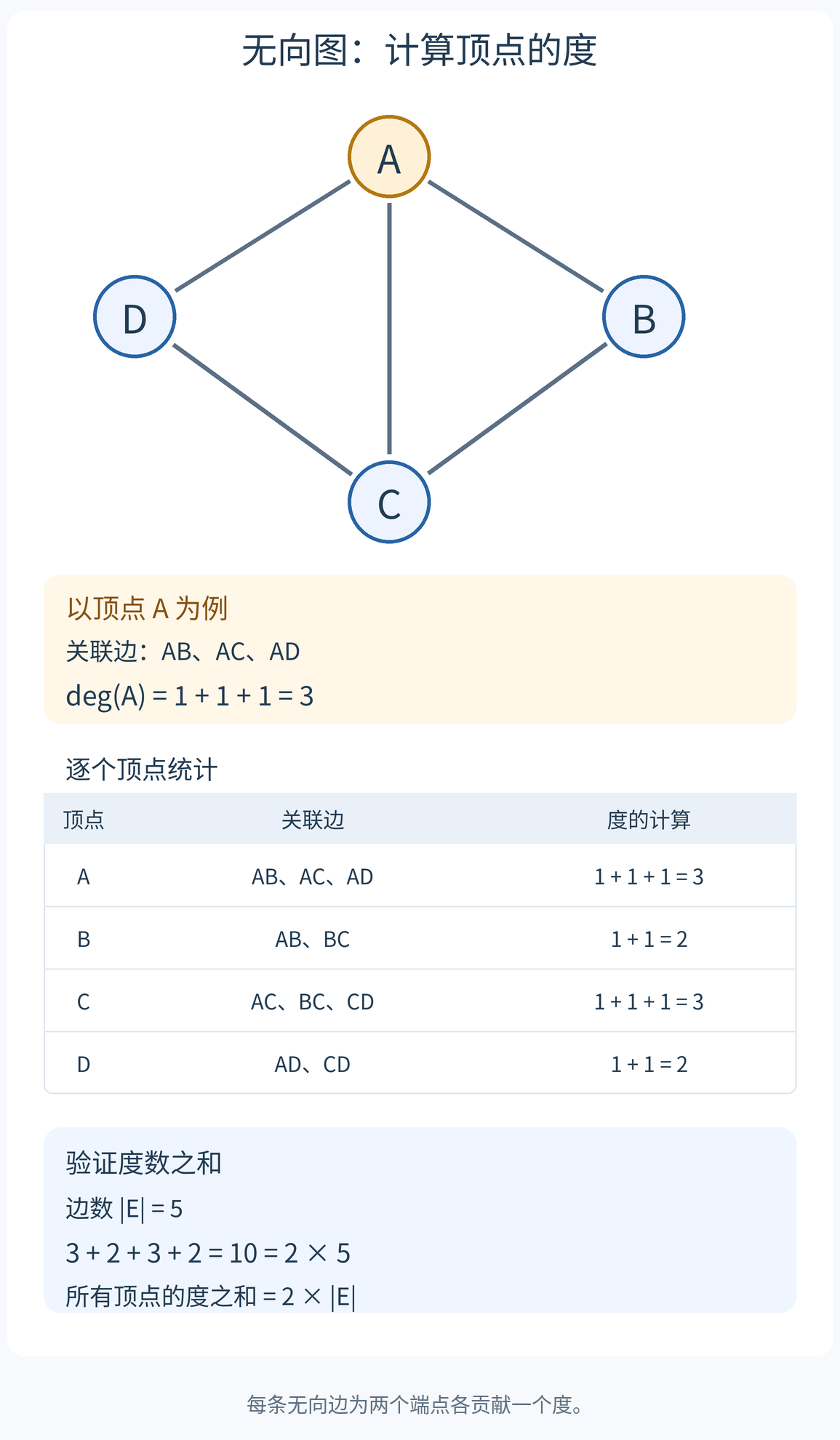

如图所示：

所有顶点的度数之和等于边数的两倍。因为每条无向边有两个端点，会对总度数贡献 2。因此，无向图的所有顶点度数之和一定是偶数。

无向图本身不区分入度和出度，直接讨论顶点的度即可。

8.2 有向图的入度和出度

对于有向边 A→B：

A 的出度增加 1。
B 的入度增加 1。

在有向图中，每条边都有明确的方向，因此顶点的度需要区分为入度和出度。

入度：以顶点 v 为终点的边数，记作 indeg(v)。通俗地说，就是有多少条边指向这个顶点。

出度：以顶点 v 为起点的边数，记作 outdeg(v)。也就是有多少条边从这个顶点出发。

顶点 v 的总度数等于它的入度与出度之和：

deg(v) = indeg(v) + outdeg(v)。

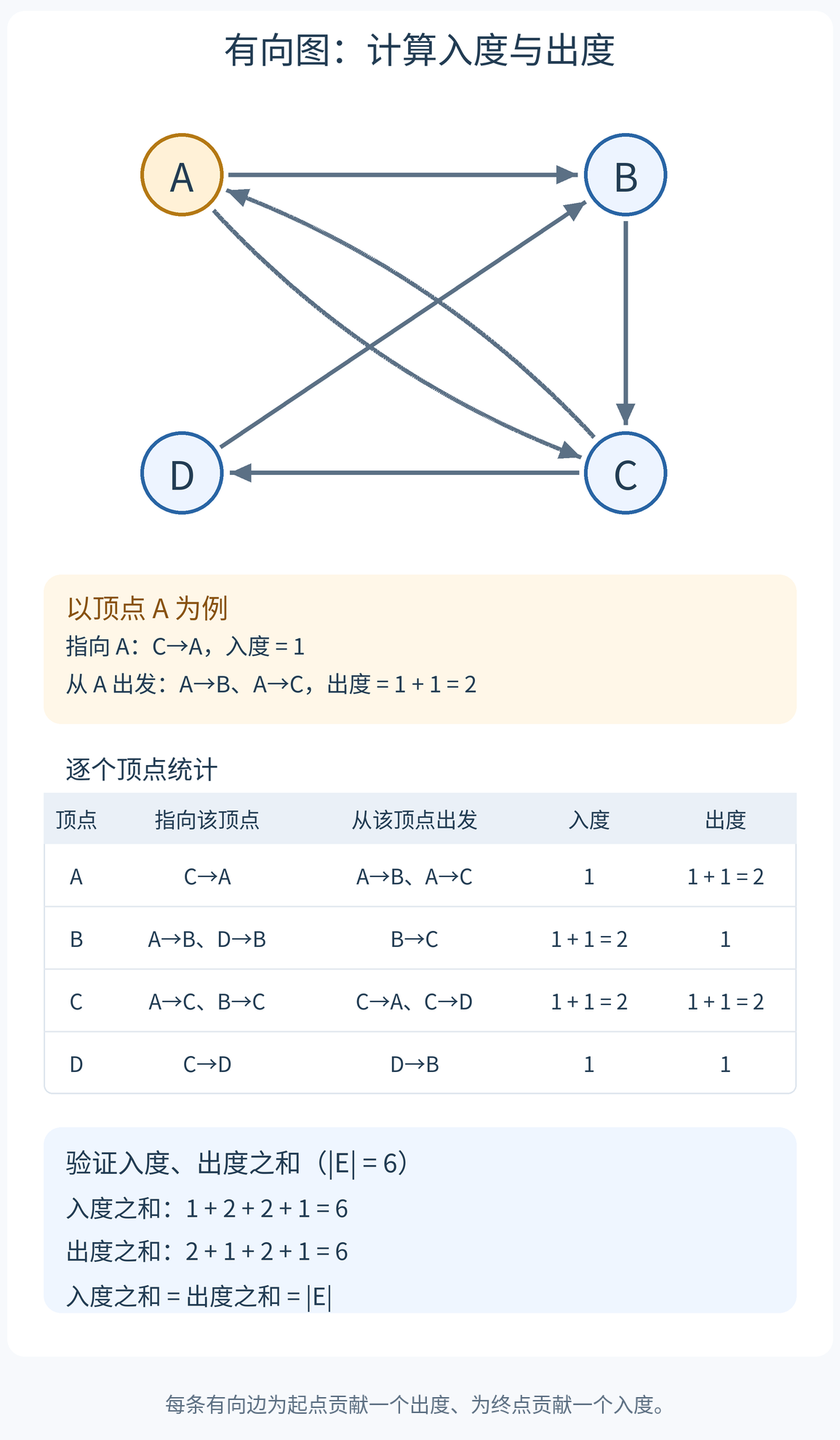

如图所示：

对于整个有向图，每条边都会给起点贡献一个出度，同时给终点贡献一个入度。因此，将所有顶点的入度相加，或者将所有顶点的出度相加，得到的结果都等于图中边的总数：

所有顶点的入度之和 = |E|

所有顶点的出度之和 = |E|

其中，|E| 表示图中边的总数。

因为每条有向边恰好为某个顶点贡献一个出度，同时为另一个顶点贡献一个入度。

9. 路径和路径长度

如果能够沿着图中的一系列边从顶点 A 到达顶点 D，那么经过的顶点序列就构成一条从 A 到 D 的路径。

例如：

A → B → C → D

对应的顶点序列是 A、B、C、D。

在有向图中必须按照箭头方向行走；在无向图中可以沿边的任意方向行走。

对于无权图，路径长度等于路径包含的边数。上面的路径经过 3 条边，所以路径长度是 3，而不是 4。

对于带权图，路径长度通常等于路径上所有边权值的总和。例如：

cpp 复制代码

    4      3      6
A ------------ B ------------ C ------------ D

路径长度为：4+3+6=13

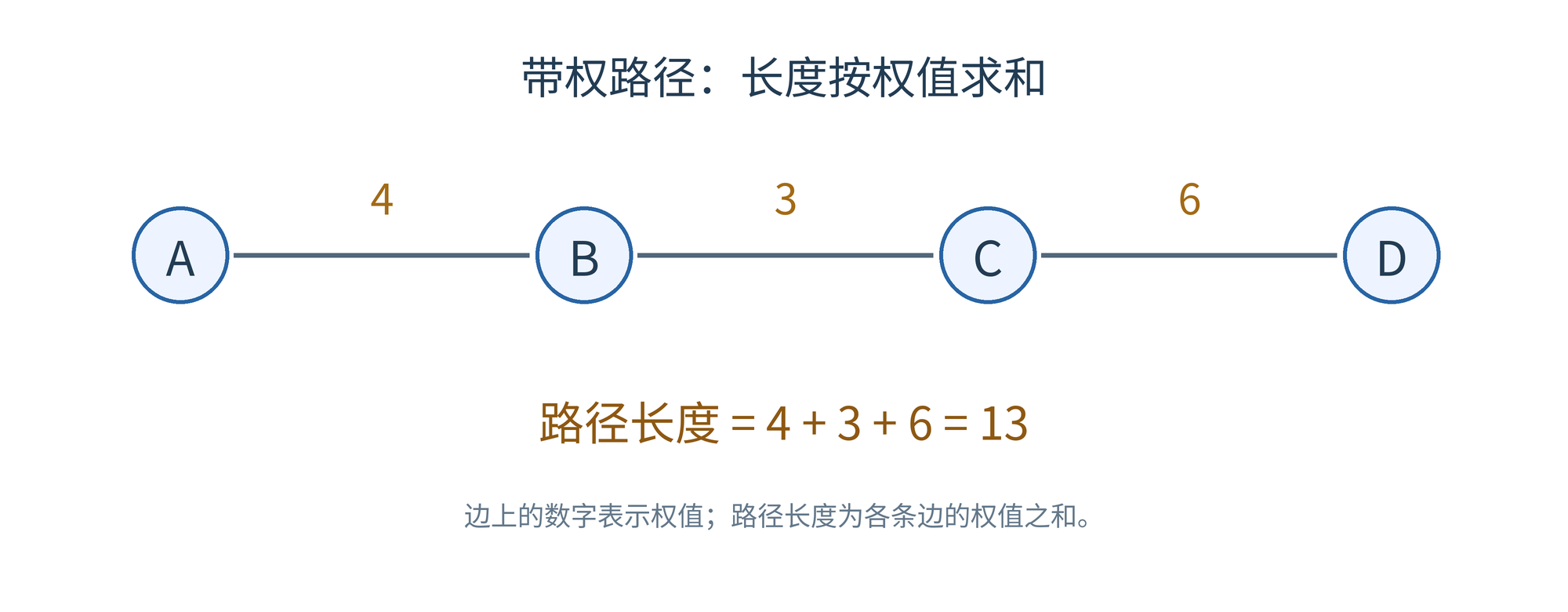

如图所示：

10. 简单路径和回路

如果路径中的顶点不重复，这条路径称为简单路径。

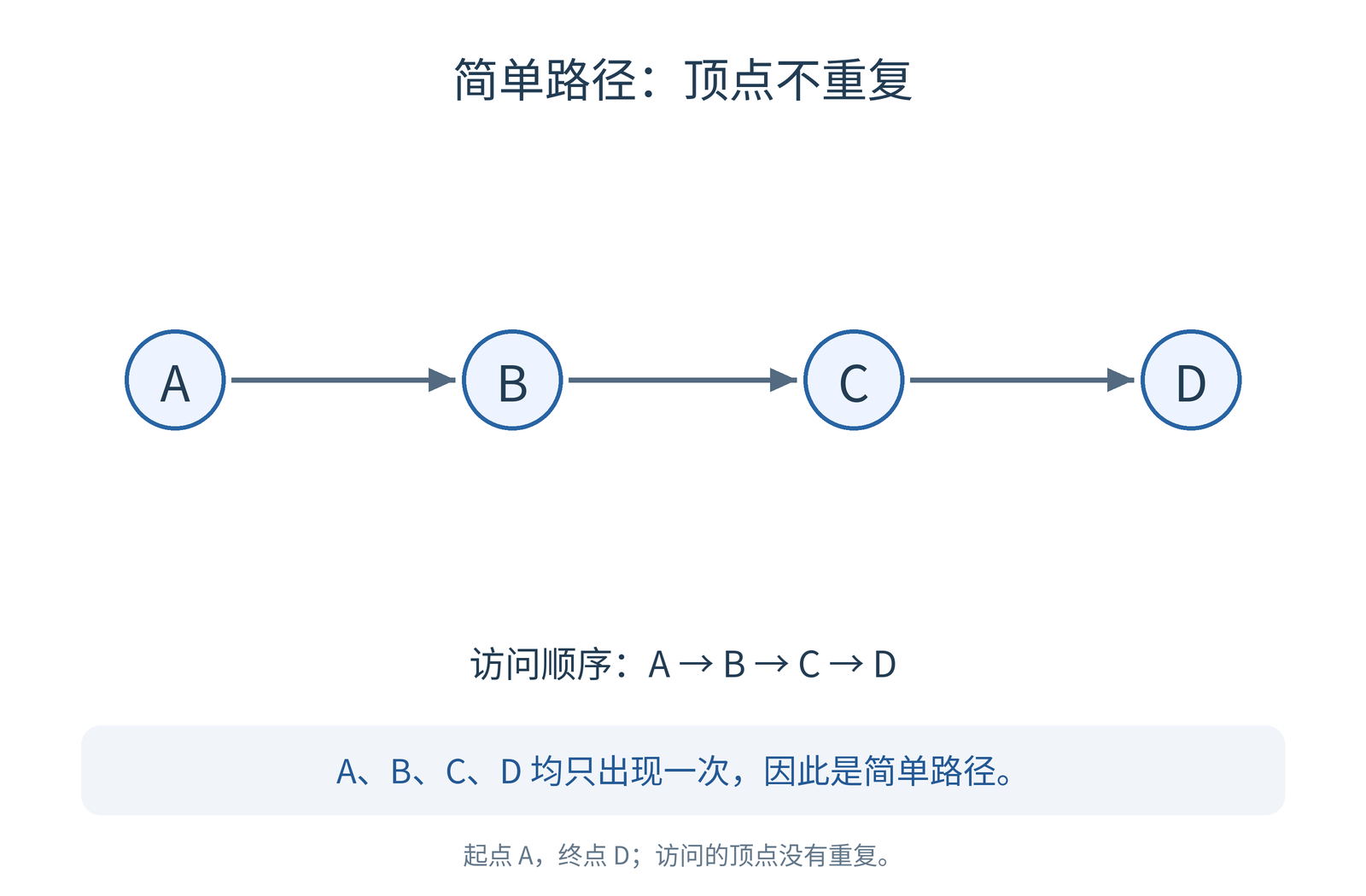

例如：

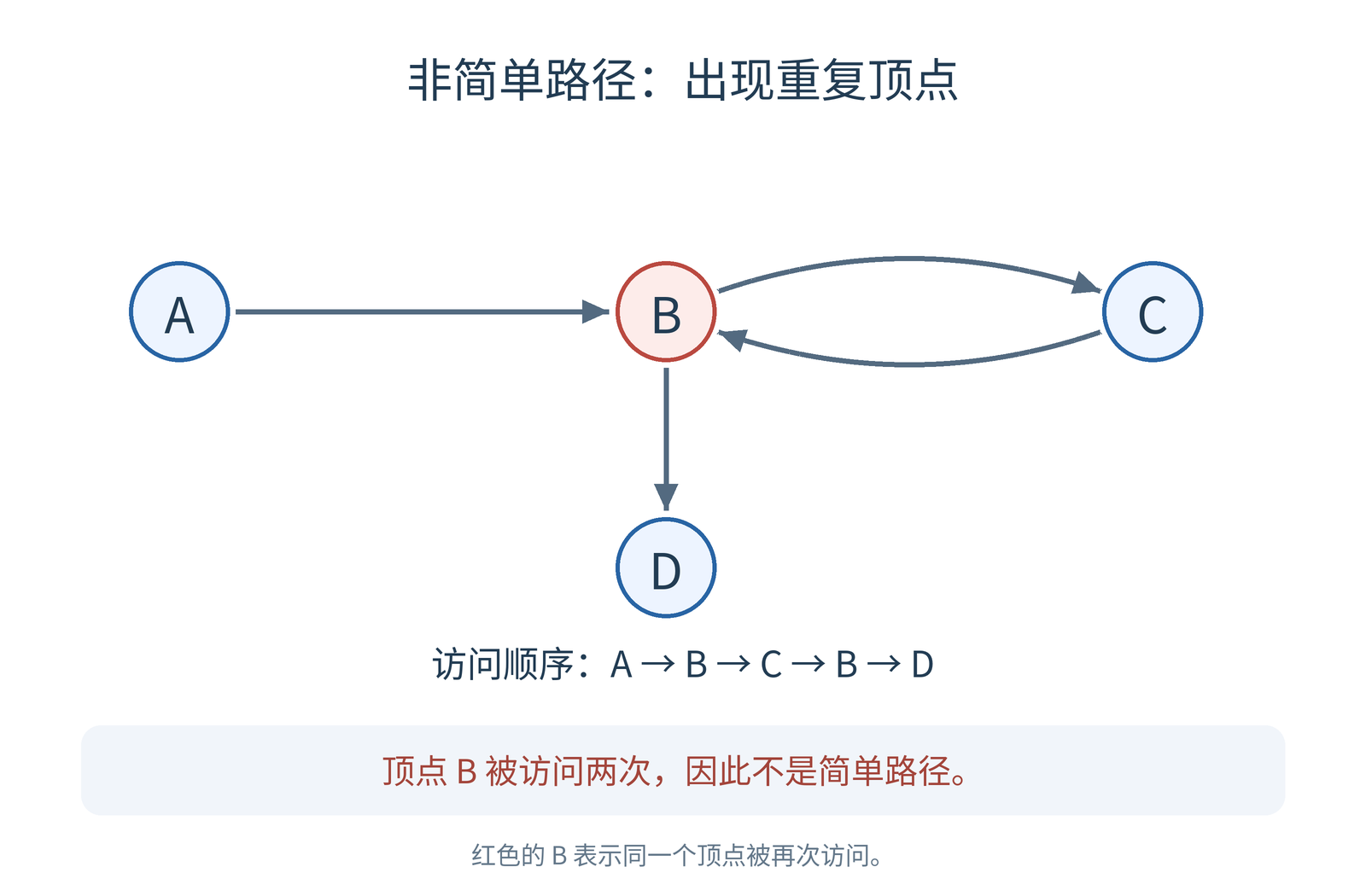

如果路径中出现重复顶点，例如 A→B→C→B→D，那么它不是简单路径。

例如：

如果一条路径的起点和终点相同，这条路径称为回路或环。

例如：

A → B → C → A

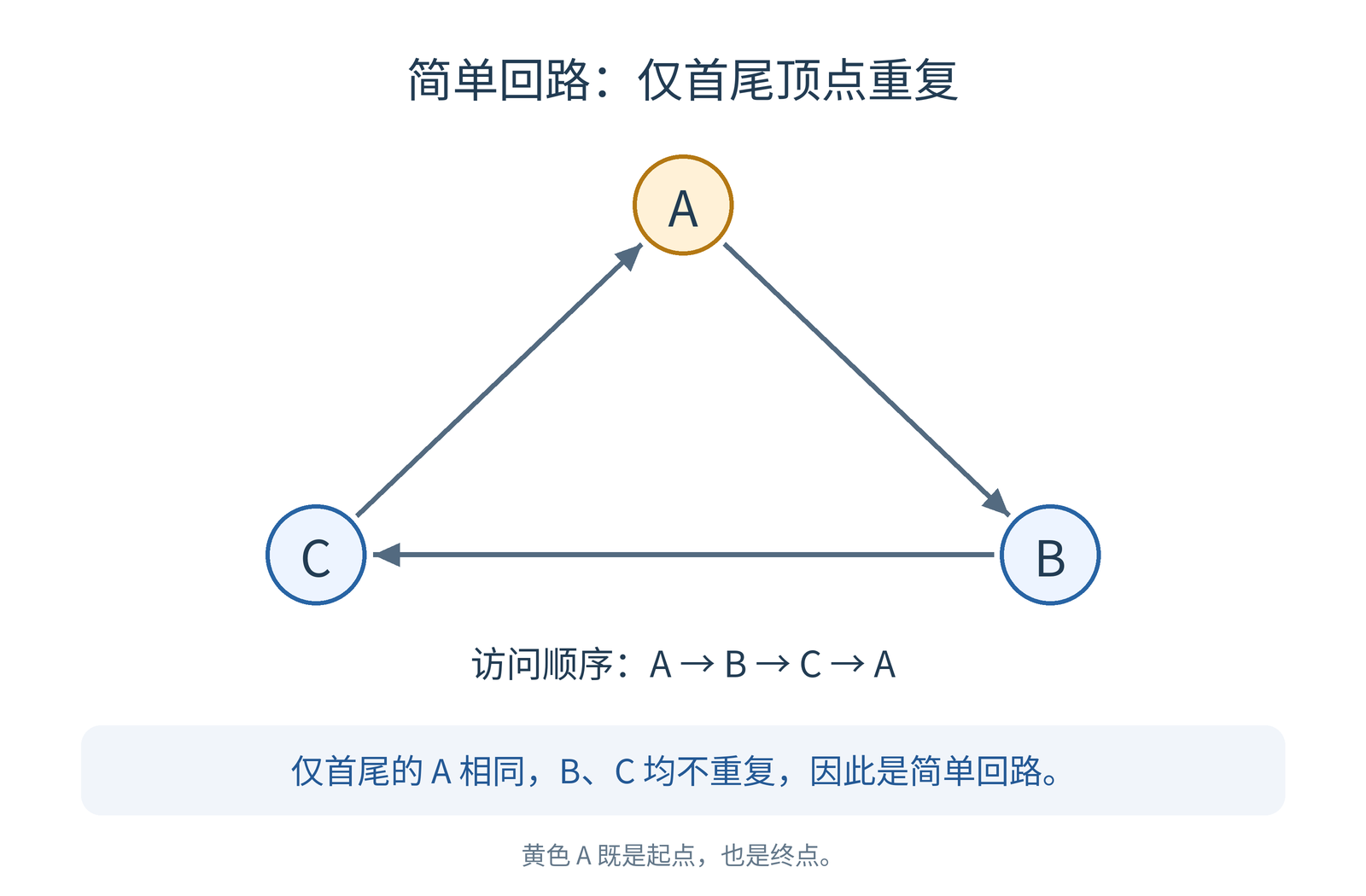

如果除首尾顶点相同外，其他顶点都不重复，那么它称为简单回路。也就是说，简单回路允许起点在最后再次出现，但不允许中间顶点重复。

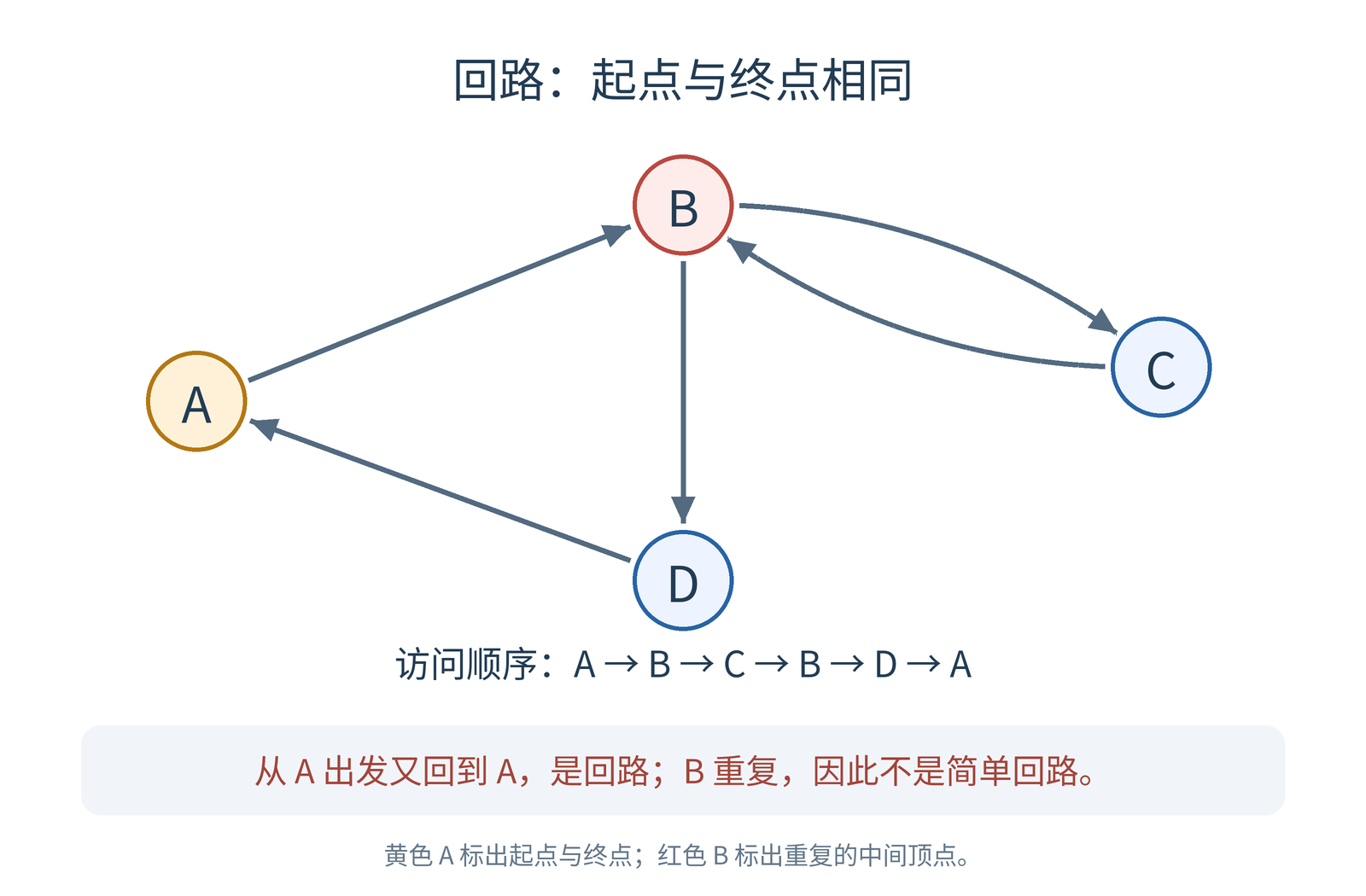

非简单回路例如：

11. 子图

设原图为 G = (V, E)，另一个图为 G₁ = (V₁, E₁)。如果满足以下条件，那么 G₁ 就是 G 的子图：

V₁ ⊆ V：G₁ 中的所有顶点都来自原图 G。
E₁ ⊆ E：G₁ 中的所有边都来自原图 G。
E₁ 中每条边的两个端点都属于 V₁：选取一条边时，也必须保留它连接的两个顶点。

可以将子图理解为：从原图中选取部分或全部顶点和边，组成一个新的图。

这里需要区分"子集"和"属于"两个概念：

v ∈ V 表示顶点 v 是集合 V 中的一个元素。

V₁ ⊆ V 表示集合 V₁ 是集合 V 的子集，即 V₁ 中的每个元素都在 V 中。

因此，描述两个顶点集合或两个边集合之间的包含关系时，应使用 ⊆ ，而不是 ∈。另外，⊆ 允许两个集合相等，所以原图本身也是它的子图。

但是通过概念来理解过于抽象了，还是通过图来理解吧！

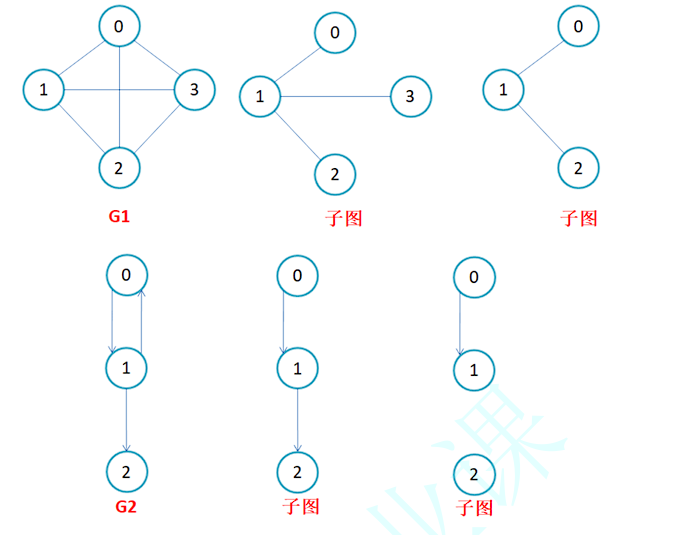

如图：

12. 连通图和连通分量

在无向图中，如果顶点 A 与顶点 B 之间存在路径，就称 A 和 B 连通。

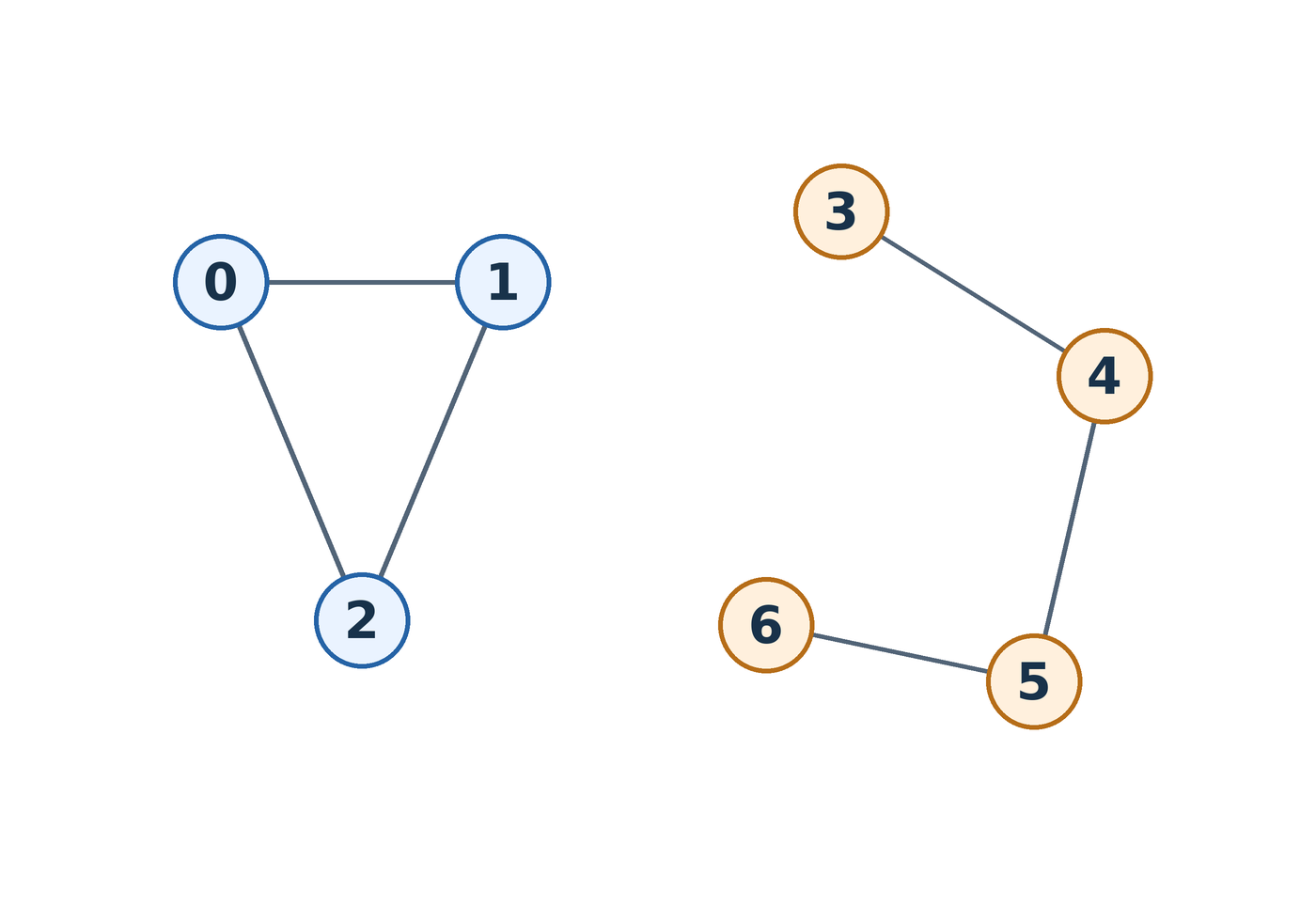

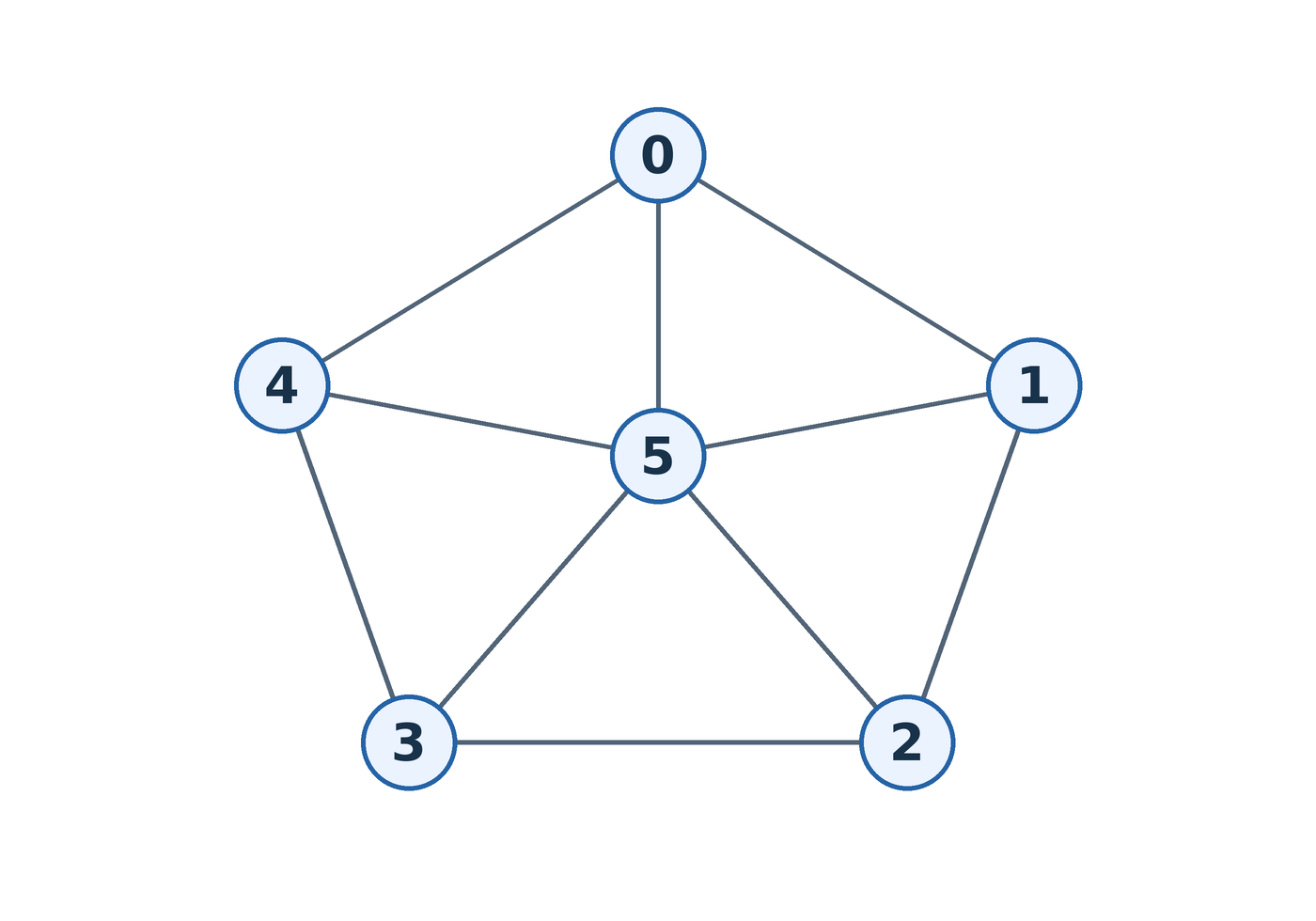

如果任意两个顶点之间都存在路径，那么这个无向图称为连通图。如果图不是连通图，可以把它分成若干个连通分量。

连通分量是极大的连通子图。"极大"表示已经不能再加入原图中的其他顶点，同时仍保持为当前连通子图。

13. 强连通图

强连通是有向图中的概念。

对于有向图中的任意两个顶点 A 和 B，如果既存在从 A 到 B 的路径，也存在从 B 到 A 的路径，那么 A 和 B 是强连通的。

例如：

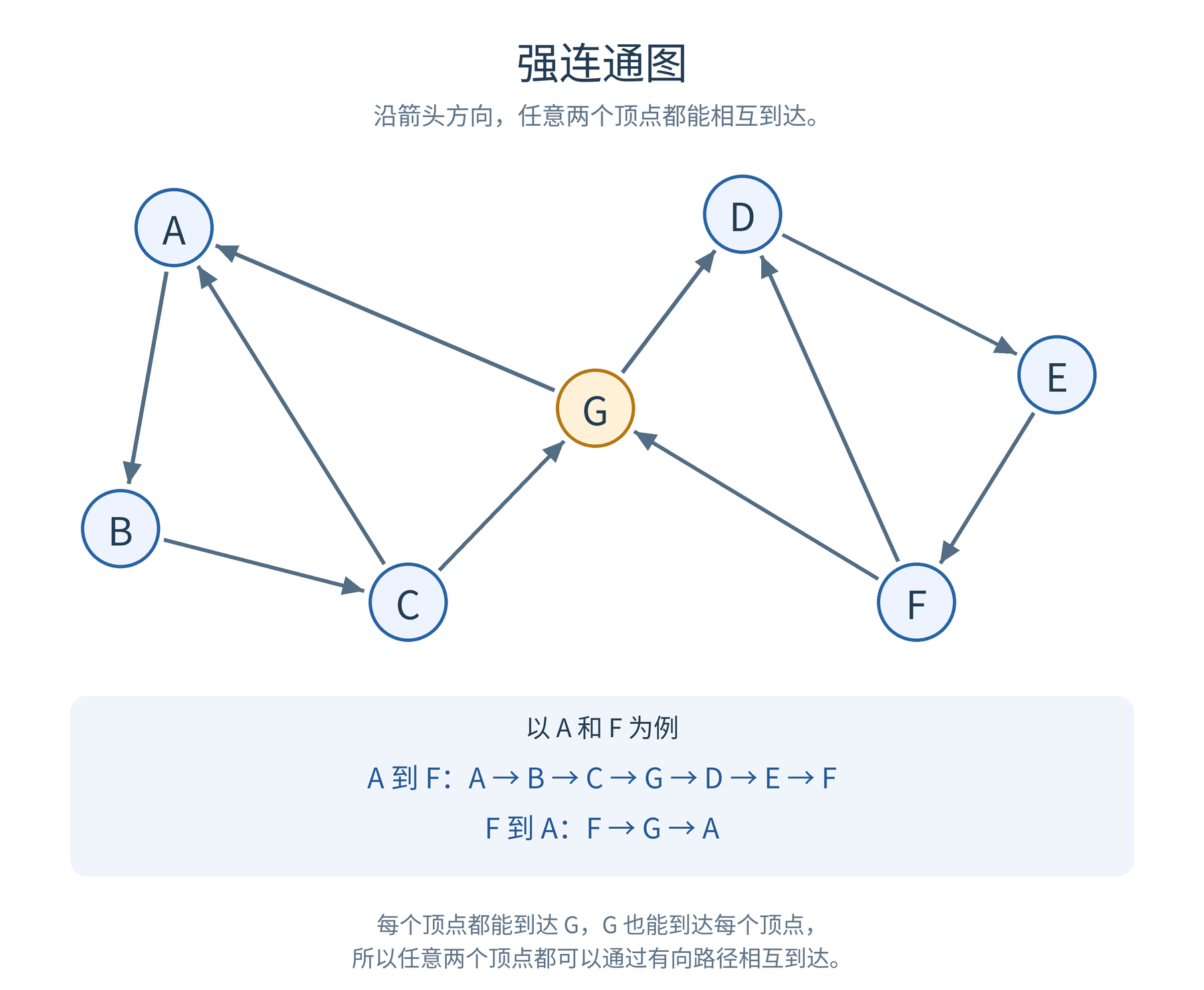

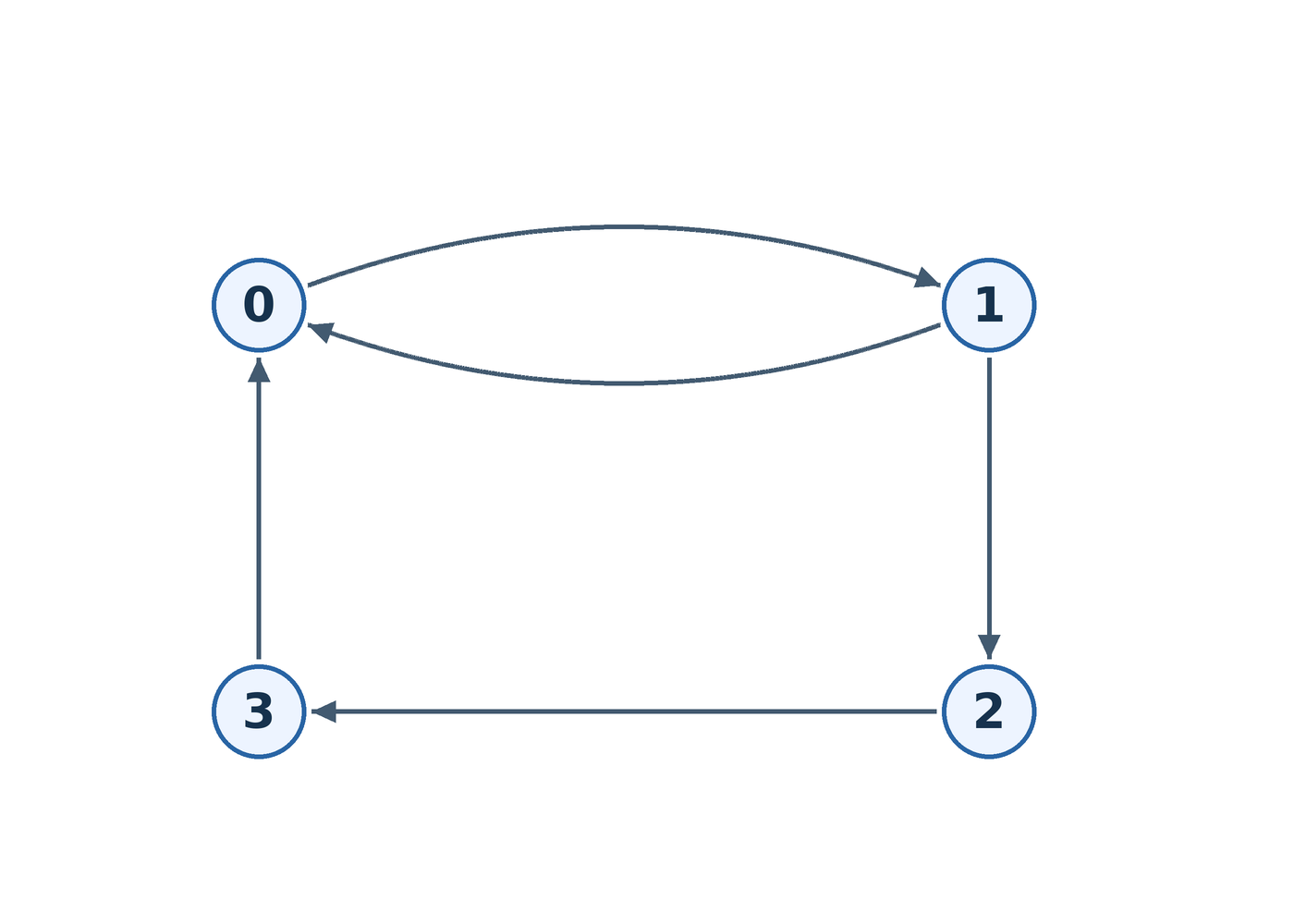

如果图中任意两个顶点都强连通，那么这个图称为强连通图。

A → B → C

忽略方向后，这三个顶点是连通的；但这个有向图不是强连通图，因为 C 无法返回 A。

14. 树与生成树

树可以理解为一个连通且无环的无向图。如果一棵树有 n 个顶点，那么它一定有 n − 1 条边。

不过，反过来不能只根据边数判断一个图是不是树。一个具有 n 个顶点、n − 1 条边的无向图，还需要满足"连通"或"无环"中的任意一个条件，才能确定它是一棵树。

对于一个连通无向图，如果保留原图的全部顶点，并从原图中选取部分边，使得到的子图仍然连通且不存在环，那么这个子图就称为原图的一棵生成树。

可以将生成树理解为：用尽可能少的边，将原图中的所有顶点连接起来。

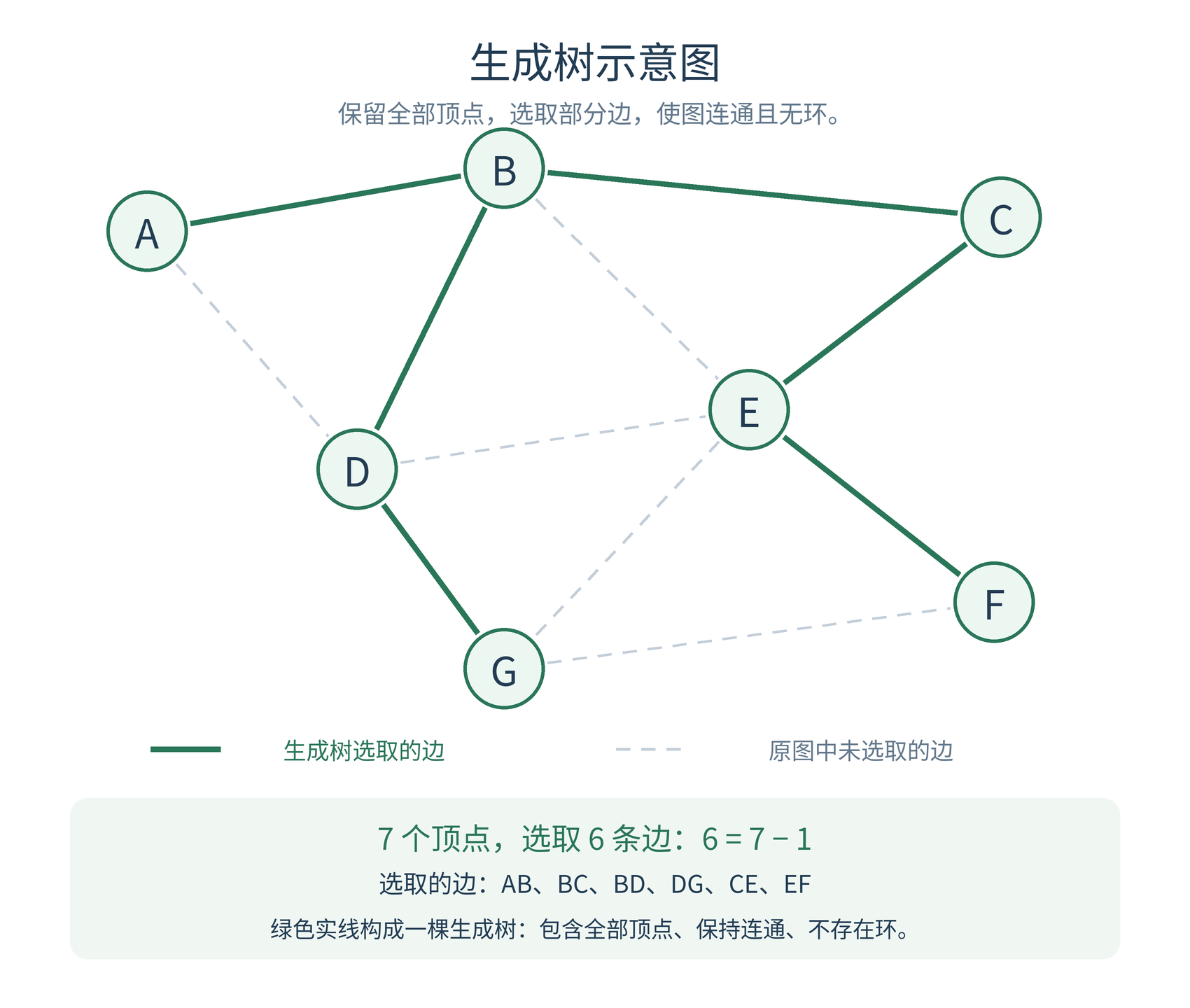

如图所示：

生成树具有以下性质：

顶点全部保留：原图有 n 个顶点，生成树也有 n 个顶点，并且恰好有 n − 1 条边。
路径唯一：任意两个顶点之间恰好存在一条简单路径。
不能再删边：删除任意一条边，都会使生成树不再连通。
不能再加边：在现有顶点之间加入任意一条原来没有的边，都会形成环。
生成树不一定唯一：同一个连通无向图可能存在多棵不同的生成树。

二. 图的邻接矩阵存储

1. 基本思想

图需要保存两类信息：顶点以及顶点之间的边关系。

假设图有 n 个顶点，可以先使用一维数组保存顶点 ，再使用一个 n*n 的二维矩阵保存边：

cpp 复制代码

vector<V> _vertexs;
vector<vector<W>> _matrix;

其中 matrix $i$ $j$ 表示编号为 i 的顶点和编号为 j 的顶点之间是否存在边和表示这条边的权值。

2. 无权无向图的邻接矩阵

无权图只需要记录两个顶点之间是否存在边，因此通常规定：

matrix $i$ $j$ = 1：顶点 i 与顶点 j 之间存在边。
matrix $i$ $j$ = 0：顶点 i 与顶点 j 之间不存在边。

例如，一个无向图有 A、B、C 三个顶点，其中 A 与 B 相连，A 与 C 相连，B 与 C 不相连。

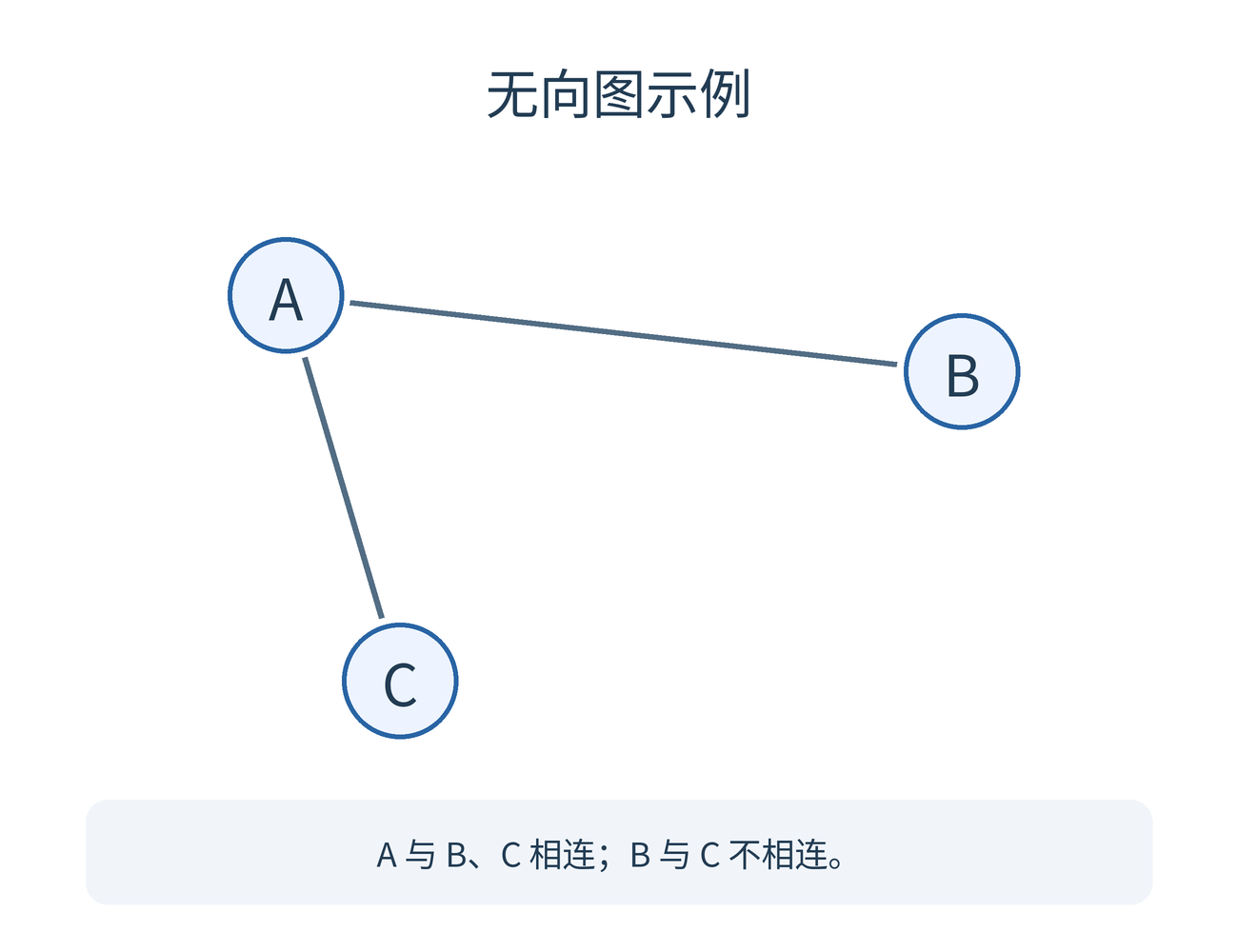

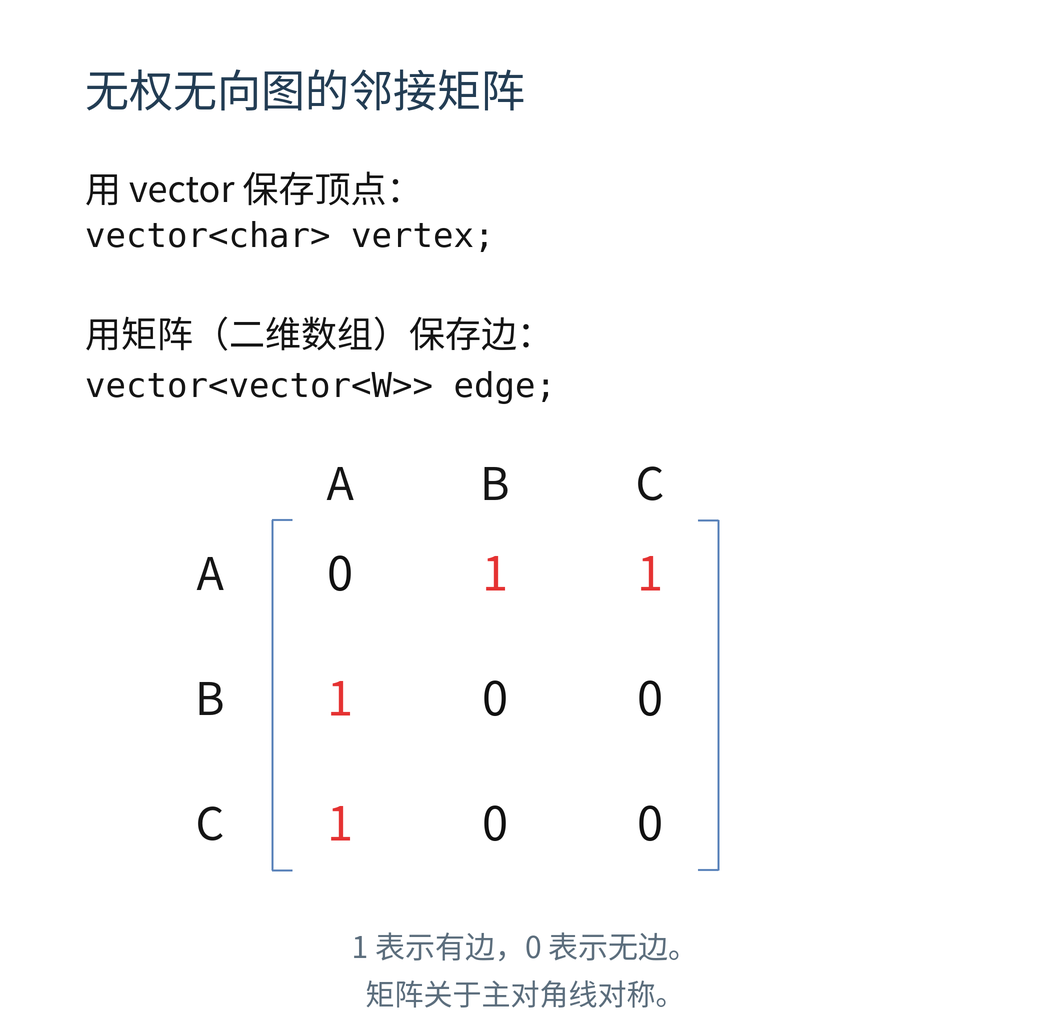

如图：

按照 A、B、C 的顺序建立邻接矩阵：

在无向图中，如果 A 与 B 相连，那么 B 与 A 也相连，所以：

matrix $i$ $j$ = matrix $j$ $i$

因此，无向图的邻接矩阵关于主对角线对称。如果图中没有自环，主对角线上的元素都是 0。

对于不含自环的简单无向图，第 i 行中每个 1 都对应一条与顶点 i 相连的边，因此：

第 i 行元素之和 = 顶点 i 的度

由于矩阵对称，第 i 列元素之和也等于顶点 i 的度。

例如，A 所在行的元素之和为 0 + 1 + 1 = 2，因此 deg(A) = 2。

3. 无权有向图的邻接矩阵

在有向图中，matrix $i$ $j$ 表示是否存在一条从顶点 i 指向顶点 j 的边：

matrix $i$ $j$ = 1：存在 i → j。
matrix $i$ $j$ = 0：不存在 i → j。

例如，图中有三条有向边：A → B、A → C、C → B。

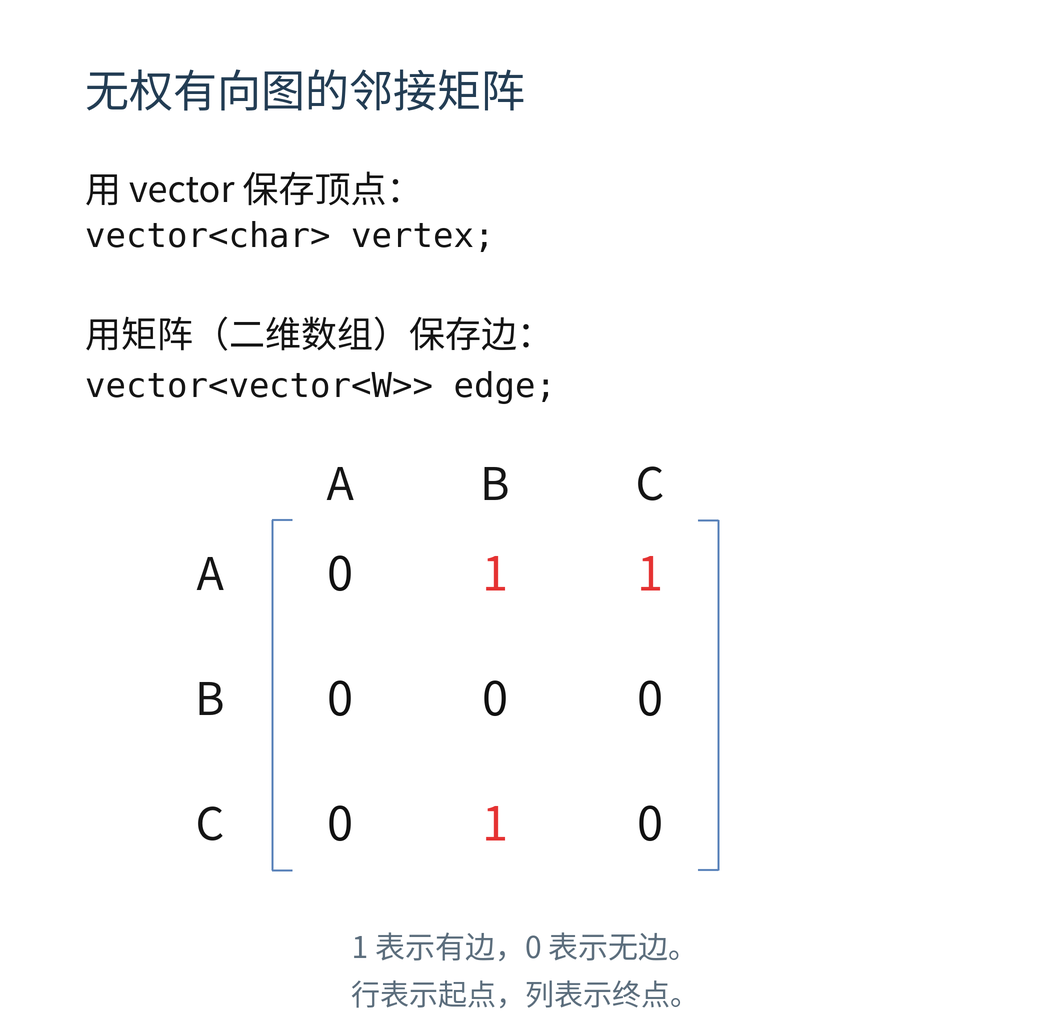

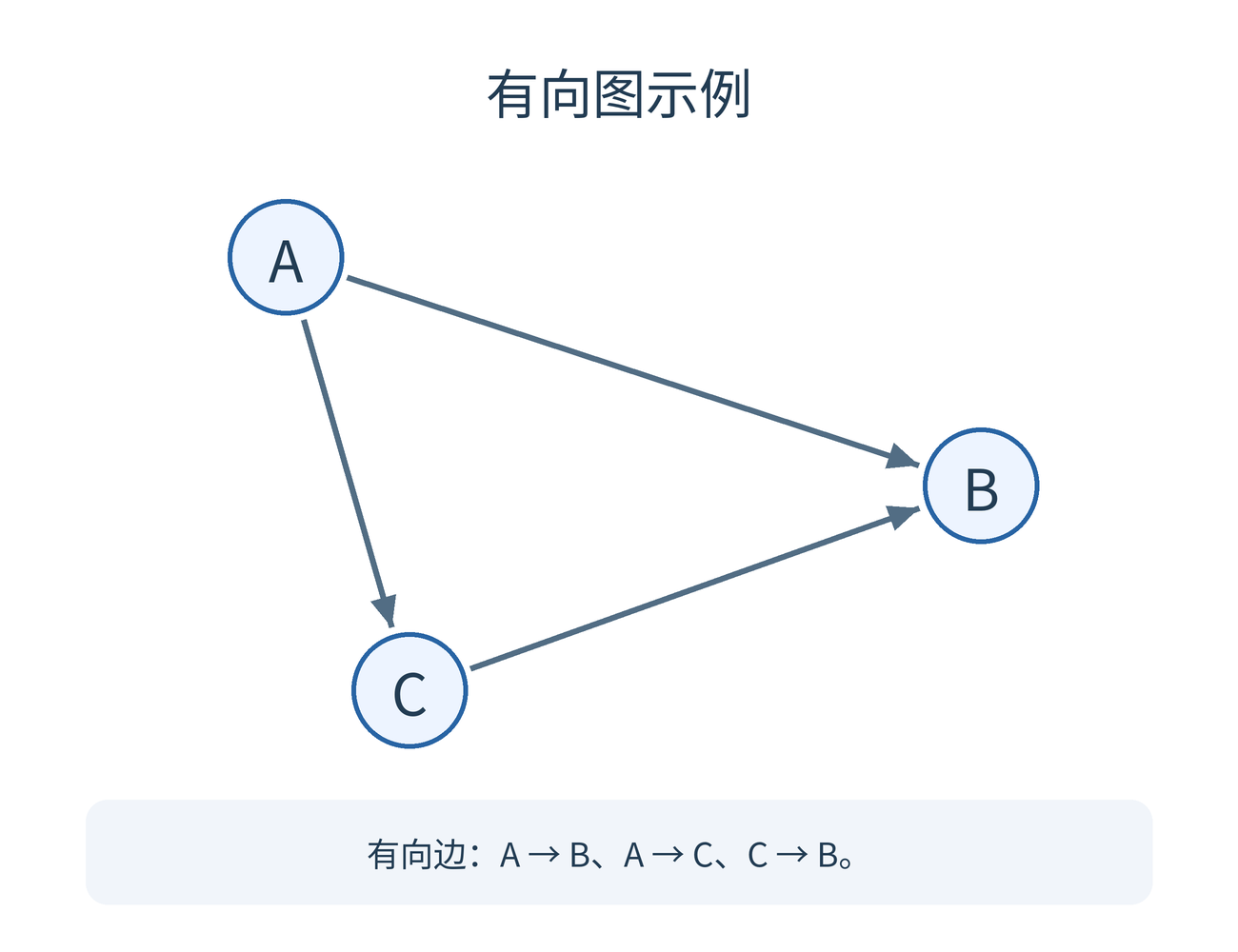

如图：

按照 A、B、C 的顺序建立邻接矩阵：

有向边具有方向，存在 i → j，并不代表一定存在 j → i，因此有向图的邻接矩阵一般不对称。

对于简单有向图：

第 i 行元素之和表示顶点 i 的出度，因为这一行记录的是"从 i 出发，能够直接到达哪些顶点"。
第 i 列元素之和表示顶点 i 的入度，因为这一列记录的是"哪些顶点能够直接到达 i"。

例如，A 所在行的元素之和为 2，因此 outdeg(A) = 2；B 所在列的元素之和为 2，因此 indeg(B) = 2。

4. 带权图的邻接矩阵

带权图不仅需要记录边是否存在，还需要保存边的权值。

如果顶点 i 到顶点 j 存在边，就令：

matrix $i$ $j$ = 这条边的权值

如果不存在边，通常使用特殊值 INF 表示，例如：

cpp 复制代码

const int INF = INT_MAX;

这里不宜直接用 0 表示"不存在边"，因为图中可能存在权值为 0 的合法边。

需要注意，带权邻接矩阵的行、列元素之和不能直接用来计算度数。计算度数时，应统计实际存在的边，而不是累加权值。

另外，在计算 dist $u$ + weight 时，应先确认 dist $u$ 不是 INF、对应的边确实存在，并保证相加结果不会溢出。

5. 顶点值和下标的映射

实际程序中的顶点可能是字符、字符串或其他类型，而矩阵下标必须是整数。因此可以同时维护：

vector<V> _vertexs; // 顶点集合

map<V, int> _indexMap; // 顶点映射下标

vector<vector<W>> _matrix; // 邻接矩阵

它们的作用分别是：

cpp 复制代码

- _vertexs[i]：根据下标 i 找到真正的顶点值。
- _indexMap[v]：根据顶点值 v 找到矩阵下标。
- _matrix[i][j]：保存两个顶点之间的边信息。

例如：

A → 0

B → 1

C → 2

查询 A 到 C 的边时，实际访问 matrix $0$ $2$ 。

所以大致框架为：

cpp 复制代码

#pragma once

#include <iostream>
#include <vector>
#include <string>
#include <map>
#include <queue>

namespace Matrix
{
	using namespace std;
	template<class V,class W,W MAX_W=INT_MAX,bool Direction=false>
	class Graph
	{
	public:
        //默认构造函数
		Graph() = default;
	private:
		vector<V> _vertexs;			// 顶点集合
		map<V, int> _indexMap;		// 顶点映射下标
		vector<vector<W>> _matrix;  // 邻接矩阵
	};
}

注意：Direction的作用是为了确认这个图是否有向？

6. 初始化矩阵

对于带权图，可以把矩阵初始化为 MAX_W，表示默认不存在边：

cpp 复制代码

_matrix.resize(n);
for (size_t i = 0; i < n; i++)
{
	_matrix[i].resize(n, MAX_W);
}

对于顶点的初始化和映射哈希的初始化，我们需要通过外部来初始化，所以总体的初始化如下：

cpp 复制代码

Graph(const V* v, size_t n)
{
	//注意reserve是开辟空间的,但是不开辟size()的大小,而resize是开辟size()的大小的
	_vertexs.resize(n);
	for (size_t i = 0; i < n; i++)
	{
		_vertexs[i] = v[i];
		_indexMap[v[i]] = i;
	}

	_matrix.resize(n);
	for (size_t i = 0; i < n; i++)
	{
		_matrix[i].resize(n, MAX_W);
	}
}

7. 添加边

对于添加边的操作，我们是通过顶点来寻找下标，那么这个下标我们是map来寻找的。

所以我们先写个寻找下标的操作：

cpp 复制代码

size_t GetVertexIndex(const V& v)
{
	auto it = _indexMap.find(v);
	if (it != _indexMap.end())
	{
		return it->second;
	}
	else
	{
		throw invalid_argument("顶点不存在");
		return -1;
	}
}

然后接下来就是通过寻找两个顶点的操作，来添加边，但是要注意判断是否有向，代码如下：

cpp 复制代码

void _AddEdge(size_t srci, size_t dsti,const W& w)
{
	_matrix[srci][dsti] = w;
	if (Direction == false)
	{
		_matrix[dsti][srci] = w;
	}
}
void AddEdge(const V& src, const V& dst,const W& w)
{
	size_t srci = GetVertexIndex(src);
	size_t dsti = GetVertexIndex(dst);

	_AddEdge(srci, dsti, w);
}

8. 邻接矩阵的优缺点

<1>.优点

判断两个顶点之间是否存在边非常快。
添加、删除或修改边比较直观。
无向图的矩阵具有对称性，便于检查。
适合顶点不太多但边很多的稠密图。
很多算法可以直接在矩阵上实现，结构清晰。

<2>.缺点

邻接矩阵需要保存一个完整的二维数组，因此它的空间复杂度为 O(V²)，其中 V 表示顶点数量。即使图中只有几条边，也需要为所有顶点对保留对应的存储位置。

例如，一个图有 10 万个顶点，邻接矩阵就需要：

100000 × 100000 = 100 亿个元素

如果每个元素占用 4 字节，仅矩阵数据就需要约 40 GB 的内存，开销非常大。因此，邻接矩阵不适合存储顶点很多、边很少的稀疏图。

此外，查找某个顶点的全部邻接点时，需要扫描该顶点对应的一整行，逐个判断是否存在边。因此，这个操作的时间复杂度为 O(V)，即使该顶点实际只连接了少数几个顶点，也需要检查整行。

打印边时的注意事项

对于无向图，同一条边会在矩阵中出现两次：matrix $i$ $j$ 和 matrix $j$ $i$ 。打印时可以只处理 i < j 的位置，避免重复输出。

对于有向图不能使用 i < j 过滤，因为两个方向表示不同的边，并且i > j 的位置也可能存在合法边。有向图应检查矩阵中的所有有效位置。

代码如下：

cpp 复制代码

void Print()
{
	size_t n = _vertexs.size();
	for (size_t i = 0; i < n; i++)
	{
		cout << i << "->" << _vertexs[i] << endl;
	}
	cout << endl;
	cout << "  ";
	for (size_t i = 0; i < n; i++)		cout << i << " ";
	cout << endl;
	for (size_t i = 0; i < n; i++)
	{
		cout << i<<" ";
		for (size_t j = 0; j < n; j++)
		{
			if (_matrix[i][j] == MAX_W)
			{
				cout << "*" << " ";
			}
			else
			{
				cout << _matrix[i][j] << " ";
			}
		}
		cout << endl;
	}
}

三. 图的遍历

1. 什么是图的遍历

图的遍历是从某个顶点出发，按照一定规则访问图中的顶点，并对顶点执行输出、统计、查找等操作。

图的两种基本遍历方式是：

广度优先搜索 BFS 。
深度优先搜索 DFS。

图和树的重要区别是，图中可能存在环。同一个顶点还可能被多个顶点指向。因此不能仅靠"向下访问"来避免重复，必须额外记录顶点是否已经访问。

cpp 复制代码

vector<bool> visited(n, false);

顶点第一次被发现后，将对应位置设置为 `true`。后续再遇到它时直接跳过。

2. 广度优先搜索 BFS

2.1.核心思想

BFS 的访问方式像水波一样，从起点向外一层一层扩散：

<1>. 先访问起点。

<2>. 再访问与起点直接相邻的所有顶点。

<3>. 再访问与起点相距两条边的顶点。

<4>. 然后继续访问更远的层次。

BFS 使用队列，因为队列先进先出的特点能够保证先发现的顶点先展开。

2.2. BFS 的基本过程

以起点 A 为例：

<1>. 将 A 标记为已访问，并让 A 入队。

<2>. 当队列不为空时，取出队头顶点。

<3>. 访问队头顶点的所有邻接点。

<4>. 对每个尚未访问的邻接点，立即标记并让它入队。

<5>. 重复以上过程，直到队列为空。

关键规则是：顶点入队时就要标记为已访问，不能等到出队时才标记。否则，同一个顶点可能被多个顶点同时发现，从而重复进入队列。

2.3. BFS 示例

从 A 开始进行 BFS，先访问第 0 层的 A，再访问第 1 层的 B、C，最后访问第 2 层的 D、E。本例的一种访问顺序是：A、B、C、D、E。

邻接点的检查顺序可能改变同一层内的访问顺序，但 BFS 始终按照"一层一层"的方式遍历。

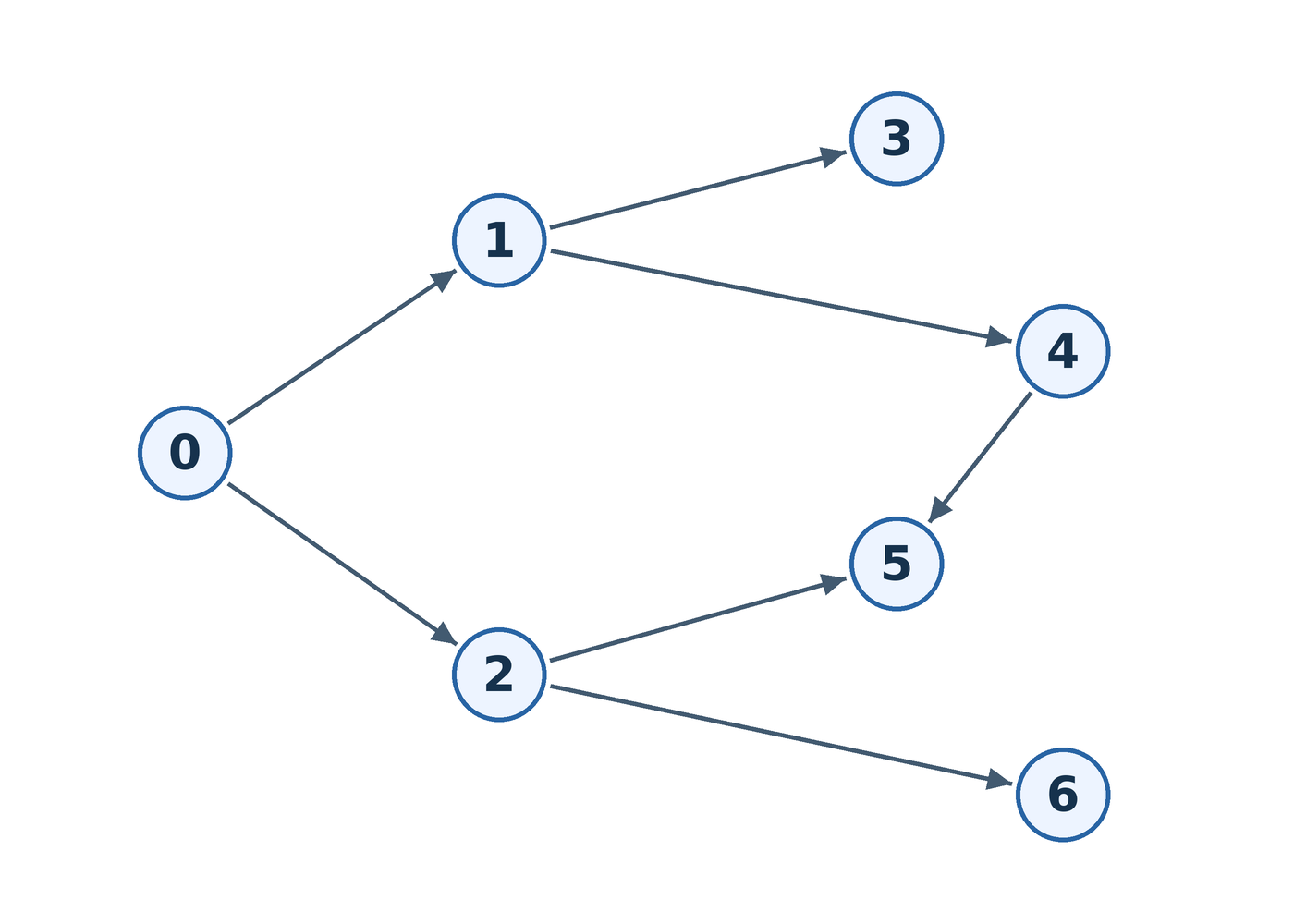

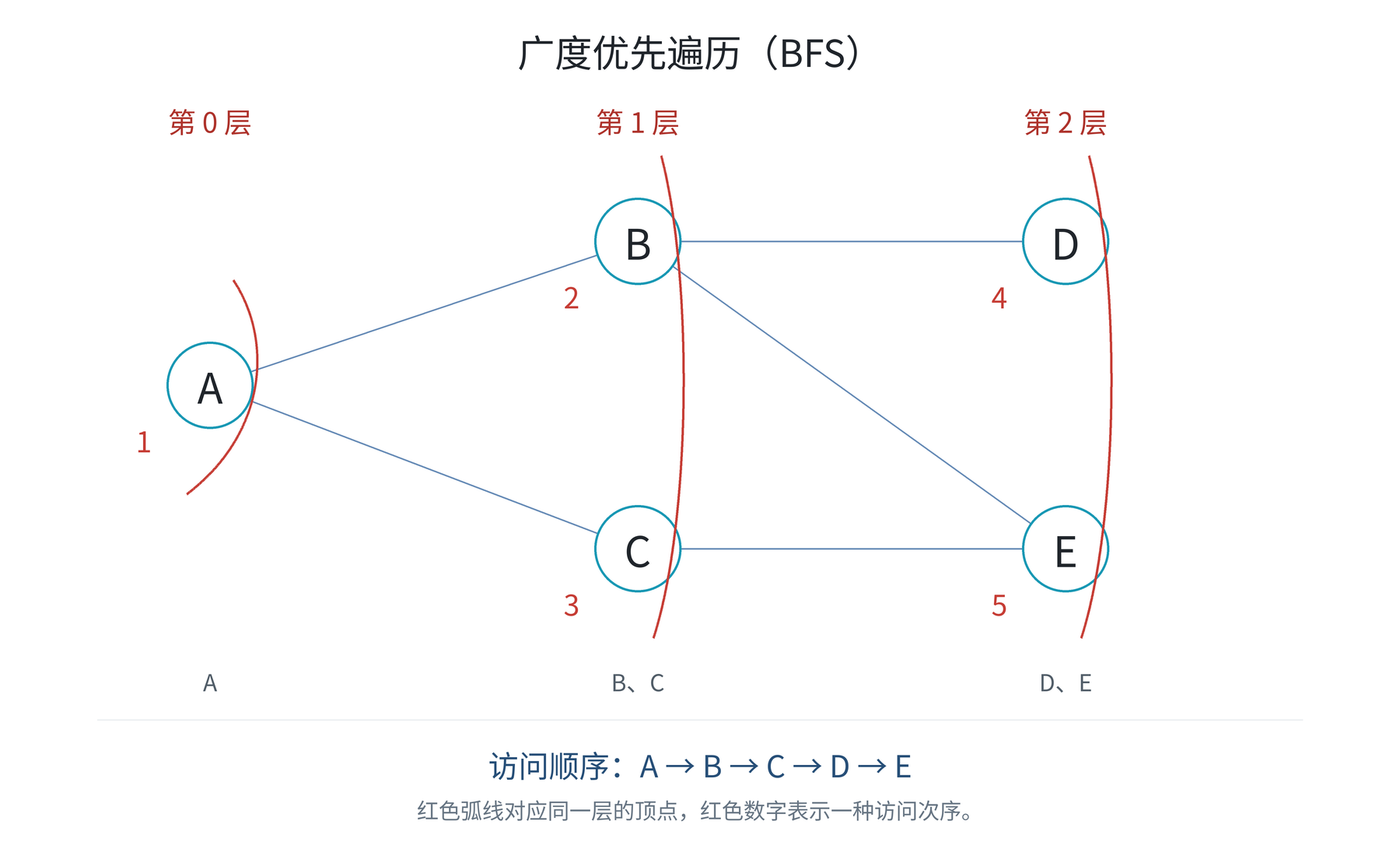

过程如图所示：

4. 邻接矩阵版本的 BFS

cpp 复制代码

void BFS(const V& src)
{
	size_t srci = GetVertexIndex(src);
	size_t n = _vertexs.size();
	queue<int> q;
	vector<bool> visited(n, false);
	q.push(srci);
	visited[srci] = true;

	while (!q.empty())
	{
		size_t sz = q.size();
		for (size_t i = 0; i < sz; i++)
		{
			size_t front = q.front();
			q.pop();
			cout << front << "->" << _vertexs[front] << " ";
			for (size_t j = 0; j < n; j++)
			{
				if (_matrix[front][j] != MAX_W && !visited[j])
				{
					q.push(j);
					visited[j] = true;
				}
			}
			cout << endl;
		}
	}
}

3. 深度优先搜索 DFS

3.1. 核心思想

DFS 的思想是沿着一条道路尽可能深入，直到当前顶点没有尚未访问的邻接点，再回退到上一个分叉位置，继续尝试其他道路。

DFS 可以使用递归，也可以显式使用栈。递归实现本质上利用了函数调用栈。

3.2. DFS 的基本过程

对当前顶点 current：

<1>. 把 current 标记为已访问。

<2>. 对 current 执行访问操作。

<3>. 依次检查它的邻接点。

<4>. 遇到尚未访问的邻接点，就从该邻接点继续 DFS。

<5>. 如果没有可继续访问的邻接点，就返回上一层。

3.3. DFS 示例

仍使用下面的图：

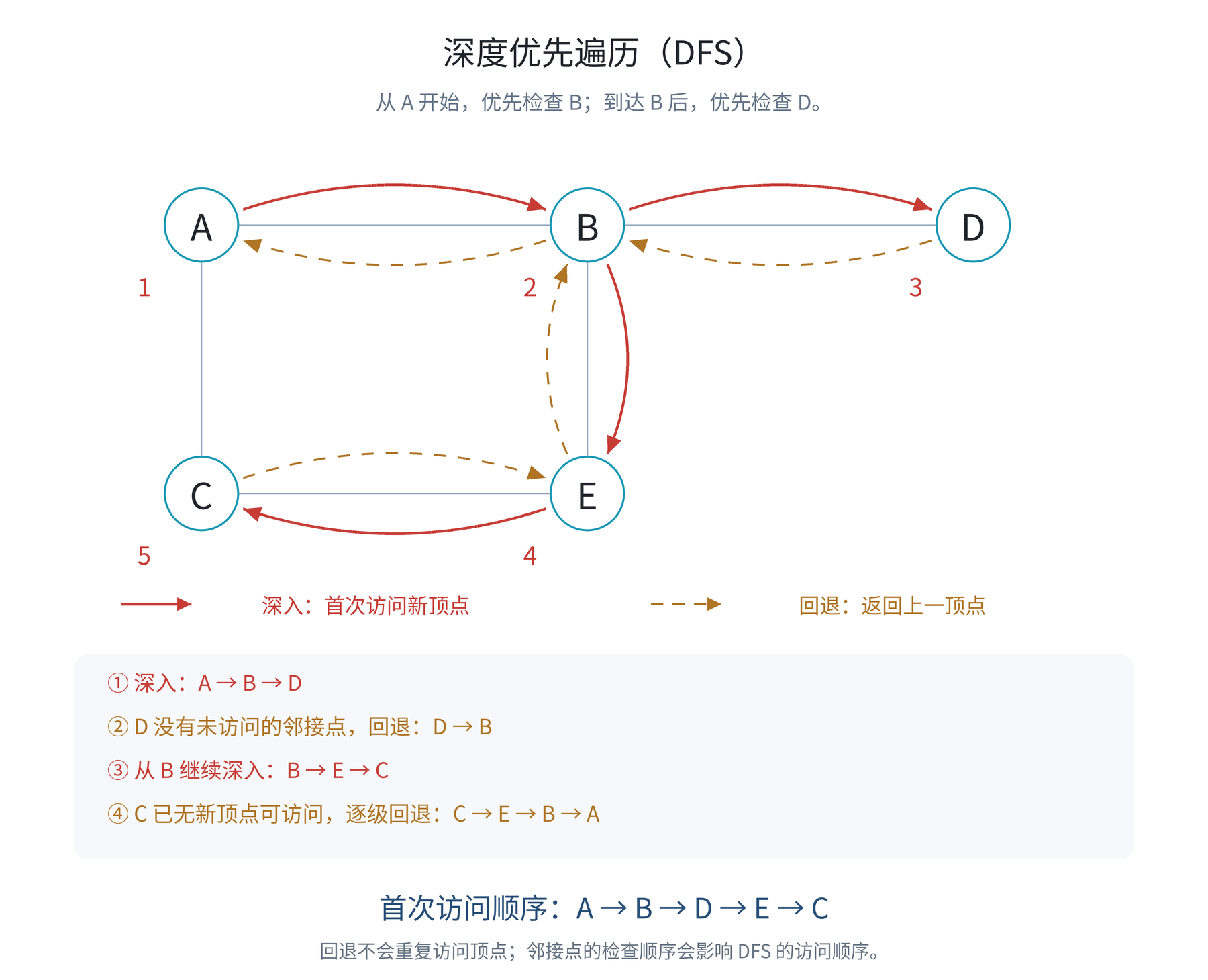

从 A 开始，假设优先检查 B：A → B → D

D 没有新的邻接点，于是回退到 B，再尝试 E；从 E 还可以继续到 C。一个可能的 DFS 顺序是：

A B D E C。

DFS 顺序同样受顶点编号和邻接点检查顺序影响，但"深入后回退"的基本规律不变。

3.4. 邻接矩阵版本的递归 DFS

cpp 复制代码

void _DFS(size_t srci, vector<bool>& visited)
{
	cout << srci <<"->"<< _vertexs[srci] << endl;
	visited[srci] = true;
	size_t n = _vertexs.size();
	for (size_t i = 0; i < n; i++)
	{
		if (_matrix[srci][i] != MAX_W && !visited[i])
		{
			_DFS(i, visited);
		}
	}
}
void DFS(const V& src)
{
	size_t srci = GetVertexIndex(src);
	vector<bool> visited(_vertexs.size(), false);

	_DFS(srci, visited);
}

责递归遍历一个连通分量。visited 必须使用引用传递，这样所有递归层操作的是同一份访问记录。如果按值传递，每一层都会复制数组，访问状态就无法正确共享。

但是如果这个**不是个连通图呢？**那么就要遍历一下visited数组了，需要在外层继续检查：

cpp 复制代码

void DFSAll()
{
    vector<bool> visited(_vertexs.size(), false);

    for (size_t i = 0; i < _vertexs.size(); ++i)
    {
        if (!visited[i])
        {
            _DFS(i, visited);
        }
    }
}

每调用一次 _DFS，就会遍历一个新的连通分量。

总结：本篇从图的基本概念出发，介绍了顶点、边、路径、连通性与生成树，并使用 C++ 实现了邻接矩阵的存储方式。邻接矩阵能够方便地判断两个顶点之间是否存在边，但需要 O(V²) 的空间，更适合规模较小或边较多的图。遍历方面，BFS 借助队列逐层访问，DFS 借助递归或栈深入探索并回退，两者都需要记录访问状态，避免重复访问。掌握这些内容，就为后续学习最短路径、最小生成树等图算法打下了基础。
