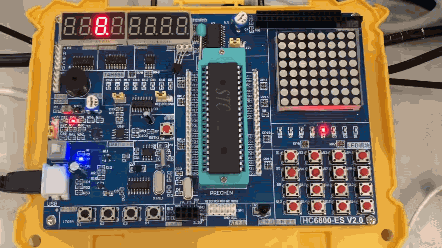

效果展示

无参延时流水灯

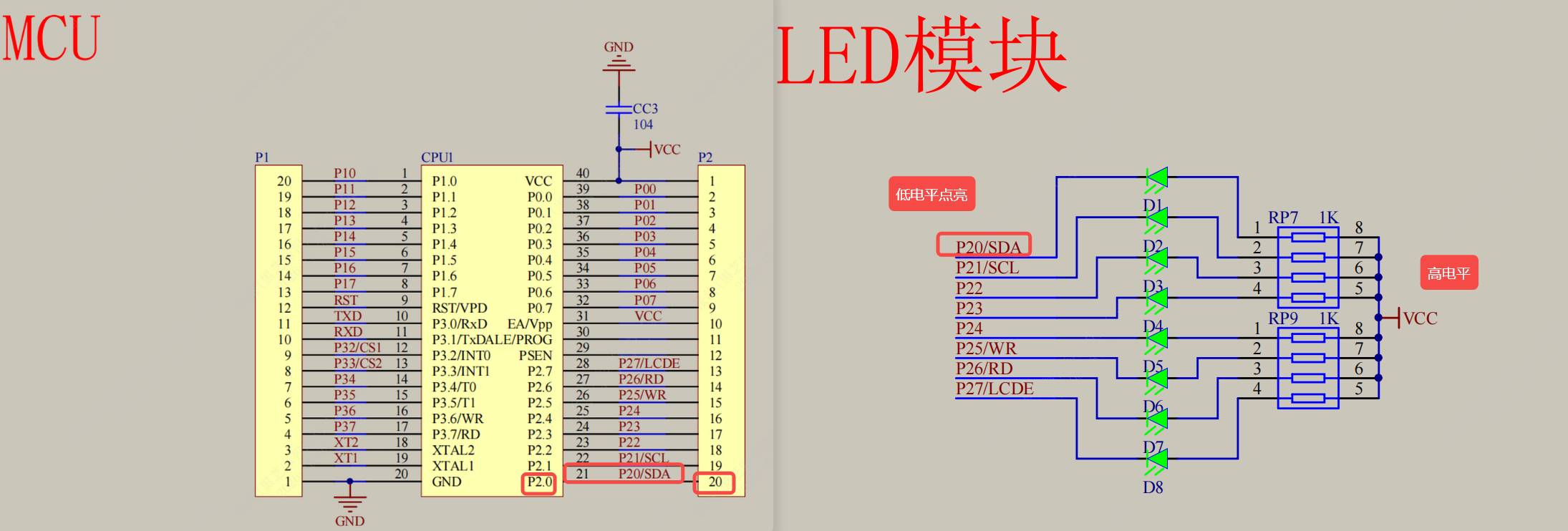

上节已经测试了led闪烁，这节写led流水灯效果，若想达到效果，可以依次让P2.0到P2.7这八个灯亮，每个间隔500ms。

已知P2.0亮的寄存器是1111 1110，那么P2.1亮的寄存器就是1111 1101。

可以将P2.0左移一位得到1111 1100，再和0000 0001或运算，或运算（有1取1）

text 复制代码

0xFC = 1111 1100
0x01 = 0000 0001
-----------------
0xFD = 1111 1101   ← 只有第 1 位是 0，P2.1 亮

完整代码：

c 复制代码

#include <mcs51/8051.h>
// SDCC 没有 INTRINS.h，用宏定义实现 _nop_()
#define _nop_()  __asm NOP __endasm

void Delay500ms(void)	//@12.000MHz
{
	unsigned char i, j, k;    // 去掉 data，让编译器自动分配

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main(void)
{
    while(1){
        unsigned char led = 0xFE;  // 1111 1110

        for(int i = 0; i < 8; i++) {
            P2 = led;
            led = (led << 1) | 0x01;   // 左移后最低位补 1, 最后变成0111 1111
            Delay500ms();
        }
    }
}

或者

c 复制代码

unsigned char led = 0xFE;

while(1)
{
    P2 = led;
    Delay500ms();

    // 把最高位（第 7 位）移到最低位，实现循环
    led = (led << 1) | (led >> 7);
}

带参数延时

c 复制代码

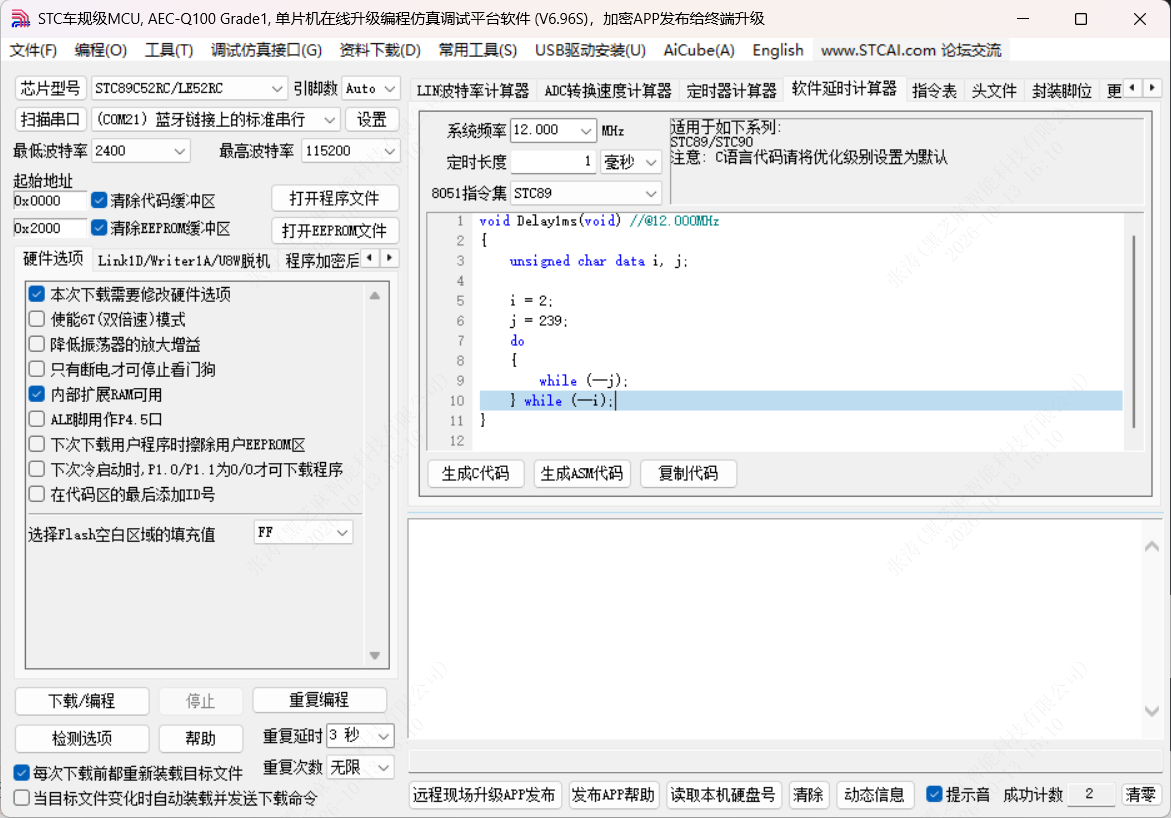

// 一毫秒延时代码
void Delay1ms(void)	//@12.000MHz
{
	unsigned char data i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

c 复制代码

// xms毫米延时代码
void DelayXms(unsigned int xms)
{
    unsigned char i, j;

    if(xms == 0) return;    // 传入 0 直接返回，不做延时

    do
    {
        i = 2;
        j = 239;
        do
        {
            while (--j);
        } while (--i);
    } while (--xms);
}
