云原生存储进阶：CSI 演进与 AI 工作负载的存储架构设计

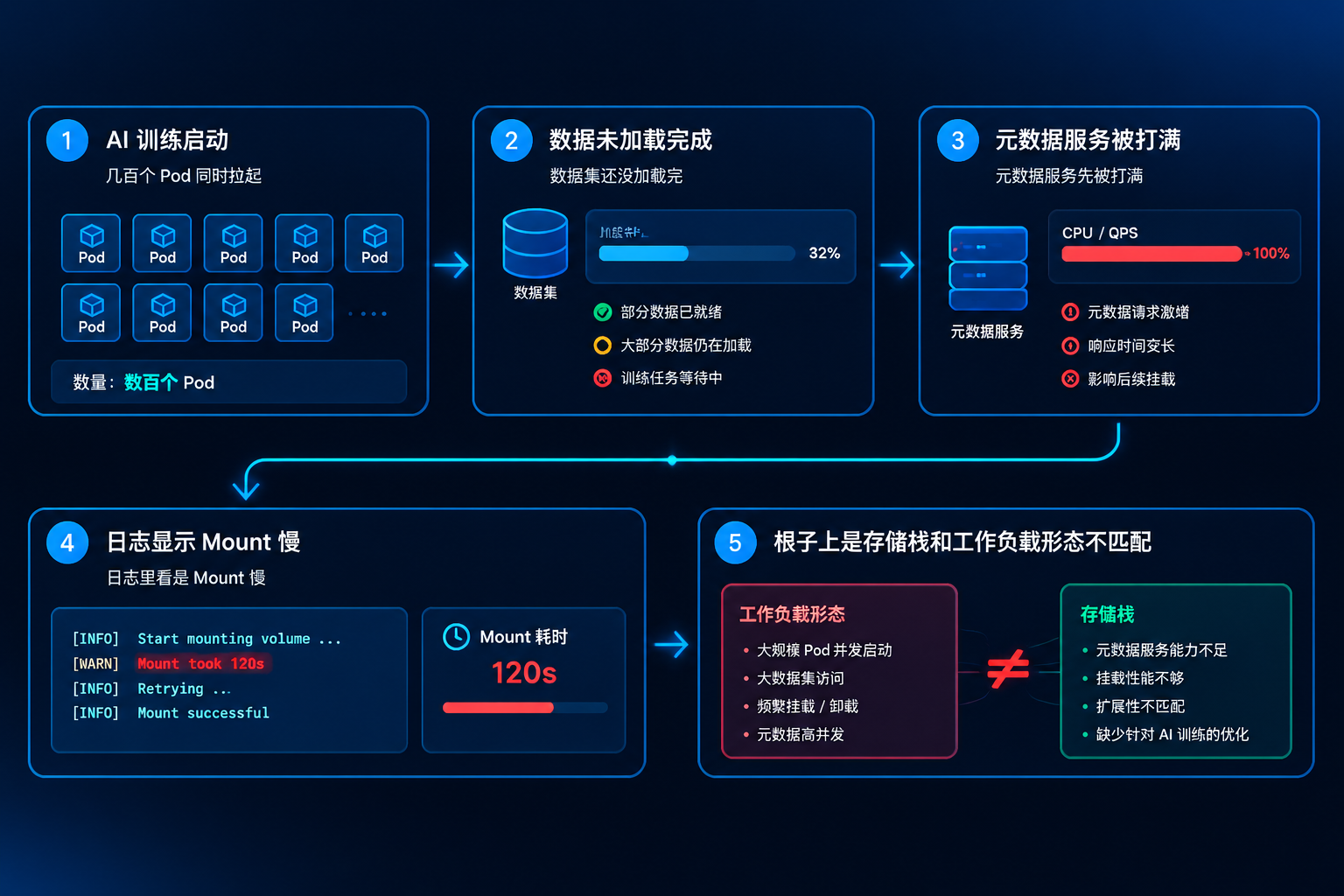

做 AI 训练的人几乎都遇到过这种场景：几百个 Pod 同时拉起，数据集还没加载完，元数据服务先被打满了。日志里看是 Mount 慢，根子上却是存储栈和工作负载形态不匹配。

常规的「挂一块云盘」思路在这里不够用：顺序大带宽扛得住，海量小文件和并发元数据操作扛不住；而 CSI 官方文档讲的是通用场景，很少回答「训练任务该选哪种存储、怎么编排数据」这类问题。

本文分享一套可直接落地的方案：CSI 演进脉络拆解 + 并行文件系统选型表 + 数据预热编排与排错清单，三段组合覆盖 AI 存储架构设计。

一、痛点定位：AI 负载把存储打在哪一环

先把问题定位准确，才能决定改哪一层：

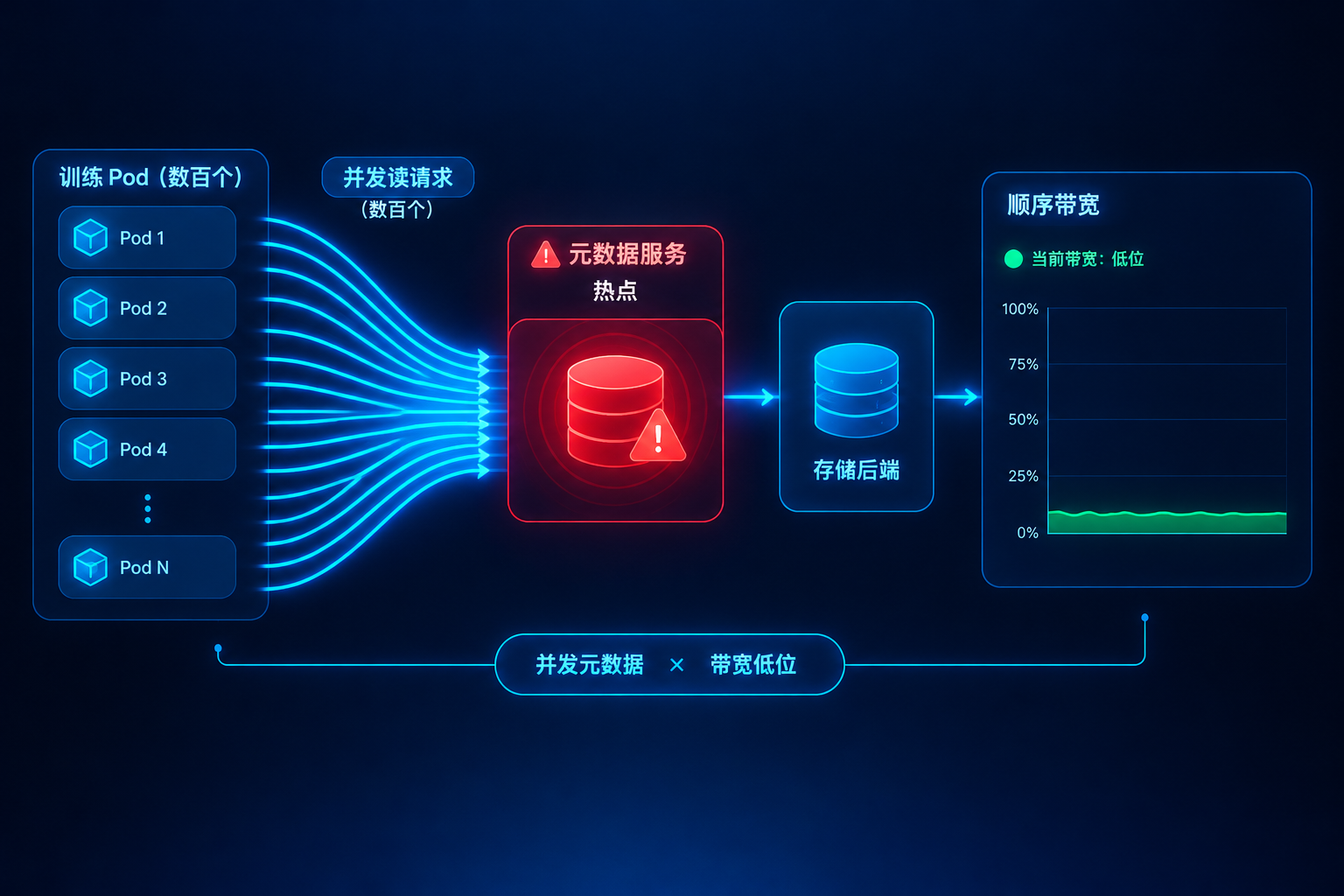

• 小文件风暴 ：ImageNet 级数据集动辄百万文件，每个 epoch 的 readdir 会把元数据库打成热点。
• 启动期抖动：训练作业是「同时启动、同时拉数据」，突发带宽是稳态的 10 倍以上。
• 读放大：DataLoader 多 worker 随机读小块，顺序带宽再高也用不满。
• 弹性缺位：云盘扩容要重启 Pod，checkpoint 写入窗口期最容易出事。

核心结论： AI 存储问题的本质是元数据与并发读，不是带宽总量。

二、演进脉络：CSI 从外挂走向标准接口

CSI 的三段演进，决定了今天能做到什么：

• FlexVolume 时代：存储插件以可执行文件形式下发到每个节点，容器运行时耦合紧，凭据管理混乱。
• CSI 定版 ：gRPC 接口统一了 NodeStage、NodePublish、ControllerPublish 等语义，存储厂商一次开发全平台通用。
• Sidecar 拆分 ：external-provisioner、external-attacher、external-resizer 拆成独立组件，K8s 核心不再关心厂商细节。
• 近期方向 ：VolumeAttributesClass 让参数可动态下发，group controller 支持卷组级快照，服务多 Pod 并发挂载。

核心结论： 接口标准化之后，选型的自由度从「能不能接」变成了「参数怎么调」。

三、职责边界：Controller 与 Node 插件各管什么

排障前必须分清故障面，两者的分工如下：

组件	运行位置	负责动作	典型故障表现
Controller 插件	集群级 Deployment	建卷、删卷、扩卷、挂接	PVC 卡 Pending
Node 插件	每节点 DaemonSet	格式化、Mount、卷统计	Pod 卡 ContainerCreating
external-provisioner	集群级	监听 PVC 触发建卷	StorageClass 无响应
kubelet	每节点	驱动挂载生命周期	事件报 MountVolume failed

对应关系可以这样记：

PVC → external-provisioner → Controller 插件建卷 → attacher 挂接 → Node 插件 Mount → kubelet 启容器

核心结论： Pending 查 Controller 侧，ContainerCreating 查 Node 侧，先分层再看日志。

四、动态供给：StorageClass 参数怎样定才不踩坑

下面这段 YAML 定义一个面向训练数据集的 StorageClass，适配 Kubernetes 1.27+ 与主流 CSI 驱动：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ai-dataset-fast
provisioner: ebs.csi.aws.com
parameters:
  type: gp3
  iops: "6000"
  throughput: "750"
  encrypted: "true"
reclaimPolicy: Retain
allowVolumeExpansion: true
volumeBindingMode: WaitForFirstConsumer
mountOptions:
  - noatime

关键点：WaitForFirstConsumer 延迟到调度时建卷，保证数据与计算同可用区；Retain 保护数据集不被误删。

• 绑定模式 ：训练数据集用 Immediate 也没问题，写入型 PVC 务必 WaitForFirstConsumer。
• 扩容开关 ：allowVolumeExpansion 忘开，后期补数据只能重建 PVC。

五、快照链路：Checkpoint 与数据集克隆怎么做

快照是 AI 场景的刚需，训练中断续跑、实验分支都靠它：

# 创建快照并克隆出新 PVC，供另一组实验并行使用
kubectl apply -f - <<'EOF'
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
  name: dataset-epoch10
spec:
  volumeSnapshotClassName: csi-snapclass
  source:
    persistentVolumeClaimName: ai-dataset
EOF

核心结论： 用快照做「数据集版本」，比复制目录快一个数量级。

场景	推荐手段	耗时特征
训练续跑	秒级增量快照恢复	分钟内
实验分支	快照克隆新 PVC	克隆瞬间完成
跨集群迁移	对象存储导出再导入	依赖带宽
归档冷数据	快照转归档存储	按天计

六、文件系统选型：三种并行方案横向对比

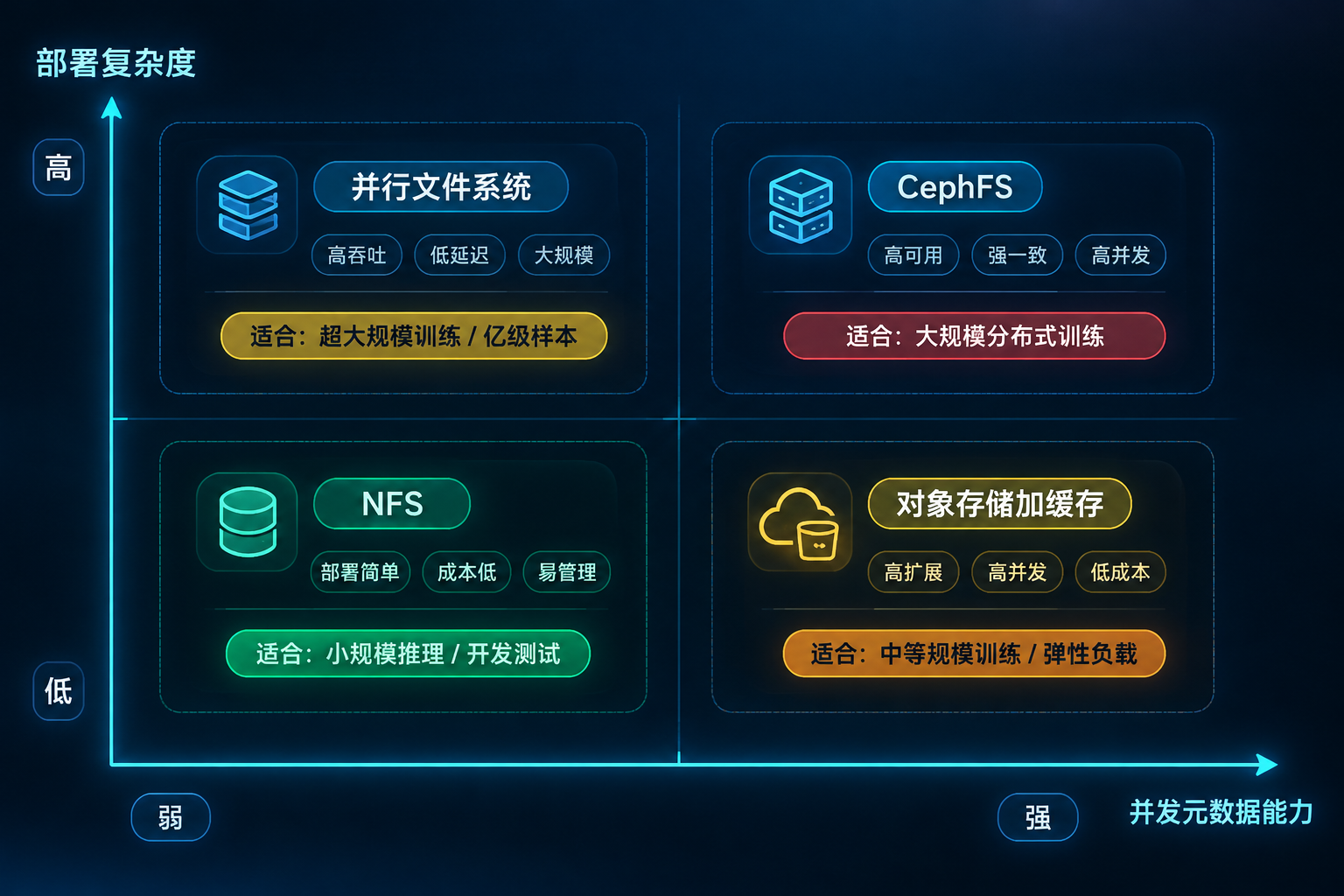

选型先看工作负载画像，再看运维成本：

方案	并发元数据	部署复杂度	适合阶段
CephFS	强	高（需独立集群）	千级 Pod 规模
Lustre/HPFS 类	极强	中（专用存储节点）	百卡以上训练
NFS	弱	极低	小团队起步
对象存储 + 缓存	中（靠缓存）	中	冷数据与推理

三条硬性判断标准：

• 文件数阈值：数据集超 500 万小文件，直接排除 NFS。
• 单流带宽：Checkpoint 写入要 1 GB/s 以上，需并行文件系统。
• 多 Pod 共享：同一数据集被多训练任务读，必须支持并发挂载。

核心结论： 小团队先 NFS 起步，但要在架构上预留迁移到并行文件系统的挂载点。

七、数据编排：用 Dataset CRD 自动预热缓存

让数据在训练启动前就位，这一段是落地关键：

apiVersion: data.kubeflow.org/v1alpha1
kind: Dataset
metadata:
  name: imagenet-mirror
spec:
  source:
    http:
      url: https://mirror.example.com/imagenet.tar
  mounts:
    - mountPath: /data/imagenet
      nodeAffinity:
        required:
          nodeSelectorTerms:
            - matchExpressions:
                - key: workload.example.com/gpu-pool
                  operator: Exists

核心结论： 节点亲和 + 挂载点绑定 让数据只在 GPU 池节点预热，避免全集群重复拉取。

• 失败兜底 ：预热失败要让 Job 进入 Pending 而非跑空数据，靠 initContainer 校验路径。
• 增量更新：对象存储改用基于 ETag 的增量同步，避免每次全量下载。

八、架构总览：训练、推理、数据湖三平面拆分

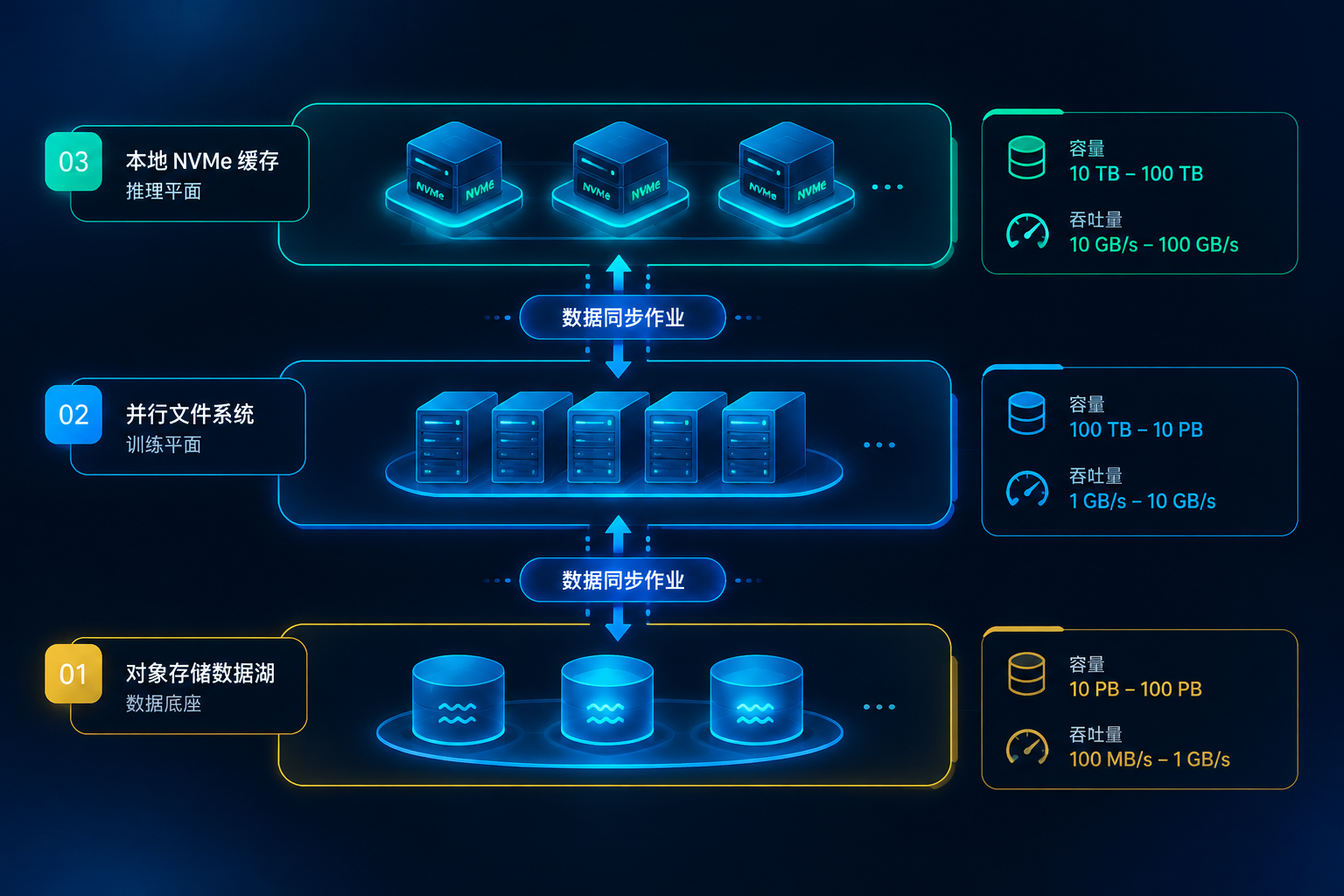

整体架构按读写特征分层，比「一套存储打天下」稳得多：

• 训练平面：并行文件系统承载数据集与 checkpoint，高吞吐、高并发、允许较高成本。
• 推理平面：只读模型仓 + 本地 NVMe 缓存，启动快、命中率高，容量需求固定。
• 数据湖平面：对象存储保存原始数据与标注，冷热分层，成本最低。

链路关系一句话说清：

原始数据 → 对象存储 → 加工后数据集 → 并行文件系统 → 训练 Pod → checkpoint 回写

核心结论： 三平面之间用「导出/同步作业」解耦，任何一层扩容都不牵连其他层。

九、可观测与排错：故障定位的最短路径

先看四类高频故障的对应动作：

现象	排查点	处置动作
PVC 永久 Pending	provisioner 日志	核对 provisioner 名与凭据
Pod ContainerCreating	node 插件日志	检查驱动 DaemonSet 是否就绪
Mount 超时	CSI 节点日志 + dmesg	核对内核模块与网络可达
读写变慢	csi_metrics + 文件系统指标	定位元数据热点或缓存失效

下面这段命令用于快速拉齐 CSI 全链路状态，适配任意 Kubernetes 集群：

# 查看 CSI 组件健康与事件，一次定位卡在哪一层
kubectl -n kube-system get pods -l app=csi-driver -o wide
kubectl get events -A --field-selector reason=ProvisioningFailed
kubectl -n kube-system logs -l app=external-provisioner --tail=100

强信号优先 → 事件与日志分层 → 最后才翻驱动源码

核心结论： 排障顺序错了，会把 Node 侧问题查成 Controller 侧问题，白费半天。

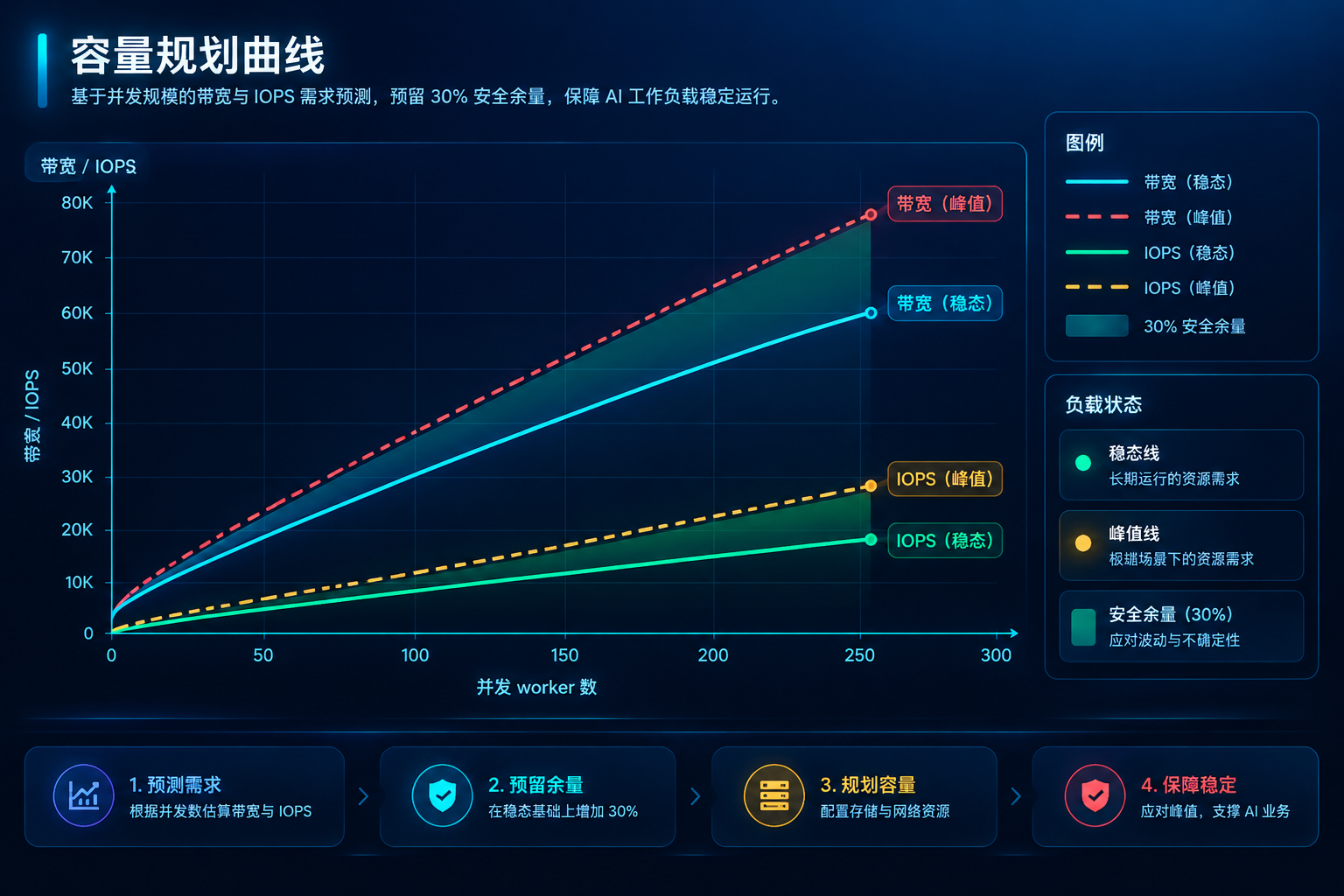

十、容量与成本：按吞吐换算倒推存储规格

规格不能拍脑袋，要从训练作业的读写需求倒推：

• 稳态读带宽 = batch size × 单样本字节 ÷ 数据加载秒数，再乘以副本数。
• 峰值写带宽 = checkpoint 大小 ÷ 允许的保存窗口，窗口 30 秒就要求 3 倍余量。
• IOPS 预算 = 同时运行的 DataLoader worker 数 × 每 worker 并发请求数。

下面的脚本按上述公式给出存储规格建议，适配 bash 5.x：

#!/usr/bin/env bash
# 输入样本大小与并发 worker，输出所需带宽与 IOPS 量级
read -p "单样本字节(默认262144): " sz; sz=${sz:-262144}
read -p "并发 worker(默认64): " w; w=${w:-64}
read -p "epoch 时间(默认1800s): " t; t=${t:-1800}
awk -v s=$sz -v w=$w -v t=$t 'BEGIN{
  printf "稳态读带宽约 %.1f MB/s\n", s*1.1*w/t*1024/1048576*60;
  printf "IOPS 建议不低于 %d\n", w*40;
}'

核心结论： 留 30% 余量应对启动突发与 checkpoint 叠加峰值。

结语

CSI 的演进把存储从「厂商私有插件」推成了「标准接口 + 可插拔 sidecar」，这意味着瓶颈已经不在接入层，而在参数调优与架构分层。面向 AI 工作负载，真正的分水岭是能不能按读写特征拆出训练、推理、数据湖三个平面，并用数据编排把预热、同步、回写串成闭环。

落地时建议按「先定位元数据瓶颈 → 再选文件系统 → 后接编排与观测」的顺序推进，每一步都能独立验证，出问题也容易回退。

存储架构的价值不在于堆性能，而在于让算力永远不为等数据而空转。
