LangGraph4j之四：运行引擎与流式

LangGraph4j之四：运行引擎与流式

我在前面三篇把图的建模、状态通道、条件分支拆完了。这一篇往下走一层，看 StateGraph.compile() 之后拿到的 CompiledGraph 到底是怎么跑的。很多人第一次用 langgraph4j 都会卡在一个问题上：我调的是 graph.stream(...) 还是 graph.invoke(...)，它们返回的东西为什么长得不一样。这个问题的答案不在文档里，在字节码里，所以我这一篇依然用 javap 对着 langgraph4j-core 1.5.14 的 class 文件逐一核实。

概念澄清一：编译后的图是个状态机，引擎只是沿边推进

先建立一个最朴素的画面。StateGraph 在 compile() 之后变成一个 CompiledGraph，它内部持有所有节点、边、条件函数和状态模式。运行的时候，引擎从一个固定的入口伪节点 __START__ 出发，按你连的边一个节点一个节点地走，直到走到出口伪节点 __END__ 才停。中间每一个节点跑完，都会用它的返回值去更新状态通道，再决定下一个要走哪个节点。

我用一条最简单的线性图来演示，三个真实节点之间的推进关系如下。

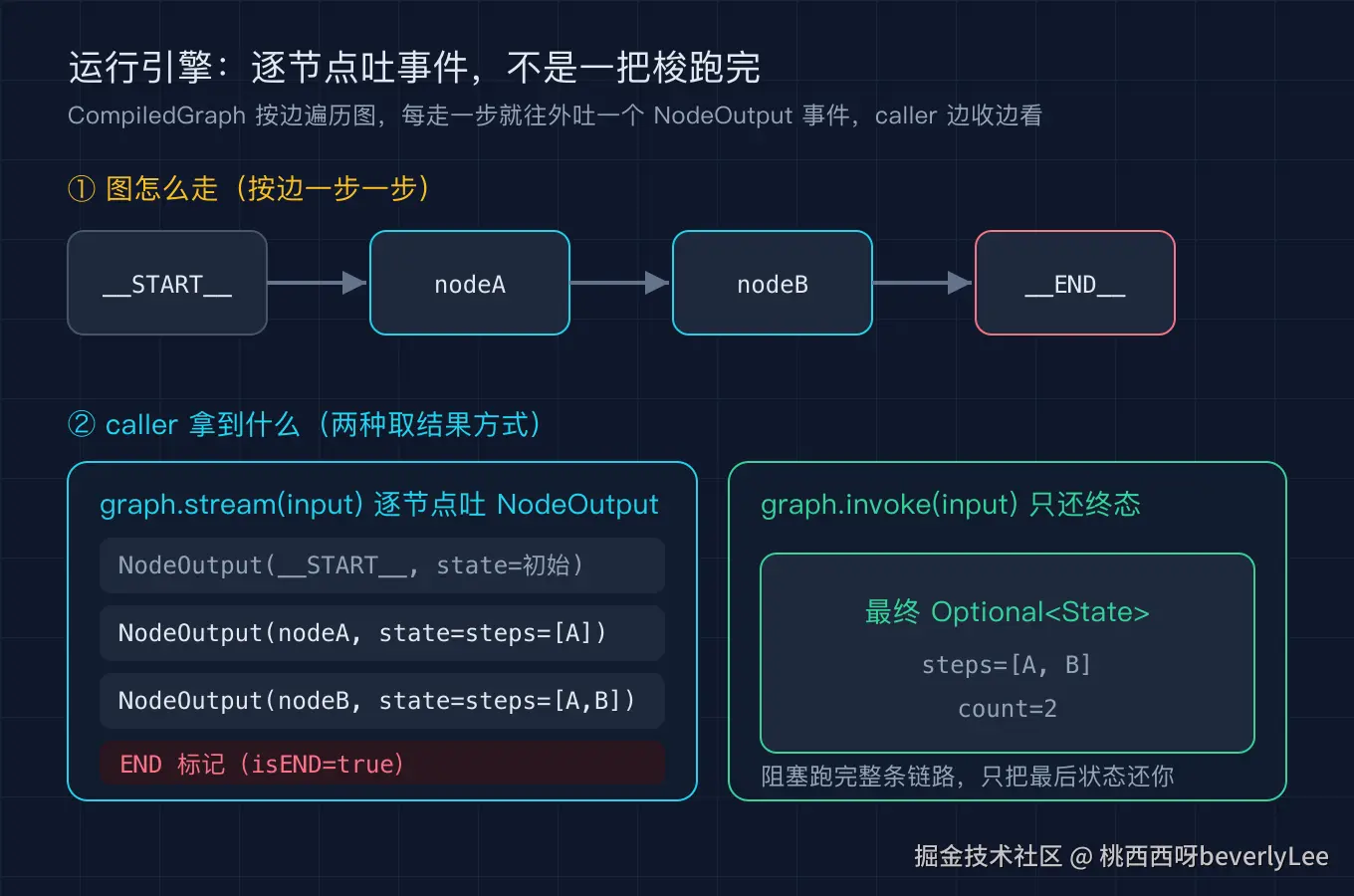

图①里 __START__ 和 __END__ 是框架内置的常量，StateGraph 里写成 START（值是 __START__）和 END（值是 __END__）。你连边的时候写 g.addEdge(START, "nodeA")，引擎就把入口和你的第一个节点接上。这一步就是一个按邻接表推进的状态机。

概念澄清二：stream 吐的是 NodeOutput 事件，不是最终答案

这是本篇最关键的一个点。graph.stream(input) 返回的是 AsyncGenerator<NodeOutput<State>>，也就是说它一个节点一个节点地往外吐事件，每个事件带着那个节点跑完之后的状态。我对照字节码确认了 NodeOutput 的三个核心字段：

• String node：这个事件来自哪个节点（node() 取）
• State state：该节点执行之后的状态（state() 或 getState() 取）
• boolean isEND：是不是走到了出口（isEND() 取）

另外还有一个 boolean subGraph 标记这是不是子图的事件（isSubGraph() 取）。StreamingOutput 是它的子类，在 org.bsc.langgraph4j.streaming 包里，多带了一个 String chunk（chunk() 取），那是 LLM 做 token 级流式输出时才会出现的片段。你平时跑普通节点根本碰不到它，所以默认看到的就都是 NodeOutput。

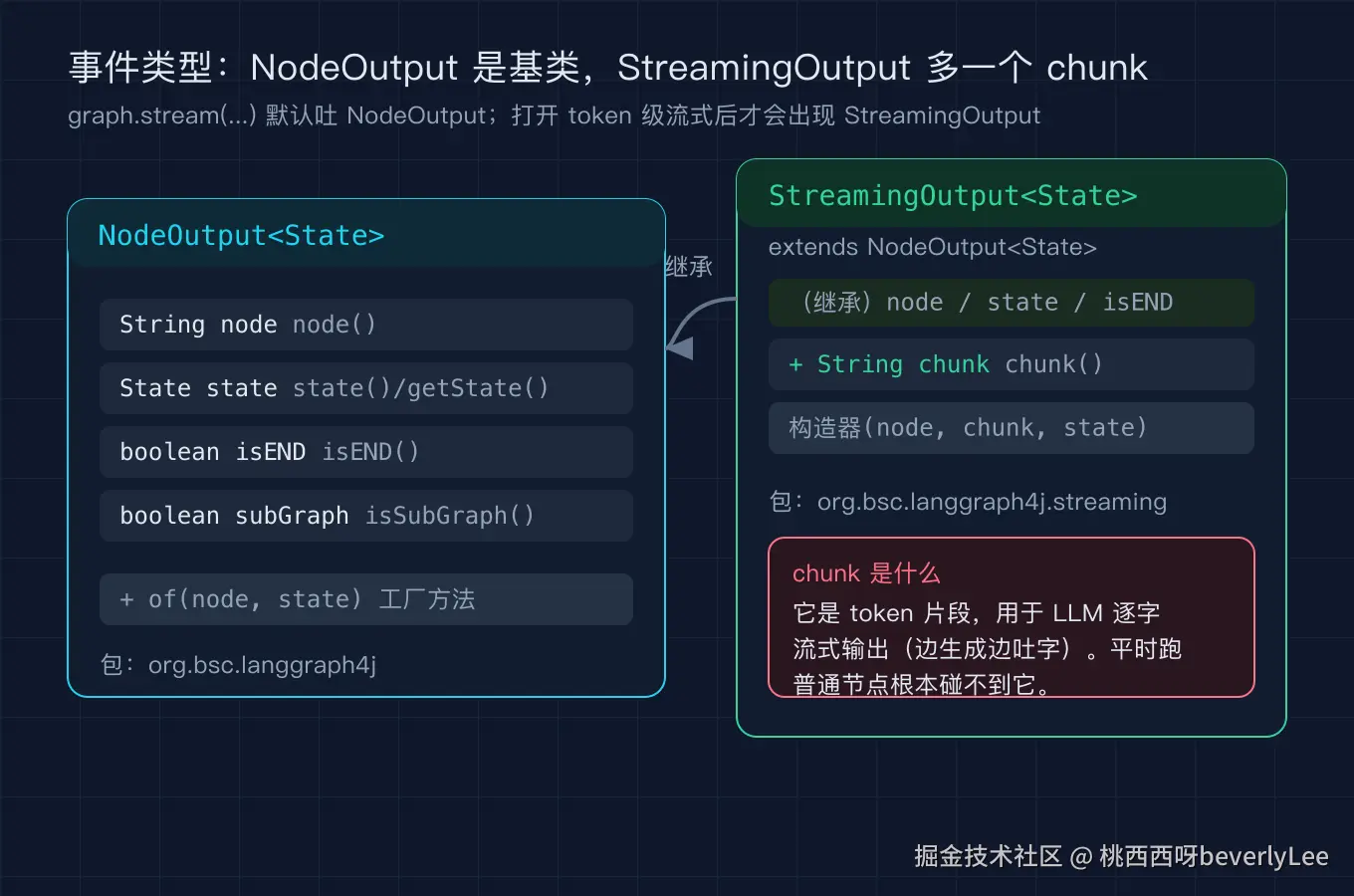

图②左边是 NodeOutput 的全部字段，右边是 StreamingOutput 在继承基础上多出来的 chunk。一句话记住：你拿到的每一个流事件都是 NodeOutput，只有开了 token 级流式才会变成 StreamingOutput。

概念澄清三：invoke 和 streamSnapshots 取结果的语义不一样

CompiledGraph 提供了三种拿结果的方式，很多人混着用，结果对不上预期。我用 javap 核对了方法签名，把三者的真实行为列清楚。

• graph.stream(Map)：逐节点吐 NodeOutput，你能边跑边看，包含入口 __START__ 和终态 __END__ 的伪事件。
• graph.invoke(Map)：不吐中间事件，把整条链路跑完，只还一个 Optional<State>（最终状态）。
• graph.streamSnapshots(Map, RunnableConfig)：注意它只有带 RunnableConfig 的重载，没有省略 config 的版本。我专门写了探针确认它吐的也是普通的 NodeOutput（不是 StateSnapshot），但语义是每一步结束后的完整状态快照，包含入口 __START__ 与终态 __END__。

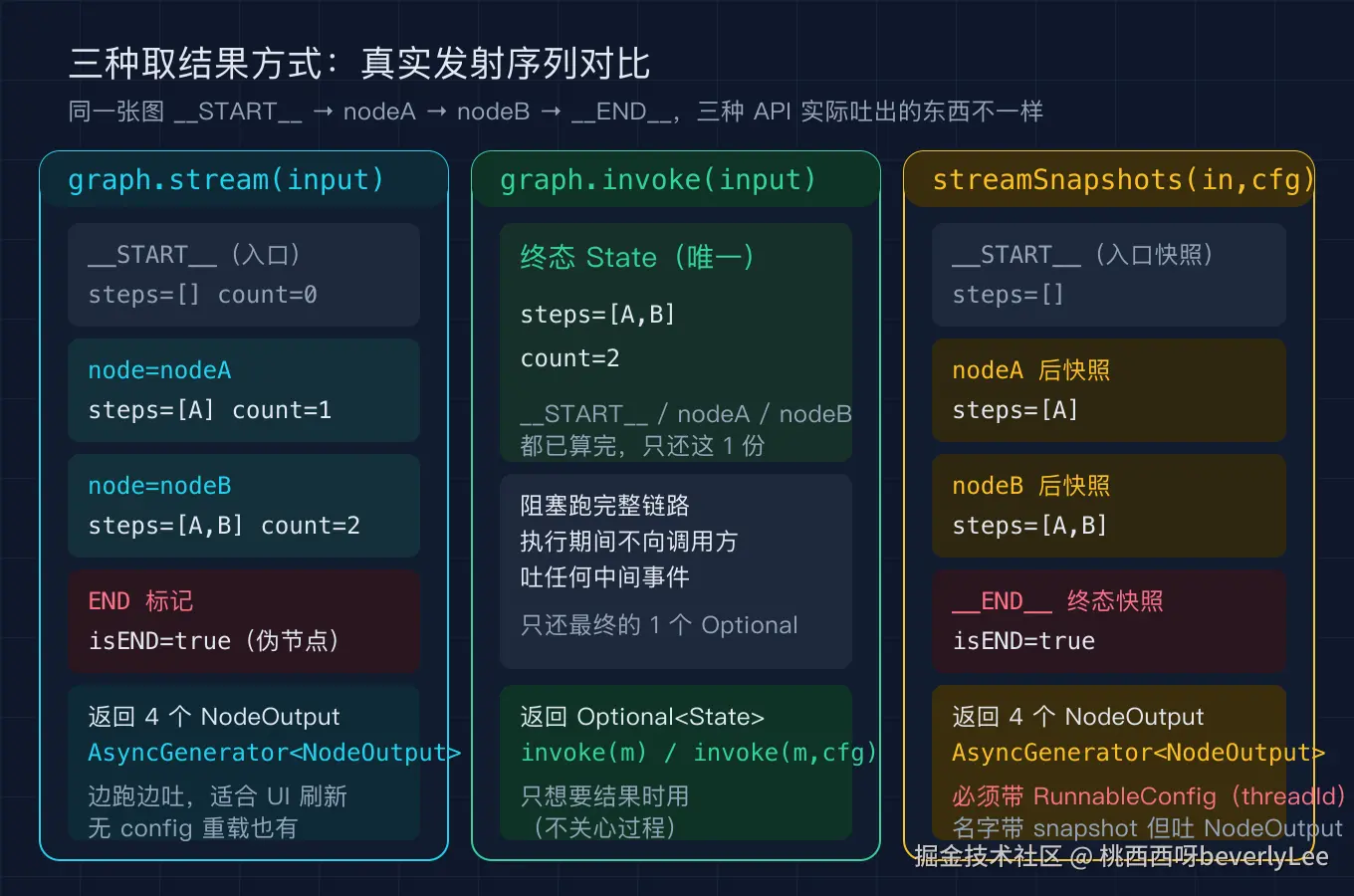

图③左边是 stream 一个事件一个事件往外吐，右边是 invoke 只把最终状态还给你。两者的差别就是你想不想看过程。streamSnapshots 则介于两者之间，它吐的也是逐节点事件，但每个事件都代表一步完整快照，并且必须带 RunnableConfig（里面能放 threadId），这正是下一篇讲持久化时要用到的线索。

最小可运行例子

完整的 Maven 模块在 code/repro/，这里只贴出建图和取结果的核心片段，方便你对照上文的三个概念。

// 建图：steps 是追加型通道，count 是覆盖型通道
Map<String, Channel<?>> schema = new HashMap<>();
schema.put("steps", Channels.appender(() -> new ArrayList<String>()));
schema.put("count", Channels.base(() -> 0));
StateGraph<MyState> g = new StateGraph<>(schema, MyState::new);
g.addNode("nodeA", (AsyncNodeAction<MyState>) s ->
        CompletableFuture.completedFuture(Map.of("steps", List.of("A"), "count", 1)));
g.addNode("nodeB", (AsyncNodeAction<MyState>) s ->
        CompletableFuture.completedFuture(Map.of("steps", List.of("B"), "count", 2)));
g.addEdge(START, "nodeA");
g.addEdge("nodeA", "nodeB");
g.addEdge("nodeB", END);
CompiledGraph<MyState> graph = g.compile();

// stream：逐节点事件
for (NodeOutput<MyState> o : graph.stream(initialInput())) {
    if (o.isEND()) { System.out.println("  -> 到达 END 标记"); continue; }
    if (START.equals(o.node())) { /* 入口初始状态 */ continue; }
    System.out.println("  node=" + o.node() + " steps=" + o.state().steps());
}

// invoke：只还最终状态
Optional<MyState> fin = graph.invoke(initialInput());

// streamSnapshots：必须带 RunnableConfig
RunnableConfig snapCfg = RunnableConfig.builder().threadId("demo4-snapshot-run").build();
for (NodeOutput<MyState> o : graph.streamSnapshots(initialInput(), snapCfg)) {
    System.out.println("  node=" + o.node() + " isEND=" + o.isEND());
}

MyState 继承 AgentState，steps() 从 steps 通道取一个 List<String>，count() 从 count 通道取一个 int。节点返回 Map.of("steps", List.of("A"), "count", 1) 这样的局部更新，框架会按通道规则合并进全局状态。

精确预期输出

下面这段是我本机实跑 java org.example.langgraph4j.Demo4 --self-test 的真实 stdout，一行不删，末尾 self-test PASS 是自检断言通过（seen 收集到 nodeA、nodeB 两个真实节点，最终 steps=[A, B]、count=2）。

[stream] 逐节点往外吐的 NodeOutput 事件：
  node=__START__（入口，初始状态） steps=[] count=0
  node=nodeA steps=[A] count=1
  node=nodeB steps=[A, B] count=2
  -> 到达 END 标记
[invoke] 只还最终状态：steps=[A, B] count=2
[streamSnapshots] 每一步的状态快照（含入口 __START__ 与终态 __END__）：
  node=__START__ steps=[] isEND=false
  node=nodeA steps=[A] isEND=false
  node=nodeB steps=[A, B] isEND=false
  node=__END__ steps=[A, B] isEND=true
self-test PASS

注意 stream 那一节里我特意把 __START__ 和 END 标记过滤掉再打印，所以你只看到 nodeA、nodeB 两个真实节点。streamSnapshots 那一节我保留了下来，你能看到入口和终态的伪节点也都作为快照出现，这正是它和普通 stream 在语义上的细微差别。

复现模块

代码地址：github.com/beverlyLee/...

数据源：本例不依赖任何外部数据，输入是内置的空 steps 与 count=0，可离线复现。

运行命令（需要 JDK 17+，依赖已在 Maven 中央仓库和 aliyun 镜像可用）：

cd code/repro
mvn -q compile
mvn -q exec:java -Dexec.mainClass=org.example.langgraph4j.Demo4 -Dexec.args="--self-test"

或先用 javac --release 17 配合本地已下载的 jar 直接编译运行（工程 pom.xml 里已钉死 langgraph4j-core 1.5.14、async-generator 3.2.0、slf4j-api 2.0.16 三个坐标）。

三句话总结

• 第一，CompiledGraph 是个按邻接表推进的状态机，从 __START__ 走到 __END__，每个节点跑完更新状态通道再决定下一个节点。
• 第二，graph.stream 逐节点吐 NodeOutput 事件让你看过程，graph.invoke 只还最终 Optional<State>，graph.streamSnapshots 必须带 RunnableConfig 且吐的是每一步的完整快照。
• 第三，默认见到的流事件都是 NodeOutput，只有开 token 级流式才会变成多带 chunk 的 StreamingOutput，普通节点碰不到它。

结尾

这一篇你看到引擎是沿着边一个节点一个节点走的，每一步都会留下一个状态快照，而 streamSnapshots 必须带一个 RunnableConfig，里面能塞一个 threadId。那么问题来了：如果图跑到一半崩溃了，这些快照能不能下次接着跑，而不是从头再来一遍？下一篇我就用 MemorySaver 和 FileSystemSaver 把这个问题讲透，顺便你也能想想自己手上的长任务，现在重跑一次要花多少冤枉钱。
