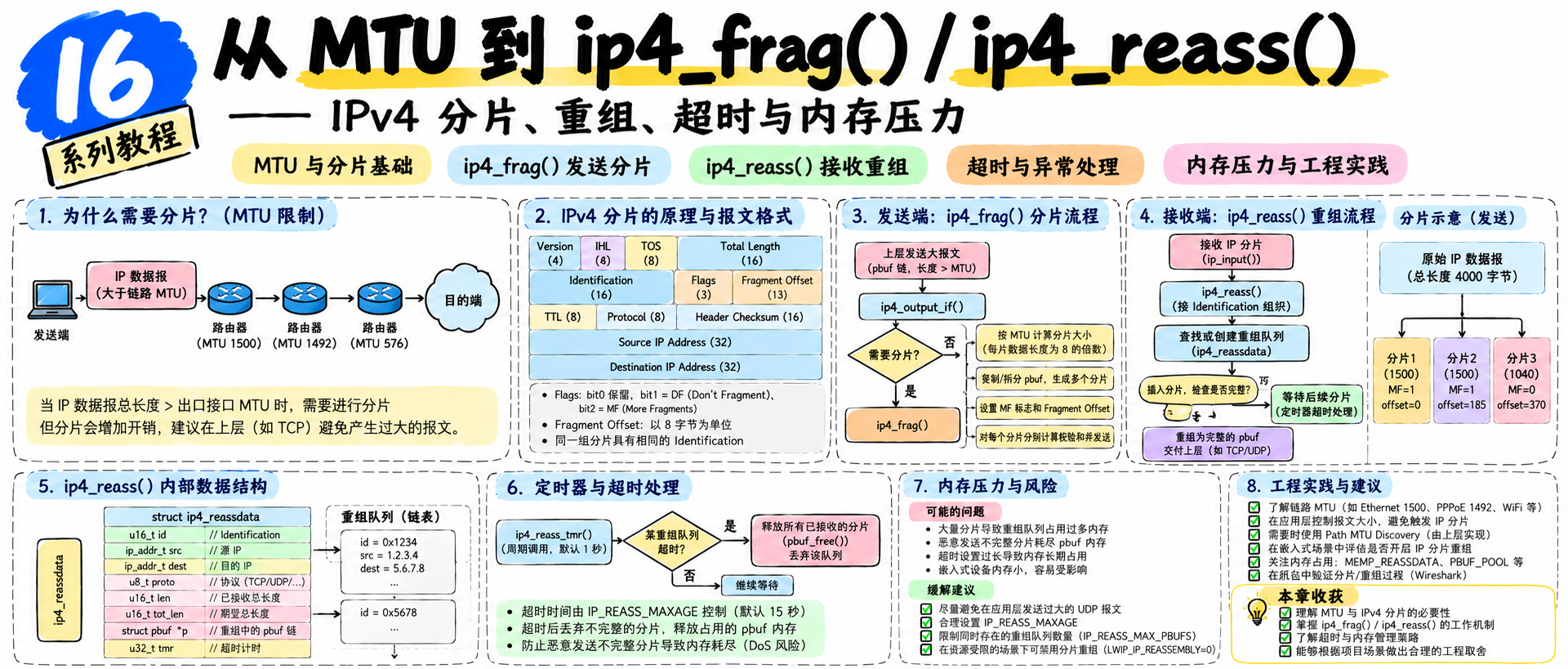

LWIP教程 16：从 MTU 到 `ip4_frag()` / `ip4_reass()`——IPv4 分片、重组、超时与内存压力

title: 16-ipv4-fragmentation-reassembly

categories:

LWIP
tags:
LWIP
abbrlink: f66d8c4d
date: 2026-10-03 16:29:03

教程 16：从 MTU 到 `ip4_frag()` / `ip4_reass()`------IPv4 分片、重组、超时与内存压力

摘要：沿 IPv4 发送与接收源码链，理解 MTU 如何触发分片、Offset/MF/ID 如何组织片段，以及 lwIP 怎样排序、重组、超时清理并限制资源占用。

文章目录

[教程 16：从 MTU 到 `ip4_frag()` / `ip4_reass()`------IPv4 分片、重组、超时与内存压力](#教程 16：从 MTU 到 ip4_frag() / ip4_reass()——IPv4 分片、重组、超时与内存压力)
- [0. 阅读源码前：先把 fragmentation / reassembly 协议模型建立起来](#0. 阅读源码前：先把 fragmentation / reassembly 协议模型建立起来)
- - [0.1 建议提前阅读](#0.1 建议提前阅读)
  - [0.2 Fragment Header 字段怎样共同描述一个原始 datagram](#0.2 Fragment Header 字段怎样共同描述一个原始 datagram)
  - [0.3 一次 fragmentation → reassembly 的总流程](#0.3 一次 fragmentation → reassembly 的总流程)
  - [0.4 协议动作与 lwIP 源码的双轨映射](#0.4 协议动作与 lwIP 源码的双轨映射)
- [1. 真实发送入口：`ip4_output_if()` 为什么进入 `ip4_frag()`](#1. 真实发送入口：ip4_output_if() 为什么进入 ip4_frag())
- [2. 协议字段回到 lwIP 时，对应哪些变量与对象](#2. 协议字段回到 lwIP 时，对应哪些变量与对象)
- [3. RFC 字段在 lwIP 中落到哪些宏](#3. RFC 字段在 lwIP 中落到哪些宏)
- [4. 进入 `ip4_frag()`：先把 MTU 换算成 8-byte block](#4. 进入 ip4_frag()：先把 MTU 换算成 8-byte block)
- [5. `while (left)`：每轮只构造一个 fragment](#5. while (left)：每轮只构造一个 fragment)
- [6. Fragment 的 pbuf 有两种构造策略](#6. Fragment 的 pbuf 有两种构造策略)
- - [6.1 单 pbuf：复制当前 fragment payload](#6.1 单 pbuf：复制当前 fragment payload)
  - [6.2 pbuf chain：Header copy，payload 用 `PBUF_REF` 引用原数据](#6.2 pbuf chain：Header copy，payload 用 PBUF_REF 引用原数据)
- [7. 每片怎样填写 MF、Offset、Length 和 checksum](#7. 每片怎样填写 MF、Offset、Length 和 checksum)
- [8. MTU=1500 时，8000-byte payload 为什么正好是 6 片](#8. MTU=1500 时，8000-byte payload 为什么正好是 6 片)
- [9. 切换到 RX：`ip4_input()` 在 L4 分发前先检查 fragment 标志](#9. 切换到 RX：ip4_input() 在 L4 分发前先检查 fragment 标志)
- [10. `ip4_reass()` 返回 `NULL` 不等于错误](#10. ip4_reass() 返回 NULL 不等于错误)
- [11. 进入 `ip4_reass()`：先把网络字段变成 byte range](#11. 进入 ip4_reass()：先把网络字段变成 byte range)
- [12. Reassembly 同时受两个资源上限约束](#12. Reassembly 同时受两个资源上限约束)
- [13. 第一个 fragment 到来时怎样建立 `ip_reassdata`](#13. 第一个 fragment 到来时怎样建立 ip_reassdata)
- [14. lwIP 复用了 fragment 自己的 IPv4 Header 空间保存排序信息](#14. lwIP 复用了 fragment 自己的 IPv4 Header 空间保存排序信息)
- [15. Fragment 可以乱序到达；内部链按 `start` 排序](#15. Fragment 可以乱序到达；内部链按 start 排序)
- [16. "最后一片到了"仍然不代表 datagram 完整](#16. “最后一片到了”仍然不代表 datagram 完整)
- [17. 重组完成：恢复一个 IPv4 Header，再把后续 fragment Header 隐藏](#17. 重组完成：恢复一个 IPv4 Header，再把后续 fragment Header 隐藏)
- [18. 返回 `ip4_input()` 后才恢复正常 Protocol 分发](#18. 返回 ip4_input() 后才恢复正常 Protocol 分发)
- [19. Unit Test 故意让 fragments 乱序到达](#19. Unit Test 故意让 fragments 乱序到达)
- [20. Fragment 永远缺一片时，由 `ip_reass_tmr()` 回收](#20. Fragment 永远缺一片时，由 ip_reass_tmr() 回收)
- [21. 内存压力会先尝试淘汰旧 datagram，而不是只等待 timeout](#21. 内存压力会先尝试淘汰旧 datagram，而不是只等待 timeout)
- [22. Host 实测：先启动 `198.18.0.200`，再用大 Ping 同时观察 RX reassembly 与 TX fragmentation](#22. Host 实测：先启动 198.18.0.200，再用大 Ping 同时观察 RX reassembly 与 TX fragmentation)
- - [22.1 准备 `lwip0` 与 Host 地址](#22.1 准备 lwip0 与 Host 地址)
  - [22.2 配置并启动 lwIP `example_app`](#22.2 配置并启动 lwIP example_app)
  - [22.3 用 `tcpdump` 保存 PCAP，而不是只在终端观察](#22.3 用 tcpdump 保存 PCAP，而不是只在终端观察)
  - [22.4 用 Wireshark 看 6 个真实 fragments](#22.4 用 Wireshark 看 6 个真实 fragments)
  - [22.5 这 6 帧怎样对应本篇两条源码主线](#22.5 这 6 帧怎样对应本篇两条源码主线)
- [23. DF 与 PMTU 只保留实现边界](#23. DF 与 PMTU 只保留实现边界)
- [24. 最终回看：一个大 Echo packet 怎样穿过完整 lwIP Core](#24. 最终回看：一个大 Echo packet 怎样穿过完整 lwIP Core)
- 资料来源
- - [ $S1$ lwIP IPv4 fragmentation / reassembly 源码](#[S1] lwIP IPv4 fragmentation / reassembly 源码)
  - [ $S2$ lwIP fragmentation 配置、memp 与 cyclic timer](#[S2] lwIP fragmentation 配置、memp 与 cyclic timer)
  - [ $S3$ upstream IPv4 Unit Test](#[S3] upstream IPv4 Unit Test)
  - [ $S4$ RFC 791 --- Internet Protocol](#[S4] RFC 791 — Internet Protocol)
  - [ $S5$ RFC 1122 --- Requirements for Internet Hosts](#[S5] RFC 1122 — Requirements for Internet Hosts)
  - [ $S6$ RFC 1191 --- Path MTU Discovery](#[S6] RFC 1191 — Path MTU Discovery)
  - [ $S7$ Stage 16 真实 IPv4 fragmentation PCAP](#[S7] Stage 16 真实 IPv4 fragmentation PCAP)
  - [ $S8$ Source Lab Stage 2 Host/TAP 启动流程](#[S8] Source Lab Stage 2 Host/TAP 启动流程)
  - [ $S9$ Linux `ping(8)` 的 `-M` / `-s` 语义](#[S9] Linux ping(8) 的 -M / -s 语义)
  - [ $S10$ RFC 8900 --- IP Fragmentation Considered Fragile](#[S10] RFC 8900 — IP Fragmentation Considered Fragile)
  - [ $S11$ Cisco --- IPv4 Fragmentation, MTU, MSS and PMTUD](#[S11] Cisco — IPv4 Fragmentation, MTU, MSS and PMTUD)
  - [ $S12$ RFC 6864 --- Updated Specification of the IPv4 ID Field](#[S12] RFC 6864 — Updated Specification of the IPv4 ID Field)

IPv4 fragmentation（IPv4 分片）解决的是"一个 IPv4 datagram 比当前可发送路径允许的 packet 更大时，怎样把它拆成多个 fragment"；reassembly（重组）则在最终目的主机把这些 fragment 恢复成原始 datagram。Fragment 不是新的传输层或 ICMP message，每一片仍然携带自己的 IPv4 Header，并通过 Identification、MF（More Fragments）和 Fragment Offset 表明自己属于哪个原始 datagram、位于什么位置、后面是否还有片段。 S4 S12

MTU（Maximum Transmission Unit，最大传输单元）表示某个接口一次能够承载的最大网络层 packet 大小；PMTU（Path MTU，路径 MTU）是端到端路径上可无分片通过的最小 MTU；TCP MSS（Maximum Segment Size，最大报文段数据长度）属于 TCP 层，限制的是单个 TCP segment 中的 payload，不等于 IPv4 MTU。IPv4 Header 的 Total Length 则描述当前完整 IPv4 packet 的实际字节数。S6 S10 S11

DF（Don't Fragment）表示不允许中间 IPv4 router 对该 datagram 分片。DF 为 0 且 packet 超过出口 MTU 时可以进入 fragmentation；DF 为 1 时，转发节点不能直接拆片，而应丢弃超 MTU packet 并通过 ICMP "Fragmentation Needed" 类错误把限制反馈给发送端，供 IPv4 Path MTU Discovery 调整后续 packet 大小。S4 S6

0. 阅读源码前：先把 fragmentation / reassembly 协议模型建立起来

0.1 建议提前阅读

Cisco --- IPv4 Fragmentation, MTU, MSS and PMTUD
- 用途：快速区分 MTU、PMTU、MSS、DF 与 PMTUD（Path MTU Discovery，路径 MTU 发现）的工程关系。S11
RFC 791 --- Internet Protocol
- 用途：核对 Identification、MF、Fragment Offset、DF 与重组的基础语义。S4
RFC 1191 --- Path MTU Discovery
- 用途：理解 DF、ICMP Fragmentation Needed 与 IPv4 PMTUD 怎样协作。S6
RFC 8900 --- IP Fragmentation Considered Fragile
- 用途：理解 fragmentation 在真实网络中为什么会带来可靠性、安全与中间设备兼容风险。S10

字段/概念	当前语义	对重组的作用
Identification	标记原始 IPv4 datagram 的 ID	接收端用它与地址等信息关联属于同一 datagram 的 fragments
Fragment Offset	当前 fragment payload 在原始 IP payload 中的起始位置，单位为 8 bytes	决定片段应该放回哪里
MF	More Fragments	`1` 表示后面还有 fragment，最后一片为 `0`
DF	Don't Fragment	`1` 禁止 router fragmentation
Total Length	当前 fragment 自己的 IPv4 Header + payload 长度	决定这一片实际携带多少字节

除最后一个 fragment 外，fragment payload 长度通常必须能够按 8-byte block 对齐，这样 Fragment Offset 才能精确表达下一片的位置。S4

0.3 一次 fragmentation → reassembly 的总流程

#mermaid-svg-TwA4wOWSRiquRasz{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-TwA4wOWSRiquRasz .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-TwA4wOWSRiquRasz .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-TwA4wOWSRiquRasz .error-icon{fill:#552222;}#mermaid-svg-TwA4wOWSRiquRasz .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-TwA4wOWSRiquRasz .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-TwA4wOWSRiquRasz .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-TwA4wOWSRiquRasz .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-TwA4wOWSRiquRasz .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-TwA4wOWSRiquRasz .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-TwA4wOWSRiquRasz .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-TwA4wOWSRiquRasz .marker{fill:#333333;stroke:#333333;}#mermaid-svg-TwA4wOWSRiquRasz .marker.cross{stroke:#333333;}#mermaid-svg-TwA4wOWSRiquRasz svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-TwA4wOWSRiquRasz p{margin:0;}#mermaid-svg-TwA4wOWSRiquRasz .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-TwA4wOWSRiquRasz .cluster-label text{fill:#333;}#mermaid-svg-TwA4wOWSRiquRasz .cluster-label span{color:#333;}#mermaid-svg-TwA4wOWSRiquRasz .cluster-label span p{background-color:transparent;}#mermaid-svg-TwA4wOWSRiquRasz .label text,#mermaid-svg-TwA4wOWSRiquRasz span{fill:#333;color:#333;}#mermaid-svg-TwA4wOWSRiquRasz .node rect,#mermaid-svg-TwA4wOWSRiquRasz .node circle,#mermaid-svg-TwA4wOWSRiquRasz .node ellipse,#mermaid-svg-TwA4wOWSRiquRasz .node polygon,#mermaid-svg-TwA4wOWSRiquRasz .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-TwA4wOWSRiquRasz .rough-node .label text,#mermaid-svg-TwA4wOWSRiquRasz .node .label text,#mermaid-svg-TwA4wOWSRiquRasz .image-shape .label,#mermaid-svg-TwA4wOWSRiquRasz .icon-shape .label{text-anchor:middle;}#mermaid-svg-TwA4wOWSRiquRasz .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-TwA4wOWSRiquRasz .rough-node .label,#mermaid-svg-TwA4wOWSRiquRasz .node .label,#mermaid-svg-TwA4wOWSRiquRasz .image-shape .label,#mermaid-svg-TwA4wOWSRiquRasz .icon-shape .label{text-align:center;}#mermaid-svg-TwA4wOWSRiquRasz .node.clickable{cursor:pointer;}#mermaid-svg-TwA4wOWSRiquRasz .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-TwA4wOWSRiquRasz .arrowheadPath{fill:#333333;}#mermaid-svg-TwA4wOWSRiquRasz .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-TwA4wOWSRiquRasz .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-TwA4wOWSRiquRasz .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TwA4wOWSRiquRasz .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-TwA4wOWSRiquRasz .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TwA4wOWSRiquRasz .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-TwA4wOWSRiquRasz .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-TwA4wOWSRiquRasz .cluster text{fill:#333;}#mermaid-svg-TwA4wOWSRiquRasz .cluster span{color:#333;}#mermaid-svg-TwA4wOWSRiquRasz div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-TwA4wOWSRiquRasz .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-TwA4wOWSRiquRasz rect.text{fill:none;stroke-width:0;}#mermaid-svg-TwA4wOWSRiquRasz .icon-shape,#mermaid-svg-TwA4wOWSRiquRasz .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-TwA4wOWSRiquRasz .icon-shape p,#mermaid-svg-TwA4wOWSRiquRasz .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-TwA4wOWSRiquRasz .icon-shape .label rect,#mermaid-svg-TwA4wOWSRiquRasz .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-TwA4wOWSRiquRasz .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-TwA4wOWSRiquRasz .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-TwA4wOWSRiquRasz :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} No
Yes and DF is 0
Yes and DF is 1
No
Yes
Original IPv4 datagram
Total Length exceeds egress MTU?
Send one IPv4 packet
Split payload into fragments
Drop on forwarding path and report Fragmentation Needed
Fragments share Identification and carry Offset/MF
Receiver queues fragments, including out-of-order arrival
All byte ranges complete and last fragment seen?
Keep waiting until timeout or resource eviction
Restore one IPv4 datagram
Continue ICMP / UDP / TCP input

本文的真实 Host/TAP 实验同时覆盖两个方向：Linux 先把大 ICMP Echo Request 分片，lwIP 的 ip4_reass() 收齐后恢复完整 request；lwIP 生成同样很大的 Echo Reply 后，ip4_frag() 再按 netif->mtu 拆成 fragments 发回 Linux。S7

0.4 协议动作与 lwIP 源码的双轨映射

协议阶段	lwIP 入口	关键字段/对象	完成后的下一步
TX 判断是否超 MTU	`ip4_output_if_opt_src()`	`p->tot_len`、`netif->mtu`	直接发送或进入 `ip4_frag()`
构造 fragments	`ip4_frag()`	Identification、Offset、MF、Total Length	每片调用 `netif->output()`
RX 识别 fragment	`ip4_input()`	MF / Fragment Offset	fragment 进入 `ip4_reass()`
建立/查找重组项	`ip4_reass()`	`ip_reassdata`、fragment byte range	排序并等待缺失片段
完成重组	`ip4_reass()`	完整连续 byte range	返回完整 `pbuf` 给 `ip4_input()`
超时/资源回收	`ip_reass_tmr()` / eviction path	timer、`IP_REASS_MAX_PBUFS`	丢弃不完整 datagram
DF/PMTU 边界	`ip4_forward()`	DF、egress MTU	fragment 或 ICMP error

下面进入源码后，只沿这条真实执行路径下钻；RFC 与厂商资料负责权威定义，但正文会在字段第一次影响当前函数分支时继续解释其行为。

1. 真实发送入口：`ip4_output_if()` 为什么进入 `ip4_frag()`

Stage 4 里的普通 IPv4 packet 最终直接进入 netif->output()。现在只改变一个条件：IPv4 Header 已加入 pbuf 后，p->tot_len 大于输出接口 netif->mtu。

ip4_output_if() 最终进入 ip4_output_if_opt_src()。该函数先把 IPv4 Header 加到 pbuf 头部，并填写 Total Length、Identification、Offset 等字段。S1

c 复制代码

if (pbuf_add_header(p, IP_HLEN)) {
  IP_STATS_INC(ip.err);
  MIB2_STATS_INC(mib2.ipoutdiscards);
  return ERR_BUF;
}

iphdr = (struct ip_hdr *)p->payload;
IPH_TTL_SET(iphdr, ttl);
IPH_PROTO_SET(iphdr, proto);
ip4_addr_copy(iphdr->dest, *dest);
IPH_VHL_SET(iphdr, 4, ip_hlen / 4);
IPH_TOS_SET(iphdr, tos);
IPH_LEN_SET(iphdr, lwip_htons(p->tot_len));
IPH_OFFSET_SET(iphdr, 0);

所以此时：

text 复制代码

p->tot_len
=
IPv4 Header + L4 Header + L4 Payload

继续阅读同一个 ip4_output_if_opt_src() 的发送尾部：S1

c 复制代码

#if IP_FRAG
if (netif->mtu && (p->tot_len > netif->mtu)) {
  return ip4_frag(p, netif, dest);
}
#endif

return netif->output(netif, p, dest);

#mermaid-svg-lXIrmPEvG4uuAteh{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-lXIrmPEvG4uuAteh .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-lXIrmPEvG4uuAteh .error-icon{fill:#552222;}#mermaid-svg-lXIrmPEvG4uuAteh .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-lXIrmPEvG4uuAteh .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-lXIrmPEvG4uuAteh .marker{fill:#333333;stroke:#333333;}#mermaid-svg-lXIrmPEvG4uuAteh .marker.cross{stroke:#333333;}#mermaid-svg-lXIrmPEvG4uuAteh svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-lXIrmPEvG4uuAteh p{margin:0;}#mermaid-svg-lXIrmPEvG4uuAteh .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-lXIrmPEvG4uuAteh .cluster-label text{fill:#333;}#mermaid-svg-lXIrmPEvG4uuAteh .cluster-label span{color:#333;}#mermaid-svg-lXIrmPEvG4uuAteh .cluster-label span p{background-color:transparent;}#mermaid-svg-lXIrmPEvG4uuAteh .label text,#mermaid-svg-lXIrmPEvG4uuAteh span{fill:#333;color:#333;}#mermaid-svg-lXIrmPEvG4uuAteh .node rect,#mermaid-svg-lXIrmPEvG4uuAteh .node circle,#mermaid-svg-lXIrmPEvG4uuAteh .node ellipse,#mermaid-svg-lXIrmPEvG4uuAteh .node polygon,#mermaid-svg-lXIrmPEvG4uuAteh .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-lXIrmPEvG4uuAteh .rough-node .label text,#mermaid-svg-lXIrmPEvG4uuAteh .node .label text,#mermaid-svg-lXIrmPEvG4uuAteh .image-shape .label,#mermaid-svg-lXIrmPEvG4uuAteh .icon-shape .label{text-anchor:middle;}#mermaid-svg-lXIrmPEvG4uuAteh .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-lXIrmPEvG4uuAteh .rough-node .label,#mermaid-svg-lXIrmPEvG4uuAteh .node .label,#mermaid-svg-lXIrmPEvG4uuAteh .image-shape .label,#mermaid-svg-lXIrmPEvG4uuAteh .icon-shape .label{text-align:center;}#mermaid-svg-lXIrmPEvG4uuAteh .node.clickable{cursor:pointer;}#mermaid-svg-lXIrmPEvG4uuAteh .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-lXIrmPEvG4uuAteh .arrowheadPath{fill:#333333;}#mermaid-svg-lXIrmPEvG4uuAteh .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-lXIrmPEvG4uuAteh .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-lXIrmPEvG4uuAteh .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lXIrmPEvG4uuAteh .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-lXIrmPEvG4uuAteh .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lXIrmPEvG4uuAteh .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-lXIrmPEvG4uuAteh .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-lXIrmPEvG4uuAteh .cluster text{fill:#333;}#mermaid-svg-lXIrmPEvG4uuAteh .cluster span{color:#333;}#mermaid-svg-lXIrmPEvG4uuAteh div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-lXIrmPEvG4uuAteh .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-lXIrmPEvG4uuAteh rect.text{fill:none;stroke-width:0;}#mermaid-svg-lXIrmPEvG4uuAteh .icon-shape,#mermaid-svg-lXIrmPEvG4uuAteh .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lXIrmPEvG4uuAteh .icon-shape p,#mermaid-svg-lXIrmPEvG4uuAteh .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-lXIrmPEvG4uuAteh .icon-shape .label rect,#mermaid-svg-lXIrmPEvG4uuAteh .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lXIrmPEvG4uuAteh .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-lXIrmPEvG4uuAteh .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-lXIrmPEvG4uuAteh :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否
是且 IP_FRAG=1
ip4_output_if()
IPv4 Header 已加入 pbuf
p->tot_len > netif->mtu?
netif->output()
ip4_frag()

因此分片不是 Driver 临时决定的行为。触发点就在 IPv4 output 层，判断依据是所选 netif 的 MTU。

2. 协议字段回到 lwIP 时，对应哪些变量与对象

上面的协议基线已经说明 MTU、PMTU、MSS 与 fragment fields 的职责。进入源码后，需要继续把这些协议对象落到具体变量和分支，而不是把它们当作已知黑盒：S1 S10 S11

协议/工程概念	lwIP 中当前对应对象	本篇为什么关心
输出接口 MTU	`netif->mtu`	`ip4_output_if_opt_src()` 判断是否进入 `ip4_frag()`
当前 IPv4 packet 总长度	IPv4 `Total Length`、`p->tot_len`	与 `netif->mtu` 比较并决定分片
TCP MSS	TCP PCB / option 相关状态	属于 TCP segmentation 边界，不等于 IPv4 fragmentation
当前 pbuf node 长度	`p->len`	只描述当前 node
整条 pbuf chain 长度	`p->tot_len`	IPv4 output 看到的完整 packet 长度
Fragment Identification	IPv4 Header `id`	reassembly 用来区分不同原始 datagram
MF / Fragment Offset	IPv4 Header offset/flag	表示当前 fragment 的位置及后续是否还有 fragment

"线上出现多个 packet"不能直接等价为 IPv4 fragmentation；本文以 IPv4 fragment 字段和 ip4_frag() / ip4_reass() 调用链为准。

3. RFC 字段在 lwIP 中落到哪些宏

RFC 791/6864 已定义这些字段；这里仅映射到 lwIP 宏。S4 S12 S1

c 复制代码

#define IP_DF      0x4000U
#define IP_MF      0x2000U
#define IP_OFFMASK 0x1fffU

#define IPH_OFFSET_BYTES(hdr) \
  ((u16_t)((lwip_ntohs(IPH_OFFSET(hdr)) & IP_OFFMASK) * IP_MIN_FRAG_LENGTH))

实现映射只有一个关键点：Header 保存 8-byte block offset，ip4_reass() 会恢复为 byte range；例如 raw offset 185 对应 byte offset 1480。

4. 进入 `ip4_frag()`：先把 MTU 换算成 8-byte block

从 ip4_output_if_opt_src() 的 call site 进入 ip4_frag()。S1

c 复制代码

err_t
ip4_frag(struct pbuf *p, struct netif *netif, const ip4_addr_t *dest)
{
  struct pbuf *rambuf;
  struct ip_hdr *original_iphdr;
  struct ip_hdr *iphdr;
  const u16_t nfb = (u16_t)((netif->mtu - IP_HLEN) / 8);
  u16_t left, fragsize;
  u16_t ofo;
  int last;
  u16_t poff = IP_HLEN;
  u16_t tmp;
  int mf_set;

nfb 是一个最大 fragment 能装多少个 8-byte payload block。若 MTU=1500、IPv4 Header=20：

text 复制代码

nfb = floor((1500 - 20) / 8) = 185
最大非末片 payload = 185 × 8 = 1480 bytes

当前实现还要求 IPH_HL_BYTES(iphdr) == IP_HLEN，即只支持 20-byte IPv4 Header；带 IPv4 Options 的 Header 在 ip4_frag() 中返回 ERR_VAL。S1 这是当前 lwIP 实现限制，不是 IPv4 规范禁止对带 options 的 packet 分片。S4

随后 ip4_frag() 保存输入 packet 已有的 fragment 状态：

c 复制代码

tmp = lwip_ntohs(IPH_OFFSET(iphdr));
ofo = tmp & IP_OFFMASK;
mf_set = tmp & IP_MF;

left = (u16_t)(p->tot_len - IP_HLEN);

这使一个已经是 fragment 的 packet 在需要再次拆小时仍能保留原 offset 和 MF 语义，而不是错误地从 offset 0 重新开始。

5. `while (left)`：每轮只构造一个 fragment

继续阅读 ip4_frag()：S1

c 复制代码

while (left) {
  fragsize = LWIP_MIN(left, (u16_t)(nfb * 8));

若剩余 payload 是 8000 bytes、MTU=1500：

text 复制代码

1480 + 1480 + 1480 + 1480 + 1480 + 600

也就是 6 个 fragments。最后一片允许不是 8-byte 倍数，因为后面已经没有新的 fragment offset 需要表达。

6. Fragment 的 pbuf 有两种构造策略

ip4_frag() 根据 LWIP_NETIF_TX_SINGLE_PBUF 选择两种数据组织方式。S1 S2

6.1 单 pbuf：复制当前 fragment payload

当 LWIP_NETIF_TX_SINGLE_PBUF=1 时，ip4_frag() 分配新的 PBUF_RAM，复制当前 fragment payload，再把 IPv4 Header 加回去：

c 复制代码

rambuf = pbuf_alloc(PBUF_IP, fragsize, PBUF_RAM);
if (rambuf == NULL) {
  goto memerr;
}

poff += pbuf_copy_partial(p, rambuf->payload, fragsize, poff);
if (pbuf_add_header(rambuf, IP_HLEN)) {
  pbuf_free(rambuf);
  goto memerr;
}
SMEMCPY(rambuf->payload, original_iphdr, IP_HLEN);

优点是 Driver 更容易得到一块连续 packet；代价是 payload copy。

6.2 pbuf chain：Header copy，payload 用 `PBUF_REF` 引用原数据

LWIP_NETIF_TX_SINGLE_PBUF=0 时，当前实现先分配只保存 Header 的 RAM pbuf，再为原 pbuf 中属于当前 fragment 的 payload 建立 PBUF_REF。S1 下面继续阅读 ip4_frag() 中这一分支。

c 复制代码

rambuf = pbuf_alloc(PBUF_LINK, IP_HLEN, PBUF_RAM);
if (rambuf == NULL) {
  goto memerr;
}
SMEMCPY(rambuf->payload, original_iphdr, IP_HLEN);
iphdr = (struct ip_hdr *)rambuf->payload;

继续阅读同一个 ip4_frag() 的引用构造：

c 复制代码

pcr = ip_frag_alloc_pbuf_custom_ref();
if (pcr == NULL) {
  pbuf_free(rambuf);
  goto memerr;
}

newpbuf = pbuf_alloced_custom(PBUF_RAW, newpbuflen, PBUF_REF, &pcr->pc,
                              (u8_t *)p->payload + poff, newpbuflen);
if (newpbuf == NULL) {
  ip_frag_free_pbuf_custom_ref(pcr);
  pbuf_free(rambuf);
  goto memerr;
}

pbuf_ref(p);
pcr->original = p;
pcr->pc.custom_free_function = ipfrag_free_pbuf_custom;
pbuf_cat(rambuf, newpbuf);

#mermaid-svg-ZSr3vvrFxK0XCGaf{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ZSr3vvrFxK0XCGaf .error-icon{fill:#552222;}#mermaid-svg-ZSr3vvrFxK0XCGaf .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ZSr3vvrFxK0XCGaf .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .marker.cross{stroke:#333333;}#mermaid-svg-ZSr3vvrFxK0XCGaf svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ZSr3vvrFxK0XCGaf p{margin:0;}#mermaid-svg-ZSr3vvrFxK0XCGaf .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster-label text{fill:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster-label span{color:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster-label span p{background-color:transparent;}#mermaid-svg-ZSr3vvrFxK0XCGaf .label text,#mermaid-svg-ZSr3vvrFxK0XCGaf span{fill:#333;color:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .node rect,#mermaid-svg-ZSr3vvrFxK0XCGaf .node circle,#mermaid-svg-ZSr3vvrFxK0XCGaf .node ellipse,#mermaid-svg-ZSr3vvrFxK0XCGaf .node polygon,#mermaid-svg-ZSr3vvrFxK0XCGaf .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .rough-node .label text,#mermaid-svg-ZSr3vvrFxK0XCGaf .node .label text,#mermaid-svg-ZSr3vvrFxK0XCGaf .image-shape .label,#mermaid-svg-ZSr3vvrFxK0XCGaf .icon-shape .label{text-anchor:middle;}#mermaid-svg-ZSr3vvrFxK0XCGaf .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .rough-node .label,#mermaid-svg-ZSr3vvrFxK0XCGaf .node .label,#mermaid-svg-ZSr3vvrFxK0XCGaf .image-shape .label,#mermaid-svg-ZSr3vvrFxK0XCGaf .icon-shape .label{text-align:center;}#mermaid-svg-ZSr3vvrFxK0XCGaf .node.clickable{cursor:pointer;}#mermaid-svg-ZSr3vvrFxK0XCGaf .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .arrowheadPath{fill:#333333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ZSr3vvrFxK0XCGaf .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ZSr3vvrFxK0XCGaf .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ZSr3vvrFxK0XCGaf .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster text{fill:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf .cluster span{color:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ZSr3vvrFxK0XCGaf .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ZSr3vvrFxK0XCGaf rect.text{fill:none;stroke-width:0;}#mermaid-svg-ZSr3vvrFxK0XCGaf .icon-shape,#mermaid-svg-ZSr3vvrFxK0XCGaf .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ZSr3vvrFxK0XCGaf .icon-shape p,#mermaid-svg-ZSr3vvrFxK0XCGaf .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ZSr3vvrFxK0XCGaf .icon-shape .label rect,#mermaid-svg-ZSr3vvrFxK0XCGaf .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ZSr3vvrFxK0XCGaf .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ZSr3vvrFxK0XCGaf .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ZSr3vvrFxK0XCGaf :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} PBUF_REF
IPv4 Header
原始 pbuf payload
fragment payload view
新 PBUF_RAM
fragment pbuf chain
netif->output()

pbuf_ref(p) 保证 Driver/DMA 尚未完成发送时原数据不会提前释放。对应引用对象来自 FRAG_PBUF memp pool：S2

c 复制代码

LWIP_MEMPOOL(FRAG_PBUF, MEMP_NUM_FRAG_PBUF,
             sizeof(struct pbuf_custom_ref), "FRAG_PBUF")

默认 MEMP_NUM_FRAG_PBUF 为 15。opt.h 特别说明：DMA MAC 如果 netif->output() 返回时硬件还没发完，可能同时占用多个 fragment reference。S2

这把 Stage 3 的 pbuf ownership、Stage 12 的 memp pool 与 Driver TX 生命周期直接连在一起。

7. 每片怎样填写 MF、Offset、Length 和 checksum

当前 fragment payload 准备好以后，ip4_frag() 修正 Header：S1

c 复制代码

last = (left <= netif->mtu - IP_HLEN);

tmp = (IP_OFFMASK & ofo);
if (!last || mf_set) {
  tmp = tmp | IP_MF;
}
IPH_OFFSET_SET(iphdr, lwip_htons(tmp));
IPH_LEN_SET(iphdr, lwip_htons((u16_t)(fragsize + IP_HLEN)));
IPH_CHKSUM_SET(iphdr, 0);
#if CHECKSUM_GEN_IP
IF__NETIF_CHECKSUM_ENABLED(netif, NETIF_CHECKSUM_GEN_IP) {
  IPH_CHKSUM_SET(iphdr, inet_chksum(iphdr, IP_HLEN));
}
#endif

Identification 不需要重新生成，因为每片 Header 都由原 Header 复制而来；同一原 datagram 的 fragments 自然保留相同 ID。

随后每片独立进入 netif->output()：

c 复制代码

netif->output(netif, rambuf, dest);
IPFRAG_STATS_INC(ip_frag.xmit);

pbuf_free(rambuf);
left = (u16_t)(left - fragsize);
ofo = (u16_t)(ofo + nfb);

也就是说发送流程是"构造一片 → 输出一片 → 释放当前 fragment view → 继续下一片"，不是先做一个 fragment 数组再一次性交给 Driver。

8. MTU=1500 时，8000-byte payload 为什么正好是 6 片

由 nfb=185 得到最大 fragment payload=1480 bytes：

Fragment	Payload	Offset field	Offset bytes	MF
1	1480	0	0	1
2	1480	185	1480	1
3	1480	370	2960	1
4	1480	555	4440	1
5	1480	740	5920	1
6	600	925	7400	0

upstream Unit Test 直接把这个行为固定成断言。S3

c 复制代码

START_TEST(test_ip4_frag)
{
  struct pbuf *data = pbuf_alloc(PBUF_IP, 8000, PBUF_RAM);
  ip_addr_t peer_ip = IPADDR4_INIT_BYTES(192,168,0,5);
  err_t err;

  linkoutput_ctr = 0;
  linkoutput_byte_ctr = 0;

  fail_unless(data != NULL);
  test_netif_add();
  test_netif.output = arpless_output;
  err = ip4_output_if_src(data, &test_ipaddr, ip_2_ip4(&peer_ip),
                          16, 0, IP_PROTO_UDP, &test_netif);
  fail_unless(err == ERR_OK);
  fail_unless(linkoutput_ctr == 6);
  fail_unless(linkoutput_byte_ctr == (8000 + (6 * IP_HLEN)));
  pbuf_free(data);
  test_netif_remove();
}
END_TEST

除了 6 片，它还验证每片都有自己的 20-byte IPv4 Header，所以总发送字节数是 8000 + 6 * IP_HLEN。

9. 切换到 RX：`ip4_input()` 在 L4 分发前先检查 fragment 标志

发送侧到此闭环。接收侧从 ip4_input() 开始。

Stage 4 里普通 packet 会继续根据 Protocol 分发到 ICMP/UDP/TCP；fragmented packet 在这之前先经过：S1

c 复制代码

if ((IPH_OFFSET(iphdr) & PP_HTONS(IP_OFFMASK | IP_MF)) != 0) {
#if IP_REASSEMBLY
  p = ip4_reass(p);
  if (p == NULL) {
    return ERR_OK;
  }
  iphdr = (const struct ip_hdr *)p->payload;
#else
  pbuf_free(p);
  return ERR_OK;
#endif
}

判定不能只看 MF，因为最后一片虽然 MF=0，Fragment Offset 仍非 0。条件实际是：

text 复制代码

MF != 0  或  Offset != 0

命中以后先进入 ip4_reass()，完整 datagram 恢复前不会交给 L4。

10. `ip4_reass()` 返回 `NULL` 不等于错误

调用点是：

c 复制代码

p = ip4_reass(p);
if (p == NULL) {
  return ERR_OK;
}

所以 ip4_reass() 有两种正常语义：

返回值	含义
`NULL`	当前 fragment 已被排队，datagram 仍不完整；本次 RX 到此结束
非 `NULL`	所有 fragments 已齐，返回恢复后的完整 IPv4 pbuf chain

如果当前 fragment 无效或资源不足，ip4_reass() 也会在内部 free 后返回 NULL。因此调用者不能用"NULL=malloc fail"的惯性理解这个 API。

11. 进入 `ip4_reass()`：先把网络字段变成 byte range

上游连续源码片段：S1

c 复制代码

struct pbuf *
ip4_reass(struct pbuf *p)
{
  struct pbuf *r;
  struct ip_hdr *fraghdr;
  struct ip_reassdata *ipr;
  struct ip_reass_helper *iprh;
  u16_t offset, len, clen;
  u8_t hlen;
  int valid;
  int is_last;

  fraghdr = (struct ip_hdr *)p->payload;

继续阅读同一个 ip4_reass()，把 Header 字段换算成 byte range：

c 复制代码

offset = IPH_OFFSET_BYTES(fraghdr);
len = lwip_ntohs(IPH_LEN(fraghdr));
hlen = IPH_HL_BYTES(fraghdr);
if (hlen > len) {
  goto nullreturn;
}
len = (u16_t)(len - hlen);

从这里开始，排序主要使用：

text 复制代码

offset = fragment payload 起始 byte
len    = fragment payload 长度
end    = offset + len

当前 reassembly 实现同样不支持 IPv4 options；带非 20-byte Header 的 fragment 会被拒绝。S1

12. Reassembly 同时受两个资源上限约束

每一个"还没收齐的原始 datagram"需要一个 struct ip_reassdata：S1

c 复制代码

struct ip_reassdata {
  struct ip_reassdata *next;
  struct pbuf *p;
  struct ip_hdr iphdr;
  u16_t datagram_len;
  u8_t flags;
  u8_t timer;
};

它来自 memp_std.h 的 LWIP_MEMPOOL() pool 声明；下面不是函数体，而是 REASSDATA pool 的定义：

c 复制代码

LWIP_MEMPOOL(REASSDATA, MEMP_NUM_REASSDATA,
             sizeof(struct ip_reassdata), "REASSDATA")

所以 MEMP_NUM_REASSDATA 限制"同时有多少个 incomplete IPv4 datagram"。S2

另一条限制 IP_REASS_MAX_PBUFS 控制的是所有等待重组 fragments 占用的 pbuf node 总数 。ip4_reass() 在排队前检查：S1

c 复制代码

clen = pbuf_clen(p);
if ((ip_reass_pbufcount + clen) > IP_REASS_MAX_PBUFS) {
#if IP_REASS_FREE_OLDEST
  if (!ip_reass_remove_oldest_datagram(fraghdr, clen) ||
      ((ip_reass_pbufcount + clen) > IP_REASS_MAX_PBUFS))
#endif
  {
    IPFRAG_STATS_INC(ip_frag.memerr);
    goto nullreturn;
  }
}

这不是多余限制：RX fragment 通常占用 PBUF_POOL。如果 reassembly queue 把 pool 吃光，后续正常 Ethernet RX 也会失去 buffer。

当前 example_app/lwipopts.h 还会根据一个 1500-byte packet 可能跨多少个 pool pbuf 放大该预算：S2

c 复制代码

#define IP_REASSEMBLY      1
#define IP_REASS_MAX_PBUFS (10 * ((1500 + PBUF_POOL_BUFSIZE - 1) / PBUF_POOL_BUFSIZE))
#define MEMP_NUM_REASSDATA IP_REASS_MAX_PBUFS
#define IP_FRAG            1

13. 第一个 fragment 到来时怎样建立 `ip_reassdata`

ip4_reass() 先遍历 reassdatagrams 寻找匹配项。当前 revision 的匹配宏是：S1

c 复制代码

#define IP_ADDRESSES_AND_ID_MATCH(iphdrA, iphdrB)  \
  (ip4_addr_eq(&(iphdrA)->src, &(iphdrB)->src) && \
   ip4_addr_eq(&(iphdrA)->dest, &(iphdrB)->dest) && \
   IPH_ID(iphdrA) == IPH_ID(iphdrB)) ? 1 : 0

RFC 791 描述 reassembly identity 时包括 source、destination、protocol 与 Identification；当前 lwIP lookup 宏直接比较 source、destination 和 ID。S4 这是实现事实与规范描述的区别。

继续阅读 ip4_reass()：没有匹配项时，它在这个分支进入 ip_reass_enqueue_new_datagram()。

c 复制代码

if (ipr == NULL) {
  ipr = ip_reass_enqueue_new_datagram(fraghdr, clen);
  if (ipr == NULL) {
    goto nullreturn;
  }
}

进入 ip_reass_enqueue_new_datagram()：S1

c 复制代码

ipr = (struct ip_reassdata *)memp_malloc(MEMP_REASSDATA);
if (ipr == NULL) {
#if IP_REASS_FREE_OLDEST
  if (ip_reass_remove_oldest_datagram(fraghdr, clen) >= clen) {
    ipr = (struct ip_reassdata *)memp_malloc(MEMP_REASSDATA);
  }
#endif
  if (ipr == NULL) {
    IPFRAG_STATS_INC(ip_frag.memerr);
    return NULL;
  }
}
memset(ipr, 0, sizeof(struct ip_reassdata));
ipr->timer = IP_REASS_MAXAGE;
ipr->next = reassdatagrams;
reassdatagrams = ipr;
SMEMCPY(&(ipr->iphdr), fraghdr, IP_HLEN);

阶段结果是"创建一个 incomplete datagram context，并保存一份 IPv4 Header 等后续 fragments"。

struct ip_reass_helper：S1

c 复制代码

struct ip_reass_helper {
  struct pbuf *next_pbuf;
  u16_t start;
  u16_t end;
};

进入 ip_reass_chain_frag_into_datagram_and_validate() 后，当前 fragment 的 Header 已被解析，于是 pbuf payload 开头原来的 Header 空间被临时改写成 helper：S1

c 复制代码

fraghdr = (struct ip_hdr *)new_p->payload;
len = lwip_ntohs(IPH_LEN(fraghdr));
hlen = IPH_HL_BYTES(fraghdr);
len = (u16_t)(len - hlen);
offset = IPH_OFFSET_BYTES(fraghdr);

iprh = (struct ip_reass_helper *)new_p->payload;
iprh->next_pbuf = NULL;
iprh->start = offset;
iprh->end = (u16_t)(offset + len);

内存视图临时从：

text 复制代码

[IPv4 Header][fragment payload]

变成：

text 复制代码

[ip_reass_helper: next/start/end][fragment payload]

第一片真实 IPv4 Header 已保存在 ip_reassdata->iphdr，完成重组时再复制回来。这是 Stage 3 "p->payload 是当前数据视图"的典型实例。

15. Fragment 可以乱序到达；内部链按 `start` 排序

继续阅读 ip_reass_chain_frag_into_datagram_and_validate()：S1

c 复制代码

for (q = ipr->p; q != NULL;) {
  iprh_tmp = (struct ip_reass_helper *)q->payload;
  if (iprh->start < iprh_tmp->start) {
    iprh->next_pbuf = q;
    if (iprh_prev != NULL) {
      iprh_prev->next_pbuf = new_p;
      if (iprh_prev->end != iprh->start) {
        valid = 0;
      }
    } else {
      ipr->p = new_p;
    }
    break;
  }

网络完全可以按"最后一片 → 第一片 → 第三片 → 第二片"到达。lwIP 排序以后检查相邻范围：

text 复制代码

prev.end == next.start

不相等就说明中间仍有 hole。

当前 ip4_frag.c 默认 IP_REASS_CHECK_OVERLAP=1。完全重复的 start 或与已有 range overlap 的新 fragment 会被丢弃，而不是直接拼入链表。S1

c 复制代码

} else if (iprh->start == iprh_tmp->start) {
  return IP_REASS_VALIDATE_PBUF_DROPPED;
#if IP_REASS_CHECK_OVERLAP
} else if (iprh->start < iprh_tmp->end) {
  return IP_REASS_VALIDATE_PBUF_DROPPED;
#endif

16. "最后一片到了"仍然不代表 datagram 完整

继续阅读 ip4_reass()：MF=0 只让 lwIP 知道原 datagram 的终点。

c 复制代码

is_last = (IPH_OFFSET(fraghdr) & PP_NTOHS(IP_MF)) == 0;
if (is_last) {
  u16_t datagram_len = (u16_t)(offset + len);
  if ((datagram_len < offset) || (datagram_len > (0xFFFF - IP_HLEN))) {
    goto nullreturn_ipr;
  }
}

真正完成还需要同时满足：

已见到 MF=0 的最后一片；
排序后第一片从 offset 0 开始；
所有相邻 fragments 无 hole。

因此"最后一片先到"是完全允许的，只会记录最终长度并继续等待中间片。

当 helper 返回 IP_REASS_VALIDATE_TELEGRAM_FINISHED，ip4_reass() 进入完成路径。S1

c 复制代码

u16_t datagram_len = (u16_t)(ipr->datagram_len + IP_HLEN);
r = ((struct ip_reass_helper *)ipr->p->payload)->next_pbuf;

fraghdr = (struct ip_hdr *)(ipr->p->payload);
SMEMCPY(fraghdr, &ipr->iphdr, IP_HLEN);
IPH_LEN_SET(fraghdr, lwip_htons(datagram_len));
IPH_OFFSET_SET(fraghdr, 0);
IPH_CHKSUM_SET(fraghdr, 0);

第一片恢复完整 Header，Total Length 改成整个 datagram，Fragment Offset 清零。

继续阅读同一个 ip4_reass()：

c 复制代码

p = ipr->p;

while (r != NULL) {
  iprh = (struct ip_reass_helper *)r->payload;
  pbuf_remove_header(r, IP_HLEN);
  pbuf_cat(p, r);
  r = iprh->next_pbuf;
}

后续 fragments 在线上各自有 IPv4 Header，但重组后的 datagram 只需要一个，所以 pbuf_remove_header(r, IP_HLEN) 把每个后续 fragment 的 Header 从数据视图中移除，然后用 pbuf_cat() 串成一个完整 chain。

最终不要求 memcpy 成一个巨大连续 buffer：

text 复制代码

pbuf #1 [IPv4 Header][payload 0...]
   ↓
pbuf #2 [payload ...]
   ↓
pbuf #3 [payload ...]

18. 返回 `ip4_input()` 后才恢复正常 Protocol 分发

ip4_reass() 返回完整 pbuf 后，ip4_input() 更新 iphdr 指针并继续正常路径：S1

c 复制代码

p = ip4_reass(p);
if (p == NULL) {
  return ERR_OK;
}
iphdr = (const struct ip_hdr *)p->payload;

从这一刻开始，p 再次代表完整 IPv4 datagram。随后才根据 Protocol 进入：

text 复制代码

ICMP → icmp_input()
UDP  → udp_input()
TCP  → tcp_input()

#mermaid-svg-bqWYVA0Nz2jg3h82{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-bqWYVA0Nz2jg3h82 .error-icon{fill:#552222;}#mermaid-svg-bqWYVA0Nz2jg3h82 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-bqWYVA0Nz2jg3h82 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .marker.cross{stroke:#333333;}#mermaid-svg-bqWYVA0Nz2jg3h82 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-bqWYVA0Nz2jg3h82 p{margin:0;}#mermaid-svg-bqWYVA0Nz2jg3h82 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster-label text{fill:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster-label span{color:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster-label span p{background-color:transparent;}#mermaid-svg-bqWYVA0Nz2jg3h82 .label text,#mermaid-svg-bqWYVA0Nz2jg3h82 span{fill:#333;color:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .node rect,#mermaid-svg-bqWYVA0Nz2jg3h82 .node circle,#mermaid-svg-bqWYVA0Nz2jg3h82 .node ellipse,#mermaid-svg-bqWYVA0Nz2jg3h82 .node polygon,#mermaid-svg-bqWYVA0Nz2jg3h82 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .rough-node .label text,#mermaid-svg-bqWYVA0Nz2jg3h82 .node .label text,#mermaid-svg-bqWYVA0Nz2jg3h82 .image-shape .label,#mermaid-svg-bqWYVA0Nz2jg3h82 .icon-shape .label{text-anchor:middle;}#mermaid-svg-bqWYVA0Nz2jg3h82 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .rough-node .label,#mermaid-svg-bqWYVA0Nz2jg3h82 .node .label,#mermaid-svg-bqWYVA0Nz2jg3h82 .image-shape .label,#mermaid-svg-bqWYVA0Nz2jg3h82 .icon-shape .label{text-align:center;}#mermaid-svg-bqWYVA0Nz2jg3h82 .node.clickable{cursor:pointer;}#mermaid-svg-bqWYVA0Nz2jg3h82 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .arrowheadPath{fill:#333333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bqWYVA0Nz2jg3h82 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-bqWYVA0Nz2jg3h82 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bqWYVA0Nz2jg3h82 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster text{fill:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 .cluster span{color:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-bqWYVA0Nz2jg3h82 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-bqWYVA0Nz2jg3h82 rect.text{fill:none;stroke-width:0;}#mermaid-svg-bqWYVA0Nz2jg3h82 .icon-shape,#mermaid-svg-bqWYVA0Nz2jg3h82 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bqWYVA0Nz2jg3h82 .icon-shape p,#mermaid-svg-bqWYVA0Nz2jg3h82 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-bqWYVA0Nz2jg3h82 .icon-shape .label rect,#mermaid-svg-bqWYVA0Nz2jg3h82 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bqWYVA0Nz2jg3h82 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-bqWYVA0Nz2jg3h82 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-bqWYVA0Nz2jg3h82 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否
是
否
是
ip4_input()
MF != 0 或 Offset != 0?
正常 Protocol 分发
ip4_reass()
fragments 已齐?
queue + return NULL
恢复完整 pbuf chain
回到 ip4_input()

19. Unit Test 故意让 fragments 乱序到达

test_ip4_reass() 用同一个 ip_id=128 构造 9 个 200-byte fragments。S3 继续阅读 test_ip4_reass() 的测试主体，它第一步就先送最后一片：

c 复制代码

create_ip4_input_fragment(ip_id, 8*200, 200, 1);
fail_unless(lwip_stats.mib2.ipreasmoks == 0);

继续阅读 test_ip4_reass()：随后送 0、1、2、3、4，再跳到 7、6，最后才补 5。

c 复制代码

create_ip4_input_fragment(ip_id, 7*200, 200, 0);
fail_unless(lwip_stats.mib2.ipreasmoks == 0);

create_ip4_input_fragment(ip_id, 6*200, 200, 0);
fail_unless(lwip_stats.mib2.ipreasmoks == 0);

create_ip4_input_fragment(ip_id, 5*200, 200, 0);
fail_unless(lwip_stats.mib2.ipreasmoks == 1);

所以这个测试直接证明：最后一片到达只确定终点，只有最后一个 hole 被补齐后 reassembly 才完成。

20. Fragment 永远缺一片时，由 `ip_reass_tmr()` 回收

Stage 11 已经建立 cyclic timer 框架。src/core/timeouts.c 把 IPv4 reassembly timer 注册为常规 cyclic timer：S2

c 复制代码

#if LWIP_IPV4
#if IP_REASSEMBLY
  {IP_TMR_INTERVAL, HANDLER(ip_reass_tmr)},
#endif
#endif

IP_TMR_INTERVAL=1000 ms，新建 ip_reassdata 时 timer=IP_REASS_MAXAGE，默认 IP_REASS_MAXAGE=15。S1 S2

进入 ip_reass_tmr()：S1

c 复制代码

void
ip_reass_tmr(void)
{
  struct ip_reassdata *r, *prev = NULL;

  r = reassdatagrams;
  while (r != NULL) {
    if (r->timer > 0) {
      r->timer--;
      prev = r;
      r = r->next;
    } else {
      struct ip_reassdata *tmp = r;
      r = r->next;
      ip_reass_free_complete_datagram(tmp, prev);
    }
  }
}

它不是为每个 fragment 建一个独立毫秒 timer，而是每秒扫描 reassdatagrams，统一递减每个 incomplete datagram 的 age。默认值表示约 15 个一秒 age 单位；cleanup 由 cyclic tick 驱动，不应理解成精确的 15.000 秒 deadline。

如果第一片（offset 0）已经收到，超时清理路径还能恢复其 Header，并调用 icmp_time_exceeded(..., ICMP_TE_FRAG) 发送 Fragment Reassembly Time Exceeded；随后释放整个 datagram 的 pbuf 和 MEMP_REASSDATA。S1

RFC 1122 要求 IPv4 host 实现 datagram reassembly，并对可重组能力给出 host requirement。S5

21. 内存压力会先尝试淘汰旧 datagram，而不是只等待 timeout

当前 ip4_frag.c 默认 IP_REASS_FREE_OLDEST=1。S1 当新 fragment 会让：

text 复制代码

ip_reass_pbufcount + new_fragment_clen
>
IP_REASS_MAX_PBUFS

时，先尝试 ip_reass_remove_oldest_datagram() 释放更老的其他 incomplete datagram；仍然不足才丢当前 fragment。

所以回收有两条路径：

text 复制代码

正常等待但长期缺片
    → ip_reass_tmr() timeout

全局 reassembly pbuf budget 已满
    → 淘汰旧 datagram
    → 仍不够则 drop 新 fragment

这就是为什么 MEMP_NUM_REASSDATA、IP_REASS_MAX_PBUFS、PBUF_POOL_SIZE 必须一起看，而不能只调一个"最大分片数"。

22. Host 实测：先启动 `198.18.0.200`，再用大 Ping 同时观察 RX reassembly 与 TX fragmentation

当前实验网络继续使用 Stage 2 的固定地址：S8

text 复制代码

Linux Host : 198.18.0.1/24
TAP        : lwip0
lwIP       : 198.18.0.200/24
MTU        : 1500

这里最重要的前置条件是：198.18.0.200 不是 Linux Host 自己的地址，而是正在运行的 lwIP example_app 绑定 lwip0 后提供的地址。必须先把 TAP、静态 IPv4 和 example_app 启起来，再执行大 Ping；否则 Host 即使把请求分片发到 lwip0，另一端也没有 lwIP 实例接收。S8

22.1 准备 `lwip0` 与 Host 地址

如果 Stage 2 的 TAP 已经存在且地址仍有效，可以直接检查；否则重新创建：

sh 复制代码

sudo ip tuntap add dev lwip0 mode tap user "$USER"
sudo ip addr add 198.18.0.1/24 dev lwip0
sudo ip link set lwip0 up

确认接口、地址、MTU 与路由：

sh 复制代码

ip -d link show lwip0
ip -4 addr show lwip0
ip route get 198.18.0.200

实验要求 lwip0 的 MTU 为 1500。若不是 1500，执行：

sh 复制代码

sudo ip link set dev lwip0 mtu 1500

ip route get 198.18.0.200 应确认目标从 lwip0 发送，源地址为 198.18.0.1：

text 复制代码

198.18.0.200 dev lwip0 src 198.18.0.1

22.2 配置并启动 lwIP `example_app`

先从当前 upstream 模板刷新 Debug build tree：S8

sh 复制代码

scripts/configure-debug.sh

随后给 example_app 追加固定 IPv4 配置：

sh 复制代码

cat >> upstream/lwip/contrib/examples/example_app/lwipcfg.h <<'STAGE16_CFG'

/* Source Lab: Stage 16 deterministic TAP network. */
#undef USE_DHCP
#define USE_DHCP 0
#undef USE_AUTOIP
#define USE_AUTOIP 0

#undef LWIP_PORT_INIT_IPADDR
#define LWIP_PORT_INIT_IPADDR(addr)  IP4_ADDR((addr), 198,18,0,200)
#undef LWIP_PORT_INIT_GW
#define LWIP_PORT_INIT_GW(addr)      IP4_ADDR((addr), 198,18,0,1)
#undef LWIP_PORT_INIT_NETMASK
#define LWIP_PORT_INIT_NETMASK(addr) IP4_ADDR((addr), 255,255,255,0)
STAGE16_CFG

直接 build，不要再次运行 configure-debug.sh，因为该脚本会重新用 upstream 模板刷新 lwipcfg.h：S8

sh 复制代码

scripts/build.sh example

终端 A 启动 lwIP：

sh 复制代码

PRECONFIGURED_TAPIF=lwip0 \
  ./build/example/contrib/ports/unix/example_app/example_app

本轮实际运行输出为：

text 复制代码

Starting lwIP, local interface IP is 198.18.0.200
ip6 linklocal address: FE80::12:34FF:FE56:78AB
status_callback==UP, local interface IP is 198.18.0.200
status_callback==UP, local interface IP is 198.18.0.200

到这里才能确认 198.18.0.200 已经由运行中的 lwIP 实例接管。先用普通 Ping 验证基础链路也可以，但进入本节的 fragmentation 实验前，至少必须保持终端 A 中的 example_app 持续运行。

22.3 用 `tcpdump` 保存 PCAP，而不是只在终端观察

创建抓包目录：

sh 复制代码

mkdir -p captures

终端 B 保存 IPv4 fragments：

sh 复制代码

sudo tcpdump \
  -i lwip0 \
  -nn \
  -s 0 \
  -U \
  -w captures/stage16-ipv4-fragmentation.pcap \
  'ip[6:2] & 0x3fff != 0'

这个 BPF 只保留 IPv4 fragmentation 相关 packet：MF 为 1 的 fragment，或者 Fragment Offset 非 0 的 fragment。ARP 等非 fragment frame 不进入这个 PCAP，因此文件可以直接用于观察本篇关注的字段。

终端 C 产生一个 4000-byte ICMP payload：

sh 复制代码

ping -4 -I lwip0 -M dont -s 4000 -c 1 198.18.0.200

-s 4000 指定的是 ICMP data 长度；再加 8-byte ICMP Header 和 20-byte IPv4 Header，原始 IPv4 datagram 总长度为 4028 bytes。-M dont 不设置 DF，因而在当前 1500-byte MTU 下允许 Linux 对这个 IPv4 datagram 做本地 fragmentation。S9

本轮命令行实测成功返回 Echo Reply：

text 复制代码

PING 198.18.0.200 (198.18.0.200) from 198.18.0.1 lwip0: 4000(4028) bytes of data.
4008 bytes from 198.18.0.200: icmp_seq=1 ttl=255 time=0.241 ms

--- 198.18.0.200 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms

Ping 成功后停止终端 B 的 tcpdump。仓库保留本轮用于分析的真实抓包：assets/stage16-ipv4-fragmentation.pcap。S7

22.4 用 Wireshark 看 6 个真实 fragments

打开抓包：

sh 复制代码

wireshark captures/stage16-ipv4-fragmentation.pcap

可使用显示过滤器：

text 复制代码

ip.flags.mf == 1 || ip.frag_offset > 0

上传 PCAP 中共有 6 个 IPv4 fragment：3 个 Echo Request fragments 从 Host 进入 lwIP，3 个 Echo Reply fragments 从 lwIP 返回 Host。S7

Frame	方向	IPv4 Total Length	IP payload	Identification	MF	原始 Offset 字段	Payload byte offset	TTL
1	`198.18.0.1 → 198.18.0.200`	1500	1480	`0x1fa8` (8104)	1	0	0	64
2	`198.18.0.1 → 198.18.0.200`	1500	1480	`0x1fa8` (8104)	1	185	1480	64
3	`198.18.0.1 → 198.18.0.200`	1068	1048	`0x1fa8` (8104)	0	370	2960	64
4	`198.18.0.200 → 198.18.0.1`	1500	1480	`0x1fa8` (8104)	1	0	0	255
5	`198.18.0.200 → 198.18.0.1`	1500	1480	`0x1fa8` (8104)	1	185	1480	255
6	`198.18.0.200 → 198.18.0.1`	1068	1048	`0x1fa8` (8104)	0	370	2960	255

IPv4 Fragment Offset 在 Header 中以 8 bytes 为单位，所以 PCAP 中原始字段 185 和 370 分别对应：S4 S7

text 复制代码

185 × 8 = 1480 bytes
370 × 8 = 2960 bytes

每个方向的 payload range 因而恰好连续：

text 复制代码

Fragment 1: [   0, 1480)
Fragment 2: [1480, 2960)
Fragment 3: [2960, 4008)

总共恢复出 4008-byte IP payload，也就是：

text 复制代码

8-byte ICMP Header + 4000-byte ping data = 4008 bytes

再加 20-byte IPv4 Header，就是 ping 输出中的 4028-byte IPv4 datagram。

前三片的 Identification 都是 0x1fa8，且前两片 MF=1、最后一片 MF=0，因此它们构成一个完整 Echo Request datagram。后三片也具有相同的 Identification、offset 分布和 MF 终止关系，构成 Echo Reply datagram。S4 S7

第一片还能够解析出完整 ICMP Header：Request 是 Type 8、Sequence 1；Reply 是 Type 0、Sequence 1。后续 fragments 从 ICMP payload 中部开始，因此抓包工具通常只把第一片显示成完整 ICMP Echo Request/Reply，后续片主要显示为 IPv4 fragment。

22.5 这 6 帧怎样对应本篇两条源码主线

Host 发出的前三片进入 lwIP：

text 复制代码

lwip0 / TAP RX
    ↓
ip4_input()
    ↓ 发现 MF / Fragment Offset
ip4_reass()
    ↓ 三片齐全
完整 4028-byte IPv4 datagram
    ↓
icmp_input()

这正好实测了 RX reassembly。ip4_reass() 在 fragments 未齐时持续返回 NULL；第三片补齐 [2960, 4008) 后，完整 datagram 才重新回到 ip4_input() 的正常 L4 分发路径。S1 S7

icmp_input() 生成 Echo Reply 时复用该 packet，并调用：S1

c 复制代码

ret = ip4_output_if(p, src, LWIP_IP_HDRINCL,
                    ICMP_TTL, 0, IP_PROTO_ICMP, inp);

完整 Reply 仍是 4028 bytes，大于 lwip0 / netif->mtu=1500，因此 TX 路径进入：

text 复制代码

ip4_output_if()
    ↓ p->tot_len > netif->mtu
ip4_frag()
    ↓
1500 + 1500 + 1068
    ↓
Host reassembly

PCAP 后三片就是这条 ip4_frag() 路径的真实输出。S1 S7

因此，这一次大 Ping 不再只是"可能同时观察两条源码主线"，而是已经形成完整的双向证据闭环：

text 复制代码

Linux fragmentation
    ↓
lwIP ip4_reass()
    ↓
ICMP Echo Reply
    ↓
lwIP ip4_frag()
    ↓
Linux reassembly

23. DF 与 PMTU 只保留实现边界

DF=1 的核心语义是要求转发路径不要把当前 IPv4 datagram 拆成 fragments。若 router 发现 packet 大于下一跳接口 MTU，不能直接调用 fragmentation，而是丢弃该 packet，并返回 ICMP Destination Unreachable / Fragmentation Needed；IPv4 PMTUD 再利用这个反馈降低后续发送尺寸。S6 S10 S11 在当前 lwIP 实现中，ip4_forward() 正是先比较 p->tot_len 与 egress netif->mtu，再检查 DF：DF=0 且启用 IP_FRAG 时进入 ip4_frag()；DF=1 时调用 icmp_dest_unreach(p, ICMP_DUR_FRAG)。S1

IP_FRAG 与 IP_REASSEMBLY 仍是两个独立配置开关：前者控制 TX fragmentation，后者控制 RX reassembly。S2 当前 example_app 两者都启用。

24. 最终回看：一个大 Echo packet 怎样穿过完整 lwIP Core

#mermaid-svg-0agk7WpKSjqkDnUt{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-0agk7WpKSjqkDnUt .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-0agk7WpKSjqkDnUt .error-icon{fill:#552222;}#mermaid-svg-0agk7WpKSjqkDnUt .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-0agk7WpKSjqkDnUt .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-0agk7WpKSjqkDnUt .marker{fill:#333333;stroke:#333333;}#mermaid-svg-0agk7WpKSjqkDnUt .marker.cross{stroke:#333333;}#mermaid-svg-0agk7WpKSjqkDnUt svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-0agk7WpKSjqkDnUt p{margin:0;}#mermaid-svg-0agk7WpKSjqkDnUt .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-0agk7WpKSjqkDnUt .cluster-label text{fill:#333;}#mermaid-svg-0agk7WpKSjqkDnUt .cluster-label span{color:#333;}#mermaid-svg-0agk7WpKSjqkDnUt .cluster-label span p{background-color:transparent;}#mermaid-svg-0agk7WpKSjqkDnUt .label text,#mermaid-svg-0agk7WpKSjqkDnUt span{fill:#333;color:#333;}#mermaid-svg-0agk7WpKSjqkDnUt .node rect,#mermaid-svg-0agk7WpKSjqkDnUt .node circle,#mermaid-svg-0agk7WpKSjqkDnUt .node ellipse,#mermaid-svg-0agk7WpKSjqkDnUt .node polygon,#mermaid-svg-0agk7WpKSjqkDnUt .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-0agk7WpKSjqkDnUt .rough-node .label text,#mermaid-svg-0agk7WpKSjqkDnUt .node .label text,#mermaid-svg-0agk7WpKSjqkDnUt .image-shape .label,#mermaid-svg-0agk7WpKSjqkDnUt .icon-shape .label{text-anchor:middle;}#mermaid-svg-0agk7WpKSjqkDnUt .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-0agk7WpKSjqkDnUt .rough-node .label,#mermaid-svg-0agk7WpKSjqkDnUt .node .label,#mermaid-svg-0agk7WpKSjqkDnUt .image-shape .label,#mermaid-svg-0agk7WpKSjqkDnUt .icon-shape .label{text-align:center;}#mermaid-svg-0agk7WpKSjqkDnUt .node.clickable{cursor:pointer;}#mermaid-svg-0agk7WpKSjqkDnUt .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-0agk7WpKSjqkDnUt .arrowheadPath{fill:#333333;}#mermaid-svg-0agk7WpKSjqkDnUt .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-0agk7WpKSjqkDnUt .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-0agk7WpKSjqkDnUt .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0agk7WpKSjqkDnUt .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-0agk7WpKSjqkDnUt .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0agk7WpKSjqkDnUt .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-0agk7WpKSjqkDnUt .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-0agk7WpKSjqkDnUt .cluster text{fill:#333;}#mermaid-svg-0agk7WpKSjqkDnUt .cluster span{color:#333;}#mermaid-svg-0agk7WpKSjqkDnUt div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-0agk7WpKSjqkDnUt .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-0agk7WpKSjqkDnUt rect.text{fill:none;stroke-width:0;}#mermaid-svg-0agk7WpKSjqkDnUt .icon-shape,#mermaid-svg-0agk7WpKSjqkDnUt .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0agk7WpKSjqkDnUt .icon-shape p,#mermaid-svg-0agk7WpKSjqkDnUt .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-0agk7WpKSjqkDnUt .icon-shape .label rect,#mermaid-svg-0agk7WpKSjqkDnUt .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0agk7WpKSjqkDnUt .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-0agk7WpKSjqkDnUt .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-0agk7WpKSjqkDnUt :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 未齐
已齐
否
是
Linux fragmented Echo Request
TAP / netif RX
ethernet_input()
ip4_input()
ip4_reass()
queue + return NULL
完整 IPv4 pbuf chain
回到 ip4_input()
icmp_input()
ip4_output_if(..., LWIP_IP_HDRINCL)
Reply > netif->mtu?
netif->output()
ip4_frag()
多个 Echo Reply fragments

本篇最后需要留下三个边界：

分片发生在 IPv4 output 层，不是 Ethernet Driver 自己切 packet。
重组发生在 L4 分发之前；ICMP/UDP/TCP 正常看到的是恢复后的完整 IPv4 datagram。
reassembly 是有状态、有 timer、有 pbuf/memp 上限的机制，不是简单 memcpy 回一个大数组。

下一阶段回到 IPv4 主线，进入 IGMP / IPv4 multicast：从"一个 datagram 怎样因 MTU 被拆开"切换到"一个 multicast packet 应该交给哪些接收者"。IPv6 的 PMTU / Fragment Header 已在 Stage 15 总览中保留概念边界，需要时再按源码模块深入。

资料来源

$S1$ lwIP IPv4 fragmentation / reassembly 源码

类型：目标版本 upstream 源码；版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
定位：src/core/ipv4/ip4.c、src/core/ipv4/ip4_frag.c、src/include/lwip/ip4_frag.h、src/include/lwip/prot/ip4.h
URL/文档：lwIP upstream @ d08f477
使用位置：发送分片、接收重组、乱序排序、overlap、timeout 与 ICMP cleanup
支撑内容：TX fragmentation、RX reassembly、Header 字段、乱序排序、overlap、timeout 与 ICMP cleanup

$S2$ lwIP fragmentation 配置、memp 与 cyclic timer

类型：目标版本 upstream 源码；版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
定位：src/include/lwip/opt.h、src/include/lwip/priv/memp_std.h、src/core/timeouts.c、contrib/examples/example_app/lwipopts.h
URL/文档：lwIP configuration
使用位置：fragment/reassembly 开关、memp/pbuf 预算、cyclic timer
支撑内容：IP_FRAG、IP_REASSEMBLY、MEMP_NUM_FRAG_PBUF、MEMP_NUM_REASSDATA、IP_REASS_MAX_PBUFS、IP_REASS_MAXAGE

$S3$ upstream IPv4 Unit Test

类型：目标版本 Unit Test；版本：d08f4773edd0182b7910fc8f046eed82ffcd67c9
定位：test/unit/ip4/test_ip4.c：test_ip4_frag、test_ip4_reass、create_ip4_input_fragment()
URL/文档：test_ip4.c
使用位置：发送分片数量断言、乱序重组完成条件
支撑内容：8000-byte payload → 6 fragments；乱序 fragments 最终完成重组

$S4$ RFC 791 --- Internet Protocol

类型：IETF / RFC Editor；版本：RFC 791，1981-09
URL/文档：RFC 791
使用位置：IPv4 fragment Header 字段、DF 与 reassembly identity
支撑内容：Identification、MF、Fragment Offset、DF 与 IPv4 fragmentation/reassembly 基本语义

$S5$ RFC 1122 --- Requirements for Internet Hosts

类型：IETF / RFC Editor；版本：RFC 1122，1989-10
URL/文档：RFC 1122
使用位置：reassembly timeout/host requirement 边界
支撑内容：IPv4 host reassembly requirement 与 receive/reassembly capability

$S6$ RFC 1191 --- Path MTU Discovery

类型：IETF / RFC Editor；版本：RFC 1191，1990-11
URL/文档：RFC 1191
使用位置：DF 与 PMTU Discovery 的边界说明
支撑内容：DF、ICMP Fragmentation Needed 与 IPv4 Path MTU Discovery 的边界

$S7$ Stage 16 真实 IPv4 fragmentation PCAP

类型：用户提供的 Host/TAP 实验抓包
文件：assets/stage16-ipv4-fragmentation.pcap
实验网络：Host 198.18.0.1/24，lwIP 198.18.0.200/24，TAP lwip0，MTU 1500
使用位置："Host 实测""Wireshark 6 帧分析""RX reassembly / TX fragmentation 证据闭环"
支撑内容：双向各 3 个 fragment；Total Length 1500/1500/1068；Identification 0x1fa8；raw offset 0/185/370；Request TTL 64、Reply TTL 255

$S8$ Source Lab Stage 2 Host/TAP 启动流程

类型：当前仓库文档与脚本
定位：docs/02-netif-tap-first-ping.md、scripts/configure-debug.sh、scripts/build.sh
使用位置："准备 lwip0""配置并启动 example_app"
支撑内容：198.18.0.1/24 ↔ 198.18.0.200/24 实验网络、lwipcfg.h override 顺序、PRECONFIGURED_TAPIF=lwip0 启动入口，以及 configure 后不得再次覆盖 stage-specific 配置的构建契约

$S9$ Linux `ping(8)` 的 `-M` / `-s` 语义

类型：Linux / iputils manual
URL/文档：ping(8) --- Linux manual page
使用位置："产生 4000-byte ICMP payload"
支撑内容：-s 指定 data bytes；-M dont 不设置 DF，从而允许本实验在 MTU 1500 路径上产生 IPv4 fragmentation

$S10$ RFC 8900 --- IP Fragmentation Considered Fragile

类型：IETF BCP 230；版本：2020-09
URL/文档：RFC 8900
使用位置：协议前置阅读、MTU/PMTU 边界
支撑内容：MTU/PMTU、fragmentation procedure 与 fragility

$S11$ Cisco --- IPv4 Fragmentation, MTU, MSS and PMTUD

类型：厂商工程文档；更新：2023-05-17
URL/文档：Cisco IPv4 Fragmentation / PMTUD
使用位置：协议前置阅读
支撑内容：fragmentation/reassembly、MTU、MSS 与 PMTUD 的工程关系

$S12$ RFC 6864 --- Updated Specification of the IPv4 ID Field

类型：IETF Standards Track；版本：2013-02
URL/文档：RFC 6864
使用位置：IPv4 ID/fragment 字段映射
支撑内容：IPv4 Identification 的更新语义

LWIP教程 16：从 MTU 到 `ip4_frag()` / `ip4_reass()`——IPv4 分片、重组、超时与内存压力

教程 16：从 MTU 到 ip4_frag() / ip4_reass()------IPv4 分片、重组、超时与内存压力

文章目录

0. 阅读源码前：先把 fragmentation / reassembly 协议模型建立起来

0.1 建议提前阅读

0.2 Fragment Header 字段怎样共同描述一个原始 datagram

0.3 一次 fragmentation → reassembly 的总流程

0.4 协议动作与 lwIP 源码的双轨映射

1. 真实发送入口：ip4_output_if() 为什么进入 ip4_frag()

2. 协议字段回到 lwIP 时，对应哪些变量与对象

3. RFC 字段在 lwIP 中落到哪些宏

4. 进入 ip4_frag()：先把 MTU 换算成 8-byte block

5. while (left)：每轮只构造一个 fragment

6. Fragment 的 pbuf 有两种构造策略

6.1 单 pbuf：复制当前 fragment payload

6.2 pbuf chain：Header copy，payload 用 PBUF_REF 引用原数据

7. 每片怎样填写 MF、Offset、Length 和 checksum

8. MTU=1500 时，8000-byte payload 为什么正好是 6 片

9. 切换到 RX：ip4_input() 在 L4 分发前先检查 fragment 标志

10. ip4_reass() 返回 NULL 不等于错误

11. 进入 ip4_reass()：先把网络字段变成 byte range

12. Reassembly 同时受两个资源上限约束

13. 第一个 fragment 到来时怎样建立 ip_reassdata

14. lwIP 复用了 fragment 自己的 IPv4 Header 空间保存排序信息

15. Fragment 可以乱序到达；内部链按 start 排序

16. "最后一片到了"仍然不代表 datagram 完整

17. 重组完成：恢复一个 IPv4 Header，再把后续 fragment Header 隐藏

18. 返回 ip4_input() 后才恢复正常 Protocol 分发

19. Unit Test 故意让 fragments 乱序到达

20. Fragment 永远缺一片时，由 ip_reass_tmr() 回收

21. 内存压力会先尝试淘汰旧 datagram，而不是只等待 timeout

22. Host 实测：先启动 198.18.0.200，再用大 Ping 同时观察 RX reassembly 与 TX fragmentation

22.1 准备 lwip0 与 Host 地址

22.2 配置并启动 lwIP example_app

22.3 用 tcpdump 保存 PCAP，而不是只在终端观察

22.4 用 Wireshark 看 6 个真实 fragments

22.5 这 6 帧怎样对应本篇两条源码主线

23. DF 与 PMTU 只保留实现边界

24. 最终回看：一个大 Echo packet 怎样穿过完整 lwIP Core

资料来源

S1 lwIP IPv4 fragmentation / reassembly 源码

S2 lwIP fragmentation 配置、memp 与 cyclic timer

S3 upstream IPv4 Unit Test

S4 RFC 791 --- Internet Protocol

S5 RFC 1122 --- Requirements for Internet Hosts

S6 RFC 1191 --- Path MTU Discovery

S7 Stage 16 真实 IPv4 fragmentation PCAP

S8 Source Lab Stage 2 Host/TAP 启动流程

S9 Linux ping(8) 的 -M / -s 语义

S10 RFC 8900 --- IP Fragmentation Considered Fragile

S11 Cisco --- IPv4 Fragmentation, MTU, MSS and PMTUD

S12 RFC 6864 --- Updated Specification of the IPv4 ID Field

教程 16：从 MTU 到 `ip4_frag()` / `ip4_reass()`------IPv4 分片、重组、超时与内存压力

1. 真实发送入口：`ip4_output_if()` 为什么进入 `ip4_frag()`

4. 进入 `ip4_frag()`：先把 MTU 换算成 8-byte block

5. `while (left)`：每轮只构造一个 fragment

6.2 pbuf chain：Header copy，payload 用 `PBUF_REF` 引用原数据

9. 切换到 RX：`ip4_input()` 在 L4 分发前先检查 fragment 标志

10. `ip4_reass()` 返回 `NULL` 不等于错误

11. 进入 `ip4_reass()`：先把网络字段变成 byte range

13. 第一个 fragment 到来时怎样建立 `ip_reassdata`

15. Fragment 可以乱序到达；内部链按 `start` 排序

18. 返回 `ip4_input()` 后才恢复正常 Protocol 分发

20. Fragment 永远缺一片时，由 `ip_reass_tmr()` 回收

22. Host 实测：先启动 `198.18.0.200`，再用大 Ping 同时观察 RX reassembly 与 TX fragmentation

22.1 准备 `lwip0` 与 Host 地址

22.2 配置并启动 lwIP `example_app`

22.3 用 `tcpdump` 保存 PCAP，而不是只在终端观察

$S1$ lwIP IPv4 fragmentation / reassembly 源码

$S2$ lwIP fragmentation 配置、memp 与 cyclic timer

$S3$ upstream IPv4 Unit Test

$S4$ RFC 791 --- Internet Protocol

$S5$ RFC 1122 --- Requirements for Internet Hosts

$S6$ RFC 1191 --- Path MTU Discovery

$S7$ Stage 16 真实 IPv4 fragmentation PCAP

$S8$ Source Lab Stage 2 Host/TAP 启动流程

$S9$ Linux `ping(8)` 的 `-M` / `-s` 语义

$S10$ RFC 8900 --- IP Fragmentation Considered Fragile

$S11$ Cisco --- IPv4 Fragmentation, MTU, MSS and PMTUD

$S12$ RFC 6864 --- Updated Specification of the IPv4 ID Field
