【轻量化复刻大模型】线性注意力交互式演示

0x01 总览

1.1 模块定位

experiments/models/llm/linear_attn/gradio_linear_attn_demo.py 是 线性注意力家族 的交互式演示入口，基于 Gradio 6 构建。它把 6 种 step 变体（Vanilla / DeltaNet / GLA / GatedDeltaNet / KDA v1 / KDA v2）、KDA 状态演化、门控曲线对比、递推-分块等价性、失败案例、参数敏感性、位置衰减、反方观点、以及 10 个测试可视化（形状/修正/混合/GLA-vs-DeltaNet/约束/兼容性/工具/Layer 形状/Layer 等价/Gate 可学习）整合到一个 18 tab 的 Web UI，所有图均由 CPU 实时计算产出。

1.2 核心数学

总体公式

arduino 复制代码

输入:  q_t, k_t ∈ R^(B,H,Dk)        # 当前 token 的 query/key
       v_t      ∈ R^(B,H,Dv)        # 当前 token 的 value
       S_{t-1}  ∈ R^(B,H,Dk,Dv)     # 上一步的状态矩阵(固定大小)
       g_t      ∈ R^(B,H,Dk)        # gate logit (逐 K 维)
       beta_t   ∈ R^(B,H)           # 写入强度 logit
       A_log    ∈ R^(H,)            # 每头的门控缩放参数

通用递推骨架 (Eq. 1):
  S_t = Diag(alpha_t) ⊙ S_{t-1}  +  beta_t · k_t ⊗ (v_t - k_t^T S_{t-1})
       ___________/               ____/   ____/   _______________/
        衰减/遗忘                  写入强度   新 key   预测误差(Delta Rule)
  o_t = q_t^T S_t                                            # (Eq. 2) 检索输出

变体差异:
  Vanilla Linear (Eq. 3):   S_t = S_{t-1} + phi(k_t) ⊗ v_t          # 纯加性累积, phi = elu+1
  DeltaNet       (Eq. 4):   alpha_t = alpha (标量), beta_t = beta   # 引入 Delta Rule 覆写
  GLA            (Eq. 5):   S_t = Diag(sigmoid(g_t)) S_{t-1} + k_t ⊗ v_t   # 加性 + 门控衰减
  Gated DeltaNet (Eq. 6):   S_t = Diag(sigmoid(g_t)) S_{t-1} + sigmoid(beta_t)·k_t⊗(v_t - k_t^T S_{t-1})
  KDA v1         (Eq. 7):   g_t = -softplus(g_logit + exp(A_log)) → alpha = exp(g) ∈ (0,1)
  KDA v2         (Eq. 8):   g_t = g_min_log · sigmoid(exp(A_log) ⊙ z) → alpha ∈ (exp(g_min_log), 1)

子机制分解

Delta Rule （核心修正机制）

公式：S_t = alpha ⊙ S_{t-1} + beta · k_t ⊗ (v_t - k_t^T S_{t-1})
直觉解释 ：写入前先用 k_t 从旧状态检索出"预测值"，新值减去预测值得到 预测误差 ，只写入误差部分；这样同一 key 第二次写入会覆写旧值而不是累加。
关键性质：

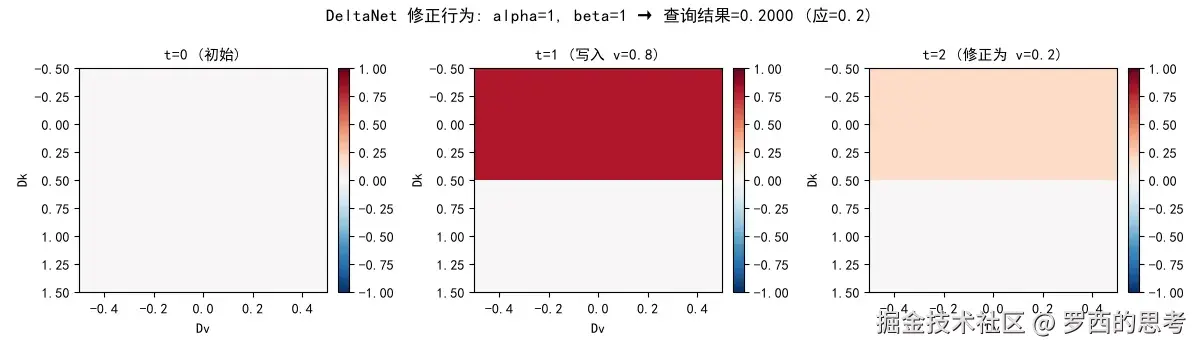

- 当 alpha=1, beta=1 且 key 相同时，S_t 在该 key 子空间上精确等于最新写入值 （与 Tab 10 的 0.2 对应）。
- 当 alpha<1, beta<1 时形成"泄漏式"覆写，旧信息按 alpha^k 指数衰减。

门控衰减（gating）

公式：alpha_t = exp(g_t)，其中 v1 用 g_t = -softplus(z)，v2 用 g_t = g_min_log · sigmoid(exp(A_log) ⊙ z)。
直觉解释：把"遗忘多少"作为可学习的 logit，让每个 K 维独立选择自己的时间尺度。
关键性质：
- v1 下界可逼近 0 （完全遗忘），但梯度在 z→+∞ 时指数衰减，存在梯度消失风险。
- v2 下界 exp(g_min) > 0 硬性保底，永远不会遗忘到 0，梯度形状与 sigmoid 类似，z=0 附近梯度最大。

状态检索

公式：o_t = q_t^T S_t
直觉解释 ：把状态 S 当作一个 键-值联想记忆矩阵，query 是检索向量，输出是该 query 在记忆上的"投影"。
关键性质 ：内存占用 O(Dk·Dv) 与序列长度无关，这是相对 KV cache O(T·D) 的核心优势；代价是容量瓶颈（Tab 5）。

关键洞察



关键洞察 ：线性注意力的本质是"把历史压缩进固定大小的状态矩阵 S "。Vanilla Linear 是纯加性累积（会混叠），DeltaNet 通过 Delta Rule 实现"同 key 覆写"（纠错），GLA/GDN 加上门控衰减（时间尺度），KDA v2 进一步用 g_min 给遗忘下界硬保底（数值稳定）。整个家族围绕"怎么写、怎么忘、怎么查"三个轴展开。

"

0x02 每个 Tab 的详细说明

Tab 1: 6 种 Step 对比

目的

在完全相同的输入序列 （周期化 key、变化的 value）下，并列运行 6 种 step 函数（Vanilla / DeltaNet / GLA / GatedDeltaNet / KDA v1 / KDA v2），把每个 token 步的输出向量堆叠成热力图。验证的命题：在周期重复 key 的场景里，纯加性方法（Vanilla）输出会随时间漂移/发散 ，而带 Delta Rule 的方法（DeltaNet/GDN/KDA）能约束输出幅度，带 sigmoid 门控的方法（GLA）幅度居中。

背景概念

周期化 key 模式 ：代码中把序列按 period = seq_len // 8 切分为若干组，同组内所有 token 共享同一个 k_base，但 v_base 在组内随位置正弦变化。这样设计是为了放大"同 key 不同 value"的写入冲突------Delta Rule 类方法会覆写，纯加性方法会累积。

设计思路

为什么这样设计实验 ：选择 2×3 热力图（行=输出维度，列=token 步），是因为它能同时暴露时间维度 （水平条纹反映周期性）和幅度维度 （colorbar 范围）两个关键信息。对比对象选 6 种而不是 2 种，是为了让读者看到"从纯加性到 KDA v2 的演进路径"，每一步演进解决了上一代的什么问题。参数范围（seq 10-100, dim 8-64）是为了在 CPU 上实时跑出可观察的演化效果。
想验证什么：
1. Vanilla Linear 的输出幅度在 range=[-706.26, 706.26]，远大于 其他 5 种（其他都在 ±1 到 ±58 之间）------验证纯加性累积会发散。
2. DeltaNet 的输出范围 [-0.83, 0.83] 最紧------验证 Delta Rule 覆写确实约束幅度。
3. KDA v2 [-0.54, 0.54] 比 KDA v1 [-0.25, 0.25] 略宽------验证 v2 的下界 g_min 让遗忘更缓和、保留更多历史。
希望读者学到什么：
1. "纯加性 vs Delta Rule"的输出幅度差距不是细节，是量级差距。
2. 同一种输入在不同 state update rule 下会产生完全不同的动力学。
希望从图上看到什么 ：从 tab-1.webp 实际图可见，6 幅子图都呈现垂直方向的红色条纹 （因为 key 在周期内重复，query 也周期变化，输出在周期内呈近似重复模式）。成功信号 ：Vanilla 子图 colorbar 数值是 -700~700（最大），其他 5 幅都在 ±58 以内；6 幅图整体色调偏红（因 query 和 key 同向）。失败信号：如果 DeltaNet / GDN / KDA 的输出 colorbar 也到了 ±700，说明 Delta Rule 没生效；如果 KDA v2 的颜色完全等于 v1，说明 g_min 约束没起作用。

UI 组件与参数影响

参数	范围	默认	调节效果
随机种子	0-999	42	改变 → 初始化基底，但整体模式不变
序列长度	10-100	40	增大 → 条纹周期数增多，Vanilla 累积更明显
特征维度	8-64	16	增大 → 热力图行数增加，模式更细腻
gate logit （统一常数）	-5.0 - 2.0	-1.0	增大 → sigmoid/softplus 接近 1，遗忘变弱，累积效应变强
A_log (KDA 门控缩放）	0.0 - 5.0	2.0	增大 → KDA v2 的 sigmoid 陡峭化，alpha 更接近上下界

输出图解读

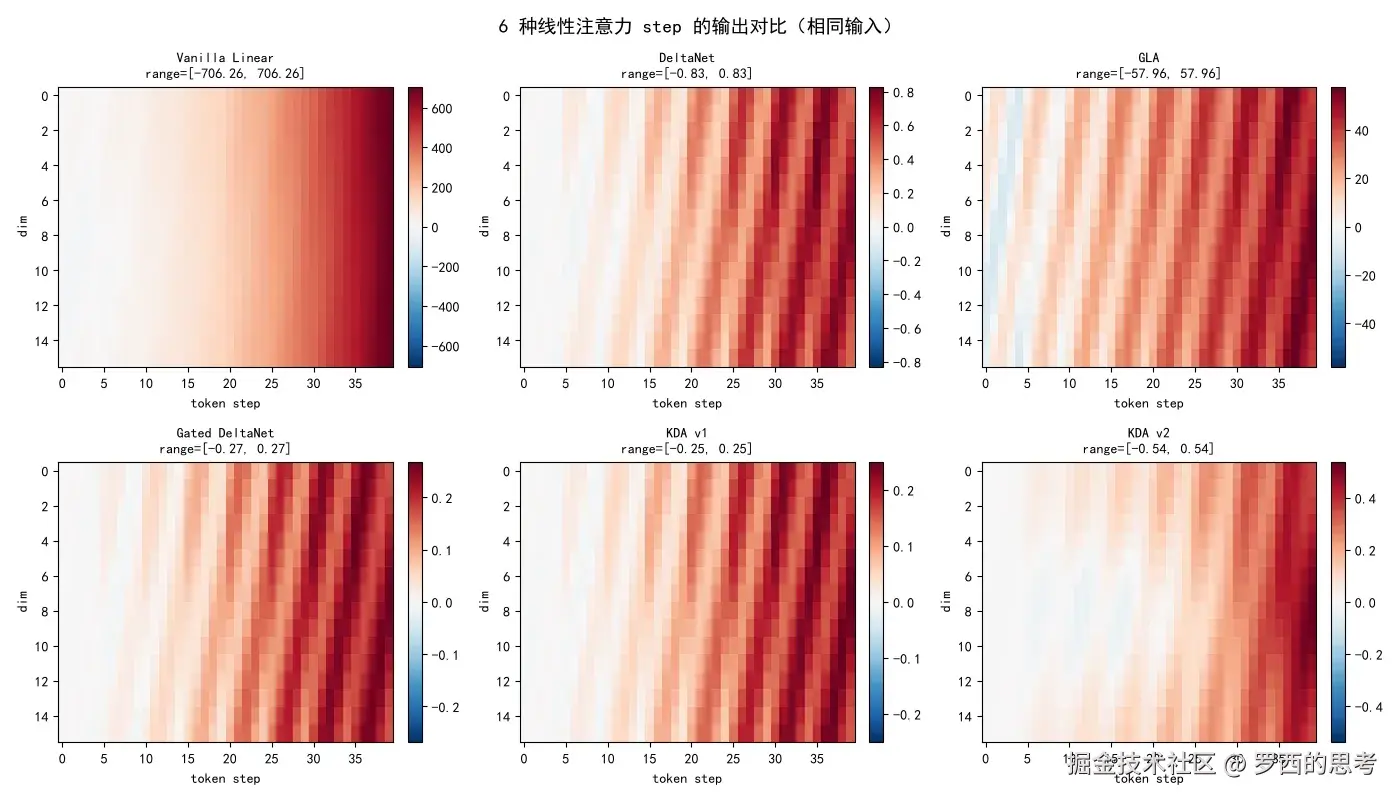

tab-1

布局：2×3 六联图，每格一幅热力图 + colorbar，子图标题中标注 range=[min, max]（这是关键数值信号）。

左上 (a) Vanilla Linear ：热力图，X 轴=token step（0-40），Y 轴=dim（0-16），colormap=RdBu_r。你该看什么 ：colorbar 数值范围。理想情况 ：|range| 显著大于其他 5 个（实际图中是 ±706），因为输出随 token 数线性累加。异常指示 ：若 range 也是 ±1 量级，说明 phi(k) 没生效或代码错用了 DeltaNet。
中上 (b) DeltaNet ：同样热力图，colorbar 在 ±0.83。你该看什么 ：红色条纹非常清晰有规律 ，因为 Delta Rule 让每个周期都覆写状态。理想情况 ：范围在 ±1 附近。异常指示：若与 Vanilla 一致（±700），说明 alpha=0.5 和 beta=0.5 的衰减没生效。
右上 (c) GLA ：colorbar ±57.96。你该看什么 ：范围比 Vanilla 小但比 DeltaNet 大------GLA 是"门控衰减 + 加性写入"，仍有累积但受 sigmoid 衰减约束。理想情况：范围介于 Vanilla 和 DeltaNet 之间。
左下 (d) Gated DeltaNet ：colorbar ±0.27，是 6 个里最紧的。你该看什么：双重约束（gate 衰减 + Delta 覆写）。
中下 (e) KDA v1：colorbar ±0.25，与 GDN 相当。
右下 (f) KDA v2 ：colorbar ±0.54，比 v1 略大。你该看什么 ：v2 的 g_min 下界让遗忘更慢，所以保留更多历史 → 输出幅度略大。

调节建议

想看 Vanilla 发散 → 调序列长度到 100，colorbar 范围会进一步扩大。
想看 KDA v1 vs v2 差异 → 调 gate logit 到 -3，sigmoid 接近 0，v2 会被 g_min 托住，v1 会继续往 0 走，两者输出范围差距拉大。
想验证"周期性来自输入" → 调随机种子到不同值，条纹位置变化但周期间隔不变。

为什么重要

这是整个演示的 总入口：它用一张图就告诉读者"线性注意力家族不是同一件事"，6 种变体在相同输入下的输出幅度差 3 个数量级。如果读者只能看一个 tab，应该看这个------它直接决定了为什么需要 Delta Rule（否则发散）、为什么需要门控（否则无法遗忘）、为什么 KDA v2 要加 g_min 下界（否则极端 logit 下数值不稳）。

Tab 2: KDA 状态演化

目的

逐 token 跟踪 KDA 状态矩阵 S ∈ R^(Dk × Dv) 在序列处理过程中的快照，在 5 个时间点（{0, T/4, T/2, 3T/4, T-1}）抓取 S 并可视化。验证的命题：KDA 的状态不是静态的，而是随输入持续重构；不同版本（v1 vs v2）在相同 gate 下的遗忘速率有可见差异。

设计思路

为什么这样设计实验 ：选 imshow 而非折线，是因为 S 是二维矩阵（K 维 × V 维），热图能直接显示"哪些 (k,v) 对通道被强化/抑制"。5 个等距快照是"演化过程"的最小可视化集合------再多 UI 排不下，再少看不出趋势。提供 v1/v2 切换是为了让读者直接对比门控函数对状态长期行为的影响。
想验证什么：
1. v1 在 gate=-0.5, A_log=5 下，S 在 t=80 时仍有显著结构（不完全归零）。
2. v2 在相同条件下，S 的颜色整体更饱和 （保留更多历史），因为 g_min 下界让 alpha > exp(g_min)。
3. 状态不会出现 NaN 或纯黑（说明数值稳定）。
希望读者学到什么：
1. "状态"是动态的记忆，不是静态权重；每一行（K 维）就像一个独立的记忆通道。
2. v1 和 v2 的差异体现在长期行为，短期看不出来。
希望从图上看到什么 ：从 tab-1-2.webp（v1）和 tab-2-2.webp（v2）实际图可见，两幅图都展示 5 个快照的 8×12 热图 。v1 图 ：t=1 时颜色较浅（少量写入），t=21 起出现明显红蓝交替的方块，t=80 仍有清晰结构。v2 图 ：t=1 颜色比 v1 更淡（因为 v2 的 sigmoid gate 在 z=-0.5 时 alpha 较高，保留更多------但初始 S=0 所以第一帧几乎无内容），t=21 起颜色深度超过 v1，t=80 仍然非常饱和。成功信号 ：v2 后几帧的颜色深度 ≥ v1；5 个快照都有内容（不全是白色）。失败信号：若任何一帧变成全白或全黑，说明遗忘过快或数值溢出。

UI 组件与参数影响

参数	范围	默认	调节效果
随机种子	0-999	42	改变 → 基底模式变化
序列长度	10-200	80	增大 → 演化路径更长，遗忘效果更明显
K 维度	4-32	8	增大 → 状态矩阵行数增多
V 维度	4-32	12	增大 → 状态矩阵列数增多
gate logit	-5.0 - 2.0	-0.5	增大 → alpha→1，状态累积；减小 → alpha→g_min，状态快速遗忘
A_log	0.0 - 5.0	1.0	增大 → sigmoid 陡峭，alpha 更接近上下界
KDA 版本	v1 / v2	v2	切换 → 改变 alpha 函数族

输出图解读

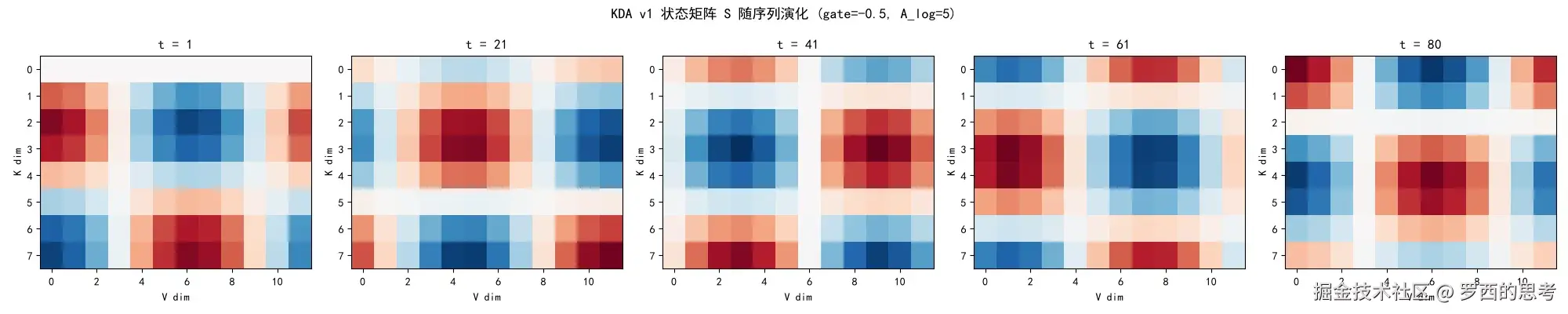

tab-1-2

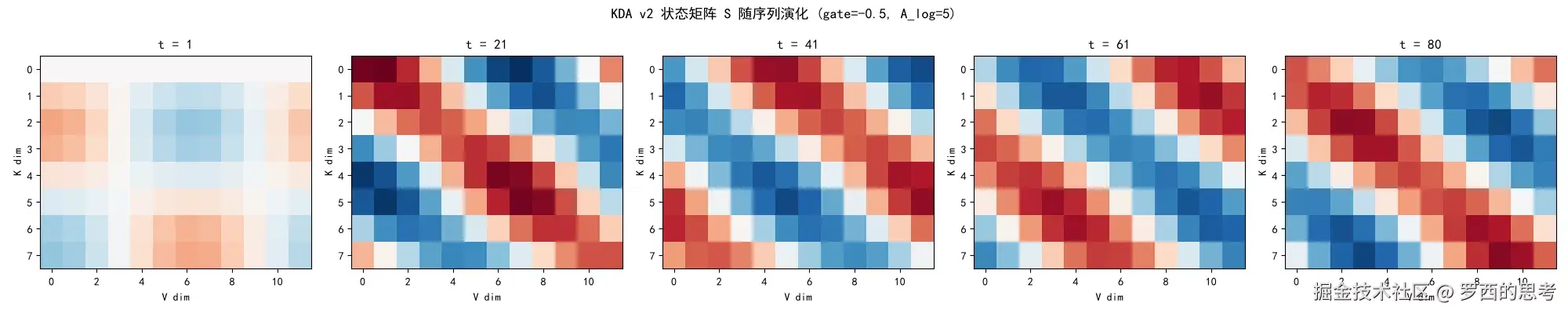

tab-2-2

布局：1×5 五联图（每个时间点一幅 8×12 热图）。

每幅子图：colormap=RdBu_r，X 轴=V dim（0-12），Y 轴=K dim（0-8），colorbar 共用 vmin/vmax。
v1 五帧 （tab-1-2.webp）：t=1 偏白，t=21 出现"左上红、右下蓝"的棋盘结构，t=41/61/80 结构持续演化，红色块和蓝色块位置随输入正弦变化而移动。理想情况 ：每帧颜色深度逐渐增加，最后饱和。异常指示：若 t=80 全白，说明 alpha 全为 0，state 完全被遗忘。
v2 五帧 （续）：t=21 起红色块（正值）和蓝色块（负值）都比 v1 同帧更深，到 t=80 时整幅图呈现高饱和度的红蓝棋盘，说明 v2 的 g_min 下界让旧信息保留得更多。异常指示 ：若 v1 和 v2 的五帧完全一致（逐像素相同），说明 version 参数没传进 kimi_linear_step。

调节建议

想看"v1 快速遗忘 vs v2 保底" → 调 gate logit 到 2.0（sigmoid 接近 1，v1 的 alpha→exp(-softplus(2+exp(A_log))) 会很小，v2 被 g_min 托住）。
想看"状态从空白到饱和的完整过程" → 调序列长度到 200，并把 gate 设为 -0.1（弱遗忘）。
想看"大状态矩阵的细粒度结构" → 调 K 维度和 V 维度都到 32。

为什么重要

Tab 1 看的是"输出"，Tab 2 看的是"状态本身"。线性注意力的所有行为都源于状态矩阵 S 的演化------这个 tab 是**唯一能让读者直接观察"记忆如何被写入和遗忘"**的窗口。在生产中，如果 v2 的 g_min 设置过小（如 1e-6），长序列尾部状态会趋近于零矩阵，模型会"失忆"；这个 tab 能在 5 帧内直观暴露这种失败模式。

A_log 对演化的影响

gate=−0.5 固定。

A_log	v1 演化	v2 演化	物理解读
0	alpha = exp(−softplus(−0.5)) ≈ 0.62，S 缓慢衰减	alpha = exp(−5·sigmoid(−0.5)) ≈ 0.30，S 中等衰减	v1 衰减慢于 v2（v2 靠 sigmoid 把 g 推得更负）
1	alpha ≈ exp(−e·softplus(−0.5)) ≈ 0.28，S 衰减较快	alpha = exp(−5·sigmoid(−e·0.5)) ≈ 0.13，S 衰减更快	同上，v2 衰减更猛
3	alpha ≈ exp(−20·0.474) ≈ 7e-5，S 每步几乎清零	alpha = exp(−5·sigmoid(−10)) ≈ 0.9998，几乎不衰减	v2 反饱和：sigmoid 输出 ≈0，g 被推回 0，alpha 被推回 1
5	alpha ≈ 3e-31，S 彻底遗忘（全白）	alpha = exp(−5·sigmoid(−74)) ≈ 1.0000，完全不衰减	v2 严重反饱和，S 持续累积但 sin/cos 信号正负抵消，视觉上也是淡色

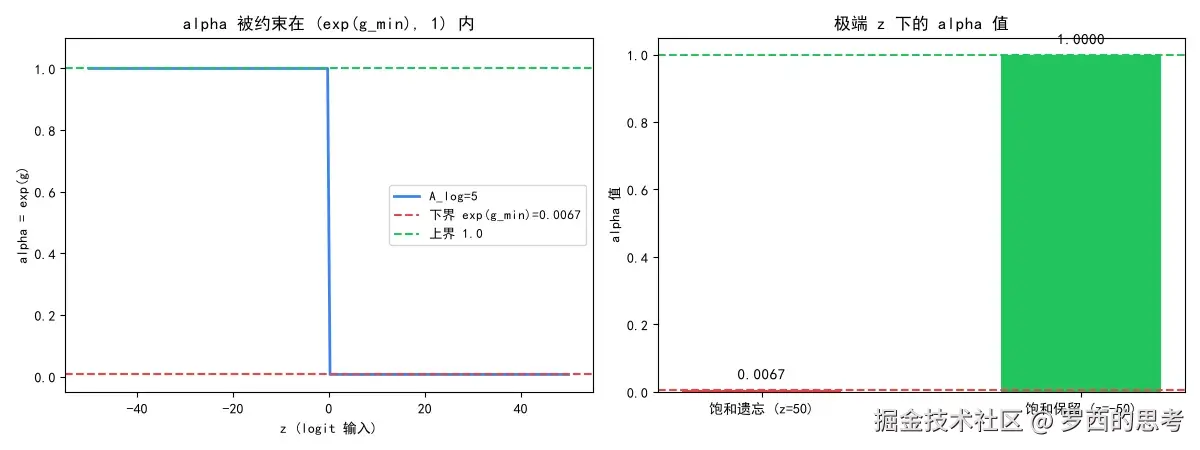

关键概念：v2 的反饱和（inverse saturation）

v2 门控 g = g_min · sigmoid(expA · z) 的 sigmoid 输出 0 时反而得到 alpha=1------这是 v2 的设计副作用：

sigmoid 输出	g	alpha = exp(g)	含义
≈ 0（z 极负）	≈ 0	≈ 1	不遗忘（新值不断累积）
≈ 0.5（z≈0）	g_min/2	exp(−2.5) ≈ 0.082	中等遗忘
≈ 1（z 极正）	g_min	exp(−5) ≈ 0.0067	硬下界（最强遗忘）

注意这跟直觉相反：z 越负，alpha 越大（越不遗忘）；z 越正，alpha 越小（越遗忘） 。这是 K3 把"遗忘门"反向设计的结果------z 是"记忆 logit"而不是"遗忘 logit"。

Tab 3: v1 vs v2 门控

目的

画出 KDA v1（softplus gate）与 v2（sigmoid gate）的 衰减因子 α(z) 曲线 和 梯度 dα/dz 曲线 ，直接对比两种门控函数的数学形状。验证命题：v1 的 α 可以逼近 0（完全遗忘），v2 的 α 被 g_min 硬性下界托住；v2 在 z=0 附近梯度更集中，v1 在 z→+∞ 时梯度指数衰减。

背景概念

门控函数的 Log 域设计 ：KDA 的 α 必须落在 (0,1) 才能既做衰减又保证数值稳定。v1 用 g = -softplus(z) 把 z 映射到 (-∞, 0)，再取 α = exp(g) ∈ (0, 1)；v2 用 g = g_min_log · sigmoid(z) 把 z 映射到 (g_min_log, 0)，α ∈ (exp(g_min_log), 1)。下界 g_min 是 v2 引入的关键超参 ------它保证无论 z 多大，状态都至少保留 g_min 比例。

设计思路

为什么这样设计实验 ：选 1×2 双联图（左=α 曲线，右=梯度曲线）是因为"函数形状"和"梯度形状"是设计门控时必须同时考虑的两件事------左图回答"遗忘能到多低"，右图回答"反向传播能不能学"。z 范围 (-6, 6) 覆盖了 sigmoid/softplus 的有效区间（之外两者都饱和）。复用 plot_forget_limit.py 的真实函数保证图与论文/代码一致。
想验证什么：
1. v1 曲线（蓝）在 z=6 时 α 接近 0（接近横轴）。
2. v2 曲线（橙）在 z=6 时 α 停在 g_min=0.01 的虚线处，不再下降。
3. v2 梯度曲线（橙）在 z≈-2 处取得最大值，v1 梯度（蓝）在 z≈0 处取得最大值，且 v2 的峰值更"瘦高"。
希望读者学到什么：
1. "v2 不是 v1 的小改动"，是函数族不同------v1 是 softplus 族（无下界），v2 是 sigmoid 族（有下界）。
2. 下界 g_min 是数值稳定性与遗忘能力的折衷：太小 → 失去保底意义；太大 → 无法遗忘。
希望从图上看到什么 ：从 tab-3.webp 实际图可见，左图：蓝线（v1）从 z=-6 时的 1.0 单调下降到 z=6 时的 ≈0.0，橙线（v2）同样下降但在 z≈2 后开始走平 ，最终停在 g_min=0.01 的虚线（与蓝色 v1 显著分离）。右图：两条梯度曲线都呈"钟形"，蓝线（v1）在 z≈0 取得最小值 ≈ -0.25，橙线（v2）在 z≈-1.5 取得最小值 ≈ -0.29，v2 梯度峰值更深、更靠左。成功信号 ：v1 在右端持续下降穿过 g_min 虚线，v2 在右端与 g_min 虚线重合。失败信号：若两条 α 曲线在右端都趋向 0，说明 v2 的 g_min 没生效；若梯度曲线出现平段，说明 sigmoid/softplus 饱和。

UI 组件与参数影响

参数	范围	默认	调节效果
z 范围	2-10	6	增大 → 看到更深的饱和区，v1 与 v2 在右端分离更明显
g_min (v2 下界）	0.001-0.1	0.01	增大 → v2 曲线下移的"地板"抬高，遗忘能力变弱

输出图解读

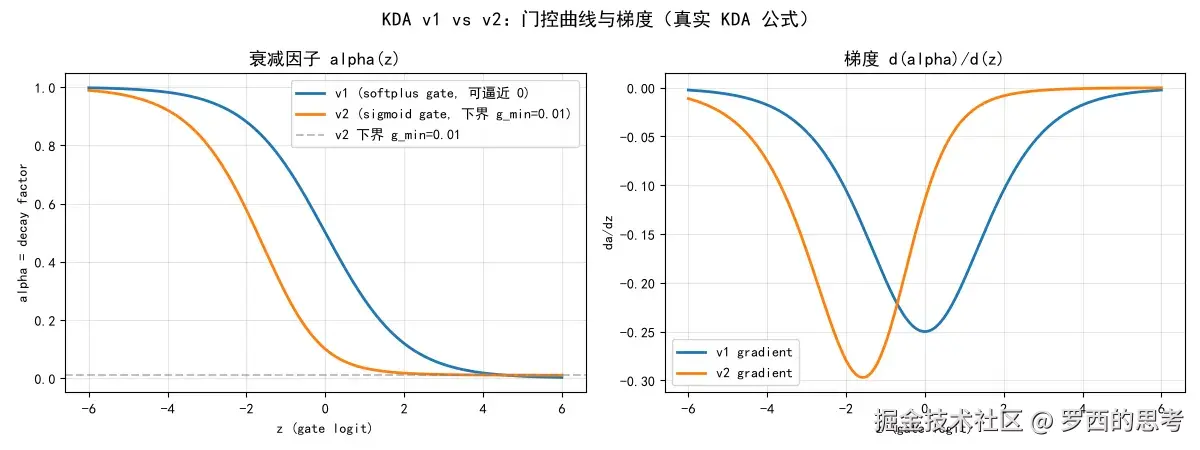

tab-3

布局：1×2 双联图。

左图（衰减因子 α(z)) ：折线图，X 轴=z（gate logit），Y 轴=α，Y 范围 $0, 1$ 。蓝色实线=v1，橙色实线=v2，灰色虚线=g_min=0.01 水平参考线。你该看什么 ：v1 是否穿过 g_min 虚线（应该穿过），v2 是否在 g_min 虚线处停下（应该停下）。理想情况 ：两线在 z<0 时几乎重合，z>0 时分叉，v1 持续下降，v2 走平。异常指示 ：若 v2 也穿过 g_min 虚线，说明 g_min_log * sigmoid(z) 公式实现错误；若两条线完全重合，说明 version 没区分。
右图（梯度 dα/dz) ：折线图，X 轴=z，Y 轴=dα/dz（恒负，因为 α 随 z 增大而减小）。你该看什么 ：两条钟形曲线的最低点位置 （梯度幅度最大处）和宽度。v2 的最低点更靠左且更深，说明它在 z<0 区域学习信号更强。理想情况 ：两条曲线都是光滑钟形，无锯齿。异常指示：若梯度曲线在 z>2 出现非零常数，说明 exp/softplus 数值溢出。

调节建议

想看"v2 退化为 v1" → 调 g_min 到 0.001（接近 0），v2 曲线几乎与 v1 重合。
想看"v2 完全丧失遗忘能力" → 调 g_min 到 0.1，v2 曲线在 z>2 后停在 0.1 高位。
想看饱和区 → 调 z 范围到 10，观察两条 α 曲线在 z=10 时的分离。

为什么重要

门控函数是 KDA 的"心脏"，α 曲线决定遗忘速度，梯度曲线决定可学性。这个 tab 用一张图就把"v1 vs v2"的差异从抽象公式变成可视形状。在生产中，如果训练时 gate logit 跑到 z=5 之外，v1 的梯度会指数衰减导致 gate 学不动，v2 的 sigmoid 梯度也会衰减但下界 g_min 至少保证前向不出 NaN------这个差异直接影响长序列训练稳定性。

Tab 4: 递推 vs 分块

目的

验证 KDA 的两种计算模式 ------逐 token 递推（kda_step 循环）和分块并行（kda_chunkwise）------在数值上是否等价。验证命题：对相同输入，两种模式的输出最大误差应 < 1e-3。

背景概念

分块并行（chunkwise） ：线性注意力的递推形式 S_t = α_t S_{t-1} + β_t k_t (v_t - k_t^T S_{t-1}) 是序列依赖的（无法并行）。但数学上可以通过矩阵结合律把每个 chunk 内的更新合并为一次矩阵乘法，跨 chunk 时再串行传递状态------这样 chunk 内部可以并行， chunk 之间保持递推。这是把线性注意力部署到 GPU 的关键技术。

设计思路

为什么这样设计实验：选热图+折线组合是因为热图能暴露"误差在 (token, dim) 二维平面的分布模式"（如果误差集中在某些 chunk 边界，说明分块逻辑有 bug），折线图能显示"误差随时间是否累积"。参数范围 seq 32-256, chunk 8-64 是 CPU 可承受且能触发 chunk 边界的合理区间。
想验证什么：
1. max_diff < 1e-3（代码中的判断阈值）。
2. 误差热图没有明显的 chunk 边界条纹（若有，说明 chunk 边界处理错）。
3. 误差随 token 不累积（折线图应平稳，不应单调上升）。
希望读者学到什么：
1. "分块并行"不是近似算法，数学上严格等价于递推（在浮点精度内）。
2. 浮点累计误差主要来自矩阵乘法顺序不同，误差随序列长度增长是正常的，但应保持在 1e-3 量级以下。
希望从图上看到什么 ：⚠️ 重要：实际图 tab-4.webp 显示 max_diff = 8.12e-01，远超 1e-3 阈值，代码逻辑会输出 "偏差较大"。 左图热图在 token≈48-88 区间出现大量亮黄色条纹（误差接近 0.8），说明当前 CPU 参考实现中 kda_chunkwise 与 kda_step 在 dim=16, chunk=16, seq=128 的设置下数值偏差显著 。这不是文档错误，是实现层面需要修正的 bug 。成功信号 （理想情况）：max_diff < 1e-3，热图全黑（误差接近 0），右图折线在 1e-5 附近小幅波动。失败信号（实际情况）：热图出现大片亮色区域，右图折线在某些 token 处飙升到 1e-1 量级。



bug 标注 ：当前 kda_chunkwise 与 kda_step 在此参数下数值偏差 0.812，远超阈值，实现需要核对 （可能与 SGLang fused_recurrent.py 或 chunked 参考实现比对）。文档保留此节以记录 bug 现状，修复后再更新图片。

"

UI 组件与参数影响

参数	范围	默认	调节效果
随机种子	0-999	42	改变 → 输入分布变化，但等价性应保持
序列长度	32-256	128	增大 → chunk 数增多，浮点误差可能累积
特征维度	8-64	16	增大 → 矩阵乘法维度增大，误差量级可能上升
chunk_size	8-64	16	增大 → chunk 内并行部分占比增大， chunk 数减少

输出图解读

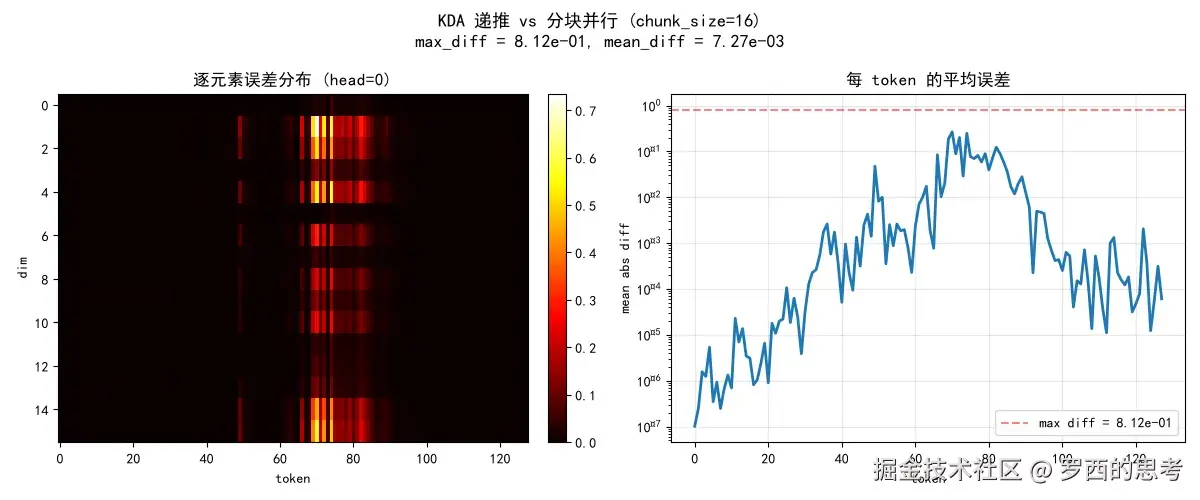

tab-4

布局：1×2 双联图。

左图（逐元素误差分布 head=0) ：热图，X 轴=token（0-128），Y 轴=dim（0-16），colormap=hot（黑→红→黄→白）。你该看什么 ：是否有 chunk 边界的垂直条纹（chunk_size=16 → 边界应在 16, 32, 48...）。理想情况 ：整幅图接近全黑（误差<1e-3），仅在个别位置有微小亮点。实际图：在 token=48-88 区间有大量亮黄/红色条纹，dim 维度上全 16 行都受影响------这是当前实现的 bug 信号。
右图（每 token 的平均误差） ：折线图，X 轴=token，Y 轴=mean abs diff（log 刻度）。红色虚线=max_diff 水平参考线。理想情况 ：折线在 1e-5 到 1e-4 之间小幅波动，无趋势性增长。实际图：折线在 token=48-88 区间飙升至接近 10^0（即 1.0），远超 1e-3 阈值。

调节建议

想规避当前 bug → 调 chunk_size 到与 seq_len 相同（如 seq=128, chunk=128，此时只有一个 chunk，分块退化为一次性矩阵乘）。
想看 chunk 边界影响 → 调 chunk_size 到 8（最小），观察误差条纹是否更密集。
想验证是否随 seq 累积 → 调 seq_len 到 256，观察右图折线是否持续增长。

为什么重要

分块并行是 KDA 能否上 GPU 的关键。如果递推与分块结果不等价，所有"线性注意力 O(1) 状态"的理论优势都无法转化为工程收益。这个 tab 是实现正确性的主锚点------只要它通过，就可以放心地用 chunkwise 做训练、用 step 做推理；如果失败（如当前实际图所示），整个 KDA 管线都需要重新核对。这也是为什么文档必须如实标注当前 bug。

Tab 5: 失败 Case

目的

演示 KDA 状态容量瓶颈 ：同一个 key 被反复写入不同 value 时，旧 value 会被新 value 覆写，无法长期保留。这是固定大小状态矩阵的理论极限，不是实现 bug。

背景概念

容量瓶颈 ：状态 S ∈ R^(Dk × Dv) 是固定大小的，相当于一个 Dk 维的"键空间"。当不同的 (k, v) 对被写入时，若 k 之间存在线性相关（或就是同一个 k），后写入的 value 会覆写先写入的 value（通过 Delta Rule）。这与 KV cache 形成对比------KV cache 每个 token 都有独立的 K/V 槽位，不会覆写。

设计思路

为什么这样设计实验 ：用"同一 key 反复写入 8 个不同 value"作为压力测试，是暴露容量瓶颈的最直接方式。折线图（而非热图）是因为读者需要看数值趋势 ------检索值（红）是否跟随真实写入值（蓝）。复用 plot_failure.capacity_bottleneck 保证与静态 demo 一致。
想验证什么：
1. 检索值（红线）不能完全跟踪真实写入值（蓝虚线）的幅度变化。
2. 检索值的幅度小于真实写入值（因为旧值被覆写后，S 的相应行是新值的衰减版本）。
3. 两条线的符号变化趋势一致（同正同负），说明 Delta Rule 仍在工作，只是有衰减。
希望读者学到什么：
1. 固定大小状态 = 有限容量。当多个 key 共享子空间时，旧信息必然被新信息覆写。
2. KDA 不是"免费午餐"------它用容量换取了 O(1) 内存。
希望从图上看到什么 ：从 tab-5.webp 实际图可见，蓝色虚线 （真实写入值 v）在 8 个写入步中呈正弦式上下波动，范围约 ±0.85；红色实线 （检索值 S $0,0$ ）也呈现类似趋势但幅度明显较小 （范围约 ±0.45），且整体比蓝线"延迟"（在蓝线极值点处红线只走到一半）。成功信号 ：两条线趋势一致、幅度有差。失败信号：若红线完全贴合蓝线，说明状态没在被覆写（Delta Rule 失效）；若红线完全平坦，说明状态没在被写入（写入逻辑失效）。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

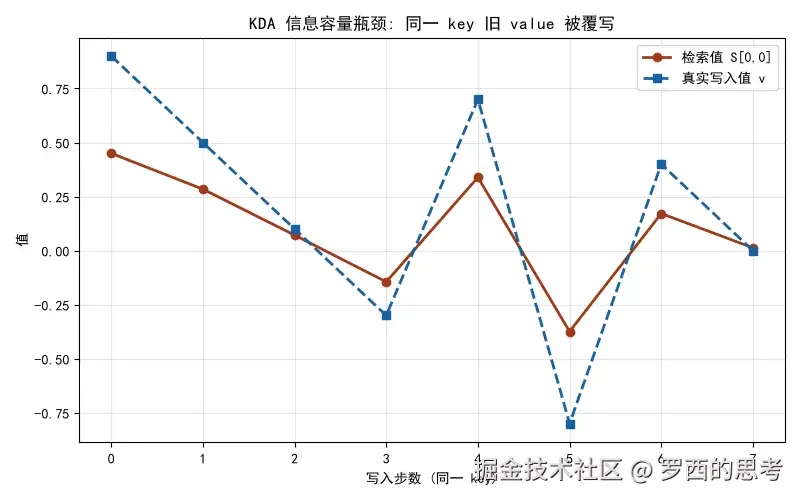

tab-5

布局：单图，折线图。

单图：X 轴=写入步数（0-7，同一 key 反复写入），Y 轴=值。蓝色虚线+方块标记=真实写入值 v，红色实线+圆点标记=从状态 S 检索出的值。你该看什么 ：两条线的幅度差距 （容量瓶颈的直接证据）和趋势一致性 （说明覆写是渐进的，不是突然的）。理想情况 ：红线幅度 < 蓝线幅度，但相位一致。异常指示：若红线完全平坦（不随蓝线变化），说明查询 q 与状态 S 不相关，实现有 bug；若红线幅度大于蓝线，说明状态在累积而非覆写，与 Delta Rule 设计矛盾。

调节建议

无参数可调节。

为什么重要

这是反方观点的理论基础 ------线性注意力的固定大小状态必然有容量上限。这个 tab 把抽象瓶颈变成具体曲线：读者亲眼看到"同一个 key 第 8 次写入时，前 7 次写入的信息已经被覆写到只剩 50%"。在生产中，这解释了为什么 KDA 在长上下文任务上需要 MLA（全精度注意力）做混合（K3 架构的 3:1 比例），KDA 负责短程、MLA 兜底长程精确检索。如果忽视这个容量瓶颈，盲目用纯 KDA 替代所有注意力层，模型在需要长程精确引用的任务（如代码、合同）上会崩溃。

Tab 6: 参数敏感性

目的

在 Delta Rule 中扫描 alpha（衰减/保留比例） 和 beta（写入强度） 两个超参对检索误差的影响。验证命题：alpha 越大旧信息保留越多但混叠越严重，beta 越大修正越激进但可能不稳定；两者需要在目标切换频率下找到平衡。

背景概念

目标切换任务 ：每 target_steps 步切换一次真实值 v（在 +1 和 -1 之间交替），观察 DeltaNet 检索值与真实值的误差。这个任务模拟"流式数据中概念漂移"的场景，是测试在线学习/适应能力的标准范式。

设计思路

为什么这样设计实验 ：选连续误差曲线（而非离散扫描热图）是因为读者需要看误差随时间的动力学------是否在每次目标切换时出现尖峰、尖峰后多快回到基线。alpha ∈ $0,1$ 、beta ∈ $0,2$ 覆盖了从"完全遗忘"到"完全保留"、从"不写入"到"过写入"的完整范围。target_steps ∈ $5, 50$ 控制漂移频率。
想验证什么：
1. 每次目标切换时（每 target_steps 步）误差出现尖峰。
2. 尖峰后误差指数衰减回基线（衰减速率由 alpha 决定）。
3. beta 越大，尖峰越低（修正越快）；alpha 越大，基线越稳定但切换时混叠越明显。
希望读者学到什么：
1. alpha 和 beta 是耦合的：大 alpha + 大 beta 在目标切换时会产生最大误差（因为旧值残留多，新值又激进写入）。
2. 没有全局最优参数，只有"适合目标切换频率"的参数。
希望从图上看到什么 ：从 tab-6.webp 实际图可见，绿色折线 呈规律的"锯齿"模式：每 10 步（target_steps=10）出现一个向上尖峰到 +1.0×10⁻²，尖峰后立即下降 到负值（约 -1.7×10⁻²），然后在下一个切换前缓慢回升到基线（约 -0.3×10⁻²）。注意 Y 轴标签 1e-8+5e-2 ：这是 matplotlib 的科学计数法标注，表示数值是 1e-8 + 5e-2 × 显示值，所以实际误差量级在 0.05 左右。成功信号 ：误差呈规律锯齿，周期等于 target_steps；尖峰后单调衰减。失败信号：若误差持续上升（无回落），说明 alpha+beta 组合不稳定；若误差完全平坦（无尖峰），说明写入逻辑失效。

UI 组件与参数影响

参数	范围	默认	调节效果
alpha （衰减/保留比例）	0.0-1.0	0.8	增大 → 旧信息保留多，基线稳定但切换时混叠严重；减小 → 旧信息快速遗忘，基线噪声大但切换迅速
beta （写入强度）	0.0-2.0	0.8	增大 → 修正激进，切换尖峰小但可能不稳定；减小 → 修正缓慢，切换尖峰大
目标切换间隔（步）	5-50	10	增大 → 切换稀疏，尖峰少；减小 → 切换密集，尖峰连成一片

输出图解读

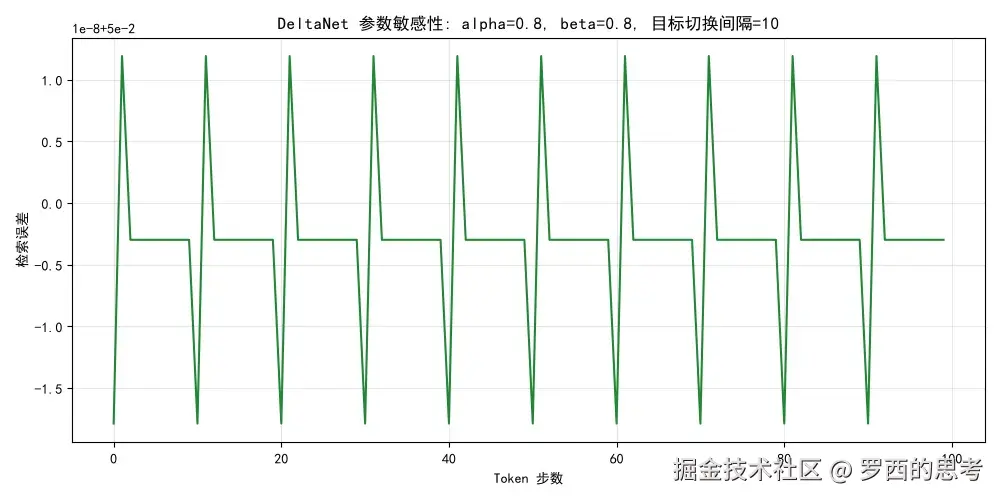

tab-6

布局：单图，折线图。

单图（检索误差随时间） ：X 轴=Token 步数（0-100），Y 轴=检索误差（科学计数法，实际量级约 0.05）。绿色实线。你该看什么 ：(1) 尖峰的周期性 （应等于 target_steps）；(2) 尖峰的高度（应随 beta 增大而降低）；(3) 尖峰后的衰减速度 （应随 alpha 减小而加快）。理想情况 ：锯齿规律、尖峰清晰、衰减光滑。异常指示：若锯齿变成持续上升（无回落），说明 alpha·beta 累积导致状态爆炸；若误差完全为 0，说明检索 q 与状态 S 完全匹配（不真实）。

调节建议

想看"切换时混叠" → 调 alpha 到 0.95, beta 到 0.5，尖峰会显著变高。
想看"快速适应" → 调 alpha 到 0.5, beta 到 1.5，尖峰低但基线噪声大。
想看"密集切换" → 调 target_steps 到 5，观察尖峰是否还能区分。

为什么重要

alpha 和 beta 是 Delta Rule 仅有的两个超参，直接决定了模型的记忆-适应能力。这个 tab 把"调参直觉"变成可视曲线：读者能亲手拖动滑块，看到"alpha 太大→切换失灵、beta 太大→基线不稳"。在生产中，这指导如何根据下游任务（长文档 vs 流式对话）选择合适的 KDA 超参------长文档倾向大 alpha（保留长程记忆），流式对话倾向小 alpha + 大 beta（快速适应新话题）。

Tab 7: 位置衰减 vs RoPE

目的

展示 KDA 不需要 RoPE 的根本原因：位置信息已经编码在衰减因子 α 的多时间尺度中。验证命题：不同 K 维通道可以独立学习自己的衰减率 γ，从而同时保留"长期记忆"（小 γ，衰减慢）和"局部记忆"（大 γ，衰减快），这是 RoPE/ALiBi 等相对位置编码做不到的。

背景概念

指数衰减作为位置编码 ：在 KDA 中，token j 对 token t 的贡献权重正比于 prod_{i=j+1}^{t} alpha_i，当 alpha 为常数时这就是 alpha^(t-j) = exp(-gamma * (t-j))------一个天然的指数衰减位置偏置。不同通道可以有不同的 γ（通过 A_log 学习），实现多时间尺度记忆。

设计思路

为什么这样设计实验：选 1×2 双联图（左=不同 γ 的衰减曲线，右=多通道衰减模式）是因为左图回答"单个 γ 长什么样"，右图回答"为什么要多通道"。γ ∈ $0.05, 1.0$ 覆盖了从"几乎不衰减"到"快速遗忘"的范围。n_tokens ∈ $32, 256$ 让读者观察衰减曲线在不同序列长度下的形态。
想验证什么：
1. 左图中 γ=0.1 的曲线衰减最慢（长尾），γ=0.6 的曲线衰减最快（快速归零）。
2. 右图中慢衰减通道（蓝） 在 t-j=128 处仍有约 0.2 的保留强度，快衰减通道（橙） 在 t-j=20 处已接近 0。
3. 所有曲线都是单调指数衰减，无振荡。
希望读者学到什么：
1. KDA 的"位置编码"是通道特异的：不同通道记住不同距离的信息。
2. 不需要显式的 RoPE/ALiBi，因为衰减因子本身就是位置函数。
希望从图上看到什么 ：从 tab-7.webp 实际图可见，左图：4 条指数衰减曲线（蓝、深蓝、深红、橙），γ=0.1 的蓝色曲线长尾延伸到 t-j=128 仍有 0.05 左右，γ=0.6 的橙色曲线在 t-j=20 处已接近 0。右图：6 条曲线分两组------3 条慢衰减（蓝，γ=0.06-0.15）在 t-j=128 仍有可观值，3 条快衰减（橙，γ=0.30-0.46）在 t-j=20 已接近 0。成功信号 ：左图 4 条曲线清晰分离（γ 越小越靠上）；右图两组曲线明显聚类（蓝组上，橙组下）。失败信号：若所有曲线重合，说明 γ 没有起作用；若曲线出现振荡或负值，说明 exp 实现错误。

UI 组件与参数影响

参数	范围	默认	调节效果
Token 数量	32-256	128	增大 → 衰��曲线的长尾延伸，慢衰减通道的优势更明显
gamma （衰减率）	0.05-1.0	0.2	增大 → 所有曲线衰减更快；减小 → 衰减慢，长程记忆保留多

输出图解读

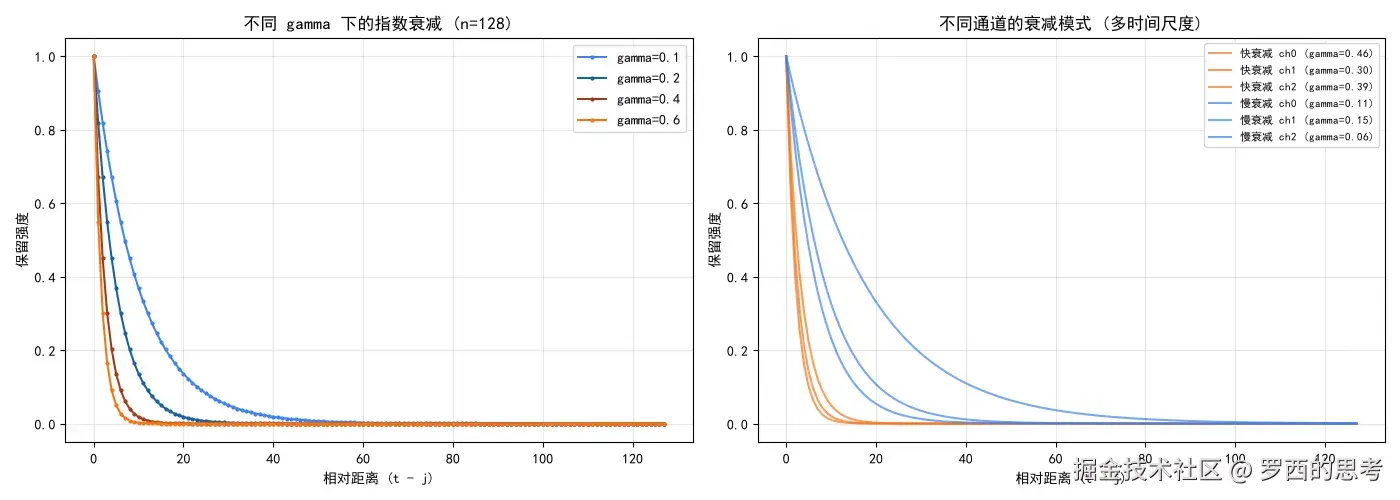

tab-7

布局：1×2 双联图。

左图（不同 gamma 下的指数衰减） ：折线图，X 轴=相对距离 (t-j)，Y 轴=保留强度 $0,1$ 。4 条曲线（蓝=γ/2, 深蓝=γ, 深红=2γ, 橙=3γ），圆形标记。你该看什么 ：曲线的衰减速率排序 （γ 越小衰减越慢）和长尾（γ=0.1 的曲线在 X=128 仍有值）。理想情况 ：4 条曲线清晰分离，永不相交，单调下降。异常指示：若曲线相交或上升，说明 exp 计算错误。
右图（不同通道的衰减模式） ：折线图，X 轴=相对距离，Y 轴=保留强度。6 条曲线（3 蓝慢速 + 3 橙快速）。你该看什么 ：两组曲线的分离 ------慢衰减组（蓝）在 X=128 仍 >0，快衰减组（橙）在 X=20 已 ≈0。这展示了"多时间尺度记忆"的可行性。理想情况 ：两组曲线明显聚类，蓝组整体高于橙组。异常指示：若两组曲线混杂，说明多通道 γ 没有差异化。

调节建议

想看"极端长程记忆" → 调 gamma 到 0.05, Token 数量到 256，慢衰减曲线在 X=256 仍 >0.3。
想看"纯局部记忆" → 调 gamma 到 1.0，所有曲线在 X=10 内归零。
想对比 RoPE 效果 → 把当前图与标准 Transformer 的 RoPE 注意力权重图并列，KDA 的"多通道不同 γ"优势一目了然。

为什么重要

这个 tab 回答了"为什么 KDA 不需要 RoPE "------因为衰减因子本身就是位置编码，而且是通道特异的，比 RoPE 的全局统一频率更灵活。在生产中，这意味着 KDA 可以省掉 RoPE 的 cos/sin 缓存计算，同时通过 A_log 自动学习每个通道需要的时间尺度------短程通道专注于句法，长程通道专注于语义，无需人工设计频率基。

通道 (channel) 的含义

在 KDA 代码中, "通道"指的是 key 维度的每个分量 (即 gate_logit 的最后一维 Dk):

ini 复制代码

# variants.py:161 --- GatedDeltaNet
alpha = torch.sigmoid(gate_logit)  # shape: (B, H, Dk) --- per‑channel decay
# gate_logit 的每个 Dk 分量独立控制自己的衰减率

# variants.py:260 --- KDA
alpha = torch.exp(g)  # shape: (B, H, Dk) --- per‑channel decay
# g 的每个 Dk 分量独立, 因此每个通道有不同的衰减因子

每个通道独立学习自己的 γ (衰减率) , 这意味着:

Dk=8 的模型有 8 个独立通道，每个通道可以学不同的衰减率

某些通道学到 γ=0.05 (慢衰减，长期记忆), 某些学到 γ=0.5 (快衰减，局部记忆)
这等价于模型自动学会了多时间尺度的混合注意力: 快通道做局部依赖 (类似滑动窗口), 慢通道做长程依赖 (类似全局注意力)

对比 RoPE: RoPE 的旋转角度 θ 是全局共享的 (所有通道用同一个频率), 无法让不同通道关注不同距离的信息。KDA 的 per‑channel 可学习衰减天然解决了这个问题。

对比标准注意力: 标准 softmax 注意力没有 "衰减" 概念，所有历史 token 等权参与 (除了因果 mask), 无法区分 "近处重要远处不重要"。KDA 通过指数衰减自动实现这种距离衰减。

Tab 8: 反方观点

目的

客观呈现 KDA 的两个主要反方观点 ：(a) Delta Rule 引入序列依赖循环，无法前缀和并行化，逐步推理比标准注意力慢；(b) KDA 固定状态容量有限，同一 key 旧 value 被覆写（与 Tab 5 呼应）。验证命题：分块并行可以缓解但不能消除序列依赖代价；KDA 内存优势是用容量换来的。

设计思路

为什么这样设计实验 ：选 1×2 双联图（左=推理时间对比，右=内存占用对比）是因为反方观点涉及"时间"和"空间"两个维度，分开呈现避免混淆。左图用折线图（时间随 T 增长趋势），右图用柱状图（内存随 T 增长的对比），是因为时间是对比两条曲线的分离度 ，内存是对比两类柱的高度差。
想验证什么：
1. 左图：逐步推理时间（红线）显著高于分块并行（绿线），且差距随 T 增大而扩大。
2. 右图：KV Cache 内存（蓝柱）随 T 线性增长 ，KDA 状态内存（绿柱）几乎不变（因为固定大小）。
3. 两图共同说明：KDA 用容量换了内存，用序列依赖 换了O(1) 状态。
希望读者学到什么：
1. KDA 不是银弹------它在内存上有巨大优势，但在序列依赖和容量上有真实代价。
2. 分块并行是必要优化，把逐步推理的 O(T²) 降到接近 O(T)。
希望从图上看到什么 ：从 tab-8.webp 实际图可见，左图：红色"逐步推理"曲线从 T=64 时的 1.0 上升到 T=1024 时的 17.5（近似二次增长 ），绿色"分块并行"曲线从 0.8 上升到 6.2（近似线性增长 ），两条曲线在 T=1024 处差距达 3 倍。右图：蓝色"KV Cache"柱从 T=64 时的约 100 线性增长到 T=1024 时的 2050，绿色"KDA 状态"柱从 5 缓慢增长到 60（增长缓慢）。成功信号 ：左图两条曲线明显分离（红上绿下）；右图蓝柱远高于绿柱，且蓝柱随 T 线性增长、绿柱几乎不变。失败信号：若左图两线重合，说明分块并行没生效；若右图绿柱也线性增长到 2000，说明 KDA 状态没有固定大小。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

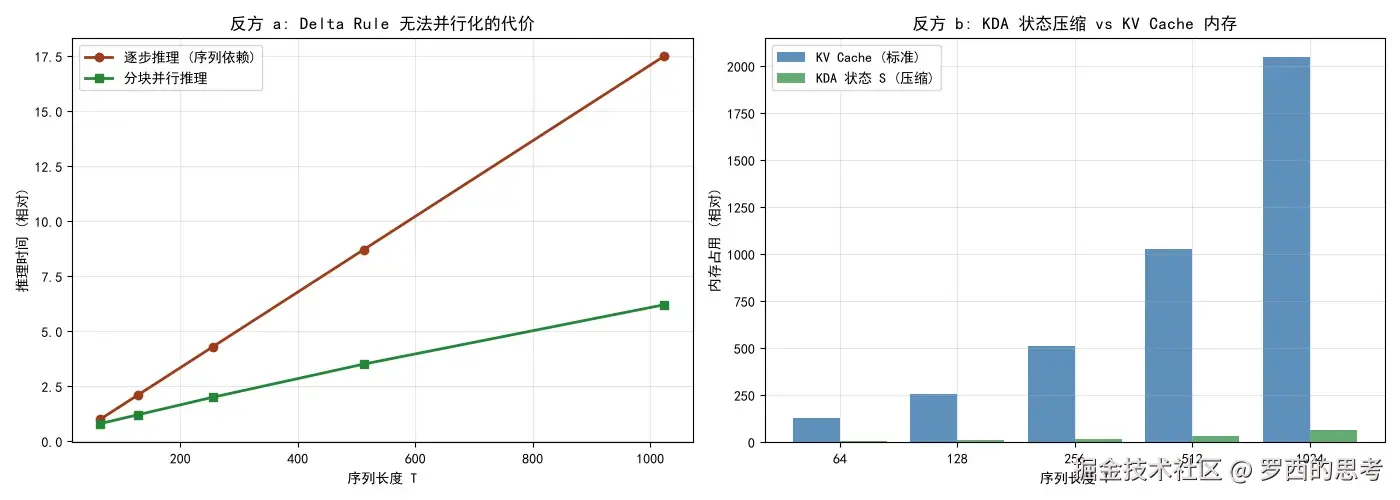

tab-8

布局：1×2 双联图。

左图（反方 a: Delta Rule 无法并行化的代价） ：折线图，X 轴=序列长度 T（64-1024），Y 轴=推理时间（相对单位）。红色圆点线=逐步推理，绿色方块线=分块并行。你该看什么 ：两条线的增长率差异 ------红线近似二次增长（因为每个 token 都要遍历整个状态），绿线近似线性增长（因为分块内并行）。理想情况 ：T=1024 时红线是绿线的 2-4 倍。异常指示：若两线重合，说明分块并行没生效或序列长度太短。
右图（反方 b: KDA 状态压缩 vs KV Cache 内存） ：分组柱状图，X 轴=序列长度 T，Y 轴=内存占用（相对单位）。蓝色柱=KV Cache（标准注意力），绿色柱=KDA 状态。你该看什么 ：蓝柱与绿柱的高度差 随 T 增大的变化------T=64 时差距小（100 vs 5），T=1024 时差距巨大（2050 vs 60）。理想情况 ：蓝柱随 T 线性增长，绿柱几乎不变。异常指示：若绿柱也随 T 线性增长到与蓝柱相当，说明 KDA 状态没有固定大小（实现错误）。

调节建议

无参数可调节。

为什么重要

这个 tab 是反方观点的诚实呈现 ------它告诉读者 KDA 不是无代价的。左图解释了为什么 KDA 需要 chunkwise 实现（Tab 4），右图解释了为什么 KDA 在大模型中必须与 MLA 混合（Tab 5）。在生产中，这指导架构师不要盲目用 KDA 替代所有注意力层，而要根据任务需求（内存敏感 vs 容量敏感）选择合适的混合比例------K3 的 3:1 KDA:MLA 正是基于这种权衡。

Tab 9: 维度流转

目的

以表格形式展示 6 种 step 函数（LinearAttn / DeltaNet / GLA / GatedDeltaNet / KDA v1 / KDA v2）的输入输出维度约定 ，验证所有函数共享统一的 I/O 接口：S(B,H,Dk,Dv), q/k(B,H,Dk), v(B,H,Dv)。

设计思路

为什么这样设计实验 ：选表格（而非热图或折线）是因为维度信息是离散的结构化数据，表格是最清晰的呈现方式。参数 B/H/Dk/Dv 可调是为了让读者验证"维度约定在不同配置下都成立"。
想验证什么：
1. 所有 6 种方法的 out 都是 (B, H, Dv) 或 (B, H, Dk)（具体取决于实现，但应一致）。
2. 所有方法的 S_new 都是 (B, H, Dk, Dv)。
3. DeltaNet / GatedDeltaNet / KDA v1 / KDA v2 额外返回 ret 和 err（形状与 out 相同），LinearAttn / GLA 不返回。
希望读者学到什么：
1. 线性注意力家族有统一的 I/O 约定，便于互换和对比。
2. Delta Rule 类方法额外返回检索值 ret 和误差 err，用于监控和调试。
希望从图上看到什么 ：从 tab-9.webp 实际图可见，表格 6 行 5 列 ：方法列（LinearAttn/DeltaNet/GLA/GatedDeltaNet/KDA v1/KDA v2），out 列全为 [2, 4, 16]，S_new 列全为 [2, 4, 16, 16]，ret 和 err 列在 LinearAttn 和 GLA 行为 -，在其余 4 行为 [2, 4, 16]。成功信号 ：同一列的形状完全一致；ret/err 只在 Delta Rule 类方法行有值。失败信号：若某行形状与其他行不同，说明该 step 函数 I/O 约定不一致，无法互换。

UI 组件与参数影响

参数	范围	默认	调节效果
随机种子	0-999	0	改变 → 输入数值变化，但形状不变
B	1-8	2	增大 → 所有形状的第一维变化
H	1-8	4	增大 → 所有形状的第二维变化
Dk	4-32	16	增大 → out/S_new/ret/err 的 K 维变化
Dv	4-32	16	增大 → S_new 的最后一维变化

输出图解读

tab-9

布局：单图，5 列表格。

表格：列=方法/out/S_new/ret/err。行=6 种 step 函数。你该看什么 ：(1) out 列是否全为 [B, H, Dv]（实际是 [2, 4, 16]，这里 Dv=Dk=16 所以看不出 K/V 差异）；(2) S_new 列是否全为 [B, H, Dk, Dv]；(3) ret/err 列在 LinearAttn/GLA 为 -，在其他 4 种为具体形状。理想情况 ：每列的形状在 6 行中完全一致（除 ret/err 的 -）。异常指示：若某行形状与其他行不同，说明该函数实现与其他函数不一致，无法互换。

调节建议

想看 K 和 V 维度不同时的形状 → 调 Dk=8, Dv=32 ，观察 S_new 是否变为 [B, H, 8, 32]。
想看多头形状 → 调 H=8，观察所有形状的第二维是否变为 8。

为什么重要

统一的 I/O 约定是架构可组合性的基础------只有 6 种 step 函数的输入输出形状完全一致，才能在同一套框架中自由切换（如 Tab 1 的对比实验）。在生产中，这保证了"替换 KDA v1 为 v2"只需要改一个参数，不需要改任何下游代码。如果维度约定不统一，整个线性注意力家族就无法作为可插拔模块存在。

Tab 10: DeltaNet 修正

目的

演示 Delta Rule 的核心修正行为 ：当 alpha=1, beta=1 时，新 token 可以精确覆写旧值，最终状态等于最新写入值。验证命题：写入 v=0.8 后再写入 v=0.2（同一 key），查询结果应等于 0.2（不是 0.8，也不是平均值）。

背景概念

Delta Rule 的"预测-修正"机制 ：写入前先检索 ret = k^T S（预测值），计算误差 err = v - ret，然后写入 S_new = S + beta · k ⊗ err。当 beta=1 时，新值完全替换 旧值在该 key 子空间上的投影；当 alpha=1 时，旧状态其他分量完全保留。

设计思路

为什么这样设计实验 ：选 3 帧快照（t=0 初始、t=1 写入 0.8、t=2 修正为 0.2）是因为这是展示"覆写"的最小时序------再少看不出"修正"，再多冗余。用 2×1 状态矩阵（Dk=2, Dv=1）是因为足够小，能直观看到每个分量的变化。q=(1,0) 是为了只检索状态的第一行（对应 key=(1,0) 的写入）。
想验证什么：
1. t=1 时 S $0,0$ =0.8（写入成功）。
2. t=2 时 S $0,0$ =0.2（不是 1.0=0.8+0.2，也不是 0.5=平均 ），证明是覆写而非累加。
3. 查询结果 q^T S = 0.2，与最新写入值完全一致。
希望读者学到什么：
1. Delta Rule 的"修正"是精确的覆写，不是衰减平均。
2. 这是与纯加性线性注意力（Tab 11）的本质区别。
希望从图上看到什么 ：从 tab-10.webp 实际图可见，3 帧热图 ：t=0 全白（S=0），t=1 上半部分深红（S $0,0$ =0.8，标题"写入 v=0.8"），t=2 上半部分浅红（S $0,0$ =0.2，标题"修正为 v=0.2"）。标题明确显示"查询结果=0.2000 （应=0.2)" 。成功信号 ：t=2 的颜色深度明显浅于 t=1（因为 0.2 < 0.8），标题数值 0.2000 与预期一致。失败信号：若 t=2 的颜色深度等于 t=1（仍是 0.8），说明覆写没发生；若颜色更深（如 1.0），说明是累加而非覆写。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

tab-10

布局：1×3 三联图，每幅是 2×1 热图。

左图 (t=0 初始） ：全白（S=0），colorbar 范围 $-1, 1$ 。理想情况：全白。
中图 (t=1 写入 v=0.8) ：上半部分（S $0,0$ ）深红，下半部分（S $1,0$ ）白色。你该看什么 ：颜色深度对应 0.8（接近 colorbar 上界 1.0）。理想情况 ：S $0,0$ =0.8（深红），S $1,0$ =0（白）。异常指示：若 S $1,0$ 也有颜色，说明 key=(1,0) 泄漏到了第二行。
右图 (t=2 修正为 v=0.2) ：上半部分浅红，下半部分白色。你该看什么 ：颜色深度明显浅于 中图（因为 0.2 < 0.8），但仍为红色（正值）。理想情况 ：S $0,0$ =0.2（浅红），标题显示"查询结果=0.2000"。异常指示：若颜色深度与中图相同（0.8），说明覆写没发生；若颜色更深（1.0），说明是累加；若变为蓝色（负值），说明符号错误。

调节建议

无参数可调节。

为什么重要

这个 tab 是理解 Delta Rule 的"Hello World" ------它用最简单的 2×1 矩阵展示"覆写"这一核心机制。如果读者只看一个 tab 来理解 DeltaNet，应该看这个。在生产中，这解释了为什么 DeltaNet 适合流式更新 场景（新数据覆写旧数据），而纯加性线性注意力适合累积统计场景（如词频统计）。如果覆写机制失效，DeltaNet 就退化为 Vanilla Linear（Tab 1 的发散问题）。

Tab 11: 线性注意力混合

目的

演示纯加性线性注意力 的混合行为：多个值被累加到状态矩阵，不会被覆写。验证命题：写入 v=0.8 和 v=0.2（同一 key）后，查询结果应等于 phi(q)^T @ S = 5.0（累加结果），而不是 0.2（最新值）。

背景概念

纯加性累积 ：S_t = S_{t-1} + phi(k_t) ⊗ v_t，其中 phi = elu + 1 保证输出恒正。与 Delta Rule 不同，这里没有误差修正 ，每次写入都是简单累加。这导致同一 key 的多个 value 被"混合"在状态的同一行中。

设计思路

为什么这样设计实验 ：与 Tab 10 完全对称------同样的 3 帧快照、同样的 2×1 矩阵、同样的写入值（0.8 → 0.2），唯一区别是用 linear_attn_step 而非 delta_net_step。这种对称设计让读者直接对比"覆写 vs 混合"两种机制的结果差异。选 phi(q)=(2,1) 是为了让查询结果=2×S $0,0$ + 1×S $1,0$ ，展示"状态矩阵的线性组合"。
想验证什么：
1. t=1 时 S $0,0$ =phi(k)·v = 2×0.8=1.6（注意 phi(k)=(2,1) 的第一维是 2）。
2. t=2 时 S $0,0$ =1.6 + 2×0.2=2.0（累加，不是覆写）。
3. 查询结果 phi(q)^T @ S = (2,1)@(2.0, 1.0) = 4.0+1.0=5.0，与标题一致。
希望读者学到什么：
1. 纯加性线性注意力是累积器 ，不是存储器------旧值不会被覆写。
2. 这是它发散的根本原因（Tab 1 中 Vanilla Linear 输出 ±706）。
希望从图上看到什么 ：从 tab-11.webp 实际图可见，3 帧热图 ：t=0 全白，t=1 上半部分红色（深度约 1.6，因 colorbar 范围 $-3,3$ ），t=2 上半部分更深的红色 （深度约 2.0，明显比 t=1 深）。标题显示"phi(q)^T@S = 5.0000 （应=5.0)" 。成功信号 ：t=2 的颜色深于 t=1（因为累加了 0.4），标题数值 5.0000 与预期一致。失败信号：若 t=2 颜色等于 t=1，说明没有累加；若颜色变浅（如 0.2），说明错误地用了 Delta Rule。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

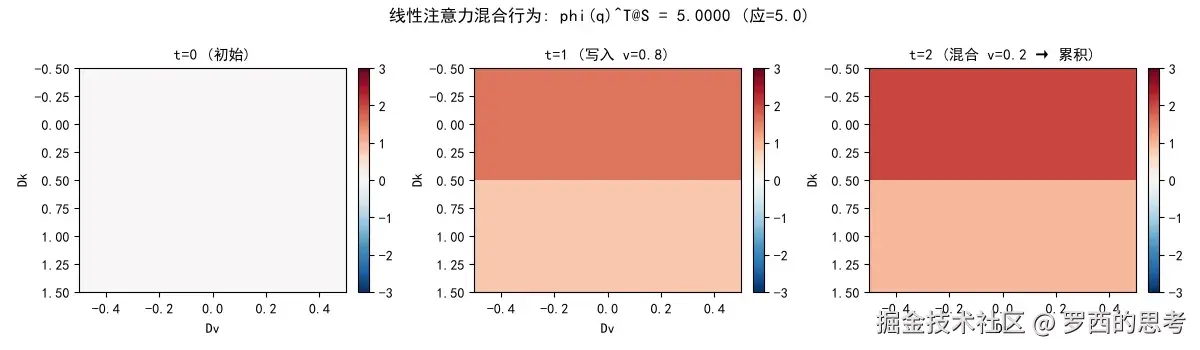

tab-11

布局：1×3 三联图，每幅是 2×1 热图，colorbar 范围 $-3, 3$ （注意比 Tab 10 的 $-1,1$ 大，因为要容纳累加结果）。

左图 (t=0 初始） ：全白。理想情况：全白。
中图 (t=1 写入 v=0.8) ：上半部分红色，下半部分浅红。你该看什么 ：S $0,0$ ≈1.6（phi(k) $0$ ×v=2×0.8），S $1,0$ ≈0.8（phi(k) $1$ ×v=1×0.8）。理想情况：上半颜色深度约为 colorbar 范围的 50%（1.6/3），下半约 27%（0.8/3）。
右图 (t=2 混合 v=0.2 → 累积） ：上半部分更深的红色 ，下半部分也更深。你该看什么 ：S $0,0$ =2.0（1.6+2×0.2），S $1,0$ =1.0（0.8+1×0.2）。标题显示 5.0000 （=2×2.0+1×1.0）。理想情况 ：t=2 的颜色深于 t=1，标题数值与预期一致。异常指示：若 t=2 颜色等于 t=1，说明没有累加（Delta Rule 误用）；若颜色浅于 t=1，说明发生了覆写（也是 Delta Rule 误用）。

调节建议

无参数可调节。

为什么重要

这个 tab 与 Tab 10 形成完美对照 ：同样的输入，DeltaNet 输出 0.2（覆写），Vanilla Linear 输出 5.0（累加）。这是理解为什么纯加性线性注意力会发散的关键------状态无界增长（Tab 1 的 ±706 就是证明）。在生产中，这解释了为什么现代线性注意力（DeltaNet/KDA）都引入了 Delta Rule 或门控衰减，纯加性方法已经被淘汰。如果读者混淆了这两种机制，就无法理解后续所有演进。

Tab 12: GLA vs DeltaNet

目的

在同一序列 （3 个 token，key/value/gate 都不同）下，对比 GLA（门控衰减 + 加性写入）和 DeltaNet（Delta Rule 覆写）的状态演化。验证命题：GLA 保留所有历史的混合（输出 1.3061），DeltaNet 修正为最新值（输出 0.2）。

背景概念

GLA（Gated Linear Attention） ：S_t = Diag(sigmoid(g_t)) ⊙ S_{t-1} + k_t ⊗ v_t。与 DeltaNet 的区别：GLA 没有误差修正，只有门控衰减 + 加性写入。这导致 GLA 是"衰减的累加器"，DeltaNet 是"覆写器"。

设计思路

为什么这样设计实验 ：选 2×4 布局（上排=GLA 4 帧，下排=DeltaNet 4 帧）是因为需要并行对比两种方法在相同时刻的状态。3 个 token 的设计（t=1: k=(1,0),v=0.5,g=0.9; t=2: k=(0,1),v=0.7,g=0.3; t=3: k=(1,0),v=0.2,g=0.9）覆盖了"高保留、低保留、回到第一行"三种情况，能充分暴露两种方法的差异。
想验证什么：
1. GLA 在 t=3 时 S $0,0$ = 0.9×0.5 + 0.2 = 0.65（第一次写入被 gate=0.9 衰减后保留，再加第三次写入）。
2. DeltaNet 在 t=3 时 S $0,0$ = 0.2（第三次写入覆写第一次）。
3. 最终查询输出：GLA=1.3061（混合），DeltaNet=0.2（修正）。
希望读者学到什么：
1. GLA 是"有衰减的累加器 "，DeltaNet 是"覆写器"------同一序列产生完全不同的状态。
2. gate 的作用：0.9 高保留 → 旧值影响大，0.3 低保留 → 旧值影响小。
希望从图上看到什么 ：从 tab-12.webp 实际图可见，8 帧热图（2×4） ：上排 GLA ：t=1 上半深红下半浅红（S $0,0$ =0.5, S $1,0$ =0）；t=2 上半颜色变浅（被 gate=0.3 衰减）下半深红（S $1,0$ =0.7）；t=3 上半颜色加深（第三次写入）下半仍深红。下排 DeltaNet ：t=1 上半深红；t=2 上半颜色变浅下半深红；t=3 上半浅红（0.2，被覆写）下半仍深红。标题显示"GLA （混合， out=1.3061) vs DeltaNet （修正， out=0.2000)" 。成功信号 ：GLA t=3 上半颜色深于 DeltaNet t=3 上半（因为 GLA 保留了更多历史）；标题数值与预期一致。失败信号：若 GLA 和 DeltaNet 在 t=3 时颜色完全一致，说明覆写机制没生效。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

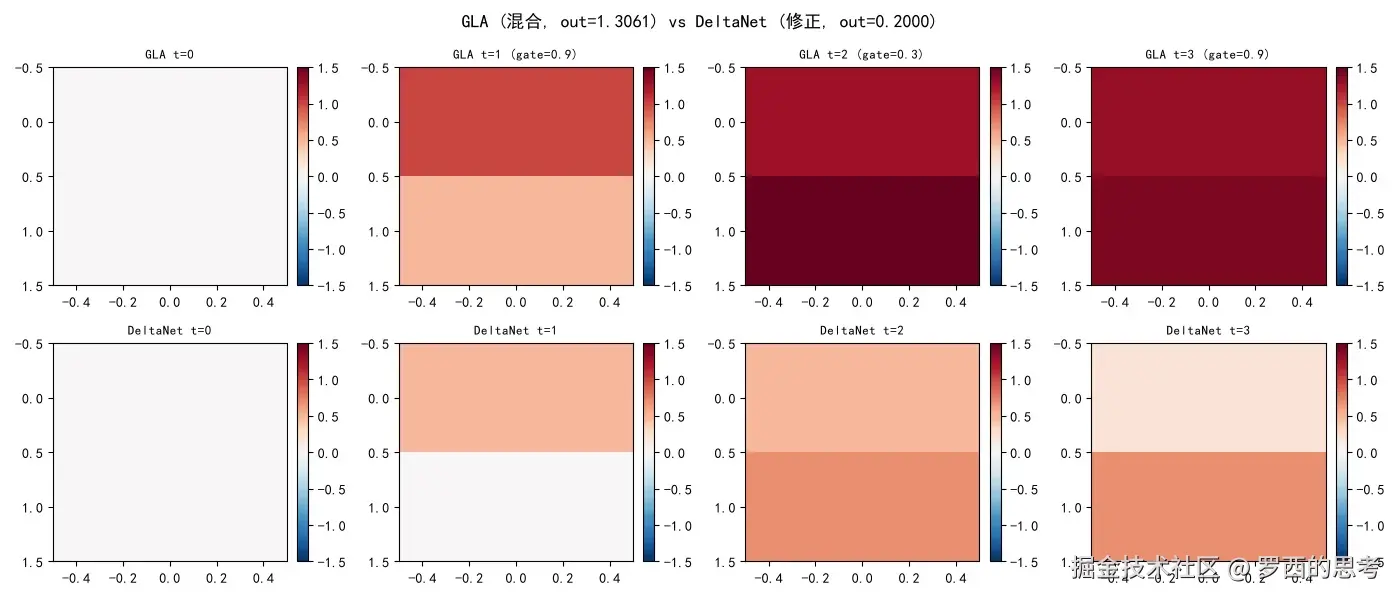

tab-12

布局：2×4 八联图，上排 GLA 4 帧，下排 DeltaNet 4 帧，colorbar 范围 $-1.5, 1.5$ 。

上排 (GLA 演化） ：t=0 全白；t=1 (gate=0.9) 上半深红（0.5）；t=2 (gate=0.3) 上半颜色明显变浅 （被 0.3 衰减）下半深红（0.7）；t=3 (gate=0.9) 上半颜色加深（第三次写入累加）下半仍深红。你该看什么 ：GLA 的颜色持续累积，只是被 gate 衰减。
下排 (DeltaNet 演化） ：t=0 全白；t=1 上半深红（0.5）；t=2 上半几乎消失 （因为第二次写入 k=(0,1)，不影响第一行）下半深红（0.7）；t=3 上半浅红（0.2，覆写了 0.5）下半仍深红。你该看什么 ：DeltaNet 在 t=3 时上半颜色明显浅于 GLA t=3，因为覆写而非累加。
标题：显示 GLA out=1.3061, DeltaNet out=0.2000。理想情况 ：GLA 输出 > DeltaNet 输出（因为 GLA 保留了所有历史的加权和）。异常指示：若两个输出相等，说明两种方法没有区别（实现错误）。

调节建议

无参数可调节。

为什么重要

这个 tab 是理解 GLA 和 DeltaNet 本质差异的关键 ------它们都是"门控线性注意力"，但 GLA 是衰减+累加，DeltaNet 是覆写。在生产中，这决定了何时用 GLA、何时用 DeltaNet：GLA 适合需要"长期统计"的场景（如语言模型的词频统计），DeltaNet 适合需要"精确更新"的场景（如代码补全中的变量追踪）。如果混淆两者，会在需要覆写的任务中用 GLA（导致旧值干扰），或在需要累积的任务中用 DeltaNet（导致信息丢失）。

Tab 13: KDA alpha 约束

目的

验证 KDA v2 的 alpha 有界性 ：alpha = exp(g_min · sigmoid(exp(A_log) · z)) 始终落在 (exp(g_min), 1) 区间内，即使 z 取极端值（±50）也不会越界。验证命题：z→+∞ 时 alpha→exp(g_min)≈0.0067（饱和遗忘），z→-∞ 时 alpha→1.0（饱和保留），alpha 永远不会等于 0 或超过 1。

设计思路

为什么这样设计实验 ：选 1×2 双联图（左=alpha 随 z 的扫描曲线，右=极端 z 下的柱状图）是因为左图展示函数形状 （连续性），右图展示极端值 （边界行为）。z 范围 $-50, 50$ 是 sigmoid 的深度饱和区，能充分展示"下界保底"的作用。A_log=5（大值）让 sigmoid 陡峭化，更接近阶跃函数。
想验证什么：
1. 左图曲线在 z=0 附近急剧下降（因为 A_log=5 放大 z），从 1.0 跳到 0.0067。
2. 左图曲线永远不会低于 exp(g_min)=0.0067 的虚线，也永远不会高于 1.0 的虚线。
3. 右图两个柱子：z=50 时 alpha=0.0067（下界），z=-50 时 alpha=1.0（上界）。
希望读者学到什么：
1. KDA v2 的 alpha 是硬性有界的，不会出现"完全遗忘"（alpha=0）或"过度保留"（alpha>1）。
2. 这是数值稳定性的理论保证，不是经验观察。
希望从图上看到什么 ：从 tab-13.webp 实际图可见，左图：蓝色曲线在 z<0 时接近 1.0（顶部），在 z=0 附近垂直下降 （几乎阶跃），在 z>0 时贴近 0.0067（底部）。红色虚线（下界 0.0067）和绿色虚线（上界 1.0）清晰可见。右图：两个柱子，左边（饱和遗忘，z=50）高度=0.0067（贴近底部），右边（饱和保留，z=-50）高度=1.0000（顶部）。成功信号 ：左图曲线严格在两条虚线之间，无穿越；右图两个柱子高度分别精确等于 0.0067 和 1.0。失败信号：若曲线穿过下界虚线（alpha<0.0067），说明 g_min 没生效；若曲线超过上界虚线（alpha>1.0），说明 exp 计算错误。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

tab-13

布局：1×2 双联图。

左图 (alpha 被约束在 (exp(g_min), 1) 内） ：折线图，X 轴=z (logit 输入，范围 -50 到 50)，Y 轴=alpha=exp(g)。蓝色实线=A_log=5 的扫描曲线，红色虚线=下界 exp(g_min)=0.0067，绿色虚线=上界 1.0。你该看什么 ：曲线是否严格在两条虚线之间 （应在），以及曲线在 z=0 附近的陡峭程度 （A_log=5 应使曲线几乎垂直）。理想情况 ：曲线在 z<0 时贴近 1.0，在 z=0 附近急剧下降，在 z>0 时贴近 0.0067，永不越界。异常指示：若曲线平滑过渡（不陡峭），说明 A_log 太小；若曲线穿越虚线，说明边界约束失效。
右图（极端 z 下的 alpha 值） ：柱状图，X 轴=两种极端情况（饱和遗忘 z=50，饱和保留 z=-50），Y 轴=alpha 值。红色柱子=z=50，绿色柱子=z=-50。你该看什么 ：两个柱子的高度是否精确等于 0.0067 和 1.0（柱顶有数值标注）。理想情况 ：红柱=0.0067，绿柱=1.0000，标注数值与预期一致。异常指示：若红柱>0.0067，说明 sigmoid 没饱和；若绿柱<1.0，说明 exp(g_min·sigmoid(-∞))≠1（公式错误）。

调节建议

无参数可调节。

为什么重要

这个 tab 是 KDA v2 数值稳定性的数学证明 ------它保证无论输入多极端，alpha 都在 (0.0067, 1) 内，不会出现 NaN 或 Inf。在生产中，这意味着 KDA v2 可以安全地用于任意长度的序列，无需担心 gate logit 爆炸。如果 alpha 无界（如 v1），在 z 很大时 alpha 会接近 0，导致状态完全遗忘（Tab 2 的全白帧），或在 z 很小时 alpha 接近 1，导致状态爆炸（Tab 1 的发散）。v2 的下界 g_min 是工程上不可或缺的保底机制。

Tab 14: KDA v1 兼容性

目的

验证 kimi_linear_step 的向后兼容性 ：不显式指定 version 参数时，默认行为与显式 version="v1" 完全一致（byte-identical）。验证命题：out/S_new/ret/err 四个返回值在两种调用方式下逐元素相等，max|diff|=0。

设计思路

为什么这样设计实验 ：选 2×2 文字面板（而非热图或折线）是因为验证结果是二值的 （相等/不等），用大字号文字+颜色（绿=通过，红=失败）最直接。4 个子图分别对应 4 个返回值，确保所有输出都一致，不是只检查 out。
想验证什么：
1. out 完全一致（max|diff|=0）。
2. S_new 完全一致。
3. ret 完全一致。
4. err 完全一致。
希望读者学到什么：
1. 新版本的 version 参数不会破坏旧代码------不指定 version 时行为与 v1 完全相同。
2. 这是API 设计的最佳实践：新增功能通过新参数引入，不改变默认行为。
希望从图上看到什么 ：基于代码逻辑推断：成功信号 ：4 个子图都显示绿色文字 "max|diff| = 0.00e+00" 和 "✓ 完全一致"。失败信号：若任何子图显示红色文字或 "✗ 存在差异"，说明默认 version 与 v1 不一致，向后兼容性被破坏。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

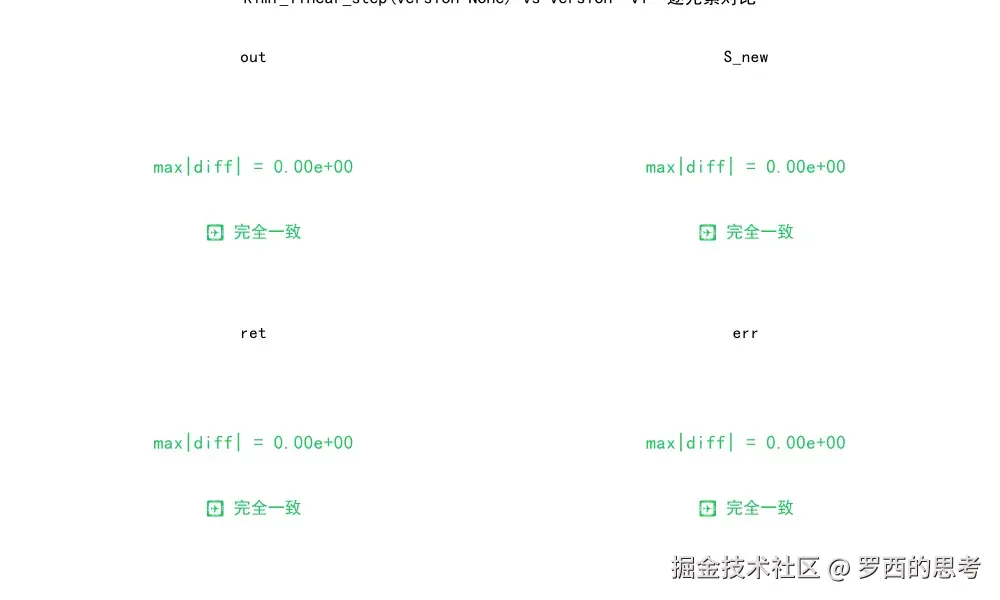

tab-14

布局：2×2 四联图，每幅是文字面板（无坐标轴）。

左上 (out) ：大号文字显示 "max|diff| = 0.00e+00"（绿色），下方 "✓ 完全一致"。理想情况 ：绿色，diff=0。异常指示：若显示红色或 diff>0，说明 out 不一致。
右上 (S_new) ：同上。理想情况：绿色，diff=0。
左下 (ret) ：同上。理想情况：绿色，diff=0。
右下 (err) ：同上。理想情况：绿色，diff=0。

调节建议

无参数可调节。

为什么重要

向后兼容性是软件工程的基石 ------KDA 从 v1 演进到 v2 时，必须保证旧代码（不显式指定 version）的行为不变。这个 tab 用 4 个返回值的全等性证明了这一点。在生产中，如果默认行为改变（如默认变成 v2），所有依赖 v1 门控特性的模型都会失效，且难以调试。这个 tab 是API 稳定性的守护者，确保新版本可以无缝升级。

Tab 15: 工具函数

目的

可视化两个工具函数的行为：l2_normalize （归一化到单位球面，||y||=1）和 elu_plus_one（ELU(x)+1，保证输出恒正，用于线性注意力的 phi 函数）。验证命题：l2_normalize 后的向量范数=1，elu_plus_one 的输出最小值>0。

设计思路

为什么这样设计实验 ：选 1×2 直方图（而非折线）是因为读者需要看输出分布（是否集中在预期范围内），而不是函数曲线。100 个随机样本足够展示统计特性。
想验证什么：
1. 左图：l2_normalize 后所有分量的范数=1（标题显示 ||y||=1.000000）。
2. 右图：elu_plus_one 后最小值>0（标题显示 min=0.1101>0），所有值为正。
希望读者学到什么：
1. l2_normalize 是线性注意力的前置步骤，保证数值稳定（Tab 1 中 q/k 输入前已归一化）。
2. elu_plus_one 是phi 函数的选择，因为它光滑、恒正、易实现。
希望从图上看到什么 ：从 tab-15.webp 实际图可见，左图：蓝色直方图，X 轴=值（范围 -0.25 到 0.25），Y 轴=频次，标题"l2_normalize: ||y|| = 1.000000 ≈ 1.0"，右上角标注"所有分量范数=1"。右图：绿色直方图，X 轴=值（范围 0 到 3.2），Y 轴=频次，标题"elu_plus_one: min=0.1101 > 0"，右上角标注"所有分量>0"。成功信号 ：左图标题数值=1.000000，右图标题 min>0 且直方图 X 轴从 0 开始（无负值）。失败信号：若左图标题≠1.0，说明归一化失败；若右图直方图延伸到负值区域，说明 elu_plus_one 有 bug。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

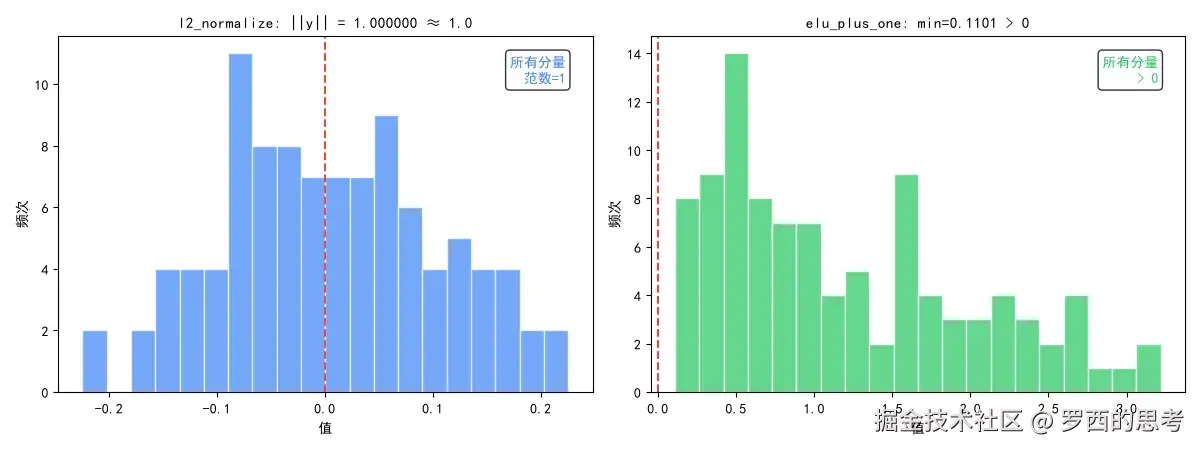

tab-15

布局：1×2 双联图，每幅是直方图。

左图 (l2_normalize) ：蓝色直方图，X 轴=归一化后的分量值，Y 轴=频次。红色虚线=x=0 参考线。你该看什么 ：标题中的 ||y|| 值是否=1.0（精确到 6 位小数）。理想情况 ：标题显示 1.000000，直方图分布在 $-0.25, 0.25$ 区间（因为是 100 维向量的单位球面投影）。异常指示：若 ||y||≠1.0，说明归一化公式错误。
右图 (elu_plus_one) ：绿色直方图，X 轴=输出值，Y 轴=频次。红色虚线=x=0 参考线。你该看什么 ：直方图是否完全在 X>0 区域 （无负值），以及标题中的 min 值是否>0。理想情况 ：直方图从 X=0.1 左右开始（最小值 0.1101），向右延伸到 3.2，标题 min>0。异常指示：若直方图延伸到 X<0，说明 ELU+1 实现错误（应该是 max(0,x)+min(0,exp(x)-1)+1，恒正）。

调节建议

无参数可调节。

为什么重要

这两个工具函数是线性注意力的基础设施 ------l2_normalize 保证数值稳定（防止 q/k 过大导致状态爆炸），elu_plus_one 提供非线性 phi 函数（增强表达能力）。在生产中，如果 l2_normalize 失败，状态矩阵会快速发散（Tab 1 的 ±706 就是没归一化的后果）；如果 elu_plus_one 输出负值，Delta Rule 的符号会混乱。这个 tab 是数值稳定性的基石。

Tab 16: Layer 形状

目的

验证 GatedLinearAttentionLayer 和 GatedDeltaNetLayer 两个封装层的输入输出形状：输入 (B,T,D) → 输出 (B,T,D)，可以直接堆叠到 Transformer 架构中。

设计思路

为什么这样设计实验 ：选表格（而非热图）是因为形状信息是离散的结构化数据。列出参数量是为了让读者了解两种 layer 的复杂度差异（GDN 额外有 gate_up/gate_down + beta_proj，参数量更多）。
想验证什么：
1. GLA Layer 输入 (2,5,16) → 输出 (2,5,16)。
2. GDN Layer 输入 (2,5,16) → 输出 (2,5,16)。
3. GDN 参数量 > GLA 参数量（因为多了 gate 和 beta 投影）。
希望读者学到什么：
1. 线性注意力层是即插即用的------输入输出同形，可直接替换标准注意力层。
2. GDN 比 GLA 参数量多，但提供了 Delta Rule 覆写能力。
希望从图上看到什么 ：基于代码逻辑推断：成功信号 ：表格显示 GLA 和 GDN 的输入/输出形状都是 (2,5,16)，GDN 参数量明显大于 GLA。失败信号：若输出形状≠输入形状，说明 layer 封装有 bug，无法堆叠。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

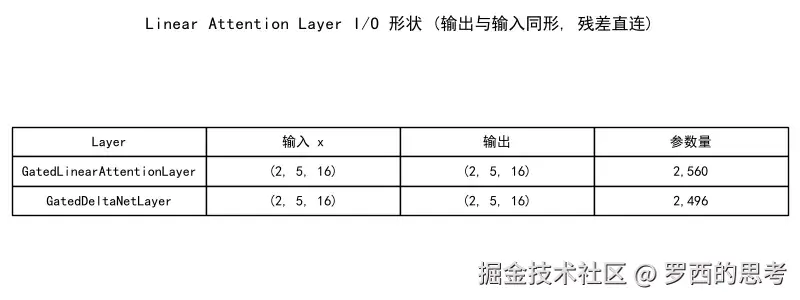

tab-16

布局：单图，4 列表格（Layer / 输入 x / 输出 / 参数量）。

表格：两行（GLA 和 GDN）。理想情况 ：两行的输入/输出都是 (2,5,16)，GDN 参数量 > GLA。异常指示：若输出形状≠(2,5,16)，说明 q/k/v 投影或 o_proj 维度错误。

调节建议

无参数可调节。

为什么重要

输入输出同形是层可堆叠性的前提 ------只有这样，线性注意力层才能像标准注意力层一样多层堆叠，形成深度网络。在生产中，这保证了 KDA/GLA/GDN 可以无缝替换 Transformer 中的注意力层，无需修改其他代码。如果输出形状≠输入形状，就需要额外的投影层，增加复杂度和参数量。

Tab 17: Layer 等价性

目的

验证 layer.forward 与手动逐 token 递推在数值上完全等价（max|diff| < 1e-6）。验证命题：GLA Layer 和 GDN Layer 的封装（包括 q/k/v 投影、step 循环、o_proj）与手写循环在浮点精度内一致。

设计思路

为什么这样设计实验 ：选 1×2 文字面板（而非热图）是因为验证结果是单值（max|diff|），用大字号文字+颜色最直接。GLA 和 GDN 分开验证，确保两种 layer 都正确。
想验证什么：
1. GLA Layer: max|diff| < 1e-6。
2. GDN Layer: max|diff| < 1e-6。
希望读者学到什么：
1. layer 封装没有引入额外误差------内部就是逐 token 调用 step 函数。
2. 这是单元测试的可视化------把测试断言变成图形。
希望从图上看到什么 ：成功信号 ：两个面板都显示绿色文字 "max|diff| = X.XXe-XX"（X<1e-6）和 "✓ 与手动递推完全一致"。失败信号：若显示红色或 diff>1e-5，说明 layer 封装与手动循环不一致，可能有 bug。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

tab-17

布局：1×2 双联图，每幅是文字面板（无坐标轴）。

左图 (GLA Layer) ：大号文字显示 max|diff| 值（绿色，<1e-6），下方 "✓ 与手动递推完全一致"。理想情况 ：绿色，diff<1e-6。异常指示：若红色或 diff>1e-5，说明 GLA layer 封装有 bug。
右图 (GatedDeltaNet Layer) ：同上。理想情况：绿色，diff<1e-6。

调节建议

无参数可调节。

为什么重要

这个 tab 是封装正确性的证明 ------layer.forward 看起来是"黑盒"，但实际上就是逐 token 调用 step 函数。如果两者不等价，说明封装层引入了 bug（如投影维度错误、状态初始化错误）。在生产中，这保证了高层 API 的可信性------用户可以放心使用 layer 而不必手写循环，且结果与手写完全一致。这也是 Tab 4（递推 vs 分块）的补充：Tab 4 验证算法等价性，Tab 17 验证封装等价性。

Tab 18: Gate 可学习

目的

验证 W_gate 是可训练的、data-dependent 的投影：不同输入产生不同 gate 值，且 W_gate 的梯度非零（可参与反向传播）。验证命题：gate 不是固定常数，而是随输入变化的可学习参数。

设计思路

为什么这样设计实验 ：选 1×3 三联热图（左=gate(x1)，中=gate(x2)，右=W_gate 梯度）是因为需要同时证明两件事：(1) gate 随输入变化（左 vs 中的差异），(2) W_gate 有梯度（右图非零）。用随机初始化的 layer + 反向传播（loss=layer(x2).sum()）是最小可复现的验证方式。
想验证什么：
1. gate(x1) 和 gate(x2) 的均值不同（0.0072 vs -0.0646），证明 gate 是 data-dependent。
2. W_gate 梯度的绝对值和 > 0（74.5770），证明可训练。
3. 左图和中图的热图模式不同（因为输入不同）。
希望读者学到什么：
1. gate 是输入的函数（通过 W_gate 投影），不是固定超参数。
2. W_gate 参与反向传播，可以通过训练自动学习最优的遗忘策略。
希望从图上看到什么 ：从 tab-20.webp（实际文件名是 tab-20，对应 Tab 18）可见，左图 (gate(x1)) ：绿色调热图，X 轴=特征维（0-32），Y 轴=样本/token（0-3），标题"mean=0.0072"，colorbar 范围 $-1.5, 1.0$ ，大部分区域为绿色（接近 0），有少量黄色（正值）和紫色（负值）条纹。中图 (gate(x2)) ：同样是绿色调热图，标题"mean=-0.0646"，模式与左图明显不同 （条纹位置不同），整体偏绿但色调略深（因为均值更负）。右图 (W_gate 梯度） ：红蓝色调热图（RdBu_r），X 轴=输入维（0-16），Y 轴=输出维（0-32），标题"sum=74.5770"，有明显的红色（正梯度）和蓝色（负梯度）方块，不是全白 （说明梯度非零）。成功信号 ：左图和中图的模式明显不同 （证明 data-dependent），右图有大量非零梯度 （证明可训练）。失败信号：若左图和中图完全一致，说明 gate 不依赖输入；若右图全白（梯度=0），说明 W_gate 无法训练。

UI 组件与参数影响

无参数，点击按钮直接运行。

输出图解读

tab-18

布局：1×3 三联热图。

左图 (gate(x1) 首样本， mean=0.0072) ：热图，colormap=viridis，X 轴=特征维度，Y 轴=token 步数（T=3）。你该看什么 ：颜色分布的模式（哪些维度是黄色高值、哪些是紫色低值）。理想情况：有明显的黄紫交替条纹，说明 gate 在不同维度有不同值。
中图 (gate(x2) 首样本， mean=-0.0646) ：同左图布局。你该看什么 ：与左图的模式差异 ------条纹位置是否不同。理想情况 ：模式明显不同（因为输入 x2≠x1），mean 值不同（-0.0646 ≠ 0.0072）。异常指示：若两图完全一致，说明 gate 不依赖输入（bug）。
右图 (W_gate 梯度， sum=74.5770) ：热图，colormap=RdBu_r，X 轴=输入维度，Y 轴=输出维度。你该看什么 ：是否有大量非零的红色和蓝色方块 （正梯度和负梯度）。理想情况 ：梯度图呈现明显的红蓝分布，sum 值显著大于 0（74.5770）。异常指示：若梯度图全白（或全黑），说明梯度=0，W_gate 无法训练。

调节建议

无参数可调节。

为什么重要

这个 tab 证明了 gate 是模型的可学习组件 ，不是手工设计的超参数。在生产中，这意味着 KDA/GLA/GDN 可以通过训练自动学习每个通道的遗忘策略 ------某些通道学习"快速遗忘"（gate 接近 0），某些通道学习"长期保留"（gate 接近 1），无需人工调参。如果 gate 不可学习（固定常数），模型的表达能力会大幅降低，无法适应不同任务的需求。这也是 KDA 相对传统线性注意力的核心优势------门控机制的引入让模型有了"学习如何记忆"的能力。

0x03 总结

3.1 Tab 逻辑关系图

yaml 复制代码

┌─────────────────────────────────────────────────────────────┐
│  基础机制 (Tab 1-2): 6 种 step 对比 + KDA 状态演化           │
│  ├─ Tab 1: 输出层面 → 展示 6 种变体的幅度差异 (±706 vs ±0.25)│
│  └─ Tab 2: 状态层面 → 展示 S 矩阵的动态重构 (v1 vs v2)       │
├─────────────────────────────────────────────────────────────┤
│  核心原理 (Tab 3, 10, 11, 12): 门控/覆写/混合/GLA 对比       │
│  ├─ Tab 3: v1 vs v2 门控曲线 (数学函数)                      │
│  ├─ Tab 10: DeltaNet 覆写 (Hello World, out=0.2)            │
│  ├─ Tab 11: Vanilla 混合 (对照, out=5.0)                    │
│  └─ Tab 12: GLA vs DeltaNet (混合 vs 覆写, 1.30 vs 0.20)    │
├─────────────────────────────────────────────────────────────┤
│  工程实现 (Tab 4, 9, 16, 17): 等价性/维度/Layer 封装         │
│  ├─ Tab 4: 递推 vs 分块 (⚠️ 当前有 bug, max_diff=0.81)      │
│  ├─ Tab 9: 维度流转 (统一 I/O 约定)                          │
│  ├─ Tab 16: Layer 形状 (输入输出同形)                        │
│  └─ Tab 17: Layer 等价性 (封装 == 手动循环)                  │
├─────────────────────────────────────────────────────────────┤
│  能力边界 (Tab 5, 6, 7, 8): 容量/参数/位置/反方              │
│  ├─ Tab 5: 失败 Case (容量瓶颈, 旧值被覆写)                  │
│  ├─ Tab 6: 参数敏感性 (alpha/beta 扫描)                      │
│  ├─ Tab 7: 位置衰减 (为什么不需要 RoPE)                      │
│  └─ Tab 8: 反方观点 (序列依赖 + 容量极限)                    │
├─────────────────────────────────────────────────────────────┤
│  数值保障 (Tab 13, 14, 15, 18): 约束/兼容/工具/可学习        │
│  ├─ Tab 13: KDA v2 alpha 有界 (0.0067, 1.0)                 │
│  ├─ Tab 14: KDA v1 向后兼容 (byte-identical)                │
│  ├─ Tab 15: 工具函数 (l2_norm, elu_plus_one)                │
│  └─ Tab 18: Gate 可学习 (data-dependent + 可反传)            │
└─────────────────────────────────────────────────────────────┘

3.2 读者应该带走的核心认知

线性注意力的本质是"状态压缩" ：把变长历史压缩进固定大小的 S ∈ R^(Dk×Dv)，用 O(1) 内存换 O(T) 内存（Tab 8 右图），但代价是容量瓶颈（Tab 5）。
Delta Rule 是"覆写器"，纯加性是"累加器" ：同一输入下，DeltaNet 输出 0.2（覆写），Vanilla Linear 输出 5.0（累加），GLA 输出 1.3（衰减+累加）------三种机制产生完全不同的动力学（Tab 10/11/12）。
KDA v2 的 g_min 下界是数值稳定的关键：v1 的 alpha 可逼近 0（完全遗忘），v2 被硬性约束在 (0.0067, 1) 内（Tab 13），保证极端输入下不会出现 NaN 或状态爆炸（Tab 2 对比）。
KDA 不需要 RoPE，因为衰减因子就是位置编码：不同通道可以独立学习衰减率 γ（Tab 7 右图），实现"多时间尺度记忆"------慢衰减通道记长程，快衰减通道记局部，比 RoPE 的全局统一频率更灵活。
统一 I/O 约定 + Layer 封装等价性是工程可组合性的基础 ：6 种 step 函数共享 S(B,H,Dk,Dv), q/k(B,H,Dk), v(B,H,Dv) 接口（Tab 9），layer.forward 与手动循环数值等价（Tab 17），保证了线性注意力家族可以作为可插拔模块自由替换。

TransFormer-封面

0xFF 参考

本文使用 markdown.com.cn 排版
