【STM8S】STM8S之多个自定义LED

本文最后修改时间：2018年10月30日 18:48

一、本节简介

本文介绍STM8S系列如何编写多个自定义LED的控制。

二、实验平台

编译软件：IAR for STM8 1.42.2

硬件平台：stm8s003f3p6开发板

仿真器：ST-LINK

库函数版本：V2.0.0

1）作者：甜甜的大香瓜

2）声明：喝水不忘挖井人，转载请注明出处。

3）纠错/业务合作：[email protected]

4）香瓜嵌入式之STM8/STM32群：164311667

5）本文出处：原创连载资料《简单粗暴学STM8和STM32》

6）完整开源资料下载地址（电脑端打开）：opengua.taobao.com

四、实验前提

1、在进行本文步骤前，请先阅读以下章节：

1）《简单粗暴学STM8和STM32》的"第一章和第三章"章节。

2、在进行本文步骤前，请先实现以下章节：

1）《简单粗暴学STM8和STM32》的《STM8S之内外部16M晶振》。

五、基础知识

暂无

六、硬件原理

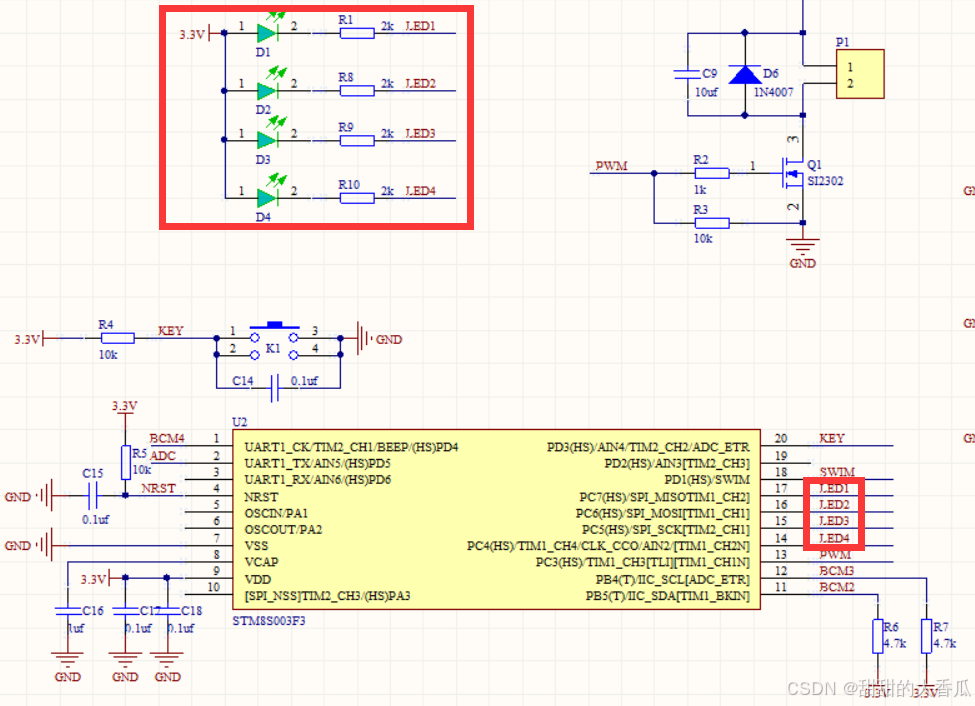

上图可知led灯与引脚对应关系，以及引脚低电平时亮灯、高电平时灭灯。

七、实验步骤

1 、工程中添加自己写的LED驱动

1 ）写一个LED驱动GUA_Led.c（存放在工程的USER文件夹中）

|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| //********************************************************************** //name: GUA_Led.c //introduce: LED驱动 //author: 甜甜的大香瓜 //email: [email protected] //QQ group: 香瓜单片机之STM8/STM32(164311667) //shop: opengua.taobao.com //changetime: 2019.08.03 //********************************************************************** #include "stm8s.h" #include "GUA_Led.h" //********************************************************************** //name: GUA_Led_Control //introduce: LED控制 //parameter: nGUA_Led_Control:GUA_Led_CONTROL_ON or GUA_Led_CONTROL_OFF //return: none //author: 甜甜的大香瓜 //email: [email protected] //QQ group: 香瓜单片机之STM8/STM32(164311667) //shop: opengua.taobao.com //changetime: 2019.08.03 //********************************************************************** void GUA_Led_Control(GUA_U8 nGUA_Led,GUA_U8 nGUA_Led_Control) { switch(nGUA_Led) { //LED1 case GUA_LED1: { //开灯 if(nGUA_Led_Control == GUA_LED_CONTROL_ON) { GPIO_WriteLow(GUA_LED1_PORT, GUA_LED1_PIN); } //关灯 else { GPIO_WriteHigh(GUA_LED1_PORT, GUA_LED1_PIN); } break; } //LED2 case GUA_LED2: { //开灯 if(nGUA_Led_Control == GUA_LED_CONTROL_ON) { GPIO_WriteLow(GUA_LED2_PORT, GUA_LED2_PIN); } //关灯 else { GPIO_WriteHigh(GUA_LED2_PORT, GUA_LED2_PIN); } break; } //LED3 case GUA_LED3: { //开灯 if(nGUA_Led_Control == GUA_LED_CONTROL_ON) { GPIO_WriteLow(GUA_LED3_PORT, GUA_LED3_PIN); } //关灯 else { GPIO_WriteHigh(GUA_LED3_PORT, GUA_LED3_PIN); } break; } //LED4 case GUA_LED4: { //开灯 if(nGUA_Led_Control == GUA_LED_CONTROL_ON) { GPIO_WriteLow(GUA_LED4_PORT, GUA_LED4_PIN); } //关灯 else { GPIO_WriteHigh(GUA_LED4_PORT, GUA_LED4_PIN); } break; } //LED1 default:break; } } //********************************************************************** //name: GUA_Led_Init //introduce: 继电器初始化 //parameter: none //return: none //author: 甜甜的大香瓜 //email: [email protected] //QQ group: 香瓜单片机之STM8/STM32(164311667) //shop: opengua.taobao.com //changetime: 2019.08.03 //********************************************************************** void GUA_Led_Init(void) { //LED初始化 GPIO_Init(GUA_LED1_PORT, GUA_LED1_PIN, GUA_LED1_MODE); GPIO_Init(GUA_LED2_PORT, GUA_LED2_PIN, GUA_LED2_MODE); GPIO_Init(GUA_LED3_PORT, GUA_LED3_PIN, GUA_LED3_MODE); GPIO_Init(GUA_LED4_PORT, GUA_LED4_PIN, GUA_LED4_MODE); } |

2 ）写一个LED驱动头文件GUA_Led.h（存放在工程的USER文件夹中）

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| //********************************************************************** //name: GUA_Led.h //introduce: LED驱动的头文件 //author: 甜甜的大香瓜 //email: [email protected] //QQ group: 香瓜单片机之STM8/STM32(164311667) //shop: opengua.taobao.com //changetime: 2019.08.03 //********************************************************************** #ifndef GUA_LED_H #define GUA_LED_H /*********************宏定义************************/ //类型宏 #ifndef GUA_C typedef char GUA_C; #endif #ifndef GUA_U8 typedef unsigned char GUA_U8; #endif #ifndef GUA_8 typedef signed char GUA_8; #endif #ifndef GUA_U16 typedef unsigned short GUA_U16; #endif #ifndef GUA_16 typedef signed short GUA_16; #endif #ifndef GUA_U32 typedef unsigned long GUA_U32; #endif #ifndef GUA_32 typedef signed long GUA_32; #endif #ifndef GUA_U64 typedef unsigned long long GUA_U64; #endif #ifndef GUA_64 typedef signed long long GUA_64; #endif //LED引脚宏 #define GUA_LED1_PORT GPIOC #define GUA_LED1_PIN GPIO_PIN_7 #define GUA_LED1_MODE GPIO_MODE_OUT_PP_HIGH_FAST #define GUA_LED2_PORT GPIOC #define GUA_LED2_PIN GPIO_PIN_6 #define GUA_LED2_MODE GPIO_MODE_OUT_PP_HIGH_FAST #define GUA_LED3_PORT GPIOC #define GUA_LED3_PIN GPIO_PIN_5 #define GUA_LED3_MODE GPIO_MODE_OUT_PP_HIGH_FAST #define GUA_LED4_PORT GPIOC #define GUA_LED4_PIN GPIO_PIN_4 #define GUA_LED4_MODE GPIO_MODE_OUT_PP_HIGH_FAST //LED序号宏 #define GUA_LED1 0 #define GUA_LED2 1 #define GUA_LED3 2 #define GUA_LED4 3 //LED开关控制宏 #define GUA_LED_CONTROL_ON 0 #define GUA_LED_CONTROL_OFF 1 /*********************外部函数声明************************/ void GUA_Led_Control(GUA_U8 nGUA_Led,GUA_U8 nGUA_Led_Control); void GUA_LED_Init(void); #endif |

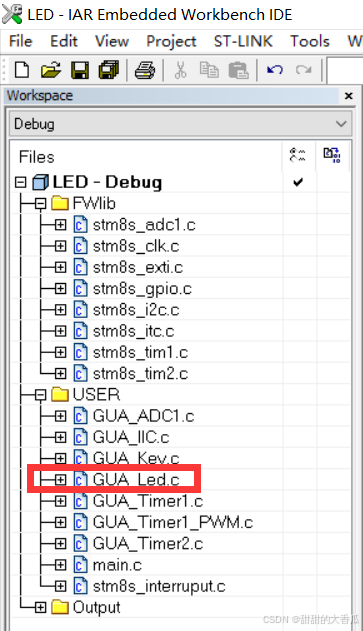

3 ）工程中添加GUA_Led.c

4 ）添加驱动的路径

|----------------------|
| $PROJ_DIR$ \..\USER |

注意USER文件夹是与"Project"、"FWlib"文件夹同级的自定义文件，用于存放香瓜写的代码。

3 、添加库的驱动

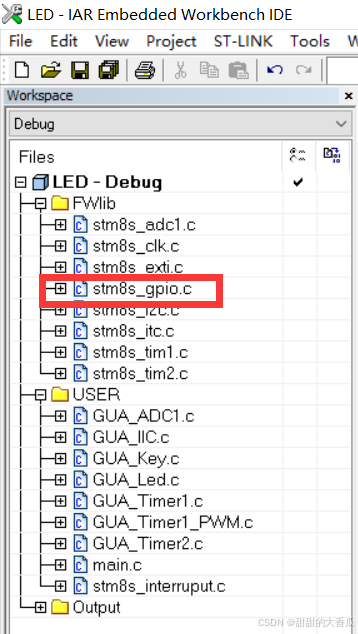

1 ）添加库的驱动文件

2 ）添加库的驱动头文件（stm8s_conf.h中）

|-------------------------|
| #include "stm8s_gpio.h" |

3 、应用层中调用

1 ）添加头文件（main.c中）

|----------------------|
| #include "GUA_Led.h" |

2 ）添加初始化（main.c的main函数中）

|----------------------------|
| //LED控制初始化 GUA_Led_Init(); |

3 ）添加测试代码（main.c的main函数中）

八、注意事项

暂无

九、实验结果

会依次点亮板子的LED1~LED4，然后又依次熄灭LED1~LED4。

因此，实验成功。
