GD32 ISP下载程序(串口烧录)

一、下载烧录软件

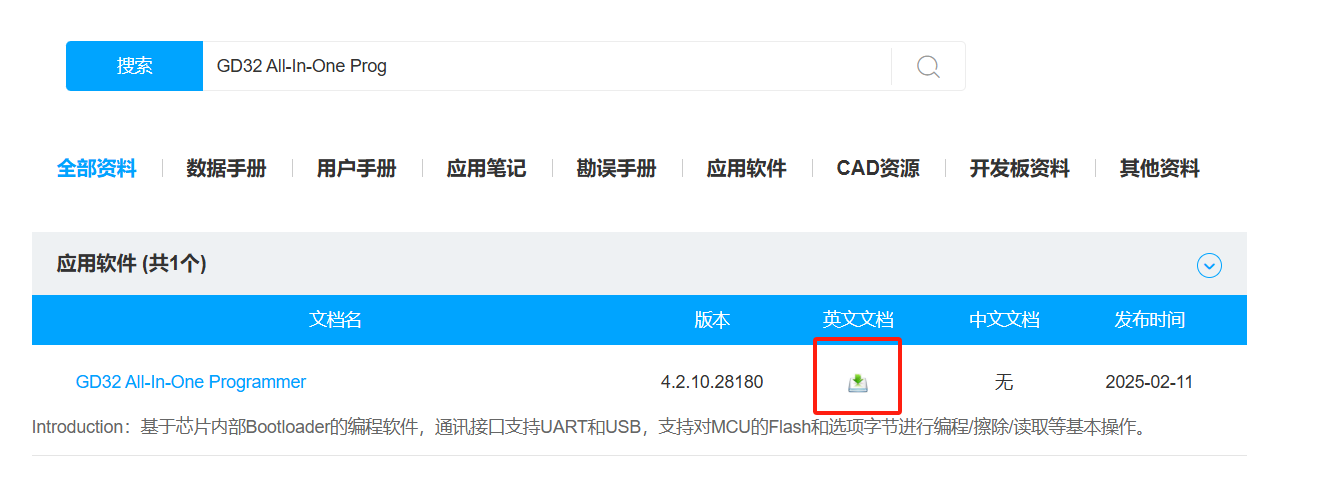

下载地址兆易创新GigaDevice-资料下载兆易创新GD32 MCUhttps://www.gd32mcu.com/cn/download?kw=GD32+All-In-One+Programmer&lan=cn

二、使用USB转串口连接GD32开发板

这里使用GD32E230C8T6为例:

GD32E230C8T6 USB 转串口模块 说明
PA9(USART0_TX) RXD 串口接收
PA10(USART0_RX) TXD 串口发送
GND GND 共同地
BOOT0 → VCC(3.3V) - 进入 ISP 模式
NRST(复位) 按键/接地 复位后进入 ISP

三、下载流程

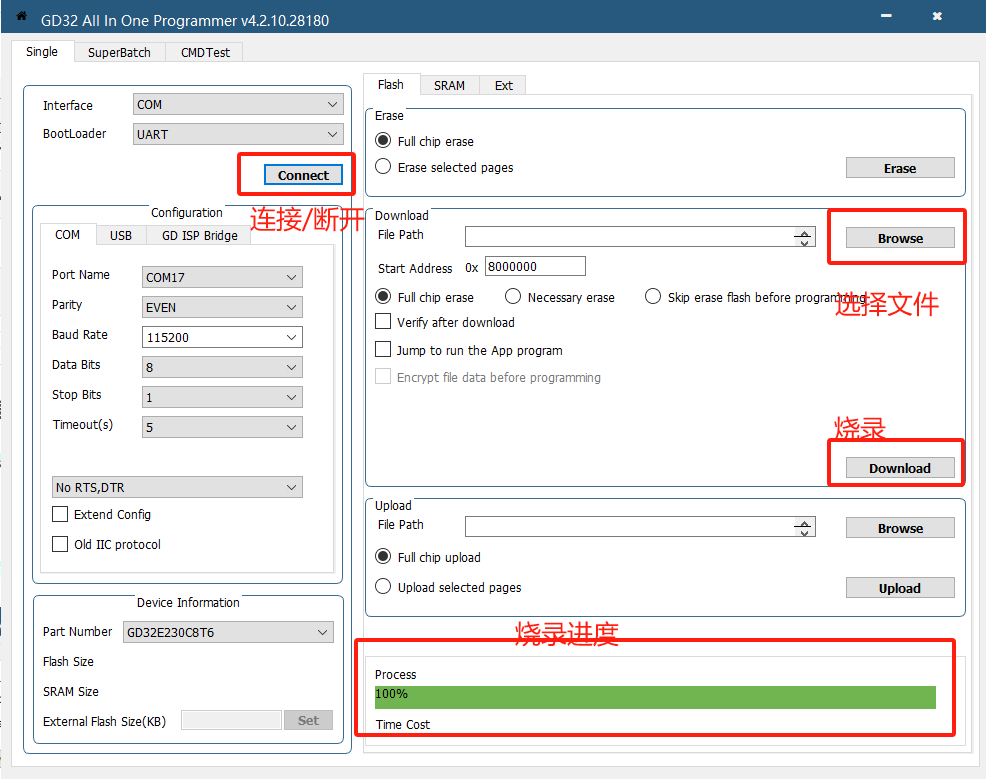

1、打开烧录程序GD32AllInOneProgrammer.exe,如图,默认波特率是115200:

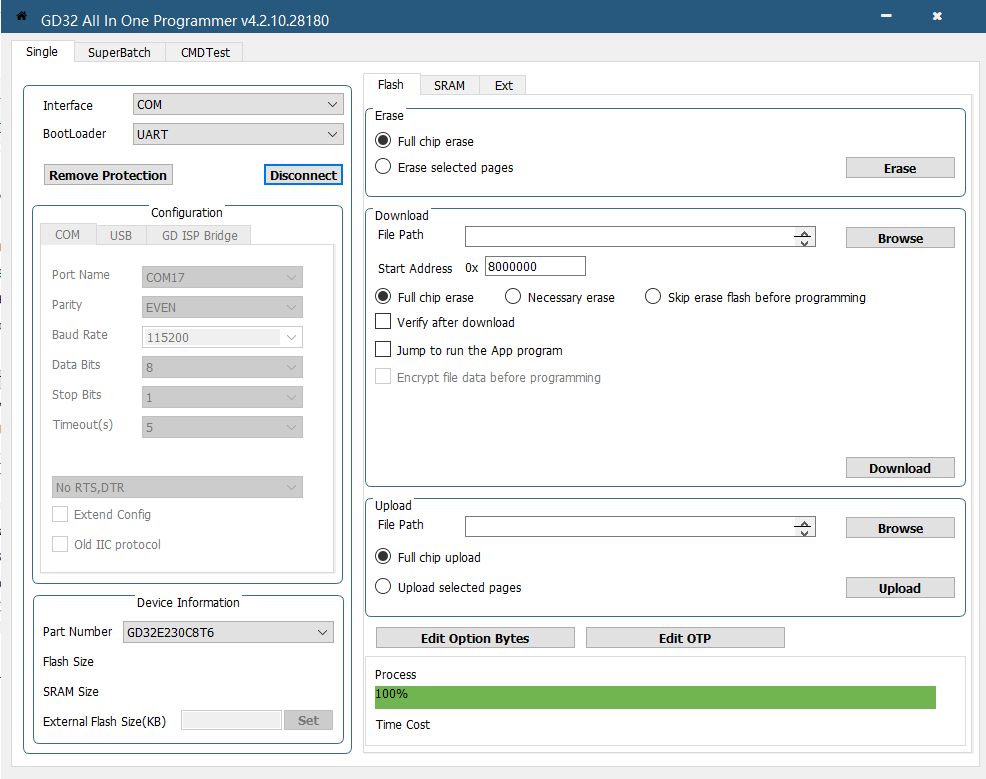

2、重启开发板,使BOOT0上拉,点击Connect连接,连接成功后如下图:

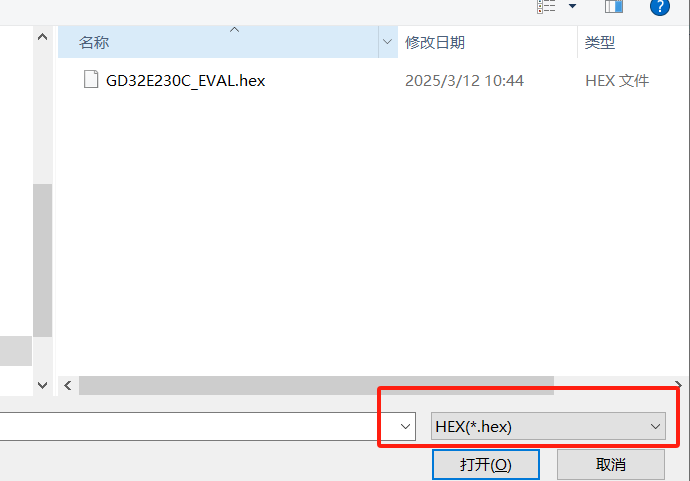

3、在Download中点击Browse选择烧录文件(.bin或.hex)

4、 点击Download按钮等待下载完成即可。
