WPF设计学习记录滴滴滴2

weixin_535455792025-04-03 11:43
XML 复制代码
    <Grid>
        <TextBox Text=" Hello World!" FontSize="48"></TextBox>
        <TextBlock Text="WPF学习网"
                   Margin="0 50 0 0"
                   FontSize="48"
                   HorizontalAlignment="Center"
                   VerticalAlignment="Center"/>
    </Grid>
XML 复制代码
<!-- 根容器：网格布局容器，默认无行列定义时子元素叠加在左上角 -->
<Grid>
    <!-- 可编辑文本框控件
         Text属性首字符含空格将显示为" Hello World!"
         FontSize设置超大48px字号 -->
    <TextBox Text=" Hello World!"
             FontSize="48"/>

    <!-- 静态文本显示控件
         Margin设置上边距50设备无关单位（其他方向为0）
         双重对齐组合实现居中偏移效果
         FontSize与TextBox保持字号一致 -->
    <TextBlock Text="WPF学习网"
               Margin="0 50 0 0"
               FontSize="48"
               HorizontalAlignment="Center"  <!-- 水平居中于Grid -->
               VerticalAlignment="Center"/>   <!-- 垂直居中后受Margin影响下移50单位 -->

    <!-- 布局特性说明 -->
    <!-- 1.元素叠加：TextBox（先声明）在下层，TextBlock在上层
        2.坐标计算：TextBlock最终坐标为（水平居中，Grid高度/2 + 50）
        3.单位系统：1单位=1/96英寸，实际像素根据屏幕DPI自动换算 -->
</Grid>

<!-- 扩展优化建议（实际开发可取消注释使用） -->
<!--
<Grid.RowDefinitions>   <!-\- 行定义避免元素重叠 -\->
    <RowDefinition Height="Auto"/>
    <RowDefinition Height="*"/>
</Grid.RowDefinitions>
<TextBox Grid.Row="0" VerticalAlignment="Top"/>
-->

一、容器结构解析

XML 复制代码
<Grid>  <!-- WPF基础布局容器，默认创建单行单列的无约束布局区域 -->
    <Button x:Name="button"/>  <!-- 声明名为button的可交互控件 -->
</Grid>
  • Grid特性 ：作为根容器时自动填充父级窗口，未定义RowDefinitions/ColumnDefinitions时，所有子元素默认叠加在左上角（0,0）单元格
  • 命名规范 ：x:Name="button"遵循C#变量命名规则，实际生成后台代码字段private Button button;

二、核心元素详解

  1. 按钮基础属性
    • 默认尺寸 ：未设置Width/Height时根据内容自动扩展，最小尺寸为系统默认按钮大小（约75x23设备无关单位）
    • 交互状态：默认具有悬停/点击的视觉反馈（Windows主题样式）
    • 内容模型 ：继承ContentControl，支持嵌入文本/图像/自定义控件（当前未设置Content属性时显示为空按钮）

布局扩展特性

XML 复制代码
<!-- 等效完整声明（自动补全的默认值） -->
<Button HorizontalAlignment="Stretch"
        VerticalAlignment="Stretch"
        Margin="0"
        Padding="0"
        Visibility="Visible"/>
  • 对齐方式 ：双Stretch使按钮默认填满Grid单元格（但因Grid未定义行列约束，实际表现为填满整个窗口）

三、代码关联体系

  1. 后台访问逻辑
cs 复制代码
// 通过名称直接访问控件（需确保InitializeComponent()已执行）
button.Content = "点击我";  // 动态设置按钮文本
button.Click += (s,e) => MessageBox.Show("交互触发");  // 事件绑定

五、优化建议

  1. 布局优化
cs 复制代码
<Grid>
    <Button Content="确认"
            Width="120"
            Height="40"
            HorizontalAlignment="Center"
            VerticalAlignment="Center"/>
</Grid>

一、代码结构图解

cs 复制代码
Task.Factory.StartNew(() =>            // [1] 创建新任务
{
    Task.Delay(3000).Wait();           // [2] 同步阻塞3秒
    button.Dispatcher.Invoke(() =>     // [3] 跨线程访问UI控件
    {
        button.Content = "www.wpfsoft.com";   // [4] 修改按钮内容
    });
});
cs 复制代码
// 更优方案（异步非阻塞）：
await Task.Delay(3000).ConfigureAwait(false);

四、跨技术体系对比

技术 线程模型 验证方式 异常类型
WPF DispatcherObject VerifyAccess InvalidOperationException
Windows Forms Control.InvokeRequired Invoke/BeginInvoke InvalidOperationException
ASP.NET Core 无固有约束 无 跨线程访问可能静默失败

三、框架级应用范式

1. WPF控件继承体系

  • 强制约束 ：所有可视化元素（UIElement/FrameworkElement）均派生自 DispatcherObject
  • 设计时验证 ：Visual Studio 在 XAML 热重载时自动调用 VerifyAccess() 防止跨线程污染
cs 复制代码
<Image
    Source="sampleImages\1429.jpg"
    Width="150" Height="150" HorizontalAlignment="Left" Margin="0,142,0,143">
    <Image.Clip>
        <EllipseGeometry
            RadiusX="100"
            RadiusY="75"
            Center="100,75"/>
    </Image.Clip>
</Image>

一、形象化理解------给图片"戴面具"

这段代码就像给一张方形照片戴了个椭圆形面具，只露出面具形状的部分。我们分解这个"变装秀"的步骤：

  1. 准备照片
    • 相册里选图：Source="sampleImages\1429.jpg" （就像从手机相册选择1429号照片）
    • 设定相框尺寸：Width="150" Height="150"（把照片装进150x150像素的方形相框）
  2. 摆放位置
    • 靠左对齐：HorizontalAlignment="Left"（把相框贴在手机屏幕最左边）
    • 留白间距：Margin="0,142,0,143"（上下各留142和143像素空白，像相框挂在墙上留出的空间）
  3. 制作面具
    • 剪裁工具：<Image.Clip>（拿出剪刀准备裁剪）
    • 椭圆形模具：<EllipseGeometry>（用椭圆模具盖在照片上）
      • 横向半径100：RadiusX="100"（椭圆左右延伸100像素）
      • 纵向半径75：RadiusY="75"（椭圆上下延伸75像素）
      • 中心点定位：Center="100,75"（把模具中心对准照片的（100,75）坐标点）

三、参数调整指南

参数名称 类比操作 效果变化示例
RadiusX=200 拉宽椭圆模具 横向拉长成胶囊形状
RadiusY=150 增高椭圆模具 变成标准圆形（需Width/Height=300）
Center="75,75" 将模具中心移到图片正中央 完整显示图片中心区域
删除Clip代码块 摘掉面具 恢复显示完整方形图片
cs 复制代码
        <Image Height="150" Width="200" Source="sampleImages\1429.jpg" >
            <Image.OpacityMask>
                <ImageBrush ImageSource="sampleImages\1429.jpg"></ImageBrush>
            </Image.OpacityMask>
        </Image>

一、功能类比（厨房烹饪视角）

这段代码相当于用「同一食材做滤网」的视觉魔术：

  1. 食材准备
    • 主食材：Source="sampleImages\1429.jpg" （选取名为1429的图片作为原料）
    • 模具尺寸：Width="200" Height="150"（将图片装进200x150像素的矩形餐盘）
  2. 滤网制作
    • 滤网材质：OpacityMask（制作一个透明滤镜）
    • 滤网图案：ImageBrush使用同源图片（用同样的食材制作滤网孔洞）
  3. 最终效果
    相当于把同一张照片打印在半透明薄膜上，再覆盖在原图上，通过照片本身的明暗度控制透明度（亮部更清晰，暗部更透明）

一、层次结构示意图

cs 复制代码
graph TD
    A[DispatcherObject] --> B[DependencyObject]
    B --> C[Visual]
    C --> D[UIElement]
    D --> E[FrameworkElement]

二、核心类通俗解析

1. DispatcherObject（调度员）
  • 核心职能：线程通行证
  • 生活类比 ：建筑工地门禁系统
    • 只有持有许可证（Dispatcher关联线程）的工人才能进入施工现场
    • 检查机制：CheckAccess=保安查证，VerifyAccess=安检门禁
  • 开发场景：当后台线程试图修改UI元素的Text属性时，系统会像安检报警一样抛出异常
2. DependencyObject（属性容器）
  • 核心职能：动态属性网络
  • 生活类比 ：智能楼宇水电管网
    • 支持值继承：像中央空调系统自动传递温度设置
    • 属性优先级：紧急消防通道（本地值）优先于普通走廊（默认值）
  • 典型应用 ：实现数据绑定<TextBox Text="{Binding Name}"/>时自动创建属性关联管道
3. Visual（视觉基元）
  • 核心职能：图形渲染引擎
  • 生活类比 ：建筑混凝土框架
    • 提供基础绘图能力：像承重墙和楼板构成建筑骨架
    • 支持变换操作：相当于楼体旋转平移的BIM模型
  • 优化技巧 ：通过DrawingVisual实现万级图元的高效渲染（如地图GIS系统）
4. UIElement（交互基类）
  • 核心职能：人机交互中枢
  • 生活类比 ：精装房功能系统
    • 输入响应：类似智能家居的触摸屏控制面板
    • 布局测量：自动计算家具摆放的最佳空间规划
    • 事件路由：火灾报警的"冒泡"传递机制（从房间到整栋楼）
  • 实战案例 ：实现拖拽排序时需重写OnMouseMove和OnMouseUp
5. FrameworkElement（完整控件）
  • 核心职能：商业级UI组件
  • 生活类比 ：配备全套智能系统的现代公寓
    • 数据绑定：自动同步室内温湿度到物业中控台
    • 样式模板：通过装修设计图（XAML样式）快速复制房间风格
    • 资源管理：集中式水电表（ResourceDictionary）控制能耗
  • 扩展开发 ：创建自定义图表控件时应继承此类，并添加DependencyProperty

三、协同工作流程示例

场景：用户点击按钮更新数据

  1. 输入检测 （UIElement层）
    • 触控信号 → 路由事件 → 命中测试
  2. 属性更新 （DependencyObject层）
    • 数据变更 → 依赖属性通知 → 绑定目标刷新
  3. 线程调度 （DispatcherObject层）
    • 后台数据 → Dispatcher.Invoke → 安全更新UI
  4. 视觉刷新 （Visual层）
    • 脏矩形检测 → 合成器更新 → 屏幕重绘
  5. 样式应用 （FrameworkElement层）
    • 条件触发器 → 动态换肤 → 动画播放

四、开发选型指南

需求场景 推荐基类 优势体现
高性能图形渲染 Visual 绕过布局系统，直接操作绘图上下文
轻量级自定义控件 UIElement 仅需基础交互和布局能力
商业级复杂组件 FrameworkElement 完整支持样式/绑定/资源等特性
跨线程UI操作 DispatcherObject 强制线程安全检查机制
动态属性系统扩展 DependencyObject 依赖属性自动通知和值继承

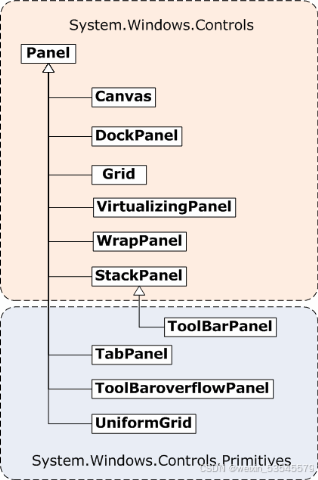

控件名称 布局方式
Grid 网格，根据自定义行和列来设置控件的布局
StackPanel 栈式面板，包含的元素在竖直或水平方向排成一条直线
WrapPanel 自动折行面板，包含的元素在排满一行后，自动换行
DockPanel 泊靠式面板，内部的元素可以选择泊靠方向
UniformGrid 网格，UniformGrid就是Grid的简化版，每个单元格的大小相同
Canvas 画布，内部元素根据像素为单位绝对坐标进行定位
Border 装饰的控件，此控件用于绘制边框及背景，在Border中只能有一个子控件

WPF 七大核心布局控件全解析

一、网格布局双雄
  1. Grid

    • 核心功能 ：创建类似Excel的多行多列布局，支持行列尺寸的绝对/比例/自适应三种模式

    • 开发场景 ：
      ✔ 登录窗口（用户名/密码输入框+按钮的2x2网格）
      ✔ 数据仪表盘（多图表区块的复杂嵌套）

    • 技巧 ：

      XML 复制代码
      <Grid.ColumnDefinitions>
    <ColumnDefinition Width="Auto"/>  <!-- 自适应内容 -->
    <ColumnDefinition Width="2*"/>    <!-- 比例分配剩余空间 -->
    <ColumnDefinition Width="200"/>   <!-- 固定像素 -->
</Grid.ColumnDefinitions>

    • UniformGrid

      • 独有特性：所有单元格等宽等高，自动填充子元素
      • 实战应用 ：
        ✔ 棋盘游戏界面（围棋/象棋的8x8等距格子）
        ✔ 缩略图展示墙（图片等比例平铺）
二、自由布局与流式布局
  1. Canvas
    • 绝对定位 ：通过Canvas.Left和Canvas.Top精确控制坐标
    • 典型用例 ：
      ✔ 流程图设计器（拖拽连接线）
      ✔ 游戏角色移动（通过代码动态修改坐标）
    • 性能警告 ：超过500个动态元素时需启用CacheMode="BitmapCache"
  2. StackPanel
    • 线性排列 ：通过Orientation属性切换水平/垂直堆叠
    • 设计模式 ：
      ✔ 导航菜单栏（水平排列按钮）
      ✔ 聊天消息列表（垂直滚动消息框）
    • 布局陷阱 ：内容过长会导致溢出，需配合ScrollViewer使用
三、智能空间分配
  1. DockPanel

    • 停靠策略 ：通过DockPanel.Dock控制子元素吸附方向

    • 经典布局 ：

      XML 复制代码
      <DockPanel LastChildFill="True">
    <Menu DockPanel.Dock="Top"/>     <!-- 顶部菜单 -->
    <StatusBar DockPanel.Dock="Bottom"/> <!-- 底部状态栏 -->
    <MainContent/> <!-- 自动填充剩余区域 -->
</DockPanel>

      进阶技巧 ：LastChildFill="False"时需手动设置每个元素的Dock属性

    • WrapPanel

      • 流式布局 ：自动换行/列排列，支持Orientation控制方向
      • 现代应用 ：
        ✔ 文件管理器图标视图
        ✔ 电商商品标签云（关键词自动换行）
      • 响应式设计 ：结合ItemWidth/ItemHeight实现自适应网格效果
四、内容切换容器
  1. TabControl
    • 多视图管理 ：通过TabItem实现卡片式界面切换
    • 企业级方案 ：
      ✔ 系统设置模块（分网络/显示/安全等标签页）
      ✔ 数据分析平台（多数据集对比视图）
    • 样式改造 ：通过重写ControlTemplate实现Chrome风格标签页
XML 复制代码
<TabControl.ItemContainerStyle>
    <Style TargetType="TabItem">
        <Setter Property="HeaderTemplate">
            <DataTemplate>
                <TextBlock Text="{Binding}" FontWeight="Bold"/>
            </DataTemplate>
        </Setter>
    </Style>
</TabControl.ItemContainerStyle>

布局选择决策树（2025版）

  1. 需要绝对定位吗？ → Canvas
  2. 要求行列精确控制？ → Grid
  3. 等尺寸元素平铺？ → UniformGrid/WrapPanel
  4. 构建顶部菜单/侧边栏？ → DockPanel
  5. 处理动态数据列表？ → StackPanel+虚拟化面板
XML 复制代码
<Button Content="WPF中文网1" Panel.ZIndex="3" Margin="20 40 60 80"></Button>
<Button Content="WPF中文网2" Panel.ZIndex ="1" Margin="40 80 60 40"></Button>

一、效果类比（办公室便签墙）

想象两个彩色便签贴在白板上：

  1. 黄色便签（WPF中文网1）
    • 定位规则：距离左边20cm，顶部40cm，右边留空60cm，底部留空80cm
    • 叠放层级：贴在第三层（下方可能已有其他便签）
  2. 蓝色便签（WPF中文网2）
    • 定位规则：距离左边40cm，顶部80cm，右边留空60cm，底部留空40cm
    • 叠放层级：贴在第一层（容易被上层覆盖）

二、参数拆解指南

属性 便签1值 便签2值 实际作用
Panel.ZIndex 3 1 数字大的便签会覆盖小的（类似Photoshop图层）
Margin左 20像素 40像素 控制距离父容器左侧的空隙
Margin上 40像素 80像素 控制垂直方向的起始位置
Margin右 60像素 60像素 右侧保留空间（不影响实际位置）
Margin下 80像素 40像素 底部保留空间（常用于响应式布局）

动态调整技巧

cs 复制代码
// 代码控制按钮层级
Panel.SetZIndex(button1, 5);  // 点击时提升层级

WPF六大布局面板全解析

一、核心布局逻辑类比

想象你在布置一间智能会议室，不同面板对应不同的家具摆放策略：

  1. Grid（网格） → 可伸缩的磁性白板
    • 用隐形线分割为行列，每个控件像便利贴吸附在格子中
    • 支持动态调整：若某列内容变多，相邻列自动压缩（比例模式）
    • 经典场景：企业级数据仪表盘（多个图表区块精准对齐）
  2. StackPanel（堆叠） → 文件柜文件夹
    • 垂直方向像堆叠的A4纸，水平方向像并列的档案盒
    • 设计陷阱 ：内容过多时像塞满的抽屉无法关闭，需搭配ScrollViewer
    • 现代应用：手机端设置菜单（单列垂直滚动布局）
  3. WrapPanel（流式） → 智能书架
    • 书本放满一层自动换行，类似Kindle电子书列表
    • 响应式特性：窗口缩小时，图标自动重排避免溢出
    • 创新用法：物联网设备管理界面（动态生成的设备卡片流）
二、专业级布局工具
  1. DockPanel（停靠） → 模块化办公区
    • 通过DockPanel.Dock属性实现：
      • 顶部嵌入LED显示屏（工具栏）
      • 底部固定打卡机（状态栏）
      • 侧边悬挂白板（导航菜单）
    • 企业级方案：VS 2025的IDE界面布局（代码区填满剩余空间）
  2. Canvas（画布） → 建筑师蓝图
    • 用Canvas.Left="100"和Canvas.Top="50"精准定位
    • 性能警告 ：超过500个动态元素需启用CacheMode="BitmapCache"
    • 前沿应用：AR眼镜设计工具（三维坐标定位虚拟元件）
  3. VirtualizingStackPanel（虚拟堆叠） → 无限卷轴
    • 仅渲染可视区域内容，万级数据列表流畅滚动
    • 优化技巧 ：结合.NET 9的LazyLoading实现按需加载
    • 商业案例：证券交易所实时行情列表（每秒更新千条数据）
三、布局选择决策树
  1. 需要绝对定位？ → Canvas
  2. 处理大数据列表？ → VirtualizingStackPanel
  3. 构建企业级界面？ → Grid + DockPanel组合
  4. 移动端适配？ → StackPanel + WrapPanel响应式
  5. 创意设计？ → Canvas + Blend几何变换
XML 复制代码
<Grid>
    <Grid.ColumnDefinitions>
        <ColumnDefinition/>
        <ColumnDefinition/>
    </Grid.ColumnDefinitions>
    <Button Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20" Padding="50" />
    <Button Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20" Padding="50" />
</Grid>
一、场景类比：智能双屏展示架

假设有一个被均分为两列的展示架（Grid），每列摆放一台交互式电子屏（Button）：

  1. 展架结构
    • 总宽度被均分两列 （<ColumnDefinition/>表示等比例分配剩余空间）
    • 若展架总宽度为800像素，则每列各占400像素
  2. 屏幕摆放规则
    • 左屏（WPF中文网1）
      • 位于第一列（Grid.Column="0"）
      • 四周留白20像素（Margin="20"，类似屏幕与展架边框的缓冲距离）
      • 内容缩进50像素（Padding="50"，文字距离屏幕边缘的空白）
      • 显示层级最高 （ZIndex=1，类似悬浮在展架表面）
    • 右屏（WPF中文网2）
      • 位于第二列（Grid.Column="1"）
      • 相同边距但显示层级最低 （ZIndex=0，仿佛嵌入展架内部）
二、核心属性对比
属性 左屏值 右屏值 效果差异说明
Grid.Column 0 1 物理分隔：两屏不会重叠
Panel.ZIndex 1 0 无效设置（因分属不同列）
Margin 20 20 左屏实际显示区域：400-20×2=360px
Padding 50 50 文字显示区域：360-50×2=260px
XML 复制代码
    <Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition/>
            <ColumnDefinition/>
            <ColumnDefinition/>
        </Grid.ColumnDefinitions>
        <Grid.RowDefinitions>
            <RowDefinition/>
            <RowDefinition/>
            <RowDefinition/>
        </Grid.RowDefinitions>
        <Button Grid.Row="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20" Padding="50" />
        <Button Grid.Row="1" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20" Padding="50" />
        <Button Grid.Row="0" Grid.Column="2" Content="WPF中文网3" Panel.ZIndex="2" Margin="20" Padding="50" />
    </Grid>
一、场景类比：智能展厅布局

想象一个被划分为 3列2行 的数字化展厅（Grid），每个展位放置互动显示屏（Button）：

  1. 展厅结构

    • 横向3个等宽展区（<ColumnDefinition/>默认平分宽度）
    • 纵向2个等高展区（<RowDefinition/>默认平分高度）
    • 若展厅总尺寸为900x600像素，则每列300px，每行300px

  2. 展品分布规则

    展品标识 坐标定位 层级控制 物理空间占用
    中文网1 第一列首行（0,0） ZIndex=1 展位内缩20px，内容缩进50px
    中文网2 第二列次行（1,1） ZIndex=0 同尺寸但显示层级最低
    中文网3 第三列首行（0,2） ZIndex=2 展区右上角层级最高

动态响应方案

XML 复制代码
<!-- 添加自适应约束 -->
<ColumnDefinition Width="*" MinWidth="150"/>
<RowDefinition Height="*" MinHeight="120"/>
XML 复制代码
 <Grid>
     <Grid.ColumnDefinitions>
         <ColumnDefinition/>
         <ColumnDefinition/>
     </Grid.ColumnDefinitions>
     <Grid.RowDefinitions>
         <RowDefinition/>
         <RowDefinition/>
     </Grid.RowDefinitions>
     <Button Grid.Row ="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20" Grid.ColumnSpan="2"/>
     <Button Grid.Row ="1" Grid.Column="0" Content="WPF中文网2" Panel.ZIndex="1" Margin="20" />
     <Button Grid.Row ="1" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20" />
 </Grid>
一、场景类比：智能家居控制面板

假设你正在布置一个 2x2 的智能家居触控墙 （Grid），每个区域嵌入功能按钮：

  1. 墙面结构

    • 横向均分两列（ColumnDefinition），纵向均分两行（RowDefinition）
    • 若墙面尺寸为 800x600 像素，则每列 400px，每行 300px

  2. 功能按钮布局规则

    按钮标识 坐标定位 特殊属性 作用说明
    中文网1 首行全覆盖（0,0-1） Grid.ColumnSpan="2" 横跨两列的横幅按钮（如总开关）
    中文网2 次行左格（1,0） ZIndex=1 左侧功能区（如灯光控制），层级优先
    中文网3 次行右格（1,1） ZIndex=0 右侧功能区（如空调控制），层级次之
二、核心特性解析

  1. 跨列融合技术

    • Grid.ColumnSpan="2" 使按钮1横跨两列，类似客厅的横梁装饰灯带

    • 实际占用空间计算：

      复制代码
      总宽度 = 列宽总和 - (Margin左 + Margin右)
本例：400px*2 - (20px*2) = 760px

  2. 层级控制逻辑

    • 按钮2与按钮3 不在同一单元格 ，ZIndex设置无效（类似厨房和卧室的开关互不影响）
    • 若两按钮重叠（如都放在1,1），则ZIndex=1的会覆盖ZIndex=0的

  3. 动态响应隐患

    • 当墙面尺寸缩小时：
      • 按钮1可能内容截断（需设置TextTrimming="CharacterEllipsis"）
      • 按钮2/3的Margin="20"可能导致可用空间不足（建议改用MinWidth约束）
三、开发优化建议
  1. 增强可视化
XML 复制代码
<!-- 添加辅助线便于调试 -->
<Grid ShowGridLines="True">

交互反馈

XML 复制代码
<Button.Style>
    <Style TargetType="Button">
        <Setter Property="Background" Value="#EEE"/>
        <Style.Triggers>
            <Trigger Property="IsMouseOver" Value="True">
                <Setter Property="Background" Value="#DDD"/>
            </Trigger>
        </Style.Triggers>
    </Style>
</Button.Style>
XML 复制代码
<Grid>
<Grid.ColumnDefinitions>
<ColumnDefinition Width="120"/>
<ColumnDefinition/>
</Grid.ColumnDefinitions>
<Grid.RowDefinitions>
<RowDefinition/>
<RowDefinition/>
</Grid.RowDefinitions>
<Button Grid.Row="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20"></Button>
<Button Grid.Row="0" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20"></Button>
<Button Grid.Row="1" Grid.Column="0" Content="WPF中文网3" Panel.ZIndex="1" Margin="20"></Button>
<Button Grid.Row="1" Grid.Column="1" Content="WPF中文网4" Panel.ZIndex="0" Margin="20"></Button>
</Grid>
一、场景类比：智能办公室工位布局

将这段代码想象成一个 2列2行的智能办公桌 （Grid），每个工位配置触控屏（Button），具体布局如下：

  1. 办公桌结构

    • 左列固定宽120像素 ：类似文件柜或工具架（Width="120"）
    • 右列自适应剩余空间 ：主工作区随窗口大小自由伸缩（Width="*"）
    • 两行均分高度：若窗口总高度600像素，每行占300像素

  2. 触控屏分布规则

    屏幕标识 坐标定位 层级控制 空间占用计算 功能类比
    中文网1 左列首行（0,0） ZIndex=1 实际显示宽=120-20×2=80px 固定工具栏（如打印机控制）
    中文网2 右列首行（0,1） ZIndex=0 宽度=窗口宽度-120-20×2 主工作屏（文档编辑区）
    中文网3 左列次行（1,0） ZIndex=1 同中文网1的压缩显示 设备状态监控屏
    中文网4 右列次行（1,1） ZIndex=0 高度=300-20×2=260px 数据可视化面板
XML 复制代码
    <Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition />
            <ColumnDefinition Width="Auto"/>
        </Grid.ColumnDefinitions>
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="2*"/>
        </Grid.RowDefinitions>
        <Button Grid.Row="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20"></Button>
        <Button Grid.Row="0" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20"></Button>
        <Button Grid.Row="1" Grid.Column="0" Content="WPF中文网3" Panel.ZIndex="1" Margin="20"></Button>
        <Button Grid.Row="1" Grid.Column="1" Content="WPF中文网4" Panel.ZIndex="0" Margin="20"></Button>
    </Grid>
一、场景类比：智能办公区布局

将这段代码想象成 可伸缩的智能办公空间 ，划分为 左区（弹性） 和 右区（自适应） ，配合 上下错层工位：

  1. 空间结构
    • 横向布局 ：
      • 主工作区（左列） ：无限延展的办公桌（Width="*"），随窗口大小自由伸缩
      • 工具架（右列） ：自动调节宽度的收纳架（Width="Auto"），宽度由摆放物品决定
    • 纵向布局 ：
      • 上层工位 ：普通高度区域（Height="*"），占1份空间
      • 下层工位 ：加高操作台（Height="2*"），高度是上层的2倍
二、按钮分布与特性
按钮标识 坐标定位 空间特性 类比场景
中文网1 左区上层（0,0） 宽度自由伸缩，内容可能被拉伸 程序员的主屏幕（IDE全屏显示）
中文网2 右区上层（0,1） 宽度自适应，由按钮文字长度决定 侧边工具栏（图标+短文字）
中文网3 左区下层（1,0） 高度双倍扩展，适合大内容 数据可视化大屏
中文网4 右区下层（1,1） 动态宽度调整，随文字增减变化 实时日志显示框
四、开发避坑指南
  1. 内容溢出防护
XML 复制代码
<!-- 添加多行文本支持 -->
<Button Content="长文本..." TextBlock.TextWrapping="Wrap"/>

2.动态宽度约束

XML 复制代码
<!-- 防止右列过宽 -->
<ColumnDefinition Width="Auto" MaxWidth="200"/>

3.比例高度优化

XML 复制代码
<!-- 下层区域添加最小高度保障 -->
<RowDefinition Height="2*" MinHeight="150"/>
XML 复制代码
<Grid>
<Grid.ColumnDefinitions>
<ColumnDefinition />
<ColumnDefinition Width="Auto"/>
</Grid.ColumnDefinitions>
<Grid.RowDefinitions>
<RowDefinition Height="*"/>
<RowDefinition Height="2*"/>
</Grid.RowDefinitions>
<Button Grid.Row="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20"></Button>
<Button Grid.Row="0" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20"></Button>
<Button Grid.Row="1" Grid.Column="0" Content="WPF中文网3" Panel.ZIndex="1" Margin="20"></Button>
<Button Grid.Row="1" Grid.Column="1" Content="WPF中文网4" Panel.ZIndex="0" Margin="20"></Button>
</Grid>
二、关键特性解析

  1. 网格线的作用：

    • 开发阶段可视化布局边界（类似建筑蓝图中的辅助线）
    • 运行时自动隐藏（若需保留需自定义样式）
XML 复制代码
<!-- 自定义红色虚线网格线 -->
<Grid.ShowGridLines>
    <x:Array Type="{x:Type Line}">
        <Line Stroke="Red" StrokeDashArray="2 1"/>
    </x:Array>
</Grid.ShowGridLines>

增强可视化反馈：

XML 复制代码
<!-- 鼠标悬停时显示边框 -->
<Button.Style>
    <Style TargetType="Button">
        <Setter Property="BorderThickness" Value="0"/>
        <Style.Triggers>
            <Trigger Property="IsMouseOver" Value="True">
                <Setter Property="BorderThickness" Value="2"/>
                <Setter Property="BorderBrush" Value="Blue"/>
            </Trigger>
        </Style.Triggers>
    </Style>
</Button.Style>
XML 复制代码
    <Grid Margin="5">
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width ="120"/>
            <ColumnDefinition />
        </Grid.ColumnDefinitions>
        <Grid.RowDefinitions>
            <RowDefinition  />
            <RowDefinition />
        </Grid.RowDefinitions>
        <Border Grid.Row="0" Grid.RowSpan="2" Grid.Column="0" Grid.ColumnSpan="2" BorderBrush="Gray" BorderThickness="1"/>
        <Border Grid.Row="0" Grid.Column="0" Grid.ColumnSpan="2" BorderBrush="Gray" BorderThickness="0 0 0 1"/>
        <Border Grid.Row="0" Grid.RowSpan="2" Grid.Column="0" Grid.ColumnSpan="2" BorderBrush="Gray" BorderThickness="0 0 0 1"/>
        <Button Grid.Row="0" Grid.Column="0" Content="WPF中文网1" Panel.ZIndex="1" Margin="20"/>
        <Button Grid.Row="0" Grid.Column="1" Content="WPF中文网2" Panel.ZIndex="0" Margin="20"></Button>
        <Button Grid.Row="1" Grid.Column="0" Content="WPF中文网3" Panel.ZIndex="1" Margin="20"></Button>
        <Button Grid.Row="1" Grid.Column="1" Content="WPF中文网4" Panel.ZIndex="0" Margin="20"></Button>
    </Grid>
一、场景类比：智能档案管理系统界面

将这段代码想象成一个 带分类侧边栏的智能档案管理界面，左侧固定为文档分类区，右侧为主操作区，并配备智能边框系统：

  1. 整体结构

    • 左侧固定列（120px）：类似档案柜的标签分类栏（如按年份/部门分类）
    • 右侧弹性列：自适应宽度的文档预览与操作区
    • 上下两行均分：上层显示概要信息，下层展示详细内容

  2. 智能边框系统

    边框功能 技术实现 类比场景
    外轮廓线 包裹整个网格的灰色细框 档案柜金属包边
    横向分割线 首行底部的分隔线 文件分类与内容的隔断
    纵向动态分隔线 左侧分类栏右侧的持续竖线 可调节的活页夹分隔条
二、核心组件解析

  1. 按钮布局特性

    按钮标识 坐标定位 空间特性 功能类比
    中文网1 左列上层（0,0） 固定宽度80px（120-20×2） 年度档案快捷筛选按钮
    中文网2 右列上层（0,1） 宽度=窗口宽-120-40px 关键词搜索框
    中文网3 左列下层（1,0） 高度=窗口高/2-40px 部门分类导航
    中文网4 右列下层（1,1） 弹性扩展区域 档案内容展示屏

  2. 层级控制真相

    • 所有按钮均位于独立单元格，ZIndex设置形同虚设（类似不同抽屉的文件无法互相覆盖）
    • 若需实现覆盖效果，需使用Canvas或Grid.RowSpan/ColumnSpan合并单元格
四、开发避坑指南
  1. 边框优化方案
XML 复制代码
<!-- 增强分割线可视化 -->
<Border BorderBrush="#808080" BorderThickness="0 0 1 0"
        Grid.Column="0" Grid.RowSpan="2"/>
相关推荐
zhuyixiangyyds8 小时前
day21和day22学习Pandas库
笔记·学习·pandas
每次的天空8 小时前
Android学习总结之算法篇四（字符串）
android·学习·算法
背影疾风9 小时前
C++学习之路：指针基础
c++·学习
苏克贝塔10 小时前
CMake学习--Window下VSCode 中 CMake C++ 代码调试操作方法
c++·vscode·学习
odoo中国11 小时前
深度学习 Deep Learning 第15章 表示学习
人工智能·深度学习·学习·表示学习
电星托马斯11 小时前
C++中顺序容器vector、list和deque的使用方法
linux·c语言·c++·windows·笔记·学习·程序人生
清晨朝暮11 小时前
【算法学习计划】贪心算法（下）
学习
yanxy51212 小时前
【TS学习】（18）分发逆变推断
前端·学习·typescript
Hellyc12 小时前
SpringMVC响应数据：页面跳转与回写数据
java·前端·学习
Qian_ShouYi13 小时前
MATLAB 代码学习
学习·算法·matlab
热门推荐
01我决定放弃搞 Java 了02DeepSeek各版本说明与优缺点分析03如何在WPS和Word/Excel中直接使用DeepSeek功能04RAG 实践- Ollama+RagFlow 部署本地知识库05本地化部署AI知识库：基于Ollama+DeepSeek+AnythingLLM保姆级教程06从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑07如何本地部署AI智能体平台，带你手搓一个AI Agent08苍穹外卖面试总结09DeepSeek RAGFlow构建本地知识库系统10【芯片封测学习专栏 -- D2D 和 C2C 之间的区别】
