五、HiTraceMeter开发指导

HiTraceMeter概述

简介

HiTraceMeter在OpenHarmony中，为开发者提供业务流程调用链跟踪的维测接口。通过使用该接口所提供的功能，可以帮助开发者迅速获取指定业务流程调用链的运行日志、定位跨设备/跨进程/跨线程的故障问题。HiTraceMeter用来支持用户态的打点，采集用户态和内核态的trace数据,从而进行性能跟踪与分析的系统。

基本概念

HiTraceMeter系统主要分为三部分：

JS/C++应用打点API；
Trace数据采集命令行工具；
Trace数据图形分析工具。

其中，前两者运行在设备端侧，图形工具运行在PC主机侧。打点API部分提供了C++和JS接口，供开发过程中打点使用，打点用于产生Trace数据流，是抓Trace数据的基础条件。

命令行工具用于采集Trace数据，用来抓取Trace数据流并保存到文本文件。

Trace数据分析可以在图形工具中人工分析，也可以使用分析脚本自动化分析，Trace分析工具以Trace命令行工具的采集结果数据文件为输入。

HiTraceMeter跟踪数据使用类别分类，类别分类称作Trace Tag或Trace Category，一般一个端侧软件子系统对应一个Tag。该Tag在打点API中以类别Tag参数传入。Trace命令行工具采集跟踪数据时，只采集Tag类别选项指定的跟踪数据。应用程序跟踪数据标签都是属于APP Tag，从而JS接口不需要输入tag参数。目前HiTraceMeter支持的Trace Tag表如下(可在hitrace_meter.h hitrace_meter.h 中查看)：

复制代码

constexpr uint64_t HITRACE_TAG_NEVER = 0; // This tag is never enabled.
constexpr uint64_t HITRACE_TAG_ALWAYS = (1ULL << 0); // This tag is always enabled.
constexpr uint64_t HITRACE_TAG_DLP_CREDENTIAL = (1ULL << 21); // This tag is dlp credential service.
constexpr uint64_t HITRACE_TAG_ACCESS_CONTROL = (1ULL << 22); // This tag is access control tag.
constexpr uint64_t HITRACE_TAG_NET = (1ULL << 23); // Net tag.
constexpr uint64_t HITRACE_TAG_NWEB = (1ULL << 24); // NWeb tag.
constexpr uint64_t HITRACE_TAG_HUKS = (1ULL << 25); // This tag is huks.
constexpr uint64_t HITRACE_TAG_USERIAM = (1ULL << 26); // This tag is useriam.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_AUDIO = (1ULL << 27); // Distributed audio tag.
constexpr uint64_t HITRACE_TAG_DLSM = (1ULL << 28); // device security level tag.
constexpr uint64_t HITRACE_TAG_FILEMANAGEMENT = (1ULL << 29); // filemanagement tag.
constexpr uint64_t HITRACE_TAG_OHOS = (1ULL << 30); // OHOS generic tag.
constexpr uint64_t HITRACE_TAG_ABILITY_MANAGER = (1ULL << 31); // Ability Manager tag.
constexpr uint64_t HITRACE_TAG_ZCAMERA = (1ULL << 32); // Camera module tag.
constexpr uint64_t HITRACE_TAG_ZMEDIA = (1ULL << 33); // Media module tag.
constexpr uint64_t HITRACE_TAG_ZIMAGE = (1ULL << 34); // Image module tag.
constexpr uint64_t HITRACE_TAG_ZAUDIO = (1ULL << 35); // Audio module tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTEDDATA = (1ULL << 36); // Distributeddata manager module tag.
constexpr uint64_t HITRACE_TAG_MDFS = (1ULL << 37); // Mobile distributed file system tag.
constexpr uint64_t HITRACE_TAG_GRAPHIC_AGP = (1ULL << 38); // Graphic module tag.
constexpr uint64_t HITRACE_TAG_ACE = (1ULL << 39); // ACE development framework tag.
constexpr uint64_t HITRACE_TAG_NOTIFICATION = (1ULL << 40); // Notification module tag.
constexpr uint64_t HITRACE_TAG_MISC = (1ULL << 41); // Notification module tag.
constexpr uint64_t HITRACE_TAG_MULTIMODALINPUT = (1ULL << 42); // Multi modal module tag.
constexpr uint64_t HITRACE_TAG_SENSORS = (1ULL << 43); // Sensors mudule tag.
constexpr uint64_t HITRACE_TAG_MSDP = (1ULL << 44); // Multimodal Sensor Data Platform module tag.
constexpr uint64_t HITRACE_TAG_DSOFTBUS = (1ULL << 45); // Distributed Softbus tag.
constexpr uint64_t HITRACE_TAG_RPC = (1ULL << 46); // RPC and IPC tag.
constexpr uint64_t HITRACE_TAG_ARK = (1ULL << 47); // ARK tag.
constexpr uint64_t HITRACE_TAG_WINDOW_MANAGER = (1ULL << 48); // window manager tag.
constexpr uint64_t HITRACE_TAG_ACCOUNT_MANAGER = (1ULL << 49); // account manager tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_SCREEN = (1ULL << 50); // Distributed screen tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_CAMERA = (1ULL << 51); // Distributed camera tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_HARDWARE_FWK = (1ULL << 52); // Distributed hardware fwk tag.
constexpr uint64_t HITRACE_TAG_GLOBAL_RESMGR = (1ULL << 53); // Global resource manager tag.
constexpr uint64_t HITRACE_TAG_DEVICE_MANAGER = (1ULL << 54); // Distributed hardware devicemanager tag.
constexpr uint64_t HITRACE_TAG_SAMGR = (1ULL << 55); // SA tag.
constexpr uint64_t HITRACE_TAG_POWER = (1ULL << 56); // power manager tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_SCHEDULE = (1ULL << 57); // Distributed schedule tag.
constexpr uint64_t HITRACE_TAG_DEVICE_PROFILE = (1ULL << 58); // device profile tag.
constexpr uint64_t HITRACE_TAG_DISTRIBUTED_INPUT = (1ULL << 59); // Distributed input tag.
constexpr uint64_t HITRACE_TAG_BLUETOOTH = (1ULL << 60); // bluetooth tag.
constexpr uint64_t HITRACE_TAG_ACCESSIBILITY_MANAGER = (1ULL << 61); // accessibility manager tag.
constexpr uint64_t HITRACE_TAG_APP = (1ULL << 62); // App tag.

constexpr uint64_t HITRACE_TAG_LAST = HITRACE_TAG_APP;
constexpr uint64_t HITRACE_TAG_NOT_READY = (1ULL << 63); // Reserved for initialization.
constexpr uint64_t HITRACE_TAG_VALID_MASK = ((HITRACE_TAG_LAST - 1) | HITRACE_TAG_LAST);

实现原理

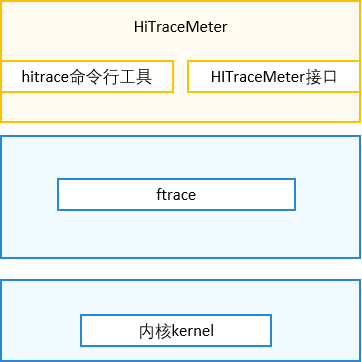

HiTraceMeter主要提供抓取用户态和内核态Trace数据的命令行工具，提供用户态打点的innerkits接口（c++）和kits接口（js），HiTraceMeter基于内核ftrace提供的用户态打点的扩展，利用ftrace的trace_marker节点，将用户空间通过打点接口写入的数据写进内核循环buffer缓冲区。其基本架构图如下：

约束与限制

HiTraceMeter所有功能与接口的实现都依赖于内核提供的ftrace功能，ftrace 是内核提供的一个 framework，采用 plugin 的方式支持开发人员添加更多种类的 trace 功能，因此使用HiTraceMeter之前要使能 ftrace，否则HiTraceMeter的功能无法使用（目前大部分Linux内核默认使能了ftrace，关于ftrace的详细介绍可查看内核ftrace相关资料 ftrace相关资料）。
HiTraceMeter仅限小型系统、标准系统下使用。

HiTraceMeter开发指导

HiTraceMeter分为JS/C++应用打点API与数据采集命令行工具hitrace，下面分别介绍接口和命令行工具。

场景介绍

在实际开发过程中，开发者可能会遇到app卡顿或者在代码调试过程中需要查看代码调用流程，HiTraceMeter接口提供了相应的接口来跟踪程序延时和代码调用流程，分析性能问题。

接口说明

C++接口仅系统开发者使用，JS（目前暂未开放js接口）应用开发者可以略过本节。标准系统上接口描述如下（hitrace_meter.h hitrace_meter.h ）：

表 1 同步接口

Sync trace	功能描述	参数说明
void StartTrace(uint64_t label, const std::string& value, float limit = -1);	启动同步trace	label: Trace category。 value: Trace携带的信息，表明当前的某种状态，例如内存大小，队列长短等。
void FinishTrace(uint64_t label);	关闭同步trace	label: Trace category。

同步接口StartTrace和FinishTrace必须配对使用，FinishTrace和前面最近的StartTrace进行匹配。StartTrace和FinishTrace函数对可以嵌套模式使用，跟踪数据解析时使用栈式数据结构进行匹配。接口中的limit参数用于限流，使用默认值即可。

表 2 异步接口

Async trace	功能描述	参数说明
void StartAsyncTrace(uint64_t label, const std::string& value, int32_t taskId, float limit = -1);	开启异步trace	label: Trace category。 value: Trace携带的信息，表明当前的某种状态，例如内存大小，队列长短等。 taskId：异步Trace中用来表示关联的ID。
void FinishAsyncTrace(uint64_t label, const std::string& value, int32_t taskId);	关闭异步trace	label: Trace category。 value: Trace携带的信息，表明当前的某种状态，例如内存大小，队列长短等。 taskId：异步Trace中用来表示关联的ID。

异步接口StartAsyncTrace和FinishAsyncTrace的跟踪数据匹配时，使用参数中的value和taskId配对匹配，可以不按顺序使用，主要用于异步场景。在C++程序中，使用异步跟踪的场景很少。

表 3 计数器接口

Counter Trace	功能描述	参数说明
void CountTrace(uint64_t label, const std::string& name, int64_t);	计数trace	label: Trace category。 name: Trace的名称，IDE中会以此字段展示这段Trace。

开发步骤

编译依赖添加，需要修改的编译配置文件base\hiviewdfx\hitrace\cmd\BUILD.gn 。
复制代码
```
external_deps = [ "hitrace:hitrace_meter"]
```

头文件依赖添加。

复制代码

#include "hitrace_meter.h"//接口函数定义头文件

接口调用，将需要跟踪的Trace value传入参数，目前HiTraceMeter支持的Trace Tag在基本概念hitrace_meter.h中都已列出，我们以OHOS这个Tag为例，假设我们需要获取func1，func2函数的Trace数据，参考下面实例，在shell中执行hitrace命令后会自动抓取Trace数据，抓到的Trace数据中包括了函数调用过程以及调用过程消耗的内存和时间，可用于分析代码调用流程，代码性能问题。

复制代码

#include "hitrace_meter.h" // 包含hitrace_meter.h
using namespace std;

int main()
{
   uint64_t label = BYTRACE_TAG_OHOS;
   sleep(1);
   CountTrace(label, "count number", 2000);  // 整数跟踪

   StartTrace(label, "func1Trace", -1); // func1Start的跟踪起始点
   sleep(1);
   StartTrace(label, "func2Trace", -1);   // func2Start的跟踪起始点
   sleep(2);
   FinishTrace(label);   // func2Trace的结束点
   sleep(1);
   FinishTrace(label);   // func1Trace的结束点

   StartAsyncTrace(label, "asyncTrace1", 1234); // 异步asyncTrace1的开始点
   FinishAsyncTrace(label, "asyncTrace1", 1234); // 异步asyncTrace1的结束点

   return 0;
}

使用方法，打点编译部署完成后，运行下面命令行来抓取Trace。然后在端侧shell里运行应用，可以抓取到Trace数据。
复制代码
```
hdc_std shell hitrace -t 10 ohos > .\myapp_demo.ftrace
```
抓取之后的数据可以在smartperf中"Open trace file"或者直接拖入图形区打开，关于smartperf的详细介绍可查看 smartperf 。

调测验证

以下为一个demo调试过程，该demo使用了同步接口中的StartTrace和FinishTrace。

编写测试代码hitrace_example.cpp（ hitrace_example.cpp ），将使用到的接口加入代码：

复制代码

int main()
{
    thread t1(ThreadFunc1);
    t1.join();

    StartTrace(LABEL, "testStart");
    sleep(SLEEP_ONE_SECOND);

    StartTrace(LABEL, "funcAStart", SLEEP_ONE_SECOND); // 打印起始点
    FuncA();
    FinishTrace(LABEL);
    sleep(SLEEP_TWO_SECOND);

    thread t2(ThreadFunc2);
    t2.join();

    StartTrace(LABEL, "funcBStart", SLEEP_TWO_SECOND);
    FuncB();
    FinishTrace(LABEL);// 打印结束点
    sleep(SLEEP_TWO_SECOND);

    sleep(SLEEP_ONE_SECOND);
    FinishTrace(LABEL);
    FuncC();

    return 0;
}

修改gn编译文件并编译，编译配置文件路径base\hiviewdfx\hitrace\cmd\BUILD.gn 。

复制代码

ohos_executable("hitrace_example") {
  sources = [ "example/hitrace_example.cpp" ]

  external_deps = [ "hitrace:hitrace_meter" ]

  subsystem_name = "hiviewdfx"
  part_name = "hitrace_native"
}

group("hitrace_target") {
  deps = [
    ":hitrace",
    ":hitrace_example",
  ]
}

将编译出来的hitrace_example可执行文件放到设备中的/system/bin目录下，在shell中执行依次执行如下命令：

复制代码

hitrace --trace_begin ohos
hitrace_exampe
hitrace --trace_dump

当我们看到Trace数据中有我们需要的Trace value时，说明成功抓取Trace，成功的数据如下所示：

复制代码

<...>-1651    (-------) [002] ....   327.194136: tracing_mark_write: S|1650|H:testAsync 111
<...>-1650    (-------) [001] ....   332.197640: tracing_mark_write: B|1650|H:testStart
<...>-1650    (-------) [001] ....   333.198018: tracing_mark_write: B|1650|H:funcAStart
<...>-1650    (-------) [001] ....   334.198507: tracing_mark_write: E|1650|
<...>-1654    (-------) [003] ....   341.201673: tracing_mark_write: F|1650|H:testAsync 111
<...>-1650    (-------) [001] ....   341.202168: tracing_mark_write: B|1650|H:funcBStart
<...>-1650    (-------) [001] ....   343.202557: tracing_mark_write: E|1650|
<...>-1650    (-------) [001] ....   346.203178: tracing_mark_write: E|1650|
<...>-1650    (-------) [001] ....   346.203457: tracing_mark_write: C|1650|H:count number 1
<...>-1650    (-------) [001] ....   347.203818: tracing_mark_write: C|1650|H:count number 2
<...>-1650    (-------) [001] ....   348.204207: tracing_mark_write: C|1650|H:count number 3
<...>-1650    (-------) [001] ....   349.204473: tracing_mark_write: C|1650|H:count number 4
<...>-1650    (-------) [001] ....   350.204851: tracing_mark_write: C|1650|H:count number 5
<...>-1655    (-------) [001] ....   365.944658: tracing_mark_write: trace_event_clock_sync: realtime_ts=1502021460925
<...>-1655    (-------) [001] ....   365.944686: tracing_mark_write: trace_event_clock_sync: parent_ts=365.944641

HiTraceMeter命令行工具使用指导

HiTraceMeter提供了可执行的二进制程序hitrace，设备刷openharmony后直接在shell中运行以下命令，抓取内核运行的数据，当前支持的操作如下：

表 4 命令行列表

Option	Description
-h，--help	查看option帮助
-b n，--buffer_size n	指定n(KB)内存大小用于存取trace日志，默认2048KB
-t n，--time n	用来指定trace运行的时间（单位：s），取决于需要分析过程的时间
--trace_clock clock	trace输出的时钟类型，一般设备支持boot、global、mono、uptime、perf等，默认为boot
--trace_begin	启动抓trace
--trace_dump	将数据输出到指定位置（默认控制台）
--trace_finish	停止抓trace，并将数据输出到指定位置（默认控制台）
--trace_finish_nodump	停止抓trace，不输出trace信息
-l，--list_categories	输出手机能支持的trace模块
--overwrite	当缓冲区满的时候，将丢弃最新的信息（默认丢弃最老的日志）
-o filename，--output filename	指定输出的目标文件名称
-z	抓取trace后进行压缩

以下是常用hitrace命令示例，供开发者参考：

查询支持的label。
复制代码
```
hitrace -l
```
或者
复制代码
```
hitrace --list_categories
```
设置4M缓存，抓取10秒，抓取label为ability的trace信息。
复制代码
```
hitrace -b 4096 -t 10 --overwrite ability > /data/log/mytrace.ftrace
```

设置trace的输出时钟为mono。

复制代码

hitrace --trace_clock mono  -b 4096 -t 10 --overwrite ability > /data/log/mytrace.ftrace

抓取trace后进行压缩。

复制代码

hitrace -z  -b 4096 -t 10 --overwrite ability > /data/log/mytrace.ftrace

常见问题

hitrace抓数据不全或者没抓到数据

现象描述

执行hitrace命令抓数据不全或者没抓到数据。

根因分析

参数-t 时间设置过小或者-b缓冲区buffer设置过小导致数据丢失。

解决方法

可设置-t 60，-b 204800扩大抓trace时间和缓冲区buffer解决。

参考

更多关于HiTraceMeter的详细内容请参考：轻量级的分布式调用链跟踪。
