一、状态机简单介绍

（一）状态机的核心要素

1. 状态（State）

   系统在任意时刻只能处于其中一个预设的状态。例如，交通灯控制器可能包含"红灯""绿灯""黄灯"三种状态。每个状态代表系统的一种特定行为模式。

2. 转移条件（Transition Condition）

   状态之间的切换由事件或条件触发。例如，当倒计时结束时，交通灯从"绿灯"转移到"黄灯"。转移条件可以是外部输入（如按键信号）或内部逻辑（如计数器溢出）。

3. 动作（Action）

   在进入、离开或保持某一状态时执行的操作。例如，进入"绿灯"状态时启动倒计时，离开时关闭当前灯。

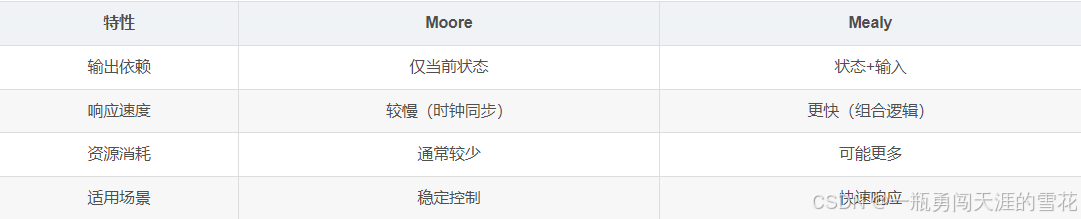

（二）状态机的类型

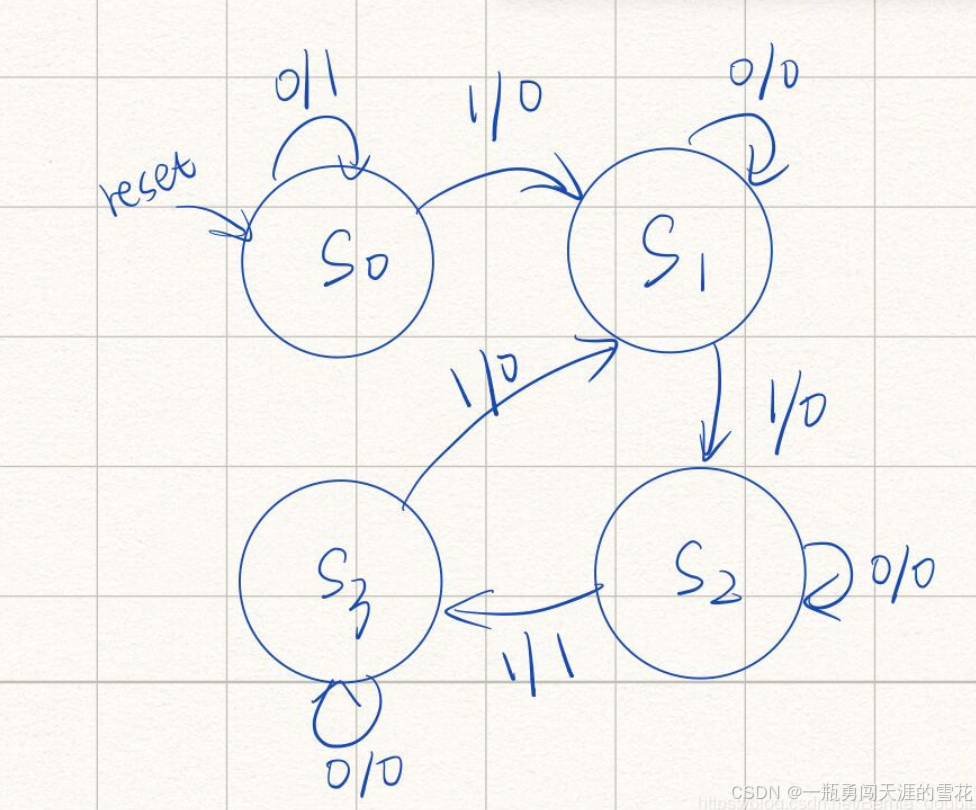

1、Moore型状态机

输出仅依赖于当前状态，与输入无关。例如，交通灯的亮灯逻辑完全由当前状态决定，与外部输入（如车辆检测信号）无关。其特点是输出稳定，但灵活性较低。

特点：

• 输出仅取决于当前状态
• 时序逻辑输出，稳定性更好
• 典型应用：模式识别、定时控制

2、Mealy型状态机

输出由当前状态和输入共同决定。例如，自动售货机在投币后根据金额和当前状态决定是否出货或找零。这种类型能更灵活地响应输入，但输出可能因输入变化而产生瞬时波动。

特点：

• 输出由当前状态和输入共同决定
• 组合逻辑输出，响应更快
• 典型应用：通信协议、实时控制

（三）状态机的设计步骤

1、需求分析

明确系统的所有可能状态、触发条件和预期动作。例如，流水灯系统需要定义四个状态（每个LED亮起），并确定切换的时间间隔。

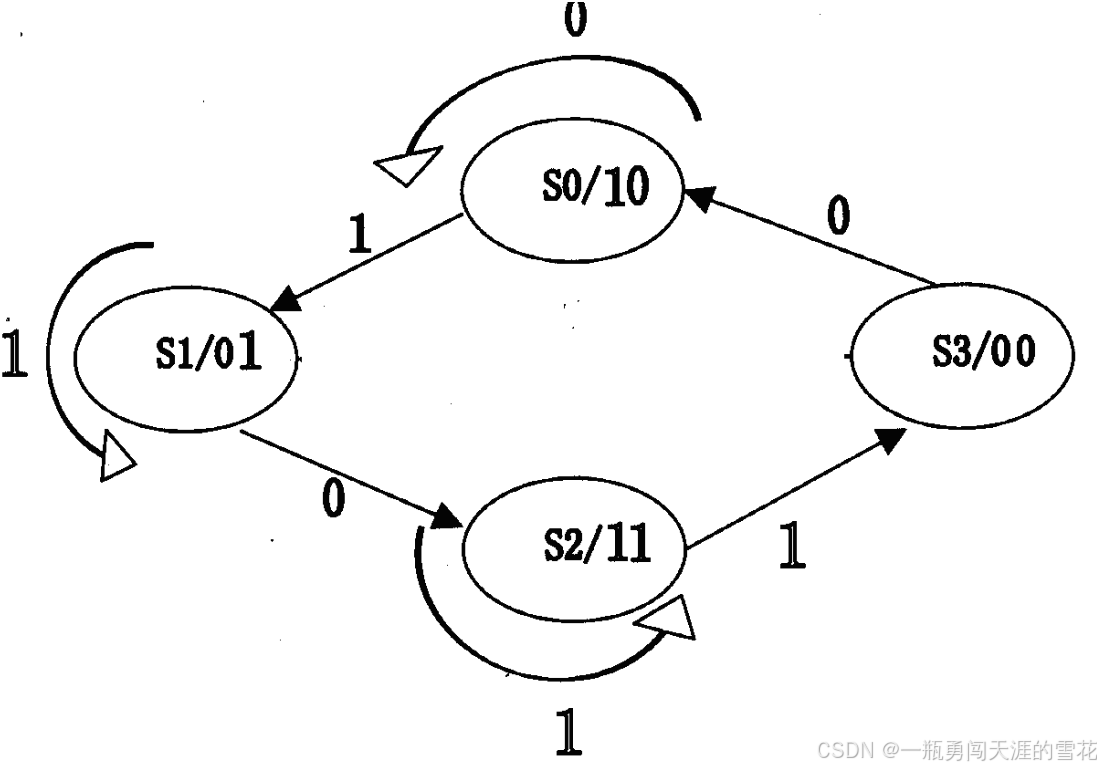

2、绘制状态转移图

用图形化工具（如UML状态图）表示状态、转移条件和动作。例如，用箭头连接S0→S1→S2→S3→S0，标注转移条件为计时器溢出。

3、状态编码

为每个状态分配唯一的二进制编码。例如，S0=00、S1=01、S2=10、S3=11。编码需考虑资源优化和可扩展性。

4、代码实现

使用硬件描述语言（如Verilog）描述状态转移和输出逻辑。常见的实现方式分为以下三种：

• 一段式：将所有逻辑（状态转移、输出）放在单个时序块中。代码紧凑但可维护性差，适合简单逻辑。
• 二段式：用时序逻辑处理状态转移，组合逻辑处理输出和条件判断。可读性高，但输出可能存在毛刺。
• 三段式：独立时序块处理状态转移、组合逻辑判断条件、另一时序块生成输出。资源消耗稍高，但输出稳定且易于维护。

5、验证与调试

通过仿真覆盖所有状态路径，确保逻辑正确；硬件验证时需检查实际时序和物理信号。

（四）状态机的应用要点

1. 复杂度管理

   状态机通过模块化设计，将复杂逻辑分解为独立状态，降低系统整体复杂度。例如，通信协议解析器可划分为"空闲""接收头""接收数据""校验"等状态。

2. 可读性与维护性

   状态转移图直观展示逻辑流程，便于团队协作和后期修改。相比之下，嵌套的 if-else 语句在扩展时易引入错误。

3. 硬件实现优化

   明确的状态编码和分离的组合/时序逻辑，有助于综合工具生成高效电路。避免冗余逻辑（如未使用的状态）可节省FPGA资源。

4. 抗干扰设计

   添加"默认状态"处理未定义状态，防止系统锁死；关键路径添加时序约束，确保信号稳定。

二、实现LED流水灯及其仿真

（一）流水灯代码

module LS_LED(
    input          clk,
    input          rst_n,
    input          pause_sw,
    output reg [5:0] led
);

// 仿真时使用较小的计数值，实际部署时改为50_000_000
`ifdef SIMULATION
    parameter T = 50;       // 仿真时缩短计数周期
`else
    parameter T = 50_000_000; // 实际硬件运行时1秒定时
`endif

// 使用独热码(one-hot)编码状态，提高可读性
typedef enum logic [5:0] {
    STATE_LED0 = 6'b000001,
    STATE_LED1 = 6'b000010,
    STATE_LED2 = 6'b000100,
    STATE_LED3 = 6'b001000,
    STATE_LED4 = 6'b010000,
    STATE_LED5 = 6'b100000
} state_t;

state_t cstate, nstate;  // 使用枚举类型定义状态
reg [25:0] cnt;          // 26位计数器

// 三段式状态机实现

// 第一段：状态寄存器更新
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        cstate <= STATE_LED0;
        cnt <= 0;
    end
    else begin
        if (!pause_sw) begin
            if (cnt == T - 1) begin
                cnt <= 0;
                cstate <= nstate;
            end
            else begin
                cnt <= cnt + 1;
            end
        end
        // 暂停时保持当前状态和计数值
    end
end

// 第二段：次态逻辑
always @(*) begin
    case (cstate)
        STATE_LED0: nstate = (cnt == T - 1) ? STATE_LED1 : STATE_LED0;
        STATE_LED1: nstate = (cnt == T - 1) ? STATE_LED2 : STATE_LED1;
        STATE_LED2: nstate = (cnt == T - 1) ? STATE_LED3 : STATE_LED2;
        STATE_LED3: nstate = (cnt == T - 1) ? STATE_LED4 : STATE_LED3;
        STATE_LED4: nstate = (cnt == T - 1) ? STATE_LED5 : STATE_LED4;
        STATE_LED5: nstate = (cnt == T - 1) ? STATE_LED0 : STATE_LED5;
        default:    nstate = STATE_LED0;
    endcase
end

// 第三段：输出逻辑
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        led <= STATE_LED0;
    end
    else begin
        led <= cstate;  // 状态直接映射到LED输出
    end
end

endmodule

测试代码：

`timescale 1ns / 1ps

module LS_LED_tb;

    // 输入信号
    reg clk;
    reg rst_n;
    reg pause_sw;

    // 输出信号
    wire [5:0] led;

    // 生成50MHz时钟
    initial begin
        clk = 0;
        forever #10 clk = ~clk; // 50MHz时钟周期20ns
    end

    // 实例化被测模块
    LS_LED uut(
        .clk(clk),
        .rst_n(rst_n),
        .pause_sw(pause_sw),
        .led(led)
    );

    // 测试流程
    initial begin
        // 初始化
        rst_n = 0;
        pause_sw = 1; // 初始暂停
        #100;

        // 测试1: 复位释放
        rst_n = 1;
        #100;

        // 测试2: 正常流水灯效果
        pause_sw = 0;
        #5000; // 观察多个状态转换

        // 测试3: 暂停功能
        pause_sw = 1;
        #1000;

        // 测试4: 恢复运行
        pause_sw = 0;
        #3000;

        // 测试5: 复位功能
        rst_n = 0;
        #50;
        rst_n = 1;
        #100;

        $display("Simulation complete");
        $finish;
    end

    // 波形记录
    initial begin
        $dumpfile("ls_led.vcd");
        $dumpvars(0, LS_LED_tb);
    end

endmodule

（二）modesim仿真

• 生成.vt文件

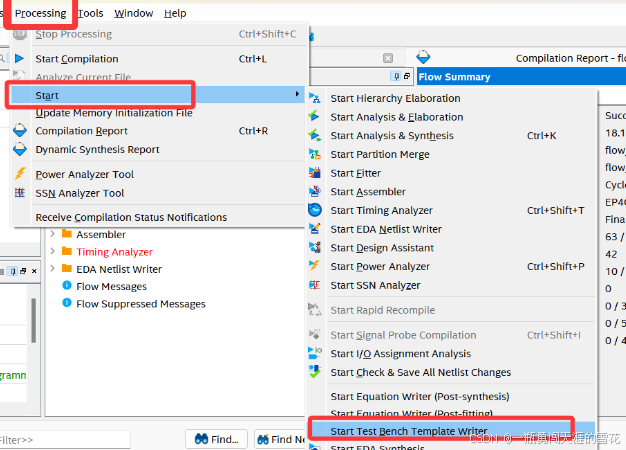

点击Processing→Start→Start test bench template writer，便生成了对应的.vt文件。

• 修改.vt文件内容为测试代码

在quartus界面中打开，随后将测试代码写入其中并保存

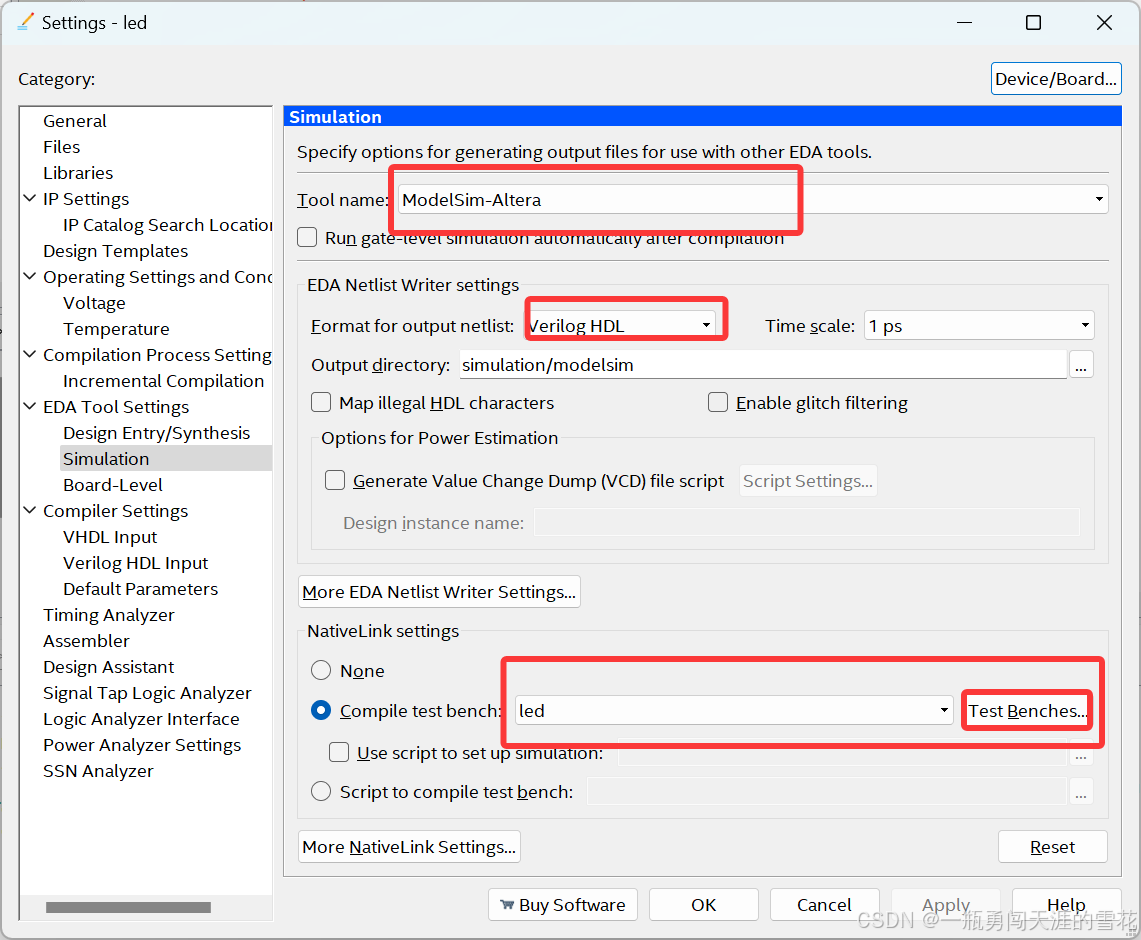

• 然后对仿真文件设置点击Assignments→Settings，再点击下面的Simulation按照如图设置

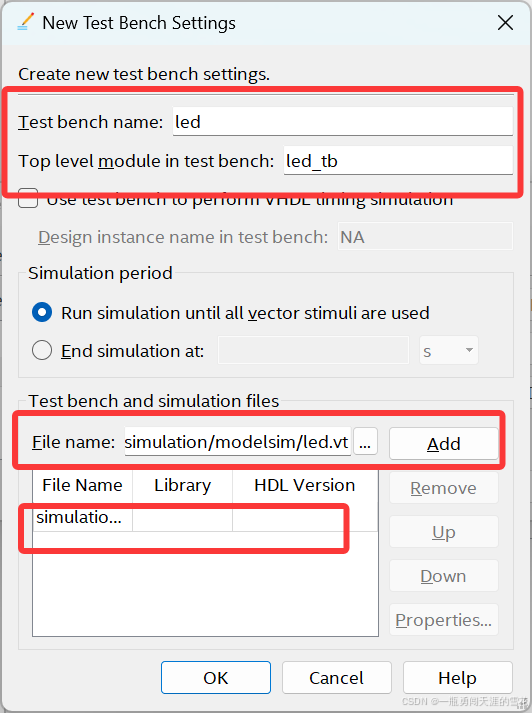

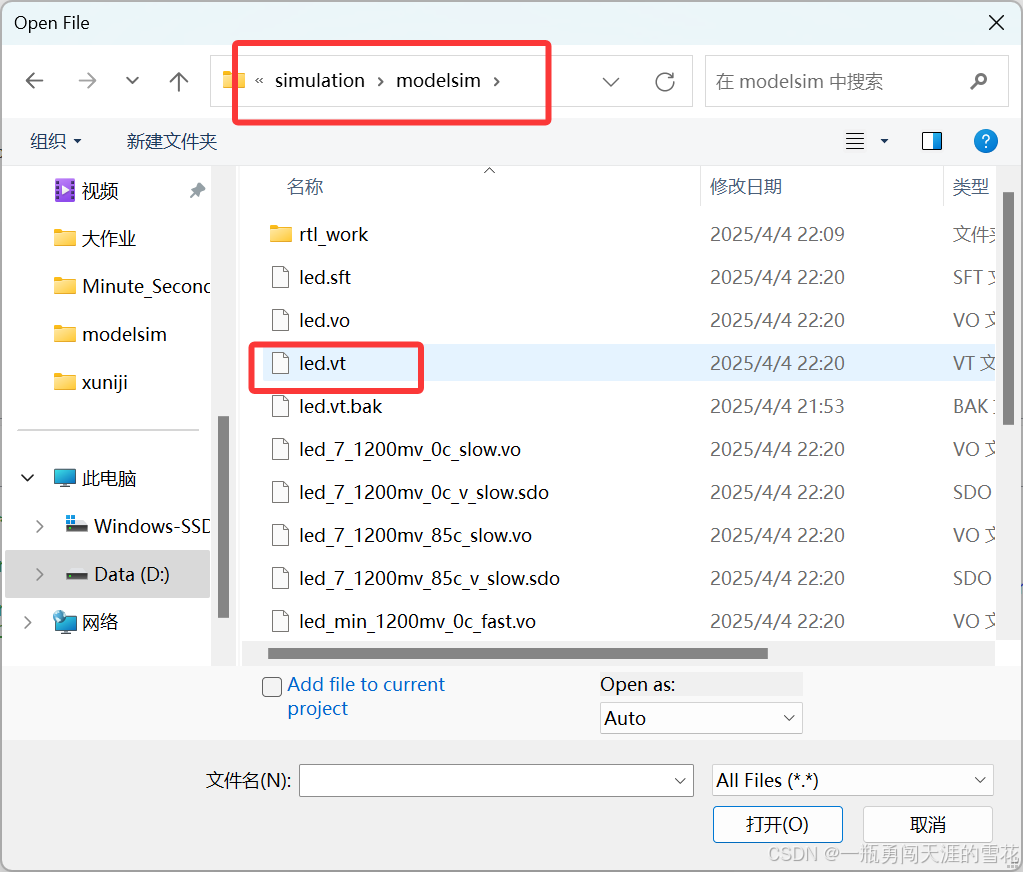

• 然后浏览刚才的.vt文件，最后点击Add添加达到如下图效果，再点击OK即可。

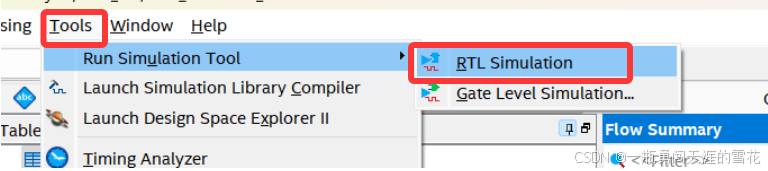

• 随后回到初始界面点击下图按钮进行仿真得到流水灯的仿真结果

（三）结果展示

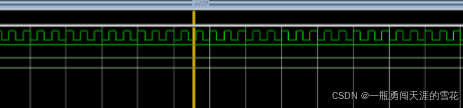

1、modesim仿真结果

2、硬件结果

FPGA流水灯0.0

三、 CPLD芯片介绍及与FPGA芯片进行对比

（一） CPLD芯片简介

CPLD（复杂可编程逻辑器件）是基于EEPROM/Flash的非易失性半定制数字电路，集成可编程逻辑块、互连矩阵和I/O单元，具备确定时序、低功耗、上电即用特性。较FPGA规模小（数百至万门级）但延迟固定且无需外置配置芯片，专用于接口协议转换（如UART/SPI）、状态机控制及信号处理，是嵌入式系统胶合逻辑核心，开发通过HDL设计、仿真至JTAG烧录完成，代表型号包括Xilinx CoolRunner和Altera MAX系列。

（二）CPLD和FPGA芯片主要技术区别

1. 结构与逻辑容量

• CPLD

  基于乘积项（与或阵列）结构，内部逻辑单元通过固定互连资源连接，逻辑容量较小（通常为千门级）。其核心模块包括可编程逻辑模块（PLM）和寄存器阵列（PRA），适合实现简单的组合逻辑和时序逻辑，如状态机、接口控制等。

• FPGA

  采用查找表（LUT）和可编程互连结构，逻辑单元（CLB）与片上存储（Block RAM）、DSP模块等高度灵活组合，逻辑容量可达百万门级。FPGA的资源动态分配能力使其能够实现复杂算法（如FFT、卷积运算）和高并行任务。

2. 配置技术与易失性

• CPLD

  使用非易失存储器（如EEPROM或Flash）存储配置信息，上电后自动加载，无需外部配置芯片。配置速度快，但无法实时修改设计。

• FPGA

  依赖SRAM存储配置数据，断电后信息丢失，需外接配置芯片（如Flash）。支持动态重配置（部分型号），允许运行时更新逻辑功能，灵活性更高。

3. 时序特性与时钟管理

• CPLD

  时序延迟固定，时钟管理简单，适用于对确定性延时要求高的场景（如实时控制）。

• FPGA

  时序路径依赖布局布线结果，需通过约束文件优化关键路径。提供锁相环（PLL）、时钟分频器等复杂时钟管理模块，适合高频、高精度时序设计（如高速通信协议）。

4. 功耗与成本

• CPLD

  静态功耗低，整体功耗较小，适合电池供电或低功耗场景。成本较低，适合中小规模设计。

• FPGA

  逻辑资源丰富导致静态功耗较高，动态功耗随逻辑复杂度增加而显著上升。成本高于CPLD，但性能与灵活性优势明显。

5. 适用场景

• CPLD
  控制密集型应用 ：电源管理、接口转换、简单协议实现（如UART、SPI）。
  特点：上电即运行、低延迟、设计周期短。

• FPGA
  计算密集型应用 ：数字信号处理（DSP）、图像处理、高速通信（如PCIe、以太网）。
  特点：并行计算能力强、支持复杂算法、可重构性高。

四、HDLbitsFPGA组合逻辑题目训练

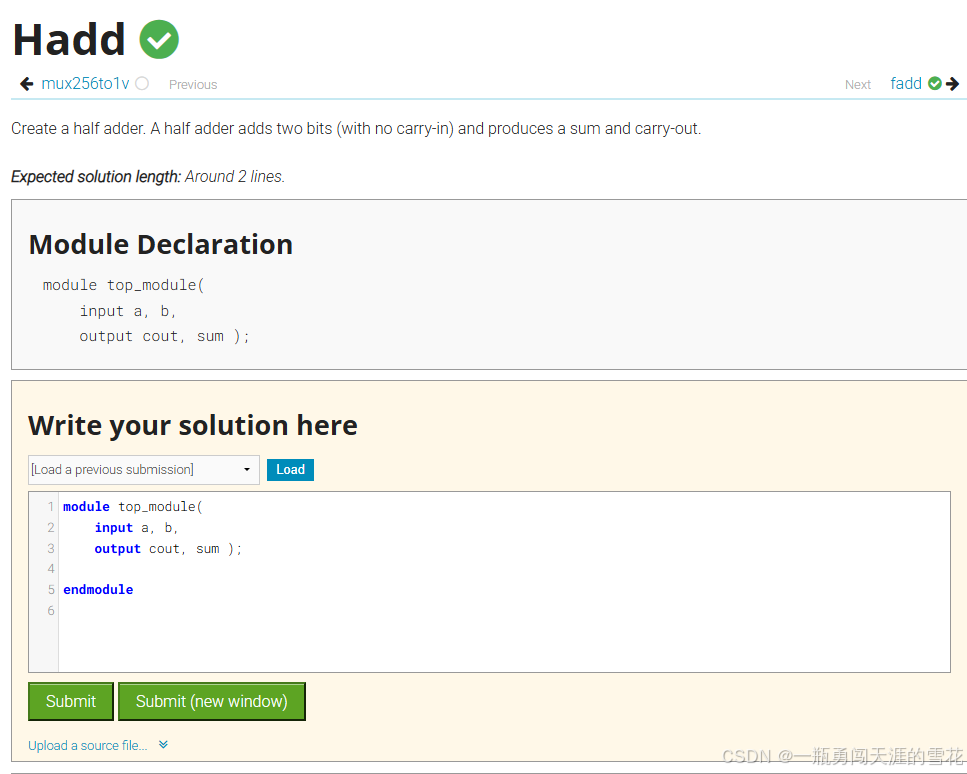

（一）创建一个半加器

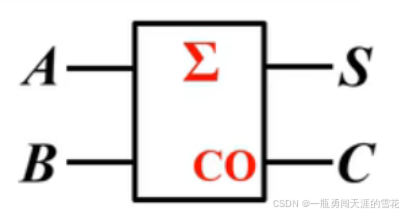

半加器实现两个二进制数相加，输出和与进位，无进位输入。

题目介绍：

答案代码：

module top_module(
    input a, b,
    output cout, sum );

endmodule

关键点解析：

1、功能 ：实现两个1位二进制数（a和b）的加法运算。

2、逻辑规则：

• 和（sum）：由a^b（异或）计算，结果为两数相加的本位值。
• 进位（cout）：由a&b(与）计算，当两数均为1时进位为1。

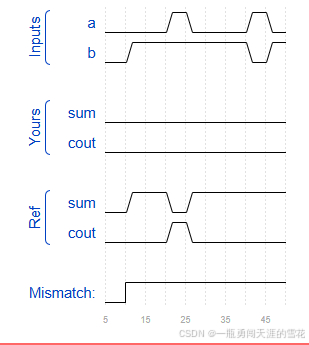

系统生成仿真图：

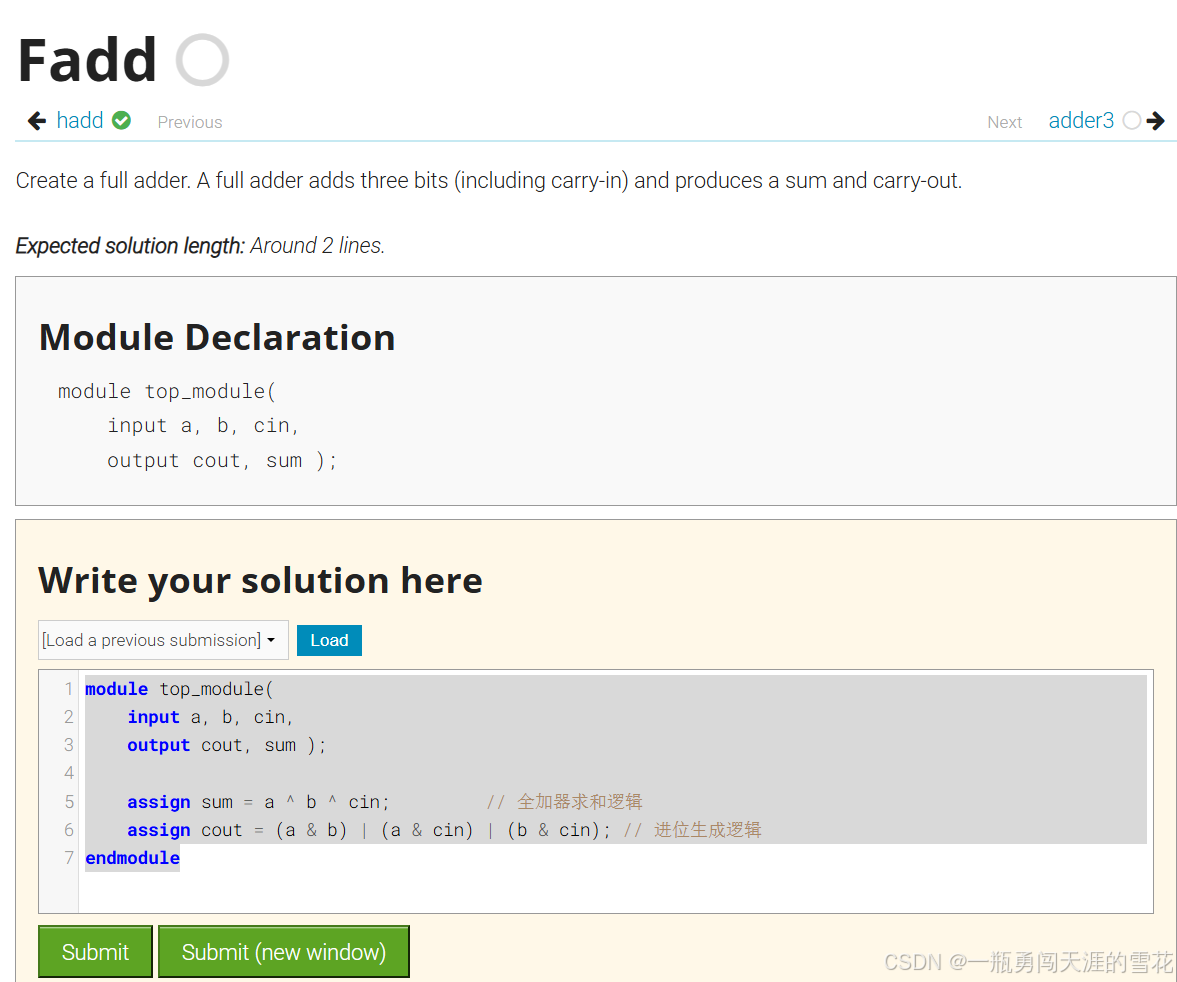

（二）创建一个全加器

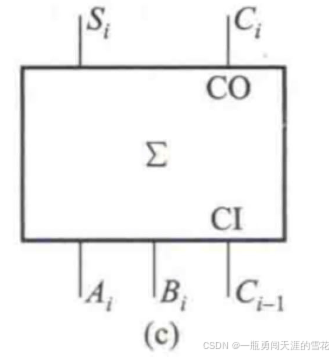

全加器将三个一位二进制数相加，输出和及进位。

题目介绍：

答案代码：

module top_module(
    input a, b, cin,
    output cout, sum );

    assign sum = a ^ b ^ cin;         // 全加器求和逻辑
    assign cout = (a & b) | (a & cin) | (b & cin); // 进位生成逻辑
endmodule

关键点解析

1、功能：实现三个1位二进制数（a、b和进位Cin）的加法运算。

2、逻辑规则：

• 和（sum）：由a ^ b ^ Cin 计算，结果为三数相加的本位值（奇偶校验逻辑）。
• 进位（cout）：若任意两个输入为1(a & b、a & Cin或b & Cin)，则产生进位。

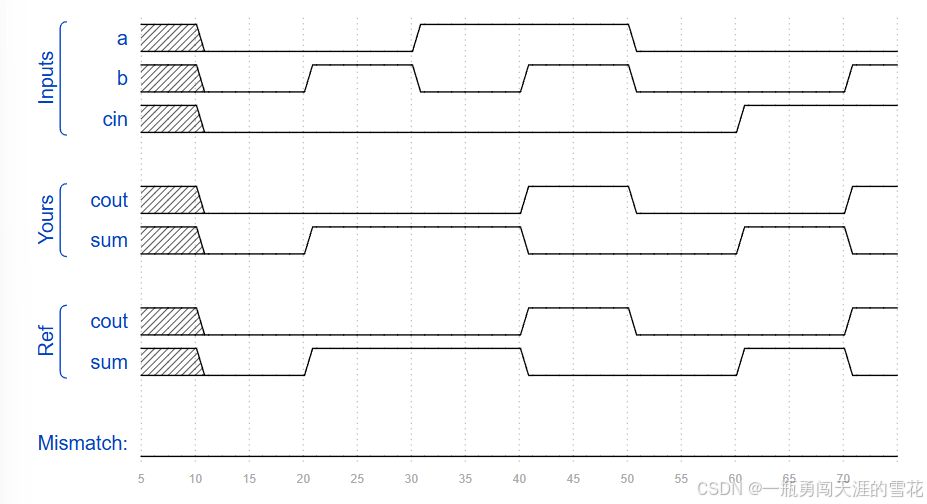

系统生成仿真图：

（三）创建一个或门运算

或门电路实现逻辑或操作，当任一输入为高电平时输出高电平，全低则输出低电平。

题目介绍：

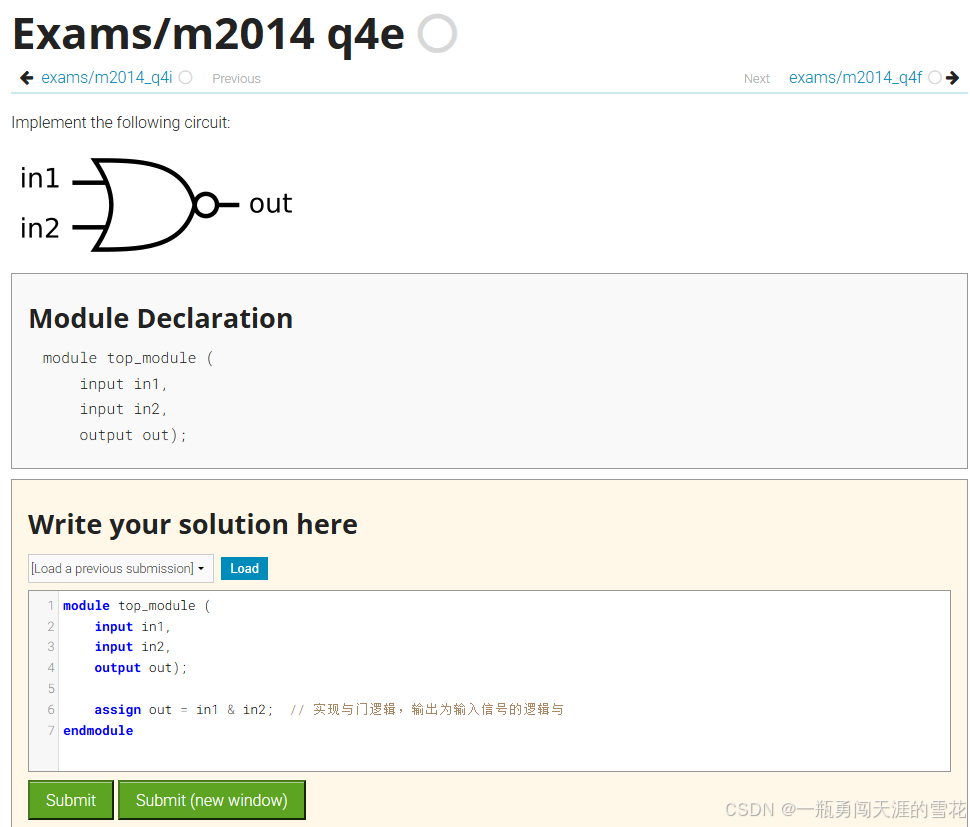

答案代码：

module top_module (
    input in1,
    input in2,
    output out);

    assign out = in1 & in2;  // 实现与门逻辑，输出为输入信号的逻辑与
endmodule

关键点解析

1、功能：实现两个1位二进制输入（in1和in2）的逻辑与操作。

2、逻辑规则：

• 输出 out 仅在 in1 和 in2 同时为 1 时输出 1，否则输出 0。

系统生成仿真图：

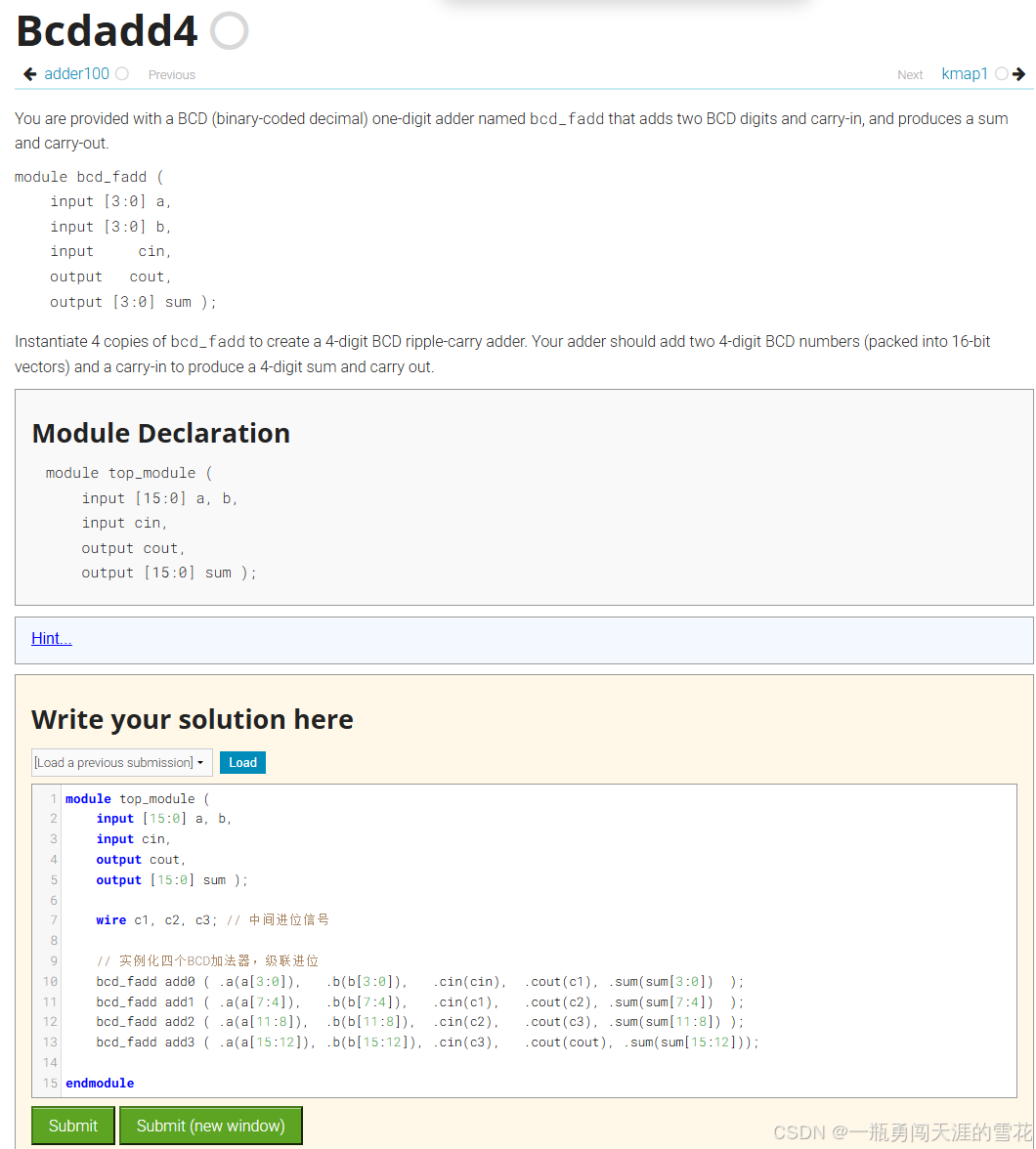

（四）创建一个4位BCD码加法器

四位BCD码加法器用于两个十进制数的相加，通过两个4位二进制加法器实现。若相加结果超过9或产生进位，则加6校正并进位，确保结果符合BCD编码规则，适用于精确十进制运算。

题目介绍：

答案代码：

module top_module (
    input [15:0] a, b,
    input cin,
    output cout,
    output [15:0] sum );

    wire c1, c2, c3; // 中间进位信号

    // 实例化四个BCD加法器，级联进位
    bcd_fadd add0 ( .a(a[3:0]),   .b(b[3:0]),   .cin(cin),  .cout(c1), .sum(sum[3:0])  );
    bcd_fadd add1 ( .a(a[7:4]),   .b(b[7:4]),   .cin(c1),   .cout(c2), .sum(sum[7:4])  );
    bcd_fadd add2 ( .a(a[11:8]),  .b(b[11:8]),  .cin(c2),   .cout(c3), .sum(sum[11:8]) );
    bcd_fadd add3 ( .a(a[15:12]), .b(b[15:12]), .cin(c3),   .cout(cout), .sum(sum[15:12]));

endmodule

关键点解析

1、输入与输出：

• **a[15:0] 和 b[15:0]：**16位BCD输入，每4位代表一个 十进制数字（如 a[3:0] 表示个位，a[7:4]表示十位，依此类推）。
• **sum[15:0]：**16位BCD输出，格式与输入相同，每个4位段为对应十进制位的和。

2、级联结构：

• 通过中间进位信号c1、c2、c3 将4个bcd_fadd模块级联，依次计算个位→十位→百位→千位。

• 进位传递：低位模块的进位输出（如c1）作为高位模块的进位输入（如add1 的 cin）。

3、BCD加法规则：

• 每个bcd_fadd 模块需实现BCD加法逻辑：

  • 对4位输入进行二进制加法。

  • 调整进位：若结果超过 9（即1001），则需 加6校正（0110）并产生进位。

  • 公式：

    temp_sum = a + b + cin; // 二进制加法结果
    sum = (temp_sum > 9) ? temp_sum + 6 : temp_sum; // 加6校正
    cout = (temp_sum > 9) ? 1 : 0; // 进位生成

• 例如：5+7 = 12，二进制和为 1100（12），但BCD需要表示为 0010（2）并进位1，因此实际操作为 1100+ 0110= 10010，取低4位 0010，进位为1。

4、模块实例化

bcd_fadd 模块接口：

module bcd_fadd (
    input [3:0] a, b,  // 4位BCD输入
    input cin,          // 进位输入
    output cout,        // 进位输出
    output [3:0] sum    // 4位BCD和
);

系统生成仿真图：

（五）创建一个2对1多路复用器

2对1多路复用器根据选择信号（sel）从两个输入（a、b）中选择一个输出。sel=0时输出a，sel=1时输出b。

题目介绍：

答案代码：

module top_module(
    input a, b, sel,
    output out );

    assign out = sel ? b : a;  // sel=1时选b，否则选a
endmodule

关键点解析

1、功能：通过选择信号 sel 从两个输入（a和b）中选择一个作为输出。

• 当 sel = 1 时，输出 out = b。

• 当 sel = 1 时，输出 out = 1。

2、逻辑规则：

• 使用条件运算符？: 实现选择逻辑，等效于以下逻辑表达式：

  out = (sel & b) | (~sel & a)

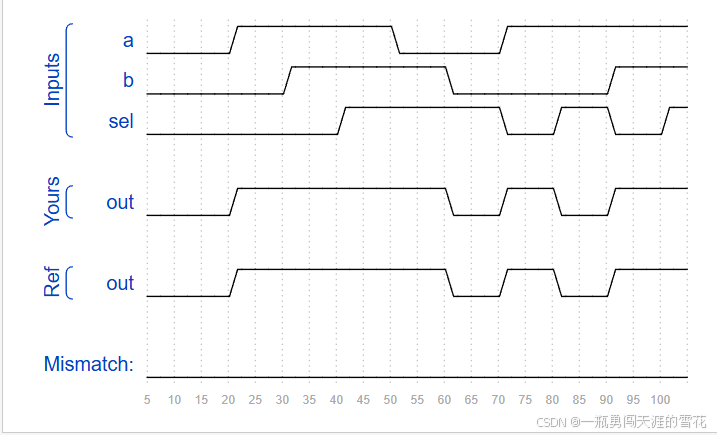

系统生成仿真图：

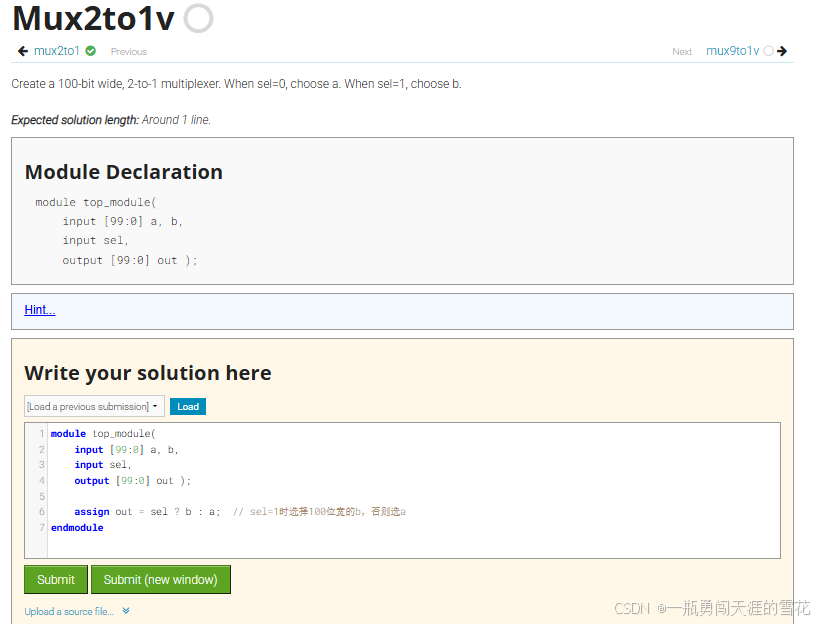

（六）创建一个2对1总线多路复用器

2对1总线多路复用器通过控制信号选择两路N位输入中的一路输出，每比特位均含独立2选1单元，实现并行数据切换，常用于总线系统、数据路由及多通道控制等场景。

题目介绍：

答案代码：

module top_module(
    input [99:0] a, b,
    input sel,
    output [99:0] out );

    assign out = sel ? b : a;  // sel=1时选择100位宽的b，否则选a
endmodule

关键点解析：

1、功能 ：通过单比特选择信号 sel，从两个100位宽的输入数据 a 和 b 中选择一个作为输出 out。

• 当 sel = 1 时，out 完全等于 b 的100位。

• 当 sel = 0 时，out 完全等于 a 的100位。

2、逻辑规则：

• 并行选择：每个比特位独立选择，所有100位同时完成选择操作。

• 等效电路 ：由100个独立的2选1多路选择器组成，每个选择器由 sel 信号控制。

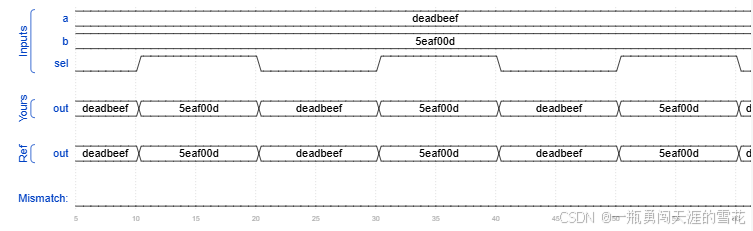

系统生成仿真图：

五、总结

在本次FPGA入门学习中，我深刻体会到硬件设计与软件编程的思维差异。通过状态机的三段式设计（状态转移、次态逻辑、输出分离），我不仅掌握了Moore/Mealy型状态机的核心区别，更在实践中感受到模块化设计对复杂逻辑的简化作用------例如LED流水灯项目中，通过独热码编码和计时器控制，直观实现了状态切换与暂停功能，但仿真阶段因计数器位宽设置错误导致时序异常，调试后才理解硬件设计中"精确时序约束"的重要性。

此外，对比CPLD与FPGA时，我意识到芯片选型需紧密结合需求：CPLD的确定性延迟适合实时控制，而FPGA的并行计算能力更适配算法加速。在HDLbits练习中，BCD加法器的"加6校正"逻辑让我初次体会到硬件设计中的"规则映射"思维------并非所有运算都能直接移植软件逻辑，需结合硬件特性调整（如进位链优化）。

未来，我计划深入时序分析与高速接口协议实现，同时加强仿真覆盖率训练，以更系统性地提升FPGA开发能力。
