Matlab进阶绘图第74期-带填充纹理的单组柱状图

本期分享一下带填充纹理的单组柱状图。

由于Matlab未收录带填充纹理的单组柱状图的绘图函数,因此需要大家自行解决。

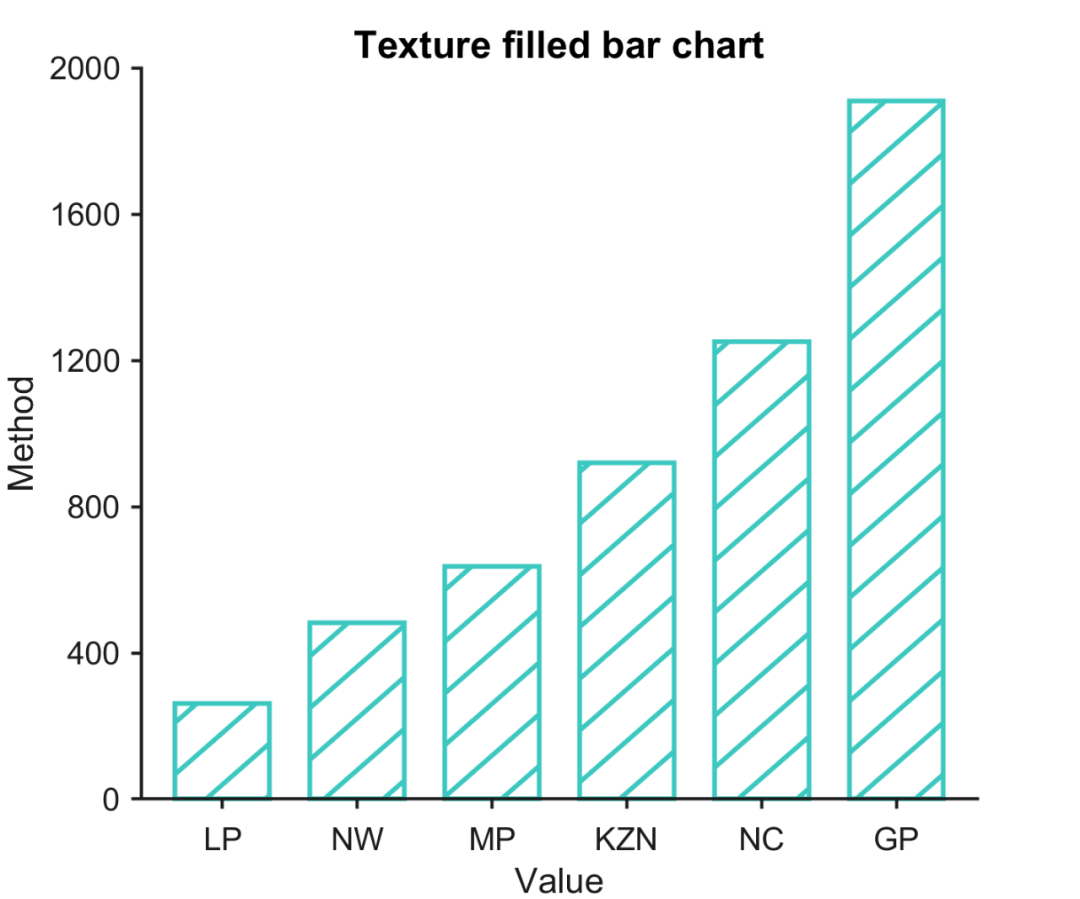

本文使用hatchfill2工具(Kesh Ikuma. Matlab Central, 2023)进行带填充纹理的单组柱状图的绘制,先来看一下成品效果:

特别提示:本期内容『数据+代码』已上传资源群中,加群的朋友请自行下载。有需要的朋友可以关注同名公号【阿昆的科研日常】,后台回复关键词【全家桶】查看加入方式。


1. 数据准备

此部分主要是读取原始数据并初始化绘图参数。

复制代码
% 读取数据load data.mat% 初始化参数X = DATA1;Y = DATA2;

2. 颜色定义

作图不配色就好比做菜不放盐,总让人感觉少些味道。

但颜色搭配比较考验个人审美,需要多加尝试。

这里直接使用TheColor配色工具中的SCI权威配色库:

复制代码
map = TheColor('sci',498);C = map(2,1:3);

3. 带填充纹理的单组柱状图绘制

调用'barh'和'hatchfill2'命令,绘制带填充纹理的单组柱状图。​​​​​​​

复制代码
GO = bar(X,Y,0.7,'EdgeColor',C,'LineWidth',1.5,'FaceColor','w');hatchfill2(GO,'single', ...    'HatchAngle',45, ...    'HatchDensity',20, ...    'HatchLineWidth',1.5,...    'HatchColor',C);hTitle = title('Texture filled bar chart');hXLabel = xlabel('Value');hYLabel = ylabel('Method');

4. 细节优化

为了插图的美观,对坐标轴细节等进行美化:​​​​​​​

复制代码
% 坐标区调整set(gca, 'Box', 'off', ...                                   % 边框         'Layer','top',...                                   % 图层         'LineWidth', 1,...                                  % 线宽         'XGrid', 'off', 'YGrid', 'off', ...                 % 网格         'TickDir', 'out', 'TickLength', [.01 .01], ...      % 刻度         'XMinorTick', 'off', 'YMinorTick', 'off', ...       % 小刻度         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1])        % 坐标轴颜色% 坐标轴刻度调整set(gca, 'XTick', 1:1:6,...                                  % 刻度位置、间隔、范围         'Xlim' , [0.4 6.6], ...          'YTick', 0:400:2000,...         'Ylim' , [0 2000], ...         'Xticklabel',{'LP','NW','MP','KZN','NC','GP'}) % 字体和字号set(gca, 'FontName', 'Arial', 'FontSize', 10)set([hXLabel, hYLabel], 'FontName', 'Arial', 'FontSize', 11)set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])

设置完毕后,以期刊所需分辨率、格式输出图片。​​​​​​​

复制代码
%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

以上。
