计算机视觉中的数学：几何变换与矩阵运算详解，计算机视觉致力于让计算机模拟人类视觉系统，理解和解释图像与视频中的内容。在这一复杂的领域中，数学作为核心驱动力，为各种算法和技术提供了坚实的理论基础。几何变换和矩阵运算贯穿于计算机视觉的众多任务，从图像的预处理、特征提取到目标识别与追踪等，它们帮助我们对图像中的物体进行位置、形状和方向的调整与分析，实现对视觉场景的精确理解和处理。

一、前言

计算机视觉是一门研究如何使机器"看"的科学，更进一步的说，就是是指用摄影机和电脑代替人眼对目标进行识别、跟踪和测量等机器视觉，并进一步做图形处理，使电脑处理成为更适合人眼观察或传送给仪器检测的图像。作为一个科学学科，计算机视觉研究相关的理论和技术，试图建立能够从图像或者多维数据中获取'信息'的人工智能系统。这里所指的信息指Shannon定义的，可以用来帮助做一个"决定"的信息。因为感知可以看作是从感官信号中提取信息，所以计算机视觉也可以看作是研究如何使人工系统从图像或多维数据中"感知"的科学。

👉👉👉 🥇 点击进入计算机视觉专栏，计算机视觉（CV）是人工智能的重要分支，致力于让机器通过数字图像或视频获取、处理和分析视觉信息，并模拟人类视觉的认知能力。本专栏涵盖基础概念、技术应用、前沿研究和实战案例等方向。

👉👉👉 🥇 点击进入计算机网络技术专栏，本专栏旨在深入探讨计算机网络的核心概念、关键技术、协议标准以及最新发展趋势，帮助读者全面理解网络通信的原理与实践。

👉👉👉 🥇 点击进入网络安全知识专栏，本专栏详细介绍了网络安全入门：理解基本概念和术语，网络安全的五大核心领域：防护、检测、响应、恢复与治理，常见的网络攻击类型及防范技巧，网络安全防护层次：从物理到应用的多重保障，企业网络安全的十大挑战及解决方案等。

二、基础数学概念回顾

2.1 向量与向量运算

2.1.1 向量的定义

在计算机视觉的二维或三维空间中，向量是具有大小和方向的量。在二维空间中，向量可以表示为，其中x和y分别是向量在x轴和y轴上的分量。例如，向量，其大小（模）为，方向可以通过与x轴正方向的夹角来确定。

2.1.2 向量运算

2.2 矩阵基础

2.2.1 矩阵的定义与表示

矩阵是一个按照长方阵列排列的复数或实数集合。在计算机视觉中，常用的是二维矩阵，例如一个m×n的矩阵A可表示为：

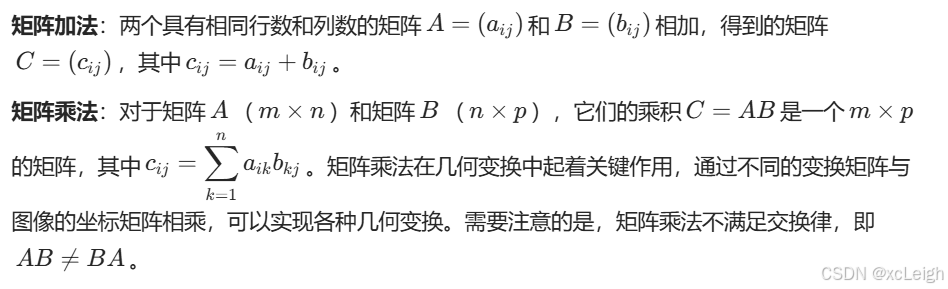

2.2.2 矩阵运算

三、几何变换基础

3.1 平移变换

3.1.1 原理

这里的3×3矩阵就是平移变换矩阵。

3.1.2 代码示例（Python + OpenCV）

python 复制代码

import cv2 import numpy as np
# 读取图像 image = cv2.imread('input_image.jpg') height, width, _ = image.shape
# 定义平移向量 tx = 50 ty = 30
# 创建平移变换矩阵 translation_matrix = np.float32([[1, 0, tx], [0, 1, ty]])
# 应用平移变换 translated_image = cv2.warpAffine(image, translation_matrix, (width, height))  cv2.imshow('Original Image', image) cv2.imshow('Translated Image', translated_image) cv2.waitKey(0) cv2.destroyAllWindows()

在这段代码中，cv2.warpAffine函数用于应用仿射变换，这里的平移变换矩阵translation_matrix是一个2×3的矩阵，因为cv2.warpAffine函数内部处理方式，在二维仿射变换中可以使用这种简化形式。

3.2 缩放变换

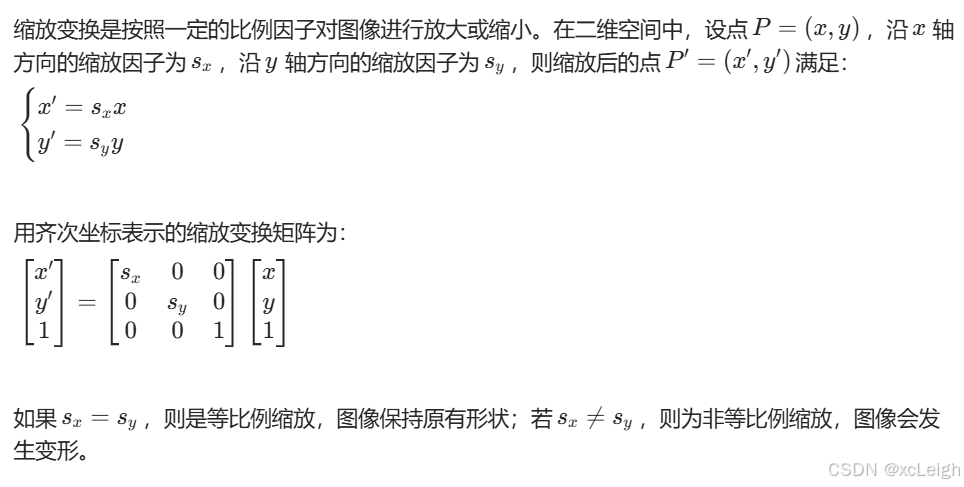

3.2.1 原理

3.2.2 代码示例（Python + OpenCV）

python 复制代码

import cv2
import numpy as np

image = cv2.imread('input_image.jpg')

# 定义缩放因子
scale_x = 0.5
scale_y = 0.5

# 创建缩放变换矩阵
scaling_matrix = np.float32([[scale_x, 0, 0], [0, scale_y, 0]])

# 计算新的图像尺寸
new_width = int(image.shape[1] * scale_x)
new_height = int(image.shape[0] * scale_y)

# 应用缩放变换
scaled_image = cv2.warpAffine(image, scaling_matrix, (new_width, new_height))

cv2.imshow('Original Image', image)
cv2.imshow('Scaled Image', scaled_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

这里同样使用cv2.warpAffine函数，缩放变换矩阵scaling_matrix为2×3形式，cv2.warpAffine会根据矩阵和指定的输出尺寸对图像进行缩放变换。

3.3 旋转变换

3.3.1 原理

3.3.2 代码示例（Python + OpenCV）

python 复制代码

import cv2
import numpy as np

image = cv2.imread('input_image.jpg')
height, width, _ = image.shape

# 计算图像中心
center = (width // 2, height // 2)

# 定义旋转角度（逆时针）
angle = 45

# 获取旋转矩阵
rotation_matrix = cv2.getRotationMatrix2D(center, angle, 1.0)

# 应用旋转变换
rotated_image = cv2.warpAffine(image, rotation_matrix, (width, height))

cv2.imshow('Original Image', image)
cv2.imshow('Rotated Image', rotated_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这段代码中，cv2.getRotationMatrix2D函数用于生成绕指定中心旋转指定角度的2×3仿射变换矩阵，cv2.warpAffine函数利用该矩阵对图像进行旋转变换。

四、复杂几何变换与矩阵运算

4.1 仿射变换

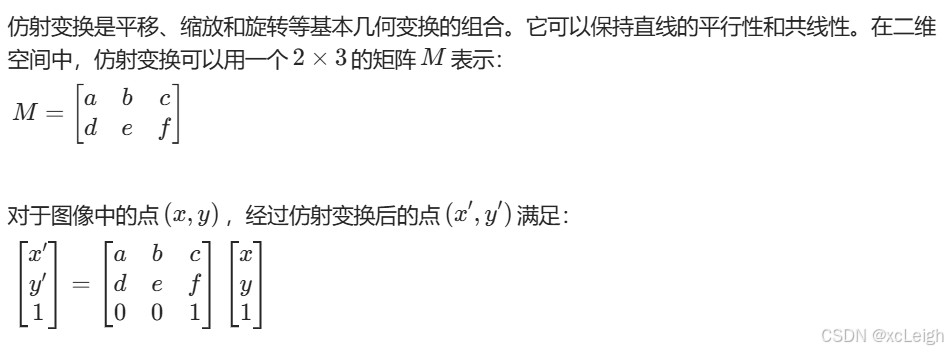

4.1.1 原理

其中，a,b,d,e决定了缩放、旋转和剪切等变换，c,f决定了平移变换。通过调整矩阵M的元素，可以实现各种复杂的仿射变换。

4.1.2 代码示例（Python + OpenCV）

python 复制代码

import cv2
import numpy as np

image = cv2.imread('input_image.jpg')
height, width, _ = image.shape

# 定义仿射变换矩阵
affine_matrix = np.float32([[1, 0.5, 0], [0, 1, 50]])

# 应用仿射变换
affine_image = cv2.warpAffine(image, affine_matrix, (width, height))

cv2.imshow('Original Image', image)
cv2.imshow('Affine Transformed Image', affine_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

此代码中定义的仿射变换矩阵affine_matrix，第一行元素[1, 0.5, 0]和第二行元素[0, 1, 50]组合实现了水平方向的剪切和垂直方向的平移变换，cv2.warpAffine函数执行该仿射变换。

4.2 透视变换

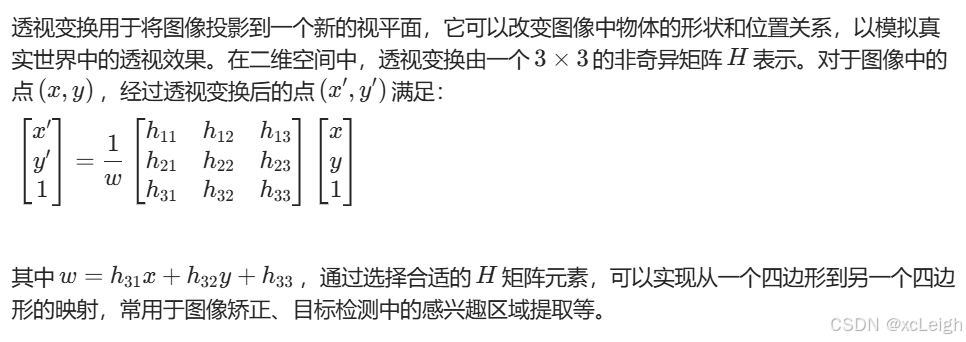

4.2.1 原理

4.2.2 代码示例（Python + OpenCV）

python 复制代码

import cv2
import numpy as np

image = cv2.imread('input_image.jpg')

# 定义原图像中的四个点（四边形顶点）
src_points = np.float32([[50, 50], [200, 50], [50, 200], [200, 200]])

# 定义目标图像中的四个点（对应四边形顶点）
dst_points = np.float32([[100, 50], [250, 50], [50, 250], [200, 250]])

# 计算透视变换矩阵
perspective_matrix = cv2.getPerspectiveTransform(src_points, dst_points)

# 应用透视变换
perspective_image = cv2.warpPerspective(image, perspective_matrix, (image.shape[1], image.shape[0]))

cv2.imshow('Original Image', image)
cv2.imshow('Perspective Transformed Image', perspective_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这段代码中，cv2.getPerspectiveTransform函数根据原图像和目标图像中的对应点对计算透视变换矩阵perspective_matrix，cv2.warpPerspective函数利用该矩阵对图像进行透视变换，实现从原四边形区域到目标四边形区域的映射。

五、几何变换与矩阵运算的应用

5.1 图像配准

图像配准是将不同时间、不同传感器或不同视角下获取的同一场景的图像进行对齐的过程。几何变换和矩阵运算在其中起着关键作用。通过估计不同图像之间的平移、旋转、缩放或仿射变换参数，构建相应的变换矩阵，将一幅图像变换到与另一幅图像相同的坐标系下，实现图像的精确对齐。例如，在医学图像分析中，需要将同一患者不同时期的 CT 图像进行配准，以观察病情的发展变化，通过计算合适的几何变换矩阵，可以准确地将不同图像中的器官和组织对应起来。

5.2 目标检测与识别

在目标检测与识别任务中，几何变换用于对训练数据进行增强，通过对原始图像进行平移、旋转、缩放等变换，生成更多不同姿态和尺度的样本，增加训练数据的多样性，提高模型的泛化能力。同时，在检测到目标后，利用几何变换可以对目标的位置和姿态进行精确估计。例如，在自动驾驶中，通过对摄像头采集的图像进行几何变换分析，可以确定车辆周围行人、车辆等目标的准确位置和方向，为决策系统提供关键信息。

5.3 三维重建

在三维重建中，从多个二维图像恢复出物体的三维结构，需要利用几何变换和矩阵运算来建立图像之间的对应关系和空间几何模型。通过相机的内参矩阵（描述相机内部特性，如焦距、主点位置等）和外参矩阵（描述相机在世界坐标系中的位置和姿态），结合图像中的特征点匹配，利用几何变换计算出三维空间中物体的坐标。例如，在文物数字化重建中，通过对文物不同角度拍摄的多张图像进行几何变换和矩阵运算处理，可以精确构建文物的三维模型，实现文物的永久保存和虚拟展示。

六、总结

几何变换与矩阵运算作为计算机视觉中的核心数学工具，为图像的处理、分析和理解提供了强大的支持。从简单的平移、缩放和旋转变换，到复杂的仿射变换和透视变换，每一种变换都通过特定的矩阵运算来实现，这些变换在图像配准、目标检测与识别、三维重建等众多计算机视觉应用中发挥着不可替代的作用。深入理解这些数学原理和操作方法，不仅有助于我们掌握现有的计算机视觉算法，更能为开发新的高效算法和解决复杂的实际问题奠定坚实的基础。随着计算机视觉技术的不断发展，几何变换与矩阵运算将在更多领域展现其
