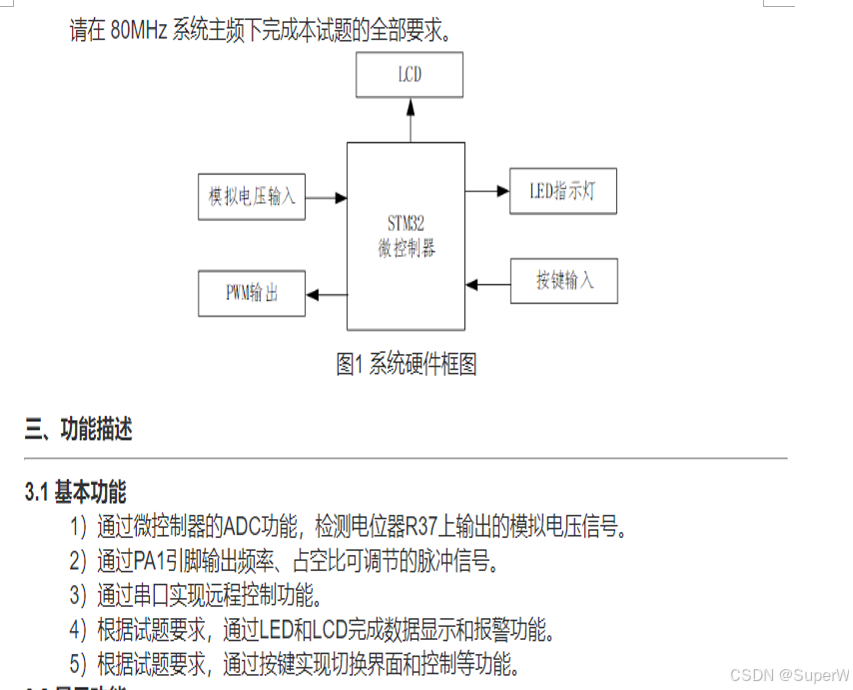

一.LED
先配置LED的八个引脚为GPIO_OutPut，锁存器PD2也是，然后都设置为起始高电平，生成代码时还要去解决引脚冲突问题
二.按键
按键配置，由原理图按键所对引脚要GPIO_Input
生成代码，在文件夹中添加code文件夹，code中添加fun.c、fun.h、headfile.h文件，去资源包中把lcd.c、lcd.h、fonts.h添加到code中，然后去写按键控制灯亮灭的程序，看是否有问题
按键控制led没有问题后写lcd显示代码，显示没问题后，解决lcd与led引脚冲突问题，方法在我的其他文章中CSDN
HAL_GPIO_WritePin (GPIOD,GPIO_PIN_2,GPIO_PIN_RESET ); //为解决引脚冲突初始化lcd时 LCD_Init (); 要将锁存器锁存器来；
LCD_Clear (Black);
LCD_SetBackColor(Black);
LCD_SetTextColor(White);

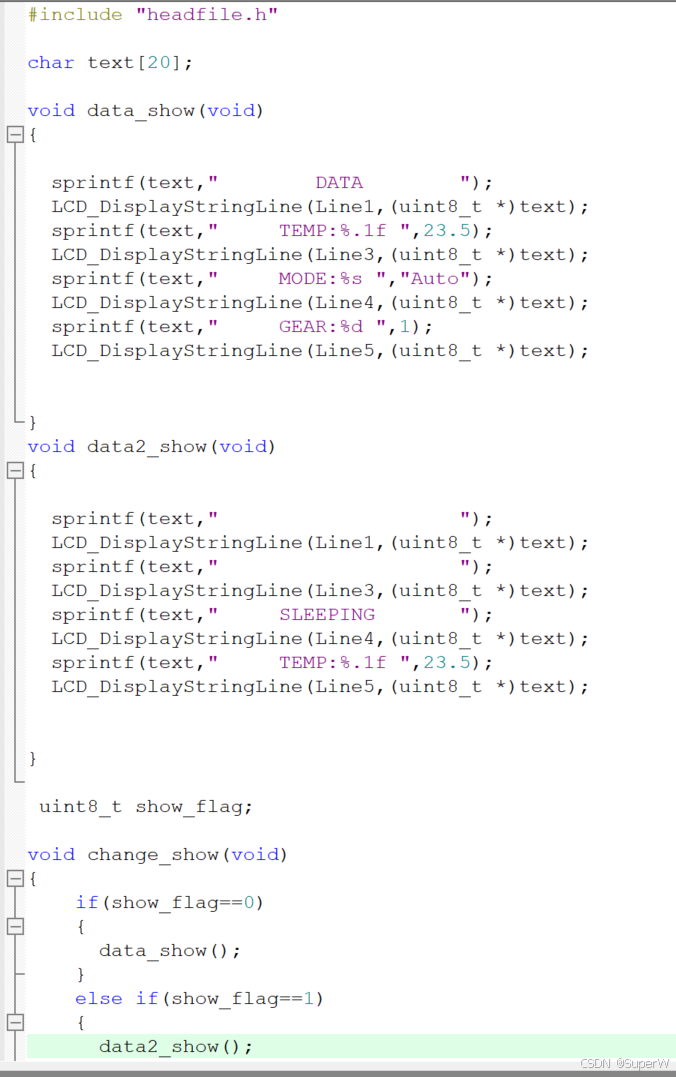

三.LCD显示函数
void lcd_show(void)
{
sprintf(text," hello world");
LCD_DisplayStringLine (Line0 ,(uint8_t *)text);
}

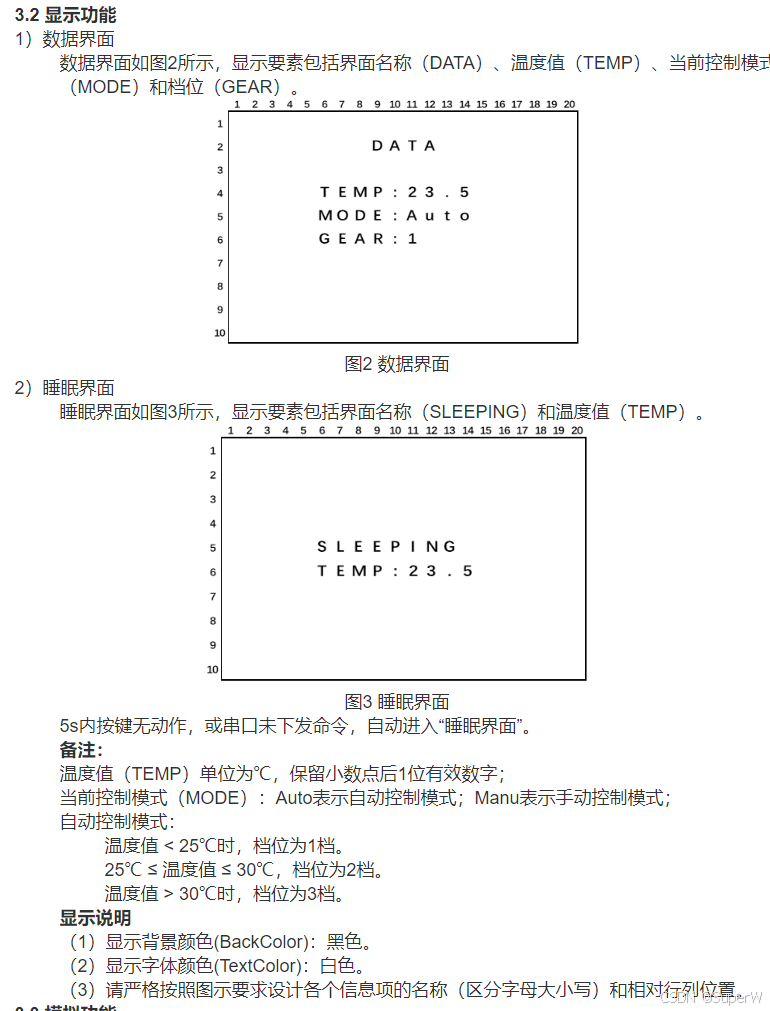

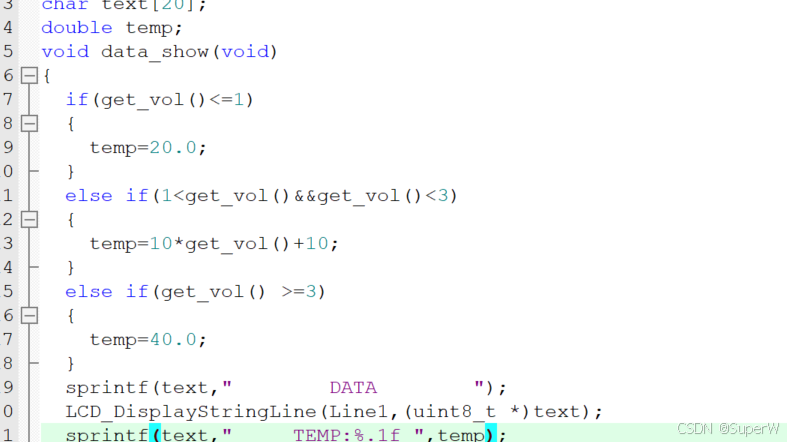

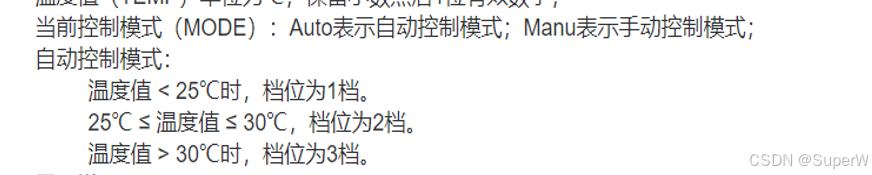

四.显示功能

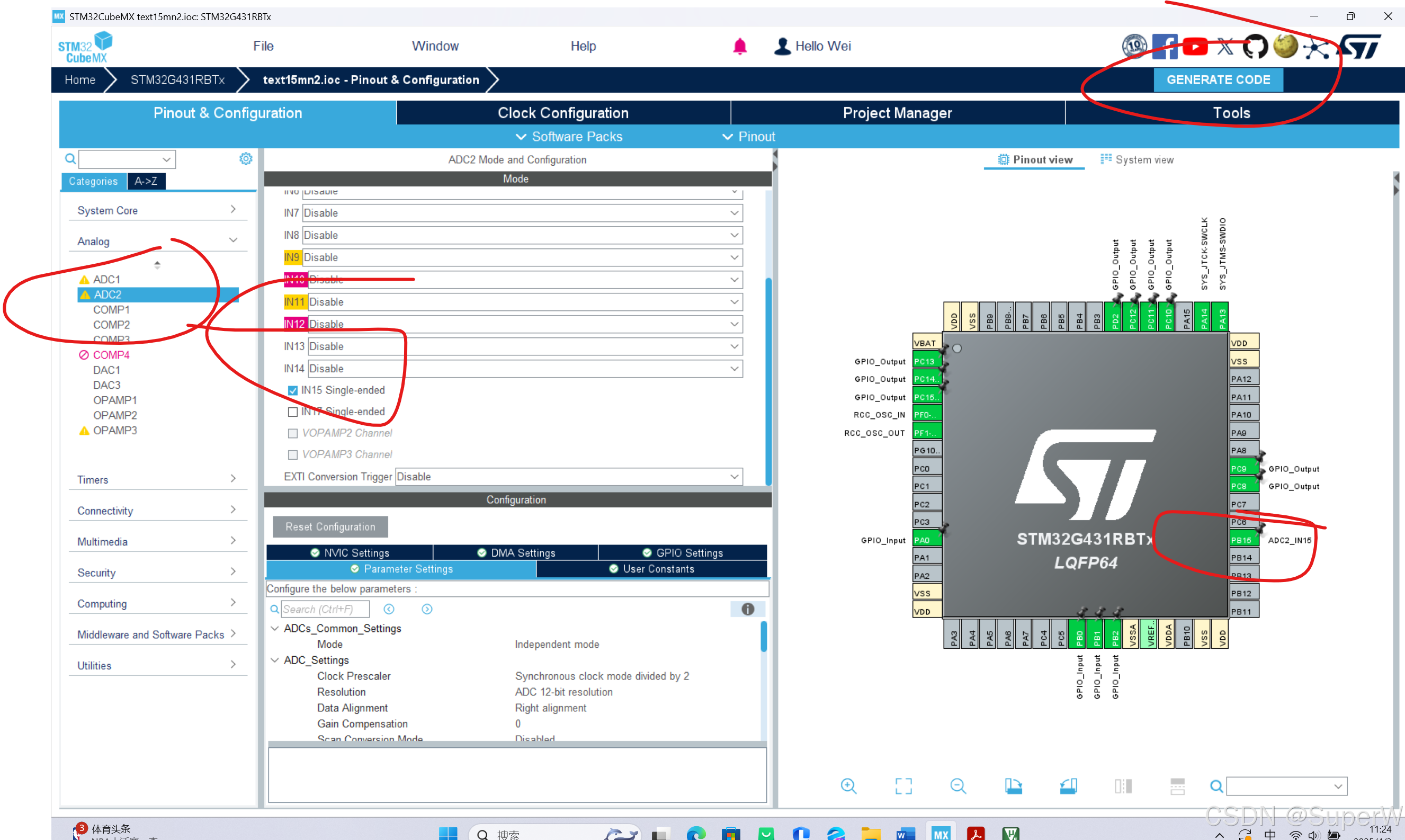

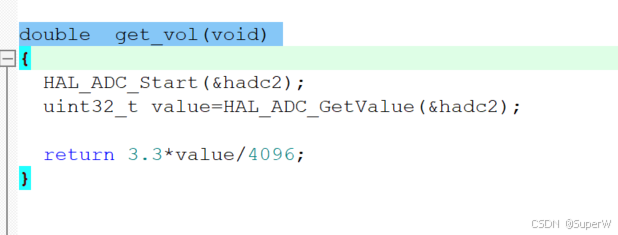

四.ADC（电压）功能
adc配置不需要中断

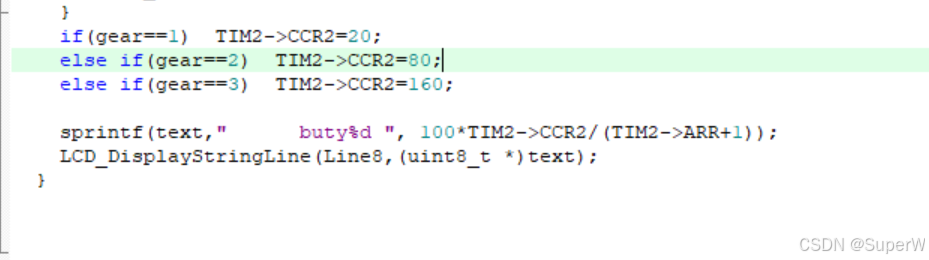

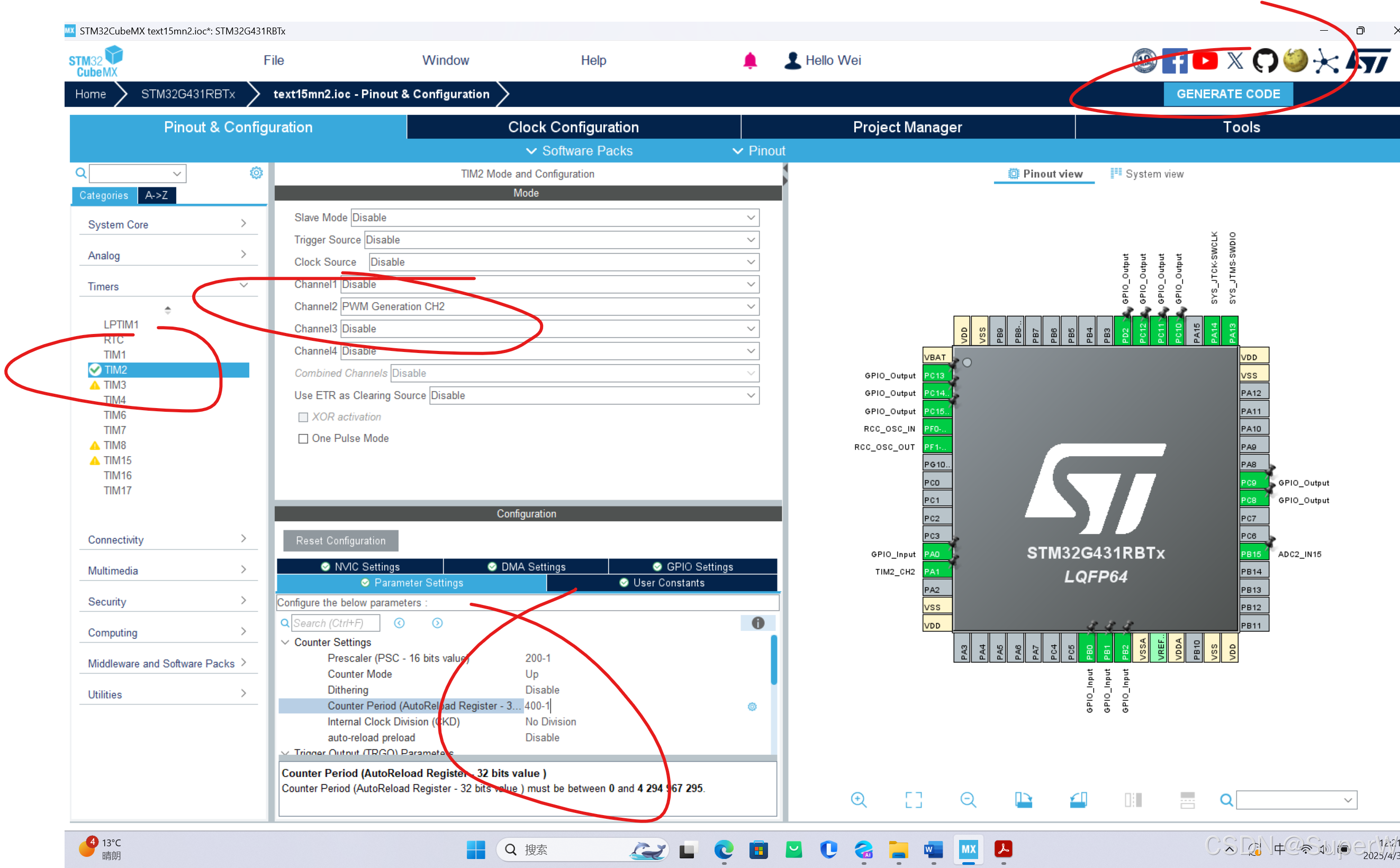

五.PWM输出（不用中断，需时钟源，有易错点）
PWM输出初始化时需要给CCR赋值，不然没有频率输出

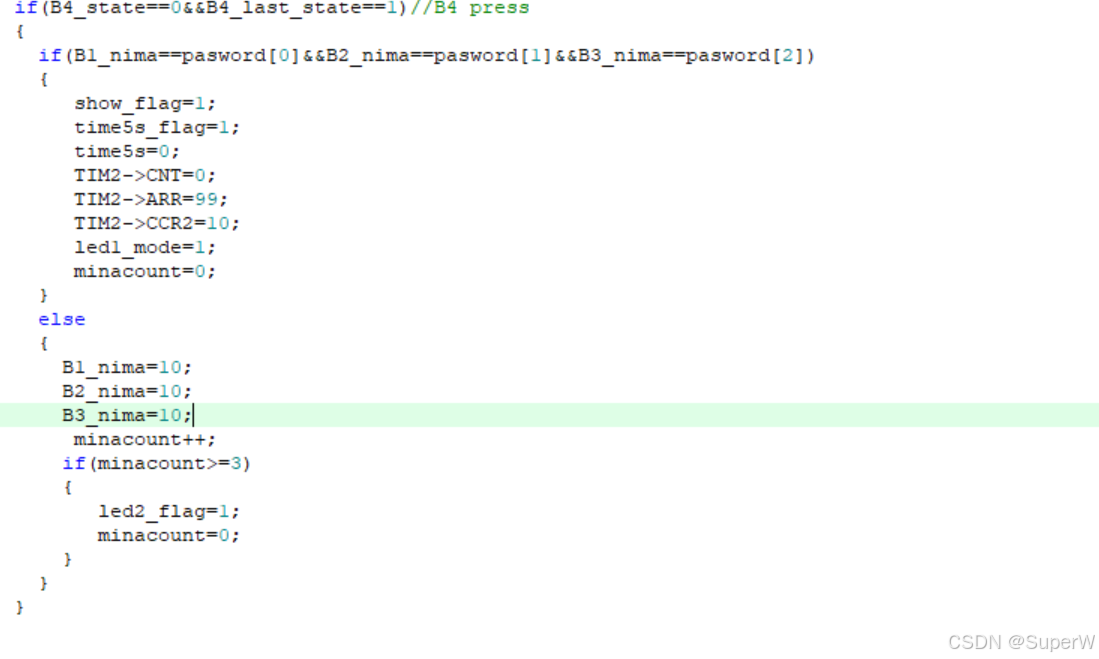

六.按键功能

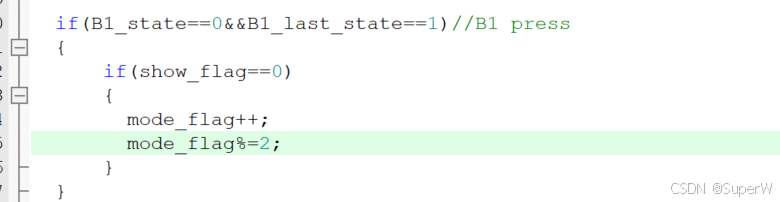

B1按键

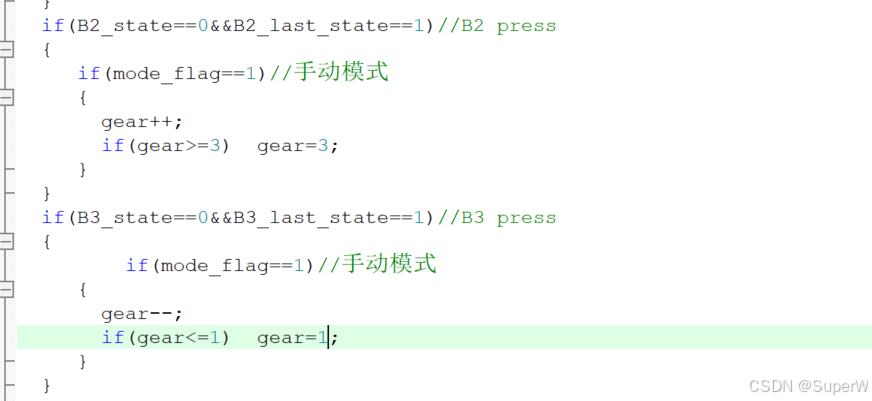

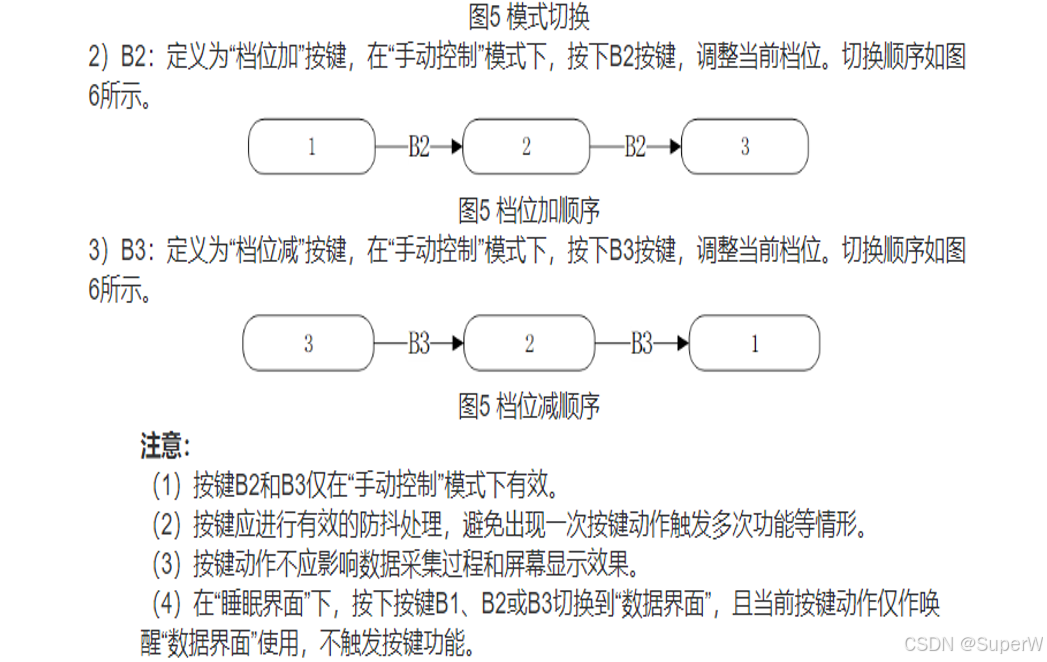

B2B3按键
睡眠界面下按键

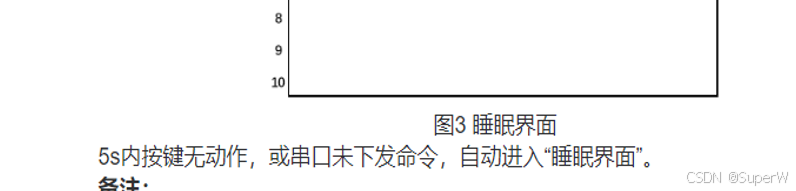

进入睡眠模式

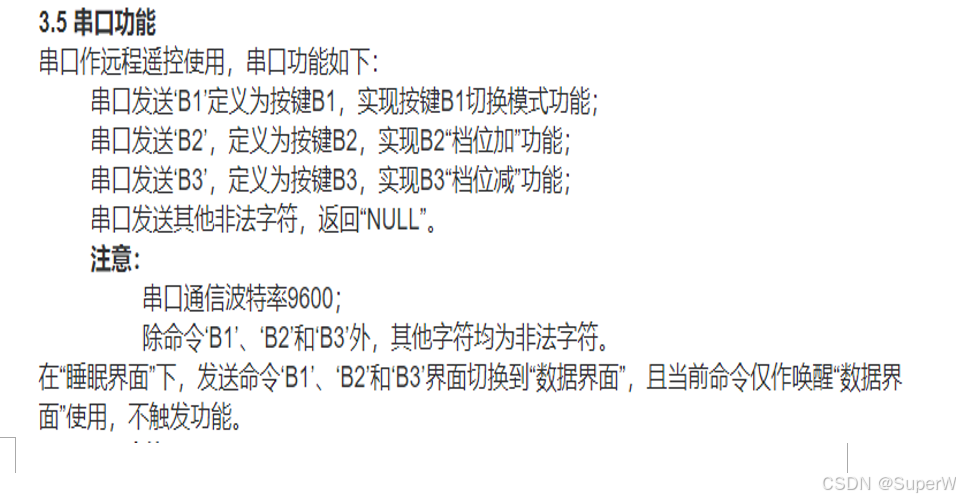

七.串口功能（有小问题）
本次串口使用DMA

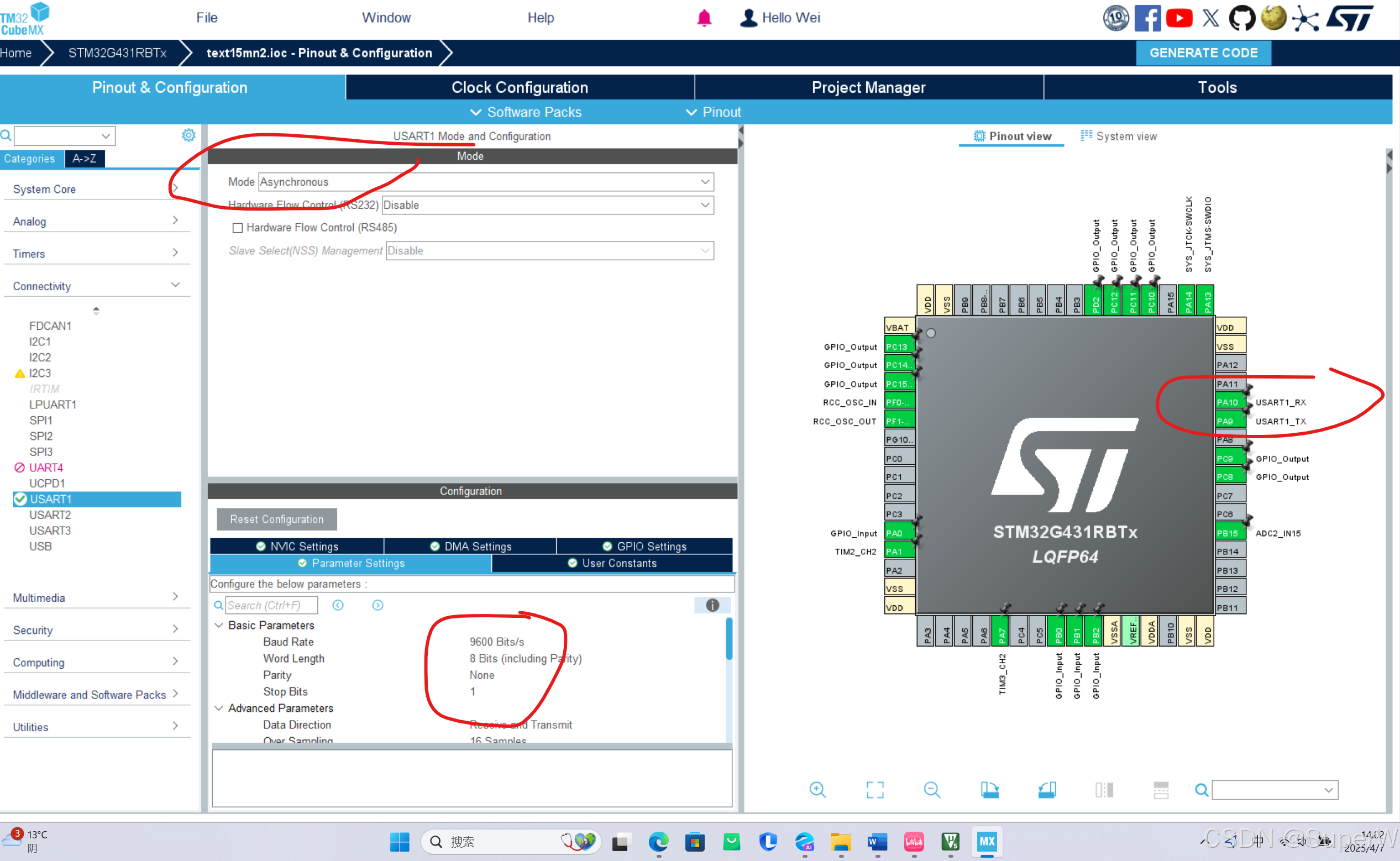

先设置波特率和异步通信，修改引脚

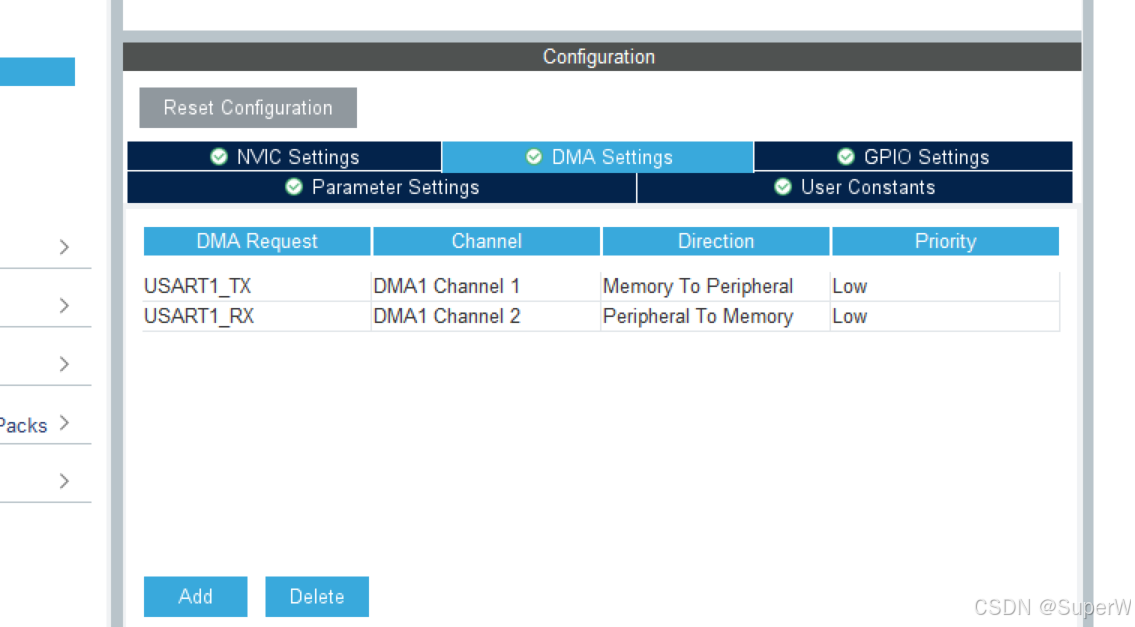

启用DMA功能

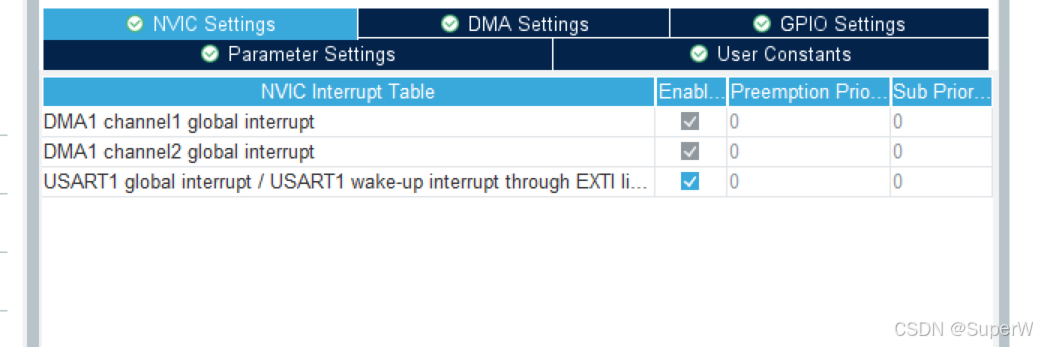

开启中断，之后生成代码
找串口接收函数，这里使用的函数与其他函数所在地方不同，注意查看位置
在文件中找到串口接收回调函数，写串口服务函数
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size);

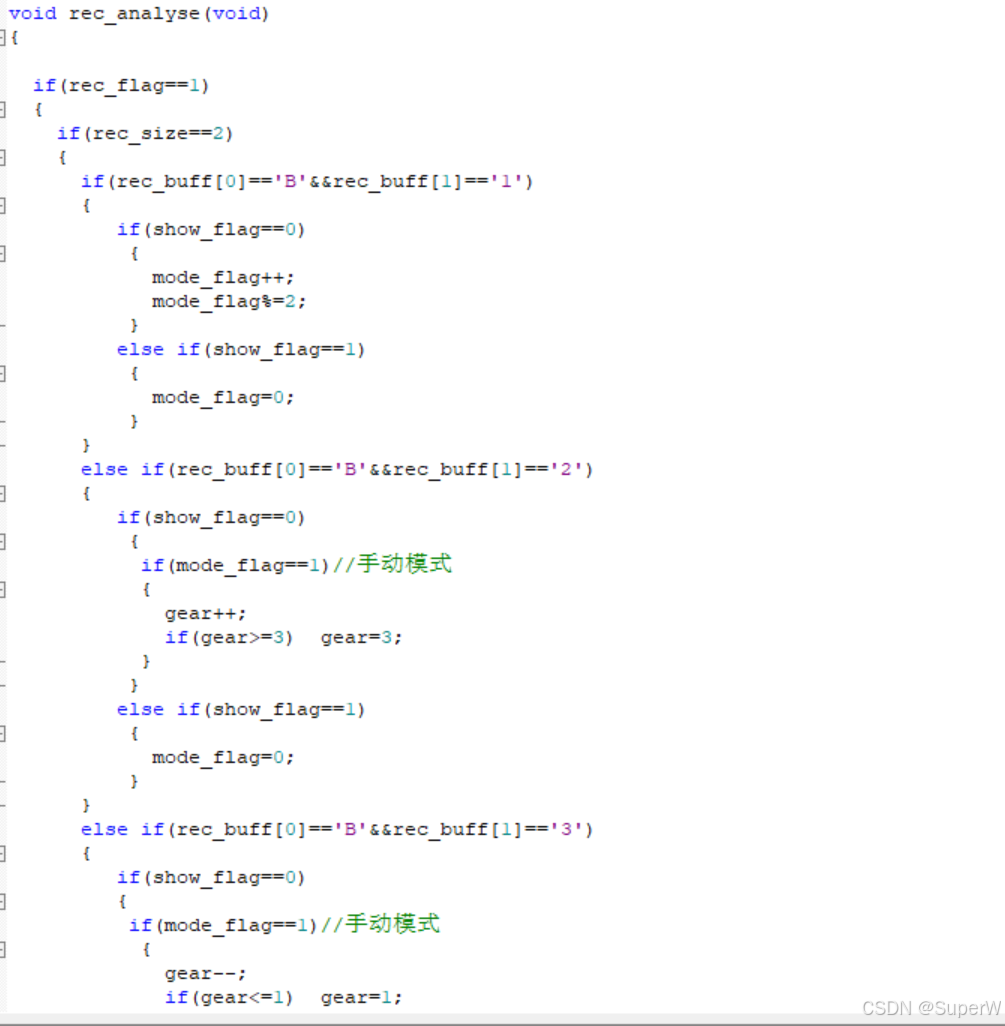

写好之后写一个串口接收处理函数，用于判断接收的字符是否是题目要求的，是去执行要求的功能语句

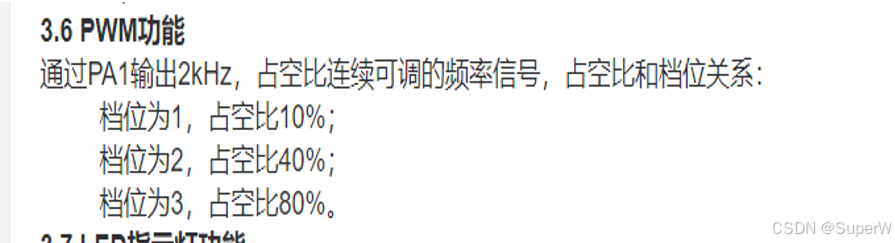

八.PWM功能

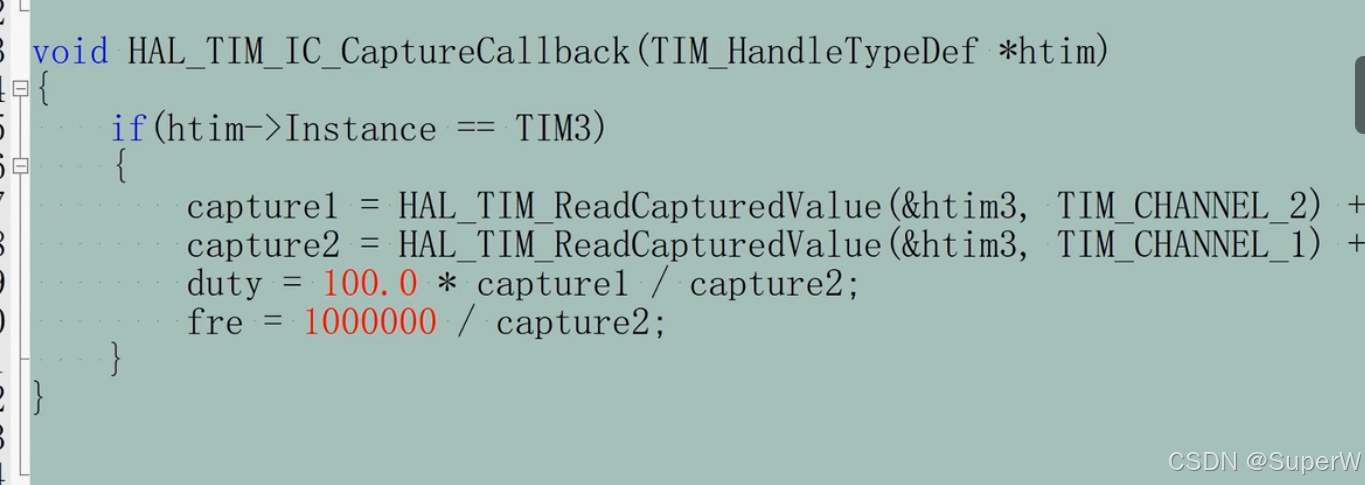

占空比的另一种测量方式

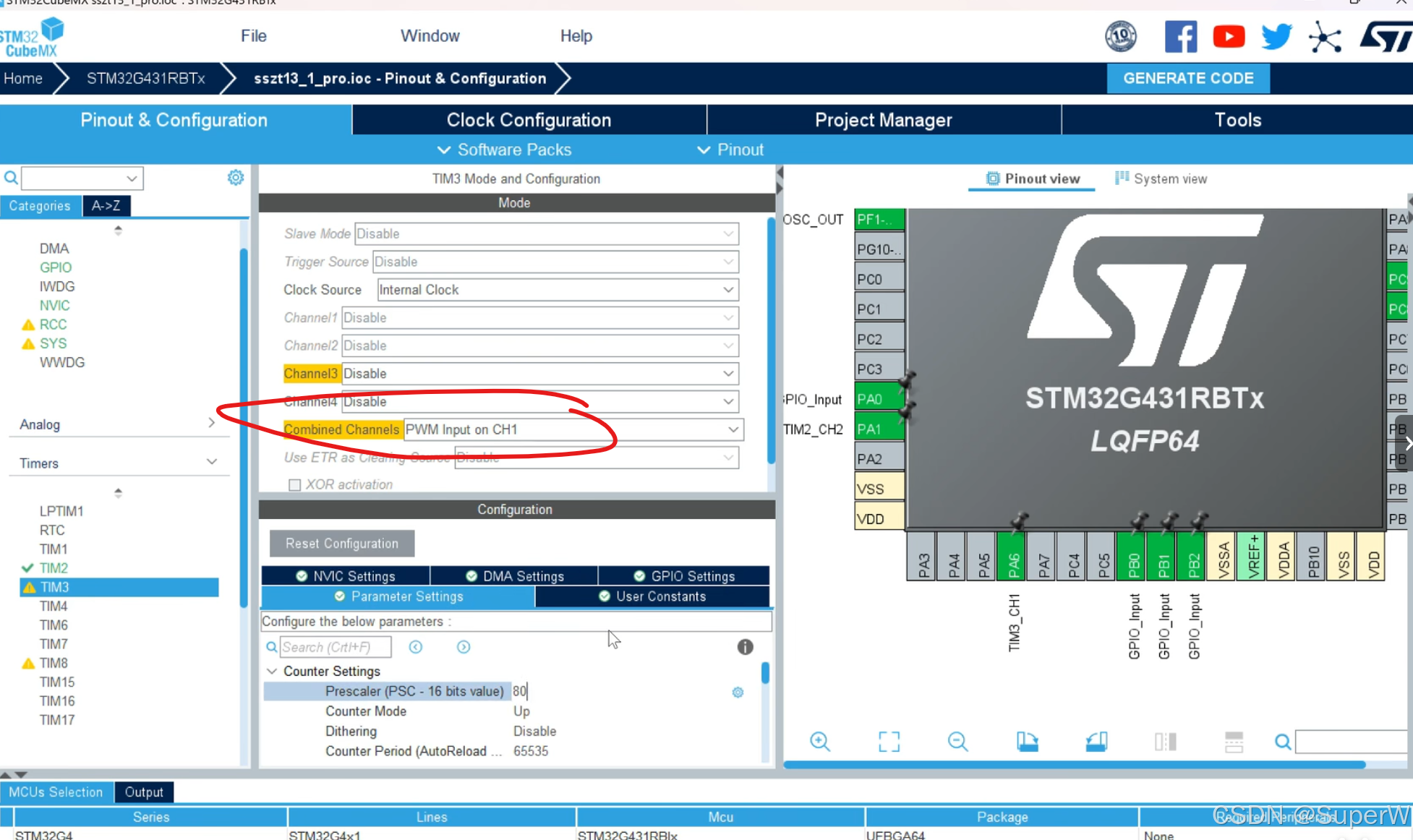

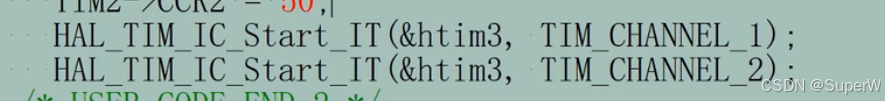

假设我们用PA6去捕获PWM，PA6引脚用的是TIM3 CH1，配置过程和正常的捕获配置一样，只是main函数中的时候额外打开一个通道二
占空比就在回调函数里计算了，我们配置的时候是CH1，计算频率除的捕获值还是用CH1通道捕获的值，计算占空比的时候就用通道二的除通道一的。
乘100.0是计算的结果转成小数，%。

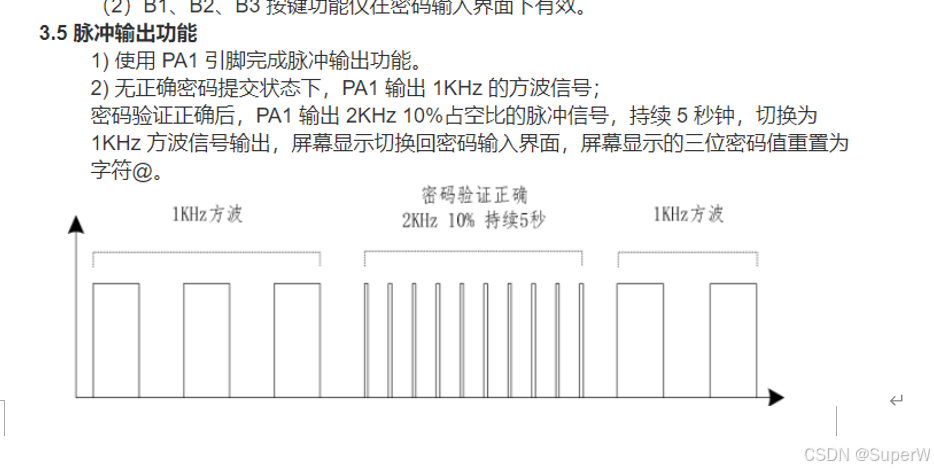

九.脉冲输出
方波的占空比就是50%
频率的改变除了可以改变ARR还可以改变PSC，改变PSC是可以直接改变的，ARR是不行的

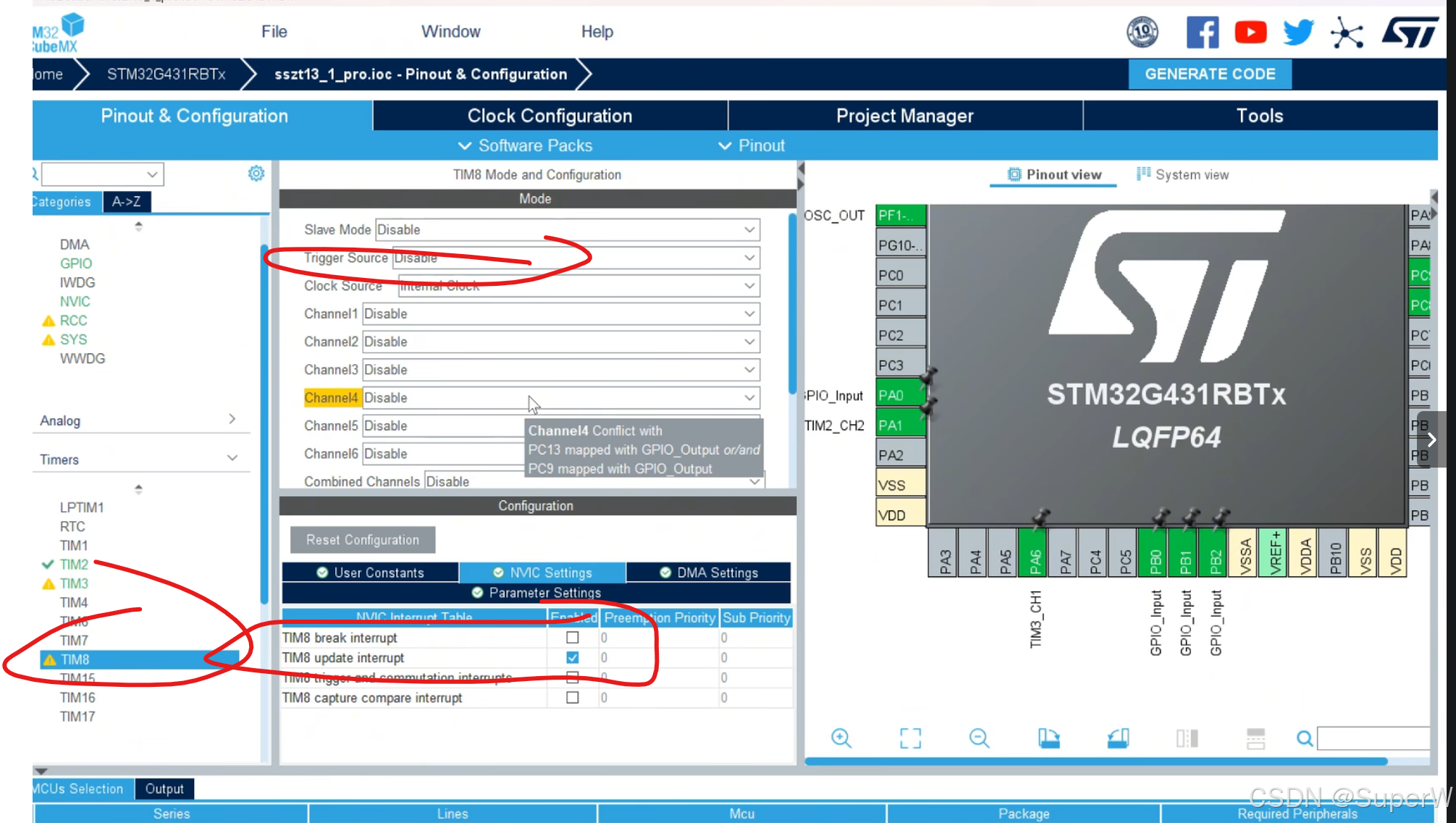

用TIM8来做定时器

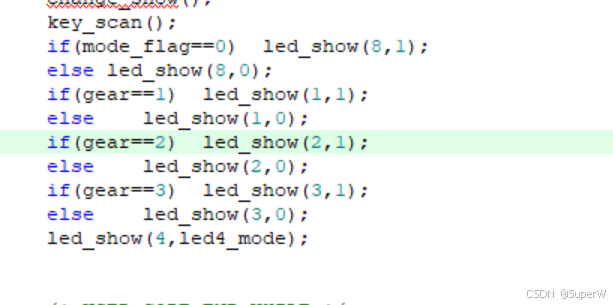

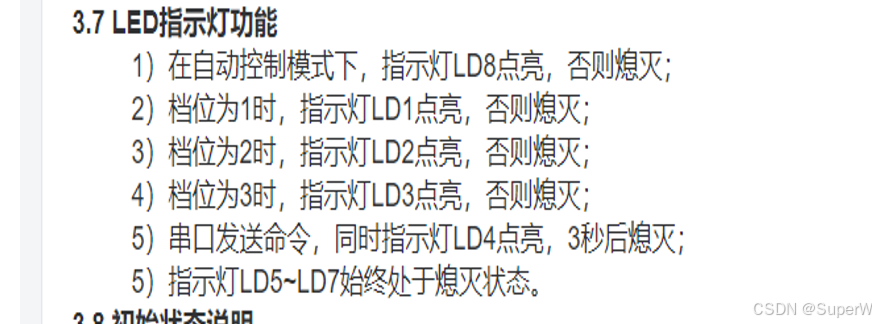

十.led显示
