1 前言
SRAM（静态随机存取存储器）是一种基于双稳态触发器 设计的半导体存储器，通过电路自身的稳态特性存储数据，无需周期性刷新即可维持信息1。与DRAM（动态随机存取存储器）不同，SRAM在通电期间数据始终稳定，因此具有更高的访问速度和更低的延迟。
应用场景
- CPU缓存 ：如L1/L2/L3缓存，利用SRAM的高速特性减少CPU与主存间的延迟1。
- 高速寄存器：用于存储处理器核心的临时数据，支持快速计算。
- 嵌入式系统：在实时性要求高的场景（如网络设备、航天器）中作为关键存储器。
- 低功耗设备：因静态特性，适合电池供电设备中需快速唤醒的场景。
说来也惭愧，自己十年前学的知识，十年后，由于自己的原因，有的要重头开始，再学一遍。不管是做项目也好，做学术也罢。知识永远都是相互贯通的。比如说当你拿到了一块芯片。你如果想要了解这款芯片，就要先看看他的datasheet。然后实现他的数字功能。
本文借助特权老师这座大山，简单浅显的给大家分享一下我对SRAM的理解。
我很想给大家免费分享下IS62LV256这款芯片的datasheet，但是我不知道该如何分享。似乎没有一个好的办法。这里就以本实验使用的 IS62LV256-70U 为例进行说明。
2 IS62LV256用户手册

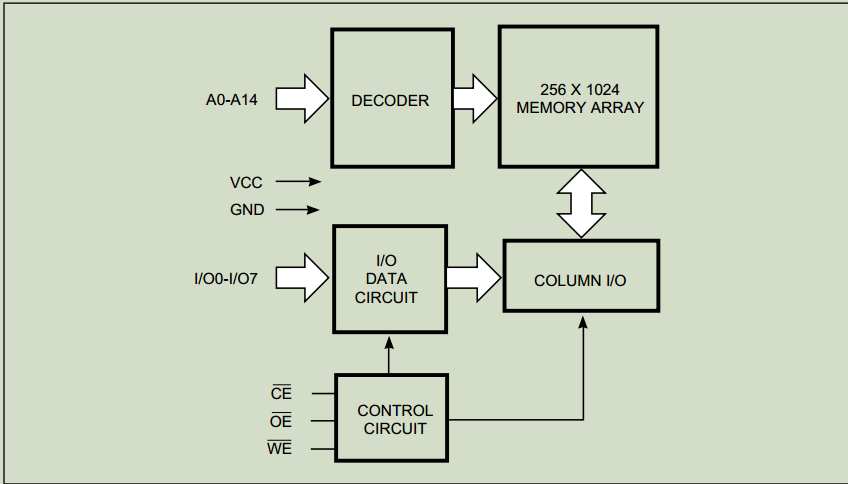

功能框图
作为一名合格的硬件工程师，看datasheet往往是工作开展的第一步。

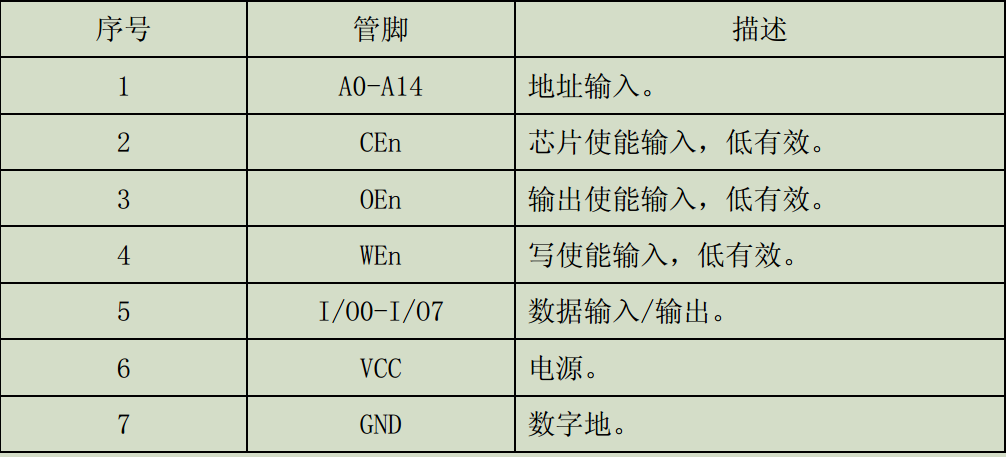

表1 SRAM管脚定义

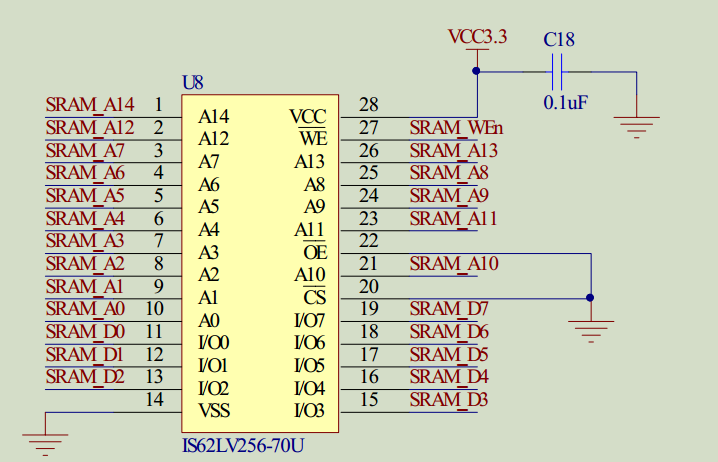

具体在硬件连接的时候，其实很多人喜欢直接把输出使能信号 OEn 和片选信号 CEn 接地，这样一来不仅节省了处理器和 SRAM 连接的管脚数，而且在读写 SRAM的时候其实只要对写使能信号 WEn 操作就可以了，简化了代码部分。本设计的硬件原理图如下图所示。
因为在硬件上已经把 CEn 和 OEn 拉低了，所以在不进行写 SRAM 的时候，实际上 SRAM 的数据总线上的值是对应地址总线的数据。为了避免误操作，可以把地址总线置高阻态，如果不去操作数据总线（最好不是复用的数据总线）也无大碍。因为这样简化了设计。对于 SRAM 的操作时序，只要关心地址总线、数据总线和写使能 WEn 信号。

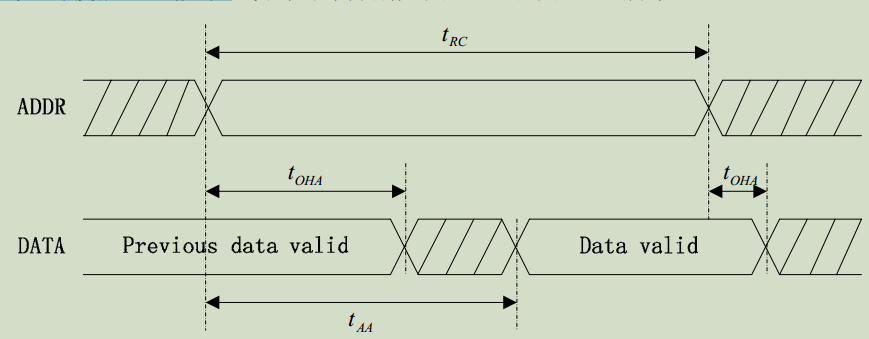

SRAM读时序

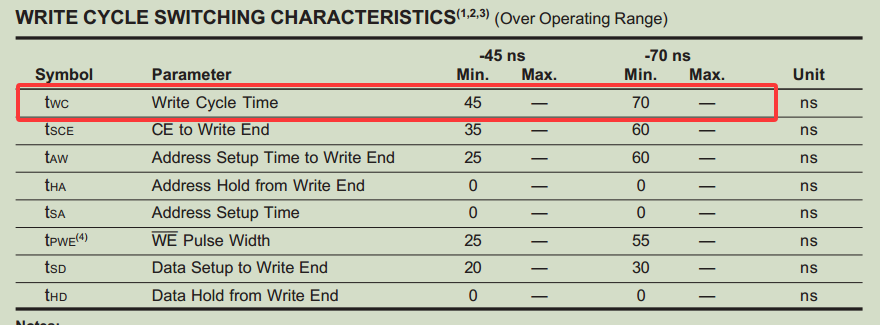

SRAM写时序
表2 SRAM读写实验接口定义

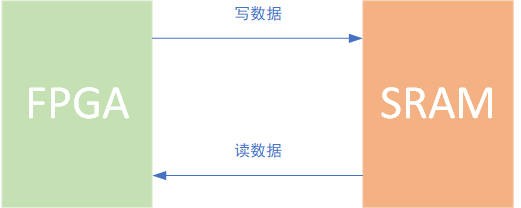

该实验实现了对 SRAM 的每一个地址进行遍历读写操作，然后比对读写前后的数据是否正确，最后通过一个 LED 灯的亮灭进行指示。
3 整体代码
cpp
`timescale 1ns / 1ps
module sram_test(
clk ,
rst_n ,
led ,
sram_addr ,
sram_wr_n ,
sram_data
);
input clk ; // 50MHz
input rst_n ; // 低电平复位
output led ; // LED1
// CPLD与SRAM外部接口
output[14:0] sram_addr; // SRAM地址总线
output sram_wr_n; // SRAM写选通
inout[7:0] sram_data; // SRAM数据总线
reg[25:0] delay; //延时计数器,控制LED灯的亮灭
always @ (posedge clk or negedge rst_n)
if(!rst_n) delay <= 26'd0;
else delay <= delay+1; //不断计数，周期约为1.28s
reg[7:0] wr_data ; // SRAM写入数据总线
reg[7:0] rd_data ; // SRAM读出数据
reg[14:0] addr_r ; // SRAM地址总线
wire sram_wr_req ; // SRAM写请求信号
wire sram_rd_req ; // SRAM读请求信号
reg led_r ; // LED寄存器
assign sram_wr_req = (delay == 26'd9999); //产生写请求信号
assign sram_rd_req = (delay == 26'd19999); //产生读请求信号
always @ (posedge clk or negedge rst_n)
if(!rst_n) wr_data <= 8'd0;
else if(delay == 26'd29999) wr_data <= wr_data+1'b1; //写入数据每1.28s自增1
always @ (posedge clk or negedge rst_n)
if(!rst_n) addr_r <= 15'd0;
else if(delay == 26'd29999) addr_r <= addr_r+1'b1; //写入地址每1.28s自增1
always @ (posedge clk or negedge rst_n)
if(!rst_n) led_r <= 1'b0;
else if(delay == 26'd20099) begin //每1.28s比较一次同一地址写入和读出的数据
if(wr_data == rd_data) led_r <= 1'b1; //写入和读出数据一致，LED点亮
else led_r <= 1'b0; //写入和读出数据不同，LED熄灭
end
assign led = led_r;
`define DELAY_80NS (cnt==3'd7)
reg[2:0] cnt; //延时计数器
always @ (posedge clk or negedge rst_n)
if(!rst_n) cnt <= 3'd0;
else if(cstate == IDLE) cnt <= 3'd0;
else cnt <= cnt+1'b1;
// 两段式状态机
parameter IDLE = 4'd0,
WRT0 = 4'd1,
WRT1 = 4'd2,
REA0 = 4'd3,
REA1 = 4'd4;
reg[3:0] cstate,nstate;
// 时序逻辑
always @ (posedge clk or negedge rst_n)
if(!rst_n) cstate <= IDLE;
else cstate <= nstate;
// 组合逻辑
always @ (cstate or sram_wr_req or sram_rd_req or cnt)
case (cstate)
IDLE: if(sram_wr_req) nstate <= WRT0; //进入写状态
else if(sram_rd_req) nstate <= REA0; //进入读状态
else nstate <= IDLE;
WRT0: if(`DELAY_80NS) nstate <= WRT1;
else nstate <= WRT0; //延时等待160ns
WRT1: nstate <= IDLE; //写结束，返回
REA0: if(`DELAY_80NS) nstate <= REA1;
else nstate <= REA0; //延时等待160ns
REA1: nstate <= IDLE; //读结束，返回
default: nstate <= IDLE;
endcase
//-------------------------------------
assign sram_addr = addr_r; // SRAM地址总线连接
//-------------------------------------
reg sdlink; // SRAM数据总线控制信号
always @ (posedge clk or negedge rst_n)
if(!rst_n) rd_data <= 8'd0;
else if(cstate == REA1) rd_data <= sram_data; //读出数据
always @ (posedge clk or negedge rst_n)
if(!rst_n) sdlink <=1'b0;
else
case (cstate)
IDLE: if(sram_wr_req) sdlink <= 1'b1; //进入连续写状态，，sram内部寄存器接收数据
else if(sram_rd_req) sdlink <= 1'b0; //进入单字节读状态,SRAM输出--> FPGA，SRAM的输入接口是高阻
else sdlink <= 1'b0;
WRT0: sdlink <= 1'b1;
default: sdlink <= 1'b0;
endcase
assign sram_data = sdlink ? wr_data : 8'hzz; // SRAM地址总线连接
assign sram_wr_n = ~sdlink;
endmodule- 写操作：当写使能/有效时，数据流向为CPU→SRAM，此时SRAM内部锁存器接收数据
cpp
assign sram_data = sdlink ? wr_data : 8'hzz; // sdlink==1- 读操作：当输出使能/有效时，数据流向为SRAM→CPU，此时数据线呈现驱动状态
cpp
sram_data = sdlink ? wr_data : 8'hzz; //sdlink ==0FPGA读取SRAM中的数据，SRAM的输入是高阻状态。
4 仿真代码
cpp
`timescale 1ns/1ns
module tb_sramtest();
//input
reg clk; // 50MHz
reg rst_n; //低电平复位
//output
wire led; // LED1
wire[14:0] sram_addr; // SRAM地址总线
wire sram_wr_n; // SRAM写选通
//inout
wire [7:0] sram_data; // SRAM数据总线
sram_test sram_test(
.clk(clk),
.rst_n(rst_n),
.led(led),
.sram_addr(sram_addr),
.sram_wr_n(sram_wr_n),
.sram_data(sram_data)
);
initial begin
rst_n = 0;
#200; rst_n = 1;
end
initial begin
clk = 0;
forever
#10 clk = ~clk;
end
endmodule4 总结
这节内容使用了2段式的状态机。代码给人的直观感受就是很清晰明了。
