2-基于FPGA开发板DE23-Lite的串口通信设计 （FT2232H）

Terasic友晶科技2025-11-17 8:43

串口基础知识介绍请参考：1-串行通信基础知识

1 开发板串口简介

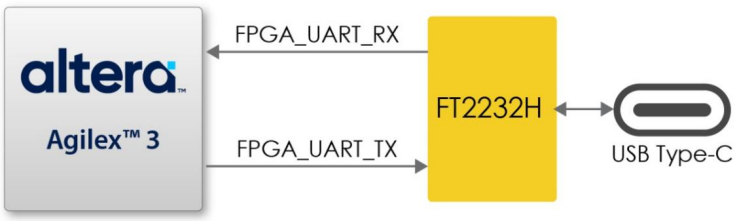

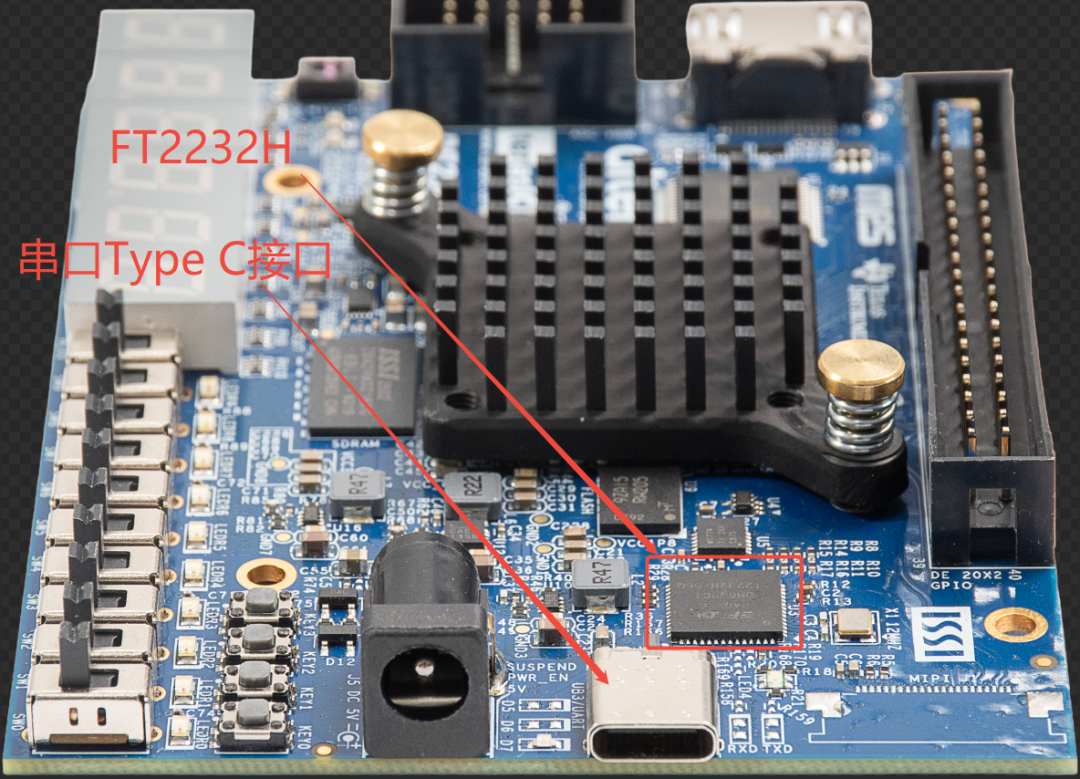

DE23-Lite开发板提供了一个UART通信接口(物理接口是下图的Type C接口），用户能够通过主机与Agilex 3 FPGA进行串口通信。

该接口使用DE23-Lite板载的USB Blaster III电路中的FT2232H芯片作为UART转USB的桥梁。将USB线连接到DE23-Lite板的Type-C接口和主机之间，即可启用USB Blaster III和FPGA UART功能，此时无需串行驱动程序，但用户在使用UART功能前需要确保已安装USB Blaster III驱动程序。

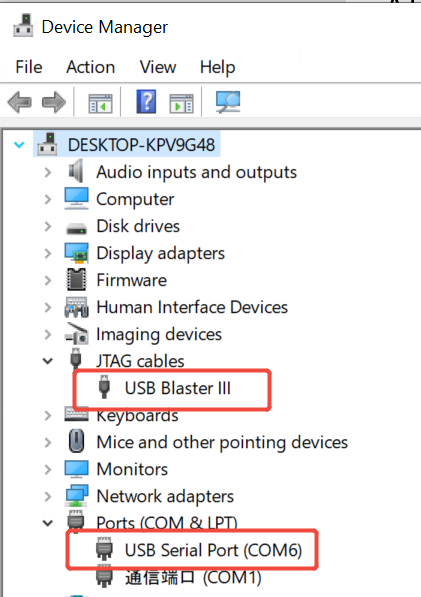

连接USB线后，通常在PC设备管理器中会显示USB Blaster III和一个COM端口号。

2 实验任务

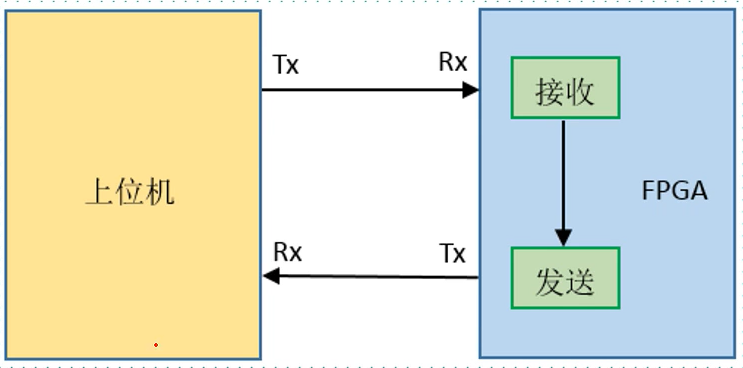

设计一个串口回环实验，实现上位机发送数据给开发板串口，串口接收数据后又通过串口发送给上位机。

串口时序图如下：

要求：数据位为8位， 停止位1位，无校验位，波特率115200bps。

3 模块设计

DE23-Lite的串口回环设计主要是2个模块：串口发送模块（发送数据时将并行的数据转换成串行数据进行传输）和串口接收模块（在接收数据时将接收到的串行数据转换成并行数据）。

系统时钟是50MHz，波特率是115200bps，那么串口发送和接收时，数据的每个位将占用50000000/115200 ≈ 434个时钟周期。

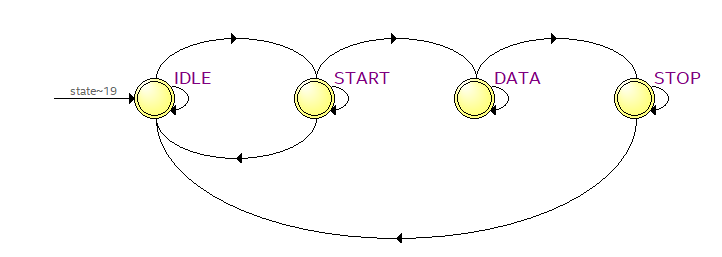

在串口接收模块设置一个4状态的状态机：

空闲状态：在空闲状态下，检测起始位(低电平)。一旦检测到起始位，进入START状态，并设置计数器在半位时间后采样，这样可以确保在位的中心点采样，提高抗噪能力。

起始位检测状态：等待半个位周期后，再次检查线路状态。如果仍然是低电平，确认是有效的起始位，进入DATA状态；否则认为是噪声干扰，返回IDLE状态。

数据位接收状态：在每个位周期的中心点采样数据位，并存入移位寄存器。接收完8位数据后，进入STOP状态。

停止位处理状态：等待一个完整的位周期(停止位)，然后将接收到的数据输出，并产生一个时钟周期的接收完成信号。

接收模块工程代码：

复制代码
module uart_rx(
  input clk,
  input rst_n,
  input uart_rx,
  output reg [7:0] rx_data,
  output reg rx_done
);

  parameter CLK_FREQ = 50000000;
  parameter BAUD_RATE = 115200;

    // 波特率计数器
  localparam BAUD_CNT_MAX = CLK_FREQ / BAUD_RATE;
  localparam HALF_BAUD_CNT = BAUD_CNT_MAX / 2;
  reg [15:0] baud_cnt;

    // 状态定义
  localparam IDLE = 2'd0;
  localparam START = 2'd1;
  localparam DATA = 2'd2;
  localparam STOP = 2'd3;

  reg [1:0] state;
  reg [2:0] bit_cnt;
  reg [7:0] rx_reg;
  reg uart_rx_sync1, uart_rx_sync2;

    // 同步输入信号
always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    uart_rx_sync1 <= 1'b1;
    uart_rx_sync2 <= 1'b1;
  end else begin
    uart_rx_sync1 <= uart_rx;
    uart_rx_sync2 <= uart_rx_sync1;
  end
end

    // 状态机
always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    state <= IDLE;
    rx_data <= 8'd0;
    rx_done <= 1'b0;
    baud_cnt <= 0;
    bit_cnt <= 0;
    rx_reg <= 0;
  end
  else begin
    rx_done <= 1'b0;
    case (state)
      IDLE: begin
        if(uart_rx_sync2 == 1'b0) begin  // 检测起始位
          state <= START;
          baud_cnt <= HALF_BAUD_CNT - 1;  // 半位时间后采样
        end
      end

      START: begin
        if(baud_cnt == 0) begin
          if(uart_rx_sync2 == 1'b0) begin  // 确认起始位
            state <= DATA;
            baud_cnt <= BAUD_CNT_MAX - 1;
            bit_cnt <= 0;
          end
          else begin
            state <= IDLE;  // 假起始位
          end
        end else begin
          baud_cnt <= baud_cnt - 1;
        end
      end

      DATA: begin
        if(baud_cnt == 0) begin
          rx_reg[bit_cnt] <= uart_rx_sync2;
          if (bit_cnt == 3'd7) begin
            state <= STOP;
          end
          else begin
            bit_cnt <= bit_cnt + 1;
          end
          baud_cnt <= BAUD_CNT_MAX - 1;
        end
        else begin
          baud_cnt <= baud_cnt - 1;
        end
      end

      STOP: begin
        if(baud_cnt == 0) begin
          rx_data <= rx_reg;
          rx_done <= 1'b1;
          state <= IDLE;
        end
        else begin
          baud_cnt <= baud_cnt - 1;
        end
      end
    endcase
  end
end

endmodule

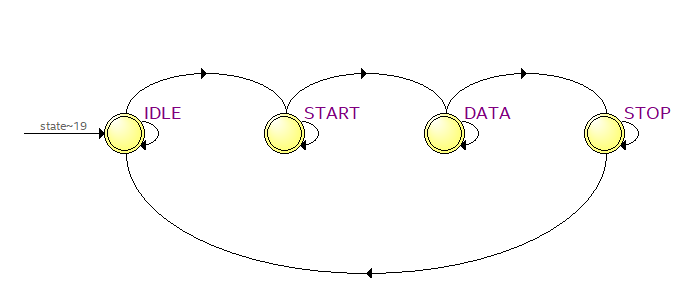

串口发送模块同样设置了一个4状态的状态机：

空闲状态：空闲状态保持高电平。

起始位发送状态：发送起始位，低电平。

数据发送状态：数据位从最低位(LSB)开始发送，这是UART的标准格式。

停止位发送状态：发送停止位，高电平。

串口发送模块的工程代码：

复制代码
module uart_tx(
  input clk,
  input rst_n,
  input tx_start,
  input [7:0] tx_data,
  output reg uart_tx,
  output tx_busy
);

  parameter CLK_FREQ = 50000000;
  parameter BAUD_RATE = 115200;

    // 波特率计数器
  localparam BAUD_CNT_MAX = CLK_FREQ / BAUD_RATE;
  reg [15:0] baud_cnt;
  wire baud_tick = (baud_cnt == 0);

    // 状态定义
  localparam IDLE = 2'd0;
  localparam START = 2'd1;
  localparam DATA = 2'd2;
  localparam STOP = 2'd3;

  reg [1:0] state;
  reg [2:0] bit_cnt;
  reg [7:0] tx_reg;

    // 波特率计数器
always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    baud_cnt <= 0;
  end
  elseif(state != IDLE) begin
    if(baud_cnt == 0) begin
      baud_cnt <= BAUD_CNT_MAX - 1;
    end
    else begin
      baud_cnt <= baud_cnt - 1;
    end
  end
  else begin
    baud_cnt <= 0;
  end
end

    // 状态机
always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    state <= IDLE;
    uart_tx <= 1'b1;
    bit_cnt <= 0;
    tx_reg <= 0;
  end
  else begin
    case(state)
      IDLE: begin
        uart_tx <= 1'b1;
        if (tx_start) begin
          state <= START;
          tx_reg <= tx_data;
        end
      end

      START: begin
        if(baud_tick) begin
          uart_tx <= 1'b0;
          state <= DATA;
          bit_cnt <= 0;
        end
      end

      DATA: begin
        if(baud_tick) begin
          uart_tx <= tx_reg[bit_cnt];
          if (bit_cnt == 3'd7) begin
            state <= STOP;
          end
          else begin
            bit_cnt <= bit_cnt + 1;
          end
        end
      end

      STOP: begin
        if(baud_tick) begin
          uart_tx <= 1'b1;
          state <= IDLE;
        end
      end
    endcase
  end
end

    assign tx_busy = (state != IDLE);

endmodule
复制代码

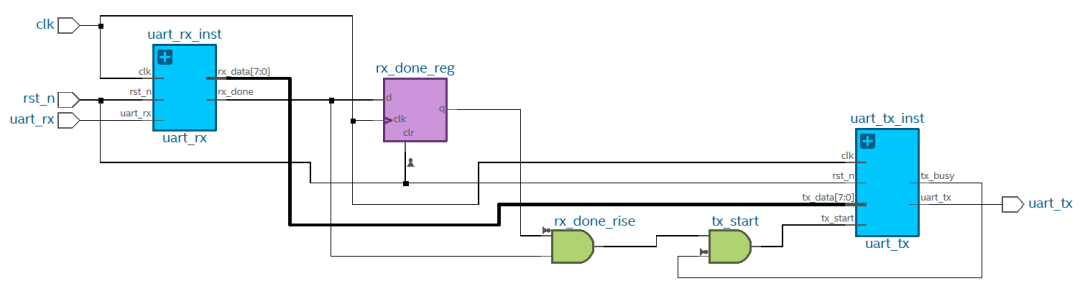

top文件代码要完成的任务是：

  • 只有在检测到接收完成信号的上升沿时才启动发送

  • 只有在发送器不忙时才启动新的发送

  • 实现了接收数据到发送数据的无缝衔接

    module DE23_Lite_uart(
    input clk,
    input rst_n,
    input uart_rx,
    output uart_tx
    );

    复制代码
    /* synthesis keep */wire [7:0] rx_data;
wire rx_done;
wire rx_done_rise,tx_start;
wire tx_busy;

  // UART接收模块
uart_rx #(
  .CLK_FREQ(50000000),
  .BAUD_RATE(115200)
  ) uart_rx_inst (
  .clk(clk),
  .rst_n(rst_n),
  .uart_rx(uart_rx),
  .rx_data(rx_data),
  .rx_done(rx_done)
);

  // UART发送模块
uart_tx #(
  .CLK_FREQ(50000000),
  .BAUD_RATE(115200)
) uart_tx_inst (
  .clk(clk),
  .rst_n(rst_n),
  .tx_start(tx_start),
  .tx_data(rx_data),
  .uart_tx(uart_tx),
  .tx_busy(tx_busy)
);

  // 回环控制逻辑
reg rx_done_reg;
always @(posedge clk or negedge rst_n) begin
  if(!rst_n) begin
    rx_done_reg <= 1'b0;
  end else begin
    rx_done_reg <= rx_done;
  end
end

  // 检测接收完成的上升沿
assign rx_done_rise = rx_done && !rx_done_reg;

  // 发送启动信号
assign tx_start = rx_done_rise && !tx_busy;

    endmodule

仿真代码：

复制代码
`timescale 1ns/1ps

module DE23_Lite_uart_tb;

    // 输入
  reg clk;
  reg rst_n;
  reg uart_rx;

    // 输出
  wire uart_tx;

    // 测试参数
  parameter CLK_PERIOD = 20;  // 50MHz时钟周期
  parameter BIT_PERIOD = 8680; // 115200波特率的位周期(1/115200 ≈ 8.68μs)

    // 实例化顶层模块
DE23_Lite_uart uut(
  .clk(clk),
  .rst_n(rst_n),
  .uart_rx(uart_rx),
  .uart_tx(uart_tx)
  );

    // 时钟生成
  always begin
    clk = 0;
    #(CLK_PERIOD/2);
    clk = 1;
    #(CLK_PERIOD/2);
  end

    // 测试任务：发送一个字节
  task send_byte;
    input [7:0] data;
    integer i;
    begin
            // 发送起始位
      uart_rx = 0;
      #(BIT_PERIOD);
            // 发送8个数据位
      for (i = 0; i < 8; i = i + 1) begin
        uart_rx = data[i];
        #(BIT_PERIOD);
      end

            // 发送停止位
      uart_rx = 1;
      #(BIT_PERIOD);
    end
  endtask

    // 主测试程序
  initial begin
        // 初始化
    rst_n = 0;
    uart_rx = 1;

        // 复位
    #100;
    rst_n = 1;
    #100;

        // 测试1：发送字节 8'h55
    send_byte(8'h55);

        // 测试2：发送字节 8'hAA
    send_byte(8'hAA);

        // 测试3：发送字节 8'hF0
    send_byte(8'hF0);

        // 测试4：发送字节 8'h0F
    send_byte(8'h0F);

        // 结束仿真
    #10000;
    $stop;
  end

endmodule

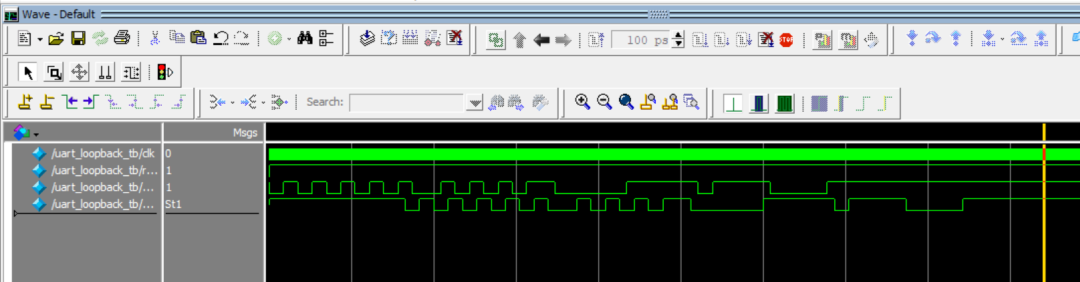

modelsim仿真波形：

可以看到：

第一个波特位时间内，rx先发送低电平起始位，然后发送8bit数据01010101（低位在前，8'h55），最后发送高电平停止位；tx则一直是高电平。

第二个波特位时间内，rx先发送低电平起始位，然后rx发送第二个测试数据10101010（低位在前，8'hAA），最后发送高电平停止位；tx则接收到8bit数据01010101。

第三个波特位时间内，rx先发送低电平起始位，然后rx接收第二个测试数据11110000（低位在前，8'hF0），最后发送高电平停止位；tx则接收到8bit数据10101010。

第四个波特位时间内，rx先发送低电平起始位，然后rx接收第二个测试数据00001111（低位在前，8'h0F），最后发送高电平停止位；tx则接收到8bit数据11110000。

第五个波特位时间内，rx保持高电平；tx则接收到8bit数据00001111。

Quartus版本选择：25.1，具体操作参考文章 最新版Quartus Prime Pro 25.1 的安装和使用演示（含Questa仿真）

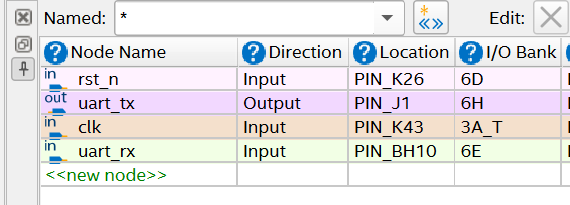

引脚分配：

4 下板测试

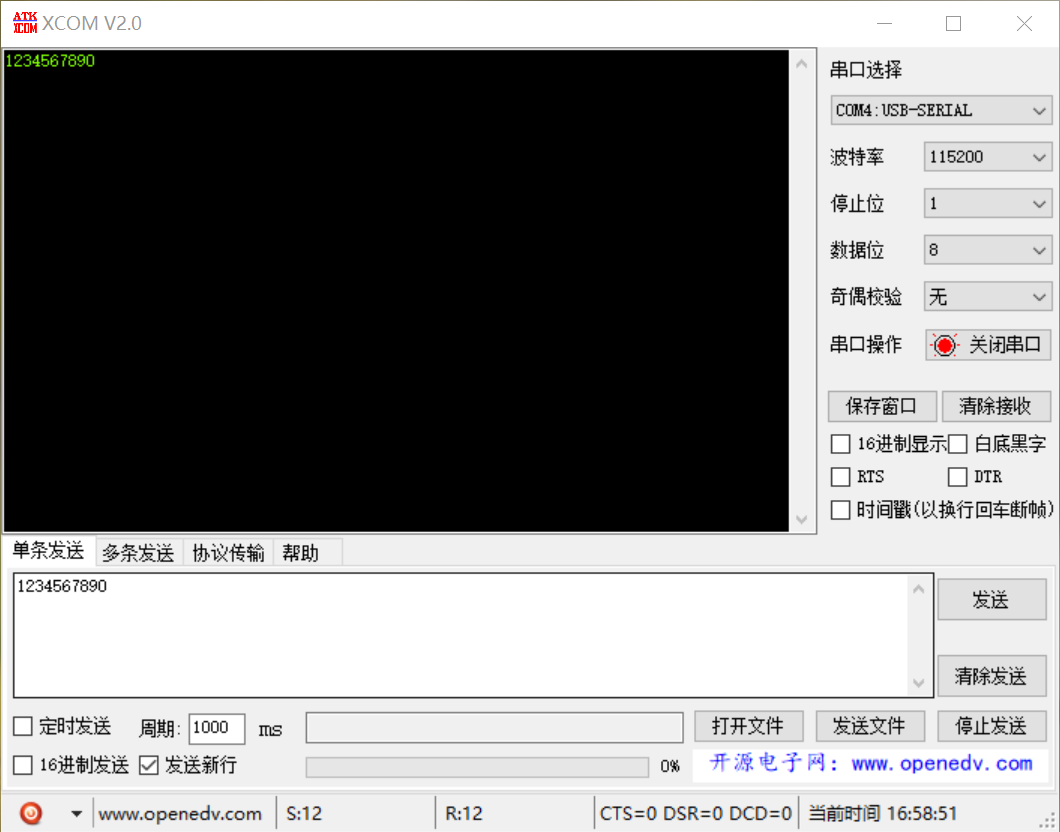

打开串口工具比如Putty或者是下面截图所示的XCOM，然后按照如下操作去测试：

  • 选择正确的COM口

  • 波特率设置为115200

  • 停止位设置为1位

  • 无校验位

  • 点击打开串口

  • 在发送窗口随便发送数据，可以看到上面接收窗口得到同样的数据显示，表示测试成功。

附DE23-Lite的串口设计案例下载：

通过网盘分享的文件：DE23_Lite_uart.zip

链接: https://pan.baidu.com/s/1P6XlNc7KkZZuJH1wj73sgw 提取码: tera
