- 操作系统：ubuntu22.04
- OpenCV版本：OpenCV4.9
- IDE:Visual Studio Code
- 编程语言：C++11
算法描述
使用特定的结构元素膨胀图像。
cv::gapi::dilate 是 OpenCV G-API 模块中的一个函数，用于对图像执行膨胀操作。膨胀是一种形态学操作，通常用于扩大前景对象的边界区域（即白色部分，在二值图像中）。这个操作对于去除小的暗斑点（噪声）和连接靠近的前景像素非常有用。
该函数通过指定的结构元素来膨胀源图像，此结构元素决定了在计算最大值时使用的像素邻域的形状：
dst ( x , y ) = max ( x ′ , y ′ ) : element ( x ′ , y ′ ) ≠ 0 src ( x + x ′ , y + y ′ ) \texttt{dst} (x,y) = \max _{(x',y'): \, \texttt{element} (x',y') \ne0 } \texttt{src} (x+x',y+y') dst(x,y)=(x′,y′):element(x′,y′)=0maxsrc(x+x′,y+y′)
膨胀操作可以应用多次（迭代）。对于多通道图像，每个通道会独立处理。支持的输入矩阵数据类型为 CV_8UC1, CV_8UC3, CV_16UC1, CV_16SC1 和 CV_32FC1。输出图像必须与输入图像具有相同的类型、大小和通道数。
注意：
如果硬件支持，则进行四舍五入到最近的偶数；如果不支持，则四舍五入到最近的整数。
函数文本ID是 "org.opencv.imgproc.filters.dilate"
函数原型
cpp
GMat cv::gapi::dilate
(
const GMat & src,
const Mat & kernel,
const Point & anchor = Point(-1,-1),
int iterations = 1,
int borderType = BORDER_CONSTANT,
const Scalar & borderValue = morphologyDefaultBorderValue()
) 参数
- 参数 src: 输入图像。
- 参数 kernel: 用于膨胀的结构元素；如果 kernel=Mat()，则使用 3x3 的矩形结构元素。可以通过 getStructuringElement 创建内核。
- 参数 anchor: 结构元素中锚点的位置；默认值 (-1, -1) 表示锚点位于元素中心。
- 参数 iterations: 膨胀操作的应用次数。
- 参数 borderType: 像素外推方法，参见 cv::BorderTypes。
- 参数 borderValue: 在使用常量边界类型时使用的边界值。
代码示例
cpp
#include <opencv2/gapi/core.hpp> // 包含G-API核心模块
#include <opencv2/gapi/imgproc.hpp> // 包含G-API imgproc模块
#include <opencv2/opencv.hpp>
int main()
{
// 加载图像
cv::Mat img = cv::imread( "/media/dingxin/data/study/OpenCV/sources/images/Lenna.png", cv::IMREAD_GRAYSCALE ); // 使用灰度图以简化示例
if ( img.empty() )
{
std::cerr << "无法加载图像" << std::endl;
return -1;
}
// 定义结构元素
cv::Mat kernel = cv::getStructuringElement( cv::MORPH_RECT, cv::Size( 5, 5 ) );
// 定义G-API计算图
cv::GMat in;
auto out = cv::gapi::dilate( in, kernel );
// 创建并运行G-API编译器
cv::GComputation comp( cv::GIn( in ), cv::GOut( out ) );
cv::Mat dst;
comp.apply( img, dst, cv::compile_args( cv::gapi::kernels() ) );
// 显示结果
cv::imshow( "Original Image", img );
cv::imshow( "Dilated Image", dst );
cv::waitKey();
return 0;

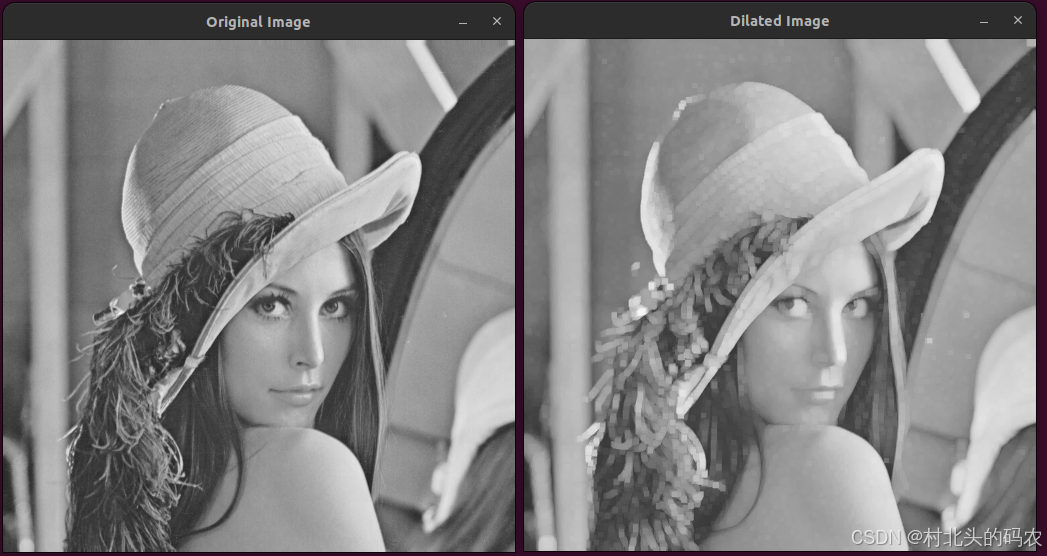

}运行结果
