产品概述

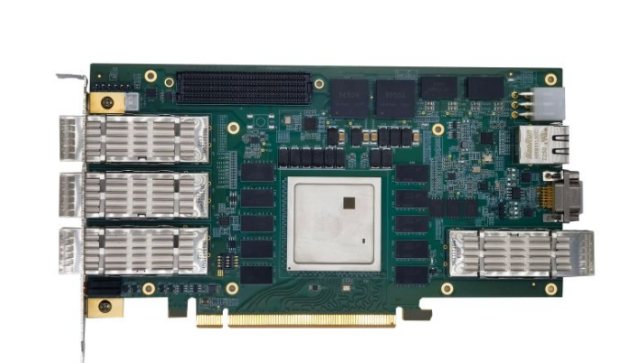

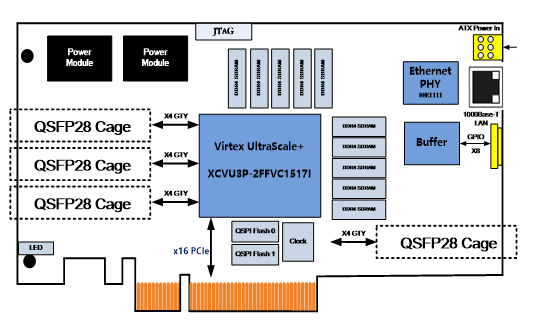

PCIE736-0 是一款基于 PCIE 总线架构的 4 路 QSFP28 100G 光纤通道适配器，该板卡具有 1 个 PCIe Gen3x16 主机接口、一共 4个 QSFP28 100G 光纤接口，可以实现 4 路 QSFP28 100G 光纤的数据实时采集、实时缓存与 PCIE 高速传输。该板卡采用 Xilinx 的高性能Virtex UltraScale+系列 FPGA XCVU3P 作为主处理器，板载 2 组独立的 80 位 DDR4 SDRAM 超大容量数据缓存。板卡具有 1 个 RJ45千兆以太网口以及若干 IO 控制信号。
该板卡为标准全高 PCIE 尺寸，可广泛应用于基于服务器的光纤通道数据采集、数据传输等场景。
技术指标
-
板载 FPGA 实时处理器：XCVU3P-2FFVC1517I；
-
PCIE 主机接口：
-
支持 PCIe gen3 x16@8Gbps/lane；
-
支持 SG DMA 多通道数据存取；
-
DMA 有效带宽≥10GByte/s；
-
支持 Windows 10/11 64 位操作系统；
-
支持 Linux/麒麟操作系统；
- 光纤接口指标：
-
前面板 3 路 QSFP28 光纤模块、后面板 1 路 QSFP28 光模块；
-
板卡总共支持高达 16 路最高 25Gbps/lane 高速串行总线；
-
支持 3 路 100G 以太网；
-
支持 Aurora 6466b 数据传输协议；
-
支持 Serial RapidIO 数据传输协议；
- 动态存储性能：
-
存储带宽：2 组 80 位，DDR4 SDRAM，2400MHz 工作速率；
-
存储容量：每组最大支持 4GByte DDR4 SDRAM；
- 其它接口性能：
-
8 路 LVCMOS 3.3V GPIO 接口（方向可配置）；
-
支持 1 路 RS422 接口（全双工非隔离）；
-
支持 1 路 RJ45 千兆以太网接口；
-
板载 2 个 QSPI Flash 用于 FPGA 的加载；
-
板载 1 片 QSPI Flash 用于少量数据的存储；
-
支持 1 个 FMC 扩展；
- 物理与电气特征
-
板卡尺寸：111.15 x 200mm；
-
板卡供电：4A max@+12V（±5%）；
-
散热方式：风冷散热；
-
工作温度：-40°~85°C；
-
存储温度：-55°~125°C；
软件支持
1.可选集成板级软件开发包（BSP）：
-
FPGA 底层接口驱动；
-
PCIe 总线接口开发及其驱动程序；
-
Windows 或者 Linux 驱动；
- 可根据客户需求提供定制化算法与系统集成：
应用范围
1.雷达与中频信号处理中的实时采集落盘；
-
高速传感器数据光纤数传；
-
高速图像数据光纤数传；
